1. Аппаратное обеспечение компьютера Татьяна Кульнева

2. Аппаратное обеспечение Аппара́тное обеспе́чение ( англ. hardware ( ́ha:dwεə )) - включает в себя все физические части компьютера ( ЭВМ ), но не включает информацию (данные), которые он хранит и обрабатывает и программное обеспечение , которое им управляет.

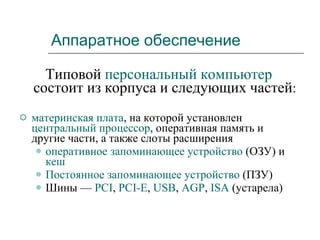

3. Аппаратное обеспечение Типовой персональный компьютер состоит из корпуса и следующих частей : материнская плата , на которой установлен центральный процессор , оперативная память и другие части, а также слоты расширения оперативное запоминающее устройство (ОЗУ) и кеш Постоянное запоминающее устройство (ПЗУ) Шины — PCI , PCI-E , USB , AGP , ISA (устарела)

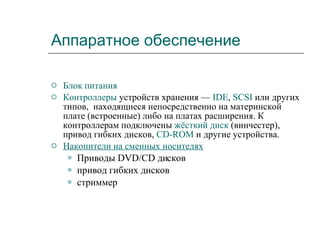

4. Аппаратное обеспечение Блок питания Контроллеры устройств хранения — IDE , SCSI или других типов, находящиеся непосредственно на материнской плате (встроенные) либо на платах расширения. К контроллерам подключены жёсткий диск (винчестер), привод гибких дисков, CD-ROM и другие устройства. Накопители на сменных носителях Приводы DVD/CD дисков привод гибких дисков стриммер

5. Аппаратное обеспечение Устройства хранения информации жёсткие диски (винчестер) с возможностью объединения в RAID-массив Видео-контроллер (встроенный или в виде платы расширения — графическая плата ), передающий сигнал на монитор Звуковой контроллер ( звуковая плата ) Сетевой интерфейс ( сетевая плата )

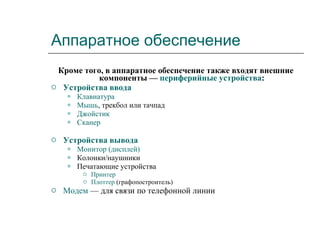

6. Аппаратное обеспечение Кроме того, в аппаратное обеспечение также входят внешние компоненты — периферийные устройства : Устройства ввода Клавиатура Мышь , трекбол или тачпад Джойстик Сканер Устройства вывода Монитор (дисплей) Колонки/наушники Печатающие устройства Принтер Плоттер (графопостроитель) Модем — для связи по телефонной линии

7. Аппаратное обеспечение персональный компьютер — ( вычислительная машина ) предназначенный для личного использования, цена , размеры и возможности которого удовлетворяют запросы большого количества людей.

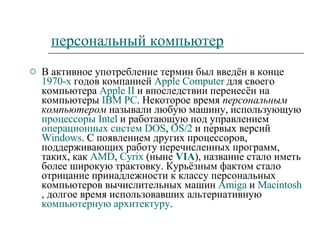

8. персональный компьютер В активное употребление термин был введён в конце 1970-х годов компанией Apple Computer для своего компьютера Apple II и впоследствии перенесён на компьютеры IBM PC . Некоторое время персональным компьютером называли любую машину, использующую процессоры Intel и работающую под управлением операционных систем DOS , OS/2 и первых версий Windows . С появлением других процессоров, поддерживающих работу перечисленных программ, таких, как AMD , Cyrix (ныне VIA ), название стало иметь более широкую трактовку. Курьёзным фактом стало отрицание принадлежности к классу персональных компьютеров вычислительных машин Amiga и Macintosh , долгое время использовавших альтернативную компьютерную архитектуру .

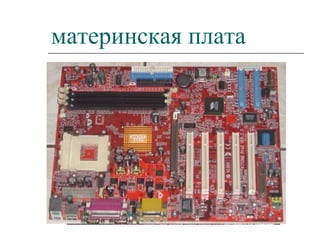

9. материнская плата

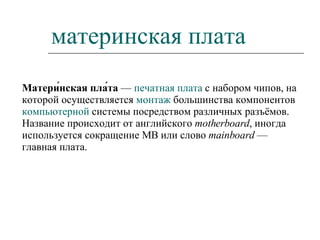

10. материнская плата Матери́нская пла́та — печатная плата с набором чипов, на которой осуществляется монтаж большинства компонентов компьютерной системы посредством различных разъёмов. Название происходит от английского motherboard , иногда используется сокращение MB или слово mainboard — главная плата.

11. материнская плата Все основные электронные схемы компьютера и необходимые дополнительные устройства включаются в материнскую плату, или подключаются к ней с помощью слотов расширения. Наиболее важной частью материнской платы является чипсет , состоящий, как правило, из двух частей — северного моста ( Northbridge ) и южного моста ( Southbridge ). Обычно северный и южный мост расположены на отдельных микросхемах. Именно северный и южный мосты определяют, в значительной степени, особенности материнской платы и то, какие устройства могут подключаться к ней.

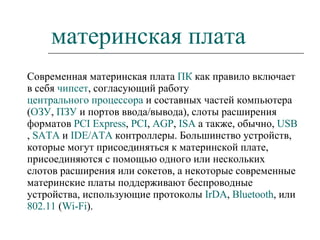

12. материнская плата Современная материнская плата ПК как правило включает в себя чипсет , согласующий работу центрального процессора и составных частей компьютера ( ОЗУ , ПЗУ и портов ввода/вывода), слоты расширения форматов PCI Express , PCI , AGP , ISA а также, обычно, USB , SATA и IDE/ATA контроллеры. Большинство устройств, которые могут присоединяться к материнской плате, присоединяются с помощью одного или нескольких слотов расширения или сокетов, а некоторые современные материнские платы поддерживают беспроводные устройства, использующие протоколы IrDA , Bluetooth , или 802.11 ( Wi-Fi ).

13. материнская плата Обычно на материнской плате располагаются разъёмы для подключения центрального процессора , графической платы , звуковой платы , жёстких дисков , оперативной памяти и других дополнительных периферийных устройств

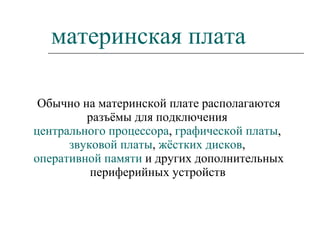

14. материнская плата Обычно на материнской плате располагаются разъёмы для подключения центрального процессора , графической платы , звуковой платы , жёстких дисков , оперативной памяти и других дополнительных периферийных устройств

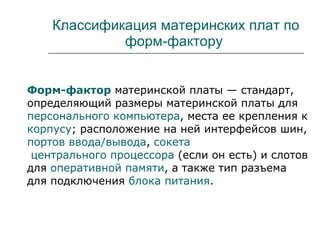

15. Классификация материнских плат по форм-фактору Форм-фактор материнской платы — стандарт, определяющий размеры материнской платы для персонального компьютера , места ее крепления к корпусу ; расположение на ней интерфейсов шин, портов ввода/вывода , сокета центрального процессора (если он есть) и слотов для оперативной памяти , а также тип разъема для подключения блока питания .

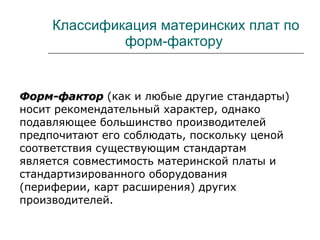

16. Классификация материнских плат по форм-фактору Форм-фактор (как и любые другие стандарты) носит рекомендательный характер, однако подавляющее большинство производителей предпочитают его соблюдать, поскольку ценой соответствия существующим стандартам является совместимость материнской платы и стандартизированного оборудования (периферии, карт расширения) других производителей.

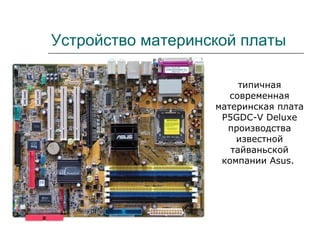

17. Устройство материнской платы типичная современная материнская плата P5GDC-V Deluxe производства известной тайваньской компании Asus.

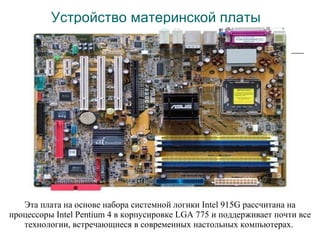

18. Устройство материнской платы Эта плата на основе набора системной логики Intel 915G рассчитана на процессоры Intel Pentium 4 в корпусировке LGA 775 и поддерживает почти все технологии, встречающиеся в современных настольных компьютерах.

19. Устройство материнской платы Краткие характеристики этой модели: Чипсет - 915G со встроенным графическим ускорителем ("северный мост") + ICH6R ("южный мост") Поддержка процессоров Pentium 4 или Celeron D в корпусировке LGA 775 Поддержка оперативной памяти DDR и DDR2 533 объемом до 4 Гбайт Поддержка шины PCI Express x16 и x1 Поддержка шины PCI Поддержка скоростных интерфейсов USB 2.0 и IEEE 1394 (FireWire) Контроллеры IDE и Serial ATA Гигабитный сетевой контроллер Восьмиканальный (7.1) звуковой контроллер Форм-фактор - ATX (размеры - 305 x 244 мм)

20. Устройство материнской платы разъем для процессора, на который наклеена защитная желтая наклейка, одновременно призывающая к осторожности при установке чипа.

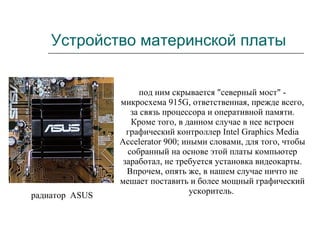

21. Устройство материнской платы радиатор ASUS

22. Устройство материнской платы под ним скрывается "северный мост" - микросхема 915G, ответственная, прежде всего, за связь процессора и оперативной памяти. Кроме того, в данном случае в нее встроен графический контроллер Intel Graphics Media Accelerator 900; иными словами, для того, чтобы собранный на основе этой платы компьютер заработал, не требуется установка видеокарты. Впрочем, опять же, в нашем случае ничто не мешает поставить и более мощный графический ускоритель. радиатор ASUS

23. Устройство материнской платы Ещё один радиатор с фирменным названием семейства материнских плат Asus.

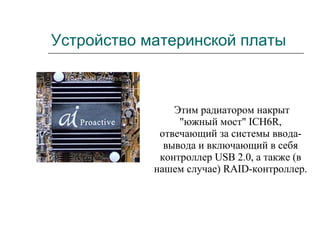

24. Устройство материнской платы Этим радиатором накрыт "южный мост" ICH6R, отвечающий за системы ввода-вывода и включающий в себя контроллер USB 2.0, а также (в нашем случае) RAID-контроллер.

25. Устройство материнской платы слоты для оперативной памяти

26. Устройство материнской платы Как видим, слотов шесть и они выделены цветом в пары - это означает, что плата рассчитана на оперативную память, работающую в двухканальном режиме, т.е. в данном случае модули памяти одинакового типа и объема должны устанавливаться попарно в слоты одного цвета. При этом в плату можно установить либо четыре модуля памяти DDR, либо два модуля типа DDR2, одновременная работа памяти различных типов не поддерживается (как, впрочем, и в любых других подобных системных платах).

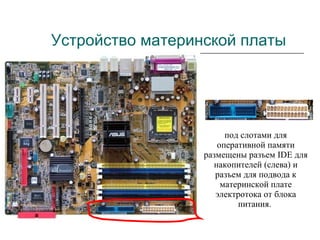

27. Устройство материнской платы под слотами для оперативной памяти размещены разъем IDE для накопителей (слева) и разъем для подвода к материнской плате электротока от блока питания.

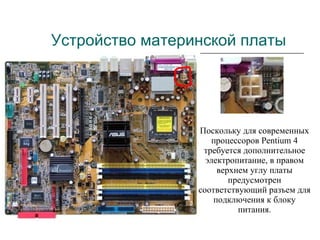

28. Устройство материнской платы Поскольку для современных процессоров Pentium 4 требуется дополнительное электропитание, в правом верхнем углу платы предусмотрен соответствующий разъем для подключения к блоку питания.

29. Устройство материнской платы Под микросхемой "южного моста" можно увидеть четыре разъема Serial ATA, к которым подключаются жесткие диски.

30. Устройство материнской платы еще один разъем IDE для подключения винчестеров или оптических накопителей по традиционной параллельной шине ATA.

31. Устройство материнской платы Микросхема BIOS, отвечающая за хранение одноименной программы базовой системы ввода/вывода, а также батарейка, от которой осуществляется питание этой микросхемы.

32. Устройство материнской платы Разъем для подключения флоппи-дисковода расположен у левого края платы. Хотя сегодня дискетами уже мало кто пользуется, многие производители системных плат не торопятся отказываться от этого рудимента прошлого, по всей вероятности, во имя совместимости. Впрочем, в компьютерах Apple флоппи-дисководы не устанавливаются уже несколько лет, и этот факт никого не возмущает.

33. Устройство материнской платы В левой верхней части системной платы расположены слоты для установки плат расширения

34. Устройство материнской платы Два крайних слева маленьких слова - это разъемы для плат с интерфейсом PCI Express x1 (теоретическая полоса пропускания - до 250 Мбайт/с). Таких плат пока практически нет на рынке, однако в перспективе производители намерены полностью отказаться от привычных PCI и перейти на выпуск карточек исключительно с новым интерфейсом. Далее следуют три слота PCI, а черным цветом выделен слот PCI Express x16 (теоретическая полоса пропускания - до 4000 Мбайт/с) для установки видеокарты.

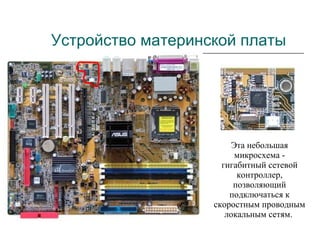

35. Устройство материнской платы Эта небольшая микросхема - гигабитный сетевой контроллер, позволяющий подключаться к скоростным проводным локальным сетям.

36. Устройство материнской платы Эта микросхема - контроллер IEEE 1394 (FireWire).

37. Устройство материнской платы Этот чип - восьмиканальный (7.1) звуковой кодек производства компании C-Media.

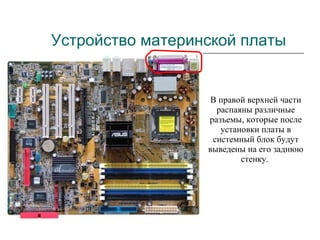

38. Устройство материнской платы В правой верхней части распаяны различные разъемы, которые после установки платы в системный блок будут выведены на его заднюю стенку.

39. Устройство материнской платы Слева, один над другим, размещены два порта PS/2 для подключения мыши и клавиатуры. Затем идут параллельный порт, цифровой аудиоинтерфейс S/PDIF, аналоговый видеовыход VGA (15-контактный разъем D-Sub) для подключения монитора, порт IEEE 1394 или FireWire (вверху) и два порта USB 2.0, сетевой порт и еще два порта USB 2.0, и, наконец, шесть аудиопортов от встроенного звукового контроллера.

40. Описание некоторых современных материнских плат TF570 SLI NVIDIA nForce 570 SLI Материнская плата Biostar TF570 SLI, принадлежащая к элитной Т-серии, поддерживает процессоры AMD на сокете AM2. Использование чипсета NVIDIA nForce570 SLI позволяет в полной мере раскрыть потенциал нового поколения процессоров AMD. Поддержка режима SLI (x8+x8) обеспечивает высочайшую производительность при совместной работе двух современных графических ускорителей.

41. Описание некоторых современных материнских плат TF560 A2+ NVIDIA nForce560 Материнская плата Biostar TF560 A2+, принадлежащая к элитной Т-серии, первая модель с поддержкой новой версии процессорного гнезда AM2+. Использование современного чипсета NVIDIA nForce560 позволяет в полной мере раскрыть потенциал как существующих процессоров AMD с разъемом AM2, так и будущих CPU от AMD, поддерживающих спецификацию AM2+.

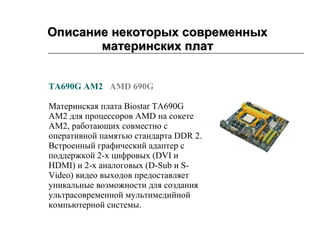

42. Описание некоторых современных материнских плат TA690G AM2 AMD 690G Материнская плата Biostar TA690G AM2 для процессоров AMD на сокете AM2, работающих совместно с оперативной памятью стандарта DDR 2. Встроенный графический адаптер с поддержкой 2-х цифровых (DVI и HDMI) и 2-х аналоговых (D-Sub и S-Video) видео выходов предоставляет уникальные возможности для создания ультрасовременной мультимедийной компьютерной системы.

43. Описание некоторых современных материнских плат Новые материнские платы на чипсете Intel P35 от GIGABYTE. Теперь свои модели представляет компания Foxconn . На данный момент анонсированы только две из них: P35A-S и P35A . Отличаются они Южными мостами: ICH9R (шесть портов SATA плюс два IEEE 1394a) у первой, и ICH9 (4 SATA и нет FireWire) - у второй. Основные же характеристики системной логики Bearlake сохранены: поддержка процессоров Intel Core2 Duo и Core2 Quad (в том числе и 45-нанометровых ), поддержка DDR2 1066/800/667 МГц, системная шина FSB 1333 МГц, 2х PCI Express x16; 7.1-канальный звук. Цена не сообщается.
