Alat ukur
- 1. TACHOMETER Alat yang digunakanuntuk mengukur kecepatan putaran sebuah mesin

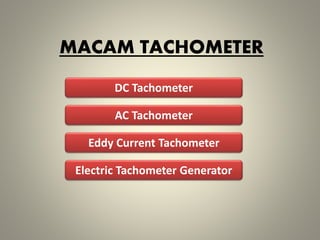

- 2. MACAM TACHOMETER DC Tachometer ACTachometer Eddy Current Tachometer Electric Tachometer Generator
- 3. PRINSIP KERJA Pengukuran dilakukandengan memasang perangkat semacam generator listrik mini yang menghasilkan arus listrik bervariasi sesuai kecepatan putaran mesin. Arus Listrik yang dihasilkan dikonversi dalam RPM.

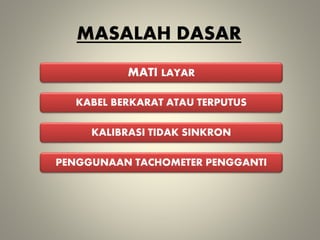

- 4. MASALAH DASAR MATI LAYAR KABELBERKARAT ATAU TERPUTUS KALIBRASI TIDAK SINKRON PENGGUNAAN TACHOMETER PENGGANTI

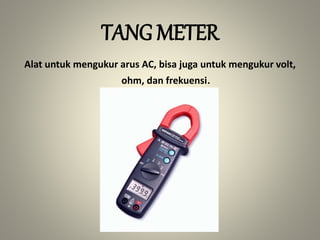

- 5. TANG METER Alat untukmengukur arus AC, bisa juga untuk mengukur volt, ohm, dan frekuensi.

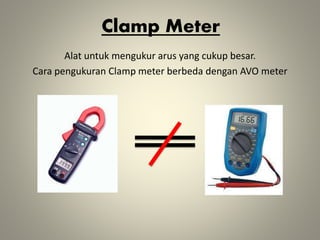

- 6. Clamp Meter Alat untukmengukur arus yang cukup besar. Cara pengukuran Clamp meter berbeda dengan AVO meter
- 7.

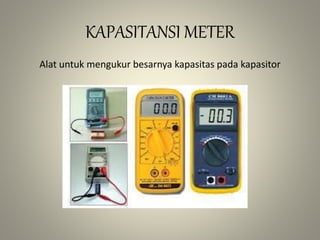

- 8. KAPASITANSI METER Alat untukmengukur besarnya kapasitas pada kapasitor

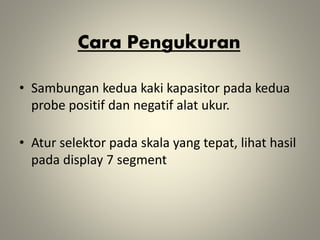

- 9. Cara Pengukuran • Sambungankedua kaki kapasitor pada kedua probe positif dan negatif alat ukur. • Atur selektor pada skala yang tepat, lihat hasil pada display 7 segment
- 10. V O LT M E T E R Alat untuk mengukur besar tegangan pada suatu rangkaian

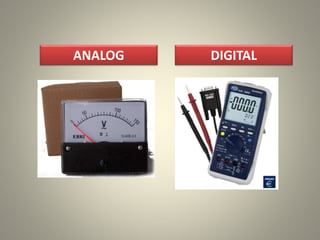

- 11.

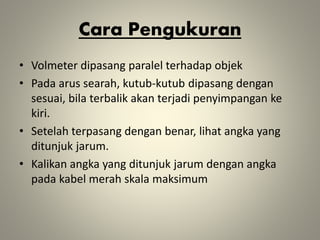

- 12. Cara Pengukuran • Volmeterdipasang paralel terhadap objek • Pada arus searah, kutub-kutub dipasang dengan sesuai, bila terbalik akan terjadi penyimpangan ke kiri. • Setelah terpasang dengan benar, lihat angka yang ditunjuk jarum. • Kalikan angka yang ditunjuk jarum dengan angka pada kabel merah skala maksimum

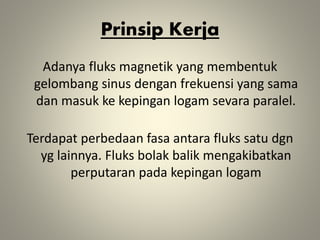

- 13. Prinsip Kerja Adanya fluksmagnetik yang membentuk gelombang sinus dengan frekuensi yang sama dan masuk ke kepingan logam sevara paralel. Terdapat perbedaan fasa antara fluks satu dgn yg lainnya. Fluks bolak balik mengakibatkan perputaran pada kepingan logam
- 14.
