1. Основи алгоритмізації
та програмування.
Розгалуження в
алгоритмах і програмах

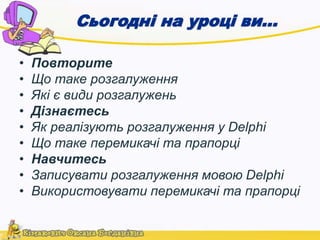

2. Сьогодні на уроці ви…
• Повторите
• Що таке розгалуження
• Які є види розгалужень
• Дізнаєтесь
• Як реалізують розгалуження у Delphi
• Що таке перемикачі та прапорці
• Навчитесь
• Записувати розгалуження мовою Delphi
• Використовувати перемикачі та прапорці

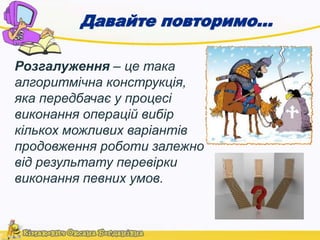

3. Давайте повторимо…
Розгалуження – це така
алгоритмічна конструкція,
яка передбачає у процесі
виконання операцій вибір
кількох можливих варіантів
продовження роботи залежно
від результату перевірки
виконання певних умов.

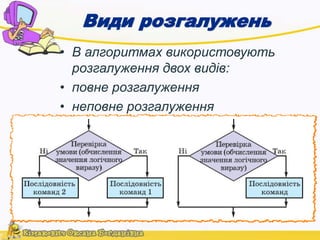

4. Види розгалужень
• В алгоритмах використовують
розгалуження двох видів:
• повне розгалуження
• неповне розгалуження

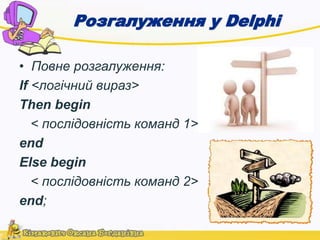

5. Розгалуження у Delphi
• Повне розгалуження:
If <логічний вираз>
Then begin
< послідовність команд 1>
end
Else begin
< послідовність команд 2>
end;

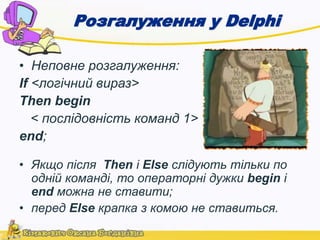

6. Розгалуження у Delphi
• Неповне розгалуження:
If <логічний вираз>
Then begin
< послідовність команд 1>
end;
• Якщо після Then і Else слідують тільки по
одній команді, то операторні дужки begin і
end можна не ставити;
• перед Else крапка з комою не ставиться.

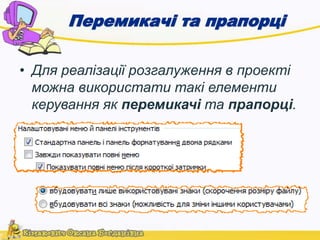

7. Перемикачі та прапорці
• Для реалізації розгалуження в проекті
можна використати такі елементи
керування як перемикачі та прапорці.

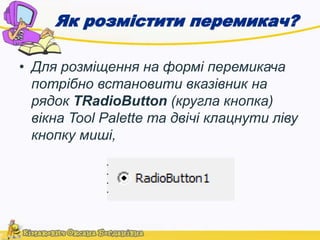

8. Як розмістити перемикач?
• Для розміщення на формі перемикача
потрібно встановити вказівник на
рядок TRadioButton (кругла кнопка)
вікна Tool Palette та двічі клацнути ліву
кнопку миші,

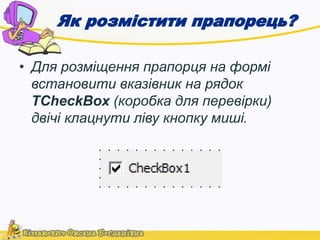

9. Як розмістити прапорець?
• Для розміщення прапорця на формі
встановити вказівник на рядок
TCheckBox (коробка для перевірки)
двічі клацнути ліву кнопку миші.

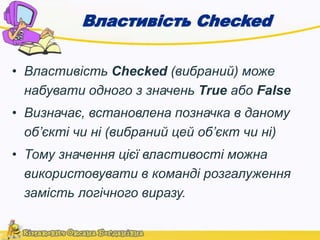

10. Властивість Checked
• Властивість Checked (вибраний) може
набувати одного з значень True або False
• Визначає, встановлена позначка в даному
об’єкті чи ні (вибраний цей об’єкт чи ні)
• Тому значення цієї властивості можна
використовувати в команді розгалуження
замість логічного виразу.

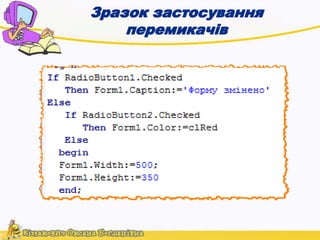

11. Зразок застосування
перемикачів

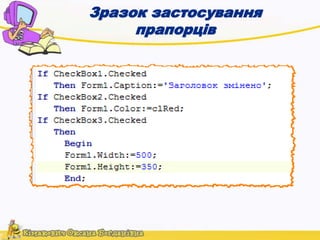

12. Зразок застосування
прапорців

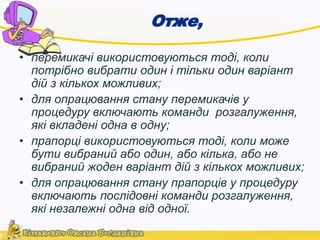

13. Отже,
• перемикачі використовуються тоді, коли
потрібно вибрати один і тільки один варіант
дій з кількох можливих;
• для опрацювання стану перемикачів у
процедуру включають команди розгалуження,
які вкладені одна в одну;
• прапорці використовуються тоді, коли може
бути вибраний або один, або кілька, або не
вибраний жоден варіант дій з кількох можливих;
• для опрацювання стану прапорців у процедуру
включають послідовні команди розгалуження,
які незалежні одна від одної.
