1© 版权所有 2009 EMC Corporation。保留所有权利。
假设场景
EMC LSIIBM HDS HP
SAN
应用服务器组困扰：
1.不能支持异构存储；
2.无法恢复逻辑错误；
3.无法恢复到任意时间点；
4.成本高昂；
… …

EMC RecoverPoint

Agenda
 什么是RecoverPoint？
 RecoverPoint的特点
 RecoverPoint的使用场景

什么是CDP？
定义：
“持续数据保护是一套方法，它可以捕获或跟踪数据的变化，并将其独立
存放在生产数据之外，以确保数据可以恢复到过去的任意时间点。持续数
据保护系统可以基于块、文件或应用实现，可以为恢复对象提供足够细的
恢复粒度，实现几乎无限多的恢复时间点。”
－－ SNIA(存储网络工业协会)
 CDP vs. 传统备份： RPO不同
CDP vs. 数据复制：逻辑错误的处理方式

CDP的实现模式
 基于文件
 基于数据块
基于主机端卷管理软件或客户端代理软件Agent；
基于传输层；
基于存储层；

RecoverPoint 系列
数据保护、复制和灾难恢复解决方案
RecoverPoint/SE
 每站点单个 CLARiiON CX、CX3 或 CX4 阵列
 CDP、CRR 和 CLR 数据保护
 集成了 WAN 带宽缩减功能
 利用 CLARiiON 拆分器支持 Windows、Linux、
VMware、Solaris、HP-UX 和 AIX
 分层的存储容量：4 /8/16/24/32->150TB
 可升级到完整版 RecoverPoint
本地保护
CDP
远程数据 CRR
并行本地和
远程 (CLR) 保护
RecoverPoint
 多个异构存储器和服务器
 CDP、CRR 和 CLR 数据保护
 集成了 WAN 带宽缩减功能
 支持基于主机、CLARiiON 或网络的拆分器
 以 1 TB 为增量逐步增加容量，最多达 600TB
 与 Brocade 和 Cisco 提供的智能结构集成
本地保护
远程保护
并行本地和远程保护

RecoverPoint 配置
 RecoverPoint 是一个多节点群集
– RecoverPoint/SE和RecoverPoint 为 2 至 8 个节点
– 所有节点都在双活配置中
– 可以跨节点分布负载
– 可对运行中的系统添加节点
 基于主机、阵列或结构的写操作拆分器
– 主机或 CLARiiON 拆分器或 Brocade 及基于 Cisco
结构的拆分器上的轻量级驱动程序
– 仅截取受保护 LUN 的写操作
– 将写操作发送到本地应用装置
– RecoverPoint/SE 仅支持 Windows 和
CLARiiON 拆分器
 支持镜像的 SAN
– 两个独立的 SAN 提供了可靠性
– 支持无中断结构升级
– 通过故障隔离提供 RecoverPoint 配置的高可用性
– 支持 Cisco 和 Brocade（包括 M 机型）连接结构
 支持 iSCSI 和 4 Gb/s 光纤通道
– RecoverPoint 应用装置提供本机 4 Gb/s 光纤支持
– CLARiiON 拆分器支持光纤通道和 iSCSI 卷
主机、连接结构或 CLARiiON 拆分器
存储阵列
主机
第 2 层 SAN
（A/B 结构）

生产站点灾难恢复站点

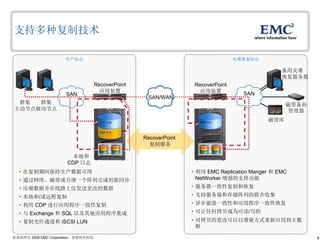

支持多种复制技术
SAN/WAN
本地和
CDP 日志
群集
主动节点
群集
被动节点
RecoverPoint
复制服务
磁带备份
管理器
磁带库
RecoverPoint
应用装置
SAN
 利用 EMC Replication Manger 和 EMC
NetWorker 增强的支持功能
 服务器一致性复制和恢复
 支持服务器和存储阵列的联合收集
 异步崩溃一致性和应用程序一致性恢复
 可让任何拷贝成为可读/写的
 对拷贝的更改可以以增量方式重新应用到主数
据
 在复制期间保持生产数据可用
 通过网络、磁带或另增一个阵列完成初始同步
 压缩数据并在线路上仅发送更改的数据
 本地和/或远程复制
 利用 CDP 进行应用程序一致性复制
 与 Exchange 和 SQL 以及其他应用程序集成
 复制光纤通道和 iSCSI LUN
RecoverPoint
应用装置
生产 LUN
CDP 拷贝
CRR 拷贝
SAN
备用灾难
恢复服务器

 管理员指定带宽消耗策略
10 Mb/s 10 Mb/s3 Mb/s
更新更新更新更新更新更新更新
更新更新更新
目标阵列
 管理员设置重要性和 RPO 策略
中午 12:00 早晨 6:00 下午 6:00 中午 12:00
20 分钟
RPO
6 分钟
RPO
源阵列
 RecoverPoint 监视带宽并优化资源利用率
源 CG1 目标
CG1
源 CG2 目标
CG2在 RecoverPoint/SE 外部
更改带宽
WAN 带宽节约

RecoverPoint 管理
 本地和/或远程监视和管理复制
 设置和修改复制策略
 与 VMware vCenter Site Recovery
Manager 和 vCenter 集成；支持
Microsoft Hyper-V
 包括在线帮助
 按应用程序向用户授权
 包括自动化向导
 还提供命令行界面 (CLI)
使用单一界面复制 SAN 连接的
卷

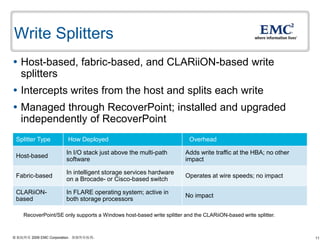

Write Splitters
 Host-based, fabric-based, and CLARiiON-based write
splitters
 Intercepts writes from the host and splits each write
 Managed through RecoverPoint; installed and upgraded
independently of RecoverPoint
Splitter Type How Deployed Overhead
Host-based
In I/O stack just above the multi-path
software
Adds write traffic at the HBA; no other
impact
Fabric-based
In intelligent storage services hardware
on a Brocade- or Cisco-based switch
Operates at wire speeds; no impact
CLARiiON-
based
In FLARE operating system; active in
both storage processors
No impact
RecoverPoint/SE only supports a Windows host-based write splitter and the CLARiiON-based write splitter.

Host-Based Write Splitters
 Supported on AIX*,
Solaris*, and Windows
 Lightweight code that
installs on each server that
accesses a replicated LUN
 Splits or ‘Duplicates’ writes
to production LUNs and
sends a copy to the RPA
*AIX and Solaris host-based write splitters are
not supported by RecoverPoint/SE
HOST (WINDOWS)
User Space
HBA
Kernel
File System
Partition Manager
Kshsplit.sys
Disk Class Driver
(e.g., Disk.sys)
Multipath Driver
HBA Miniport/
Storport Driver
Monitor the
splitter process
Listen for Log
Request,
collect and
transfer to
RPA over IP
Communication
with the RPA
over FC
HBA NIC
Watchdog Service
Splitter User Space
HIC/HLR
Various
application
processes
.
.
.
.
.
.

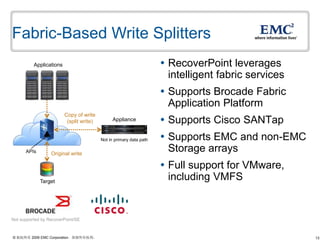

Fabric-Based Write Splitters
 RecoverPoint leverages
intelligent fabric services
 Supports Brocade Fabric
Application Platform
 Supports Cisco SANTap
 Supports EMC and non-EMC
Storage arrays
 Full support for VMware,
including VMFS
Not supported by RecoverPoint/SE
Applications
Target
APIs
Copy of write
(split write) Appliance
Not in primary data path
Original write

Brocade Fabric-Splitter Platforms
 Department and Director versions
– Connectrix AP-7600B for department
– PB-48K-AP4-18 switching module for
Connectrix B-series ED-48000B and ED-DCX-
B directors
 Features
– High-performance storage processor
– 16 4 Gb/s ports
– 2 Gigabit Ethernet ports
 No RecoverPoint or Brocade license
required
PB-48K-AP4-18
Connectrix AP-7600B

Cisco Fabric-Splitter Platforms
 MDS-9000 uses the 18/4
blade
 9222i can use the 18/4 blade
and has native fabric splitting
support
 Both MDS and 9222i require
a Cisco Storage Services
Enabler (SSE) license, no
RecoverPoint license required
Connectrix MDS-9222i
Native support or with MDS 18/4 Multi-Services blade
Connectrix MDS-9000 Series
with MDS 18/4 Multi-Services blade
MDS 18/4
Multi-Services Blade

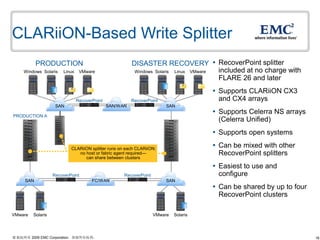

CLARiiON-Based Write Splitter
 RecoverPoint splitter
included at no charge with
FLARE 26 and later
 Supports CLARiiON CX3
and CX4 arrays
 Supports Celerra NS arrays
(Celerra Unified)
 Supports open systems
 Can be mixed with other
RecoverPoint splitters
 Easiest to use and
configure
 Can be shared by up to four
RecoverPoint clusters
SolarisVMware SolarisVMware
CLARiiON splitter runs on each CLARiiON;
no host or fabric agent required—
can share between clusters
Solaris VMwareLinuxWindows
PRODUCTION A
PRODUCTION DISASTER RECOVERY
Solaris VMwareLinuxWindows
RecoverPoint
SAN SAN/WAN
RecoverPoint
SAN
RecoverPoint
SAN FC/WAN
RecoverPoint
SAN

Splitter Support by OS
OS/Splitter Type Host-based Brocade Cisco
CLARiiO
N
AIX 5.2, 5.3 Yes Yes Yes
HP-UX No Yes Yes Yes
Hyper-V
Hyper-V and Hyper-V
R2
Yes Yes Yes
Linux No Yes Yes Yes
Solaris 10, 11 Yes Yes Yes
VMware VM with
Windows
RDM/P only Yes Yes Yes
VMware VM with other No Yes Yes Yes
Windows
32 and 64 bit, Server
2003, 2008, 2008 R2
Yes Yes Yes
Other OS No See ESM See ESM See ESM

Splitter guidelines
 Different splitter types can be intermixed
 Multiple instances of a splitter type is supported
 CLARiiON-based write splitter can be shared
 The Cisco-SANTap Intelligent-Fabric splitter can be shared with an
RPQ
 Multiple versions of splitters are supported
Splitter Host-
based
Brocade Cisco-
SANTap
CLARiiO
N
Host-based Yes Yes Yes Yes
Brocade Yes Yes No Yes
Cisco-
SANTap
Yes No Yes Yes
CLARiiON Yes Yes Yes Yes

/ A / C
/ B
r A r C
r B
Local Protection Process—
Continuous Data Protection (CDP)
1. Data is split and sent to the RecoverPoint
appliance in one of three ways
4. The appliance writes data to the
journal volume, along with time
stamp and application-specific
bookmarks
5. Write-order-consistent data is
distributed to the replica
volumes
Production volumes Replica volumes Journal volume
2a. Host splitter
3. Writes are acknowledged back
from the RecoverPoint appliance
2b.Intelligent-fabric
splitter
2c. CLARiiON
splitter

r A r C
r B
/ A / C
/ B

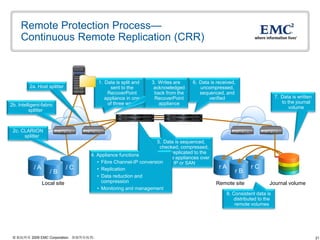

Remote Protection Process—
Continuous Remote Replication (CRR)
Local site
2a. Host splitter
2b. Intelligent-fabric
splitter
7. Data is written
to the journal
volume
Remote site Journal volume
5. Data is sequenced,
checked, compressed,
and replicated to the
remote appliances over
IP or SAN
1. Data is split and
sent to the
RecoverPoint
appliance in one
of three ways
8. Consistent data is
distributed to the
remote volumes
2c. CLARiiON
splitter
3. Writes are
acknowledged
back from the
RecoverPoint
appliance
4. Appliance functions
• Fibre Channel-IP conversion
• Replication
• Data reduction and
compression
• Monitoring and management
6. Data is received,
uncompressed,
sequenced, and
verified

RecoverPoint/SE and RecoverPoint
Features RecoverPoint/SE RecoverPoint
Operating system supported
Windows Server 2000, 2003, 2008
Heterogeneous with CLARiiON splitter
Heterogeneous*
Storage arrays supported
CLARiiON AX4-5, CX4, CX3, and CX series; block
LUNs from Fibre Channel Celerra NS20, NS40, NS80,
NS-120, NS-240, and NS-960
Heterogeneous*
Number of arrays Two in CRR/CLR, one in CDP Unlimited
Concurrent local and remote (CLR) data
protection
Supported Supported
Licensing Per replicated capacity Per replicated capacity
Number of appliances Two to eight per site Two to eight per site
Bandwidth reduction Built in Built in
Journal compression Not supported Built in
Virtualization support Hyper-V, VMware vCenter monitoring, VMware SRM
Hyper-V, VMware vCenter
monitoring, VMware SRM
Multi-pathing EMC PowerPath only Heterogeneous
Capacity
As licensed for 4 TB, 8 TB, 16 TB,
24 TB, 32 TB, and 33 TB-300 TB in 1TB increments
As licensed (up to 600 TB)
Synchronous replication Supported Supported
Intelligent fabric Not supported Supported
* Refer to the EMC Support Matrix for details

RecoverPoint的特点
Agenda

RecoverPoint的价值
任意时间点数据的恢复
可支持异构存储
 降低总体拥有成本

RecoverPoint的使用场景
Agenda

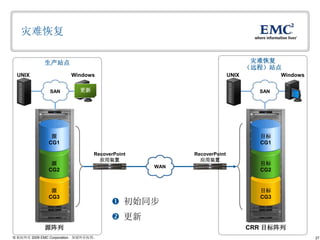

生产站点灾难恢复
（远程）站点
灾难恢复
UNIX Windows
SAN
UNIX Windows
SAN
 初始同步
 更新
更新
CRR 目标阵列
目标
CG3
目标
CG2
目标
CG1
WAN
RecoverPoint
应用装置
RecoverPoint
应用装置
源阵列
源
CG3
源
CG2
源
CG1

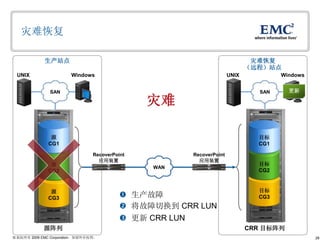

灾难恢复
 生产故障
 将故障切换到 CRR LUN
 更新 CRR LUN
灾难
生产站点
UNIX Windows
SAN
灾难恢复
（远程）站点
UNIX Windows
SAN
CRR 目标阵列源阵列
WAN
RecoverPoint
应用装置
RecoverPoint
应用装置
源
CG3
源
CG2
源
CG1
源
VDM
源
iSCSI LUN
源
文件系统
目标
CG3
目标
CG2
目标
CG1
更新

灾难恢复
（远程）站点
灾难恢复
 恢复
 重新同步 LUN
 回切到生产
恢复
UNIX Windows
SAN
UNIX Windows
SAN
CRR 目标阵列源阵列
RecoverPoint
应用装置
RecoverPoint
应用装置
CRR 源阵列目标阵列
WAN
源
VDM
源
iSCSI LUN
源
文件系统
源
VDM
源
iSCSI LUN
源
文件系统
源
CG3
源
CG2
源
CG1
源 CG3
源
CG2
CRR 源
CG1
目标
CG3
目标
CG2
目标
CG1
更新
生产站点

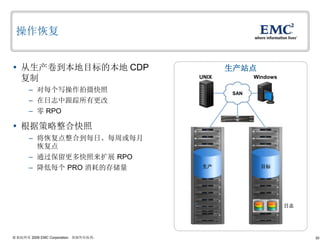

操作恢复
 从生产卷到本地目标的本地 CDP
复制
– 对每个写操作拍摄快照
– 在日志中跟踪所有更改
– 零 RPO
 根据策略整合快照
– 将恢复点整合到每日、每周或每月
恢复点
– 通过保留更多快照来扩展 RPO
– 降低每个 PRO 消耗的存储量
生产站点
UNIX Windows
SAN
生产
日志
目标

 本地拷贝用于数据挖掘
 远程拷贝用于备份
 可写快照用于测试
备份、测试、决策支持
生产站点远程站点
生产
应用程序
本地
CDP 映像
报告生成
决策支持工具
同步复制
软件
升级
测试
备份
同步或异步复制生产卷
可写快照
阵列快照
远程
CRR 映像
通过复制避免影响生产应用程序

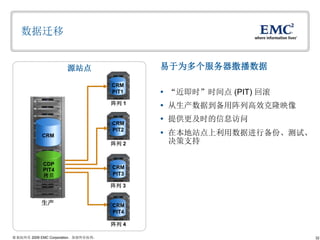

数据迁移
 “近即时”时间点 (PIT) 回滚
 从生产数据到备用阵列高效克隆映像
 提供更及时的信息访问
 在本地站点上利用数据进行备份、测试、
决策支持
易于为多个服务器撒播数据源站点
生产
CRM
PIT1
阵列 1
CRM
阵列 2
CRM
PIT2
阵列 3
CRM
PIT3
阵列 4
CRM
PIT4
CDP
PIT1
拷贝
CDP
PIT2
拷贝
CDP
PIT3
拷贝
CDP
PIT4
拷贝

总结
 最低的总体拥有成本
– 采用服务器、存储整合来减少 CAPEX（资金
开销）
– 采用 WAN 带宽节约来减少 OPEX（运营开销）
 针对灾难恢复和本地数据保护的任意时
间点恢复
 应用程序一致性复制和恢复
 最高的可用性和性能
 针对 EMC 和非 EMC 存储、多供应商
主机和 SAN 的异构支持
RecoverPoint 提供...
RecoverPoint 数据保护、复制和灾难
恢复 — 针对物理和虚拟环境

Emc recover point

More Related Content

Featured

Emc recover point
