「90分で作る」EnOcean-クラウド連携による防犯システム

1. 「90分で作る」
EnOcean-クラウド連携による
防犯システム
Mar 5,2015
Sensinics,LLC
エンジニア 村澤徹
Copyright(C) 2015 Sensinics,LLC 1

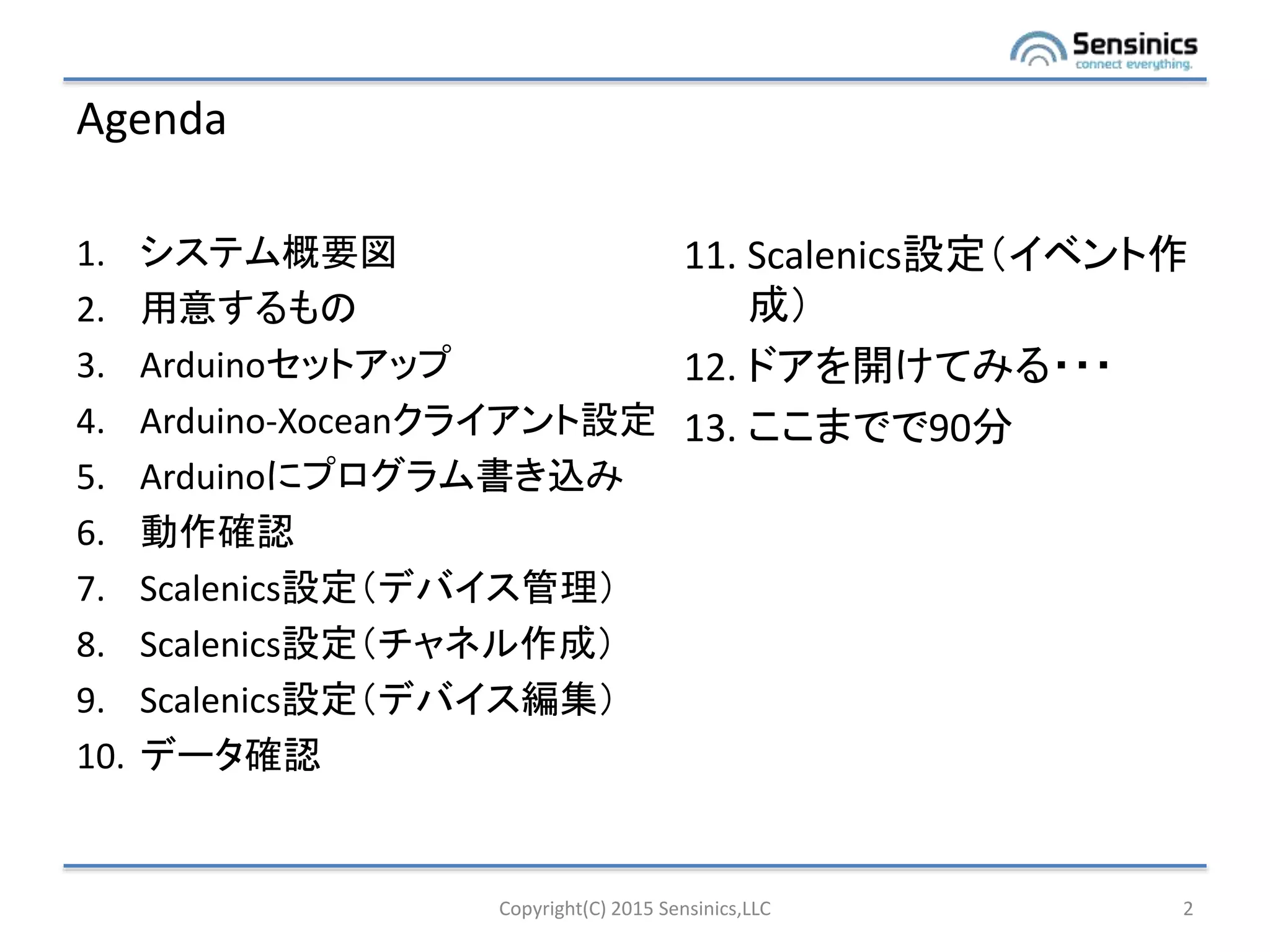

2. Agenda
1. システム概要図
2. 用意するもの
3. Arduinoセットアップ
4. Arduino-Xoceanクライアント設定
5. Arduinoにプログラム書き込み
6. 動作確認
7. Scalenics設定（デバイス管理）
8. Scalenics設定（チャネル作成）
9. Scalenics設定（デバイス編集）
10. データ確認
Copyright(C) 2015 Sensinics,LLC 2
11. Scalenics設定（イベント作
成）
12. ドアを開けてみる・・・
13. ここまでで90分

3. システム概要図

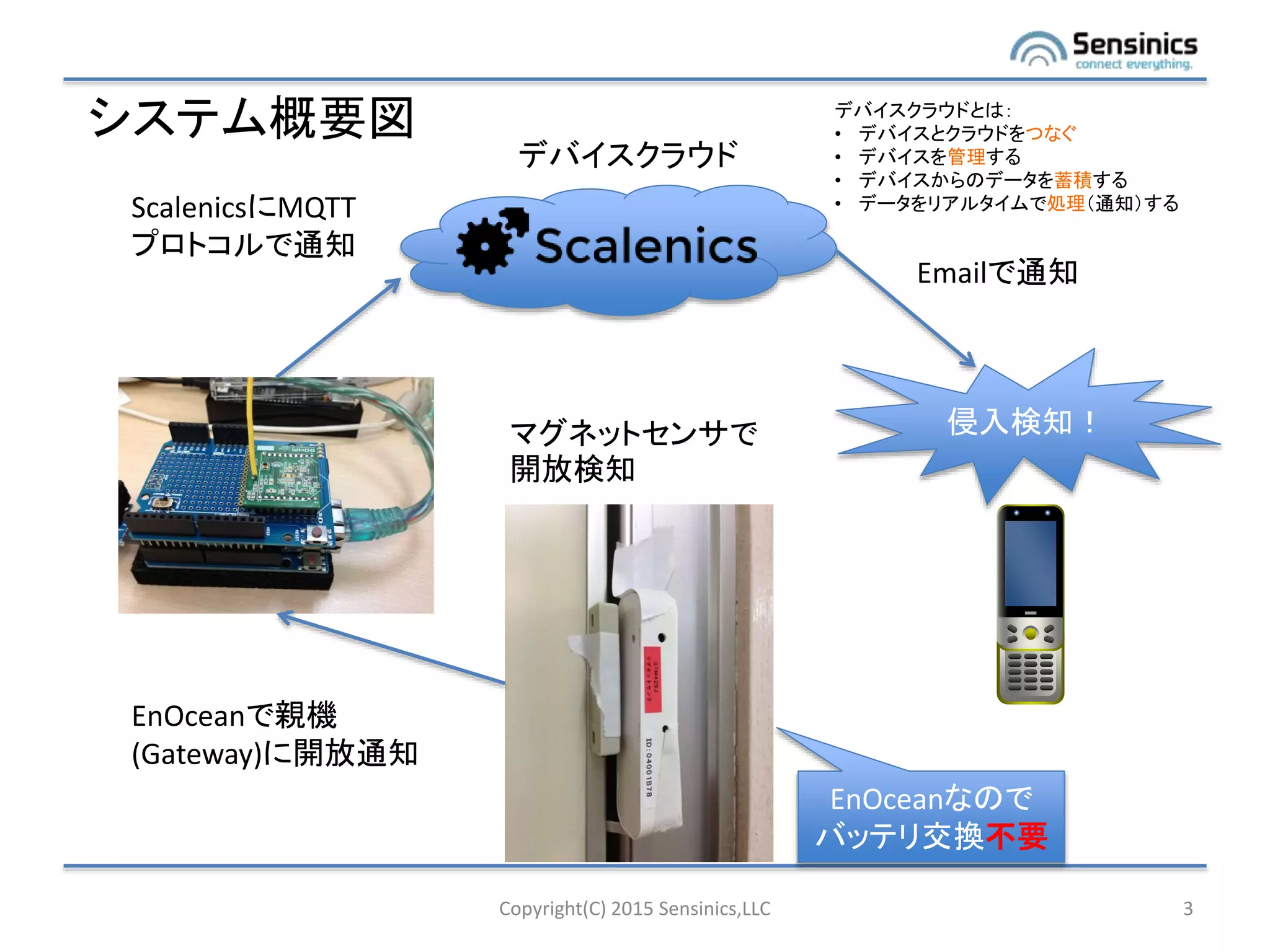

Copyright(C) 2015 Sensinics,LLC 3
侵入検知！
Emailで通知
マグネットセンサで
開放検知
EnOceanで親機
(Gateway)に開放通知
ScalenicsにMQTT
プロトコルで通知
デバイスクラウド
EnOceanなので
バッテリ交換不要
デバイスクラウドとは：
• デバイスとクラウドをつなぐ
• デバイスを管理する
• デバイスからのデータを蓄積する
• データをリアルタイムで処理（通知）する

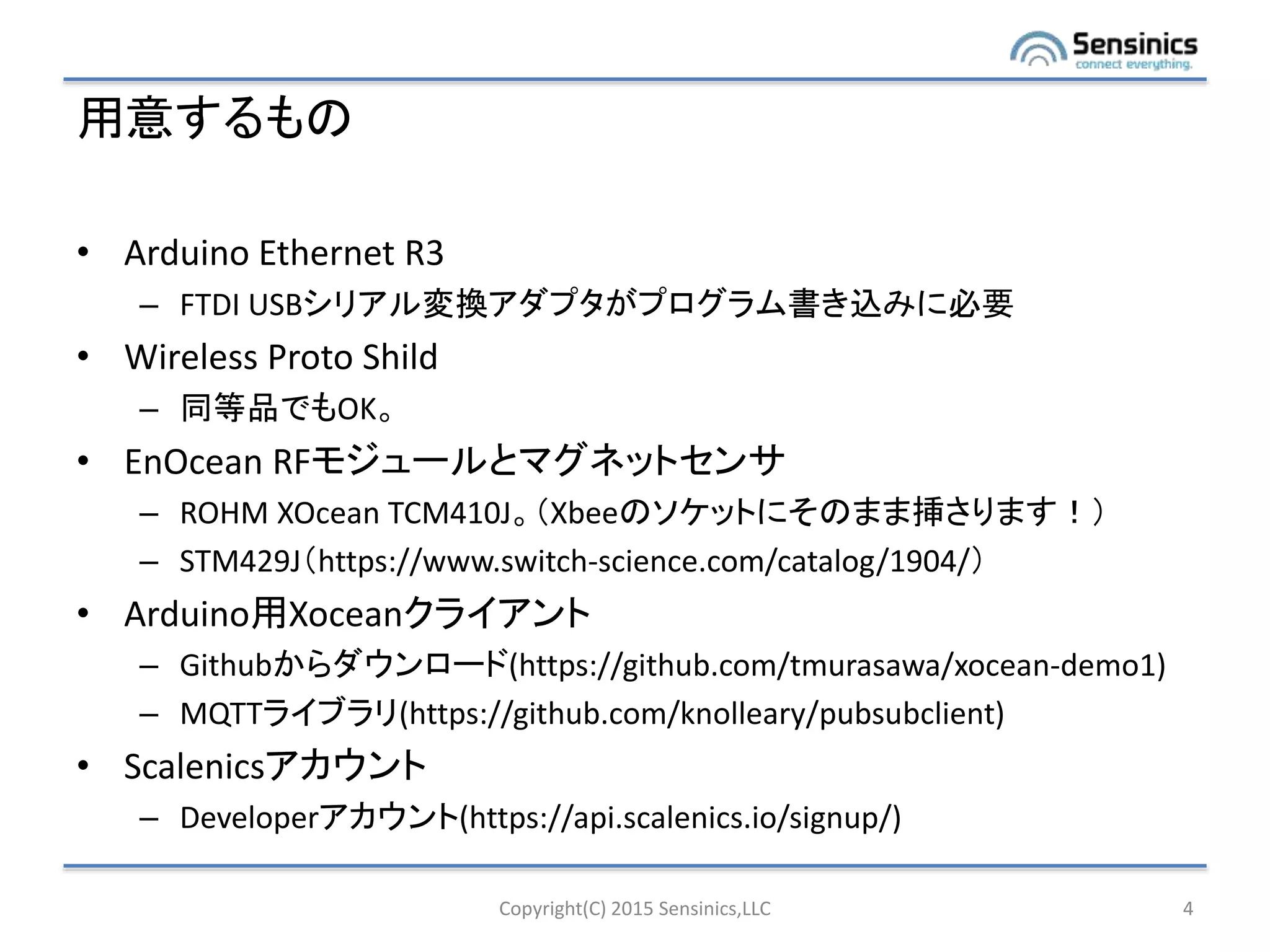

4. 用意するもの
• Arduino Ethernet R3
– FTDI USBシリアル変換アダプタがプログラム書き込みに必要
• Wireless Proto Shild
– 同等品でもOK。
• EnOcean RFモジュールとマグネットセンサ
– ROHM XOcean TCM410J。（Xbeeのソケットにそのまま挿さります！）
– STM429J（https://www.switch-science.com/catalog/1904/）
• Arduino用Xoceanクライアント
– Githubからダウンロード(https://github.com/tmurasawa/xocean-demo1)
– MQTTライブラリ(https://github.com/knolleary/pubsubclient)
• Scalenicsアカウント
– Developerアカウント(https://api.scalenics.io/signup/)
Copyright(C) 2015 Sensinics,LLC 4

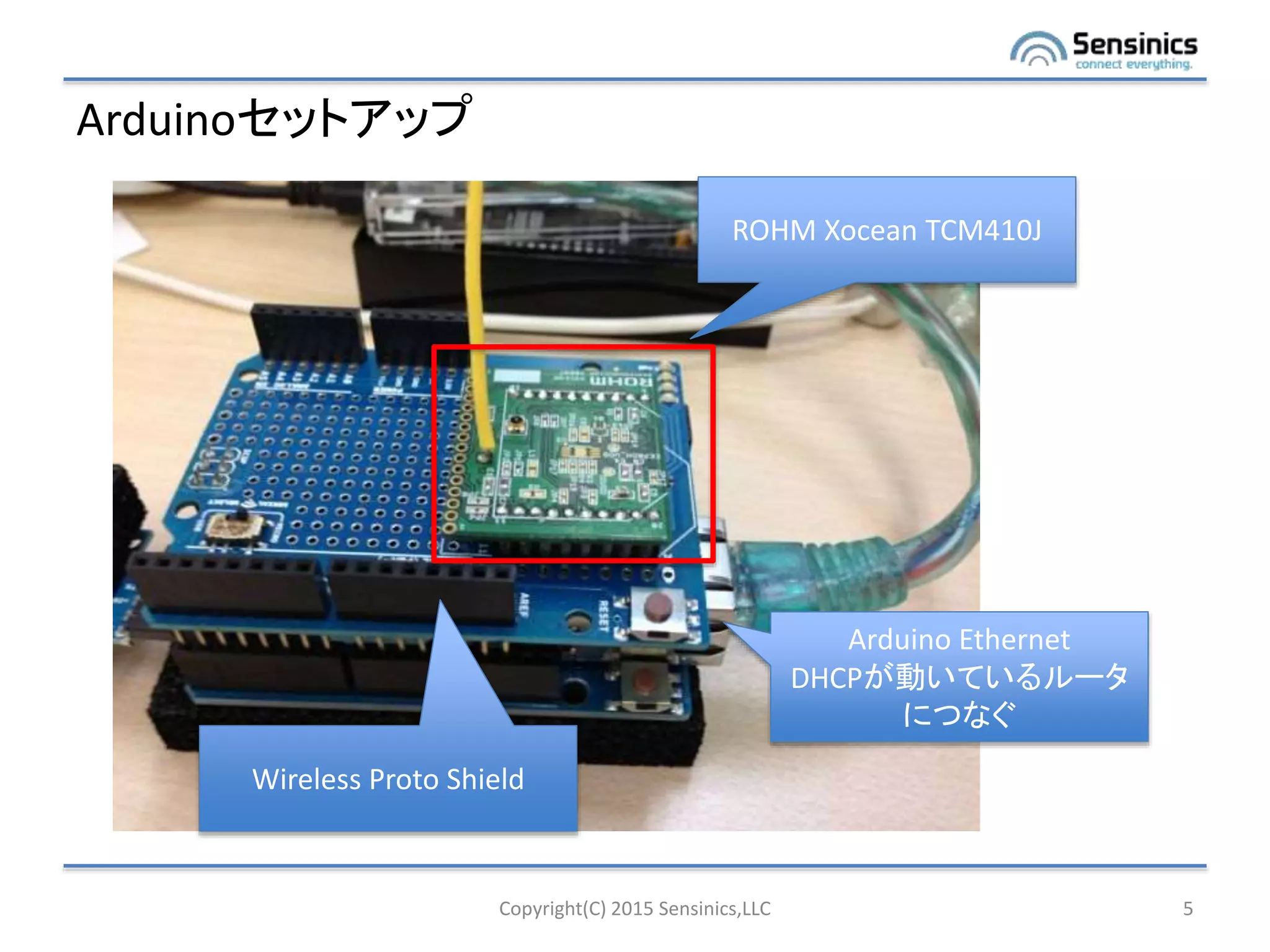

5. Arduinoセットアップ
Copyright(C) 2015 Sensinics,LLC 5
ROHM Xocean TCM410J
Arduino Ethernet
DHCPが動いているルータ
につなぐ
Wireless Proto Shield

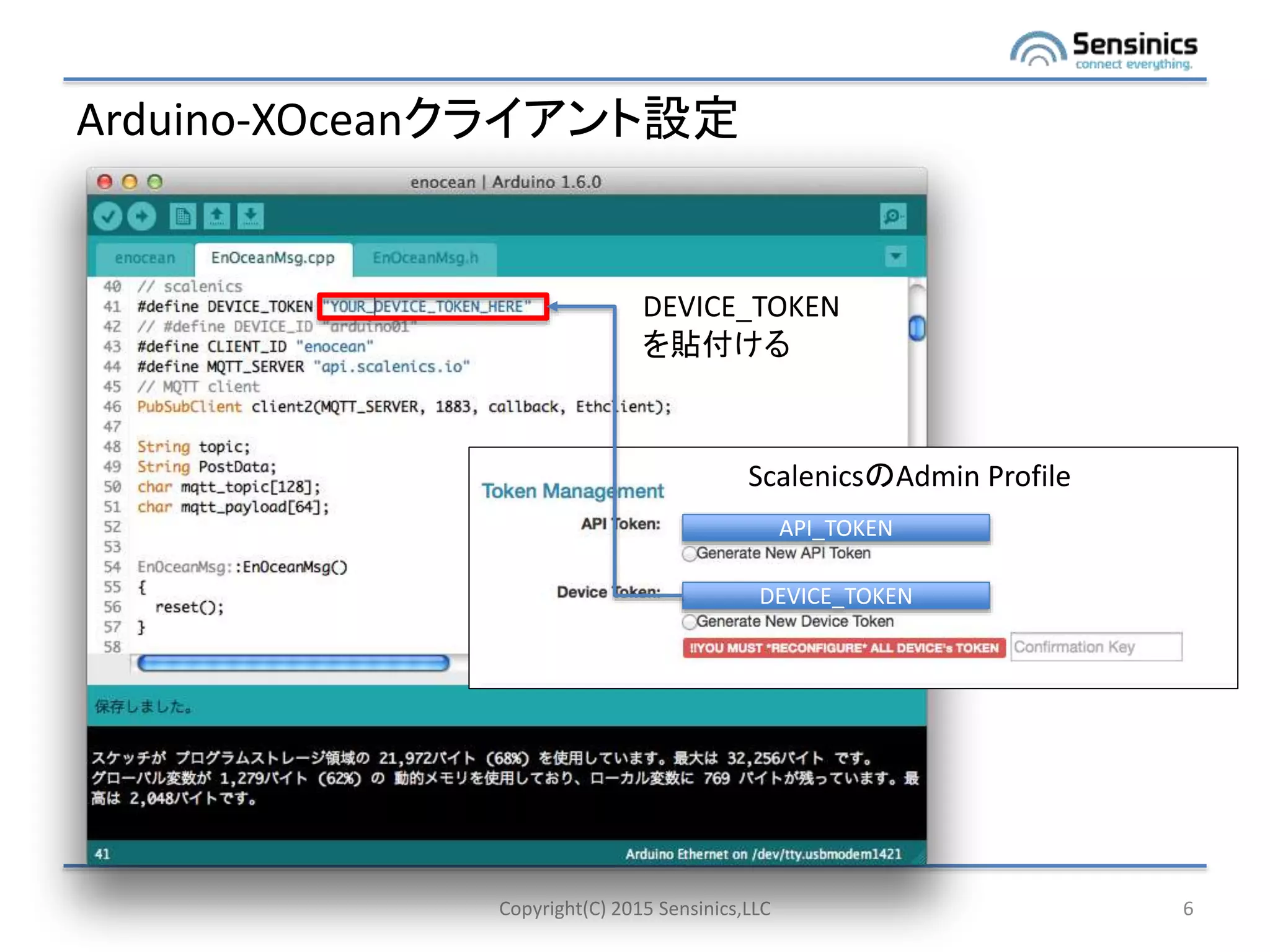

6. Arduino-XOceanクライアント設定
Copyright(C) 2015 Sensinics,LLC 6
DEVICE_TOKEN
API_TOKEN
ScalenicsのAdmin Profile
DEVICE_TOKEN
を貼付ける

7. Arduinoにプログラム書き込み

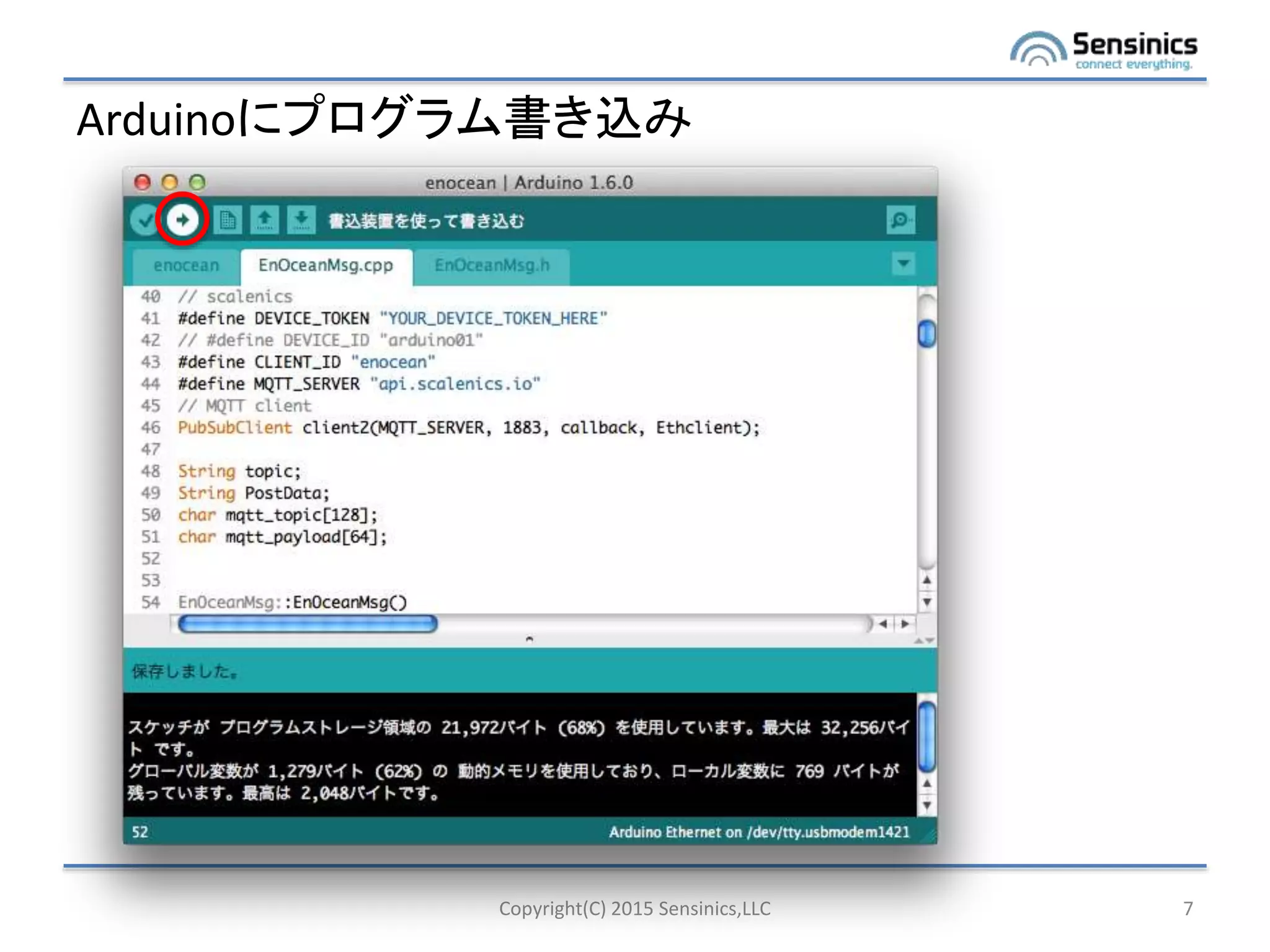

Copyright(C) 2015 Sensinics,LLC 7

8. 動作確認

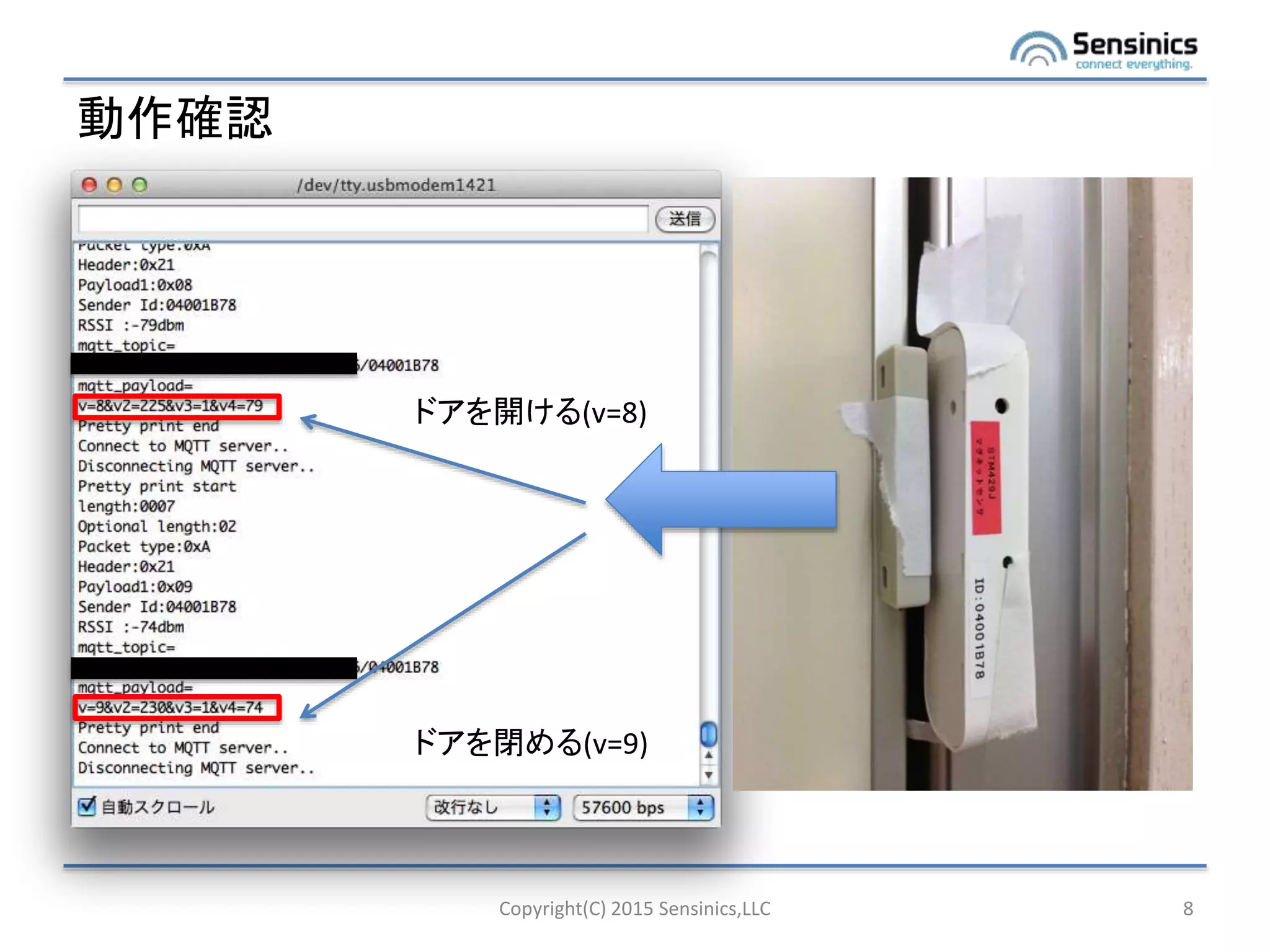

Copyright(C) 2015 Sensinics,LLC 8
ドアを開ける(v=8)
ドアを閉める(v=9)

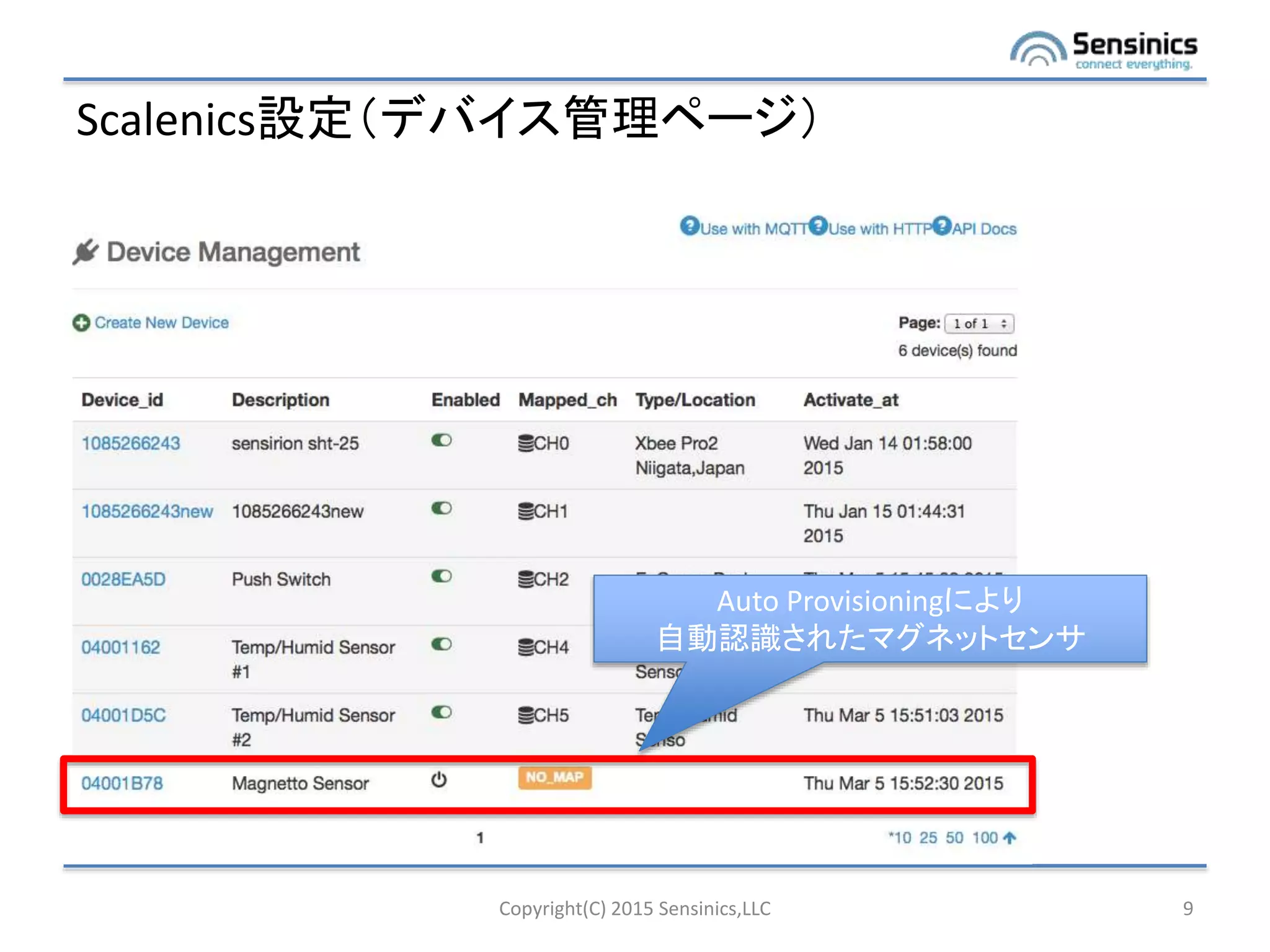

9. Scalenics設定（デバイス管理ページ）
Copyright(C) 2015 Sensinics,LLC 9
Auto Provisioningにより
自動認識されたマグネットセンサ

10. Scalenics設定（チャネル作成）

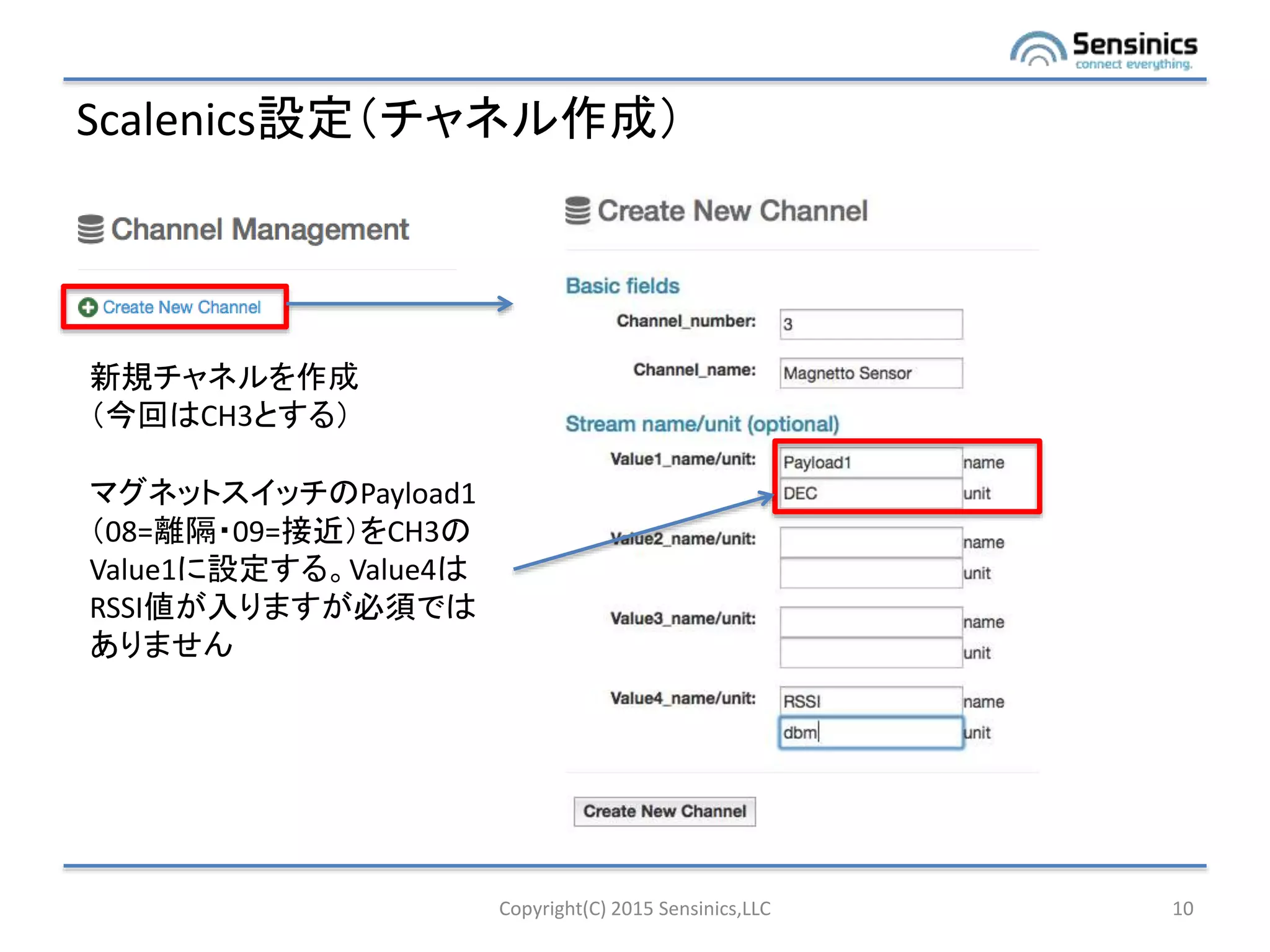

Copyright(C) 2015 Sensinics,LLC 10
新規チャネルを作成
（今回はCH3とする）
マグネットスイッチのPayload1
（08=離隔・09=接近）をCH3の
Value1に設定する。Value4は
RSSI値が入りますが必須では
ありません

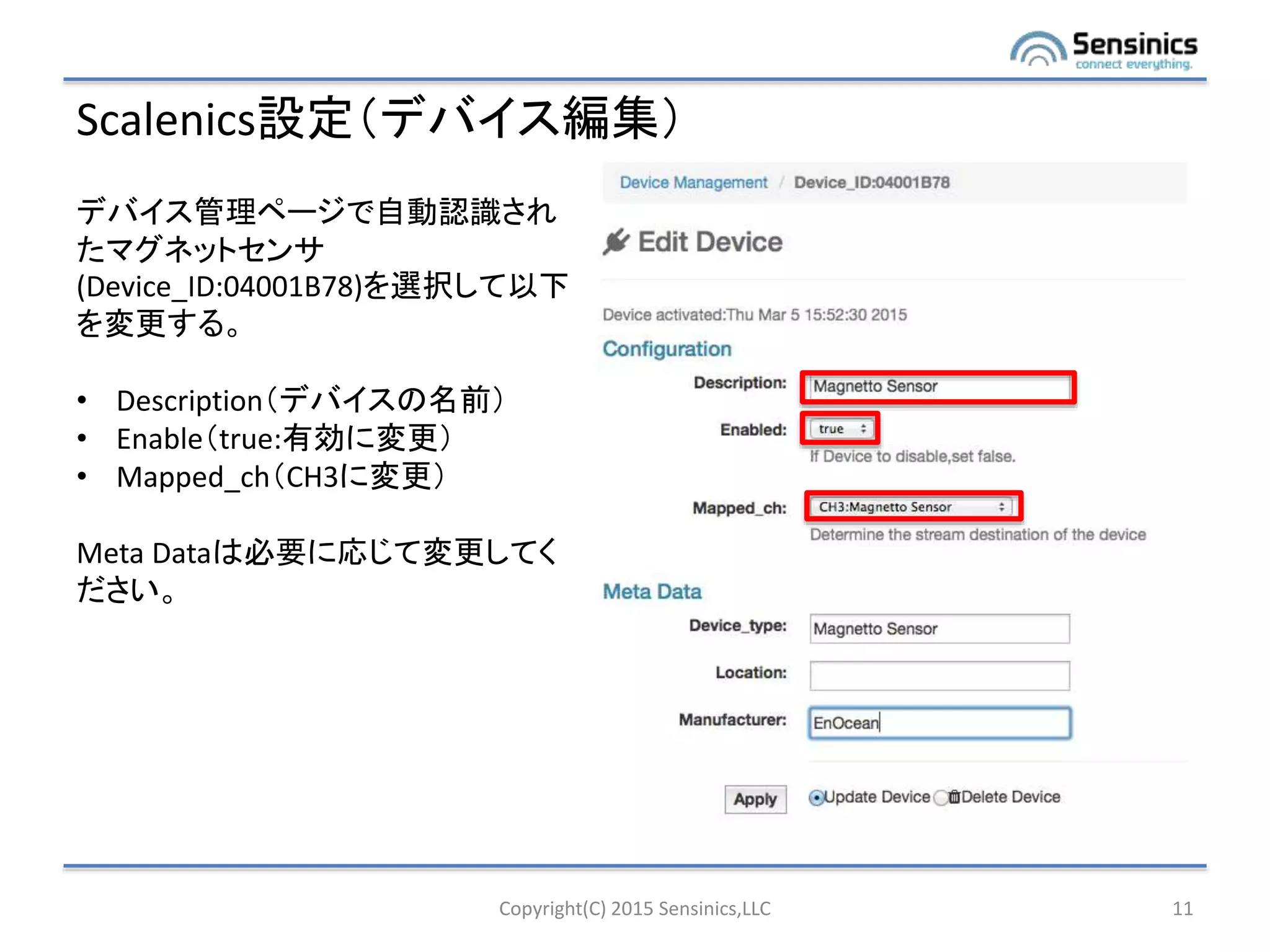

11. Scalenics設定（デバイス編集）
Copyright(C) 2015 Sensinics,LLC 11
デバイス管理ページで自動認識され
たマグネットセンサ
(Device_ID:04001B78)を選択して以下
を変更する。
• Description（デバイスの名前）
• Enable（true:有効に変更）
• Mapped_ch（CH3に変更）
Meta Dataは必要に応じて変更してく
ださい。

12. データ確認

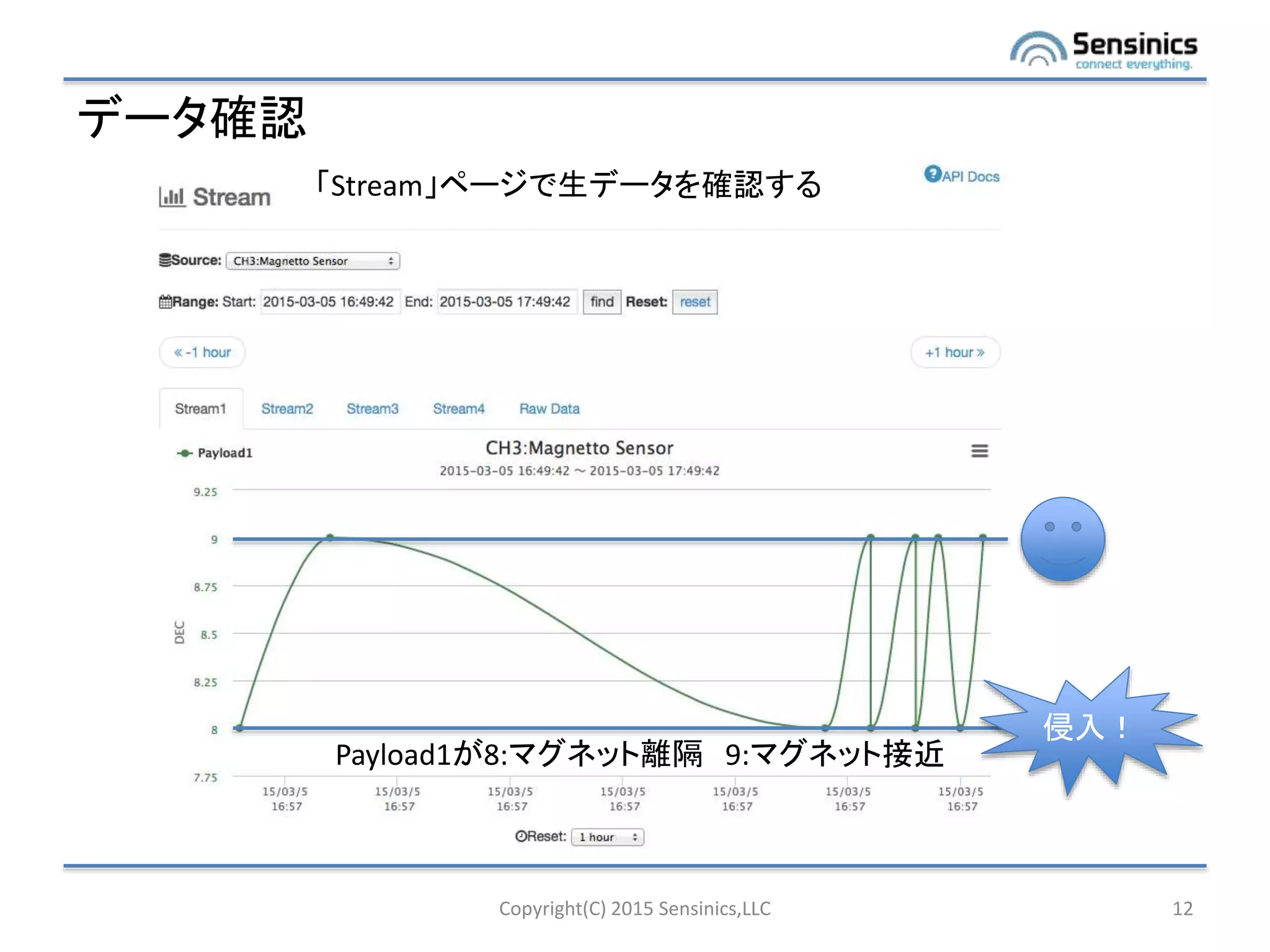

Copyright(C) 2015 Sensinics,LLC 12
Payload1が8:マグネット離隔 9:マグネット接近
「Stream」ページで生データを確認する
侵入！

13. Scalenics設定（イベント作成）

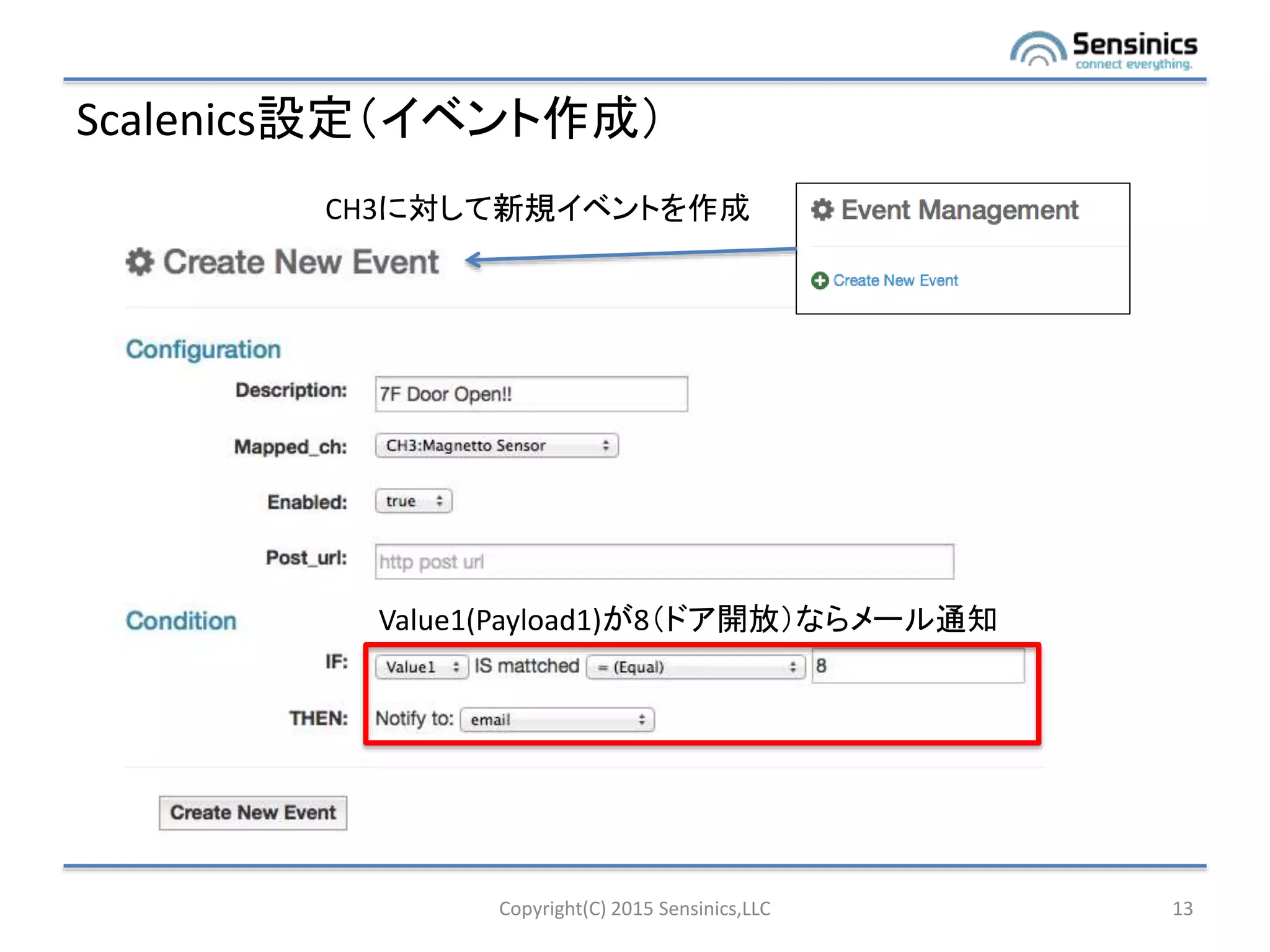

Copyright(C) 2015 Sensinics,LLC 13
CH3に対して新規イベントを作成
Value1(Payload1)が8（ドア開放）ならメール通知

14. ドアを開けてみる・・・
Copyright(C) 2015 Sensinics,LLC 14

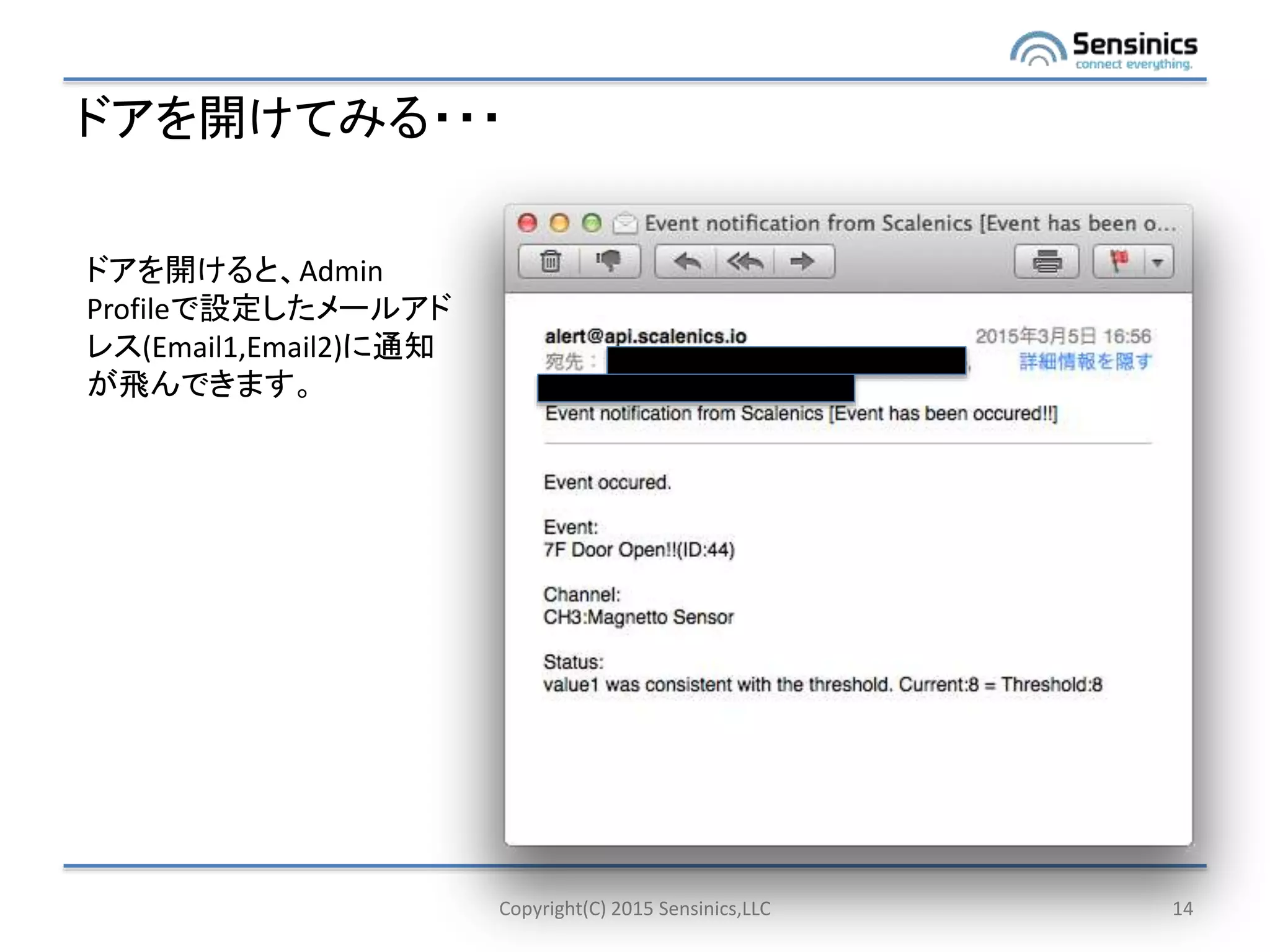

ドアを開けると、Admin
Profileで設定したメールアド
レス(Email1,Email2)に通知
が飛んできます。

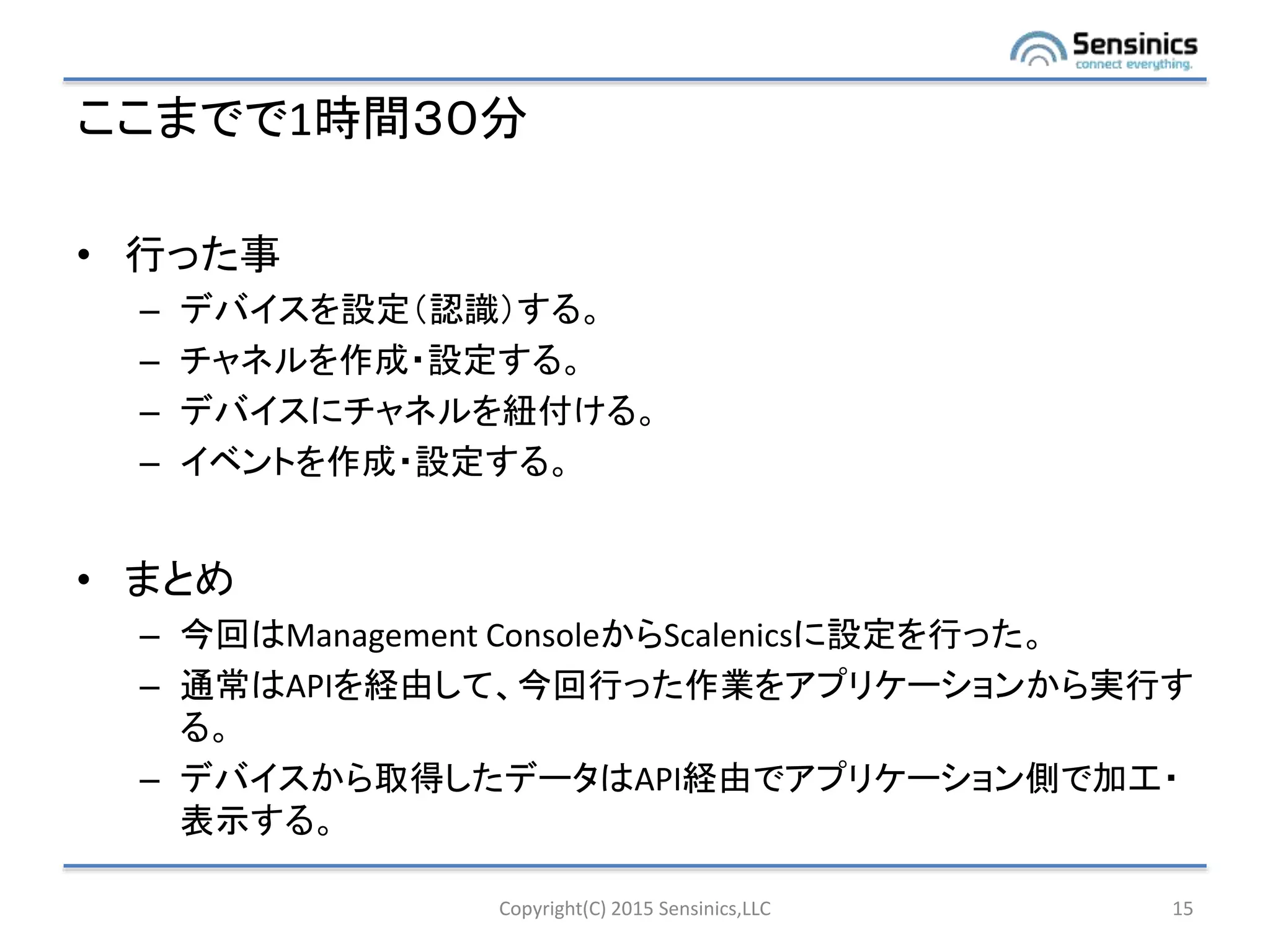

15. ここまでで1時間３０分
• 行った事
– デバイスを設定（認識）する。
– チャネルを作成・設定する。
– デバイスにチャネルを紐付ける。
– イベントを作成・設定する。
• まとめ
– 今回はManagement ConsoleからScalenicsに設定を行った。
– 通常はAPIを経由して、今回行った作業をアプリケーションから実行す
る。
– デバイスから取得したデータはAPI経由でアプリケーション側で加工・
表示する。
Copyright(C) 2015 Sensinics,LLC 15

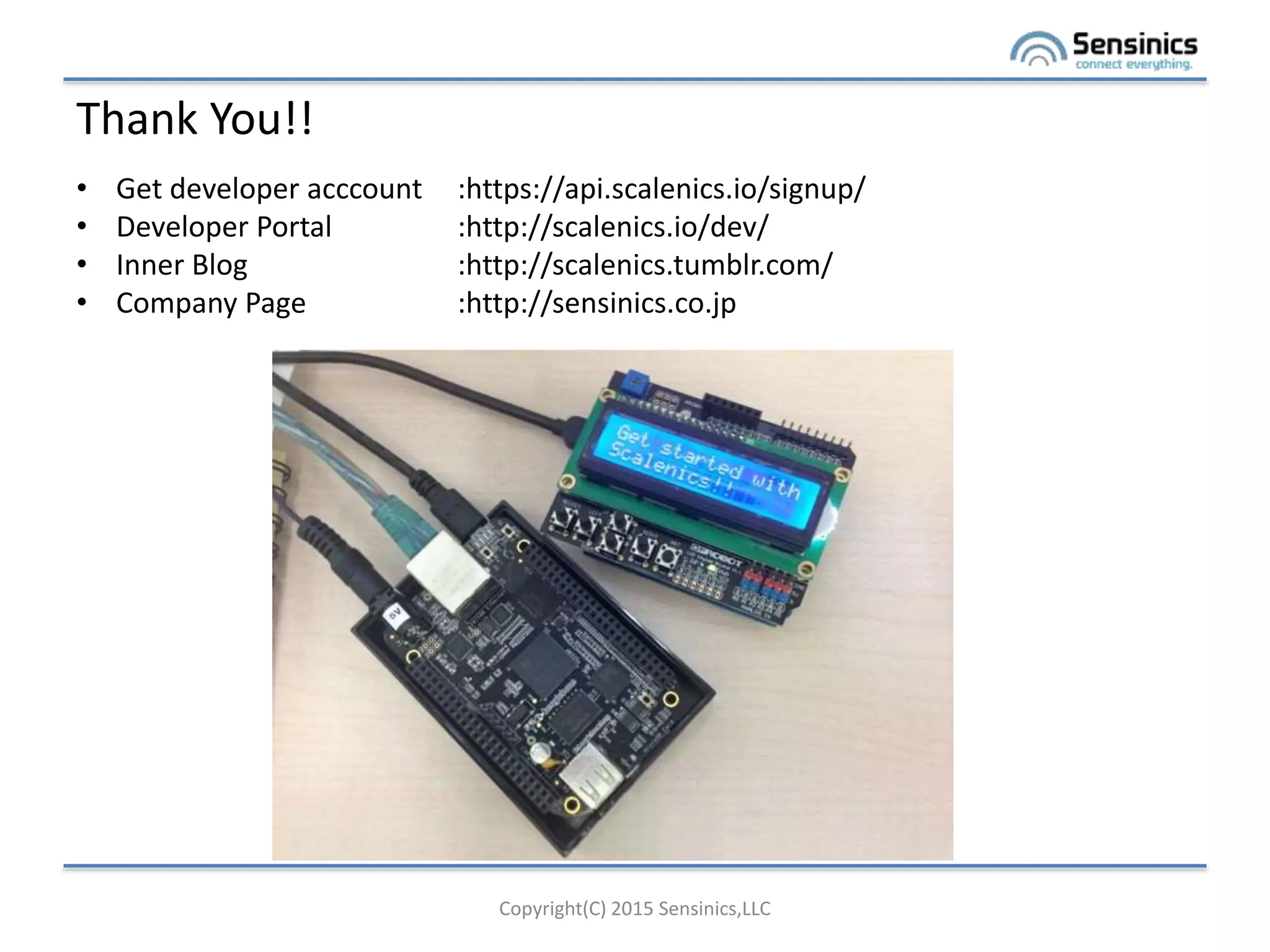

16. Thank You!!
Copyright(C) 2015 Sensinics,LLC
• Get developer acccount :https://api.scalenics.io/signup/
• Developer Portal :http://scalenics.io/dev/
• Inner Blog :http://scalenics.tumblr.com/
• Company Page :http://sensinics.co.jp
