Presentation for IOTLT Dec,17,2016

1. © 2016 LAPIS Semiconductor Co., Ltd.

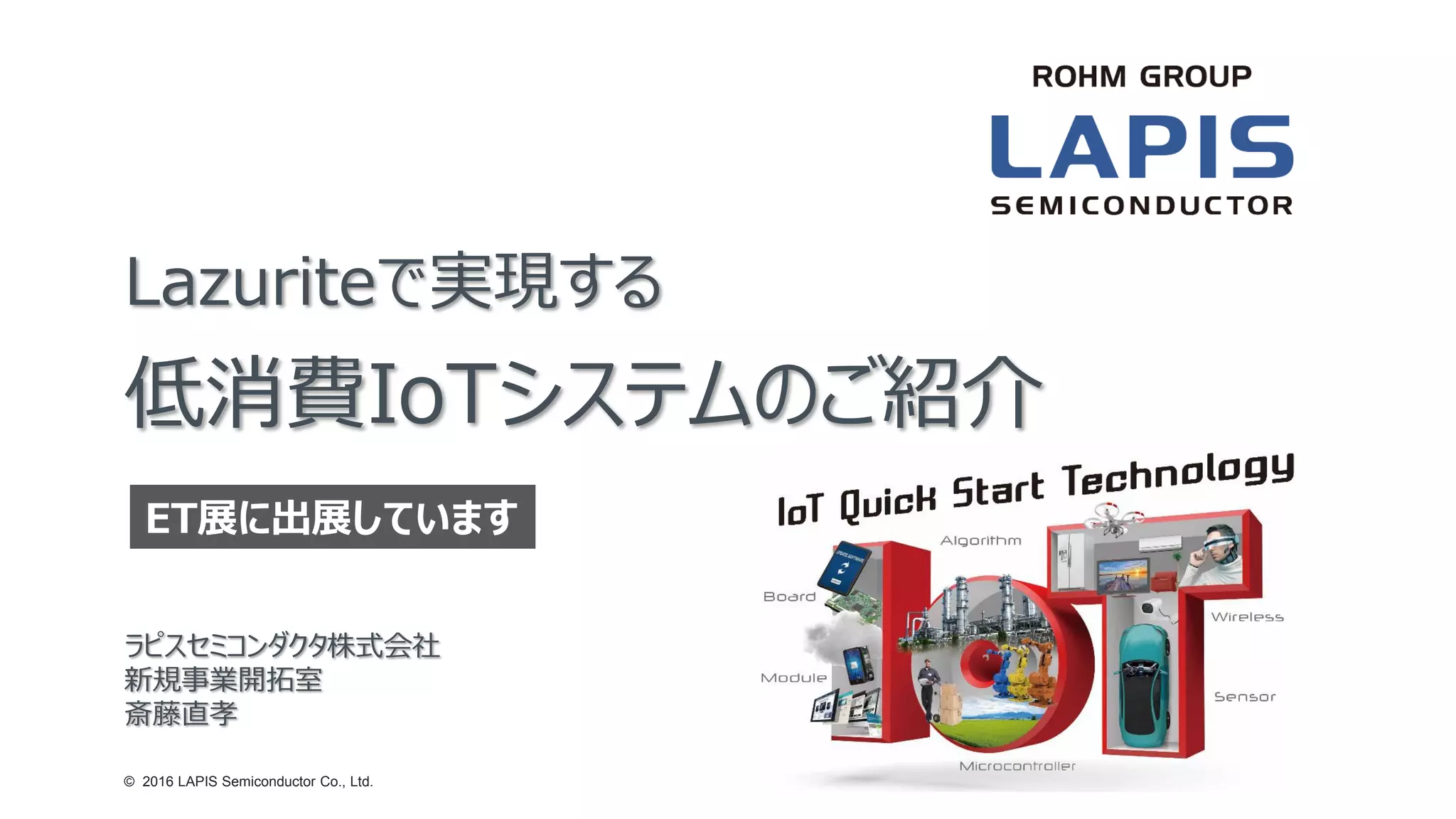

Lazuriteで実現する
低消費IoTシステムのご紹介
ラピスセミコンダクタ株式会社
新規事業開拓室
斎藤直孝
ET展に出展しています

2. P. 1© 2016 LAPIS Semiconductor Co., Ltd.

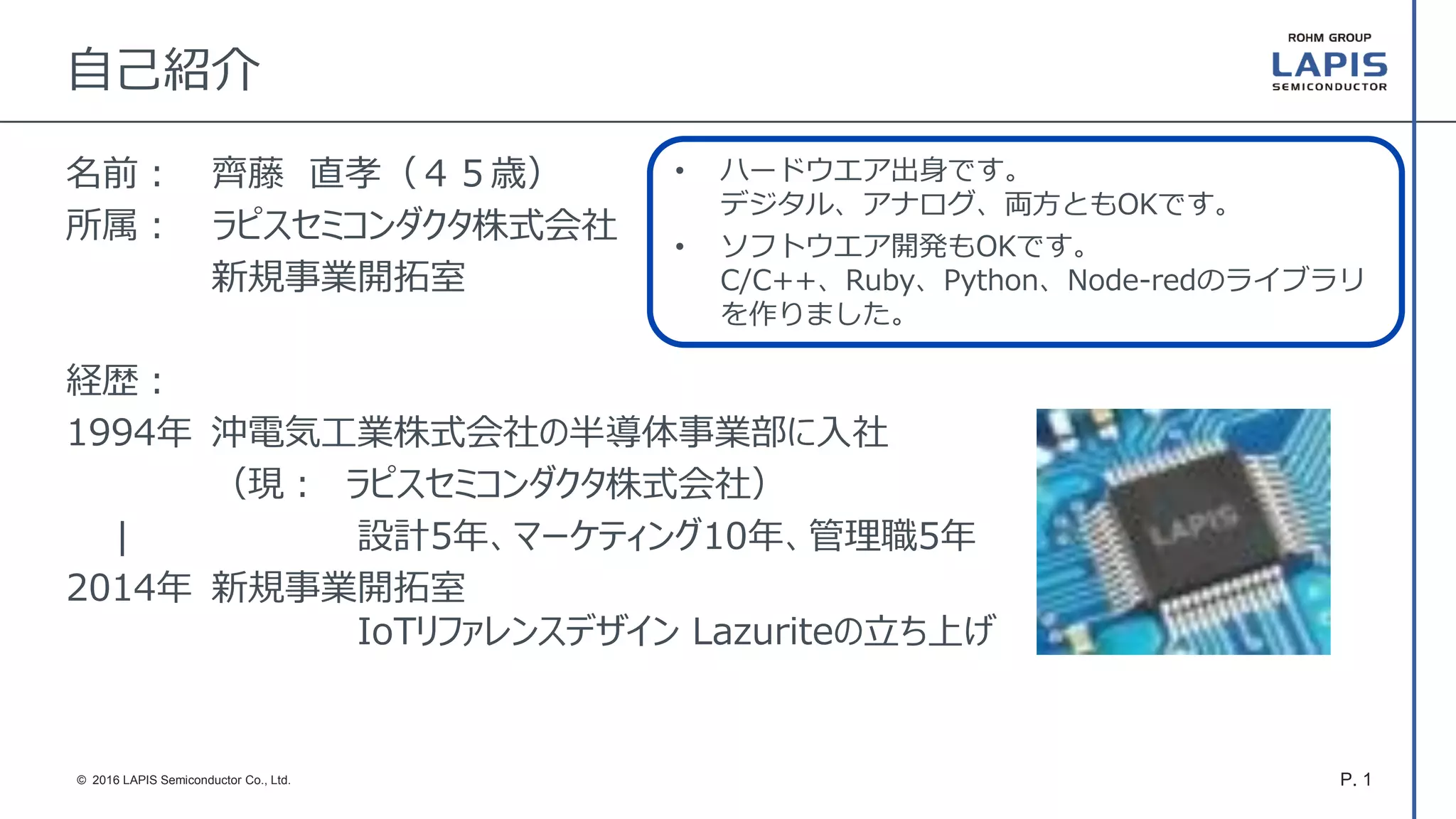

自己紹介
名前： 齊藤 直孝（４５歳）
所属： ラピスセミコンダクタ株式会社
新規事業開拓室
経歴：
1994年 沖電気工業株式会社の半導体事業部に入社
（現： ラピスセミコンダクタ株式会社）
| 設計5年、マーケティング10年、管理職5年
2014年 新規事業開拓室
IoTリファレンスデザイン Lazuriteの立ち上げ
• ハードウエア出身です。
デジタル、アナログ、両方ともOKです。
• ソフトウエア開発もOKです。
C/C++、Ruby、Python、Node-redのライブラリ
を作りました。

3. P. 2© 2016 LAPIS Semiconductor Co., Ltd.
2015年度版 2016年度版
Lazuriteといえば…
紙で作りました
CEATECで披露しているORIZURU
幅広い層の方々に知っていただくために開発しました

4. P. 3© 2016 LAPIS Semiconductor Co., Ltd.

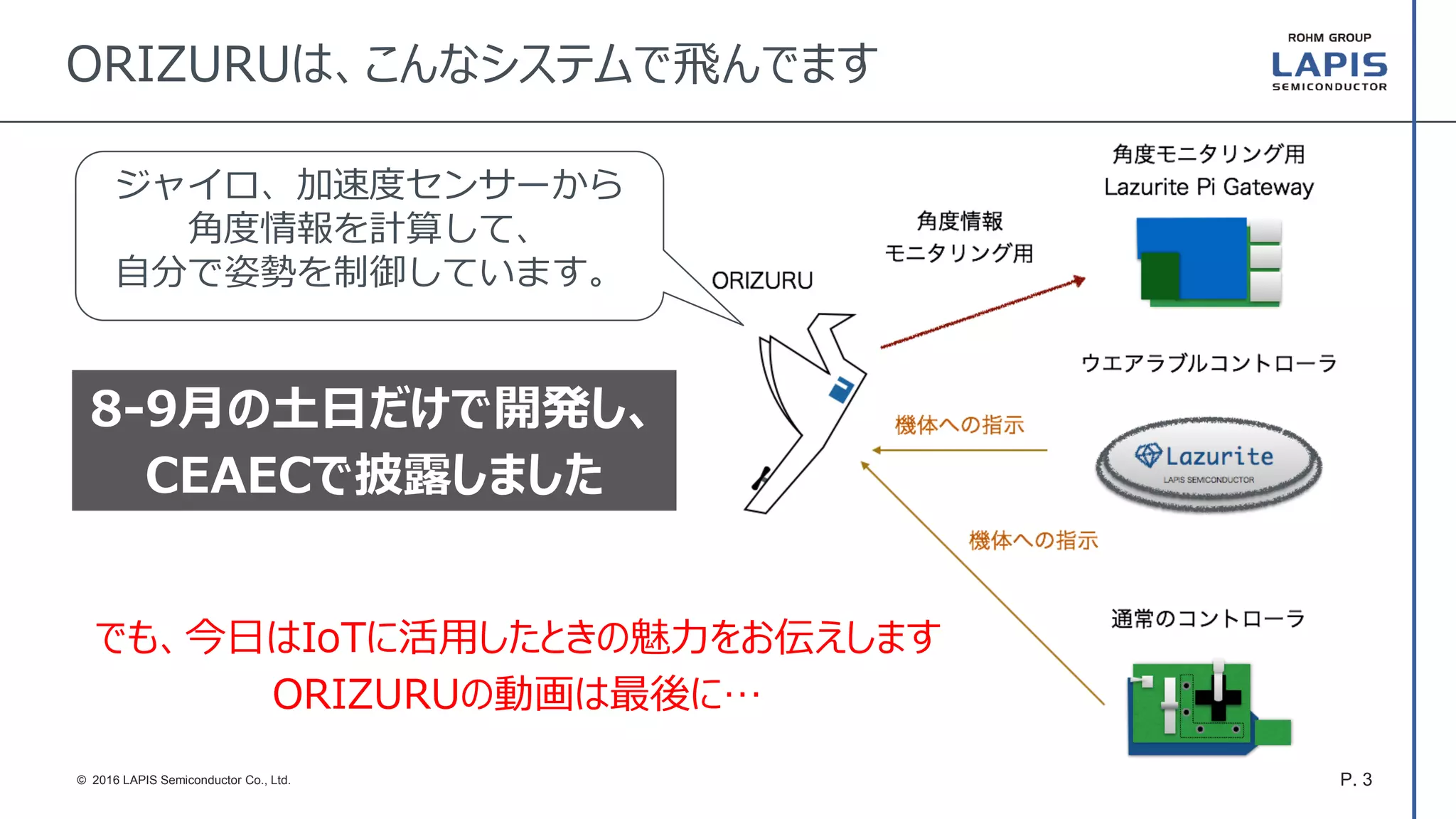

ORIZURUは、こんなシステムで飛んでます
ジャイロ、加速度センサーから
角度情報を計算して、
自分で姿勢を制御しています。
でも、今日はIoTに活用したときの魅力をお伝えします
ORIZURUの動画は最後に…

5. P. 4© 2016 LAPIS Semiconductor Co., Ltd.

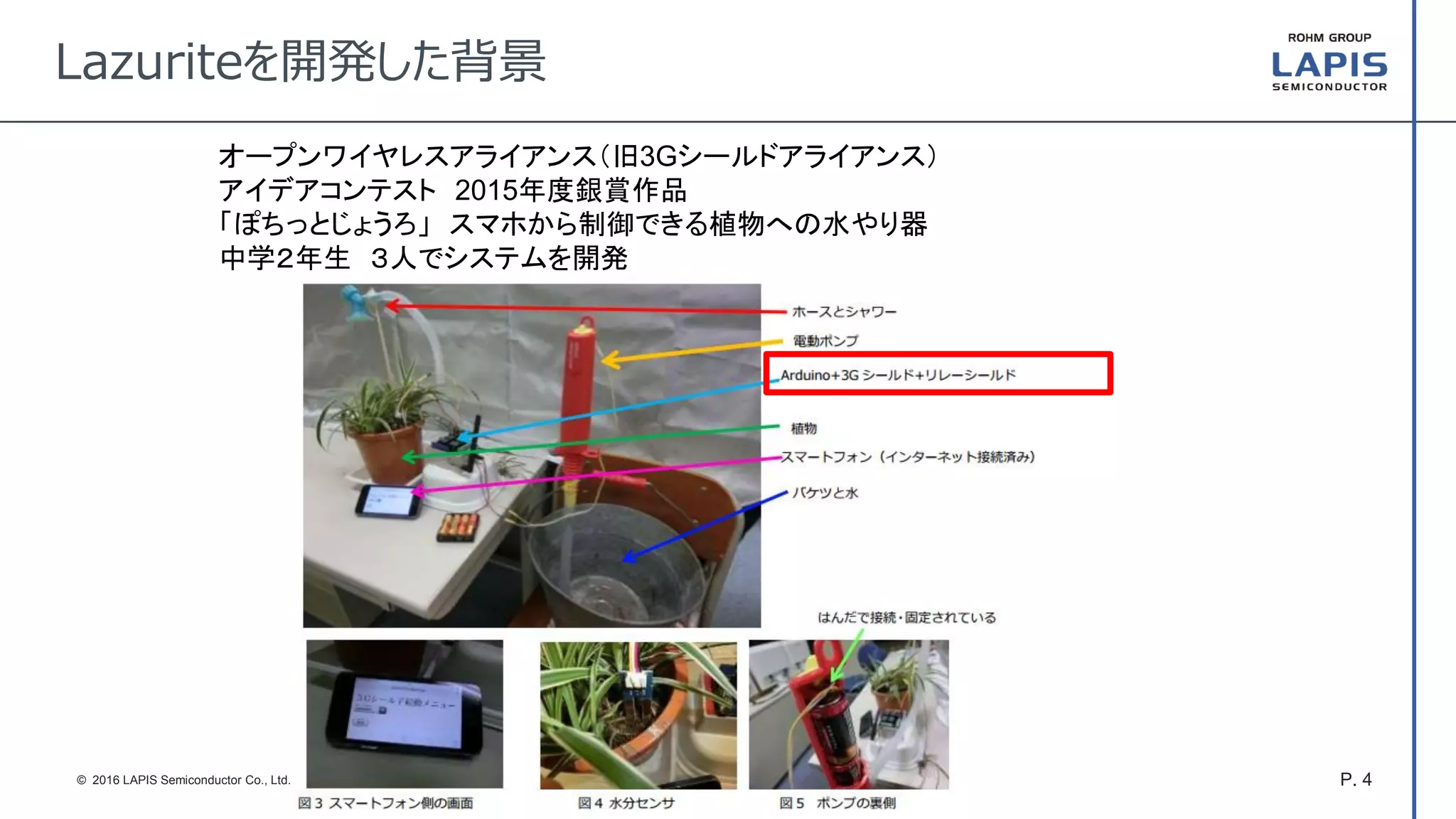

Lazuriteを開発した背景
オープンワイヤレスアライアンス（旧3Gシールドアライアンス）
アイデアコンテスト 2015年度銀賞作品
「ぽちっとじょうろ」 スマホから制御できる植物への水やり器
中学２年生 ３人でシステムを開発

6. P. 5© 2016 LAPIS Semiconductor Co., Ltd.

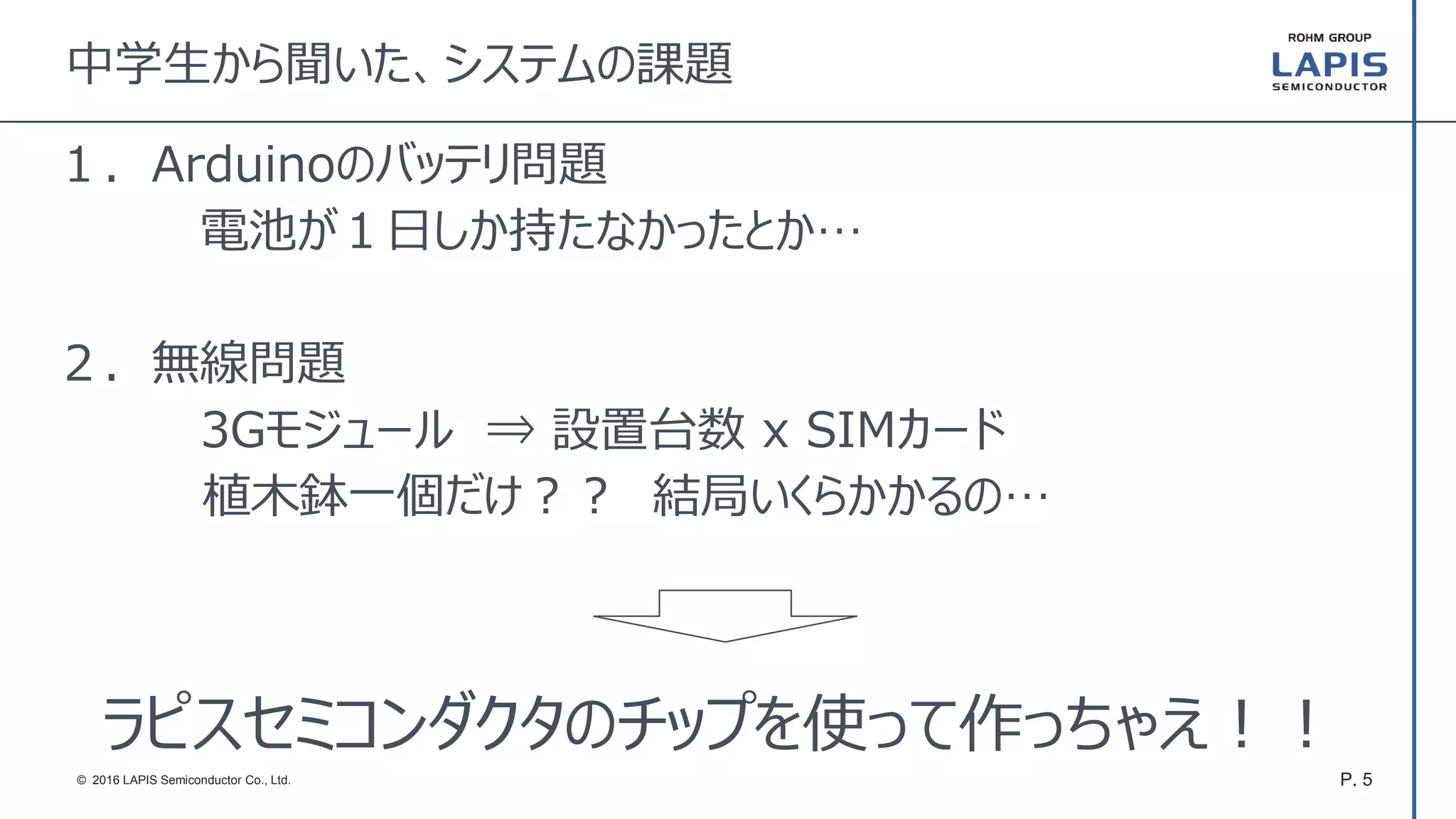

中学生から聞いた、システムの課題
１．Arduinoのバッテリ問題
電池が１日しか持たなかったとか…
２．無線問題
3Gモジュール ⇒ 設置台数 x SIMカード
植木鉢一個だけ？？ 結局いくらかかるの…
ラピスセミコンダクタのチップを使って作っちゃえ！！

7. P. 6© 2016 LAPIS Semiconductor Co., Ltd.

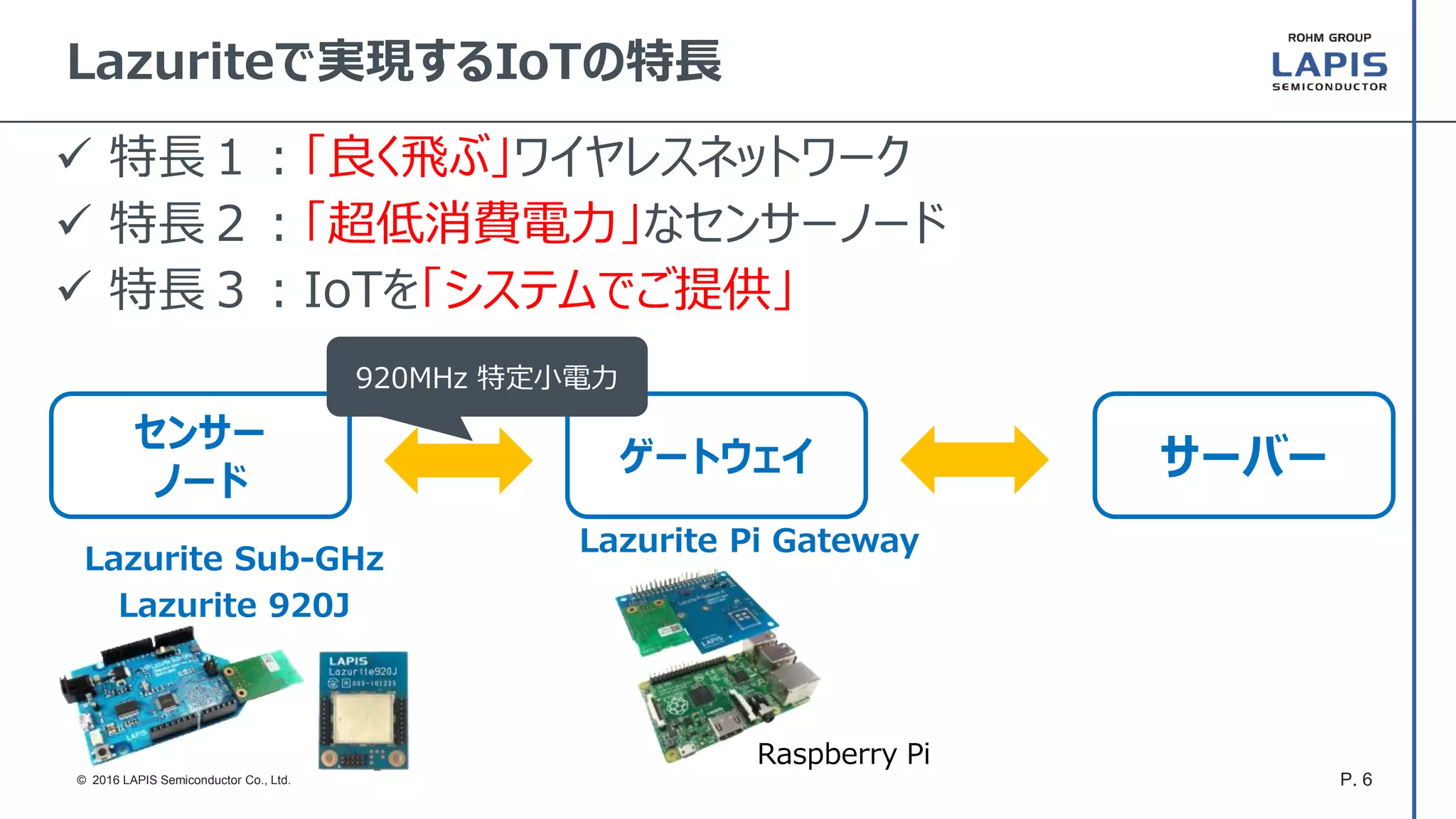

 特長１：「良く飛ぶ」ワイヤレスネットワーク
 特長２：「超低消費電力」なセンサーノード
 特長３：IoTを「システムでご提供」
Lazuriteで実現するIoTの特長
サーバー
センサー
ノード
ゲートウェイ
920MHz 特定小電力
Lazurite Pi Gateway
Lazurite Sub-GHz
Lazurite 920J
Raspberry Pi

8. P. 7© 2016 LAPIS Semiconductor Co., Ltd.

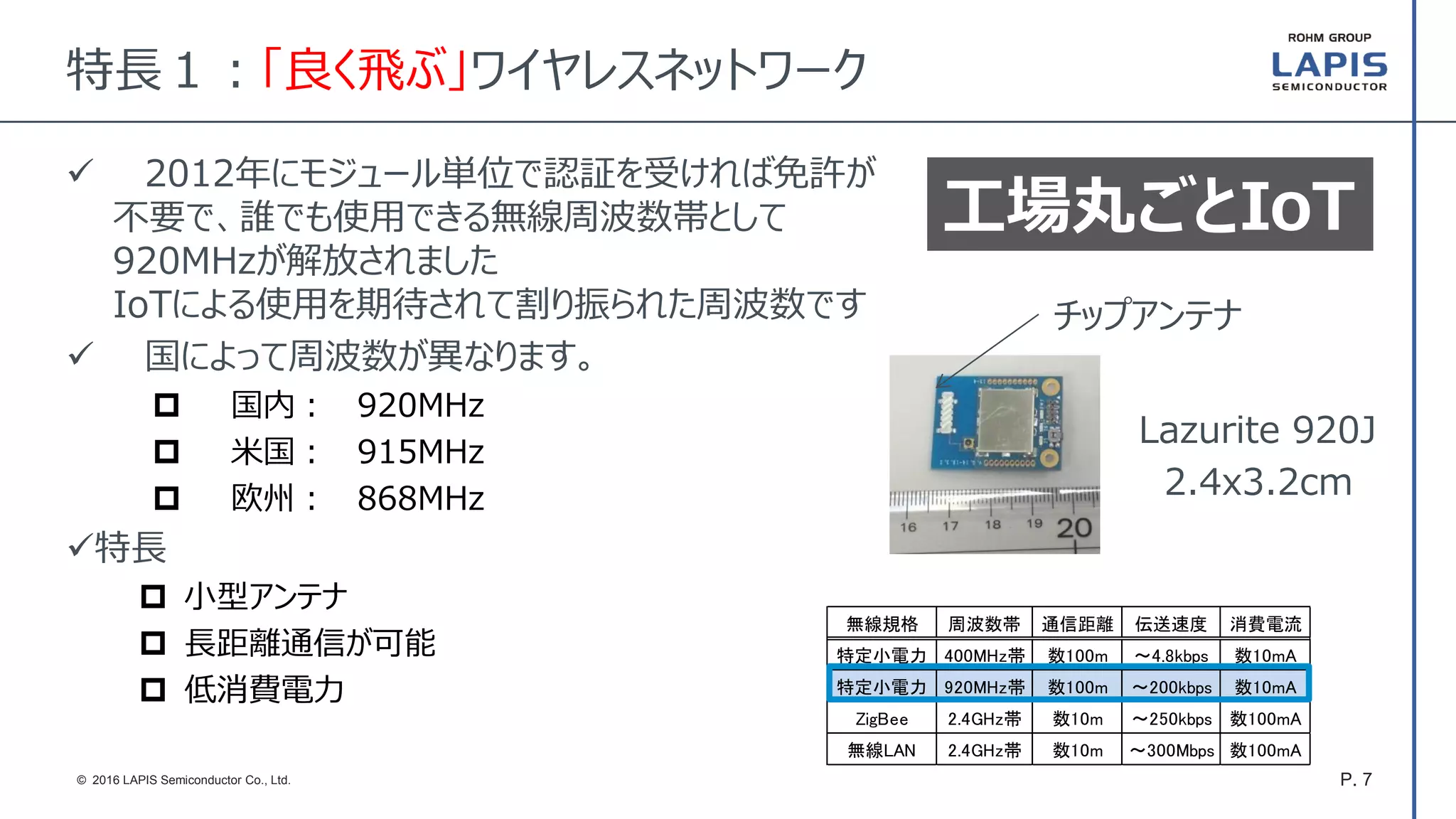

特長１：「良く飛ぶ」ワイヤレスネットワーク
 2012年にモジュール単位で認証を受ければ免許が
不要で、誰でも使用できる無線周波数帯として
920MHzが解放されました
IoTによる使用を期待されて割り振られた周波数です
 国によって周波数が異なります。
 国内： 920MHz
 米国： 915MHz
 欧州： 868MHz
特長
 小型アンテナ
 長距離通信が可能
 低消費電力
Lazurite 920J
2.4x3.2cm
チップアンテナ
無線規格 周波数帯 通信距離 伝送速度 消費電流
特定小電力 400MHz帯 数100m ～4.8kbps 数10mA
特定小電力 920MHz帯 数100m ～200kbps 数10mA
ZigBee 2.4GHz帯 数10m ～250kbps 数100mA
無線LAN 2.4GHz帯 数10m ～300Mbps 数100mA
工場丸ごとIoT

9. P. 8© 2016 LAPIS Semiconductor Co., Ltd.

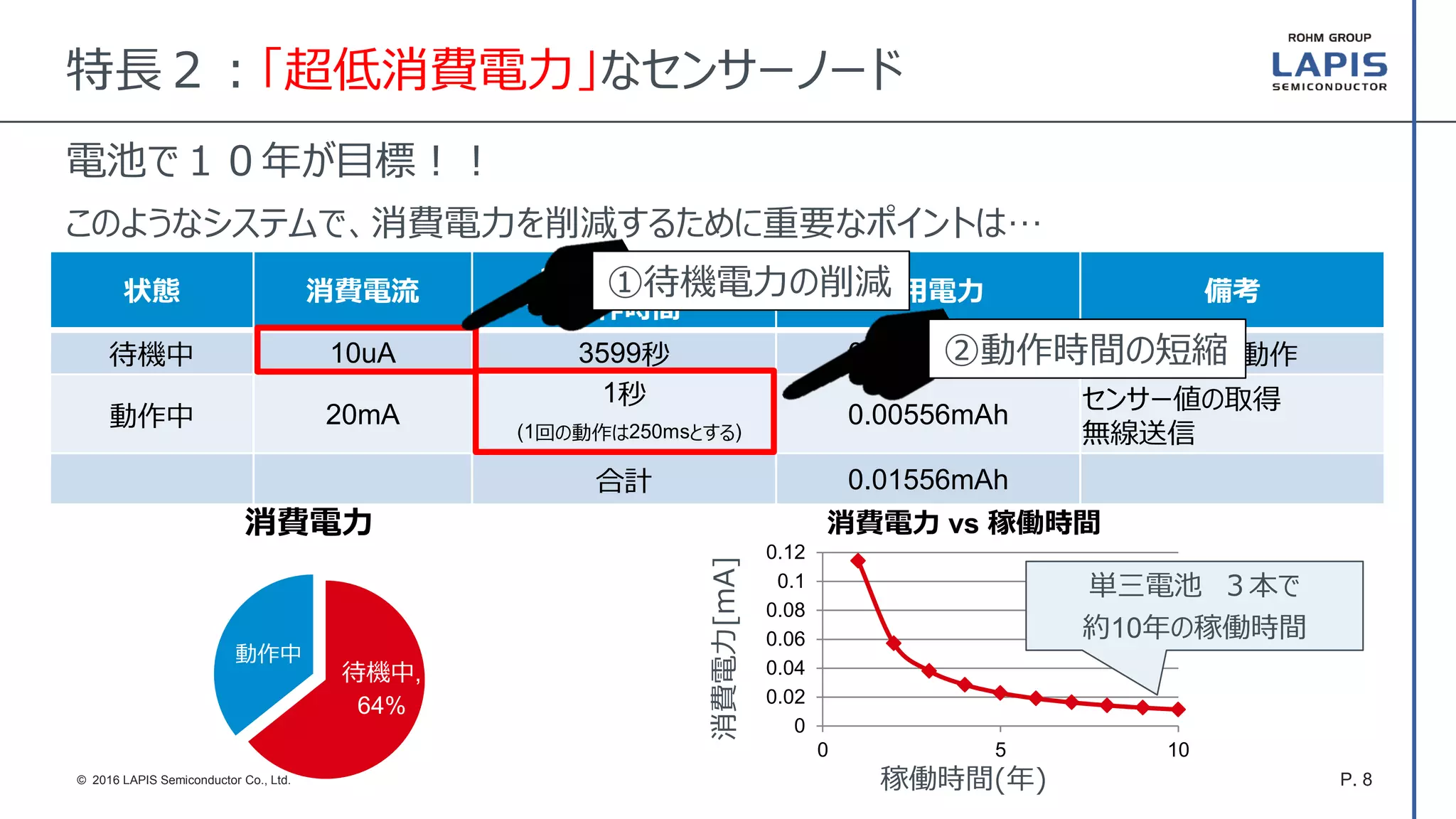

特長２：「超低消費電力」なセンサーノード
電池で１０年が目標！！
状態 消費電流
1時間当たりの
動作時間
使用電力 備考
待機中 10uA 3599秒 0.01000mAh 時計機能だけ動作
動作中 20mA
1秒
(1回の動作は250msとする)
0.00556mAh
センサー値の取得
無線送信
合計 0.01556mAh
待機中,
64%
動作中
消費電力
0
0.02
0.04
0.06
0.08
0.1
0.12
0 5 10
消費電力 vs 稼働時間
稼働時間(年)
消費電力[mA]
単三電池 ３本で
約10年の稼働時間
①待機電力の削減
②動作時間の短縮
このようなシステムで、消費電力を削減するために重要なポイントは…

10. P. 9© 2016 LAPIS Semiconductor Co., Ltd.

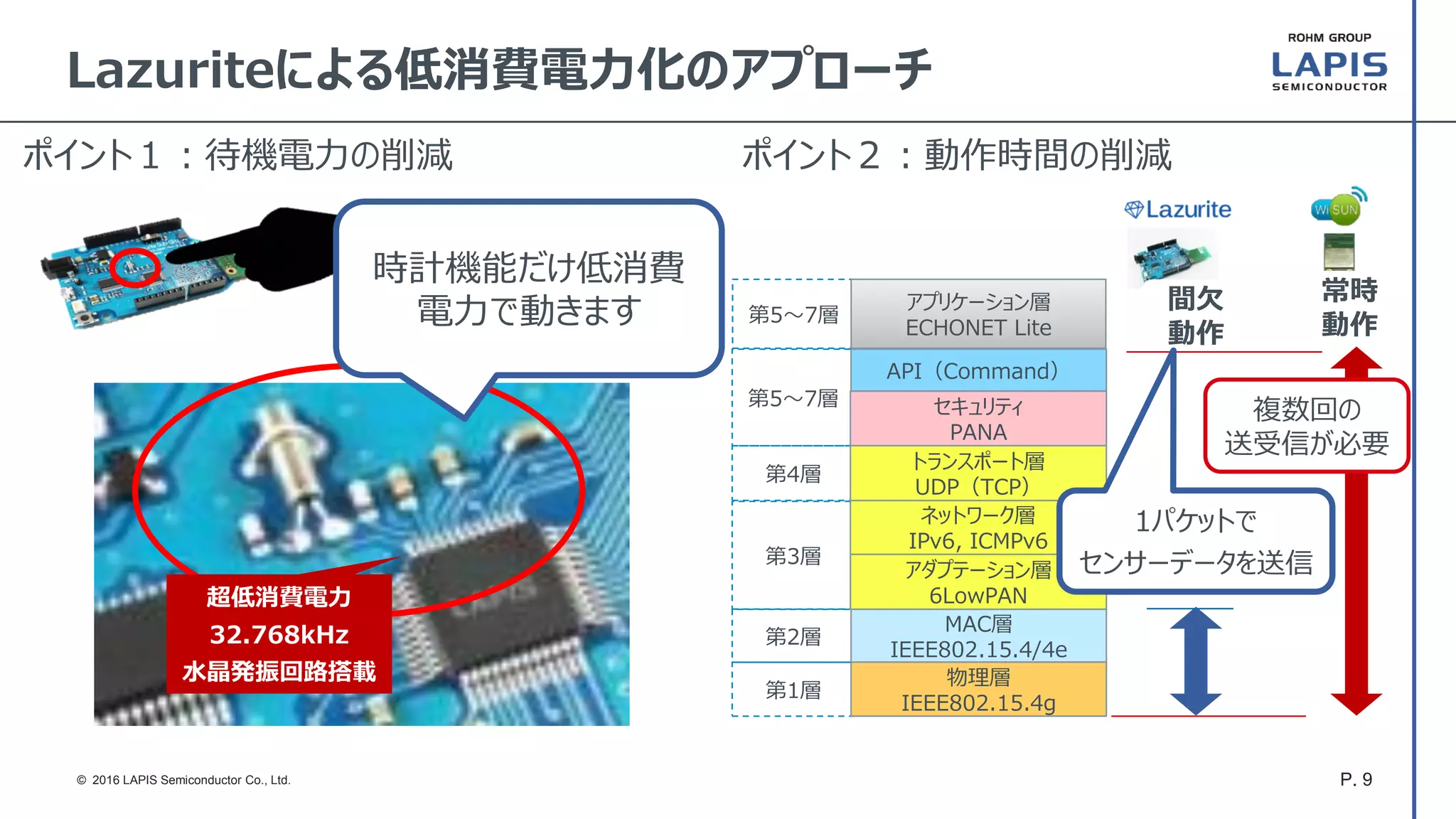

Lazuriteによる低消費電力化のアプローチ
時計機能だけ低消費
電力で動きます
ポイント１：待機電力の削減 ポイント２：動作時間の削減
第1層
第2層
第3層
第4層
第5～7層
物理層
IEEE802.15.4g
MAC層
IEEE802.15.4/4e
アダプテーション層
6LowPAN
ネットワーク層
IPv6, ICMPv6
トランスポート層
UDP（TCP）
セキュリティ
PANA
API（Command）
第5～7層
アプリケーション層
ECHONET Lite
常時
動作
間欠
動作
複数回の
送受信が必要
1パケットで
センサーデータを送信
超低消費電力
32.768kHz
水晶発振回路搭載

11. P. 10© 2016 LAPIS Semiconductor Co., Ltd.

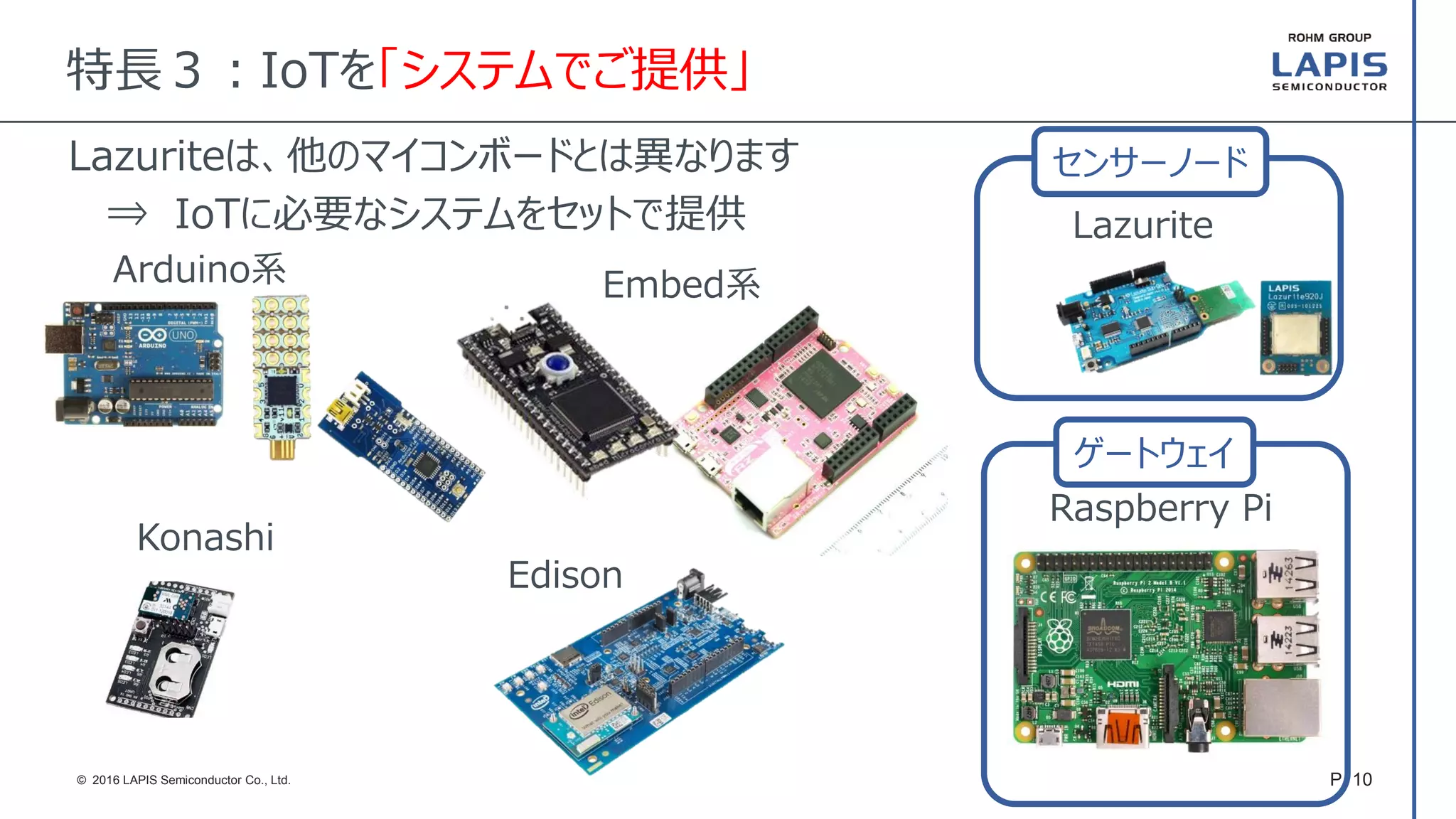

特長３：IoTを「システムでご提供」
Arduino系 Embed系
Edison
Konashi
Lazurite
Raspberry Pi
Lazuriteは、他のマイコンボードとは異なります
⇒ IoTに必要なシステムをセットで提供
センサーノード
ゲートウェイ

12. P. 11© 2016 LAPIS Semiconductor Co., Ltd.

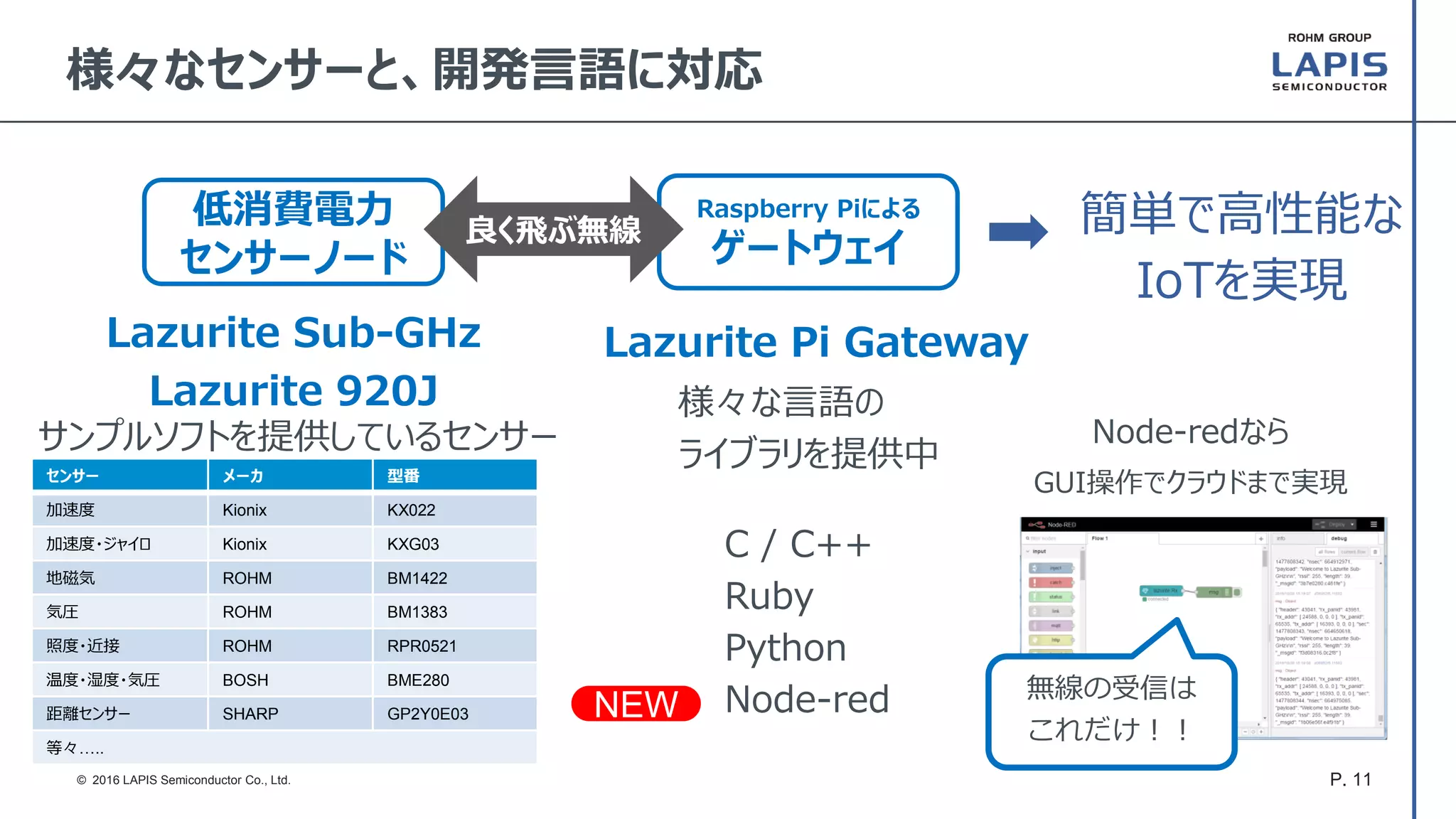

様々なセンサーと、開発言語に対応
Lazurite Sub-GHz
Lazurite 920J
低消費電力
センサーノード
サンプルソフトを提供しているセンサー
様々な言語の
ライブラリを提供中
Lazurite Pi Gateway
Raspberry Piによる
ゲートウェイ
C / C++
Ruby
Python
Node-red
簡単で高性能な
IoTを実現
良く飛ぶ無線
センサー メーカ 型番
加速度 Kionix KX022
加速度・ジャイロ Kionix KXG03
地磁気 ROHM BM1422
気圧 ROHM BM1383
照度・近接 ROHM RPR0521
温度・湿度・気圧 BOSH BME280
距離センサー SHARP GP2Y0E03
等々…..
NEW
Node-redなら
GUI操作でクラウドまで実現
無線の受信は
これだけ！！

13. P. 12© 2016 LAPIS Semiconductor Co., Ltd.

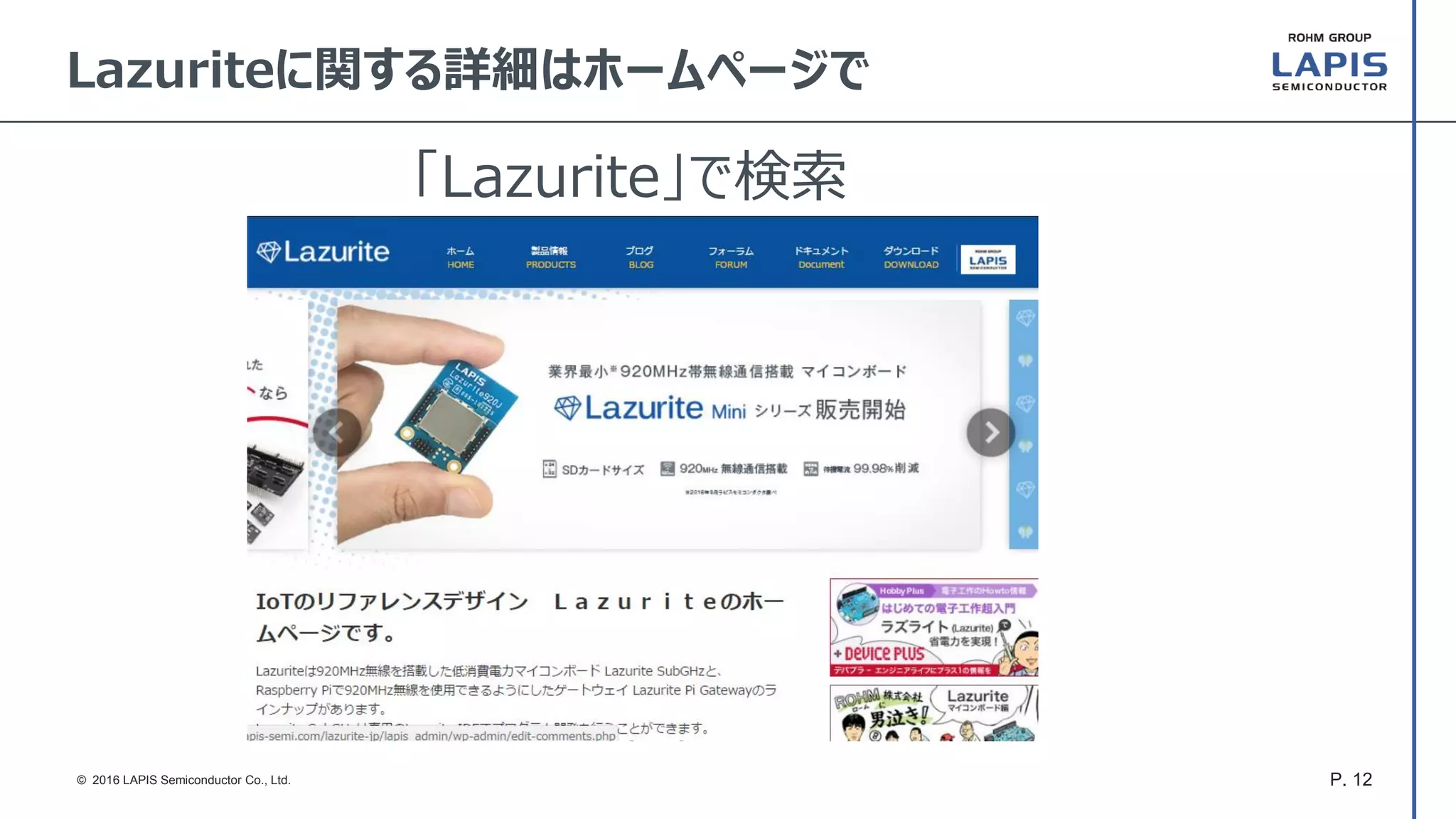

Lazuriteに関する詳細はホームページで
「Lazurite」で検索

14. P. 13© 2016 LAPIS Semiconductor Co., Ltd.

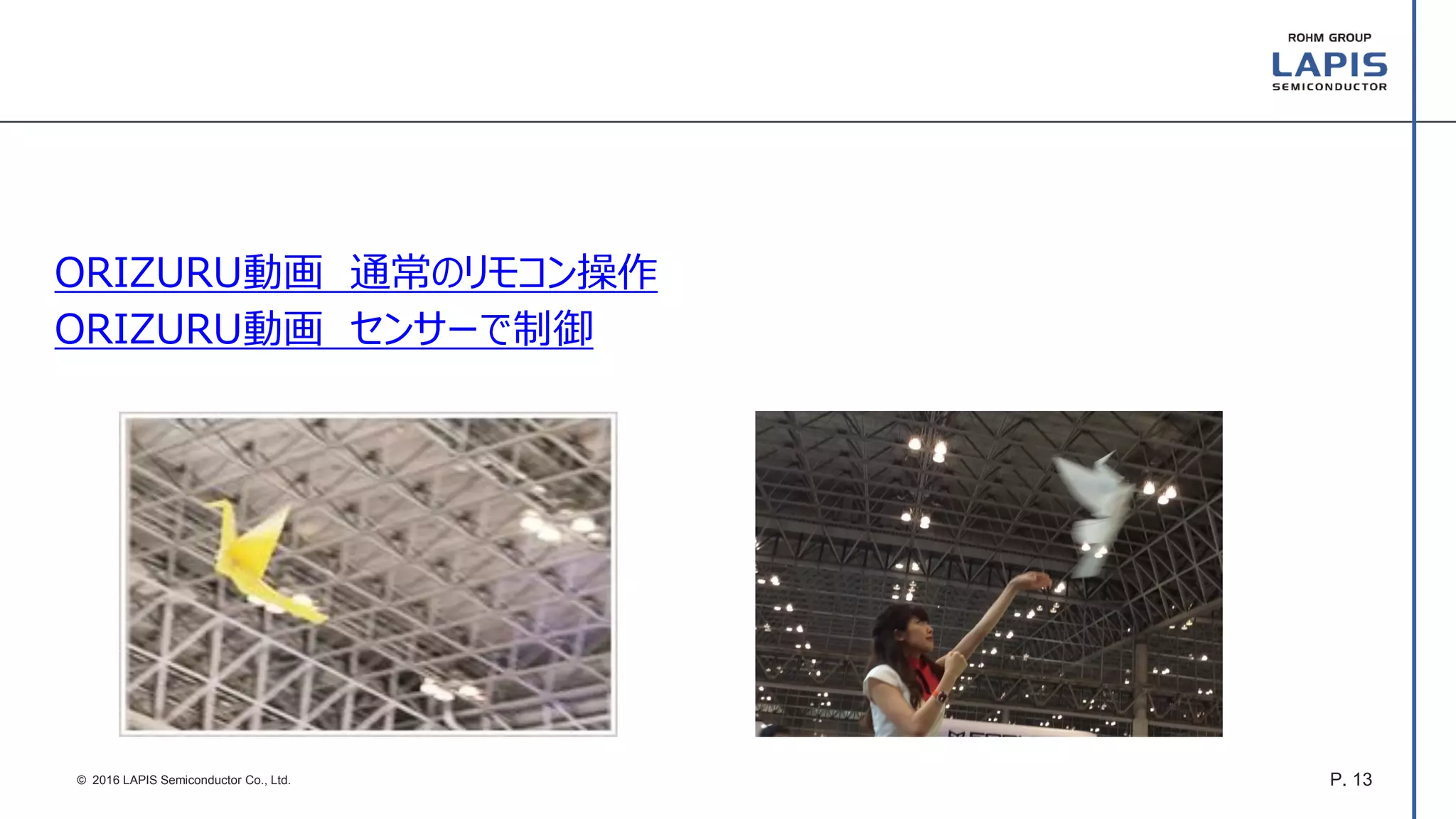

ORIZURU動画 通常のリモコン操作
ORIZURU動画 センサーで制御

15. P. 14© 2016 LAPIS Semiconductor Co., Ltd.
IoTのモジュールに何を期待していますか？
低消費電力で、無線が簡単につながればよいという人、welcomeです。
中小企業・町工場を狙っています。
お気軽にお声掛けください。
ご清聴ありがとうございました。
