2.  Когда совершается механическая работа?
 Определение механической работы.
 Математическая запись определения
механической работы.
 Единица измерения работы.
 Что характеризует мощность?
 Определение механической мощности.
 Математическая запись мощности.
 Единица мощности.

3. Рассчитайте работу, совершенную штангистом,
толкнувшим штангу массой 217,5 кг на высоту 2,3 м.
Определите развитую им при этом мощность, если
время подъема 0,2 с.

4. Рассчитайте работу, совершенную
штангистом, толкнувшим штангу массой 217,5 кг на
высоту 2,3 м. Определите развитую им при этом
мощность, если время подъема 0,2 с.
А =5002,5 Дж

5. Рассчитайте работу, совершенную
штангистом, толкнувшим штангу массой 217,5 кг на
высоту 2,3 м. Определите развитую им при этом
мощность, если время подъема 0,2 с.
А =5002,5 Дж
N= 25012, 5 Вт

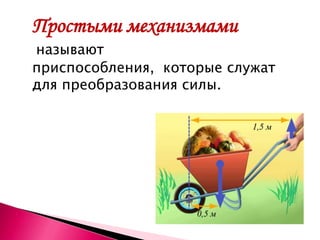

6. Простыми механизмами
называют
приспособления, которые служат
для преобразования силы.

7. Простые механизмы: рычаг, блок, ворот, клин, винт,
наклонная плоскость
7

8.  рычаг-простейшее механическое устройство,
представляющее собой твѐрдое тело
(перекладину),вращающееся вокруг точки опоры.
Стороны перекладины от точки опоры,
называются "плечами"рычага.

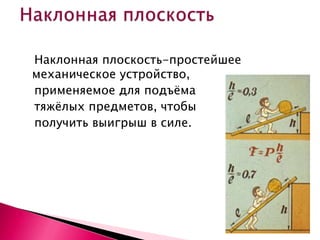

9. Наклонная плоскость-простейшее
механическое устройство,
применяемое для подъѐма
тяжѐлых предметов, чтобы
получить выигрыш в силе.

10. Блок-простой механизм
позволяющий изменять
прикладываемую силу по
направлению (неподвижный
блок), или по величине
(подвижный блок). Представляет
из себя колесо с жѐлобом по
окружности, вращающееся
вокруг
своей оси.

11. Клин - одна из
разновидностей наклонной
плоскости, это простой
механизм в виде
призмы, рабочие
поверхности которого
сходятся под острым углом.
Используется для
раздвижения, разделения на
части обрабатываемого
предмета.
Принцип клина используется
в таких инструментах и
орудиях, как
топор, зубило, нож, гвоздь, и
гла.

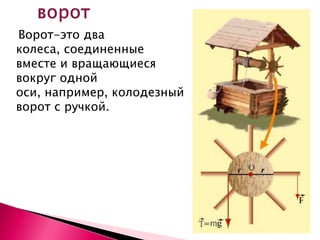

12. Ворот-это два
колеса, соединенные
вместе и вращающиеся
вокруг одной
оси, например, колодезный
ворот с ручкой.

13.  винт — простейший механизм. Резьба винта, в
сущности, представляет собой другой
простейший мехнизм — наклонную плоскость,
многократно обернутую вокруг цилиндра.
Примеры простых устройств с винтовой
резьбой — домкрат, болт с гайкой, тиски.

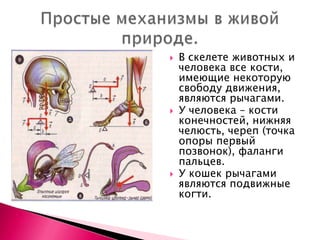

14.  В скелете животных и
человека все кости,
имеющие некоторую
свободу движения,
являются рычагами.
 У человека – кости
конечностей, нижняя
челюсть, череп (точка
опоры первый
позвонок), фаланги
пальцев.
 У кошек рычагами
являются подвижные
когти.

15.  «Колющие орудия»
многих животных и
растений – когти, рога,
зубы и колючки – по
форме напоминают клин
(видоизмененная
наклонная плоскость);
клину подобна и
заостренная голова
быстроходных рыб.
Многие из этих клиньев
имеют очень гладкие
твердые поверхности,
чем и достигается их
большая острота.

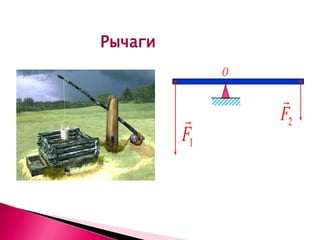

16. Рычаги
O

 F2
F1

17. Кратчайшее расстояние между точкой опоры и
прямой, вдоль которой действует сила, называется
плечом силы.
Обозначается малой латинской буквой l – плечо силы.
Си: [l] = [м] – метр.
17

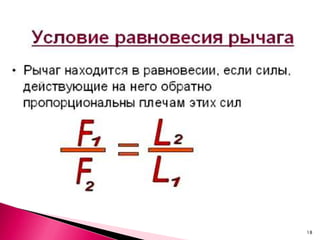

18. 18

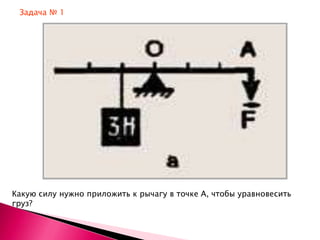

19. Задача № 1
Какую силу нужно приложить к рычагу в точке А, чтобы уравновесить
груз?

20. Где нужно поместить опору, чтобы рычаг был в равновесии
m1 =50 г m2 =150 г
20

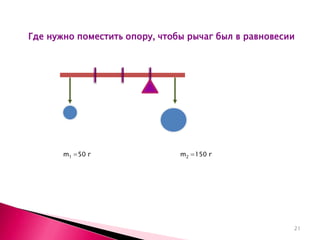

21. Где нужно поместить опору, чтобы рычаг был в равновесии
m1 =50 г m2 =150 г
21

22. Продолжите фразу
Рычаг – это…
Рычаг находится в равновесии, если…
Плечо силы – это…
Сила измеряется в …
Плечо силы измеряется в …
К простым механизмам относятся…
Простые механизмы нужны для…
22
