1. EL GPS
NOVES TECNOLOGIES APLICADES AL
DESPLAÇAMENT EN EL MEDI NATURAL.
Josep Xavier Llop Goterris

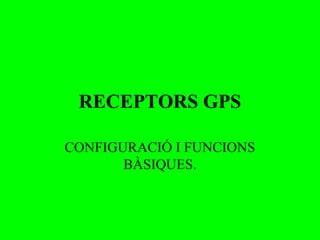

2. RECEPTORS GPS
CONFIGURACIÓ I FUNCIONS
BÀSIQUES.

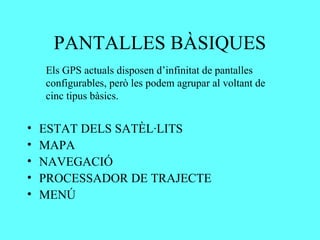

3. PANTALLES BÀSIQUES
Els GPS actuals disposen d’infinitat de pantalles
configurables, però les podem agrupar al voltant de
cinc tipus bàsics.
• ESTAT DELS SATÈL·LITS
• MAPA
• NAVEGACIÓ
• PROCESSADOR DE TRAJECTE
• MENÚ

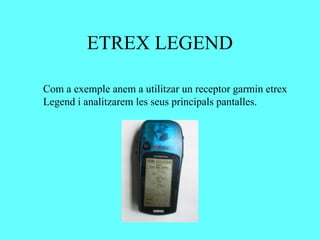

4. ETREX LEGEND
Com a exemple anem a utilitzar un receptor garmin etrex
Legend i analitzarem les seus principals pantalles.

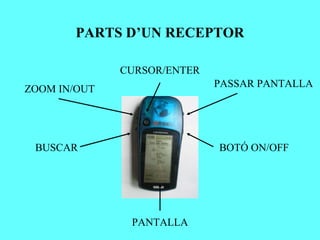

5. PARTS D’UN RECEPTOR
CURSOR/ENTER
PASSAR PANTALLA
ZOOM IN/OUT
BUSCAR BOTÓ ON/OFF
PANTALLA

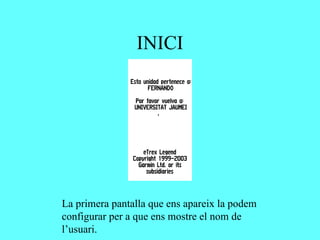

6. INICI
La primera pantalla que ens apareix la podem
configurar per a que ens mostre el nom de
l’usuari.

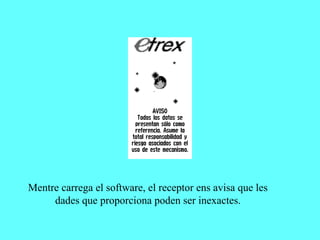

7. Mentre carrega el software, el receptor ens avisa que les
dades que proporciona poden ser inexactes.

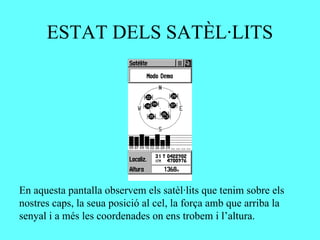

8. ESTAT DELS SATÈL·LITS
En aquesta pantalla observem els satèl·lits que tenim sobre els
nostres caps, la seua posició al cel, la força amb que arriba la
senyal i a més les coordenades on ens trobem i l’altura.

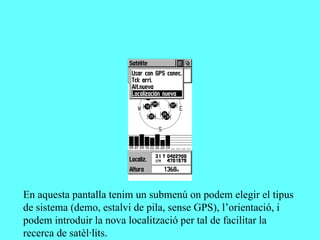

9. En aquesta pantalla tenim un submenú on podem elegir el tipus
de sistema (demo, estalvi de pila, sense GPS), l’orientació, i
podem introduir la nova localització per tal de facilitar la
recerca de satèl·lits.

10. En totes les pantalles tenim també un submenú des del qual
podem accedir a les cinc pantalles principals.

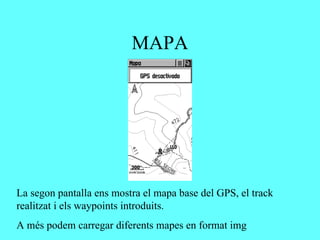

11. MAPA
La segon pantalla ens mostra el mapa base del GPS, el track
realitzat i els waypoints introduits.
A més podem carregar diferents mapes en format img

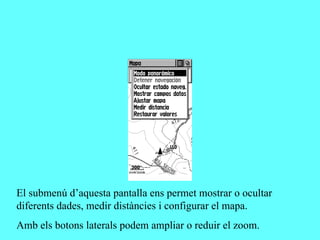

12. El submenú d’aquesta pantalla ens permet mostrar o ocultar
diferents dades, medir distàncies i configurar el mapa.
Amb els botons laterals podem ampliar o reduir el zoom.

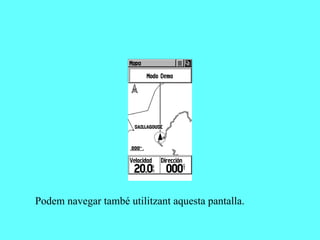

13. Podem navegar també utilitzant aquesta pantalla.

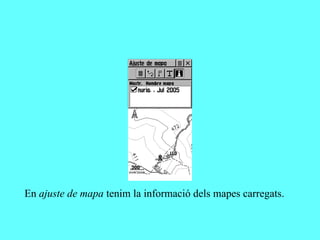

14. En ajuste de mapa tenim la informació dels mapes carregats.

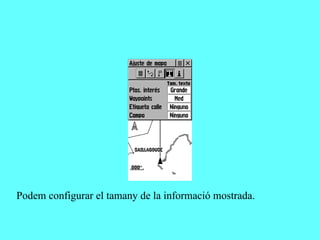

15. Podem configurar el tamany de la informació mostrada.

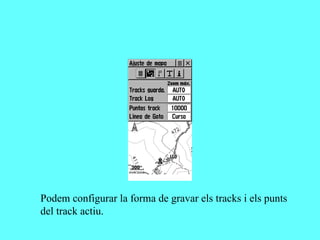

16. Podem configurar la forma de gravar els tracks i els punts
del track actiu.

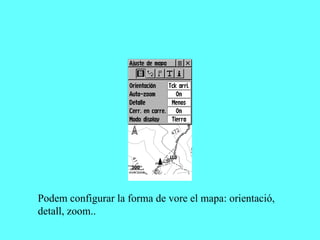

17. Podem configurar la forma de vore el mapa: orientació,
detall, zoom..

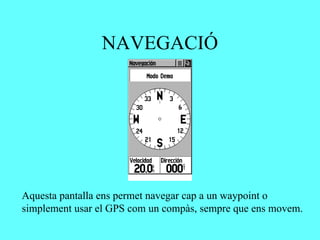

18. NAVEGACIÓ
Aquesta pantalla ens permet navegar cap a un waypoint o
simplement usar el GPS com un compàs, sempre que ens movem.

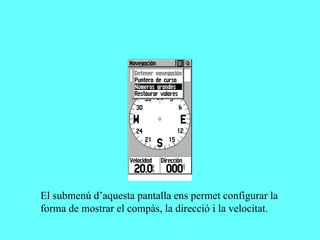

19. El submenú d’aquesta pantalla ens permet configurar la
forma de mostrar el compàs, la direcció i la velocitat.

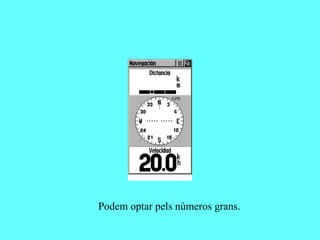

20. Podem optar pels números grans.

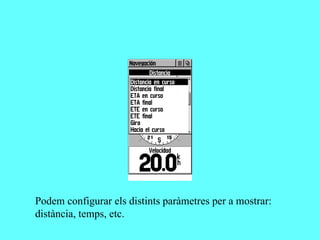

21. Podem configurar els distints paràmetres per a mostrar:
distància, temps, etc.

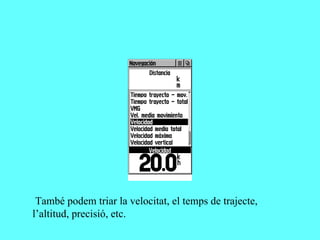

22. També podem triar la velocitat, el temps de trajecte,
l’altitud, precisió, etc.

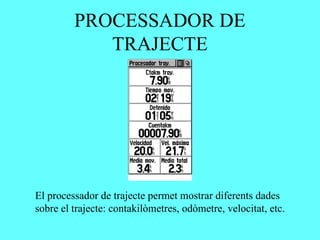

23. PROCESSADOR DE
TRAJECTE
El processador de trajecte permet mostrar diferents dades
sobre el trajecte: contakilòmetres, odòmetre, velocitat, etc.

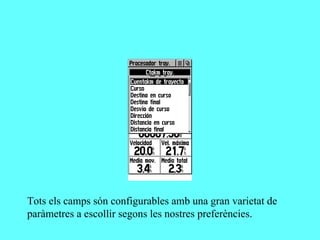

24. Tots els camps són configurables amb una gran varietat de
paràmetres a escollir segons les nostres preferències.

25. Podem configurar temps i velocitats.

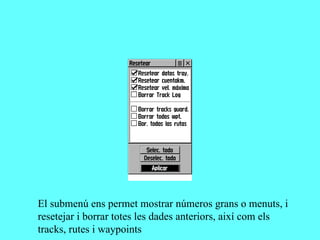

27. El submenú ens permet mostrar números grans o menuts, i
resetejar i borrar totes les dades anteriors, així com els
tracks, rutes i waypoints

28. MENU PRINCIPAL
Al menú principal accedim a la gestió de tracks, rutes i
waypoints i al menú de configuració (ajustar).
Ens mostra també data, hora i l’estat de les piles.

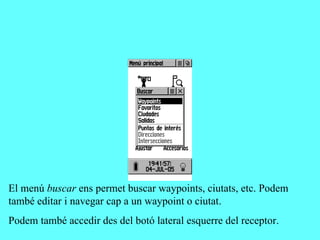

29. El menú buscar ens permet buscar waypoints, ciutats, etc. Podem
també editar i navegar cap a un waypoint o ciutat.
Podem també accedir des del botó lateral esquerre del receptor.

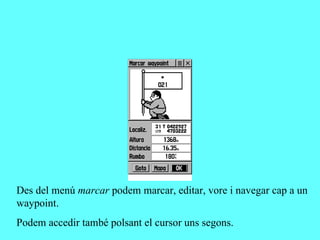

30. Des del menú marcar podem marcar, editar, vore i navegar cap a un
waypoint.
Podem accedir també polsant el cursor uns segons.

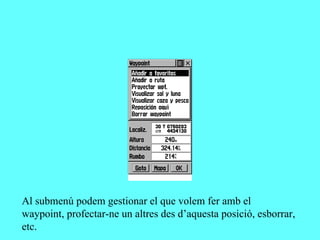

31. Al submenú podem gestionar el que volem fer amb el
waypoint, profectar-ne un altres des d’aquesta posició, esborrar,
etc.

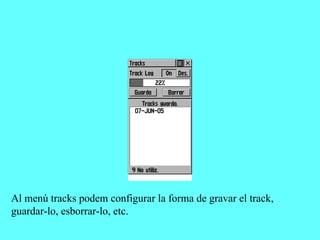

32. Al menú tracks podem configurar la forma de gravar el track,
guardar-lo, esborrar-lo, etc.

33. MENÚ ACCESORIS
Al menú accesorios tenim accés a un calendari on també
podem realitzar anotacions; calculadora i càlcul d’àrees
(realitzant un track) entre d’altres.

34. Dins el menú accesorios la funció sol y luna ens informa de l’hora
d’eixida i posta del sol i la lluna al lloc, data i hora que li
assenyalem, i la seua posició al cel en eixe moment.

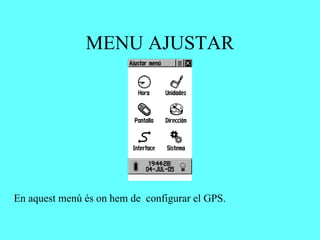

35. MENU AJUSTAR
En aquest menú és on hem de configurar el GPS.

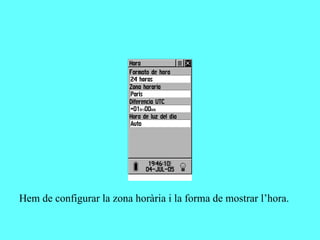

36. Hem de configurar la zona horària i la forma de mostrar l’hora.

37. Podem configurar el contrast de la pantalla i el temps
d’il·luminació

38. Hem de configurar el format de la projecció, el Datum i les unitats
de mesura que volem emprar.

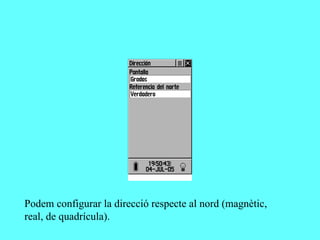

39. Podem configurar la direcció respecte al nord (magnètic,
real, de quadrícula).

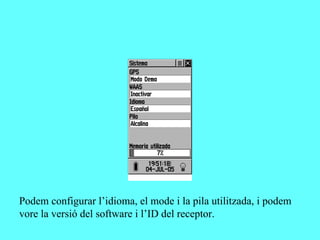

40. Podem configurar l’idioma, el mode i la pila utilitzada, i podem
vore la versió del software i l’ID del receptor.

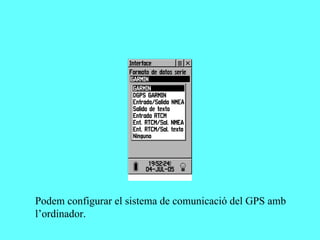

41. Podem configurar el sistema de comunicació del GPS amb
l’ordinador.

42. Després de tot això ja estem preparats per a eixir
al camp a usar el GPS, però cal dur sempre un
mapa i un compàs, doncs el GPS és un
instrument més d’orientació i pot fallar en
qualsevol moment.
