Dokumen ini menjelaskan penggunaan multimeter untuk mengukur arus dan tegangan AC, serta bagaimana nilai yang ditunjukkan adalah nilai RMS meskipun arus dan tegangan AC bersifat berubah-ubah. Selain itu, dijelaskan juga fungsi osiloskop sebagai alat ukur yang menampilkan sinyal listrik dalam bentuk grafik, memberikan informasi tentang berbagai parameter sinyal seperti amplitudo dan frekuensi. Rencana untuk pertemuan berikutnya adalah merakit rangkaian penyearah.

1. Osiloskop
Elektronika 2

2. Bagaimana cara mengukur arus
atau tegangan AC?

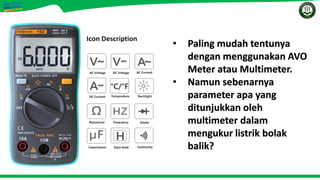

3. • Paling mudah tentunya
dengan menggunakan AVO
Meter atau Multimeter.
• Namun sebenarnya
parameter apa yang
ditunjukkan oleh
multimeter dalam
mengukur listrik bolak
balik?

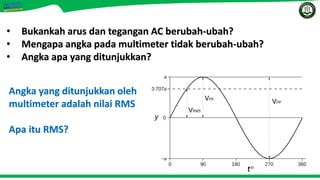

4. • Bukankah arus dan tegangan AC berubah-ubah?
• Mengapa angka pada multimeter tidak berubah-ubah?
• Angka apa yang ditunjukkan?
Angka yang ditunjukkan oleh
multimeter adalah nilai RMS
Apa itu RMS?

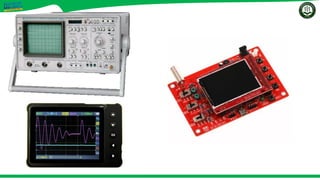

5. Oscilloscope atau osiloskop adalah alat ukur listrik yang digunakan untuk
menampilkan dan menganalisis sinyal listrik dalam bentuk gelombang.
Alat ini dapat menunjukkan bagaimana tegangan dan arus berubah seiring
waktu pada suatu rangkaian listrik.
Osiloskop dapat mengukur berbagai parameter sinyal,
seperti amplitudo, frekuensi, fase, dan waktu
• Osiloskop bekerja dengan menangkap sinyal listrik dan menampilkan
hasilnya dalam bentuk grafik pada layar.
• Grafik yang dihasilkan biasanya berupa gelombang sinusoidal atau pulsa,
dan dapat membantu dalam menganalisis karakteristik sinyal listrik,
seperti tegangan puncak, periode, dan frekuensi.

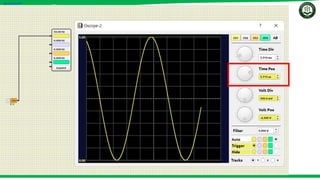

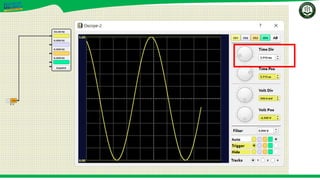

9. Mari Kita Coba!

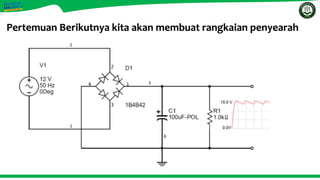

10. Pertemuan Berikutnya kita akan membuat rangkaian penyearah
