PROFIBUS Intro
pupena_san@ukr.net
1
План
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
2
1. PROFIBUS Основи.
2. Фізичний рівень PROFIBUS.
3. Базові функції PROFIBUS DP (single master, Cyclical DX, MS0).
4. Інші функції PROFIBUS DP (multimaster, MS1, MS2).
Література
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
3
Скорочена онлайн версія
PROFIBUS Manual by Max Felser Edition 1.2.3 published
at Tuesday, July 09, 2013 © 2013 Max Felser
Decentralization with PROFIBUS DP/DPV1: Architecture
and Fundamentals, Configuration and Use with SIMATIC S7
2nd Revised and Enlarged Edition, 2003 Edition
Історія
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
4
PROFIBUS – Process Field Bus
1987 – початок суспільної роботи 21 німецька компанія і інститути
1989 – PROFIBUS Nutzerorganisation e.V. (PROFIBUS User Organisation, PNO)
~ 1990 – PROFIBUS FMS (Field bus Message Specification)
1991 – DIN 19245
1993 - PROFIBUS DP (Decentralised Peripherals) -> DIN 19245
~ середина 90-х - PROFIBUS PA
1995 – PI (PROFIBUS International, тепер PROFIBUS & PROFINET International )
1996 – PROFIBUS затверджені в EN 50170
~ 2000 - PROFIBUS затверджені в IEC 61158
>2000 – розвиток PROFIBUS DP, поява PROFINET, IEC 61784 …
Історія розвитку та стандартизації промислових мереж
Сім'я PROFIBUS
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
5
Сім'я PROFIBUS
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
6
PROFIBUS DP - Decentralised Periphery
PROFIBUS PA - Process Automation
PROFINET
"Будівельні блоки" розподіленої системи
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
7
PROFIBUS в контексті OSI
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
8
PROFINET в контексті OSI
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
9
Фізичний рівень
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
10
характеристик
а
RS485 RS-485-IS MBP (для PA) Fiber Optic
PhInterface RS-485, NRZ синхронний нтер-
фейс, модуляція
постійної напру-
ги, манчестерське
кодування
NRZ
PhMedia екранована вита пара,
кабелі A та B;
подвійна
екранована вита
пара, кабелі A та B;
екранована вита
пара типів A-D;
оптоволоконні
мультимодові
кабелі: пластикові,
скляні, PCF
PhTopology шина шина/дерево зірка/кільце/шин
а
PhLdrop допускається тільки з використанням активних
з’єднувачів;
<30 м, PhLength=
Σ PhLdrop+Ltrunk
допускається
PhBaudRate 9600 кбіт/с - 12 Мбіт/с 9600 кбіт/с - 1.5
Мбіт/с
31.25 Кбіт/с 9600 кбіт/с - 12
Мбіт/с
PhSegment сегментація з використанням репітерів/мостів, сегментних з’єднувачів
9 9 4 не обмежена
PhNodes 32 (126 на всю мережу) 126 на мережу
PhLength до 1000 м (при 187 кбіт/с), термінатор 390 Ом в
обох кінцях лінії
1900 м,
термінатор (100
Ом+1мкФ) в обох
кінцях лінії
кілька кілометрів
PhSupply можливе до 30 В по додатковій парі проводів до 30 В по
інформаційній
парі проводів
можливе до 30 В
по додатковій парі
проводів
тип захисту немає Instinct Safety (EEx ib) Instinct Safety (EEx
ia/ib)
немає
Загальний принцип обміну PROFIBUS (DP/FMS):
доступ до шини
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
11
Master (активні станції) – ініціюють обмін, обмінюються маркером (Token)
Slave (пасивні станції) – відповідають на запити Master, не отримують
маркеру
Кожна станція має унікальну адресу
Адресація
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
12
Кожна станція має унікальну адресу
Адреси Використання
0 Зарезервовано для діагностичних засобів, наприклад
програматору
1 ... n Адреси активних станцій (Master) повинні(?) починатися з
малих значень, для систем з одним Master =1, більше 2,3…
n ... 125 адреси для Slave, для системи з 1 Master максимум 124
Slave
126 зарезервовано для тимчасової адреси за замовченням
(потім змінюється програматором на іншу)
127 широкомовна
Типи вузлів DP-системи
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
13
DP master, class 1 (DPM1) – контролери процесу (як правило ПЛК, PC-base,
HMI/SCADA)
DP master, class 2 (DPM2) – програматори для програмування, налагодження,
діагностики (включаються в мережу тільки за необхідності)
DP master, class 3 (clock master) – генератор мережного часу
DP Slave - розподілена периферія (в т.ч. ведені ПЛК), приводи, ВМ, датчики …
Версії DP протоколів
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
14
Типи зв'язку між Master-Slave
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
15
MS0 (Master-Slave) – циклічний обмін DPM1/DPM2 по DP-V0
MS1 - ациклічний обмін DPM1 по DP-V1
MS2 - ациклічний обмін DPM2 по DP-V1
Типи зв'язку приклад Simatic
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
16
Типи зв'язку MS0, MS1, MS2, MM + SAP
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
17
SAP – service access point
GSD – загальна інформація
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
18
GSD файл (General Station Description) – текстовий опис базової
моделі пристрою на PROFIBUS
GSD – загальна інформація
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
19
- усі DPM1 і польові пристрої Slave описані виробником
в GSD
- GSD – це файл з описом даних DP станції: структуру,
набір параметрів, модулі …
- виробник DP-Master'а повинен забезпечувати його
утилітами конфігурування мережі
- утиліти конфігурування DP-Master'а використовують
файли GSD для налаштування роботи мережі
- GSD – мово-нейтральний, також: GSD - Default (language-
neutral) , GSG – German, GSE – English, GSF – French, GSI – Italian, GSP –
Portuguese, GSS – Spanish
Abc_0008.gsd Abc_ = company identifier (here company Abc_),
<= 4 символи
0008 = Ident number 0008 assigned by the PNO , =
4 16-кові символи
.gsd = default. Language-neutral GSD(E) file
Послідовність розробки та вводу в експлуатацію:
підготовка
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
20
1. Підготовка
2. Конфігурування
3. Монтаж
4. Введення в дію
5. Діагностика
1. Підготовка
1. Вибір контролерів та польових пристроїв або розподіленої
периферії
2. Знаходження файлів GSD для пристроїв.
3. Завантаження файлів GSD в бібліотеку утиліти конфігурування
мережі

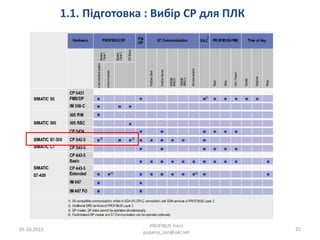

1.1. Підготовка : Вибір CP для ПЛК
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
21
1.1. Підготовка: вибір обладнання для PG
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
22
1.1. Підготовка: вибір розподіленої периферії
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
23
1.2. Підготовка: знаходження файлів GSD
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
24
WWW.VIPA.COM
http://download.schneider-electric.nu
1.3. Підготовка: Завантаження файлів GSD в
бібліотеку утиліти конфігурування мережі
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
25
1.3. Підготовка: Завантаження файлів GSD в
бібліотеку утиліти конфігурування мережі
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
26
перейменування
Послідовність розробки та вводу в експлуатацію:
конфігурування
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
27
1. Підготовка
2. Конфігурування
3. Монтаж
4. Введення в дію
5. Діагностика
2. Конфігурування
1. Загальне конфігурування системи Profibus: назначення польових
пристроїв контролерам (ПЛК).
2. Конфігурування польових пристроїв: визначення даних, що
передаються (добавлення модулів).
3. Параметризація пристроїв: визначення специфічних параметрів
для пристроїв.
2.1.Загальне конфігурування системи Profibus
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
28
Добавлення Slave і
назначення їх Master'у
2.2. Конфігурування польових пристроїв
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
29
2.3. Параметризація польових пристроїв
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
30
Послідовність розробки та вводу в експлуатацію:
монтаж
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
31
1. Підготовка
2. Конфігурування
3. Монтаж
4. Введення в дію
5. Діагностика
3. Монтаж (див наступний розділ)
1. Вибір середовища передачі, проектування кабельної системи, вибір
швидкості, репітерів з урахуванням дистанції, кількості пристроїв,
зовнішнього середовища і т.д.
2. Прокладання проводки.
3. Підключення до пристроїв.
4. Перевірка монтажу.
Послідовність розробки та вводу в експлуатацію:
введення в дію
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
32
1. Підготовка
2. Конфігурування
3. Монтаж
4. Введення в дію
5. Діагностика
4. Введення в дію (інженерні утиліти)
1. Перевірка кабельної системи: візуальна перевірка виставлення
термінаторів; використання спеціальних утиліт; заміри омметром;
прослуховування осцилографом;
2. Перевірка правильного призначення адрес (наявність, дублювання):
спеціальні інженерні утиліти; середовище налагодження (PG- DPM2);
3. Перевірка правильності конфігурації та параметрів станцій: стан
індикаторів на вузлах та Master;
4. Перевірка якості передачі: зелений стан індикаторів не значить що все
працює без помилок; відловлюється тільки спеціальними інженерними
інструментами;
Послідовність розробки та вводу в експлуатацію:
діагностика
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
33
1. Підготовка
2. Конфігурування
3. Монтаж
4. Введення в дію
5. Діагностика
5. Діагностика пристроїв
1. Усі пристрої підтримують діагностування. Діагностична інформація
допомагає у виявленні помилок
2. Польові пристрої можуть звітувати про свій стан
3. Якість даних, що передаються на PROFIBUS може бути відслідковувана.
Найбільш популярні проблеми
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
34
PROFIBUS: Health checking and fault finding, October 2010

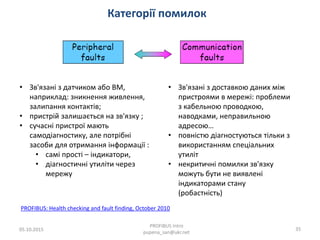

Категорії помилок
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
35
• Зв'язані з датчиком або ВМ,
наприклад: зникнення живлення,
залипання контактів;
• пристрій залишається на зв'язку ;
• сучасні пристрої мають
самодіагностику, але потрібні
засоби для отримання інформації :
• самі прості – індикатори,
• діагностичні утиліти через
мережу
• Зв'язані з доставкою даних між
пристроями в мережі: проблеми
з кабельною проводкою,
наводками, неправильною
адресою…
• повністю діагностуються тільки з
використанням спеціальних
утиліт
• некритичні помилки зв'язку
можуть бути не виявлені
індикаторами стану
(робастність)
PROFIBUS: Health checking and fault finding, October 2010
Peripheral faults
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
36
PROFIBUS: Health checking and fault finding, October 2010
Communication faults
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
37
PROFIBUS: Health checking and fault finding, October 2010
Communication faults - робастність
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
38
PROFIBUS: Health checking and fault finding, October 2010
- зелений стан індикаторів не значить що все працює без
помилок
- тільки при критично-високій кількості помилок, проблема
стане видимою на індикаторах
Помилки, пов'язані з монтажем
05.10.2015
PROFIBUS Intro
pupena_san@ukr.net
39
Продовження - фізичний рівень …

5.1 profibus intro

  • 1.
    Промислові мережі таінтеграційні технології PROFIBUS основи реєстрація fieldbus_book@ukr.net автор і лектор: Олександр Пупена (pupena_san@ukr.net) зворотній зв’язок по курсу: Інтернет-форум АСУ в Україні (www.asu.in.ua) 05.10.2015 PROFIBUS Intro pupena_san@ukr.net 1
  • 2.
    План 05.10.2015 PROFIBUS Intro pupena_san@ukr.net 2 1. PROFIBUSОснови. 2. Фізичний рівень PROFIBUS. 3. Базові функції PROFIBUS DP (single master, Cyclical DX, MS0). 4. Інші функції PROFIBUS DP (multimaster, MS1, MS2).
  • 3.
    Література 05.10.2015 PROFIBUS Intro pupena_san@ukr.net 3 Скорочена онлайнверсія PROFIBUS Manual by Max Felser Edition 1.2.3 published at Tuesday, July 09, 2013 © 2013 Max Felser Decentralization with PROFIBUS DP/DPV1: Architecture and Fundamentals, Configuration and Use with SIMATIC S7 2nd Revised and Enlarged Edition, 2003 Edition
  • 4.
    Історія 05.10.2015 PROFIBUS Intro pupena_san@ukr.net 4 PROFIBUS –Process Field Bus 1987 – початок суспільної роботи 21 німецька компанія і інститути 1989 – PROFIBUS Nutzerorganisation e.V. (PROFIBUS User Organisation, PNO) ~ 1990 – PROFIBUS FMS (Field bus Message Specification) 1991 – DIN 19245 1993 - PROFIBUS DP (Decentralised Peripherals) -> DIN 19245 ~ середина 90-х - PROFIBUS PA 1995 – PI (PROFIBUS International, тепер PROFIBUS & PROFINET International ) 1996 – PROFIBUS затверджені в EN 50170 ~ 2000 - PROFIBUS затверджені в IEC 61158 >2000 – розвиток PROFIBUS DP, поява PROFINET, IEC 61784 … Історія розвитку та стандартизації промислових мереж
  • 5.
  • 6.
    Сім'я PROFIBUS 05.10.2015 PROFIBUS Intro pupena_san@ukr.net 6 PROFIBUSDP - Decentralised Periphery PROFIBUS PA - Process Automation PROFINET
  • 7.
    "Будівельні блоки" розподіленоїсистеми 05.10.2015 PROFIBUS Intro pupena_san@ukr.net 7
  • 8.
    PROFIBUS в контекстіOSI 05.10.2015 PROFIBUS Intro pupena_san@ukr.net 8
  • 9.
    PROFINET в контекстіOSI 05.10.2015 PROFIBUS Intro pupena_san@ukr.net 9
  • 10.
    Фізичний рівень 05.10.2015 PROFIBUS Intro pupena_san@ukr.net 10 характеристик а RS485RS-485-IS MBP (для PA) Fiber Optic PhInterface RS-485, NRZ синхронний нтер- фейс, модуляція постійної напру- ги, манчестерське кодування NRZ PhMedia екранована вита пара, кабелі A та B; подвійна екранована вита пара, кабелі A та B; екранована вита пара типів A-D; оптоволоконні мультимодові кабелі: пластикові, скляні, PCF PhTopology шина шина/дерево зірка/кільце/шин а PhLdrop допускається тільки з використанням активних з’єднувачів; <30 м, PhLength= Σ PhLdrop+Ltrunk допускається PhBaudRate 9600 кбіт/с - 12 Мбіт/с 9600 кбіт/с - 1.5 Мбіт/с 31.25 Кбіт/с 9600 кбіт/с - 12 Мбіт/с PhSegment сегментація з використанням репітерів/мостів, сегментних з’єднувачів 9 9 4 не обмежена PhNodes 32 (126 на всю мережу) 126 на мережу PhLength до 1000 м (при 187 кбіт/с), термінатор 390 Ом в обох кінцях лінії 1900 м, термінатор (100 Ом+1мкФ) в обох кінцях лінії кілька кілометрів PhSupply можливе до 30 В по додатковій парі проводів до 30 В по інформаційній парі проводів можливе до 30 В по додатковій парі проводів тип захисту немає Instinct Safety (EEx ib) Instinct Safety (EEx ia/ib) немає
  • 11.
    Загальний принцип обмінуPROFIBUS (DP/FMS): доступ до шини 05.10.2015 PROFIBUS Intro pupena_san@ukr.net 11 Master (активні станції) – ініціюють обмін, обмінюються маркером (Token) Slave (пасивні станції) – відповідають на запити Master, не отримують маркеру Кожна станція має унікальну адресу
  • 12.
    Адресація 05.10.2015 PROFIBUS Intro pupena_san@ukr.net 12 Кожна станціямає унікальну адресу Адреси Використання 0 Зарезервовано для діагностичних засобів, наприклад програматору 1 ... n Адреси активних станцій (Master) повинні(?) починатися з малих значень, для систем з одним Master =1, більше 2,3… n ... 125 адреси для Slave, для системи з 1 Master максимум 124 Slave 126 зарезервовано для тимчасової адреси за замовченням (потім змінюється програматором на іншу) 127 широкомовна
  • 13.
    Типи вузлів DP-системи 05.10.2015 PROFIBUSIntro pupena_san@ukr.net 13 DP master, class 1 (DPM1) – контролери процесу (як правило ПЛК, PC-base, HMI/SCADA) DP master, class 2 (DPM2) – програматори для програмування, налагодження, діагностики (включаються в мережу тільки за необхідності) DP master, class 3 (clock master) – генератор мережного часу DP Slave - розподілена периферія (в т.ч. ведені ПЛК), приводи, ВМ, датчики …
  • 14.
  • 15.
    Типи зв'язку міжMaster-Slave 05.10.2015 PROFIBUS Intro pupena_san@ukr.net 15 MS0 (Master-Slave) – циклічний обмін DPM1/DPM2 по DP-V0 MS1 - ациклічний обмін DPM1 по DP-V1 MS2 - ациклічний обмін DPM2 по DP-V1
  • 16.
    Типи зв'язку прикладSimatic 05.10.2015 PROFIBUS Intro pupena_san@ukr.net 16
  • 17.
    Типи зв'язку MS0,MS1, MS2, MM + SAP 05.10.2015 PROFIBUS Intro pupena_san@ukr.net 17 SAP – service access point
  • 18.
    GSD – загальнаінформація 05.10.2015 PROFIBUS Intro pupena_san@ukr.net 18 GSD файл (General Station Description) – текстовий опис базової моделі пристрою на PROFIBUS
  • 19.
    GSD – загальнаінформація 05.10.2015 PROFIBUS Intro pupena_san@ukr.net 19 - усі DPM1 і польові пристрої Slave описані виробником в GSD - GSD – це файл з описом даних DP станції: структуру, набір параметрів, модулі … - виробник DP-Master'а повинен забезпечувати його утилітами конфігурування мережі - утиліти конфігурування DP-Master'а використовують файли GSD для налаштування роботи мережі - GSD – мово-нейтральний, також: GSD - Default (language- neutral) , GSG – German, GSE – English, GSF – French, GSI – Italian, GSP – Portuguese, GSS – Spanish Abc_0008.gsd Abc_ = company identifier (here company Abc_), <= 4 символи 0008 = Ident number 0008 assigned by the PNO , = 4 16-кові символи .gsd = default. Language-neutral GSD(E) file
  • 20.
    Послідовність розробки тавводу в експлуатацію: підготовка 05.10.2015 PROFIBUS Intro pupena_san@ukr.net 20 1. Підготовка 2. Конфігурування 3. Монтаж 4. Введення в дію 5. Діагностика 1. Підготовка 1. Вибір контролерів та польових пристроїв або розподіленої периферії 2. Знаходження файлів GSD для пристроїв. 3. Завантаження файлів GSD в бібліотеку утиліти конфігурування мережі
  • 21.
    1.1. Підготовка :Вибір CP для ПЛК 05.10.2015 PROFIBUS Intro pupena_san@ukr.net 21
  • 22.
    1.1. Підготовка: вибіробладнання для PG 05.10.2015 PROFIBUS Intro pupena_san@ukr.net 22
  • 23.
    1.1. Підготовка: вибіррозподіленої периферії 05.10.2015 PROFIBUS Intro pupena_san@ukr.net 23
  • 24.
    1.2. Підготовка: знаходженняфайлів GSD 05.10.2015 PROFIBUS Intro pupena_san@ukr.net 24 WWW.VIPA.COM http://download.schneider-electric.nu
  • 25.
    1.3. Підготовка: Завантаженняфайлів GSD в бібліотеку утиліти конфігурування мережі 05.10.2015 PROFIBUS Intro pupena_san@ukr.net 25
  • 26.
    1.3. Підготовка: Завантаженняфайлів GSD в бібліотеку утиліти конфігурування мережі 05.10.2015 PROFIBUS Intro pupena_san@ukr.net 26 перейменування
  • 27.
    Послідовність розробки тавводу в експлуатацію: конфігурування 05.10.2015 PROFIBUS Intro pupena_san@ukr.net 27 1. Підготовка 2. Конфігурування 3. Монтаж 4. Введення в дію 5. Діагностика 2. Конфігурування 1. Загальне конфігурування системи Profibus: назначення польових пристроїв контролерам (ПЛК). 2. Конфігурування польових пристроїв: визначення даних, що передаються (добавлення модулів). 3. Параметризація пристроїв: визначення специфічних параметрів для пристроїв.
  • 28.
    2.1.Загальне конфігурування системиProfibus 05.10.2015 PROFIBUS Intro pupena_san@ukr.net 28 Добавлення Slave і назначення їх Master'у
  • 29.
    2.2. Конфігурування польовихпристроїв 05.10.2015 PROFIBUS Intro pupena_san@ukr.net 29
  • 30.
    2.3. Параметризація польовихпристроїв 05.10.2015 PROFIBUS Intro pupena_san@ukr.net 30
  • 31.
    Послідовність розробки тавводу в експлуатацію: монтаж 05.10.2015 PROFIBUS Intro pupena_san@ukr.net 31 1. Підготовка 2. Конфігурування 3. Монтаж 4. Введення в дію 5. Діагностика 3. Монтаж (див наступний розділ) 1. Вибір середовища передачі, проектування кабельної системи, вибір швидкості, репітерів з урахуванням дистанції, кількості пристроїв, зовнішнього середовища і т.д. 2. Прокладання проводки. 3. Підключення до пристроїв. 4. Перевірка монтажу.
  • 32.
    Послідовність розробки тавводу в експлуатацію: введення в дію 05.10.2015 PROFIBUS Intro pupena_san@ukr.net 32 1. Підготовка 2. Конфігурування 3. Монтаж 4. Введення в дію 5. Діагностика 4. Введення в дію (інженерні утиліти) 1. Перевірка кабельної системи: візуальна перевірка виставлення термінаторів; використання спеціальних утиліт; заміри омметром; прослуховування осцилографом; 2. Перевірка правильного призначення адрес (наявність, дублювання): спеціальні інженерні утиліти; середовище налагодження (PG- DPM2); 3. Перевірка правильності конфігурації та параметрів станцій: стан індикаторів на вузлах та Master; 4. Перевірка якості передачі: зелений стан індикаторів не значить що все працює без помилок; відловлюється тільки спеціальними інженерними інструментами;
  • 33.
    Послідовність розробки тавводу в експлуатацію: діагностика 05.10.2015 PROFIBUS Intro pupena_san@ukr.net 33 1. Підготовка 2. Конфігурування 3. Монтаж 4. Введення в дію 5. Діагностика 5. Діагностика пристроїв 1. Усі пристрої підтримують діагностування. Діагностична інформація допомагає у виявленні помилок 2. Польові пристрої можуть звітувати про свій стан 3. Якість даних, що передаються на PROFIBUS може бути відслідковувана.
  • 34.
    Найбільш популярні проблеми 05.10.2015 PROFIBUSIntro pupena_san@ukr.net 34 PROFIBUS: Health checking and fault finding, October 2010
  • 35.
    Категорії помилок 05.10.2015 PROFIBUS Intro pupena_san@ukr.net 35 •Зв'язані з датчиком або ВМ, наприклад: зникнення живлення, залипання контактів; • пристрій залишається на зв'язку ; • сучасні пристрої мають самодіагностику, але потрібні засоби для отримання інформації : • самі прості – індикатори, • діагностичні утиліти через мережу • Зв'язані з доставкою даних між пристроями в мережі: проблеми з кабельною проводкою, наводками, неправильною адресою… • повністю діагностуються тільки з використанням спеціальних утиліт • некритичні помилки зв'язку можуть бути не виявлені індикаторами стану (робастність) PROFIBUS: Health checking and fault finding, October 2010
  • 36.
  • 37.
  • 38.
    Communication faults -робастність 05.10.2015 PROFIBUS Intro pupena_san@ukr.net 38 PROFIBUS: Health checking and fault finding, October 2010 - зелений стан індикаторів не значить що все працює без помилок - тільки при критично-високій кількості помилок, проблема стане видимою на індикаторах
  • 39.
    Помилки, пов'язані змонтажем 05.10.2015 PROFIBUS Intro pupena_san@ukr.net 39 Продовження - фізичний рівень …
