1. Людино-машинні інтерфейси та SCADA
Підсистеми захисту
автор і лектор: Олександр Пупена (pupena_san@ukr.net)
зворотній зв’язок по курсу: Інтернет-форум АСУ в Україні (www.asu.in.ua)
29.11.2020 1
3. Загальна інформація
• організована на базі користувачів (users)
• розділені за правами доступу до об’єктів системи та їх адміністрування:
• для захисту від несанкціонованих дій;
• надання користувачам інтерфейсу відповідно до їх ролей;
• збереження записів у журналі дій конкретного користувача.
• у стандарті ISA-101 описано тільки частину функцій та вимог до підсистеми
• функції детально описані в стандартах IEC 62443 (кіюербезпека)
4. Типи користувачів
• операційний персонал (оператори процесу):
• моніторинг, керування та експлуатацію установки;
• оператори центрального пункту керування, оператори віддаленого
доступу, оператори портативних пристроїв;
• персонал з технічного обслуговування (Maintenance-users):
• усувають несправності, виконують технічне обслуговування;
• інженери (Engineering-users): виконують модифікації, доповнення або
видалення компонентів HMI або системи керування;
• адміністратори: оновлення системи керування, призначають правила безпеки
іншим користувачам;
• керівники, менеджери: моніторинг функціонування установки чи інших
засобів виробництва;
• аналітики: моніторинг системи для поліпшення роботи установки;
• інші користувачі: використовують або взаємодіють із системою для інших
цілей, наприклад, персонал з керування якістю.
5. Первинні та вторинні користувачі
• первинні користувачі (primary users) – операційний персонал
• вторинних користувачів (secondary users) - інші, що забезпечують
обслуговування та моніторинг.
• задоволення потреб вторинних користувачів не повинно перешкоджати
виконанню вимог користувачів первинних
• окремі дисплеї для підтримки потреб вторинних користувачів, якщо спец.
елементи ускладнюють дисплеї первинних
6. Вимоги до користувачів
Для кожного типу користувачів визначаються вимоги та набір завдань,
враховуються:
• дії користувача при нормальних та ненормальних умовах експлуатації;
• потреби в довідковій системі для користувача (онлайн або офлайн);
• вимог, що стосуються ролей користувача та привілеїв облікового запису;
• термінології, що використовується користувачем, моделі об'єкта та/або
процесу з точки зору користувача;
• потреби функцій HMI для користувача.
• локальні користувачі
• віддалені користувачі можуть мати додаткові обмеження доступу до функцій
Вимоги можуть бути означені:
• у вигляді окремого документа
• як частина вимог до функцій системи керування чи застосування
7. Керування доступом
керування доступом (IEC 62443-2-1):
• хто чи що може отримати доступ до приміщень та систем
• який саме тип доступу дозволений.
Обліковий запис для доступу(access account) – ідентифікатори та паролі для
користувачів, налаштування доступу до певних функцій
• для окремих користувачів
• груп користувачів (наприклад диспетчери)
8. Ідентифікація, автентифікація, авторизація
• ідентифікація (хто ти?)
• автентифікація (доведи, що ти є ти)
• авторизація (це можна, а це не можна)
• адміністрування (створення/видалення/редагування користувачів)
9. Автентифікація
• на відміну від автентифікації в ІТ-системах:
• відсутність доступу до ресурсів у критичні моменти часу може призвести
до небезпечних та аварійних ситуацій
• обережно ставитися до блокування облікових записів при невдалих входах
у систему або періодах бездіяльності
• але недостатньо сильна автентифікація -> надання доступу зловмиснику для
виконання небезпечних операцій.
• слабкі методи автентифікації – які легко анулювати, щоб забезпечити
небажаний доступ
• користувач та пароль
• сильні методи автентифікації - точні в правильній ідентифікації користувача
• двофакторна (фізична карта + ПІН)
• смарт карта, біометричні дані
• на основі їх місцезнаходження;
• підключення домашніх комп'ютерів до пристроїв або мереж керування
виробничою діяльністю з використанням VPN і двофакторної
автентифікації з використанням токена і PIN-коду.
10. Автентифікація: загальні рекомендації
• повинна бути розроблена стратегія автентифікації, в якій вказуються
використовувані методи автентифікації;
• перед використанням застосунків, у тому числі SCADA/HMI, користувачі повинні
пройти автентифікацію:
• користувач + пароль
• з використанням комбінації фізичних та електронних засобів;
• усі спроби та результат доступу до критичних систем повинні бути записані в
журнал;
• після певного часу неактивності користувача система може вимагати повторної
автентифікації;
• система повинна передбачати відповідні схеми автентифікації при зв’язку між
застосунками або пристроями, наприклад:
• за адресою IP або/та MAC;
• секретним кодом;
• криптографічним ключем (детально в IEC/TR 62443-3-1).
11. Автентифікація локальних користувачів
• можна використовувати фізичні методи доступу (обмеження доступу до місця):
• потрібно для швидкого доступу до дій у критичних ситуаціях
• способи:
• для компонентів керування фізичні ручні замки;
• автоматичні замки (карта-пропуск);
• доступ до пунктів керування;
• система повинна враховувати можливість доступу до критичних функцій
користувачам навіть при частковій відмові інфраструктури;
• наприклад, при відмові комп’ютерної мережі повинні працювати локальні
засоби керування;
• користувачі не повинні блокуватися при невдалих спробах автентифікації (у
критичних ситуаціях оператор може ввести неправильний пароль);
• у багатьох випадках не бажано вимагати складних паролів, оскільки в
критичних ситуаціях це може уповільнити процес реалізації керуючої дії
оператора на процес;
• у багатьох випадках не бажано вимагати часового обмеження на паролі;
12. Автентифікація адміністраторів та віддалених
користувачів
• адміністраторів (підвищені права):
• вимоги до автентифікації повинні бути більш жорсткими (наприклад,
тільки складні паролі); враховуючи що адміністрування не потребує
швидкої реєстрації, можна використовувати складні способи
автентифікації;
• рекомендується надавати системному адміністраторові тільки локальний
доступ;
• віддалених користувачів (що мають доступ ззовні будівлі або області
керування):
• повинні застосовуватися особливі способи автентифікації;
• повинні бути передбачені особливі політики (реакція на невдалу спробу
входу в систему, період бездіяльності тощо);
• рекомендується, щоб надавався доступ тільки з функціями моніторингу
без можливості керування; однак у деяких випадках системи SCADA доступ
до керування обов’язковий;
• після певної кількості невдалих спроб реєстрації віддалених користувачів,
система повинна відключати їх обліковий запис на деякий час (захист від
злому паролю); однак у деяких випадках системи SCADA доступ до
керування може бути критичним, так само як і для локального
користувача;
13. Авторизація
Після успішної автентифікації користувача та ідентифікації пов’язаного з ним
облікового запису йому надаються привілеї доступу до ресурсів.
• особливості АСКТП
• в IT кілька ролей
• в АСКТП велика кількість ролей (наприклад, оператор, інженер, технолог,
розробник, системний адміністратор тощо)
• користувачам може бути назначено декілька ролей на основі певних
функцій, які потрібно виконувати в певний час
• окремо доступ до пристрою і застосунку
• авторизація залежить від місця розташування користувача.
14. Авторизація: рекомендації
• правила повинні бути означені в політиці безпеки авторизації;
• дозвіл на доступ до засобів АСКТП може бути:
• логічним (правила, що надають або забороняють доступ відомим
користувачам на основі їх ролі),
• фізичним (замки, камери та інші елементи керування, що обмежують
доступ до активної консолі ПК)
• комбінацією;
• для керування доступом до відповідної інформації або системи облікові записи
повинні базуватися на основі ролі;
• для віддаленого доступу необхідно передбачати різне розміщення процедур
авторизації:
• на рівні застосунку;
• на рівні пристрою: для кожного пристрою можуть бути означені конкретні
правила авторизації;
• на рівні бар’єрного мережного пристрою АСКТП (брандмауер або
маршрутизатор): після автентифікації залежно від ролі надається доступ до
конкретних пристроїв у мережі АСКТП;
• віддалений доступ дозволяти тільки за потреби;
• рольові облікові записи повинні враховувати фізичне розміщення користувача:
• різний набір ролей для локального та віддаленого входу;
• у критичних середовищах керування декілька методів авторизації.
15. Адміністрування облікових записів
Адміністрування облікових записів:
• наданням та відкликанням доступу до облікових записів
• підтримка дозволів і привілеїв, передбачених цими обліковими записами, для
доступу до певних ресурсів та функцій у фізичних приміщеннях, мережі чи
системі.
• набор дозволених функцій а не доступ до даних
16. Адміністрування: рекомендації
• права доступу повинні встановлюватися відповідно до політик
безпеки, що повинні бути попередньо розроблені для всієї
системи;
• правила доступу повинні бути донесені до всього персоналу;
• права доступу можуть бути означені як для команди, так і
індивідуально для користувача;
• доступ надається, змінюється або припиняється за дорученням
відповідальної за адміністрування особи, яка може відрізнятися від
адміністратора IT та обізнана в процесах операційної діяльності;
• повинен вестися облік усіх дій щодо доступу до облікового запису;
• якщо облікові записи не потрібні (наприклад, при звільненні
працівника), їх слід призупинити або видалити;
• користувачам мать бути призначені мінімальні права і
повноваження, необхідні для виконання тільки їх завдань;
17. Адміністрування: рекомендації
• облікові записи необхідно регулярно переглядати:
• чи використовується,
• роль і потреби все ще актуальні,
• користувач має тільки мінімально необхідні дозволи;
• перед уведенням системи керування в дію паролі за замовченням
повинні бути змінені;
• відповідність облікових записів політиці адміністрування необхідно
періодично перевіряти;
• доступ повинен контролюватися відповідним методом
аутентифікації: тобто ID користувача і паролем, персональними
ідентифікаційними номерами (PIN) або токенами;
• особисті дані користувача не повинні передаватися будь-кому, за
винятком особливих ситуацій;
• один особливий випадок – у диспетчерській, де оператори
працюють як одна робоча група або команда;
• повинен бути механізм альтернативного процесу ідентифікації в разі
втрати облікових даних або забутого пароля
18. Властивості та можливості підсистем керування
доступом
• авторизація:
• надавати права або привілеї для елементів для обмеження доступу;
• виділяти групи (категорії) користувачів з однаковими правами (ролями), що
спрощує адміністрування;
• обмежування вмісту на основі місцезнаходження (користувач з віддаленого
засобу ЛМІ може мати менше прав);
• адміністрування:
• створення та редагування користувачів не тільки в середовищі розроблення, але
й у середовищі виконання;
• інтегрування зі службами керування користувачами операційної системи
(наприклад Windows Active Directory);
• можливість задавати час простою, після якого система автоматично виведе
користувача із системи.
• автентифікація:
• можливість входу користувача за допомогою різних засобів – як з
використанням імені та паролю, так і інших (карт, біометричних сканерів і т.п.);
• можливість користувача тимчасово входити в систему (тимчасово змінювати
роль), тобто користувач з вищими правами може зареєструватися тільки на час
виконання однієї дії;
• можливість примітки автентифікації, тобто вимога до користувача додати
причину для керуючої дії;

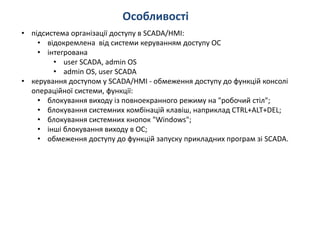

19. Особливості
• підсистема організації доступу в SCADA/HMI:
• відокремлена від системи керуванням доступу ОС
• інтегрована
• user SCADA, admin OS
• admin OS, user SCADA
• керування доступом у SCADA/HMI - обмеження доступу до функцій консолі
операційної системи, функції:
• блокування виходу із повноекранного режиму на "робочий стіл";
• блокування системних комбінацій клавіш, наприклад CTRL+ALT+DEL;
• блокування системних кнопок "Windows";
• інші блокування виходу в ОС;
• обмеження доступу до функцій запуску прикладних програм зі SCADA.
20. Блокування доступу за умовами
• блокування можливості зміни значення чи відправки команд при
виконанні (або невиконанні) певних умов
• приклад: оператор не повинен мати можливість викликати команду
запуску, якщо лінія при цьому не готова
• різні блокування
• блокування запуску повинно відбуватися на рівні ПЛК або інколи
навіть на рівні СПАЗ (системи протиаварійного захисту) чи релейних
схем
• блокування на рівні HMI відображення наявності блокування
• візуально блокування може бути показане зміною кольору або
додатковими символами
22. Привілеї та зони
• користувач
• можливості користувачів (авторизація):
• через приналежність до ролі
• набір привілеїв (Privilege) 1..8
• не ієрархічні
• ієрархічні при [Privilege]Exclusive=0
• у певних виробничих зонах (Area) або глобальні
• повністю означує права, що має користувач, якому ця роль
призначена
• не зареєстрований користувач привілеї = 0
25. Додаткові засоби
• реєстрація через функції Cicode та шаблони
• з реєстрацією користувача вказується мова, яка буде використовуватися в
системі
• усі дії з користувачами фіксуються в журналі
• редагувати існуючі та створювати нові користувачі в режимі виконання:
• через шаблони Citect
• через CiCode функцію UserCreate
• тільки користувачі з зазначеними правами "Manage Users"
• Citect має багато функцій керування користувачами
• автоматичний вхід у систему користувача через певний ідентифікатор, це
можна зробити через події та функцію Login.
• передбачає захист підключення клієнта до сервера, для чого в майстрі
налаштування комп’ютера вказується пароль підключення
• можна налаштувати повноекранний режим, який не дає перейти на робочий
стіл, використовуючи кнопки керування заголовка вікна (згорнути, закрити)
• можна налаштувати блокування комбінації "ALT+SPACE", яка передбачає
виклик контекстного меню активного вікна
• Інші комбінації, наприклад "Alt-Escape", "Ctrl-Escape" чи "Alt-Tab",
необхідно блокувати іншими засобами, наприклад, правкою ключів
реєстру Windows або спеціальними утилітами
27. Адміністрування користувачів
• адміністрування користувачів однакове для об’єктів середовища виконання і
для функцій середовища розроблення
• "Runtime Changeable Date“->"User Administration" поставити значення "Do
not generate and transfer" (не генерувати і не переносити)
• має змогу переносити налаштування "User Administration" із середовища
виконання в середовище розроблення.
• на основі користувачів
• може входити через zenon або через Windows Active Directory (AD).
• різні рівні дозволів (авторизаційних рівнів, authorization level), що мають
значення від 0 до 127
• незареєстрований має 0-й рівень
• видавати їх можуть тільки адміністратори, які також мають доступ до
цих рівнів.
• один із трьох типів (User Type):
• User (користувач): можуть здійснювати дії відповідно до рівнів
дозволів, які йому призначені;
• Power user (досвідчений користувач): може також створювати та
редагувати користувачів;
• Administrator (адміністратор): може також проводити інші
адміністративні задачі, такі як відміна блокування користувача,
скидування паролю, і т.ін.
31. Адміністрування в режимі виконання
Доступні такі спеціальні типи екранів:
• User list: надає функції редагування, як у середовищі розроблення з розділу
Users;
• User group list: надає функції редагування, як у середовищі розроблення з
розділу User groups;
• Edit user: дозволяє редагувати користувачів zenon;
• Active Directory user administration: дозволяє редагувати користувачів Windows
Active Directory .
32. Функції
• Login with dialog: відкриває діалог для реєстрації;
• Login without password: дозволяє зареєструвати користувача без
діалогу;
• ідентифікація відбувається через якісь спеціальні засоби,
наприклад, чіп, сканер, пристрій зчитування карт і т.п, або за
виконанням якоїсь події
• Logout: вихід активного користувача, надається рівень дозволів 0;
• Change user: відкриває діалог редагування користувачів та груп;
• Change password: відкриває діалог зміни пароля.
34. Блокування системних клавіш
• "Interaction"->"Lock System Keys" блокуються усі системні гарячі
комбінації клавіш Windows (окрім "Ctrl+Alt+Del" та "Windows key + L")
• можна зборонити усі системні клавіші, використовуючи утиліту, яка
поставляється із zenon “Keyblock Runtime Start”
