Dokumen ini menjelaskan penggunaan mikrometer untuk pengukuran dimensi luar dalam bidang otomotif, termasuk teknik memegang dan cara membaca skala dengan ketelitian 0,01 mm. Penjelasan mencakup komponen-komponen mikrometer serta cara menafsirkan hasil pengukuran. Contoh hasil pengukuran menunjukkan cara mencatat pembacaan skala mikrometer.

2. A.PENDAHULUAN

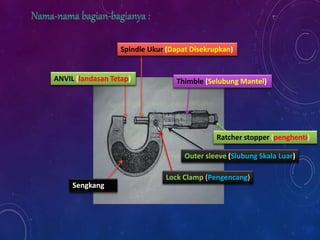

3. Spindle Ukur (Dapat Disekrupkan)
ANVIL (landasan Tetap)
Outer sleeve (Slubung Skala Luar)
Thimble (Selubung Mantel)
Ratcher stopper (penghenti)
Lock Clamp (Pengencang)
Sengkang

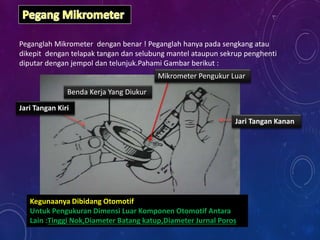

4. Peganglah Mikrometer dengan benar ! Peganglah hanya pada sengkang atau
dikepit dengan telapak tangan dan selubung mantel ataupun sekrup penghenti
diputar dengan jempol dan telunjuk.Pahami Gambar berikut :
Jari Tangan Kanan
Jari Tangan Kiri
Benda Kerja Yang Diukur
Mikrometer Pengukur Luar
Kegunaanya Dibidang Otomotif
Untuk Pengukuran Dimensi Luar Komponen Otomotif Antara
Lain :Tinggi Nok,Diameter Batang katup,Diameter Jurnal Poros

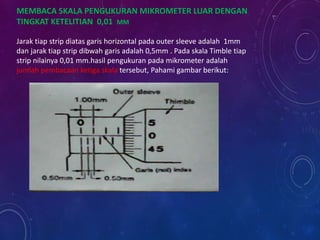

5. MEMBACA SKALA PENGUKURAN MIKROMETER LUAR DENGAN
TINGKAT KETELITIAN 0,01 MM
Jarak tiap strip diatas garis horizontal pada outer sleeve adalah 1mm
dan jarak tiap strip dibwah garis adalah 0,5mm . Pada skala Timble tiap
strip nilainya 0,01 mm.hasil pengukuran pada mikrometer adalah
jumlah pembacaan ketiga skala tersebut, Pahami gambar berikut:

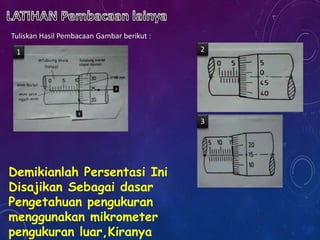

6. Tuliskan Hasil Pembacaan Gambar berikut :
1 2
3
Demikianlah Persentasi Ini
Disajikan Sebagai dasar
Pengetahuan pengukuran
menggunakan mikrometer
pengukuran luar,Kiranya

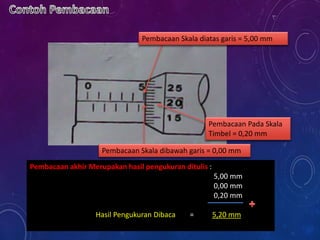

7. Pembacaan Skala diatas garis = 5,00 mm
Pembacaan Skala dibawah garis = 0,00 mm
Pembacaan Pada Skala
Timbel = 0,20 mm
Pembacaan akhir Merupakan hasil pengukuran ditulis :
5,00 mm
0,00 mm
0,20 mm
Hasil Pengukuran Dibaca = 5,20 mm
