1. Struttura Dati per Sistemi Embedded su FPGA D ynamic R econfigurability in E mbedded S ystems D esign Paolo Roberto Grassi: paolo.grassi @dresd.org

2. Outline Introduzione Contesto del Lavoro Motivazione del Progetto Problematiche Sistemi Embedded su FPGA Descrizione delle FPGA FPGA e Board FPGA e Core Descrizione del Lavoro Struttura Dati Implementazione Relazioni tra gli oggetti del DB Conclusioni e Sviluppi Futuri

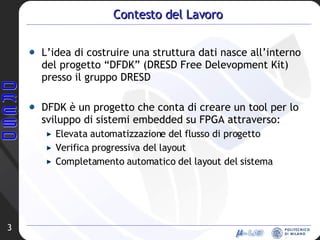

3. Contesto del Lavoro L’idea di costruire una struttura dati nasce all’interno del progetto “DFDK” (DRESD Free Delevopment Kit) presso il gruppo DRESD DFDK è un progetto che conta di creare un tool per lo sviluppo di sistemi embedded su FPGA attraverso: Elevata automatizzazione del flusso di progetto Verifica progressiva del layout Completamento automatico del layout del sistema

4. Motivazione del Lavoro La motivazione principale era quella di creare una struttura dati per DFDK Ben presto ci si è accorti che non era solo DFDK a necessitare di una struttura dati Tanti altri tools e algoritmi avevano bisogno di appoggiarsi su una struttura dati omogenea e unica al fine di potersi combinare più facilmente

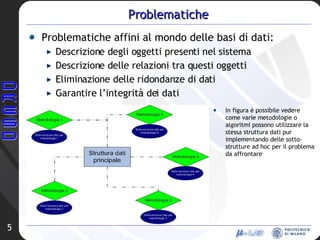

5. Problematiche Problematiche affini al mondo delle basi di dati: Descrizione degli oggetti presenti nel sistema Descrizione delle relazioni tra questi oggetti Eliminazione delle ridondanze di dati Garantire l’integrità dei dati In figura è possibile vedere come varie metodologie o algoritmi possono utilizzare la stessa struttura dati pur implementando delle sotto-strutture ad hoc per il problema da affrontare

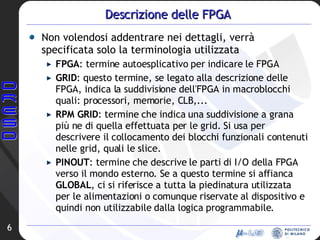

6. Descrizione delle FPGA Non volendosi addentrare nei dettagli, verrà specificata solo la terminologia utilizzata FPGA : termine autoesplicativo per indicare le FPGA GRID : questo termine, se legato alla descrizione delle FPGA, indica la suddivisione dell'FPGA in macroblocchi quali: processori, memorie, CLB,... RPM GRID : termine che indica una suddivisione a grana più ne di quella effettuata per le grid. Si usa per descrivere il collocamento dei blocchi funzionali contenuti nelle grid, quali le slice. PINOUT : termine che descrive le parti di I/O della FPGA verso il mondo esterno. Se a questo termine si affianca GLOBAL , ci si riferisce a tutta la piedinatura utilizzata per le alimentazioni o comunque riservate al dispositivo e quindi non utilizzabile dalla logica programmabile.

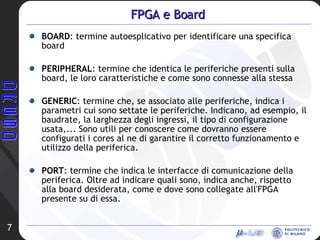

7. FPGA e Board BOARD : termine autoesplicativo per identificare una specifica board PERIPHERAL : termine che identica le periferiche presenti sulla board, le loro caratteristiche e come sono connesse alla stessa GENERIC : termine che, se associato alle periferiche, indica i parametri cui sono settate le periferiche. Indicano, ad esempio, il baudrate, la larghezza degli ingressi, il tipo di configurazione usata,... Sono utili per conoscere come dovranno essere configurati i cores al ne di garantire il corretto funzionamento e utilizzo della periferica. PORT : termine che indica le interfacce di comunicazione della periferica. Oltre ad indicare quali sono, indica anche, rispetto alla board desiderata, come e dove sono collegate all'FPGA presente su di essa.

8. FPGA e Core CORE : unità funzionale descritta in un linguaggio di programmazione hardware PORT : se associata ai core, intende un ingresso o una uscita del core GENERIC : parametri che possono essere usati all'interno dei core per una maggiore e più facile customizzazione di parti di esso.

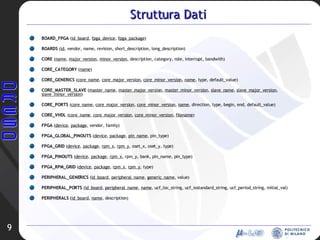

9. Struttura Dati BOARD_FPGA ( id_board , fpga_device , fpga_package ) BOARDS ( id , vendor, name, revision, short_description, long_description) CORE ( name , major_version , minor_version , description, category, role, interrupt, bandwith) CORE_CATEGORY ( name ) CORE_GENERICS ( core_name , core_major_version , core_minor_version , name , type, default_value) CORE_MASTER_SLAVE ( master_name , master_major_version , master_minor_version , slave_name , slave_major_version , slave_minor_version ) CORE_PORTS ( core_name , core_major_version , core_minor_version , name , direction, type, begin, end, default_value) CORE_VHDL ( core_name , core_major_version , core_minor_version , filename ) FPGA ( device , package , vendor, family) FPGA_GLOBAL_PINOUTS ( device , package , pin_name , pin_type) FPGA_GRID ( device , package , rpm_x , rpm_y , oset_x, oset_y, type) FPGA_PINOUTS ( device , package , rpm_x , rpm_y, bank, pin_name, pin_type) FPGA_RPM_GRID ( device , package , rpm_x , rpm_y , type) PERIPHERAL_GENERICS ( id_board , peripheral_name , generic_name , value) PERIPHERAL_PORTS ( id_board , peripheral_name , name , ucf_loc_string, ucf_iostandard_string, ucf_period_string, initial_val) PERIPHERALS ( id_board , name , description)

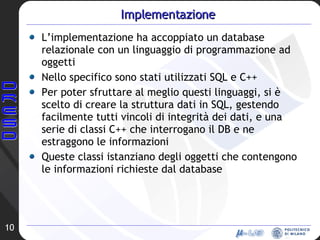

10. Implementazione L’implementazione ha accoppiato un database relazionale con un linguaggio di programmazione ad oggetti Nello specifico sono stati utilizzati SQL e C++ Per poter sfruttare al meglio questi linguaggi, si è scelto di creare la struttura dati in SQL, gestendo facilmente tutti vincoli di integrità dei dati, e una serie di classi C++ che interrogano il DB e ne estraggono le informazioni Queste classi istanziano degli oggetti che contengono le informazioni richieste dal database

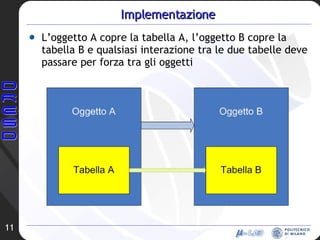

11. Implementazione L’oggetto A copre la tabella A, l’oggetto B copre la tabella B e qualsiasi interazione tra le due tabelle deve passare per forza tra gli oggetti

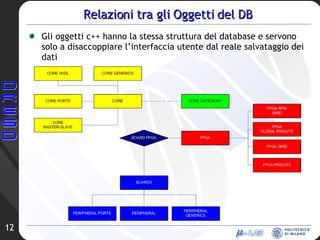

12. Relazioni tra gli Oggetti del DB Gli oggetti c++ hanno la stessa struttura del database e servono solo a disaccoppiare l’interfaccia utente dal reale salvataggio dei dati

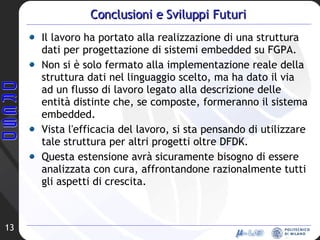

13. Conclusioni e Sviluppi Futuri Il lavoro ha portato alla realizzazione di una struttura dati per progettazione di sistemi embedded su FGPA. Non si è solo fermato alla implementazione reale della struttura dati nel linguaggio scelto, ma ha dato il via ad un flusso di lavoro legato alla descrizione delle entità distinte che, se composte, formeranno il sistema embedded. Vista l'efficacia del lavoro, si sta pensando di utilizzare tale struttura per altri progetti oltre DFDK. Questa estensione avrà sicuramente bisogno di essere analizzata con cura, affrontandone razionalmente tutti gli aspetti di crescita.
