3GPP LTE解説資料
2022/11/16 1
COPYRIGHT © 2022 Centimani CO. CONFIDENTIAL. ALL RIGHTS RESERVED
3GPP LTE Detailed explanation 3 (Tracking Area Update)Rev2.00
2022年9月14日 Centimani 株式会社(技術顧問 安永 隆一)
内 容
1.Tracking Area Updateとは
2.TAU(Tracking Area Update)コールフロー
3.TAU(Tracking Area Update)メッセージ
1.TAU(TRACKING AREA UPDATE)とは
TAU(Tracking Area Update)とは
2022/11/16 4
COPYRIGHT © 2022 Centimani CO. CONFIDENTIAL. ALL RIGHTS RESERVED

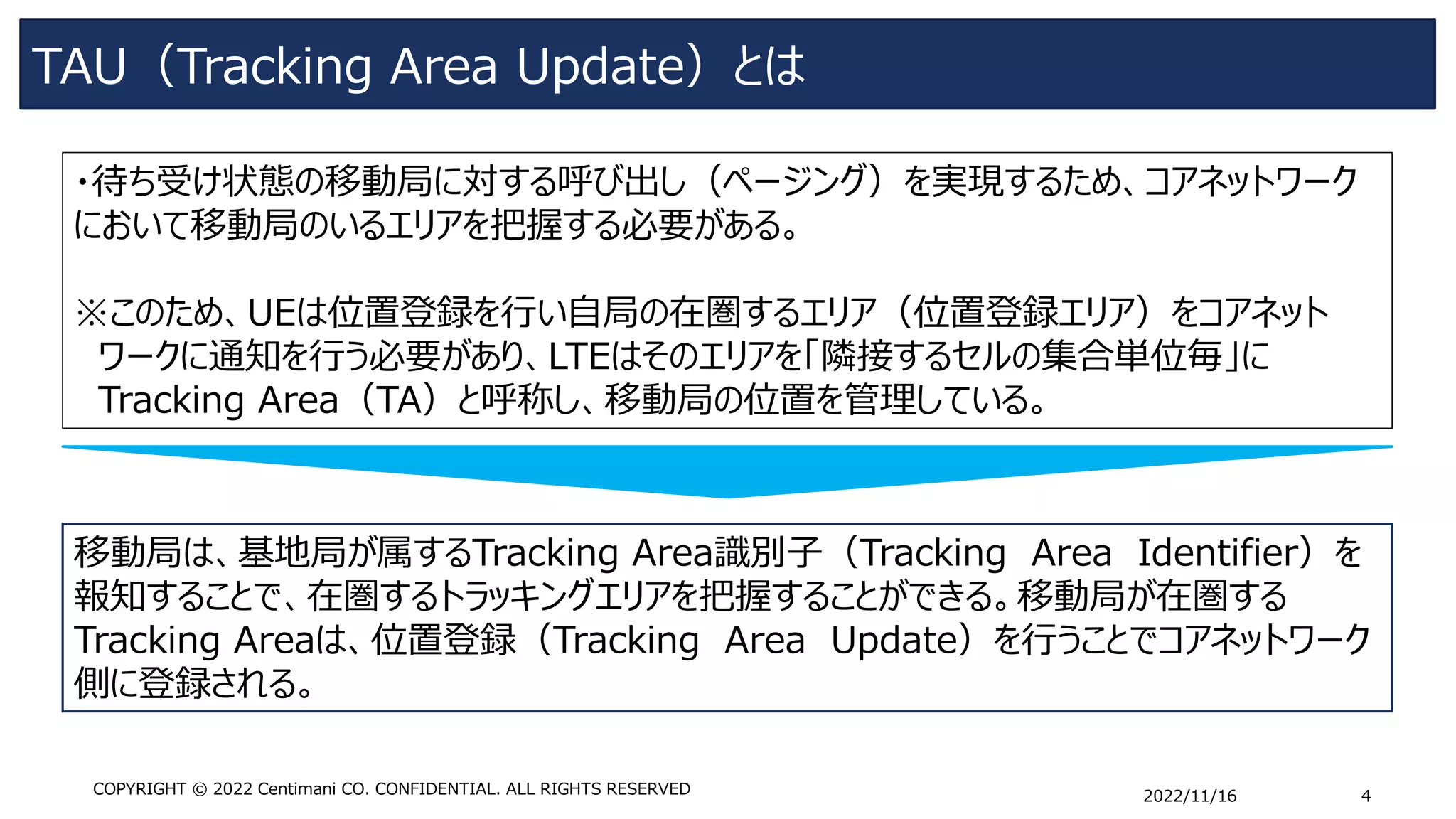

・待ち受け状態の移動局に対する呼び出し(ページング)を実現するため、コアネットワーク
において移動局のいるエリアを把握する必要がある。
※このため、UEは位置登録を行い自局の在圏するエリア(位置登録エリア)をコアネット
ワークに通知を行う必要があり、LTEはそのエリアを「隣接するセルの集合単位毎」に
Tracking Area(TA)と呼称し、移動局の位置を管理している。
移動局は、基地局が属するTracking Area識別子(Tracking Area Identifier)を
報知することで、在圏するトラッキングエリアを把握することができる。移動局が在圏する
Tracking Areaは、位置登録(Tracking Area Update)を行うことでコアネットワーク
側に登録される。

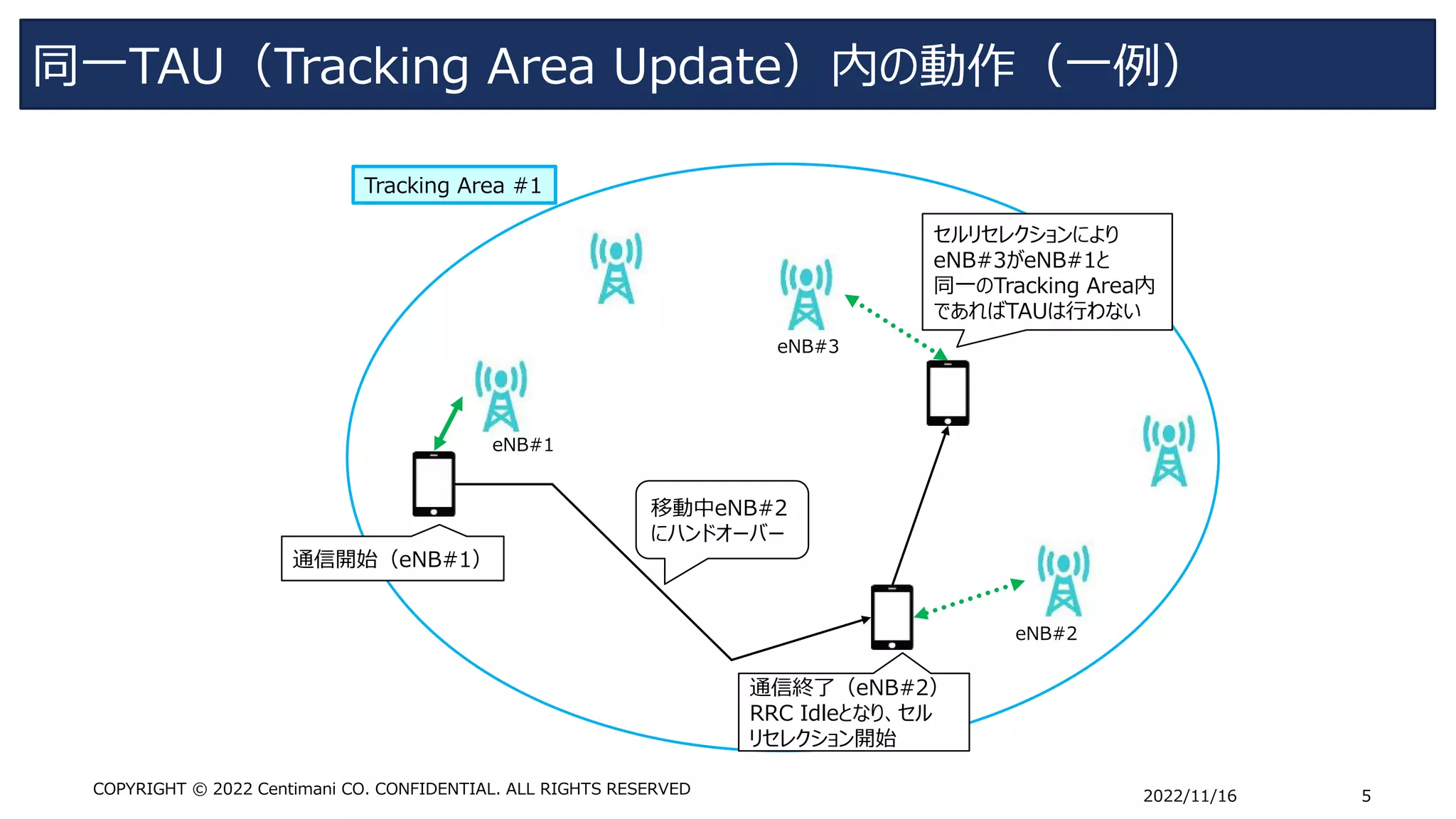

同一TAU(Tracking Area Update)内の動作(一例)
2022/11/16 5
COPYRIGHT © 2022 Centimani CO. CONFIDENTIAL. ALL RIGHTS RESERVED
Tracking Area #1
通信開始(eNB#1)
移動中eNB#2
にハンドオーバー
通信終了(eNB#2)
RRC Idleとなり、セル
リセレクション開始
セルリセレクションにより
eNB#3がeNB#1と
同一のTracking Area内
であればTAUは行わない
eNB#1
eNB#2
eNB#3
TAU(Tracking Area Update)を跨る動作(一例)
2022/11/16 6
COPYRIGHT © 2022 Centimani CO. CONFIDENTIAL. ALL RIGHTS RESERVED
移動中eNB#2
にハンドオーバー
eNB#1
eNB#2
eNB#3
通信開始(eNB#1)
Tracking Area #1
通信終了(eNB#2)
セルリセレクションにより
eNB#2でRRC Idle状態
同一のTracking Area内
であるため、TAUは行わない
・セルリセレクションによりeNB#3
を再選択。
・この時eNB#3は異なる
Tracking Area#2なので、
RRC接続により位置登録の
更新を行う。
Tracking Area #2
2.TAU(TRACKING AREA UPDATE)コールフロー
TAU(Tracking Area Update)の流れ
2022/11/16 8
COPYRIGHT © 2022 Centimani CO. CONFIDENTIAL. ALL RIGHTS RESERVED
UE eNB
TAU Request
TAU Accept
新しいMMEは、UEから受信した
情報から、古いMME情報等を導出
し、旧MMEにコンテキスト情報要求
メッセージを送信してユーザ情報を
取得する。
New MME Old MME
TAU Request
Context Request
Context Responce

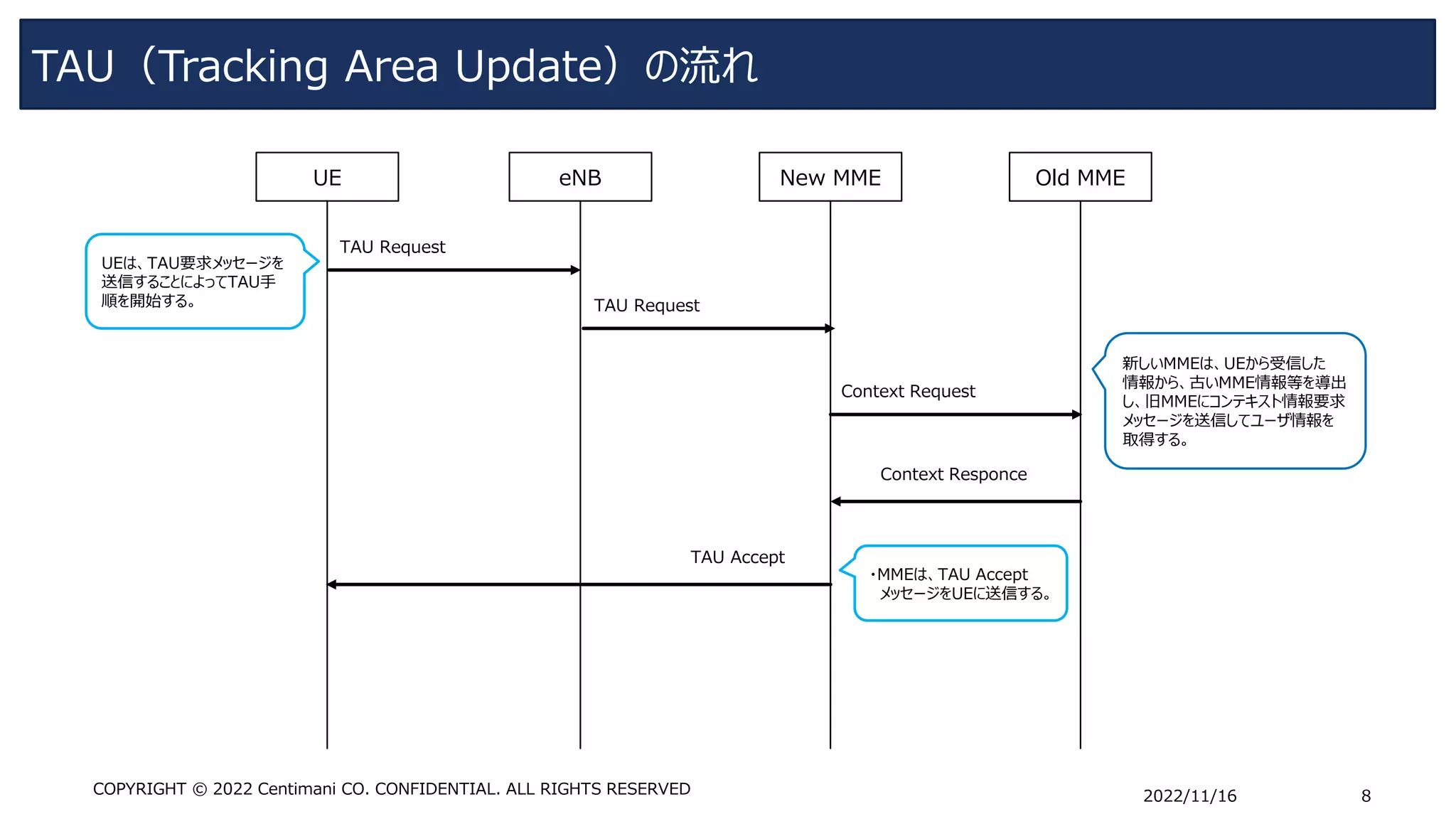

UEは、TAU要求メッセージを
送信することによってTAU手
順を開始する。
・MMEは、TAU Accept
メッセージをUEに送信する。
TAU(Tracking Area Update)コールフロー
2022/11/16 9
COPYRIGHT © 2022 Centimani CO. CONFIDENTIAL. ALL RIGHTS RESERVED
UE eNodeB New MME S GW
Old
MME
PDN GW HSS
TAU Request
Tracking Area Update
UE Core Network Capability,
old GUTI,
last visited TAI,
active flag,
EPS bearer status,
P-TMSI Signature,
additional GUTI,
KSIASME,
NAS sequence number,
NAS-MAC,
KSISGSN
TAU Request
UE Core Network Capability,
old GUTI,
last visited TAI,
active flag,
EPS bearer status,
P-TMSI Signature,
additional GUTI,
KSIASME,
NAS sequence number,
NAS-MAC,
KSISGSN

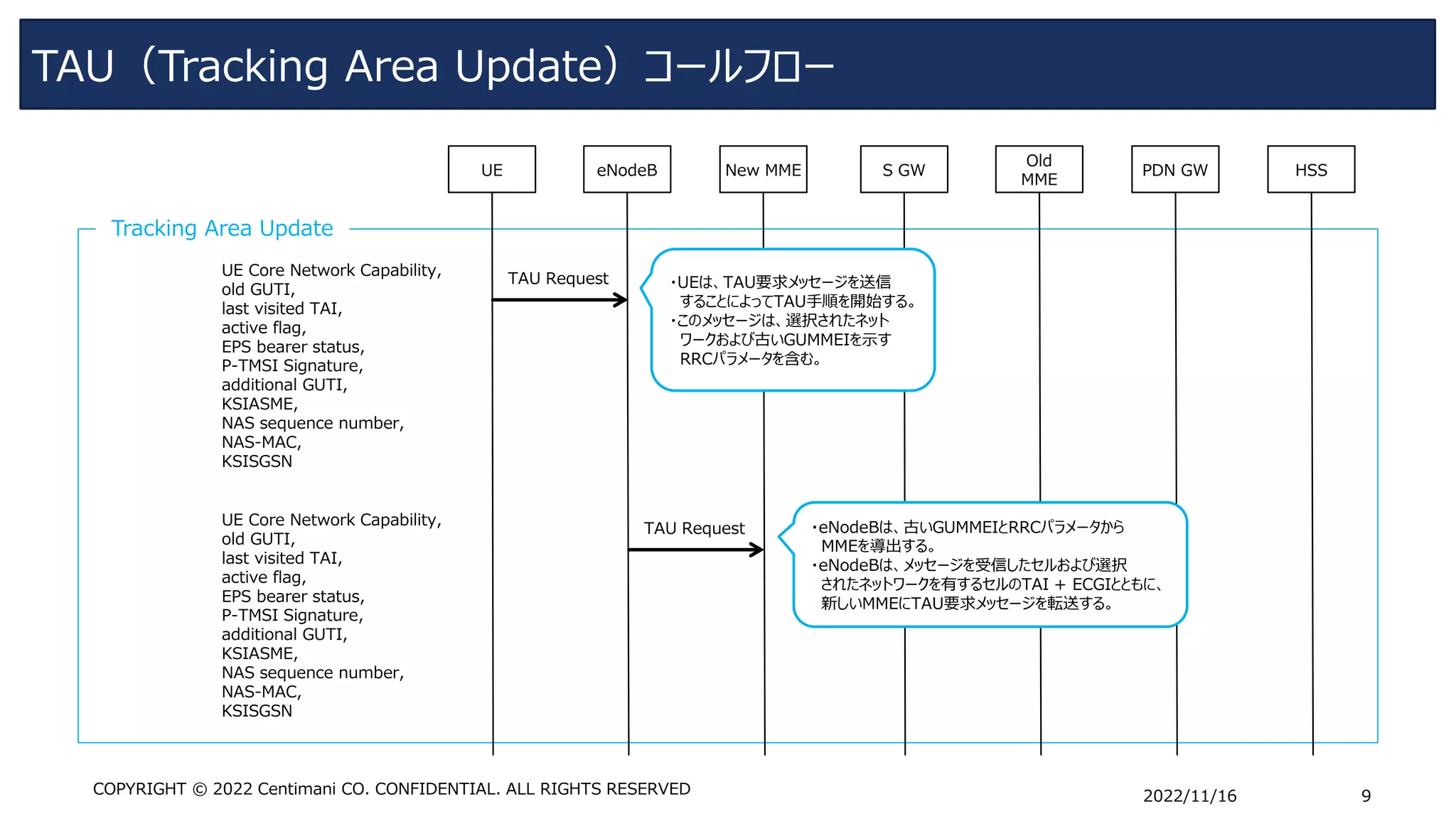

・UEは、TAU要求メッセージを送信
することによってTAU手順を開始する。
・このメッセージは、選択されたネット
ワークおよび古いGUMMEIを示す
RRCパラメータを含む。
・eNodeBは、古いGUMMEIとRRCパラメータから
MMEを導出する。
・eNodeBは、メッセージを受信したセルおよび選択
されたネットワークを有するセルのTAI + ECGIとともに、
新しいMMEにTAU要求メッセージを転送する。
TAU(Tracking Area Update)コールフロー
2022/11/16 10
COPYRIGHT © 2022 Centimani CO. CONFIDENTIAL. ALL RIGHTS RESERVED
UE eNodeB New MME S GW
Old
MME
PDN GW HSS
Context Response
Tracking Area Update
old GUTI,
complete TAU Request message,
P-TMSI Signature,
MME Address,
UE validated
Context Request
IMSI,
ME Identity (if available),
MSISDN,
unused EPS Authentication
Vectors,
KSIASME,
KASME,
EPS Bearer Context(s),
Serving GW signaling Address
and TEID(s),
ISR Supported, UE Core Network
Capability,
UE Specific DRX Parameters
Authentication / Security Authentication / Security

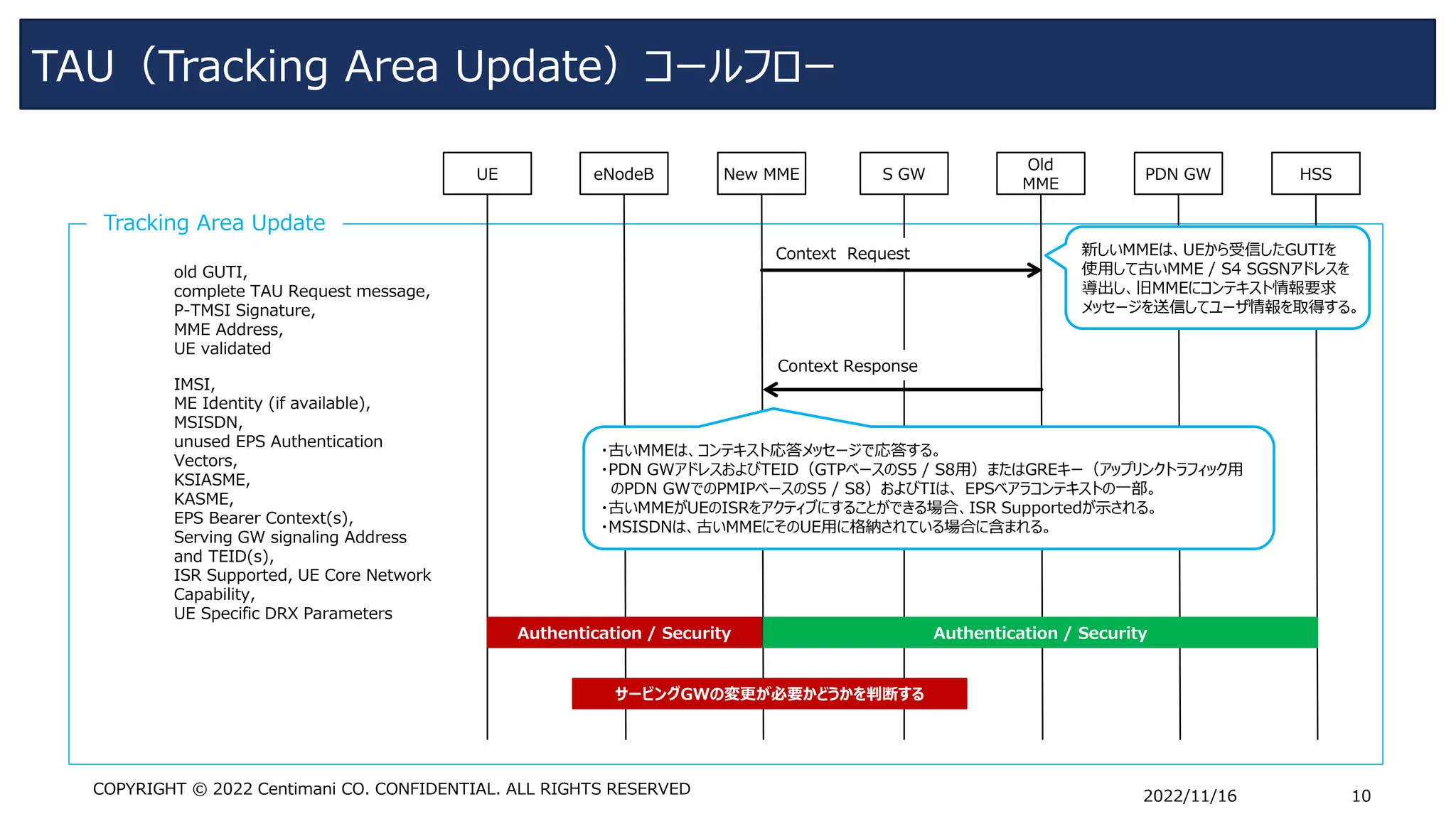

サービングGWの変更が必要かどうかを判断する
新しいMMEは、UEから受信したGUTIを
使用して古いMME / S4 SGSNアドレスを
導出し、旧MMEにコンテキスト情報要求
メッセージを送信してユーザ情報を取得する。
・古いMMEは、コンテキスト応答メッセージで応答する。
・PDN GWアドレスおよびTEID(GTPベースのS5 / S8用)またはGREキー(アップリンクトラフィック用
のPDN GWでのPMIPベースのS5 / S8)およびTIは、 EPSベアラコンテキストの一部。
・古いMMEがUEのISRをアクティブにすることができる場合、ISR Supportedが示される。
・MSISDNは、古いMMEにそのUE用に格納されている場合に含まれる。
TAU(Tracking Area Update)コールフロー
2022/11/16 11
COPYRIGHT © 2022 Centimani CO. CONFIDENTIAL. ALL RIGHTS RESERVED
UE eNodeB New MME S GW
Old
MME
PDN GW HSS
Tracking Area Update
Serving GW change indication
Context Acknowledge
UEコンテキストでGWおよびHSSを無効にする
MMコンテキストの作成
非アクティブEPSベアラの
ネットワークリソースの解放
Create Bearer Request
IMSI,
bearer contexts,
MME Address and TEID,
Type,
the Protocol Type over S5/S8,
RAT type

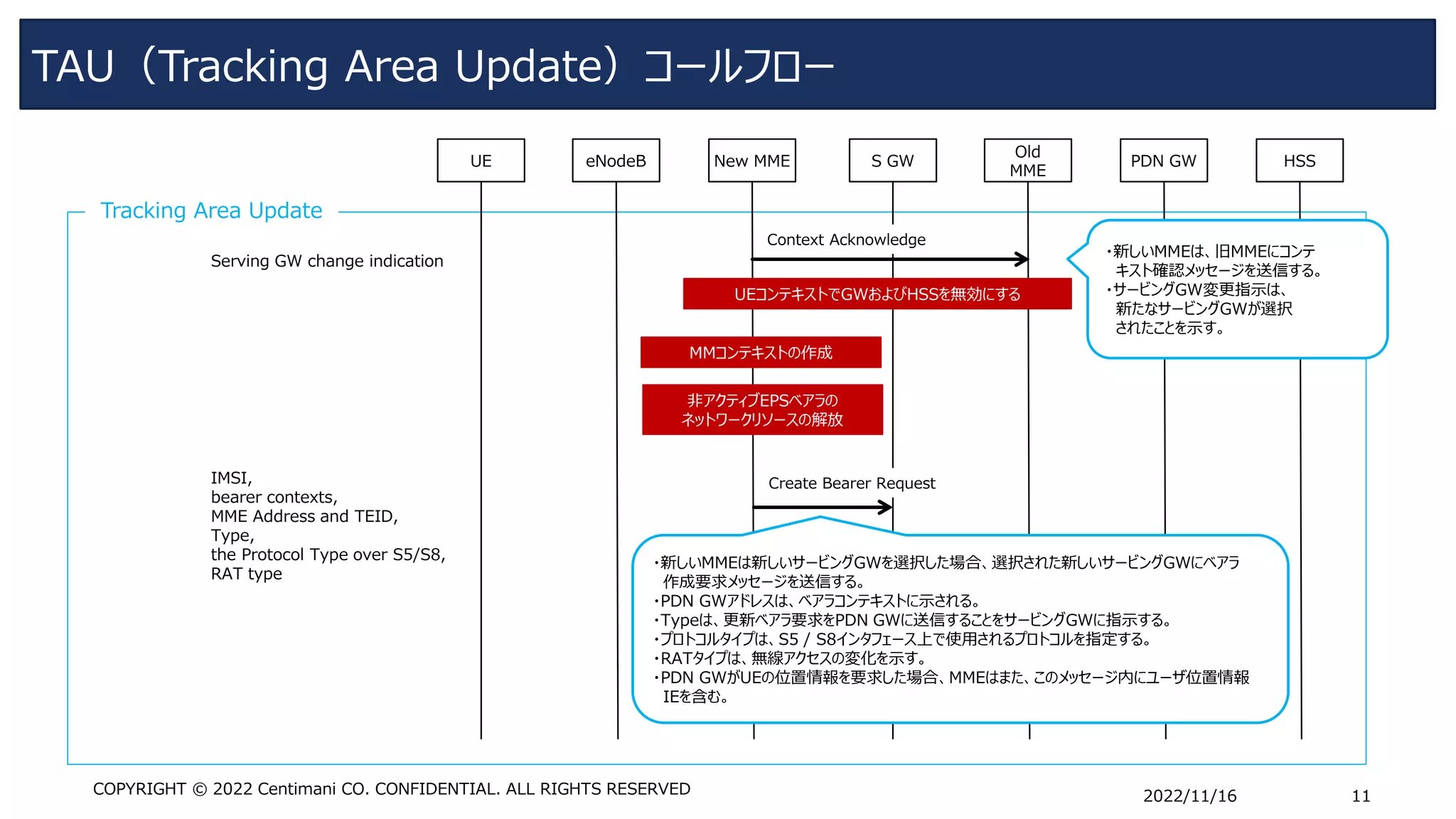

・新しいMMEは、旧MMEにコンテ
キスト確認メッセージを送信する。
・サービングGW変更指示は、
新たなサービングGWが選択
されたことを示す。
・新しいMMEは新しいサービングGWを選択した場合、選択された新しいサービングGWにベアラ
作成要求メッセージを送信する。
・PDN GWアドレスは、ベアラコンテキストに示される。
・Typeは、更新ベアラ要求をPDN GWに送信することをサービングGWに指示する。
・プロトコルタイプは、S5 / S8インタフェース上で使用されるプロトコルを指定する。
・RATタイプは、無線アクセスの変化を示す。
・PDN GWがUEの位置情報を要求した場合、MMEはまた、このメッセージ内にユーザ位置情報
IEを含む。
TAU(Tracking Area Update)コールフロー
2022/11/16 12
COPYRIGHT © 2022 Centimani CO. CONFIDENTIAL. ALL RIGHTS RESERVED
UE eNodeB New MME S GW
Old
MME
PDN GW HSS

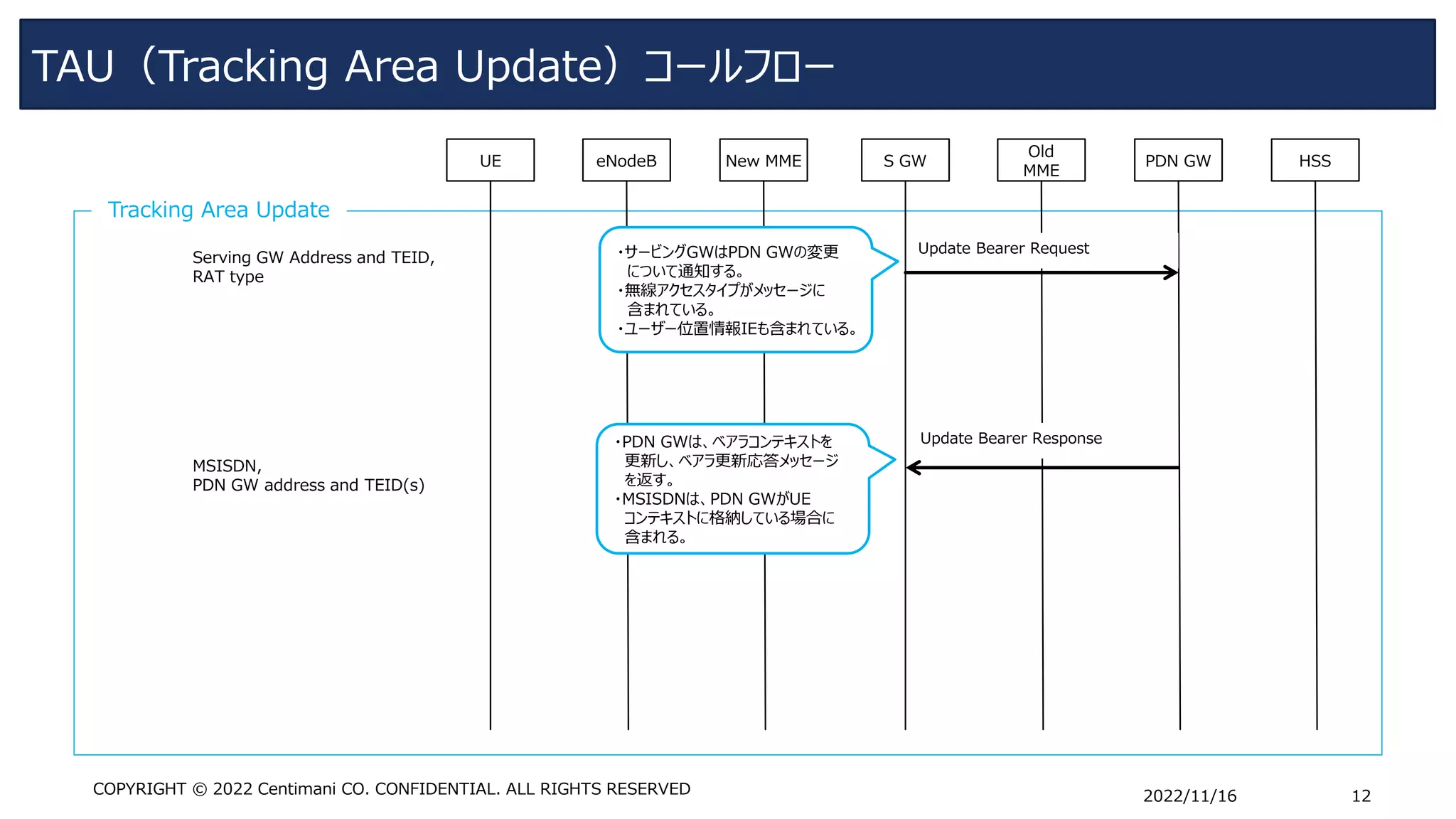

Update Bearer Response
Tracking Area Update
Update Bearer Request
Serving GW Address and TEID,
RAT type
MSISDN,
PDN GW address and TEID(s)
・サービングGWはPDN GWの変更
について通知する。
・無線アクセスタイプがメッセージに
含まれている。
・ユーザー位置情報IEも含まれている。
・PDN GWは、ベアラコンテキストを
更新し、ベアラ更新応答メッセージ
を返す。
・MSISDNは、PDN GWがUE
コンテキストに格納している場合に
含まれる。
TAU(Tracking Area Update)コールフロー
2022/11/16 13
COPYRIGHT © 2022 Centimani CO. CONFIDENTIAL. ALL RIGHTS RESERVED
UE eNodeB New MME S GW
Old
MME
PDN GW HSS

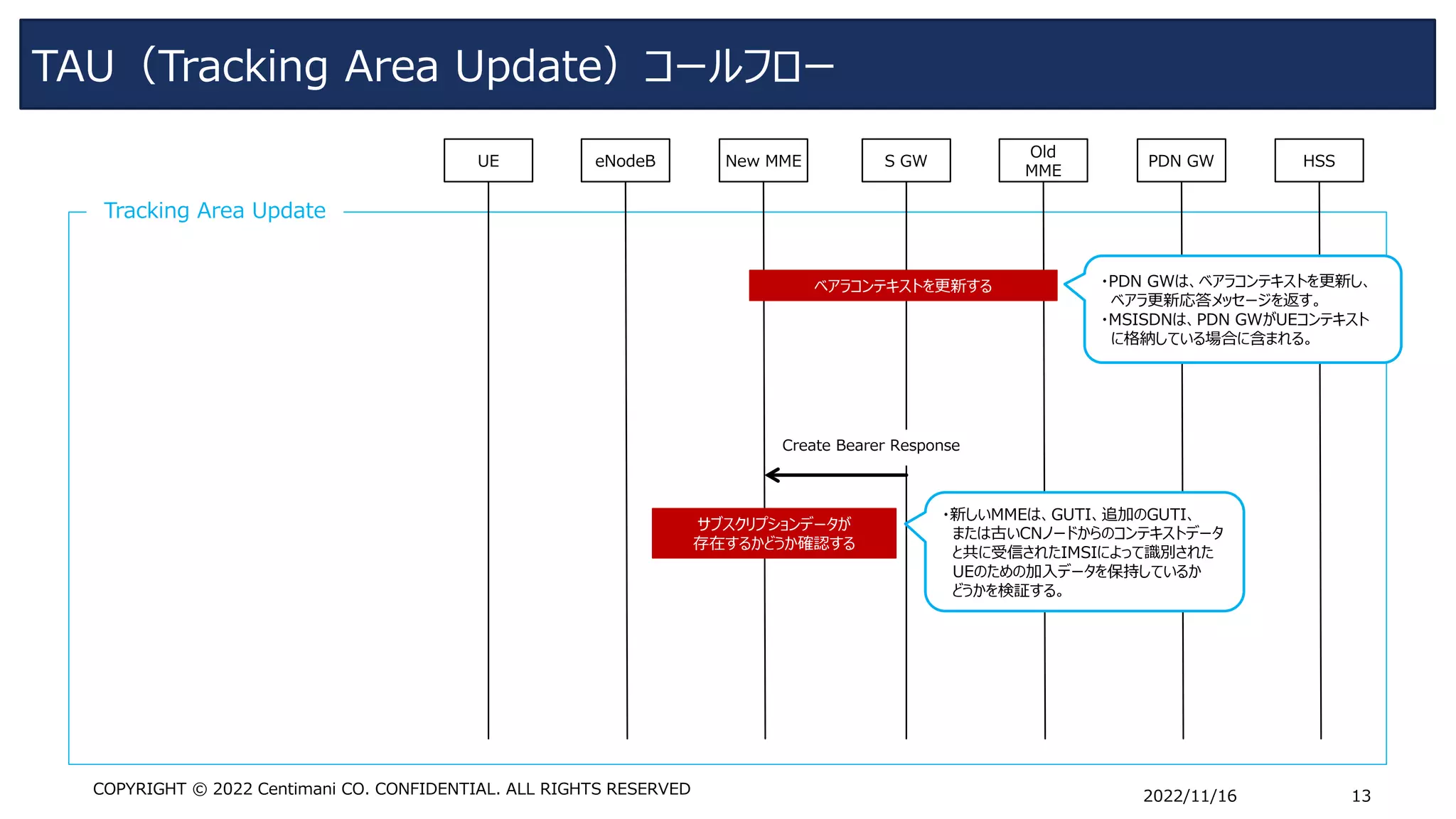

Create Bearer Response
Tracking Area Update
ベアラコンテキストを更新する
サブスクリプションデータが
存在するかどうか確認する
・PDN GWは、ベアラコンテキストを更新し、
ベアラ更新応答メッセージを返す。
・MSISDNは、PDN GWがUEコンテキスト
に格納している場合に含まれる。
・新しいMMEは、GUTI、追加のGUTI、
または古いCNノードからのコンテキストデータ
と共に受信されたIMSIによって識別された
UEのための加入データを保持しているか
どうかを検証する。
TAU(Tracking Area Update)コールフロー
2022/11/16 14
COPYRIGHT © 2022 Centimani CO. CONFIDENTIAL. ALL RIGHTS RESERVED
UE eNodeB New MME S GW
Old
MME
PDN GW HSS
Tracking Area Update
Update Location
MME Identity,
IMSI,
Update Type,
MME Capabilities
Cancel Location
IMSI,
Cancellation Type
MMコンテキストの削除
・このUEの新しいMMEには加入データが存在しないので、新しいMMEは、
HSSにUpdate Location Requestメッセージを送信する。
・更新タイプは、HSSにおいてMME登録のみが更新されることを示す。
・Update Typeは、HSSが他のRATへの位置をキャンセルするかどうかを示す。
・HSSは、Cancellation Typeが
Update Procedureに設定された古い
MMEにCancel Locationメッセージを
送信する。
・古いMME上のモビリティ管理
コンテキストを削除する。
TAU(Tracking Area Update)コールフロー
2022/11/16 15
COPYRIGHT © 2022 Centimani CO. CONFIDENTIAL. ALL RIGHTS RESERVED
UE eNodeB New MME S GW
Old
MME
PDN GW HSS

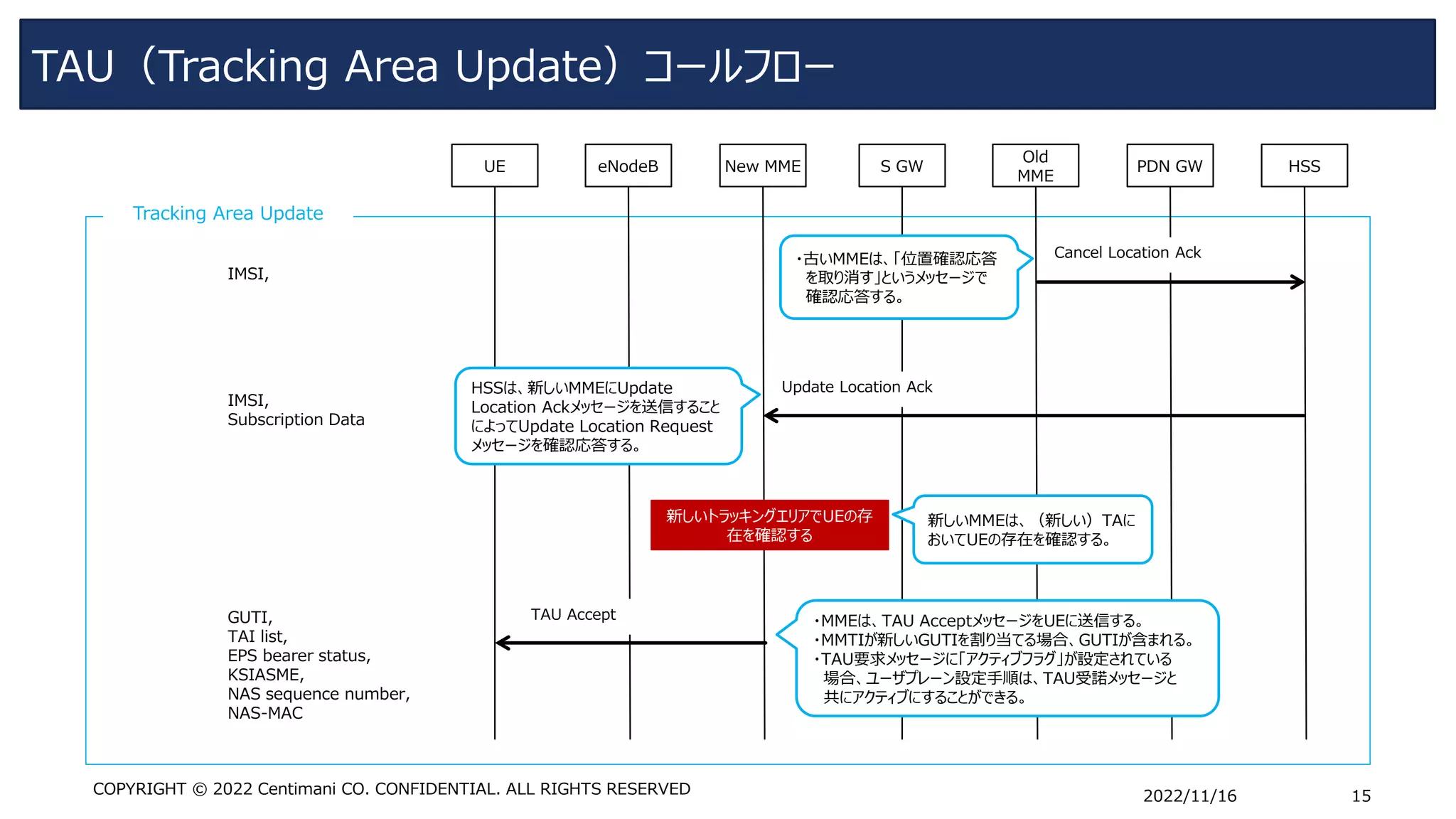

Tracking Area Update
Cancel Location Ack
IMSI,
Update Location Ack
IMSI,
Subscription Data
・古いMMEは、「位置確認応答
を取り消す」というメッセージで
確認応答する。
HSSは、新しいMMEにUpdate
Location Ackメッセージを送信すること
によってUpdate Location Request
メッセージを確認応答する。
新しいトラッキングエリアでUEの存
在を確認する
新しいMMEは、(新しい)TAに
おいてUEの存在を確認する。
GUTI,
TAI list,
EPS bearer status,
KSIASME,
NAS sequence number,
NAS-MAC
TAU Accept ・MMEは、TAU AcceptメッセージをUEに送信する。
・MMTIが新しいGUTIを割り当てる場合、GUTIが含まれる。
・TAU要求メッセージに「アクティブフラグ」が設定されている
場合、ユーザプレーン設定手順は、TAU受諾メッセージと
共にアクティブにすることができる。
3.TAU(TRACKING AREA UPDATE)メッセージ
Tracking Area Update Request
2022/11/16 17
COPYRIGHT © 2022 Centimani CO. CONFIDENTIAL. ALL RIGHTS RESERVED
Tracking
Area
Update
Request
Uplink NAS Transport
eUTRAN-CGI
UE-NAS ⇒MME-NAS

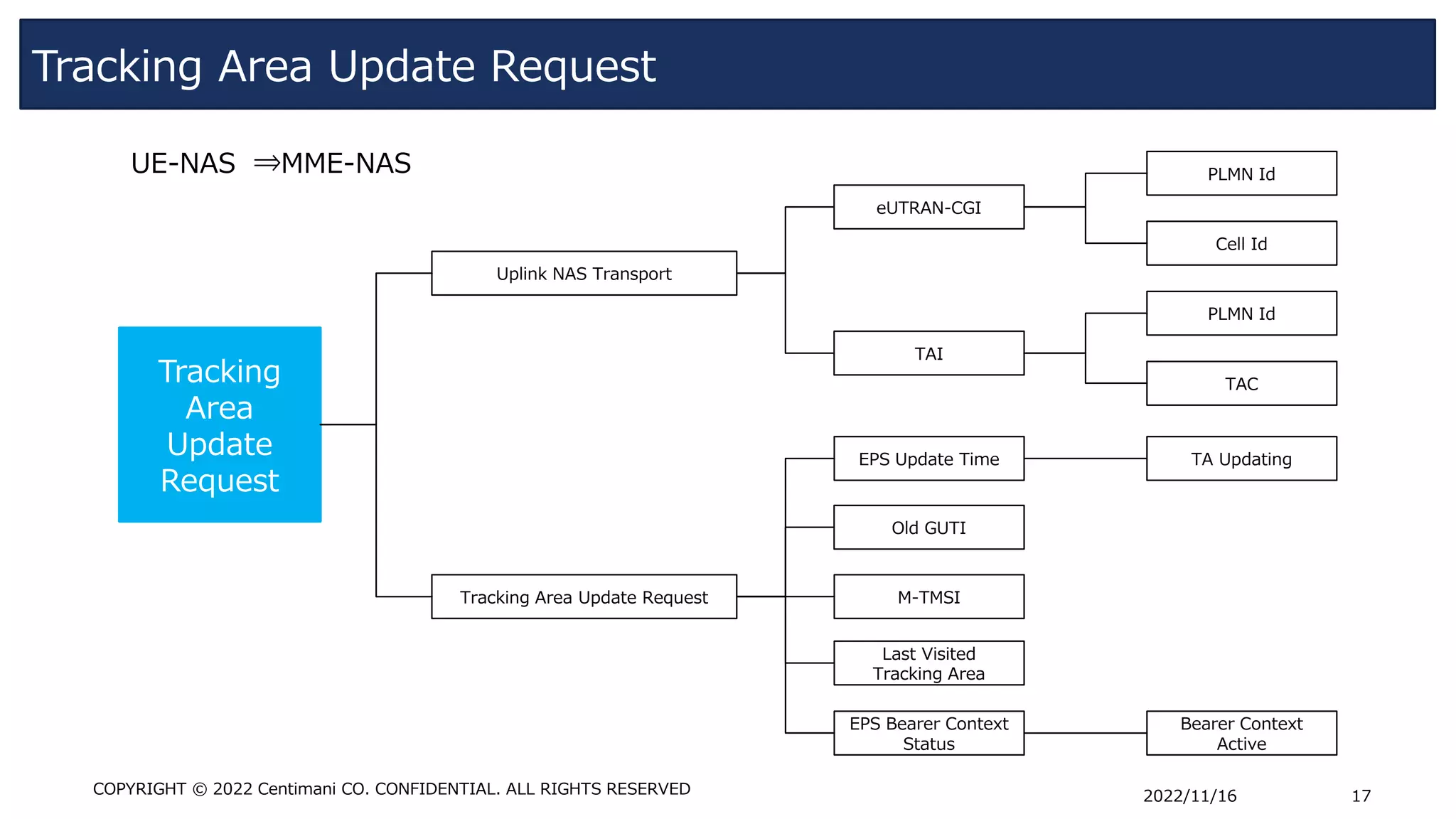

Tracking Area Update Request
TAI
PLMN Id
TAC
PLMN Id
Cell Id
EPS Update Time
M-TMSI
Old GUTI
Last Visited
Tracking Area
EPS Bearer Context
Status
TA Updating
Bearer Context
Active

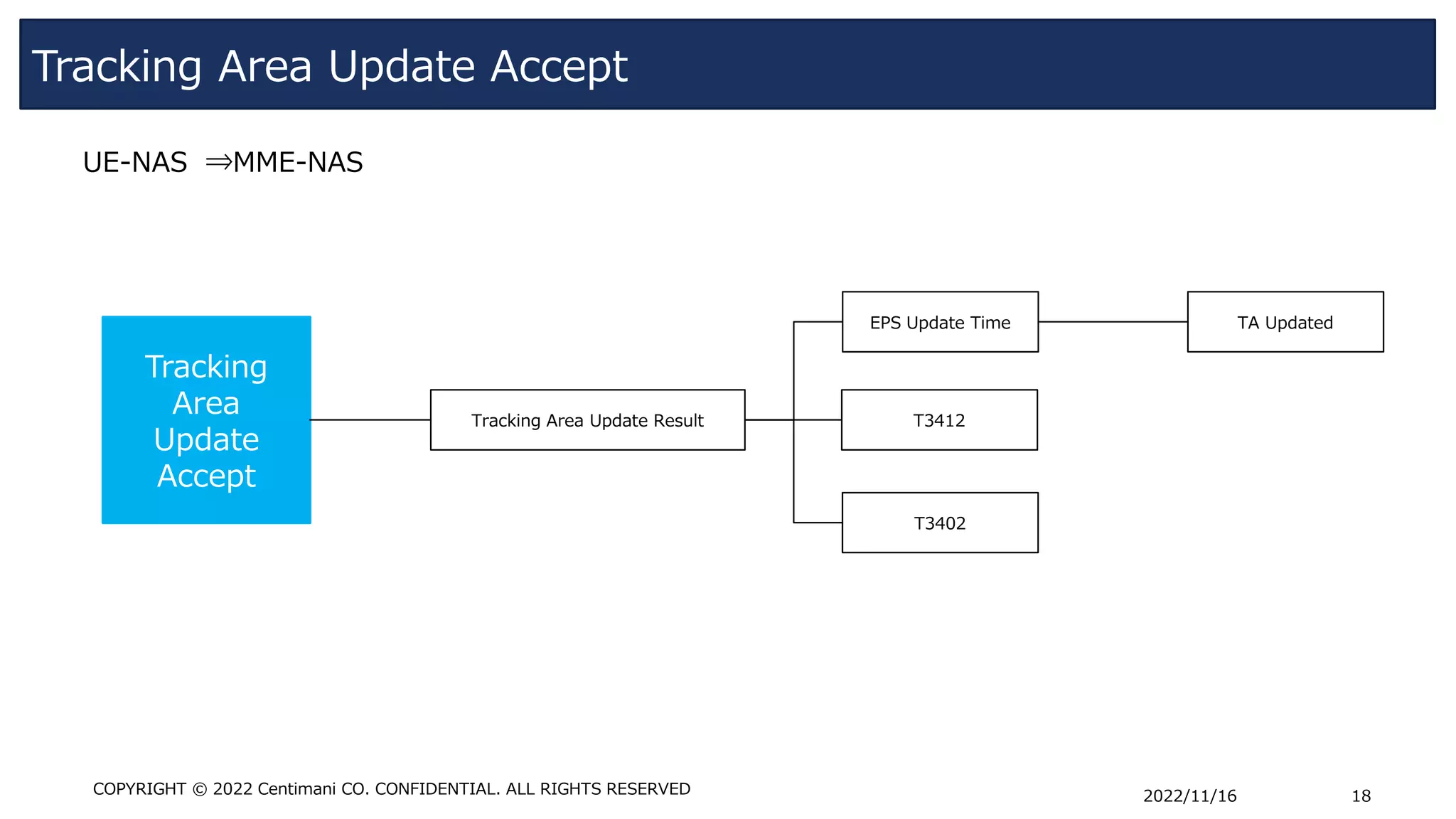

Tracking Area Update Accept
2022/11/16 18
COPYRIGHT © 2022 Centimani CO. CONFIDENTIAL. ALL RIGHTS RESERVED
Tracking
Area
Update
Accept
UE-NAS ⇒MME-NAS
Tracking Area Update Result
EPS Update Time
T3412
T3402
TA Updated
COPYRIGHT © 2022 Centimani CO. CONFIDENTIAL. ALL RIGHTS RESERVED 2022/11/16 19
3GPP標準化技術仕様に関する知識は、
翻訳し、読むだけでは
なかなか理解が進まないものです。
理解するには、実際のコールフローシナリオに基づき
実際の通信ログとの整合性確認等は欠かせませんが、
その様な資料は広く共有されていないのが現状です。
本資料は、弊社内で3GPP技術仕様の
理解・知識向上を図るため作成したものです。
コンテンツは可能な限り、ベンダー / キャリア依存などを
除外して作成しておりますが、一部標準化や実用化が
進んだシステムと整合性が担保できていない記述を
含んでいる場合があります。
本資料は、ロイヤリティフリーです。閲覧される皆さんの
知識定着と仕事の生産性の向上の一助としてご活用ください。
