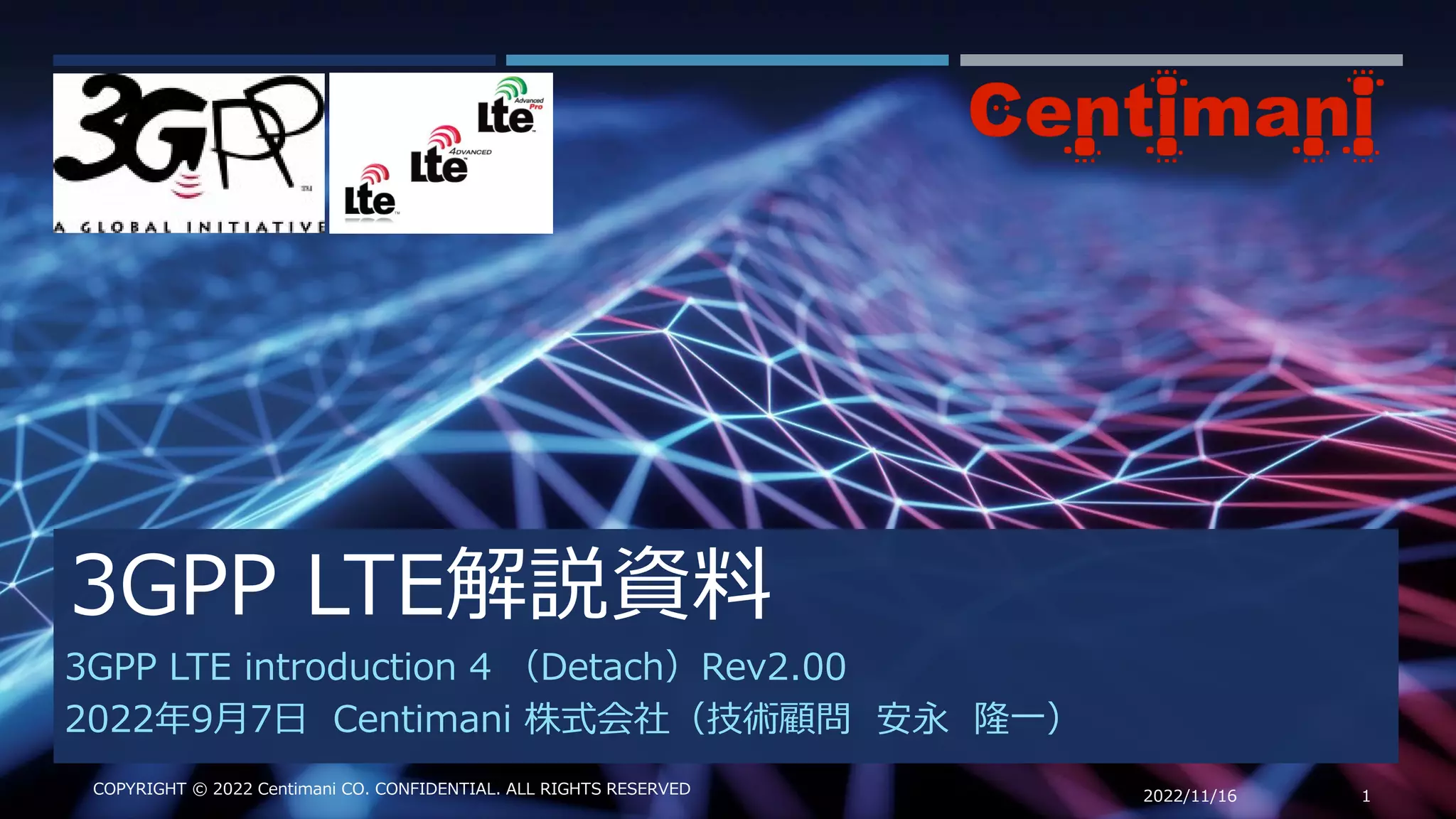

3GPP LTE introduction 4 （Detach）

3GPP LTE解説資料
2022/11/16 1
COPYRIGHT © 2022 Centimani CO. CONFIDENTIAL. ALL RIGHTS RESERVED
3GPP LTE introduction 4 （Detach）Rev2.00
2022年9月7日 Centimani 株式会社（技術顧問安永隆一）

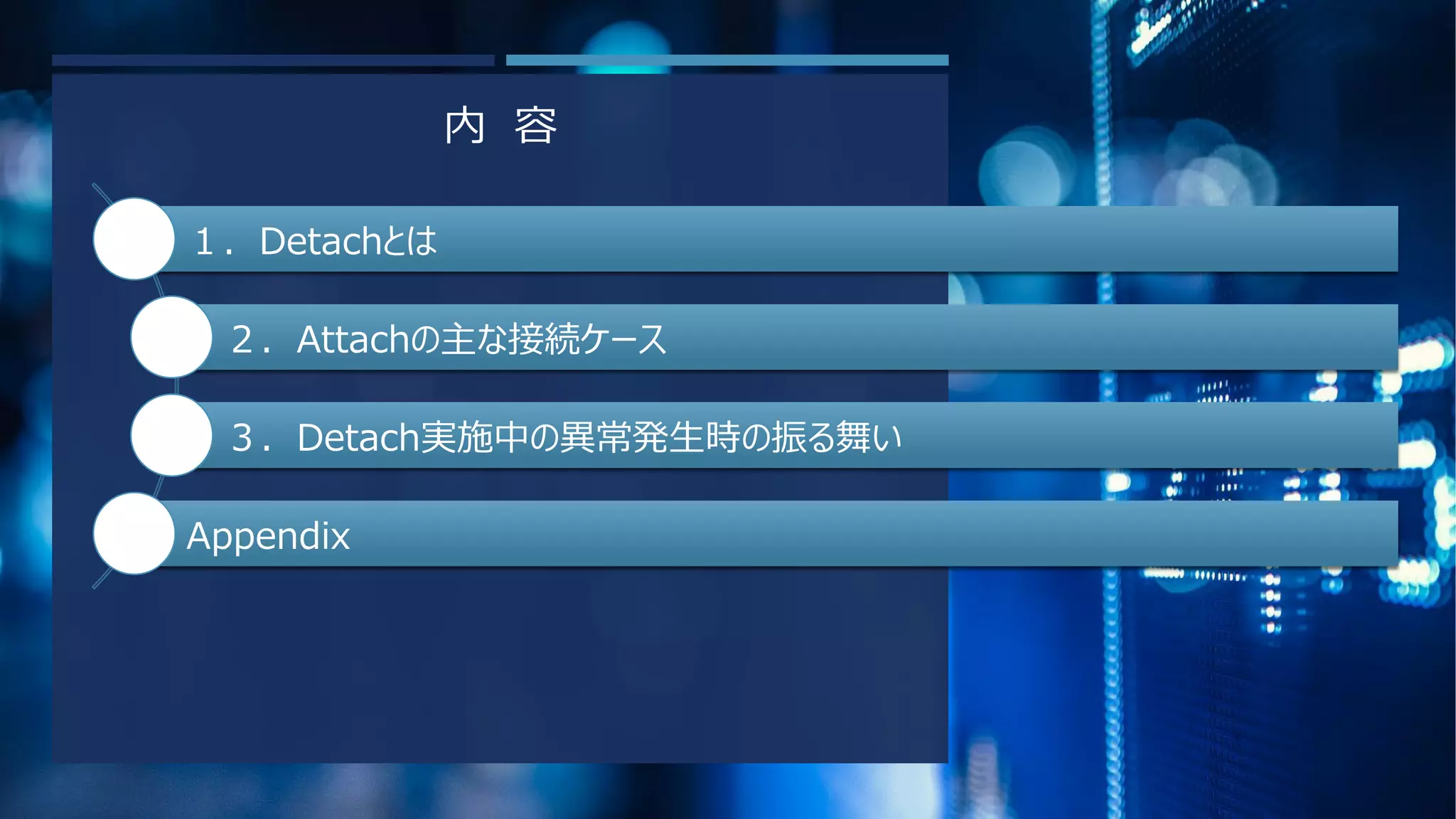

内容
１．Detachとは
２．Attachの主な接続ケース
３．Detach実施中の異常発生時の振る舞い
Appendix

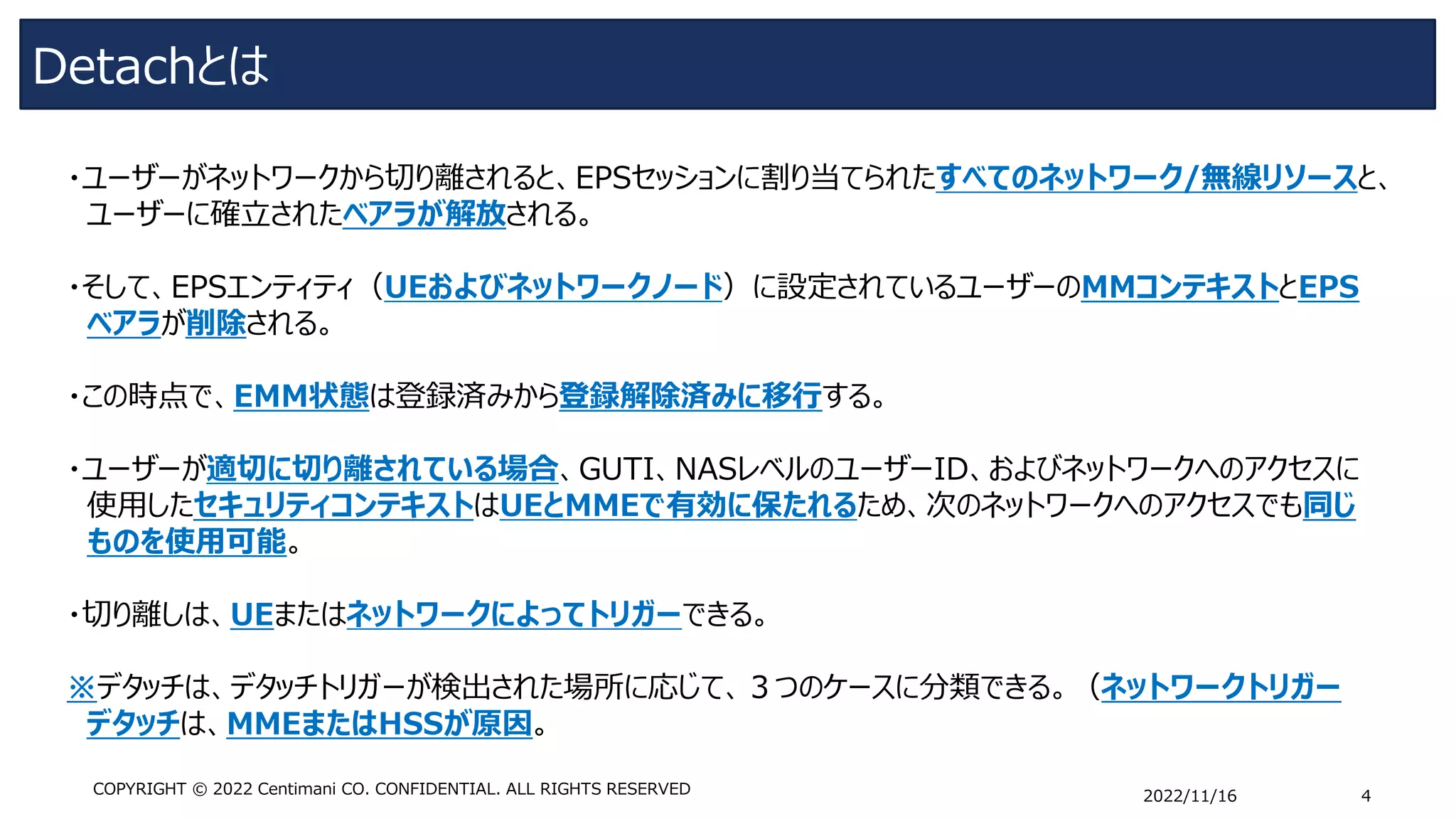

Detachとは
2022/11/16 4
・ユーザーがネットワークから切り離されると、EPSセッションに割り当てられたすべてのネットワーク/無線リソースと、
ユーザーに確立されたベアラが解放される。
・そして、EPSエンティティ（UEおよびネットワークノード）に設定されているユーザーのMMコンテキストとEPS
ベアラが削除される。
・この時点で、EMM状態は登録済みから登録解除済みに移行する。
・ユーザーが適切に切り離されている場合、GUTI、NASレベルのユーザーID、およびネットワークへのアクセスに
使用したセキュリティコンテキストはUEとMMEで有効に保たれるため、次のネットワークへのアクセスでも同じ
ものを使用可能。
・切り離しは、UEまたはネットワークによってトリガーできる。
※デタッチは、デタッチトリガーが検出された場所に応じて、３つのケースに分類できる。（ネットワークトリガー
デタッチは、MMEまたはHSSが原因。

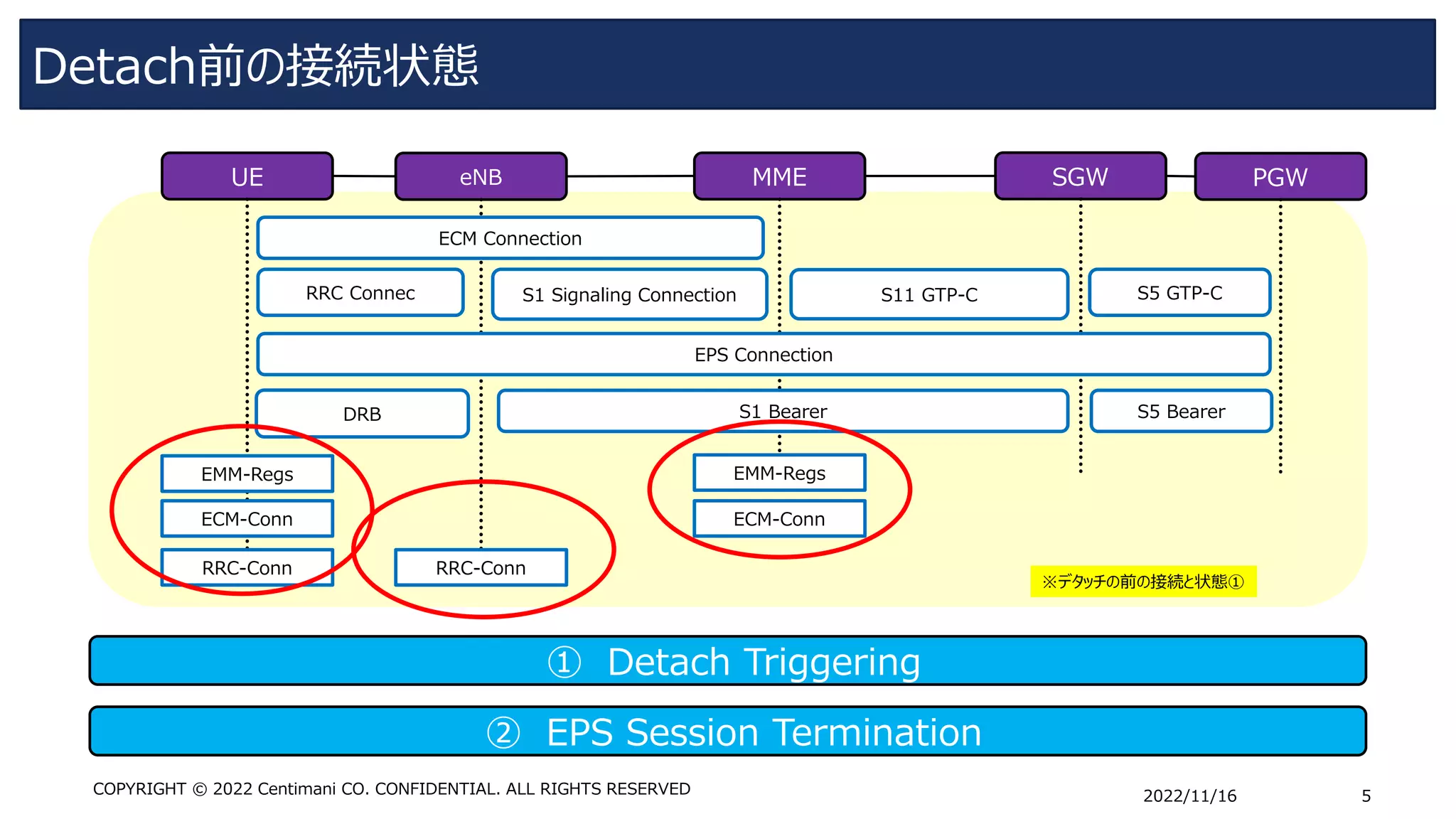

Detach前の接続状態
2022/11/16 5
SGW
UE eNB MME PGW
DRB S5 Bearer
RRC Connec S1 Signaling Connection S11 GTP-C S5 GTP-C
ECM Connection
EPS Connection
S1 Bearer
ECM-Conn
RRC-Conn RRC-Conn
EMM-Regs
ECM-Conn
EMM-Regs
① Detach Triggering
➁ EPS Session Termination
※デタッチの前の接続と状態①

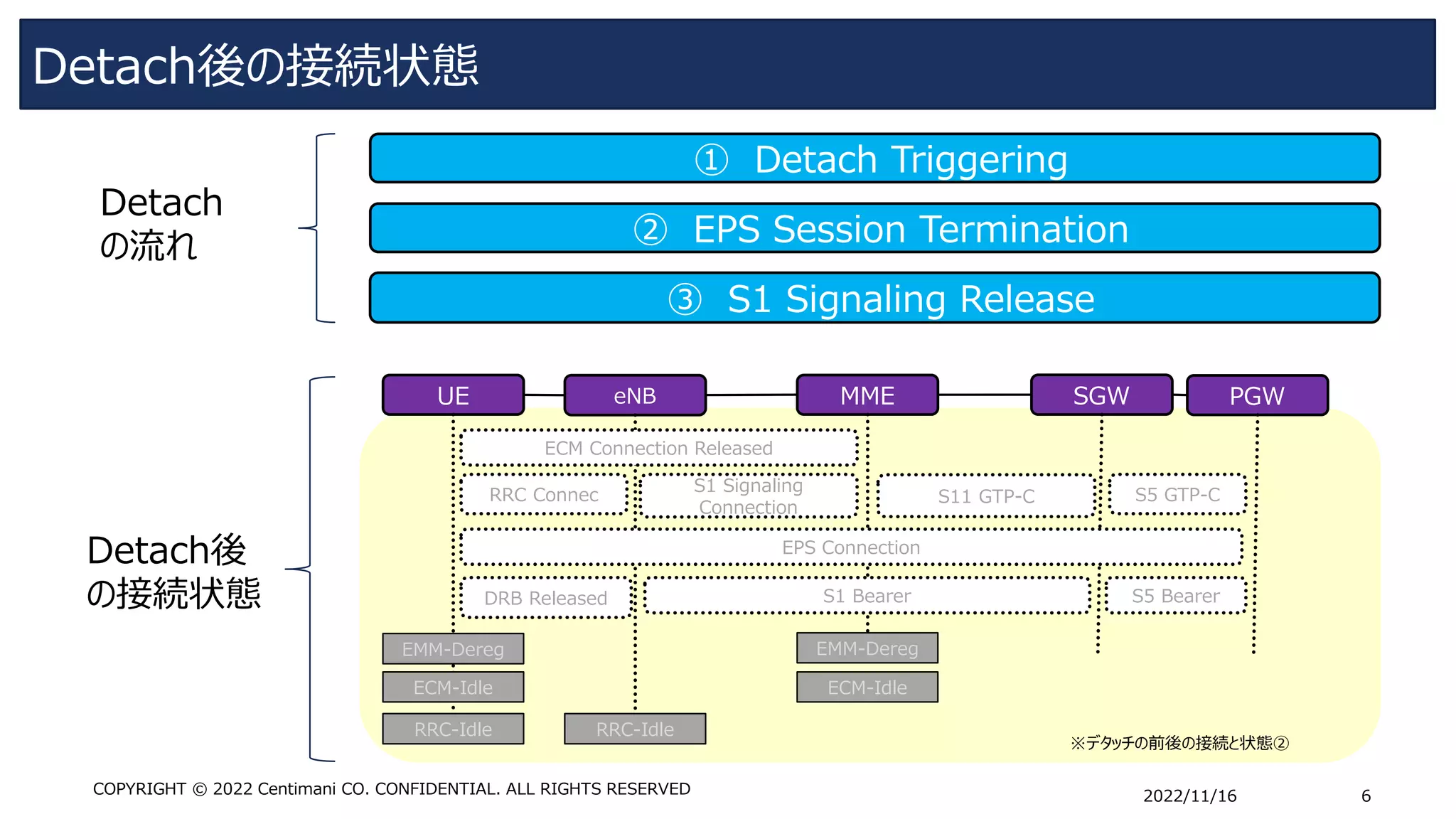

Detach後の接続状態
2022/11/16 6
SGW
UE eNB MME PGW
DRB Released S5 Bearer
RRC Connec
S1 Signaling
Connection
S11 GTP-C S5 GTP-C
ECM Connection Released
EPS Connection
S1 Bearer
ECM-Idle
RRC-Idle RRC-Idle
EMM-Dereg
ECM-Idle
EMM-Dereg
➂ S1 Signaling Release
※デタッチの前後の接続と状態➁
① Detach Triggering
➁ EPS Session Termination
Detach
の流れ
Detach後
の接続状態

２．DETACHの主な接続ケース

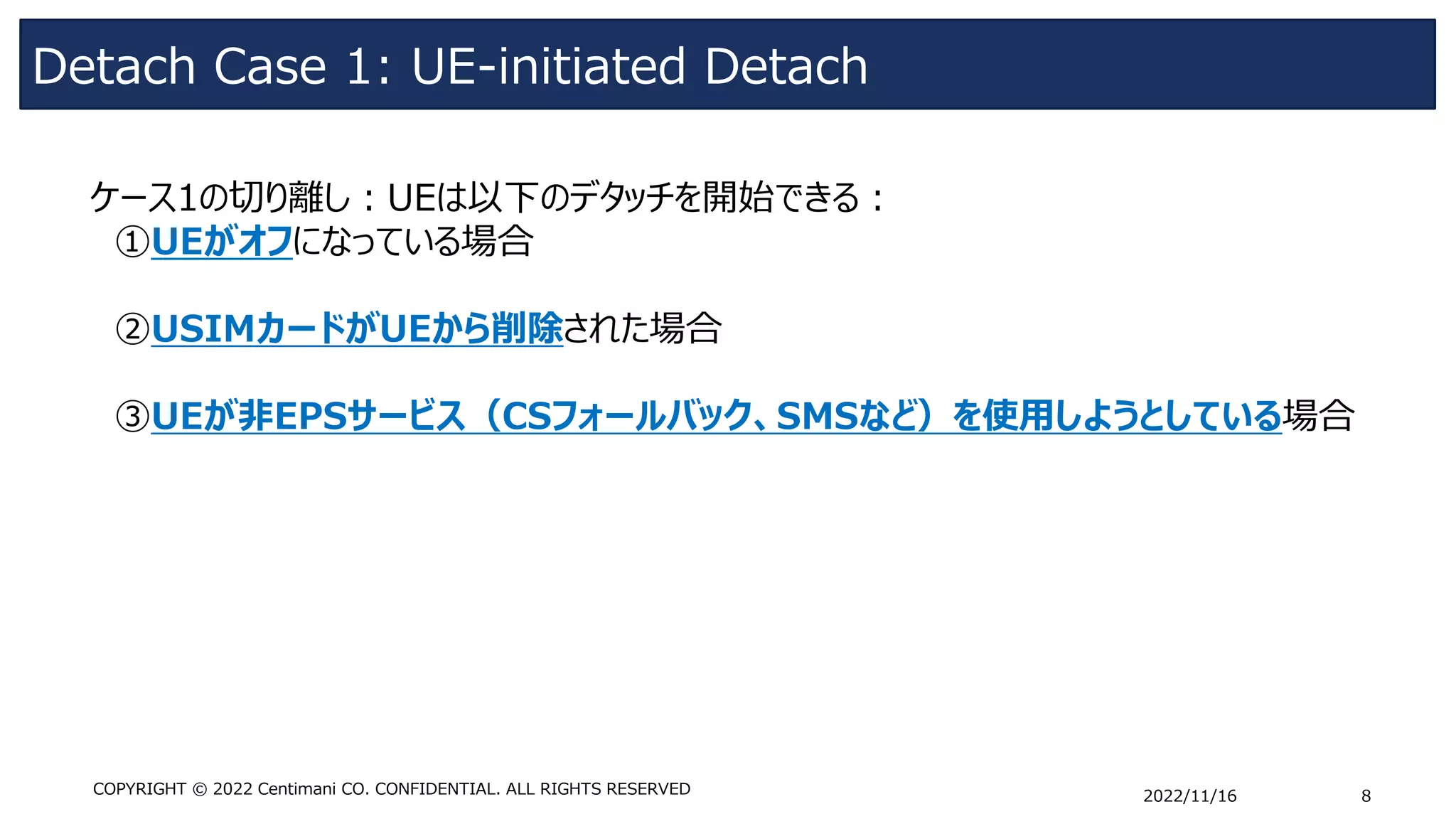

Detach Case 1: UE-initiated Detach
2022/11/16 8
ケース1の切り離し：UEは以下のデタッチを開始できる：
①UEがオフになっている場合
➁USIMカードがUEから削除された場合
➂UEが非EPSサービス（CSフォールバック、SMSなど）を使用しようとしている場合

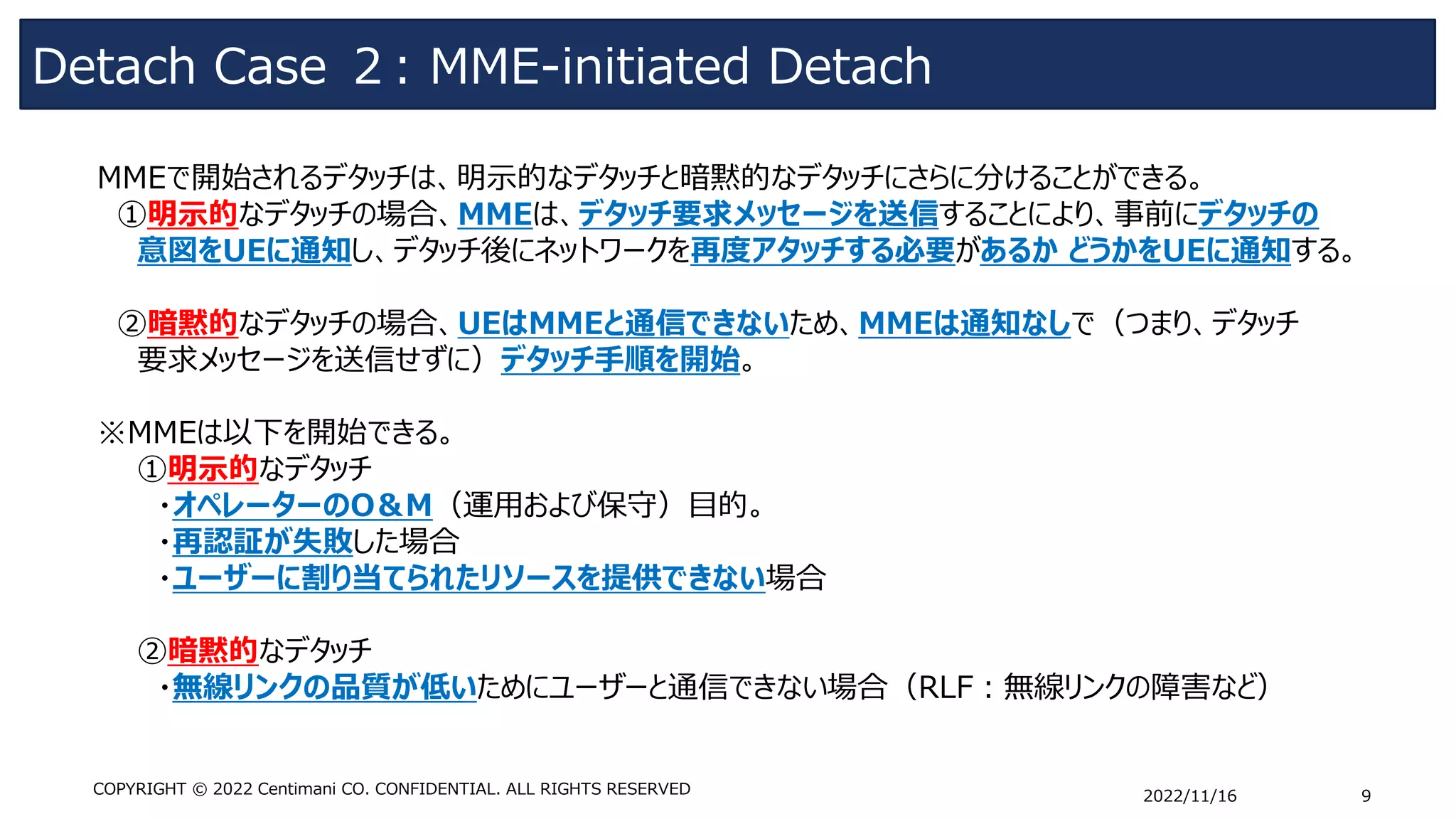

Detach Case ２: MME-initiated Detach
2022/11/16 9
MMEで開始されるデタッチは、明示的なデタッチと暗黙的なデタッチにさらに分けることができる。
①明示的なデタッチの場合、MMEは、デタッチ要求メッセージを送信することにより、事前にデタッチの
意図をUEに通知し、デタッチ後にネットワークを再度アタッチする必要があるかどうかをUEに通知する。
➁暗黙的なデタッチの場合、UEはMMEと通信できないため、MMEは通知なしで（つまり、デタッチ
要求メッセージを送信せずに）デタッチ手順を開始。
※MMEは以下を開始できる。
①明示的なデタッチ
・オペレーターのO＆M（運用および保守）目的。
・再認証が失敗した場合
・ユーザーに割り当てられたリソースを提供できない場合
➁暗黙的なデタッチ
・無線リンクの品質が低いためにユーザーと通信できない場合（RLF：無線リンクの障害など）

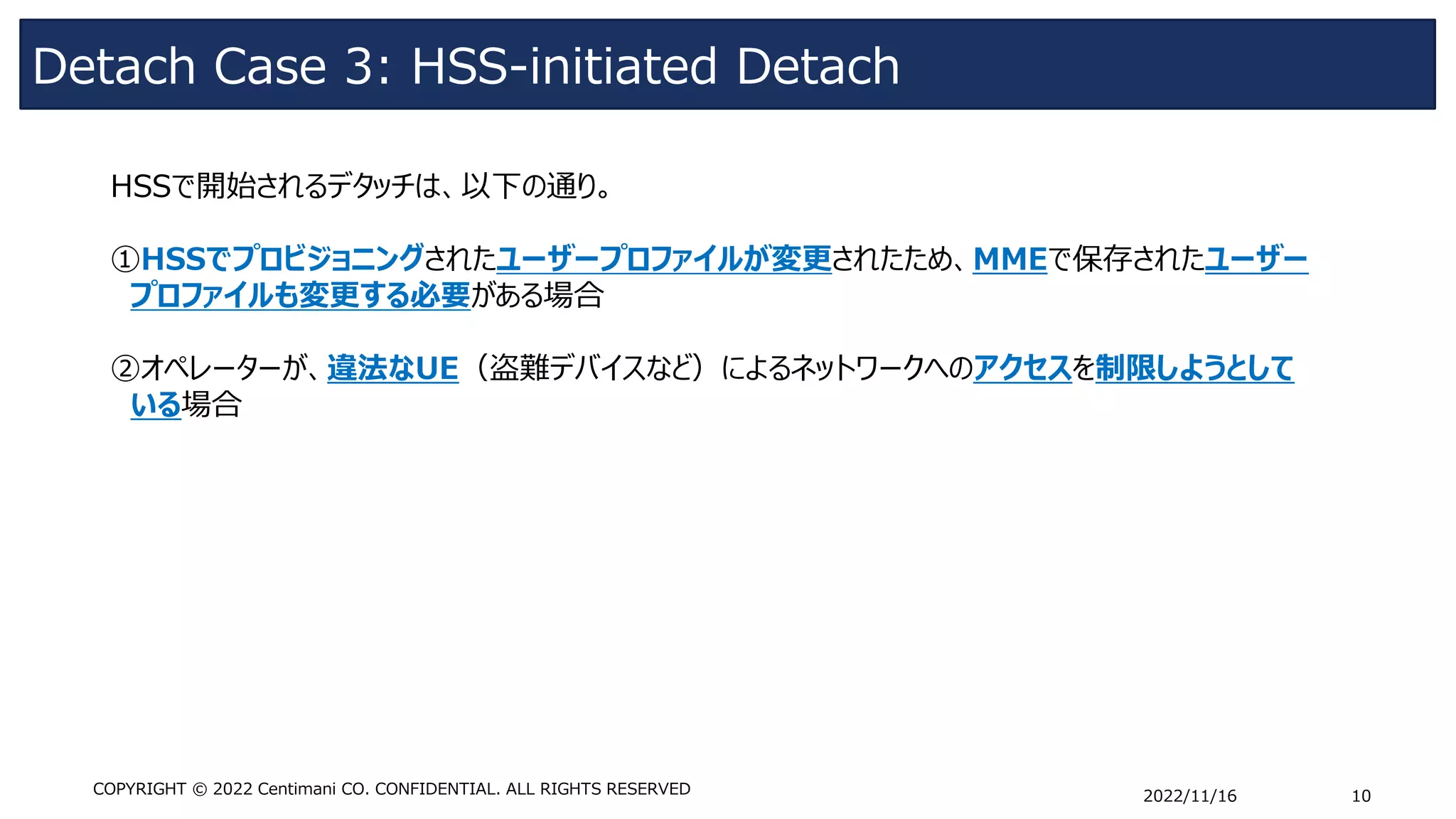

Detach Case 3: HSS-initiated Detach
2022/11/16 10
HSSで開始されるデタッチは、以下の通り。
①HSSでプロビジョニングされたユーザープロファイルが変更されたため、MMEで保存されたユーザー
プロファイルも変更する必要がある場合
➁オペレーターが、違法なUE（盗難デバイスなど）によるネットワークへのアクセスを制限しようとして
いる場合

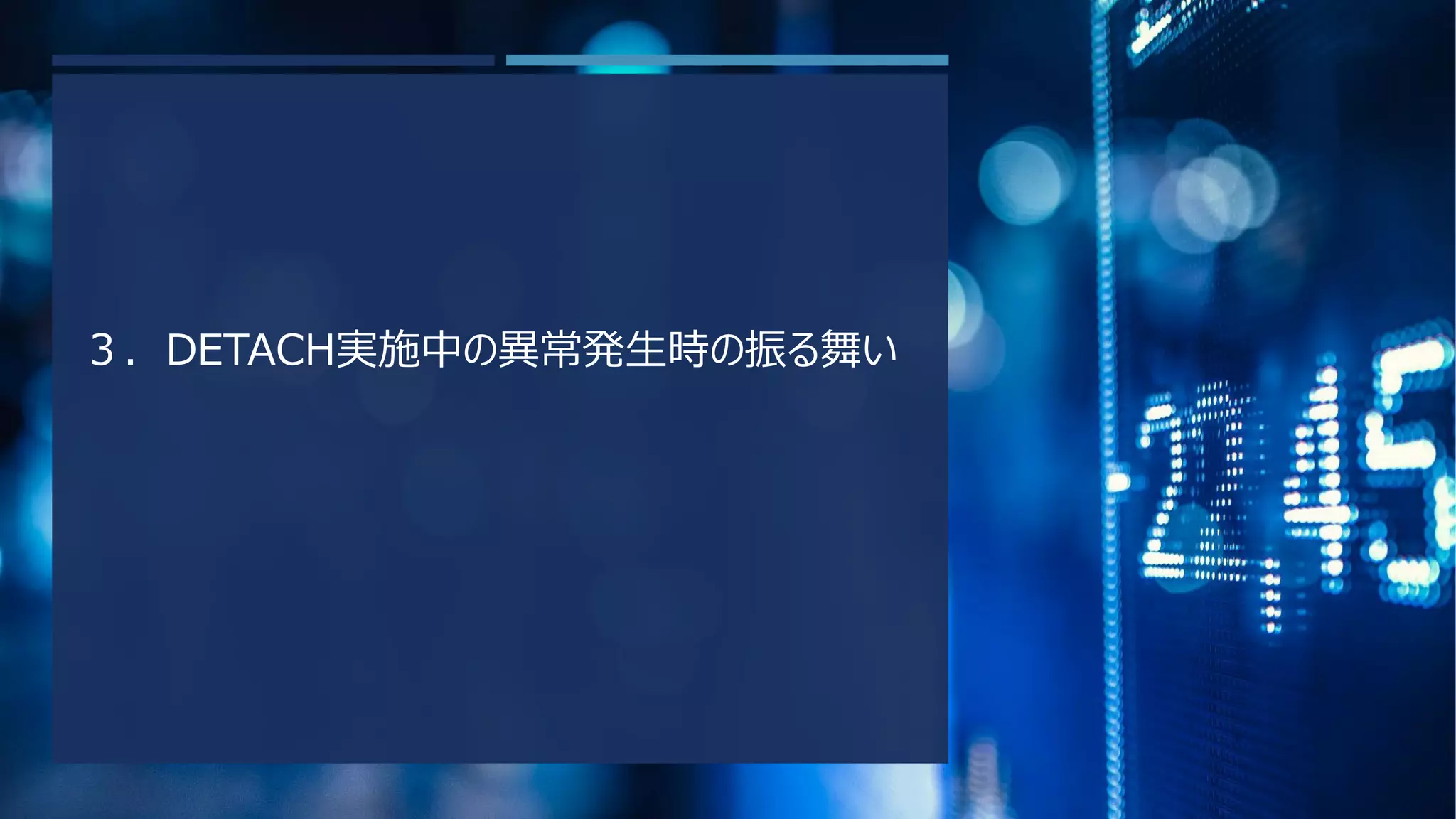

３．DETACH実施中の異常発生時の振る舞い

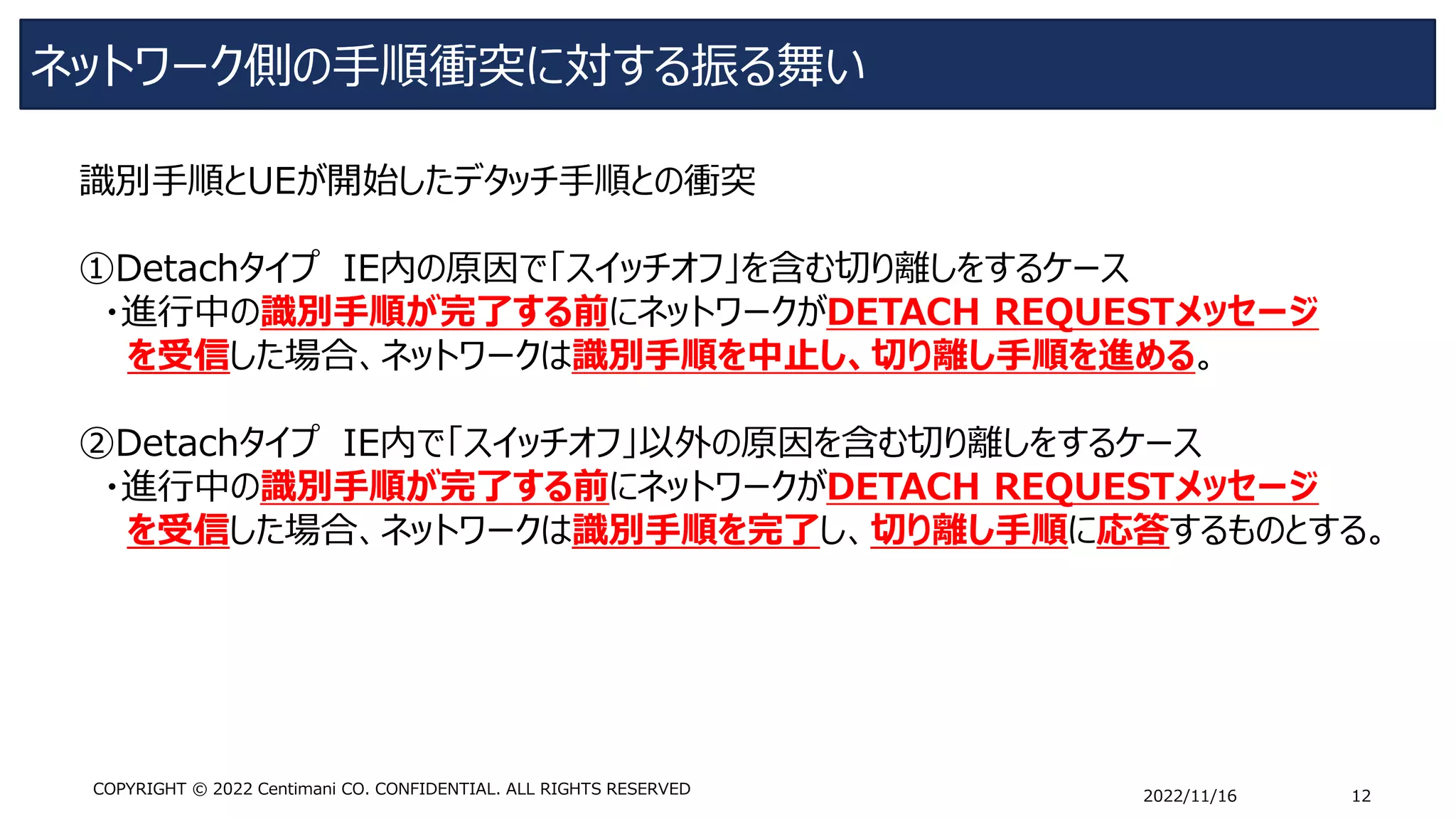

ネットワーク側の手順衝突に対する振る舞い
2022/11/16 12
識別手順とUEが開始したデタッチ手順との衝突
①Detachタイプ IE内の原因で「スイッチオフ」を含む切り離しをするケース
・進行中の識別手順が完了する前にネットワークがDETACH REQUESTメッセージ
を受信した場合、ネットワークは識別手順を中止し、切り離し手順を進める。
➁Detachタイプ IE内で「スイッチオフ」以外の原因を含む切り離しをするケース
・進行中の識別手順が完了する前にネットワークがDETACH REQUESTメッセージ
を受信した場合、ネットワークは識別手順を完了し、切り離し手順に応答するものとする。

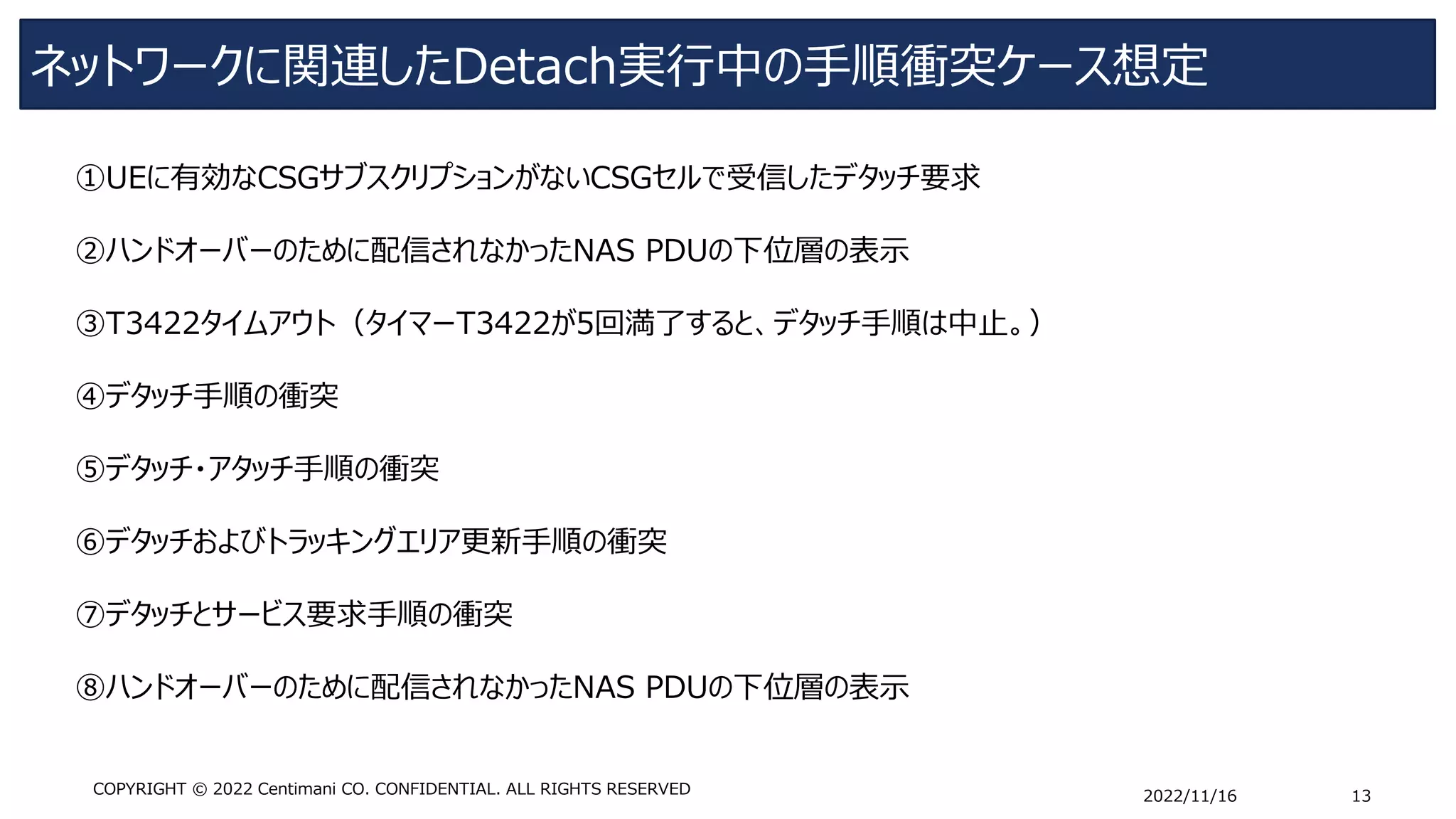

ネットワークに関連したDetach実行中の手順衝突ケース想定
2022/11/16 13
①UEに有効なCSGサブスクリプションがないCSGセルで受信したデタッチ要求
➁ハンドオーバーのために配信されなかったNAS PDUの下位層の表示
➂T3422タイムアウト（タイマーT3422が5回満了すると、デタッチ手順は中止。）
④デタッチ手順の衝突
➄デタッチ・アタッチ手順の衝突
⑥デタッチおよびトラッキングエリア更新手順の衝突
⑦デタッチとサービス要求手順の衝突
⑧ハンドオーバーのために配信されなかったNAS PDUの下位層の表示

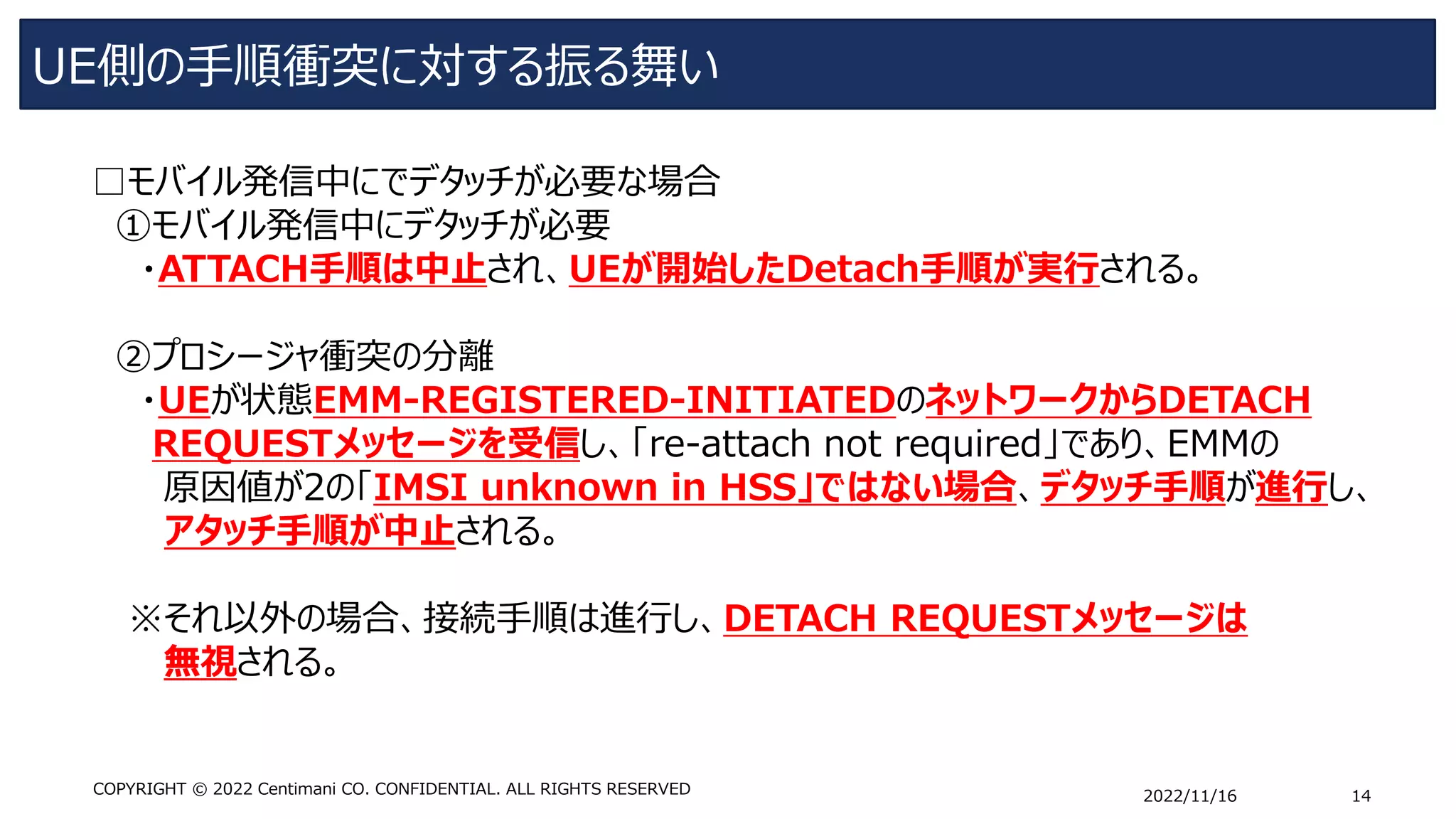

UE側の手順衝突に対する振る舞い
2022/11/16 14
□モバイル発信中にでデタッチが必要な場合
①モバイル発信中にデタッチが必要
・ATTACH手順は中止され、UEが開始したDetach手順が実行される。
➁プロシージャ衝突の分離
・UEが状態EMM-REGISTERED-INITIATEDのネットワークからDETACH
REQUESTメッセージを受信し、「re-attach not required」であり、EMMの
原因値が2の「IMSI unknown in HSS」ではない場合、デタッチ手順が進行し、
アタッチ手順が中止される。
※それ以外の場合、接続手順は進行し、DETACH REQUESTメッセージは
無視される。

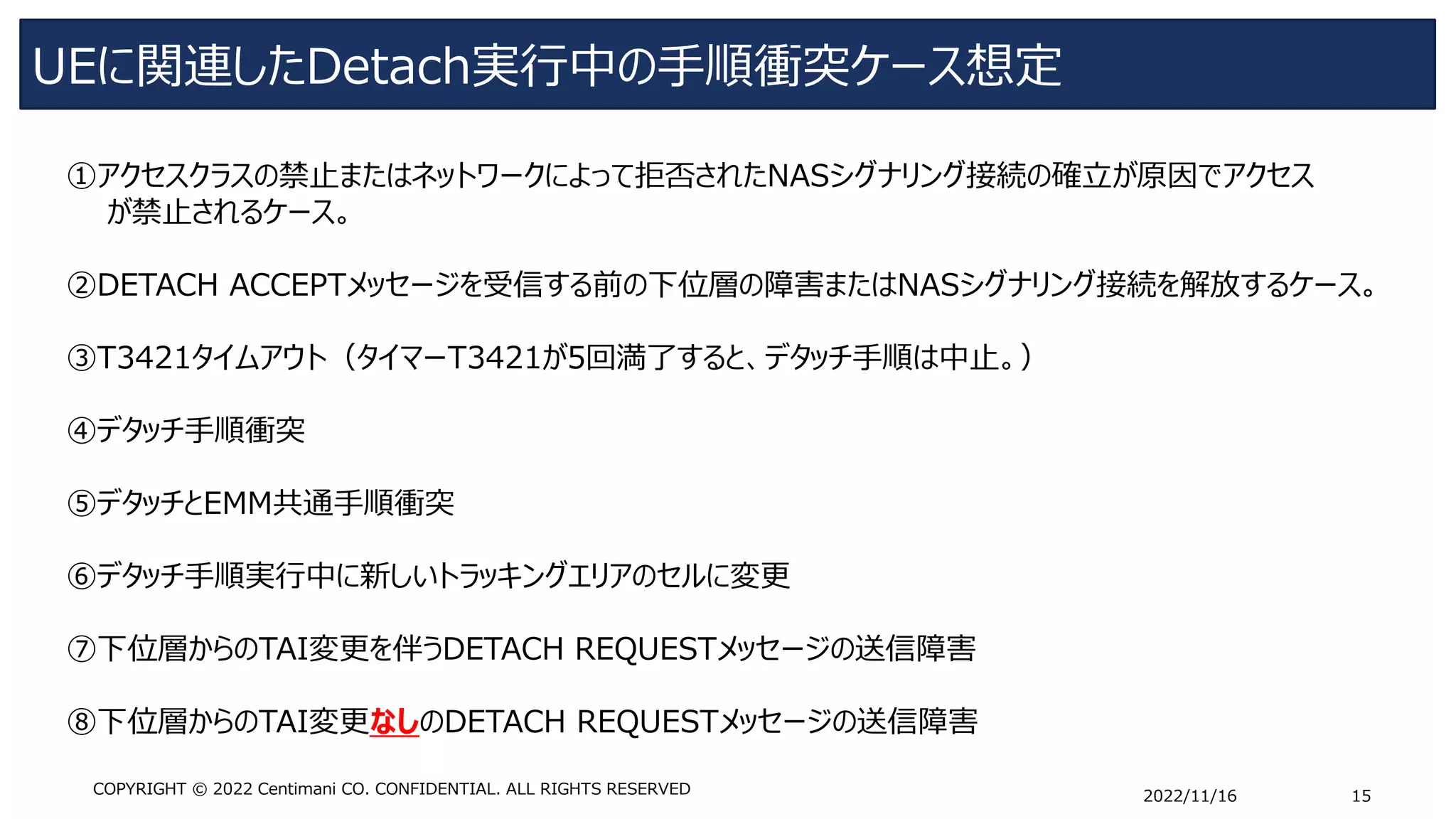

UEに関連したDetach実行中の手順衝突ケース想定
2022/11/16 15
①アクセスクラスの禁止またはネットワークによって拒否されたNASシグナリング接続の確立が原因でアクセス
が禁止されるケース。
➁DETACH ACCEPTメッセージを受信する前の下位層の障害またはNASシグナリング接続を解放するケース。
➂T3421タイムアウト（タイマーT3421が5回満了すると、デタッチ手順は中止。）
④デタッチ手順衝突
➄デタッチとEMM共通手順衝突
⑥デタッチ手順実行中に新しいトラッキングエリアのセルに変更
⑦下位層からのTAI変更を伴うDETACH REQUESTメッセージの送信障害
⑧下位層からのTAI変更なしのDETACH REQUESTメッセージの送信障害

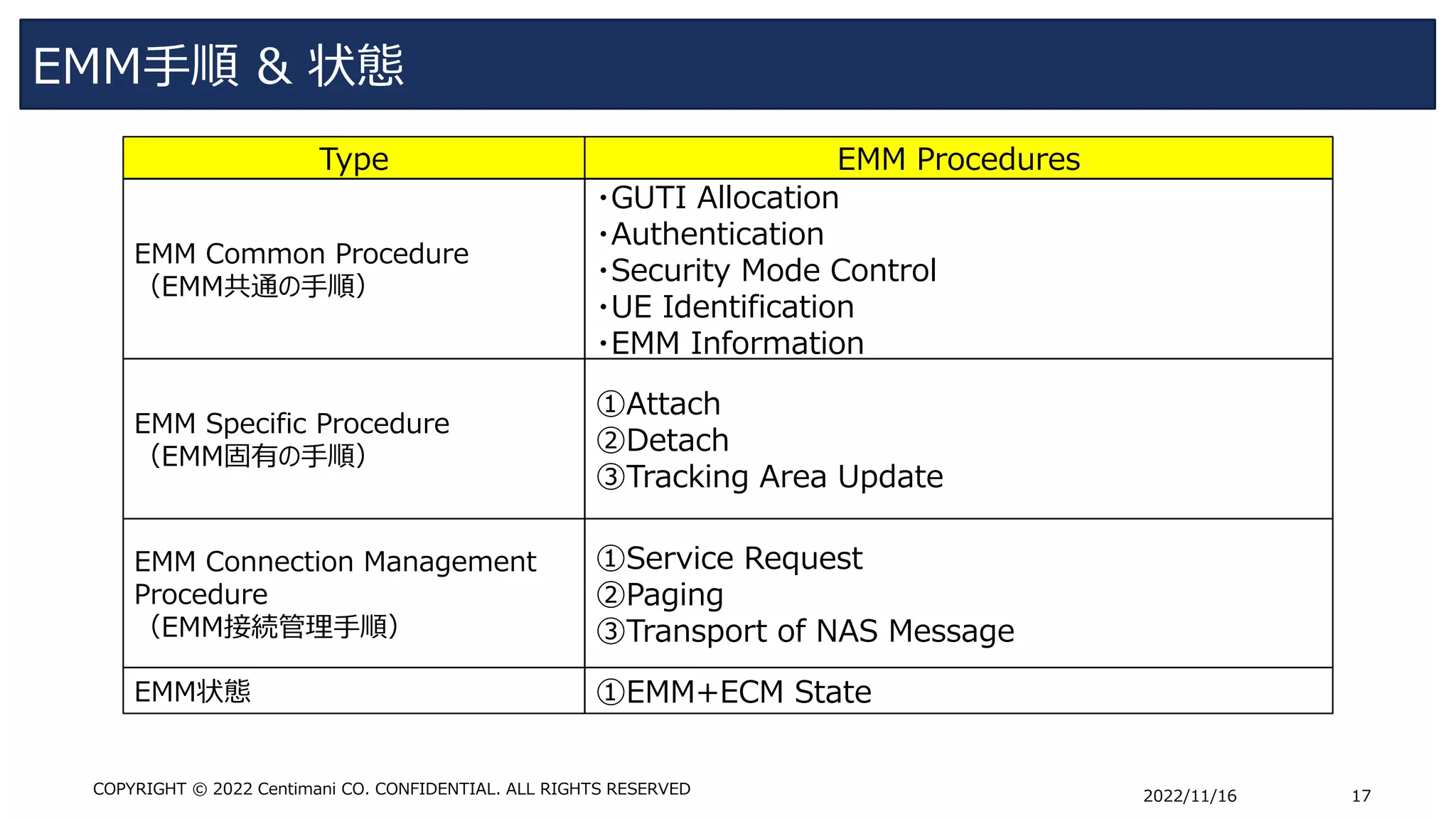

EMM手順 & 状態
2022/11/16 17
EMM Common Procedure
（EMM共通の手順）
・GUTI Allocation
・Authentication
・Security Mode Control
・UE Identification
・EMM Information
EMM Specific Procedure
（EMM固有の手順）
①Attach
➁Detach
➂Tracking Area Update
EMM Connection Management
Procedure
（EMM接続管理手順）
①Service Request
➁Paging
➂Transport of NAS Message
Type EMM Procedures
EMM状態 ①EMM+ECM State

COPYRIGHT © 2022 Centimani CO. CONFIDENTIAL. ALL RIGHTS RESERVED 2022/11/16 18

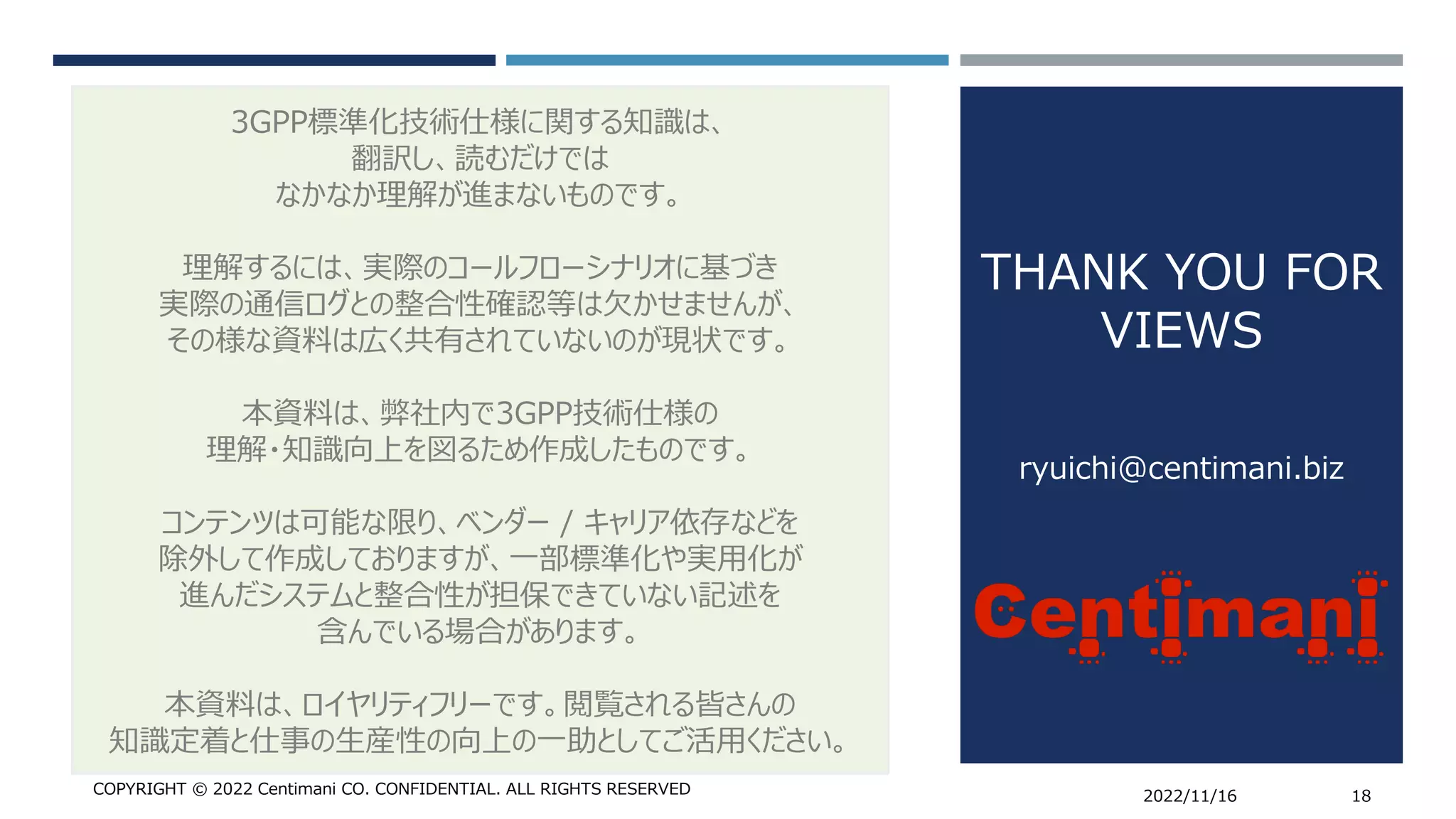

3GPP標準化技術仕様に関する知識は、
翻訳し、読むだけでは
なかなか理解が進まないものです。
理解するには、実際のコールフローシナリオに基づき
実際の通信ログとの整合性確認等は欠かせませんが、
その様な資料は広く共有されていないのが現状です。
本資料は、弊社内で3GPP技術仕様の
理解・知識向上を図るため作成したものです。
コンテンツは可能な限り、ベンダー / キャリア依存などを
除外して作成しておりますが、一部標準化や実用化が
進んだシステムと整合性が担保できていない記述を
含んでいる場合があります。
本資料は、ロイヤリティフリーです。閲覧される皆さんの
知識定着と仕事の生産性の向上の一助としてご活用ください。
