กระบวนการทำงานแบบ 3D CONSTRUCTION MODELING VS BIM

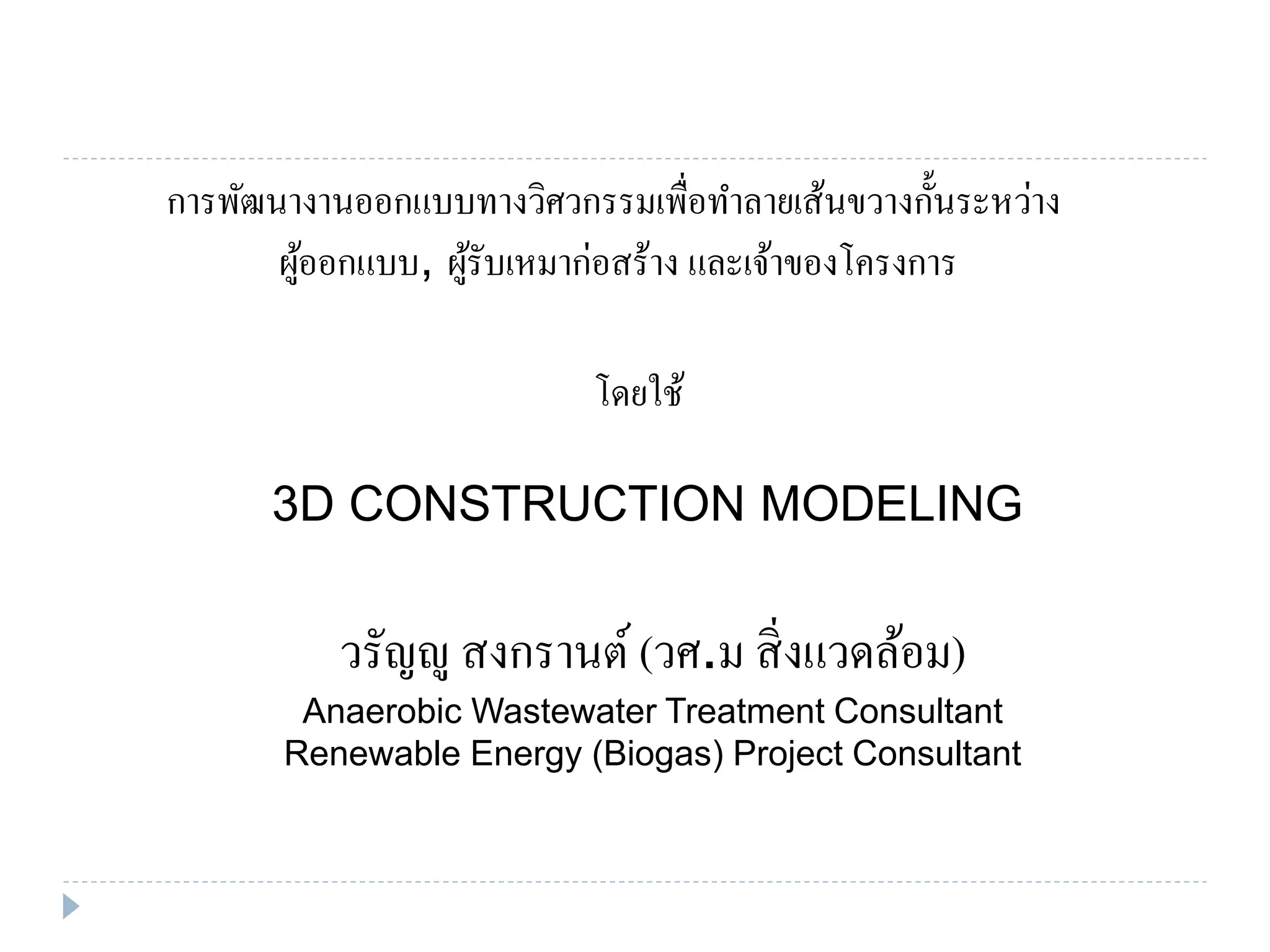

- 1. การพัฒนางานออกแบบทางวิศวกรรมเพื่อทาลายเส้นขวางกั้นระหว่าง ผู้ออกแบบ, ผู้รับเหมาก่อสร้าง และเจ้าของโครงการ โดยใช้ 3DCONSTRUCTION MODELING วรัญญู สงกรานต์ (วศ.ม สิ่งแวดล้อม) Anaerobic Wastewater Treatment Consultant Renewable Energy (Biogas) Project Consultant
- 2.

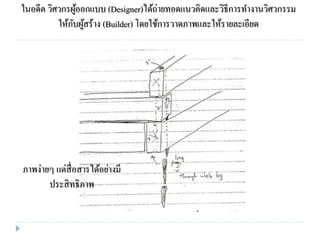

- 3. ในอดีต วิศวกรผู้ออกแบบ (Designer)ได้ถ่ายทอดแนวคิดและวิธีการทางานวิศวกรรม ให้กับผู้สร้าง(Builder) โดยใช้การวาดภาพและให้รายละเอียด ภาพง่ายๆ แต่สื่อสารได้อย่างมี ประสิทธิภาพ
- 4. ยุคแรกๆ ของงานวิศวกรรม การขีดเขียนเพื่ออธิบายแนวคิดและวิธีการทาให้วิศวกร ผู้ออกแบบสามารถสื่อสารกับผู้ทาการก่อสร้างได้อาจจะบนก้อนหิน ผนังถ้า หนังสัตว์ เป็นต้น
- 5.
- 6.
- 7.
- 8. สถานที่ก่อสร้างเป็นที่ ที่ผู้ออกแบบ และผู้สร้างได้ทางานร่วมกันแลกเปลี่ยนแนวคิด แผนงานและการทางานร่วมกันอย่างมีประสิทธิภาพ แม้จะมีอุปกรณ์ที่ไม่มีประสิทธิภาพ เหมือนในปัจจุบัน
- 9. ด้วยทรัพยากรอันจากัด การทางานอย่างไกล้ชิด กันระหว่างวิศวกรผู้ออกแบบและผู้สร้าง การถ่ายทอดจินตนาการผ่านงานฝีมือก่อให้เกิดงานวิศวกรรมที่ยิ่งใหญ่

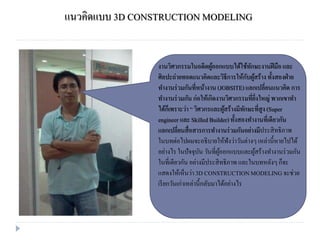

- 10. แนวคิดแบบ 3D CONSTRUCTIONMODELING งานวิศวกรรมในอดีตผู้ออกแบบได้ใช้ทักษะงานฝีมือและ ศิลปะถ่ายทอดแนวคิดและวิธีการให้กับผู้สร้างทั้งสองฝ่าย ทางานร่วมกันที่หน้างาน (JOBSITE)แลกเปลี่ยนแนวคิด การ ทางานร่วมกัน ก่อให้เกิดงานวิศวกรรมที่ยิ่งใหญ่ พวกเขาทา ได้ก็เพราะว่า “ วิศวกรและผู้สร้างมีทักษะที่สูง(Super engineer และ SkilledBuilder) ทั้งสองทางานที่เดียวกัน แลกเปลี่ยนสื่อสารการทางานร่วมกันอย่างมีประสิทธิภาพ ในบทต่อไปผมจะอธิบายให้ฟังว่าวันต่างๆเหล่านี้หายไปได้ อย่างไร ในปัจจุบัน วันที่ผู้ออกแบบและผู้สร้างทางานร่วมกัน ในที่เดียวกัน อย่างมีประสิทธิภาพ และในบทหลังๆก็จะ แสดงให้เห็นว่า 3D CONSTRUCTIONMODELINGจะช่วย เรียกวันเก่าเหล่านี้กลับมาได้อย่างไร
- 11. “ กาแพงขวางกั้นระหว่าง OFFICEและ FIELD” บทที่ 2
- 12.
- 13. บวกกับการขยายตัวของงานก่อสร้าง การออกแบบอย่างเร่งรีบเพื่อให้ทันกับ งาน ทาให้ผู้ออกแบบซึ่งครั้งนึงเคยอยู่ที่หน้างาน ต้องมานั่งที่ Office ลงมือ ออกแบบด้วยแนวคิดของตนเอง
- 14. ในเวลาเดียวกัน งานออกแบบก็ถูกสร้างขึ้นแบบมีรูปแบบมาตรฐาน มี รายละเอียดผูกมัดผู้สร้างมากขึ้นจากมาตรฐาน แบบก็กลายเป็นข้อกาหนดและ สัญญา สร้างขึ้นเพื่อผูกมันทางกฎหมาย
- 15. แบบก่อสร้างที่ครั้งนึงเต็มไปด้วย รายละเอียดที่เรียบง่ายเต็มเปี่ยมไปด้วยงาน ฝีมือและศิลปะ ก็กลายเป็นเครื่องมือที่เต็มไปด้วยข้อกาหนดผูกมัดการทางาน ของผู้สร้างเกิดเป็นเส้นแบ่งแยกการทางานที่ครั้งนึง เคยแน้นแฟ้น
- 16. ท้ายที่สุดผู้สร้างก็กลายเป็นผู้รับเหมา (Contractor) ทางานภายใต้ข้อกาหนด มากมายของแบบการบังคับตามกฏหมายและสัญญาทาให้แบบก่อสร้างจึงเป็น หัวใจของการทางาน
- 17.
- 18. ที่ OFFICR คอมพิวเตอร์และโปรแกรมช่วยเขียนแบบทาให้งานดาเนินการได้ อย่างรวดเร็วการทางานซ้าแล้วซ้าอีกทาให้ OFFICE บางครั้งนาแบบกลับมาใช้ จนเกิดการผิดพลาด และขาดลายละเอียดปลีกย่อย ทาให้แบบต้องถูกแก้ไข หลายครั้งเมื่อไปถึงหน้างาน
- 19.
- 20.
- 21. แผนงาน แบบก่อสร้าง การประชุมวางแผน จึงถูกทาขึ้นซ้าแล้วซ้าอีกเพื่อตาม ป้องกันและแก้ไขปัญหาที่อาจจะเกิดขึ้นและทาให้งานล่าช้า
- 22. “ การป้องกันปัญหาและแก้ไขปัญหาและการติดตามแผนงาน ถูกทาขึ้นหลายครั้ง บางครั้งก็ยังเกิดปัญหาขึ้นอีกจนได้การ ทางานหลายครั้งการเกิดปัญหามากมายระหว่างก่อสร้างก็ทา ให้สูญเสียทั้งเงิน เวลา และโอกาศที่จะทางานอื่นๆตีเป็น ราคาไม่ได้ เห็นไหมละครับว่าการทางานแยกส่วนกัน และการแบ่งเส้น ระหว่าง OFFICEหรือทีมออก/ที่ปรึกษา กับ FIELD หรือ PROJECTENG และผู้รับเหมา ทาให้เกิดปัญหา หรือถ้าไม่ เกิดปัญหา การตามงานซ้าแล้วซ้าอีกก็เสียเวลาและเงิน จานวนมาก นักคิดมากมายได้เริ่มหาวิธีการใหม่ในการทางาน โดย ปัจจุบัน แนวคิด BUILDINGINFORMATION MODELING( BIM) ได้ถูกนามาใช้ในการแก้ไขปัญหา เหล่านี้……..การทางานแบบรวมศูนย์และแลกเปลี่ยนข้อมูล การทางานกับทุกคนในงานก่อสร้างโดยเมื่อทุกคนทางาน และใช้ข้อมูลเดียวกันและแลกเปลี่ยนความเข้าใจซึ่งกันและ กัน กาแพงขวางกั้นระหว่างOFFICEกับ FIELD จะถูก ทาลายลงได้และในที่สุดการทางานจะเร็วขึ้นและปัญหาจะ ลดลง”
- 23. BIM คือทางออกทางเดียวจริงหรือ? ผมเองทางานออกแบบและรับเหมาก่อสร้างโครงการบาบัด น้าเสียและระบบผลิตก๊าซชีวภาพขนาดใหญ่มากกว่า5 ปีผม ได้เห็นข้อขัดแย้งมากมายระหว่าง OFFICE และ FIELD ปัญหา เหล่านี้มาจาก ความไม่เข้าใจในงาน และการวางแผน งานที่หลวมและไม่ UPDATEผมต้องเสียเวลาในการ ประสานงานและแก้ไขจนต้องเสียโอกาสในการหางานอื่นๆ ให้บริษัท BIM คือทางออก???? ผมว่าไช่นะแต่อีก 10 ปีมั้ง บริษัทเล็กๆ อย่างเรา (ส่วนใหญ่ในไทย) จะหาคนทาได้เหรอ แค่นั่งเขียน แบบกันยังไม่อยากทาเลยSOFTWARE BIMแพงมาก เรียนรู้ก็นาน จะทาให้คนในองค์กรเล็กๆ หรือกลาง นามาใช้ เป็นแค่ความฝันเท่านั้น (ในความคิดผม) แต่มันต้องมีทางออกใช้ไหมครับผมได้เจอทางออกนั้นแล้ว โดยในบทต่อไป มาดูกันว่าผมใช้อะไรแก้ไขปัญหา และเชื่อ ไหมว่าทีมงานของผมประกอบด้วยวิศวกรประสบการณ์ไม่ ถึงปี สามารถ BID โครงการกว่า 100 MB ได้ และใช้งาน สามมิติในการจัดการแผนงาน จัดซื้อ จาลองแผนการทางาน (4D) และอีกมากมาย ด้วย SOFTWAREที่เรียนรู้แค่ 15 วัน เท่านั้น

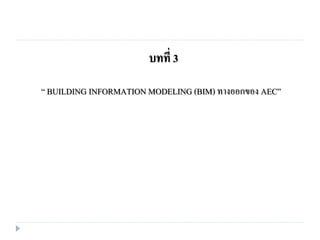

- 24. “ BUILDING INFORMATIONMODELING (BIM) ทางออกของ AEC” บทที่ 3

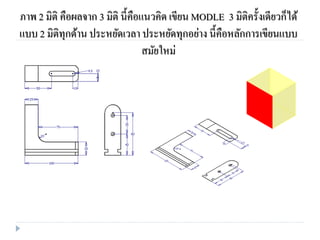

- 25. ภาพ 2 มิติคือผลจาก 3 มิติ นี้คือแนวคิด เขียน MODLE 3 มิติครั้งเดียวก็ได้ แบบ 2 มิติทุกด้าน ประหยัดเวลา ประหยัดทุกอย่าง นี้คือหลักการเขียนแบบ สมัยใหม่

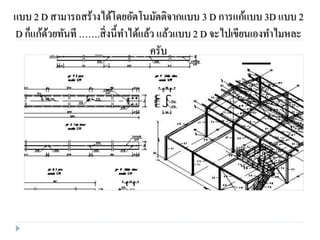

- 26. แบบ 2 Dสามารถสร้างได้โดยอัตโนมัตติจากแบบ 3 D การแก้แบบ 3D แบบ 2 D ก็แก้ด้วยทันที …….สิ่งนี้ทาได้แล้ว แล้วแบบ 2 D จะไปเขียนเองทาไมหละ ครับ

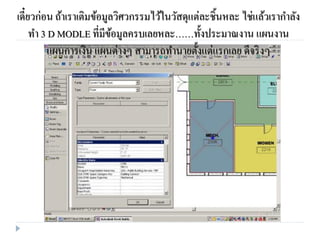

- 27. เดี๋ยวก่อน ถ้าเราเติมข้อมูลวิศวกรรมไว้ในวัสดุแต่ละชิ้นหละ ไช่แล้วเรากาลัง ทา3 D MODLE ที่มีข้อมูลครบเลยหละ……ทั้งประมาณงาน แผนงาน แผนการเงิน แผนต่างๆ สามารถทานายตั้งแต่แรกเลย ดีจริงๆ

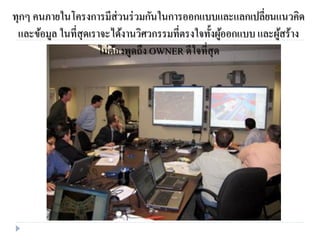

- 28. ทุกๆ คนภายในโครงการมีส่วนร่วมกันในการออกแบบและแลกเปลี่ยนแนวคิด และข้อมูล ในที่สุดเราจะได้งานวิศวกรรมที่ตรงใจทั้งผู้ออกแบบและผู้สร้าง ไม่ต้องพูดถึง OWNER ดีใจที่สุด

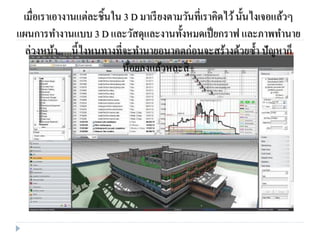

- 29. เมื่อเราเอางานแต่ละชิ้นใน 3 Dมาเรียงตามวันที่เราคิดไว้นั้นไงเจอแล้วๆ แผนการทางานแบบ 3 D และวัสดุและงานทั้งหมดเป็ยกราฟ และภาพทานาย ล่วงหน้า…..นี้ไงหนทางที่จะทานายอนาคตก่อนจะสร้างด้วยซ้า ปัญหาก็ น้อยลงแล้วหละสิ+
- 30. นี้แหละแนวคิดและหลักการ BIM ลดทั้งเวลาและเงิน โดยใช้เทคโนโลยีและ การแลกเปลี่ยนข่าวสาร
- 31.
- 32.
- 33. แบบก่อสร้างทั้งหมดบน MODEL จาลอง…แก้ตรงนี้ไม่เสียเงินแต่ถ้าไปสร้าง จริงแล้วแก้หน้างาน เสียทั้งเงินและเวลา
- 34. เมื่อ CLOUD COMPUTINGและระบบ WIRELESS คืออนาคต BIM ก็มี อนาคตสดใส…..ผมคงไม่ต้องไปไกลตั้ง 500 กิโลเมตร เพื่อคุยแบบเล็กน้อยอีก แล้ว
- 35. บน BIM และ3D MODEL รถติดก็ไม่ไช่ปัญหา
- 36.
- 37.
- 38.
- 39.
- 40. BIM คือทางออกทางเดียวจริงหรือ? ชั่วโมงนี้คงจะไม่มีคนค้านแล้วหละว่า BIM ดีที่สุดแต่ในความดีก็ต้องมีความไม่ดีบ้าง ไช่ไหมครับ
- 41. จากงานวิจัยพบว่า BIM ทางานบนหลายPlatform ไม่สามารถมาเชื่อมกันได้ ดังนั้นจึงเกิด OPEN BIM ขึ้นเพื่อทาให้ Software แต่ละตัวทางานร่วมกันได้ดี แก้ปัญหาต่างๆ เหล่านี้

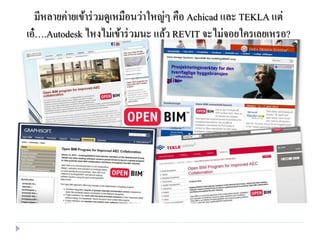

- 42. มีหลายค่ายเข้าร่วมดูเหมือนว่าใหญ่ๆ คือ Achicadและ TEKLA แต่ เอ๋….Autodesk ไหงไม่เข้าร่วมนะ แล้ว REVIT จะไม่จอยใครเลยเหรอ?
- 43.

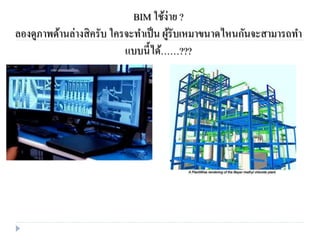

- 44. BIM ใช้ง่าย ? ลองดูภาพด้านล่างสิครับใครจะทาเป็น ผู้รับเหมาขนาดไหนกันจะสามารถทา แบบนี้ได้……???

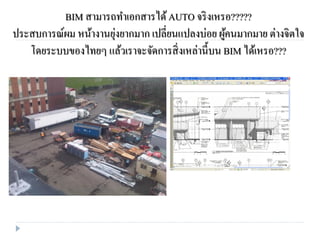

- 45. BIM สามารถทาเอกสารได้AUTO จริงเหรอ????? ประสบการณ์ผมหน้างานยุ่งยากมาก เปลี่ยนแปลงบ่อย ผู้คนมากมาย ต่างจิตใจ โดยระบบของไทยๆ แล้วเราจะจัดการสิ่งเหล่านี้บน BIM ได้เหรอ???
- 46. เปลี่ยนมาใช้การทางานแบบ 3D CONSTRUCTIONMODELING กันดีกว่า BIM ใช้เวลาเรียนรู้นานมาก อีกทั้งการ ทางานจริงๆ ในงานรับเหมาขนาดกลาง และเล็ก มีการเปลี่ยนแปลงบ่อยยากที่จะทา แบบและการวางแผนงานแบบอัตโนมัติได้ …….จากข้อจากัดด้านนี้ แนวคิดการทางาน แบบ 3D CONSTRUCTION MODEL จึง เกิดขึ้น เรามาดูมาคืออะไรกันเถอะ

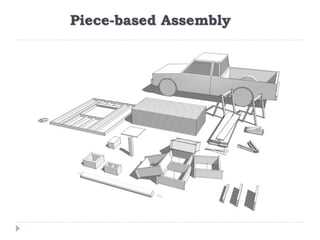

- 47. 3D CONSTRUCTION MODELING Piece-basedprocess model

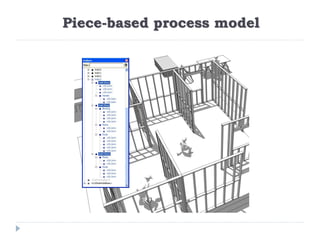

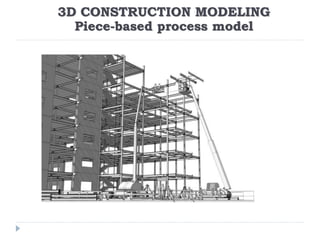

- 48. 3D CONSTRUCTION MODELING Piece-basedprocess model
- 49.
- 50. SketchUp’s Components orGroups
- 51.
- 52.

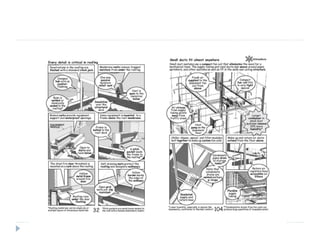

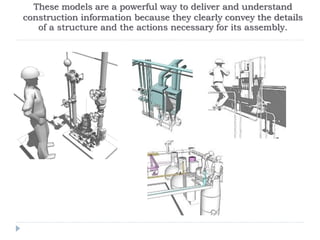

- 53. These models area powerful way to deliver and understand construction information because they clearly convey the details of a structure and the actions necessary for its assembly.

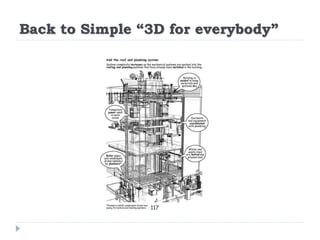

- 54. Back to Simple“3D for everybody”
- 56.

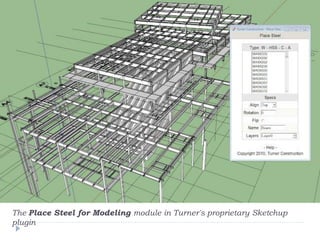

- 61. The Place Steelfor Modeling module in Turner's proprietary Sketchup plugin

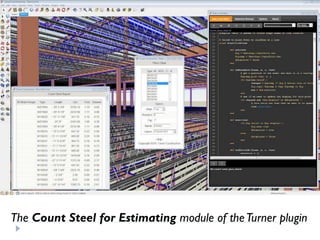

- 62. The Count Steelfor Estimating module of theTurner plugin
- 63. Turner Safety ManagerTraining in SketchUp

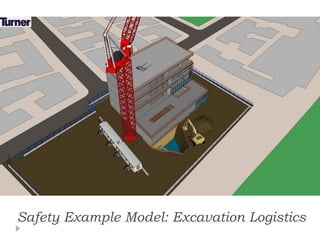

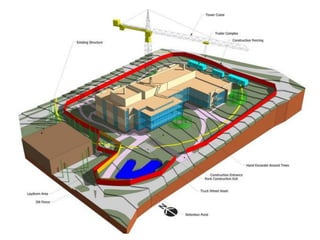

- 64. Safety Example Model:Excavation Logistics
- 65.

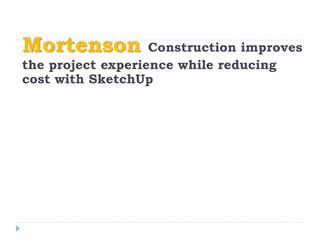

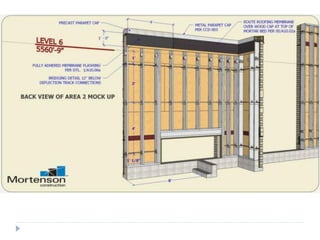

- 68. Mortenson Construction improves theproject experience while reducing cost with SketchUp
- 73.
- 76. PREMIER ENERGY CO.,LTD(THAILAND)
