Fm model by SketchUp
- 1. FACILITY OPERATION &MAINTETANCE MODEL BY SKETCHUP
- 2. ขั้นตอนที่ 1 -สรางโมเดลสามมิติของปมและอุปกรณที่เกี่ยวของในโปรแกรม SketchUp โดยมี การบันทึกขอมูล (Information) ที่ Operator ตองการ โมเดลสามมิติจะถูกทําขึ้นดวยโปรแกรม SketchUp ที่ใชงายและราคาไมแพง โดยฝาย Operate จะตองระบุความตองการ ประเภท และจํานวนขอมูลที่จะถูกบันทึกใน โมเดลสามมิติ 01
- 3. ขั้นตอนที่ 2 -สรางโมเดลสามมิติของอาคารหรือโรงงานคราวๆ จากนั้นนําโมเดลสามมิติ ที่เราสรางขึ้นยกตัวอยาง ปมน้ํา, วาลว, มิเตอร หรือเครื่องจักกลตางๆ ไปวางไวในตําแหนง ที่ถูกตองจากนั้นตอระบบทอ (หรือระบบไฟฟาใหถูกตองตามจริง) ใหตรงตามแบบจริงของโรงงาน ตําแหนงปมน้ํา แบบขยายการติดตั้งปมภายในอาคาร ระบบทอ (Piping System) มิเตอรวัดอัตราการไหล (Flow meter) 02

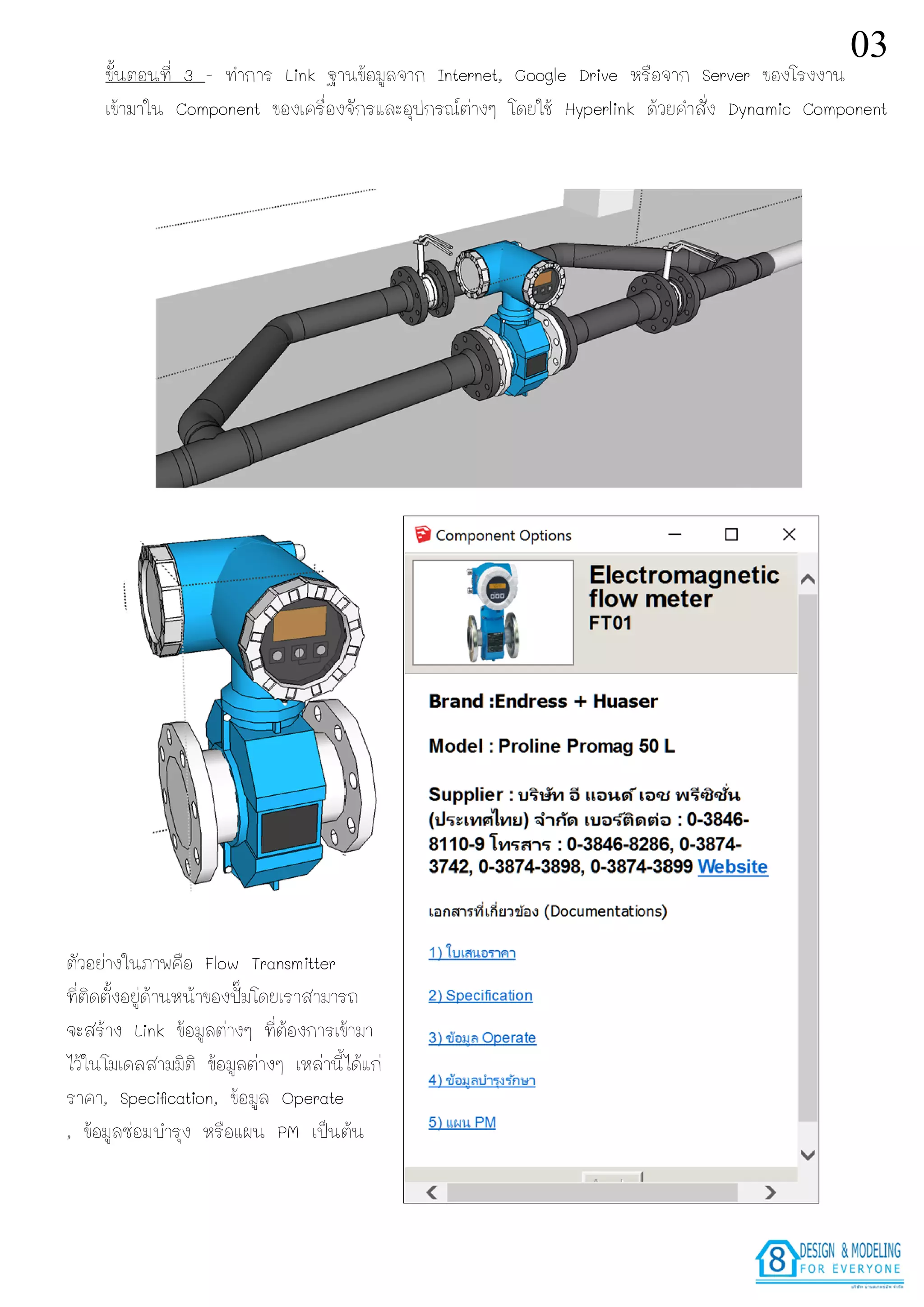

- 4. ขั้นตอนที่ 3 -ทําการ Link ฐานขอมูลจาก Internet, Google Drive หรือจาก Server ของโรงงาน เขามาใน Component ของเครื่องจักรและอุปกรณตางๆ โดยใช Hyperlink ดวยคําสั่ง Dynamic Component ตัวอยางในภาพคือ Flow Transmitter ที่ติดตั้งอยูดานหนาของปมโดยเราสามารถ จะสราง Link ขอมูลตางๆ ที่ตองการเขามา ไวในโมเดลสามมิติ ขอมูลตางๆ เหลานี้ไดแก ราคา, Specification, ขอมูล Operate , ขอมูลซอมบํารุง หรือแผน PM เปนตน 03
- 5. ขั้นตอนที่ 4 -ออกแบบระบบฐานขอมูลเพื่อเชื่อมตอทุกฝายเขาดวยกันเพื่อดูแลระบบใหเดินอยางราบรื่น ฐานขอมูลสามารถจํากัดการเขาถึงของคน ตามแตหนาที่และตําแหนงที่รับผิดชอบ 04
- 6. CASE STUDY -TRE ETHANOL MANUFACTURER 05
- 7. บริษัท บาน สเก็ตอัพจํากัด sketchuphome.thai@gmail.com 086-7099433 086-3998731 06
