หน่วยที่ 2 การสื่อสารข้อมูลและเครือข่ายคอมพิวเตอร์ 1
หนังสือเรียน เทคโนโลยีสารสนเทศและการสื่อสาร ม.2 (อจท.)
More Related Content
หน่วยที่ 2 การสื่อสารข้อมูลและเครือข่ายคอมพิวเตอร์ 1
- 1. รายวิชาเทคโนโลยีสารสนเทศและการสื่อสาร ชั้นมัธยมศึกษาปีที่ 2 ผู้สอน :นางสาวอรยา ม่วงมนตรี
- 3. รายวิชาเทคโนโลยีสารสนเทศและการสื่อสาร ชั้นมัธยมศึกษาปีที่ 2 ผู้สอน :นางสาวอรยา ม่วงมนตรี
- 4. • การสื่อสารข้อมูล (DataCommunication) คือ การรับ-ส่ง โอน ย้าย หรือแลกเปลี่ยนข้อมูลและสารสนเทศ ระหว่างอุปกรณ์สื่อสารต่าง ๆ ผ่านสื่อนาข้อมูล • เครือข่ายคอมพิวเตอร์ (Computer Network) คือ การนาเครื่องคอมพิวเตอร์ตั้งแต่ 2 เครื่องขึ้นไปมา เชื่อมต่อ เพื่อใช้ในการสื่อสารข้อมูล
- 5. 1. ผู้ส่งข้อมูล (Sender) คือสิ่งที่ทาหน้าที่ส่งข้อมูลไปยังจุดหมายที่ต้องการ 2. ผู้รับข้อมูล (Receiver) คือ สิ่งที่ทาหน้าที่รับข้อมูลที่ถูกส่งมาให้ 3. ข้อมูล (Data) คือ สิ่งที่ผู้ส่งต้องการส่งไปยังผู้รับ อาจจะอยู่ในรูปของข้อความ เสียง ภาพเคลื่อนไหว และอื่น ๆ 4. สื่อนาข้อมูล หรือสื่อกลาง (Medium) คือ สิ่งที่ทาหน้าที่เป็นตัวกลางในการขนถ่ายข้อมูลจากผู้ส่งไปยังผู้รับ เช่น สายเคเบิ้ล อากาศ น้า ฯลฯ 5. โปรโตคอล (Protocol) คือ กฎหรือวิธีที่ถูกกาหนดขึ้นเพื่อการสื่อสารข้อมูล ซึ่งทั้งผู้ส่งและผู้รับต้องตกลงกันไว้ ก่อน
- 7.
- 8.
- 9. • สัญญาณแอนะล็อก • สามารถใช้งานด้านเสียงอย่างเดียว •โทรออกและรับสายได้เท่านั้น • ส่วนมากมักใช้กับนักธุรกิจ
- 10. • สัญญาณดิจิตอล • สามารถใช้งานด้านเสียงอย่างเดียว •สัญญาณชัดขึ้น • เกิดระบบ GSM

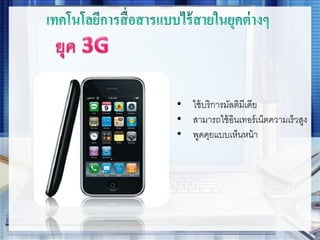

- 11. • ใช้บริการมัลติมีเดีย • สามารถใช้อินเทอร์เน็ตความเร็วสูง •พูดคุยแบบเห็นหน้า
- 12.
- 14. พ.ศ. เทคโนโลยี รายละเอียด 2380โทรเลข (telegram) เป็นอุปกรณ์สื่อสารข้อมูลอิเล็กทรอนิกส์ แบบแรกประดิษฐ์ขึ้นที่ประเทศอังกฤษ ซึ่งใช้อุปกรณ์ทางไฟฟ้ าส่งข้อความจากที่ หนึ่งไปยังอีกที่หนึ่ง ถูกนามาใช้อย่าง กว้างขวางในการส่งข่าวสาร
- 15. พ.ศ. เทคโนโลยี รายละเอียด 2453เครื่องโทรพิมพ์ (teleprinter) เป็นอุปกรณ์สื่อสารข้อมูลอิเล็กทรอนิกส์ แบบเดียวกับโทรเลข แต่สามารถพิมพ์ ข้อความที่ได้รับลงบนกระดาษได้โดย อัตโนมัติ ซึ่งเป็นที่รู้จักกันทั่วไปในชื่อ เทเลกซ์ (TELEX) ส่วนในสหรัฐอเมริกา เรียกว่า TWX

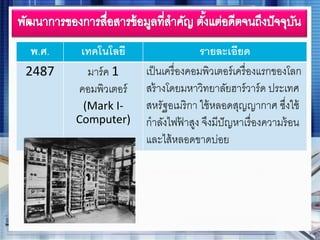

- 16. พ.ศ. เทคโนโลยี รายละเอียด 2487มาร์ค 1 คอมพิวเตอร์ (Mark I- Computer) เป็นเครื่องคอมพิวเตอร์เครื่องแรกของโลก สร้างโดยมหาวิทยาลัยฮาร์วาร์ด ประเทศ สหรัฐอเมริกา ใช้หลอดสุญญากาศ ซึ่งใช้ กาลังไฟฟ้ าสูง จึงมีปัญหาเรื่องความร้อน และไส้หลอดขาดบ่อย
- 17. พ.ศ. เทคโนโลยี รายละเอียด 2503ดาวเทียมสื่อสาร ดวงแรกของ สหรัฐอเมริกา (first U.S. satellite) ชื่อว่า เอคโค 1 (Echo 1) ถูกสร้างขึ้น เพื่อการทดสอบระบบสื่อสารผ่าน ดาวเทียมเท่านั้น ซึ่งดาวเทียมเป็นโลหะมี รูปทรงกลม สามารถสะท้อนคลื่น ไมโครเวฟที่ส่งมาจากจุดใดจุดหนึ่งบนพื้น โลกไปยังอีกจุดหนึ่งได้

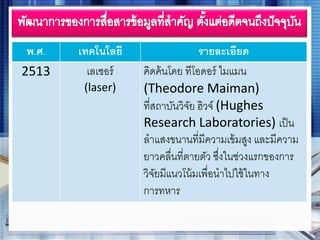

- 18. พ.ศ. เทคโนโลยี รายละเอียด 2513เลเซอร์ (laser) คิดค้นโดย ทีโอดอร์ ไมแมน (Theodore Maiman) ที่สถาบันวิจัย ฮิวจ์ (Hughes Research Laboratories) เป็น ลาแสงขนานที่มีความเข้มสูง และมีความ ยาวคลื่นที่ตายตัว ซึ่งในช่วงแรกของการ วิจัยมีแนวโน้มเพื่อนาไปใช้ในทาง การทหาร

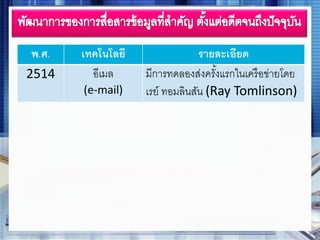

- 19. พ.ศ. เทคโนโลยี รายละเอียด 2514อีเมล (e-mail) มีการทดลองส่งครั้งแรกในเครือข่ายโดย เรย์ ทอมลินสัน (Ray Tomlinson)
- 20. พ.ศ. เทคโนโลยี รายละเอียด 2515อีเทอร์เน็ต (ethernet) บริษัทซีร็อกซ์ (Xerox) ได้สร้าง มาตรฐานสาหรับการสื่อสารข้อมูลบน เครือข่ายเฉพาะบริเวณ (LAN) ขึ้นซึ่ง ปัจจุบันเป็นที่ยอมรับกันว่าเป็นเทคโนโลยี เครือข่ายที่เป็นมาตรฐานหลักของ เทคโนโลยีสารสนเทศทั้งหมด
- 21. พ.ศ. เทคโนโลยี รายละเอียด 2519พีซี (personal Computer : PC) คิดค้นขึ้นเพื่อให้ผู้ใช้งานทั่วไป สามารถ ใช้คอมพิวเตอร์ได้อย่างสะดวกสบาย

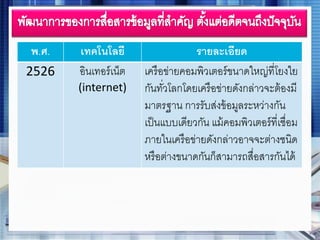

- 22. พ.ศ. เทคโนโลยี รายละเอียด 2526อินเทอร์เน็ต (internet) เครือข่ายคอมพิวเตอร์ขนาดใหญ่ที่โยงใย กันทั่วโลกโดยเครือข่ายดังกล่าวจะต้องมี มาตรฐาน การรับส่งข้อมูลระหว่างกัน เป็นแบบเดียวกัน แม้คอมพิวเตอร์ที่เชื่อม ภายในเครือข่ายดังกล่าวอาจจะต่างชนิด หรือต่างขนาดกันก็สามารถสื่อสารกันได้
- 23. พ.ศ. เทคโนโลยี รายละเอียด 2527เซลลูลาร์ (cellular) ระบบโทรศัพท์ไร้สายแบบเซลลูลาร์ได้เข้า มาแทนที่ระบบโทรศัพท์ไร้สายแบบใช้ คลื่นวิทยุ
- 24. พ.ศ. เทคโนโลยี รายละเอียด 2533ปรับปรุงระบบอาร์ พาเน็ต (ARPANET Reorganization) เครือข่ายอาร์พาเน็ตถูกยกเลิกและถูก แทนที่ด้วยระบบเครือข่ายไร้สาย ระดับชาติ
- 25. พ.ศ. เทคโนโลยี รายละเอียด 2535เวิลด์ไวด์เว็บ (World wide Web) เป็นการบริการข้อมูลแบบไฮเปอร์เท็กซ์ (hypertext) ที่ประกอบไปด้วย เอกสารจานวนมากที่มีการเชื่อมโยงกัน
- 26. พ.ศ. เทคโนโลยี รายละเอียด 2541โทรทัศน์แบบ HDTV เป็นโทรทัศน์ที่มีความละเอียดสูง ให้ภาพ คมชัดมากกว่าปกติ เริ่มจาหน่ายครั้งแรก ในประเทศสหรัฐอเมริกา
- 27. พ.ศ. เทคโนโลยี รายละเอียด 2543ระบบสื่อสารแบบ ไร้สาย (Wireless technology) ระบบสื่อสารแบบไร้สายเริ่มเข้ามามีส่วน แบ่งทางการตลาดมากขึ้น
- 28. พ.ศ. เทคโนโลยี รายละเอียด 2545ระบบสื่อสาร แบบบรอดแบนด์ (broadband access) บริการอินเตอร์เน็ตความเร็วสูงที่ใช้ เทคโนโลยี Asymmetric Digital Subscriber Line (ADSL) นั่น คือ การสื่อสารข้อมูลความเร็วสูงบนข่าย สายทองแดงหรือคู่สายโทรศัพท์
- 29. ให้นักเรียนจับกลุ่ม สร้างแผนผังความคิด ( mindmapping) เรื่อง พัฒนากากรของการสื่อสารข้อมูล แล้วให้แต่ละกลุ่มส่งตัวแทนนาเสนอหน้าชั้นเรียน กิจกรรมที่ 1

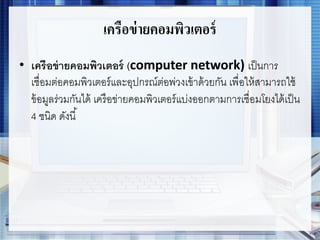

- 31. เครือข่ายคอมพิวเตอร์ • เครือข่ายคอมพิวเตอร์ (computernetwork) เป็นการ เชื่อมต่อคอมพิวเตอร์และอุปกรณ์ต่อพ่วงเข้าด้วยกัน เพื่อให้สามารถใช้ ข้อมูลร่วมกันได้ เครือข่ายคอมพิวเตอร์แบ่งออกตามการเชื่อมโยงได้เป็น 4 ชนิด ดังนี้

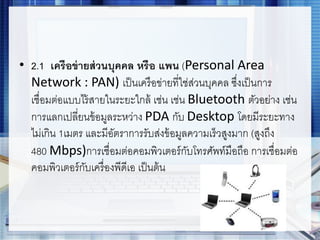

- 32. • 2.1 เครือข่ายส่วนบุคคลหรือ แพน (Personal Area Network : PAN) เป็นเครือข่ายที่ใช่ส่วนบุคคล ซึ่งเป็นการ เชื่อมต่อแบบไร้สายในระยะใกล้ เช่น เช่น Bluetooth ตัวอย่าง เช่น การแลกเปลี่ยนข้อมูลระหว่าง PDA กับ Desktop โดยมีระยะทาง ไม่เกิน 1เมตร และมีอัตราการรับส่งข้อมูลความเร็วสูงมาก (สูงถึง 480 Mbps)การเชื่อมต่อคอมพิวเตอร์กับโทรศัพท์มือถือ การเชื่อมต่อ คอมพิวเตอร์กับเครื่องพีดีเอ เป็นต้น
- 33. • 2.2 เครือข่ายเฉพาะที่หรือ (Local Area Network : LAN) เป็น เครือข่ายขนาดเล็กซึ่งเชื่อมโยงคอมพิวเตอร์และอุปกรณ์สื่อสารที่อยู่ในท้องที่ บริเวณเดียวกันเข้าด้วยกัน เช่น ภายในอาคาร หรือภายในอง๕การที่มีระยะทางไม่ ไกลมากนัก เป็นต้น โดยคอมพิวเตอร์แต่ละเครื่องจะต่อเข้ากับอุปกรณ์เครือข่าย เช่น ฮับ สวิตช์ เป็นต้น ซึ่งอุปกรณ์เครือข่ายแต่ละตัวจะเชื่อมต่อกันโดยใช้สายตี เกลียวคู่ สายใยแก้วนาแสงหรือคลื่นวิทยุ และเครือข่ายแลนจะเชื่อมต่อถึงกันด้วย อุปกรณ์จัดเส้นทาง (router)

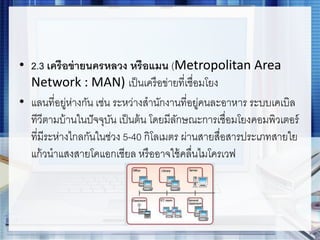

- 34. • 2.3 เครือข่ายนครหลวงหรือแมน (Metropolitan Area Network : MAN) เป็นเครือข่ายที่เชื่อมโยง • แลนที่อยู่ห่างกัน เช่น ระหว่างสานักงานที่อยู่คนละอาหาร ระบบเคเบิล ทีวีตามบ้านในปัจจุบัน เป็นต้น โดยมีลักษณะการเชื่อมโยงคอมพิวเตอร์ ที่มีระห่างไกลกันในช่วง 5-40 กิโลเมตร ผ่านสายสื่อสารประเภทสายใย แก้วนาแสงสายโคแอกเชียล หรืออาจใช้คลื่นไมโครเวฟ
- 35. • 2.4 เครือข่ายวงกว้างหรือแวน (Wide Area Network : WAN) เป็นเครือข่ายคอมพิวเตอร์ขนาดใหญ่ • ที่เชื่อมโยงระบบคอมพิวเตอร์ในระยะห่างไกล มีการติดต่อสื่อสารกันใน บริเวณกว้าง เช่น เชื่อมโยงระหว่างจังหวัด ระหว่างประเทศ เป็นต้น
- 36.
- 37. โพรโทคอลและอุปกรณ์สื่อสาร ในระบบเครือข่ายคอมพิวเตอร์ • 3.1 โพรโทคอล(protocol) คือ ข้อตกลงอย่างเป็นทางการเกี่ยวกับ วิธีที่คอมพิวเตอร์จะจัดรูปแบบและตอบรับข้อมูลระหว่างการสื่อสาร ซึ่งโพร โทคอลจะมีหลายมาตรฐาน และในแต่ละ โพรโทคอลจะมีข้อดีข้อเสียต่างกันไปซึ่งโพรโทคอลที่ใช้ในการสื่อสารในปัจจุบัน มีหลายประเภท ตัวอย่างเช่น

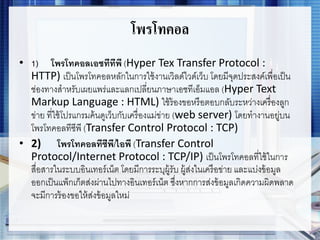

- 38. โพรโทคอล • 1) โพรโทคอลเอชทีทีพี(Hyper Tex Transfer Protocol : HTTP) เป็นโพรโทคอลหลักในการใช้งานเวิลด์ไวด์เว็บ โดยมีจุดประสงค์เพื่อเป็น ช่องทางสาหรับเผยแพร่และแลกเปลี่ยนภาษาเอชทีเอ็มแอล (Hyper Text Markup Language : HTML) ใช้ร้องขอหรือตอบกลับระหว่างเครื่องลูก ข่าย ที่ใช้โปรแกรมค้นดูเว็บกับเครื่องแม่ข่าย (web server) โดยทางานอยู่บน โพรโทคอลทีซีพี (Transfer Control Protocol : TCP) • 2) โพรโทคอลทีซีพี/ไอพี (Transfer Control Protocol/Internet Protocol : TCP/IP) เป็นโพรโทคอลที่ใช้ในการ สื่อสารในระบบอินเทอร์เน็ต โดยมีการระบุผู้รับ ผู้ส่งในเครือข่าย และแบ่งข้อมูล ออกเป็นแพ็กเก็ตส่งผ่านไปทางอินเทอร์เน็ต ซึ่งหากการส่งข้อมูลเกิดความผิดพลาด จะมีการร้องขอให้ส่งข้อมูลใหม่
- 39. โพรโทคอล • 3) โพรโทคอลเอสเอ็มทีพี(Simple Mail Transfer Protocol : SMTP) คือ โพรโทคอลสาหรับส่งไปรษณีย์ อิเล็กทรอนิกส์ (electronic mail) หรืออีเมล (Email) ไปยัง จุดหมายปลายทาง • 4) บลูทูท (Bluetooth) เป็นโพรโทคอลที่ใช้คลื่นวิทยุความถี่ 2.4 GHz ในการรับส่งข้อมูล คล้ายกับระบบแลนไร้สาย เพื่อได้ ผู้ใช้งานคอมพิวเตอร์สามารถติดต่อสื่อสารกับอุปกรณ์ต่อพ่วงไร้สาย เช่น เครื่องพิมพ์ เมาส์ คีย์บอร์ด โทรศัพท์เคลื่อนที่ หูฟัง เป็นต้น เข้า ด้วยกันได้สะดวก

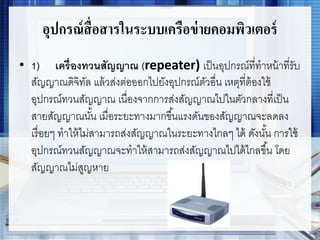

- 40. อุปกรณ์สื่อสารในระบบเครือข่ายคอมพิวเตอร์ • 1) เครื่องทวนสัญญาณ(repeater) เป็นอุปกรณ์ที่ทาหน้าที่รับ สัญญาณดิจิทัล แล้วส่งต่อออกไปยังอุปกรณ์ตัวอื่น เหตุที่ต้องใช้ อุปกรณ์ทวนสัญญาณ เนื่องจากการส่งสัญญาณไปในตัวกลางที่เป็น สายสัญญาณนั้น เมื่อระยะทางมากขึ้นแรงดันของสัญญาณจะลดลง เรื่อยๆ ทาให้ไม่สามารถส่งสัญญาณในระยะทางไกลๆ ได้ ดังนั้น การใช้ อุปกรณ์ทวนสัญญาณจะทาให้สามารถส่งสัญญาณไปได้ไกลขึ้น โดย สัญญาณไม่สูญหาย
- 41. อุปกรณ์สื่อสารในระบบเครือข่ายคอมพิวเตอร์ • 2) ฮับ(hub) เป็นอุปกรณ์ที่ทาหน้าที่รวมสัญญาณที่มาจาก อุปกรณ์รับส่ง หรือเครื่องคอมพิวเตอร์หลายๆ เครื่องเข้าด้วยกัน สัญญาณที่ส่งมาจากฮับจะกระจายไปยังทุกเครื่องที่ต่อยู่กับฮับ ซึ่งแต่ ละเครื่องจะเลือกรับเฉพาะข้อมูลที่ส่งมาถึงตนเองเท่านั้น
- 42. อุปกรณ์สื่อสารในระบบเครือข่ายคอมพิวเตอร์ • 3) บริดจ์(bridge) ใช้ในการเชื่อมต่อเครือข่ายหลายเครือข่าย เข้าด้วยกัน โดยจะต้องเป็นเครือข่ายที่ใช้โพรโทคอลตัวเดียวกัน ซึ่งมี ความสามารถมากกว่าฮับและอุปกรณ์ทวนสัญญาณ คือ สามารถกรอง ข้อมูลที่จะส่งต่อได้ โดยการตรวจสอบว่า ข้อมูลที่ส่งนั้นมีปลายทางอยู่ที่ ใด หากเครื่องปลายทางอยู่ภายในเครือข่ายเดียวกันกับเครื่องส่ง ก็จะส่ง ข้อมูลนั้นไปในเครือข่ายเดียวกันเท่านั้น ไม่ส่งไปยังเครือข่ายอื่น แต่หาก ข้อมูลมีปลายทางอยู่ที่เครือข่ายอื่น ก็จะส่งข้อมูลไปในเครือข่ายที่มี เครื่องปลายทางอยู่เท่านั้น ทาให้สามารถจัดการกับความหนาแน่นของ ข้อมูลได้อย่างมีประสิทธิภาพมากขึ้น

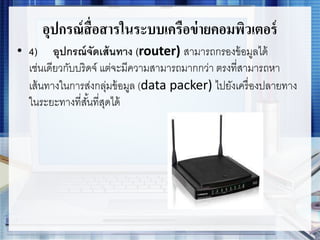

- 43. อุปกรณ์สื่อสารในระบบเครือข่ายคอมพิวเตอร์ • 4) อุปกรณ์จัดเส้นทาง(router) สามารถกรองข้อมูลได้ เช่นเดียวกับบริดจ์ แต่จะมีความสามารถมากกว่า ตรงที่สามารถหา เส้นทางในการส่งกลุ่มข้อมูล (data packer) ไปยังเครื่องปลายทาง ในระยะทางที่สั้นที่สุดได้

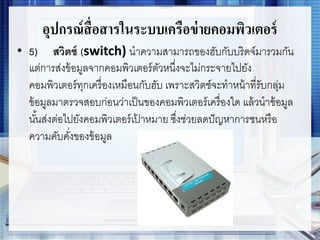

- 44. อุปกรณ์สื่อสารในระบบเครือข่ายคอมพิวเตอร์ • 5) สวิตช์(switch) นาความสามารถของฮับกับบริดจ์มารวมกัน แต่การส่งข้อมูลจากคอมพิวเตอร์ตัวหนึ่งจะไม่กระจายไปยัง คอมพิวเตอร์ทุกเครื่องเหมือนกับฮับ เพราะสวิตช์จะทาหน้าที่รับกลุ่ม ข้อมูลมาตรวจสอบก่อนว่าเป็นของคอมพิวเตอร์เครื่องใด แล้วนาข้อมูล นั้นส่งต่อไปยังคอมพิวเตอร์เป้ าหมาย ซึ่งช่วยลดปัญหาการชนหรือ ความคับคั่งของข้อมูล
- 45. อุปกรณ์สื่อสารในระบบเครือข่ายคอมพิวเตอร์ • 6) เกตเวย์(gateway) เป็นอุปกรณ์ที่ทาหน้าที่เชื่อมต่อ เครือข่ายต่างๆ เข้าด้วยกัน ไม่ว่าเครือข่ายนั้นจะใช้โพรโทคอลตัวใดก็ ตาม เนื่องจากเกตเวย์สามารถแปลงรูปแบบแพ็กเก็ตของโพรโทคอลห นึ่งไปเป็นรูปแบบของอีกโพรโทคอลหนึ่งได้ เพื่อให้เหมาะสามกับการใช้ งานในเครือข่าย ทาให้สามารถเชื่อมต่อกับเครือข่ายอื่นๆ ได้อย่างไม่มี ข้อจากัด แต่ในปัจจุบันนี้ได้รวมการทางานของเกตเวย์ไว้ในอุปกรณ์จัด เส้นทาง (router)แล้ว ทาให้อุปกรณ์จัดเส้นทางสามารถทางานเป็น เกตเวย์ได้ จึงไม่จาเป็นต้องซื้อเกตเวย์อีก
- 46. ใบงาน 2.2 โพรโทคอลและอุปกรณ์สื่อสารในระบบเครือข่ายคอมพิวเตอร์ • ตอนที่1 ให้นักเรียนเขียนแผนผังการเชื่อมต่อเครือข่ายโดยใช้บริดจ์ (Bridge) แล้วเขียนอธิบายประกอบพอสังเขป • ตอนที่ 2 ให้นักเรียนตอบคาถามที่กาหนดให้ถูกต้อง 1. ฮับ (Hub) เป็นอุปกรณ์ที่มีการทางานอย่างไร 2. เครื่องทวนสัญญาณ (repeater) มีประโยชน์อย่างไร 3. เพราะเหตุใดจึงนาสวิตช์ (switch) มาใช้ในระบบเครือข่าย คอมพิวเตอร์
- 47.
