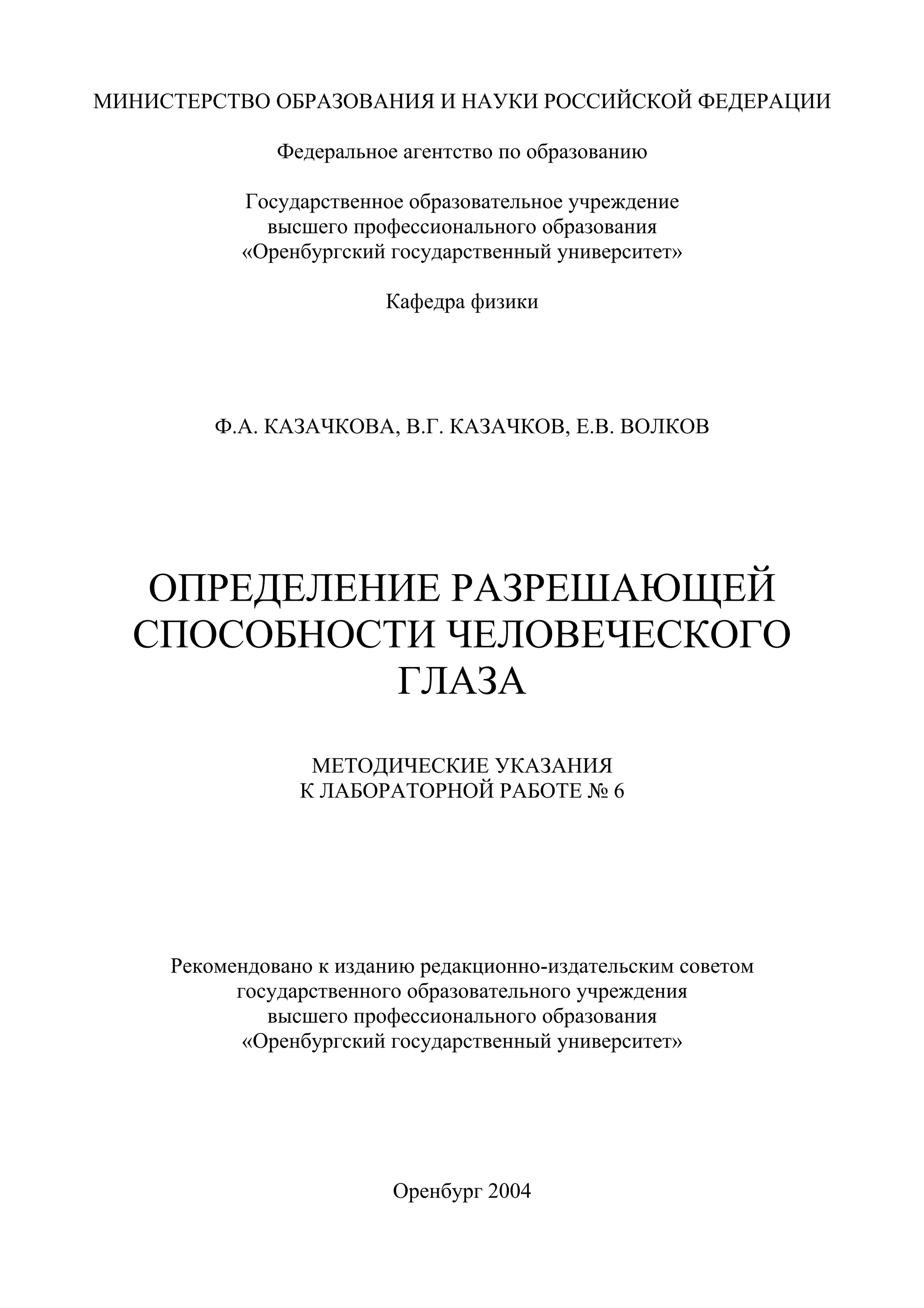

- 1. МИНИСТЕРСТВО ОБРАЗОВАНИЯ ИНАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ Федеральное агентство по образованию Государственное образовательное учреждение высшего профессионального образования «Оренбургский государственный университет» Кафедра физики Ф.А. КАЗАЧКОВА, В.Г. КАЗАЧКОВ, Е.В. ВОЛКОВ ОПРЕДЕЛЕНИЕ РАЗРЕШАЮЩЕЙ СПОСОБНОСТИ ЧЕЛОВЕЧЕСКОГО ГЛАЗА МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ЛАБОРАТОРНОЙ РАБОТЕ № 6 Рекомендовано к изданию редакционно-издательским советом государственного образовательного учреждения высшего профессионального образования «Оренбургский государственный университет» Оренбург 2004 Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»
- 2. 2 ББК 22.34я7 К 14 УДК535(075.8) Рецензент кандидат технических наук, доцент Э.А. Савченков Казачкова Ф.А., Казачков В.Г., Волков Е.В. К 14 Определение разрешающей способности человеческого глаза: Методические указания к лабораторной работе.- Оренбург: ОГУ, 2004.- 8 с. Методические указания включают теоретическое изложение мате- риала, описание методики проведения опытов и контрольные вопросы для самоподготовки. Методические указания предназначены для выполнения лаборатор- ной работы по дисциплине «Физика» для студентов всех специальностей. ББК 22.34я7 © Казачкова Ф.А., Казачков В.Г., Волков Е.В. 2004 © ГОУ ОГУ, 2004 Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»
- 3. 3 1 Лабораторная работа№ 6. Определение разрешающей спо- собности человеческого глаза Цель работы: 1 Дополнительное изучение явления дифракции 2 Знакомство с разрешающей способностью оптических приборов 3 Определение разрешающей способности человеческого глаза. Теоретическое введение Глаз человека – это оптическая система. Как оптический прибор глаз об- ладает большой чувствительностью, особенно к перепаду освещенности (кон- трастности). Одной из главных характеристик глаза, как оптического прибора, является разрешающая способность. Разрешающей способностью глаза или оп- тического прибора называется величина обратная минимальному углу между направлениями на две точки, при котором получаются их раздельные изобра- жения. Она определяется дифракцией света на входном зрачке глаза или объек- тиве оптического прибора. Дифракция Фраунгофера от круглого отверстия имеет вид центрального светлого пятна (кружок Эйри), окруженного чередующимися темными и свет- лыми кольцами. Соответствующий расчет дает, что первый дифракционный минимум находится на угловом расстоянии от центра дифракционной картины, равном D 22,1arcsinmin λ =ϕ , (1) где D – диаметр зрачка или входного отверстия объектива, λ – длина све- товой волны. На практике (для телескопа, глаза) мы имеем D>>λ, и формула (1) принимает более простой вид D 22,1min λ =ϕ . (2) Подавляющая часть (около 84 %) светового потока, прошедшего через отверстие попадает в область кружка Эйри. Интенсивность первого максимума составляет 1,74 %, а на остальные приходятся доли процента от интенсивности центрального максимума. Поэтому в первом приближении дифракционную картину можно считать состоящей из одного центрального светлого пятна с уг- ловым радиусом, определяемым формулой (2). Это пятно является по существу изображением бесконечно удаленного точечного источника света (на отвер- стие, при дифракции Фраунгофера, падает плоская волна). Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

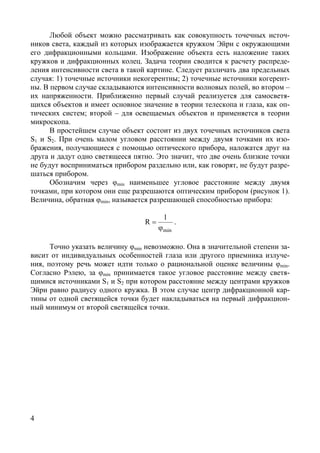

- 4. 4 Любой объект можнорассматривать как совокупность точечных источ- ников света, каждый из которых изображается кружком Эйри с окружающими его дифракционными кольцами. Изображение объекта есть наложение таких кружков и дифракционных колец. Задача теории сводится к расчету распреде- ления интенсивности света в такой картине. Следует различать два предельных случая: 1) точечные источники некогерентны; 2) точечные источники когерент- ны. В первом случае складываются интенсивности волновых полей, во втором – их напряженности. Приближенно первый случай реализуется для самосветя- щихся объектов и имеет основное значение в теории телескопа и глаза, как оп- тических систем; второй – для освещаемых объектов и применяется в теории микроскопа. В простейшем случае объект состоит из двух точечных источников света S1 и S2. При очень малом угловом расстоянии между двумя точками их изо- бражения, получающиеся с помощью оптического прибора, наложатся друг на друга и дадут одно светящееся пятно. Это значит, что две очень близкие точки не будут восприниматься прибором раздельно или, как говорят, не будут разре- шаться прибором. Обозначим через φmin наименьшее угловое расстояние между двумя точками, при котором они еще разрешаются оптическим прибором (рисунок 1). Величина, обратная φmin, называется разрешающей способностью прибора: min 1 R ϕ = . Точно указать величину φmin невозможно. Она в значительной степени за- висит от индивидуальных особенностей глаза или другого приемника излуче- ния, поэтому речь может идти только о рациональной оценке величины φmin. Согласно Рэлею, за φmin принимается такое угловое расстояние между светя- щимися источниками S1 и S2 при котором расстояние между центрами кружков Эйри равно радиусу одного кружка. В этом случае центр дифракционной кар- тины от одной светящейся точки будет накладываться на первый дифракцион- ный минимум от второй светящейся точки. Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

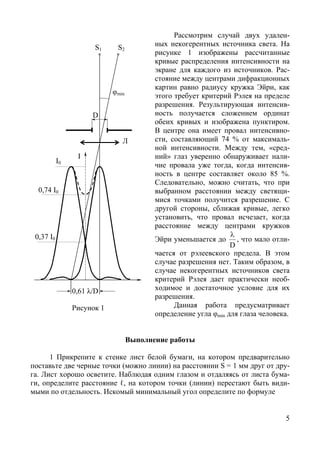

- 5. 5 Рассмотрим случай двухудален- ных некогерентных источника света. На рисунке 1 изображены рассчитанные кривые распределения интенсивности на экране для каждого из источников. Рас- стояние между центрами дифракционных картин равно радиусу кружка Эйри, как этого требует критерий Рэлея на пределе разрешения. Результирующая интенсив- ность получается сложением ординат обеих кривых и изображена пунктиром. В центре она имеет провал интенсивно- сти, составляющий 74 % от максималь- ной интенсивности. Между тем, «сред- ний» глаз уверенно обнаруживает нали- чие провала уже тогда, когда интенсив- ность в центре составляет около 85 %. Следовательно, можно считать, что при выбранном расстоянии между светящи- мися точками получится разрешение. С другой стороны, сближая кривые, легко установить, что провал исчезает, когда расстояние между центрами кружков Эйри уменьшается до D λ , что мало отли- чается от рэлеевского предела. В этом случае разрешения нет. Таким образом, в случае некогерентных источников света критерий Рэлея дает практически необ- ходимое и достаточное условие для их разрешения. Данная работа предусматривает определение угла φmin для глаза человека. Выполнение работы 1 Прикрепите к стенке лист белой бумаги, на котором предварительно поставьте две черные точки (можно линии) на расстоянии S = 1 мм друг от дру- га. Лист хорошо осветите. Наблюдая одним глазом и отдаляясь от листа бума- ги, определите расстояние ℓ, на котором точки (линии) перестают быть види- мыми по отдельность. Искомый минимальный угол определите по формуле I D φmin S1 S2 0,74 I0 0,61 λ/D 0,37 I0 Л Рисунок 1 I0 Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

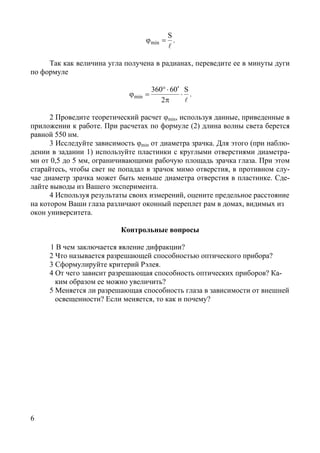

- 6. 6 l S min =ϕ . Таккак величина угла получена в радианах, переведите ее в минуты дуги по формуле l S 2 06360 min ⋅ π ′⋅° =ϕ . 2 Проведите теоретический расчет φmin, используя данные, приведенные в приложении к работе. При расчетах по формуле (2) длина волны света берется равной 550 нм. 3 Исследуйте зависимость φmin от диаметра зрачка. Для этого (при наблю- дении в задании 1) используйте пластинки с круглыми отверстиями диаметра- ми от 0,5 до 5 мм, ограничивающими рабочую площадь зрачка глаза. При этом старайтесь, чтобы свет не попадал в зрачок мимо отверстия, в противном слу- чае диаметр зрачка может быть меньше диаметра отверстия в пластинке. Сде- лайте выводы из Вашего эксперимента. 4 Используя результаты своих измерений, оцените предельное расстояние на котором Ваши глаза различают оконный переплет рам в домах, видимых из окон университета. Контрольные вопросы 1 В чем заключается явление дифракции? 2 Что называется разрешающей способностью оптического прибора? 3 Сформулируйте критерий Рэлея. 4 От чего зависит разрешающая способность оптических приборов? Ка- ким образом ее можно увеличить? 5 Меняется ли разрешающая способность глаза в зависимости от внешней освещенности? Если меняется, то как и почему? Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

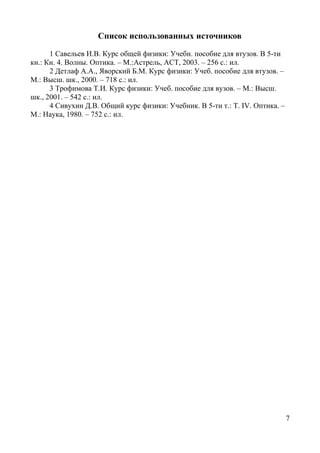

- 7. 7 Список использованных источников 1Савельев И.В. Курс общей физики: Учебн. пособие для втузов. В 5-ти кн.: Кн. 4. Волны. Оптика. – М.:Астрель, АСТ, 2003. – 256 с.: ил. 2 Детлаф А.А., Яворский Б.М. Курс физики: Учеб. пособие для втузов. – М.: Высш. шк., 2000. – 718 с.: ил. 3 Трофимова Т.И. Курс физики: Учеб. пособие для вузов. – М.: Высш. шк., 2001. – 542 с.: ил. 4 Сивухин Д.В. Общий курс физики: Учебник. В 5-ти т.: Т. IV. Оптика. – М.: Наука, 1980. – 752 с.: ил. Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»
- 8. 8 Приложение А (справочное) Оптические характеристикиглаза человека Наименьшая световая энергия, которую способен восприни- мать привыкший к темноте (адаптированный) глаз ≈ 10–17 Дж Наименьший световой поток, воспринимаемый адаптирован- ным глазом (соответствует энергии нескольких десятков фо- тонов в секунду) ≈ 2·10–5 Вт Высота полета самолета, с которой летчик в ясную безлунную звездную ночь может увидеть свет свечи ≈ 4…9 км Наименьшая освещенность, при которой адаптированный глаз отличает белую поверхность от черной ≈ 10–6 лк Диаметр зрачка при освещении: сильном слабом хрусталика до 2 мм до 7 мм около 10 мм Фокусное расстояние полной системы глаза: переднее заднее 17,055 мм 22,78 мм Фокусное расстояние хрусталика 69,9 мм Преломляющая сила: полной системы глаза хрусталика 58,64 мм 19,11 мм Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»
