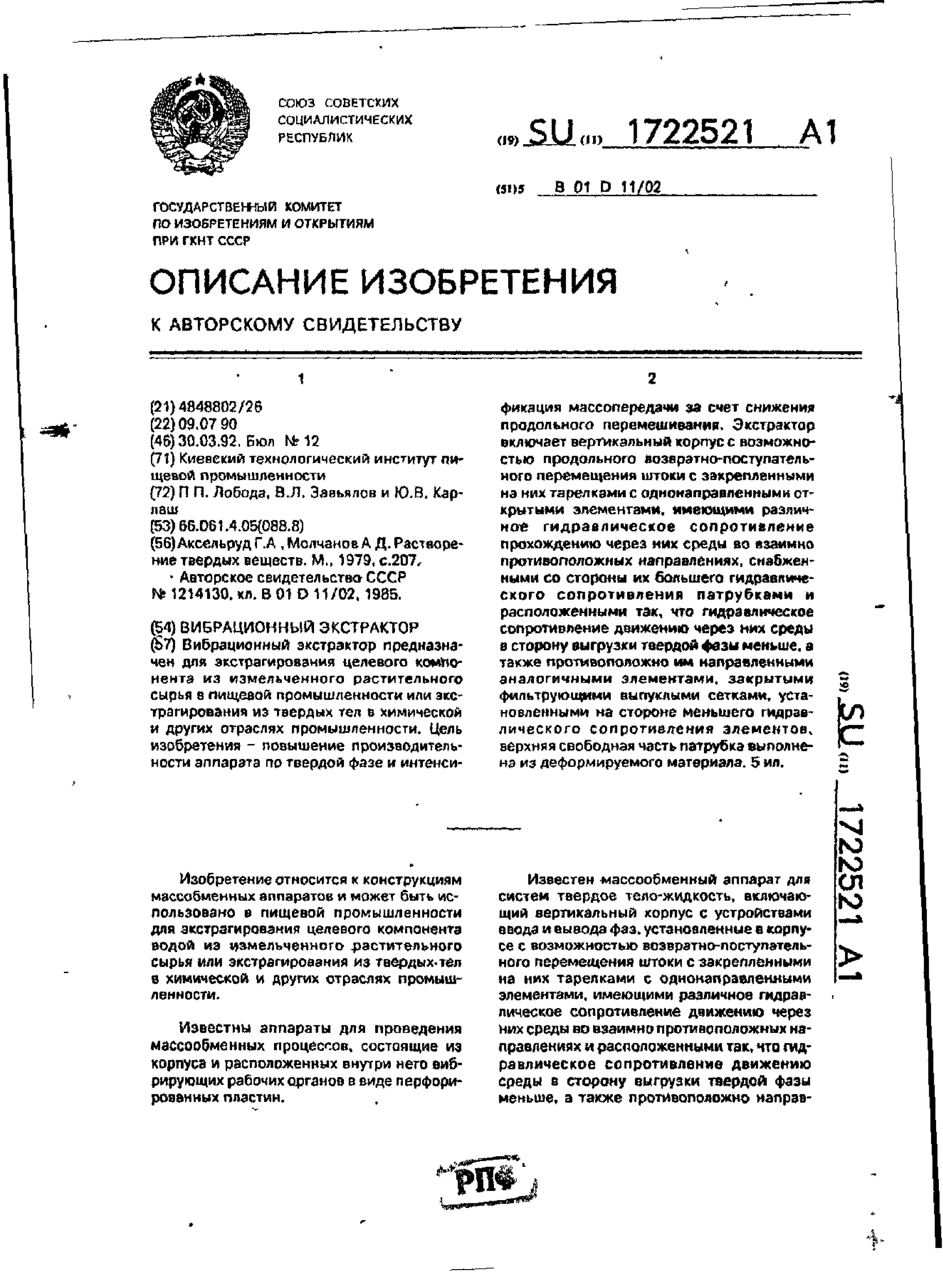

1. СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКМТ СССР
09) SU,,,, 1722521 А1
(Я)5 В 01 D It/02
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
і
(21)4848802/26
(22)09.07 90
(46)30.03.92. Бюл №12
(71) Киевский технологический институт пи-
щевой промышленности
(72) П П. Лобода. В.Л. Завьялов и Ю.В. Кар-
лаш
(53)66.051.4.05(088.8)
(56)Аксельруд Г.А , Молчанов А Д. Растворе-
ние твердых веществ. М.. 1979, с.207ґ
• Авторское свидетельство СССР
N* 1214130. кл. В 01 D 11/02.1985.
(54) ВИБРАЦИОННЫЙ ЭКСТРАКТОР
(57) Вибрационный экстрактор предназна-
чен для экстрагирования целевого компо-
нента из измельченного растительного
сырья в пищевой промышленности или экс-
трагирования из твердых тел в химической
и других отраслях промышленности. Цель
изобретения - повышение производитель-
ности аппарата по твердой фазе и интенси-
Изобретение относится к конструкциям
массобмеиных аппаратов и может быть ис-
пользовано в пищевой промышленности
для экстрагирования целевого компонента
водой из измельченного растительного
сырья или экстрагирования из твердых-тел
в химической и других отраслях промыш-
ленности.
Известны аппараты для проведения
массообменных процессов, состоящие из
корпуса и расположенных внутри него виб-
рирующих рабочих органов в виде перфори-
рованных пластин.
фикация массопередачи за счет снижения
продольного перемешивания. Экстрактор
включает вертикальный корпус с возможно-
стью продольного возвратно-поступатель-
ного перемещения штоки с закрепленными
на них тарелками с однонаправленными от-
крытыми элементами, имеющими различ-
ное гидравлическое сопротивление
прохождению через них среды во взаимно
противоположных направлениях, снабжен-
ными со стороны их большего гидравличе-
ского сопротивления патрубками и
расположенными так, что гидравлическое
сопротивление движению через них среды
в сторону выгрузки твердой фазы меньше, а
также противоположно им направленными
аналогичными элементами, закрытыми
фильтрующими выпуклыми сетками, уста-
новленными на стороне меньшего гидрав-
лического сопротивления элементов,
верхняя свободная часть патрубка выполне-
на из деформируемого материала. 5 ил.
Известен массообменный аппарат для
систем твердое тело-жидкость, включаю-
щий вертикальный корпус с устройствами
ввода и вывода фаз, установленные є корпу-
се с возможностью возвратно-поступатель-
ного перемещения штоки с закрепленными
на них тарелками с однонаправленными
элементами, имеющими различное гидрав-
лическое сопротивление движению через
них среды во взаимно противоположных на-
правлениях и расположенными так. что гид-
равлическое сопротивление движению
среды в сторону выгрузки твердой фазы
меньше, а также противоположно направ-
го
го
ел

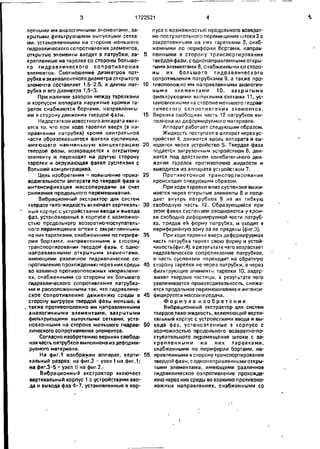

2. 1722521 4
ленными им аналогичными элементами, за-
крытыми фильтрующими выпуклыми сетка-
ми, установленными на стороне меньшего
гидравлического сопротивления элементов,
открытые элементы входят в патрубки, за-
крепленные на тарелке со стороны больше-
го гидравлического сопротивления
элементов. Соотношение диаметров пат-
рубка и эквивалентного диаметра открытого
элемента составляет 1,5-2,5, а длины пат-
рубка и его диаметра 1,5-3.
При наличии зазоров между тарелками
и корпусом аппарата наружные кромки та-
релок снабжаются бортами, направленны-
ми в сторону движения твердой фазы.
Недостатком известного аппарата явля-
ется то, что при ходе тарелки вверх (в на-
правлении патрубка) кроме центральной
части образовавшегося факела суспензии,
имеющего наименьшую концентрацию
твердой фазы, возвращается к открытому
элементу и переходит на другую сторону
тарелки и окружающая факел суспензия с
большей концентрацией.
Цель изобретения - повышение произ-
водительности аппарата по твердой фазе и
интенсификация массопередачи за счет
снижения продольного перемешивания.
Вибрационный экстрактор для систем
твердое тело-жидкость включает вертикаль-
ный корпус с устройствами ввода иеывода
фаз. установленные в корпусе с возможно-
стью продольного возвратно-поступатель-
ного перемещения штоки с закрепленными
на них тарелками, снабженными по перифе-
рии бортами, направленными в сторону
транспортирования твердой фазы, с одно-
направленными открытыми элементами,
имеющими различное гидравлическое со-
противление прохождению через ник среды
во взаимно противоположных направлени-
ях, снабженными со стороны их большего
гидравлического сопротивления патрубка-
ми и расположенными так, что гидравличе-
ское Сопротивление движению среды в
сторону выгрузки твердой фазы меньше, а
. также противоположно им направленными
аналогичными элементами, закрытыми
фильтрующими выпуклыми сетками, уста-
новленными на стороне меньшего гидрав-
лического сопротивления элементов.
Согласно изобретению верхняя свобод-
ная часть патрубков выполнена из деформи-
руемого материала.

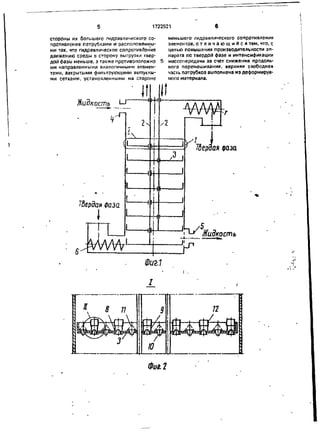

На фиг.1 изображен аппарат, верти-
кальный разрез; на фиг.2 ~ узел I на фиг.1;

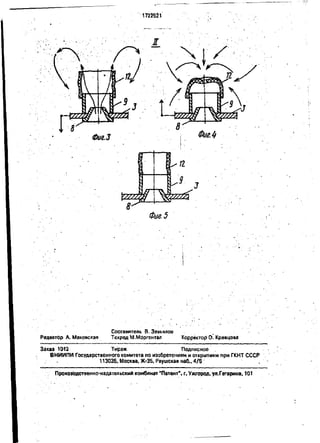

на фиг.3-5 - узел II на фиг.2.-
Вибрационный экстрактор включает
вертикальный корпус 1 с устройствами вво-
да и вывода фаз 4-7, установленные в кор-
пусе с возможностью продольного возврат-
но-поступательного перемещения штоки 2 с
закрепленными на них тарелками 3, снаб-
женными по периферии бортами, направ-
5 пенными в сторону транспортирования
твердой фазы, с однонаправленными откры-
тыми элементами 8, снабженными со сторо-
ны их большего гидравлического
сопротивления патрубками 9, а также про-
10 тивоположно им направленными аналогич-
ными элементами 10, закрытыми
фильтрующими выпуклыми сетками 11, ус-
тановленными на стороне меньшего гидрав-
лического сопротивления элементов.
15 Верхняя свободная часть 12 патрубков вы-
полнена из деформируемого материала.
Аппарат работает следующим образом.
Жидкость поступает в аппарат через ус-
тройство А, движется вдоль аппарата и вы-
20 водится через устройство 5. Твердая фаза
подается загрузочным устройством 6, дви-
жется под действием колебательного дви-
жения тарелок противоточно жидкости и
выводится из аппарата устройством 7.
25 Противоточное транспортирование
происходит следующим образом.
При ходе тарелки вниз суспензия выжи-
мается через открытые элементы 8 и попа-
дает внутрь патрубков 9 на их гибкую
30 свободную часть 12. Образующийся при
этом факел суспензии расширяется у кром-
ки свободно деформируемой части патруб-
ка, придав ей форму патрубка, и уходит в
периферийную зону за ее пределы (фиг.З).
35 При ходе тарелки вверх деформируемая
часть патрубка теряет свою форму и устой-
чивость (фиг.4), а результате чего возрастает
гидравлическое сопротивление патрубков,
и часть суспензии переходит на обратную
40 сторону тарелки не через патрубки, а через
фильтрующие элементы тарелки 10, задер-
живая твердые частицы, в результате чего
увеличивается производительность, снижа-
ется продольное перемешивание и интенси-
45 фицируется массопередача.
Ф о р м у л а и з о б р е т е н и я
Вибрационный экстрактор для систем
твердое тело-жидкость, включающий верти-
кальный корпус с устройствами ввода и вы-
50 в.ода фаз, установленные в корпусе с
возможностью продольного возвратно-по-
ступательного перемещения штоки с за-
крепленными на них тарелками,
снабженными по периферии бортами, на-
55 правленными в сторону транспортирования
твердой фазы, с однонаправленными откры-
тыми элементами, имеющими различное
гидравлическое сопротивление прохожде-
нию через нихсреды во взаимно противопо-
ложных направлениях, снабженными со

3. 1722521
стороны их большего гидравлического со-
противления патрубками и расположенны-
ми так, что гидравлическое сопротивление
движению среды в сторону выгрузки твер-
дой фзэы меньше, а также противоположно
им направленными аналогичными элемен-
тами, закрытыми фильтрующими выпуклы-
ми сетками, установленными на стороне
Жидкость
lix
ТВердая фаза
MWV
Н
it
меньшего гидравлического сопротивления
элементов, о т л и ч а ю щ и й с я тем, что, с
целью повышения производительности ап-
парата по твердой фазе и интенсификации
массопередами за счет снижения продоль-
ного перемешивания, верхняя свободная
часть патрубков выполнена из деформируе-
мого материала.
И 1
? Тдераая фаза
Фиг.1
Фиг. 2

4. 1722521
I
чг/
Фиг. 5
