DALI, acronimo di 'Digital Addressable Lighting Interface', è un protocollo internazionale che permette il controllo e la gestione di apparecchi di illuminazione dimmerabili senza necessità di ricablaggio, supportando fino a 64 unità e 16 gruppi. Questo sistema decentralizzato consente la memorizzazione di scenari di illuminazione e la gestione di diversi parametri, inclusa l'illuminazione d'emergenza. Sono disponibili vari schemi di implementazione, ognuno con diverse capacità e funzioni aggiuntive.

1. DALI
"Digital Addressable Lighting Interface",

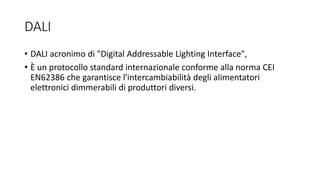

2. DALI
• DALI acronimo di "Digital Addressable Lighting Interface",
• È un protocollo standard internazionale conforme alla norma CEI
EN62386 che garantisce l'intercambiabilità degli alimentatori
elettronici dimmerabili di produttori diversi.

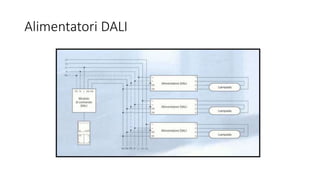

3. Alimentatori DALI

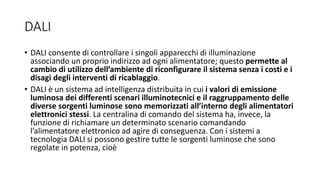

4. DALI
• DALI consente di controllare i singoli apparecchi di illuminazione
associando un proprio indirizzo ad ogni alimentatore; questo permette al
cambio di utilizzo dell’ambiente di riconfigurare il sistema senza i costi e i
disagi degli interventi di ricablaggio.
• DALI è un sistema ad intelligenza distribuita in cui i valori di emissione
luminosa dei differenti scenari illuminotecnici e il raggruppamento delle
diverse sorgenti luminose sono memorizzati all’interno degli alimentatori
elettronici stessi. La centralina di comando del sistema ha, invece, la
funzione di richiamare un determinato scenario comandando
l’alimentatore elettronico ad agire di conseguenza. Con i sistemi a
tecnologia DALI si possono gestire tutte le sorgenti luminose che sono
regolate in potenza, cioè

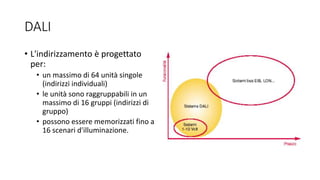

5. DALI
• L'indirizzamento è progettato
per:
• un massimo di 64 unità singole
(indirizzi individuali)
• le unità sono raggruppabili in un
massimo di 16 gruppi (indirizzi di
gruppo)
• possono essere memorizzati fino a
16 scenari d'illuminazione.

6. La gestione degli scenari

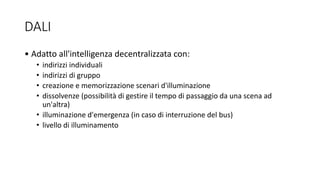

7. DALI
• Adatto all'intelligenza decentralizzata con:
• indirizzi individuali
• indirizzi di gruppo
• creazione e memorizzazione scenari d'illuminazione
• dissolvenze (possibilità di gestire il tempo di passaggio da una scena ad
un'altra)
• illuminazione d'emergenza (in caso di interruzione del bus)
• livello di illuminamento

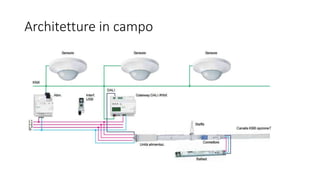

8. Architetture in campo

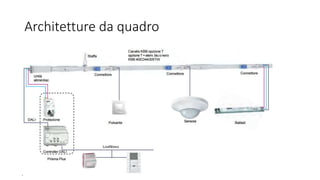

9. Architetture da quadro

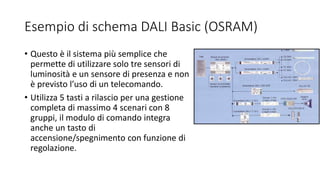

10. Esempio di schema DALI Basic (OSRAM)
• Questo è il sistema più semplice che
permette di utilizzare solo tre sensori di
luminosità e un sensore di presenza e non
è previsto l’uso di un telecomando.
• Utilizza 5 tasti a rilascio per una gestione
completa di massimo 4 scenari con 8
gruppi, il modulo di comando integra
anche un tasto di
accensione/spegnimento con funzione di
regolazione.

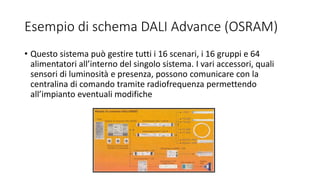

11. Esempio di schema DALI Advance (OSRAM)
• Questo sistema può gestire tutti i 16 scenari, i 16 gruppi e 64
alimentatori all’interno del singolo sistema. I vari accessori, quali
sensori di luminosità e presenza, possono comunicare con la
centralina di comando tramite radiofrequenza permettendo
all’impianto eventuali modifiche

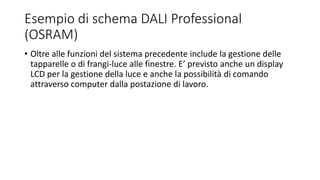

12. Esempio di schema DALI Professional
(OSRAM)
• Oltre alle funzioni del sistema precedente include la gestione delle
tapparelle o di frangi-luce alle finestre. E’ previsto anche un display
LCD per la gestione della luce e anche la possibilità di comando
attraverso computer dalla postazione di lavoro.
