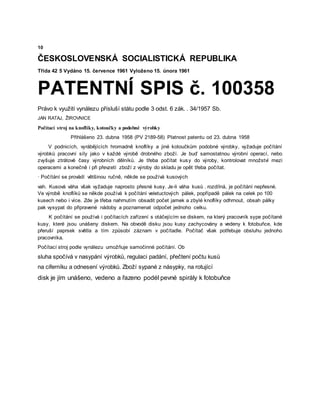

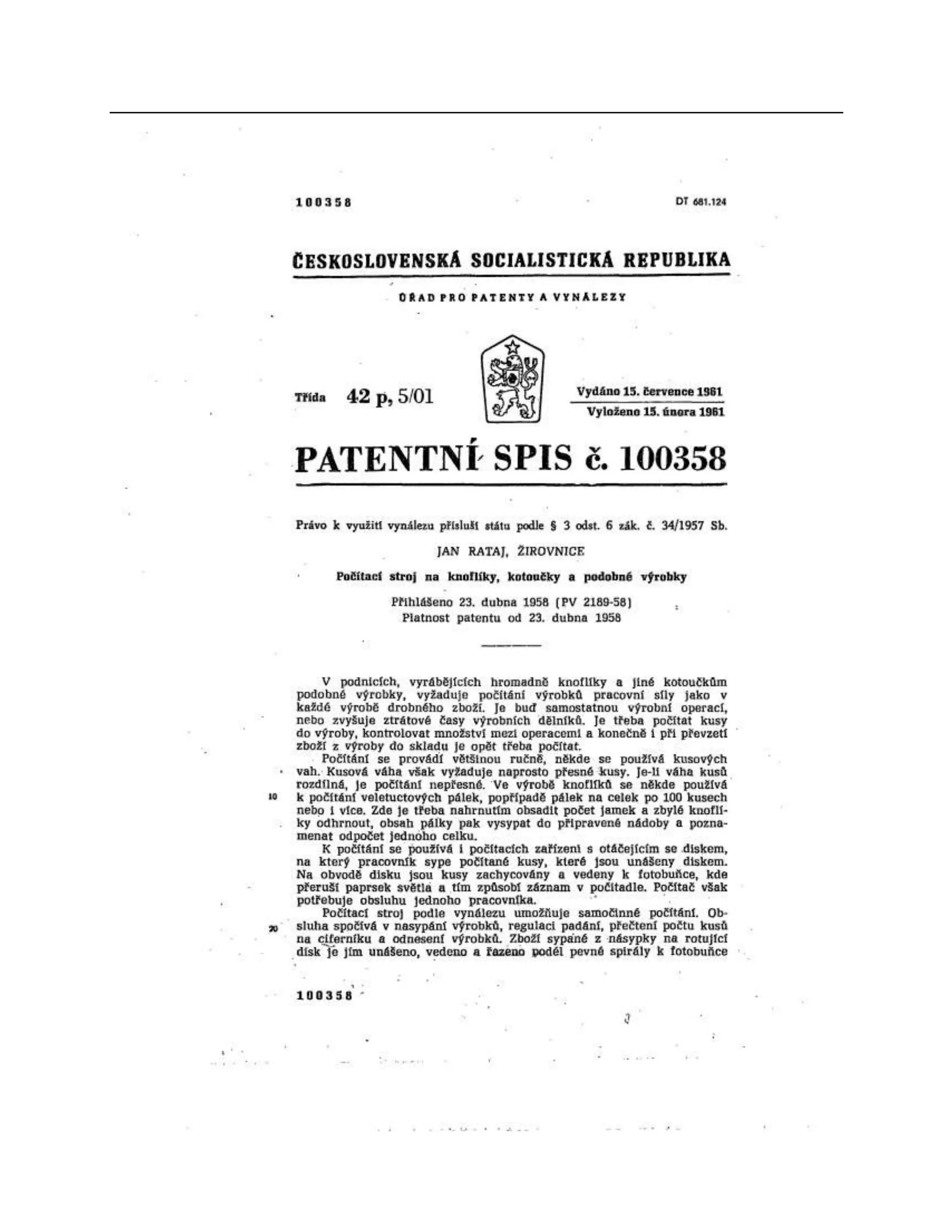

ČESKOSLOVENSKÁ SOCIALISTICKÁ REPUBLIKA
Třída 42 5 Vydáno 15. července 1961 Vyloženo 15. února 1961
PATENTNÍ SPIS č. 100358
Právo k využití vynálezu přísluší státu podle 3 odst. 6 zák. . 34/1957 Sb.
JAN RATAJ, ŽIROVNICE
Počítací stroj na knoflíky, kotoučky a podobné výrobky
Přihlášeno 23. dubna 1958 (PV 2189-58) Platnost patentu od 23. dubna 1958
V podnicích, vyrábějících hromadně knoflíky a jiné kotoučkům podobné výrobky, vyžaduje počítání
výrobků pracovní síly jako v každé výrobě drobného zboží. Je buď samostatnou výrobní operací, nebo
zvyšuje ztrátové časy výrobních dělníků. Je třeba počítat kusy do výroby, kontrolovat množství mezi
operacemi a konečně i při převzetí zboží z výroby do skladu je opět třeba počítat.
· Počítání se provádí většinou ručně, někde se používá kusových
vah. Kusová váha však vyžaduje naprosto přesné kusy. Je-li váha kusů . rozdílná, je počítání nepřesné.
Ve výrobě knoflíků se někde používá k počítání veletuctových pálek, popřípadě pálek na celek po 100
kusech nebo i více. Zde je třeba nahrnutím obsadit počet jamek a zbylé knoflíky odhrnout, obsah pálky
pak vysypat do připravené nádoby a poznamenat odpočet jednoho celku.
K počítání se používá i počítacích zařízení s otáčejícím se diskem, na který pracovník sype počítané
kusy, které jsou unášeny diskem. Na obvodě disku jsou kusy zachycovány a vedeny k fotobuňce, kde
přeruší paprsek světla a tím způsobí záznam v počítadle. Počítač však potřebuje obsluhu jednoho
pracovníka.
Počítací stroj podle vynálezu umožňuje samočinné počítání. Ob
sluha spočívá v nasypání výrobků, regulaci padání, přečtení počtu kusů
na ciferníku a odnesení výrobků. Zboží sypané z násypky, na rotující
disk je jím unášeno, vedeno a řazeno podél pevné spirály k fotobuňce
3.
4. /

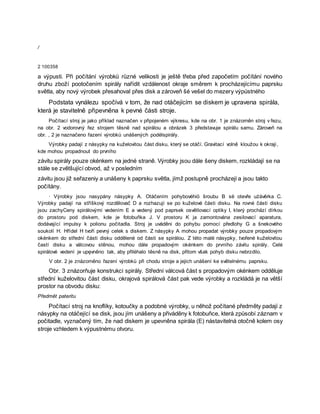

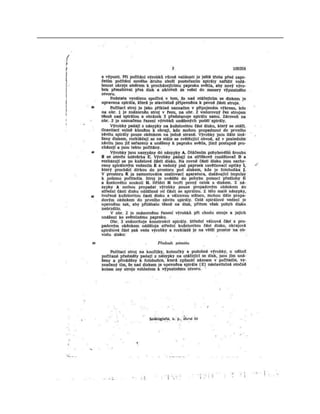

2 100358
a výpusti. Při počítání výrobků různé velikosti je ještě třeba před započetím počítání nového
druhu zboží pootočením spirály nařídit vzdálenost okraje směrem k procházejícímu paprsku
světla, aby nový výrobek přesahoval přes disk a zároveň šé vešel do mezery výpústného
Podstata vynálezu spočívá v tom, že nad otáčejícím se diskem je upravena spirála,
která je stavitelně připevněna k pevné části stroje.

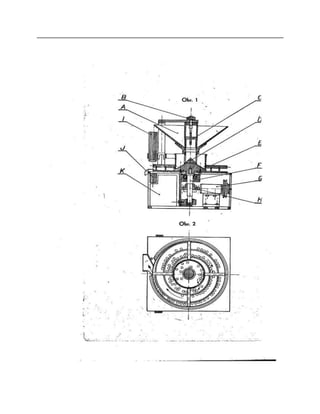

Počítací stroj je jako příklad naznačen v připojeném výkresu, kde na obr. 1 je znázorněn stroj v řezu,
na obr. 2 vodorovný řez strojem těsně nad spirálou a obrázek 3 představuje spirálu samu. Zároveň na
obr. , 2 je naznačeno řazení výrobků unášených podélspirály.
Výrobky padají z násypky na kuželovitou část disku, který se otáčí. Gravitací volně kloužou k okraji,
kde mohou propadnout do prvního
závitu spirály pouze okénkem na jedné straně. Výrobky jsou dále šeny diskem, rozkládají se na
stále se zvětšující obvod, až v posledním
závitu jsou již seřazeniy a unášeny k paprsku světla, jímž postupně procházejí a jsou takto
počítány.
· Výrobky jsou nasypány násypky A. Otáčením pohybovéhiö šroubu B së otevře użávěrka C.
Výrobky padají na stříškový rozdělovač D a rozhazují se po kuželové části disku. Na rovné části disku
jsou zachyCeny spirálovými vedením E a vedený pod paprsek osvětlovací optiky I, který prochází dírkou
do prostoru pod diskem, kde je fotobuňka J. V prostoru K ja zamontována zesilovací aparatura,
dodávající impulsy k polionu počitadla. Stroj je uváděni do pohybu pomocí předlohy G a šnekového
soukolí H. Hřídel H tvoří pevný celek s diskem. Z násypky A mohou propadat výrobky pouze propadovým
okénkem do střední části disku oddělené od části se spirálou. Z této malé násypky, tvořené kuželovitou
častí disku a válcovou stěnou, mohou dále propadovým okénkem do prvního závitu spirály. Celé
spirálové vedení je upęvněno tak, aby přiléhalo těsně na disk, přitom však pohyb disku nebrzdilo.
V obr. 2 je znázorněno řazení výrobků při chodu stroje a jejich unášení ke světelnému paprsku.

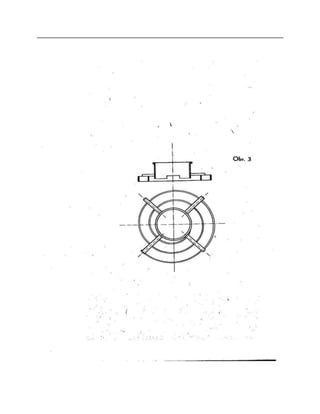

Obr. 3 znázorňuje konstrukci spirály. Střední válcová část s propadovým okénkem odděluje
střední kuželovitou část disku, okrajová spirálová část pak vede výrobky a rozkládá je na větší
prostor na obvodu disku:
Předmět pateritu
Počítací stroj na knoflíky, kotoučky a podobné výrobky, u něhož počítané předměty padají z
násypky na otáčející se disk, jsou jím unášeny a přiváděny k fotobuňce, která způsobí záznam v
počitadle, vyznačený tím, že nad diskem je upevněna spirála (E) nástavitelná otočně kolem osy
stroje vzhledem k výpustnému otvoru.
