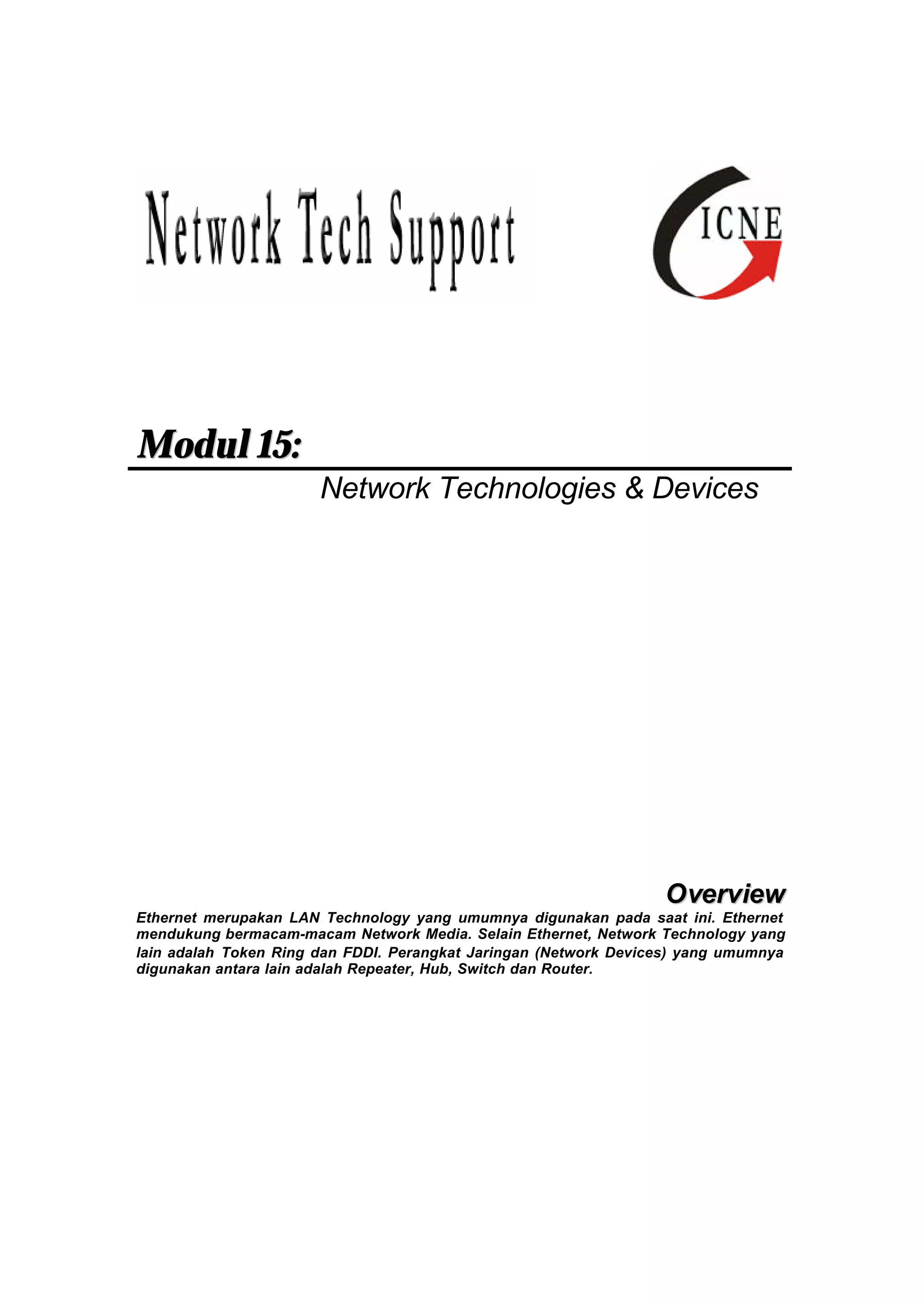

1. Modul 15:
Network Technologies & Devices
Overview
Ethernet merupakan LAN Technology yang umumnya digunakan pada saat ini. Ethernet
mendukung bermacam-macam Network Media. Selain Ethernet, Network Technology yang
lain adalah Token Ring dan FDDI. Perangkat Jaringan (Network Devices) yang umumnya
digunakan antara lain adalah Repeater, Hub, Switch dan Router.

2. 2
Network Tech Support
Network Tehnology

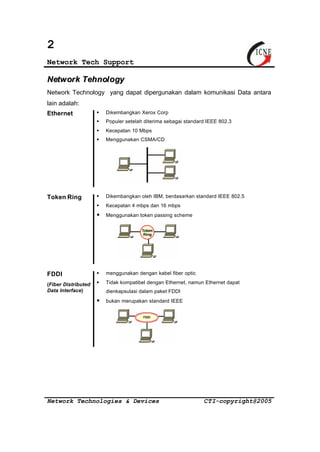

Network Technology yang dapat dipergunakan dalam komunikasi Data antara
lain adalah:
Ethernet § Dikembangkan Xerox Corp
§ Populer setelah diterima sebagai standard IEEE 802.3
§ Kecepatan 10 Mbps
§§ Menggunakan CSMA/CD
Token Ring § Dikembangkan oleh IBM, berdasarkan standard IEEE 802.5
§ Kecepatan 4 mbps dan 16 mbps
§§ Menggunakan token passing scheme
FDDI
(Fiber Distributed
Data Interface)
§ menggunakan dengan kabel fiber optic
§ Tidak kompatibel dengan Ethernet, namun Ethernet dapat
dienkapsulasi dalam paket FDDI
§§ bukan merupakan standard IEEE
Network Technologies & Devices CTI-copyright@2005

3. 3
Network Tech Support

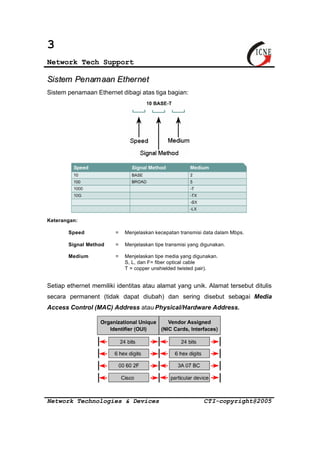

Sistem Penamaan Ethernet
Sistem penamaan Ethernet dibagi atas tiga bagian:
Keterangan:
Speed = Menjelaskan kecepatan transmisi data dalam Mbps.
Signal Method = Menjelaskan tipe transmisi yang digunakan.
Medium = Menjelaskan tipe media yang digunakan.
S, L, dan F= fiber optical cable
T = copper unshielded twisted pair).
Setiap ethernet memiliki identitas atau alamat yang unik. Alamat tersebut ditulis
secara permanent (tidak dapat diubah) dan sering disebut sebagai Media
Access Control (MAC) Address atau Physical/Hardware Address.
Network Technologies & Devices CTI-copyright@2005

4. 4
Network Tech Support

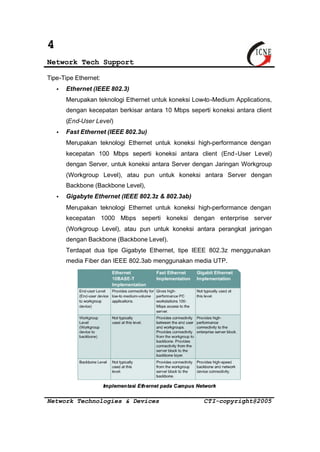

Tipe-Tipe Ethernet:
· Ethernet (IEEE 802.3)
Merupakan teknologi Ethernet untuk koneksi Low-to-Medium Applications,
dengan kecepatan berkisar antara 10 Mbps seperti koneksi antara client
(End-User Level)
· Fast Ethernet (IEEE 802.3u)
Merupakan teknologi Ethernet untuk koneksi high-performance dengan
kecepatan 100 Mbps seperti koneksi antara client (End-User Level)
dengan Server, untuk koneksi antara Server dengan Jaringan Workgroup
(Workgroup Level), atau pun untuk koneksi antara Server dengan
Backbone (Backbone Level),
· Gigabyte Ethernet (IEEE 802.3z & 802.3ab)
Merupakan teknologi Ethernet untuk koneksi high-performance dengan
kecepatan 1000 Mbps seperti koneksi dengan enterprise server
(Workgroup Level), atau pun untuk koneksi antara perangkat jaringan
dengan Backbone (Backbone Level).
Terdapat dua tipe Gigabyte Ethernet, tipe IEEE 802.3z menggunakan
media Fiber dan IEEE 802.3ab menggunakan media UTP.
IImpplleemeenn ttaassii Etthh eerrnneett ppaaddaa Caamppuuss Neettwoorrkk
Network Technologies & Devices CTI-copyright@2005

5. 5
Network Tech Support
Ethernet Operation

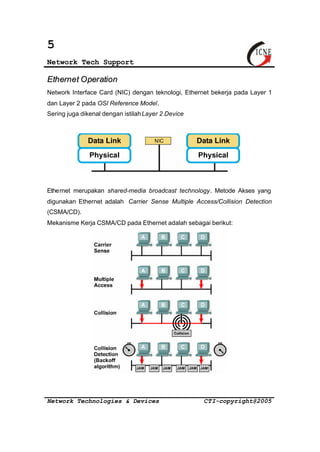

Network Interface Card (NIC) dengan teknologi, Ethernet bekerja pada Layer 1
dan Layer 2 pada OSI Reference Model.
Sering juga dikenal dengan istilah Layer 2 Device
Ethernet merupakan shared-media broadcast technology. Metode Akses yang
digunakan Ethernet adalah Carrier Sense Multiple Access/Collision Detection
(CSMA/CD).
Mekanisme Kerja CSMA/CD pada Ethernet adalah sebagai berikut:
Network Technologies & Devices CTI-copyright@2005

6. 6
Network Tech Support
Kemampuan Ethernet dalam mengirimkan(Transmit) dan menerima(Receive)
data dibagi dalam dua Kelompok:
§ Full duplex
Kemampuan mentransmisikan data secara bersamaan (Transmit and
Receive) antara sending station dan receiving station.
§ Half duplex
Kemampuan mentransmisikan data hanya satu arah saja (Transmit or
Receive) antara sending station dan receiving station.
10Base5 Ethernet
§ Diproduksi Tahun 1980, merupakan Ethernet generasi pertama.
§ Kemampuan transmisi data 10 Mbps melalui thick coaxial cable bus.
§ Maksimum panjang segment adalah 500 m.(1)
§ Maksimum perangkat tambahan (=Misalnya; Repeater) antar segment adalah
3(dua) perangkat.
§ Topologi jaringan adalah Bus topology.
§ Karena menggunakan Coaxial Cable mekanisme transmisi data adalah half
duplex.
Network Technologies & Devices CTI-copyright@2005

7. 7
Network Tech Support

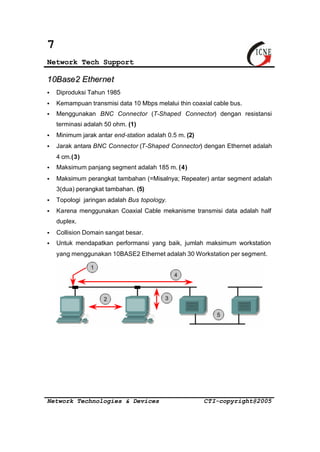

10Base2 Ethernet
§ Diproduksi Tahun 1985
§ Kemampuan transmisi data 10 Mbps melalui thin coaxial cable bus.
§ Menggunakan BNC Connector (T-Shaped Connector) dengan resistansi
terminasi adalah 50 ohm. (1)
§ Minimum jarak antar end-station adalah 0.5 m. (2)
§ Jarak antara BNC Connector (T-Shaped Connector) dengan Ethernet adalah
4 cm.(3)
§ Maksimum panjang segment adalah 185 m. (4)
§ Maksimum perangkat tambahan (=Misalnya; Repeater) antar segment adalah
3(dua) perangkat tambahan. (5)
§ Topologi jaringan adalah Bus topology.
§ Karena menggunakan Coaxial Cable mekanisme transmisi data adalah half
duplex.
§ Collision Domain sangat besar.
§ Untuk mendapatkan performansi yang baik, jumlah maksimum workstation
yang menggunakan 10BASE2 Ethernet adalah 30 Workstation per segment.
Network Technologies & Devices CTI-copyright@2005

8. 8
Network Tech Support

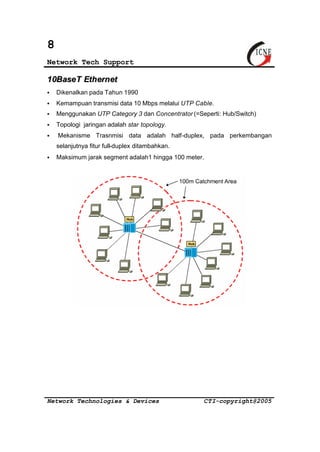

10BaseT Ethernet
§ Dikenalkan pada Tahun 1990
§ Kemampuan transmisi data 10 Mbps melalui UTP Cable.
§ Menggunakan UTP Category 3 dan Concentrator (=Seperti: Hub/Switch)
§ Topologi jaringan adalah star topology.
§ Mekanisme Trasnmisi data adalah half-duplex, pada perkembangan
selanjutnya fitur full-duplex ditambahkan.
§ Maksimum jarak segment adalah1 hingga 100 meter.
Network Technologies & Devices CTI-copyright@2005

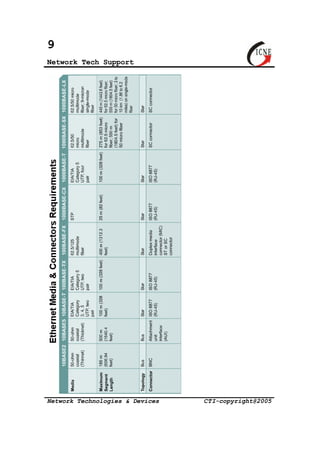

9. 9
