Βασικές αρχές λειτουργίας φωτογραφικής μηχανής.

1. Η ΦΩΤΟΓΡΑΦΙΚΗ
ΜΗΧΑΝΗ
•
•
•
•
•
•
•
•
•
Αρχή λειτουργίας
Βασικά μέρη
Τύποι μηχανών
Επιλογή
Ο φωτοφράκτης (κλείστρο)
Το διάφραγμα
Η ευαισθησία (τα ASA ή ISO)
Η ανάλυση του αισθητήρα
Προδιαγραφές

2. Χθές και σήμερα

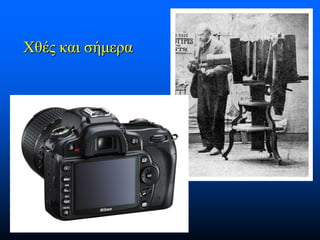

3. Χθές και σήμερα

4. Χθές και σήμερα

5. Αρχή λειτουργίας

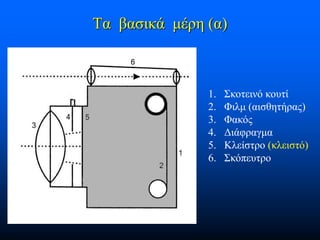

6. Τα βασικά μέρη (α)
1.
2.
3.
4.
5.
6.
Σκοτεινό κουτί
Φιλμ (αισθητήρας)
Φακός
Διάφραγμα
Κλείστρο (κλειστό)
Σκόπευτρο

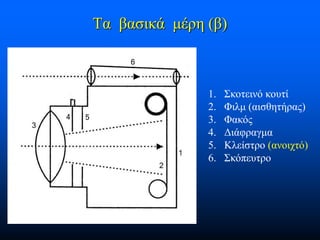

7. Τα βασικά μέρη (β)
1.
2.
3.
4.
5.
6.
Σκοτεινό κουτί
Φιλμ (αισθητήρας)
Φακός
Διάφραγμα
Κλείστρο (ανοιχτό)
Σκόπευτρο

8. Τα βασικά μέρη (γ)
1.
2.
3.
4.
5.
6.
Σκοτεινό κουτί
Φιλμ (αισθητήρας)
Φακός
Διάφραγμα
Κλείστρο (κλειστό)
Σκόπευτρο

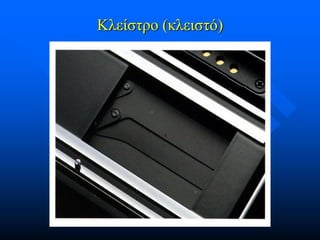

9. Κλείστρο (κλειστό)

10. Κλείστρο (ανοικτό)

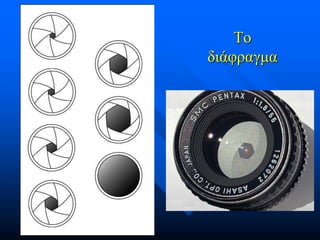

11. Το
διάφραγμα

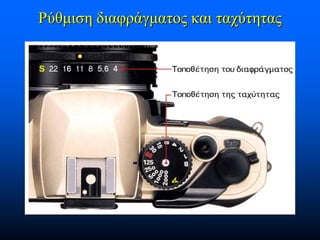

12. Ρύθμιση διαφράγματος και ταχύτητας

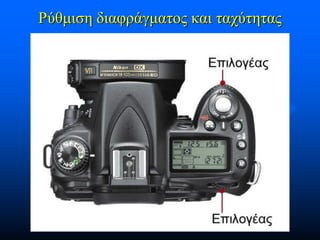

13. Ρύθμιση διαφράγματος και ταχύτητας

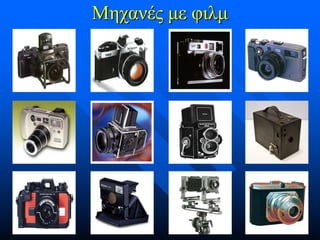

14. Μηχανές με φιλμ

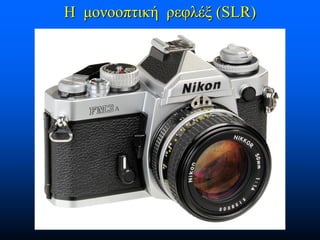

15. Η μονοοπτική ρεφλέξ (SLR)

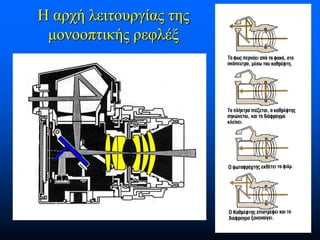

16. Η αρχή λειτουργίας της
μονοοπτικής ρεφλέξ

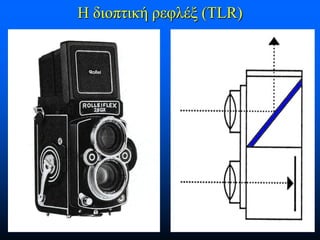

17. Η διοπτική ρεφλέξ (TLR)

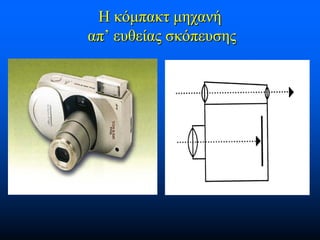

18. Η κόμπακτ μηχανή
απ’ ευθείας σκόπευσης

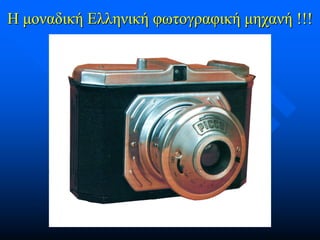

19. Η μοναδική Ελληνική φωτογραφική μηχανή !!!

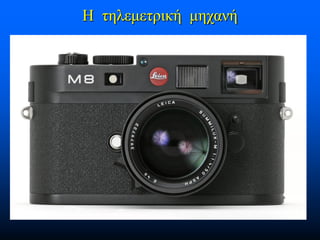

20. Η τηλεμετρική μηχανή

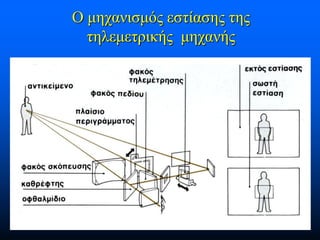

21. Ο μηχανισμός εστίασης της
τηλεμετρικής μηχανής

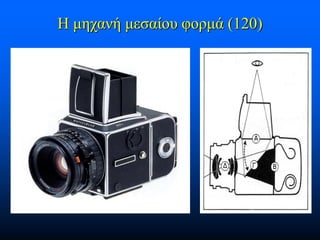

22. Η μηχανή μεσαίου φορμά (120)

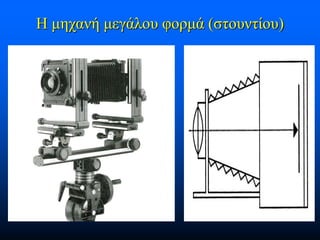

23. Η μηχανή μεγάλου φορμά (στουντίου)

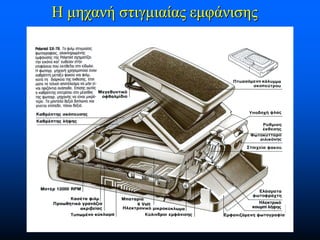

24. Η μηχανή στιγμιαίας εμφάνισης

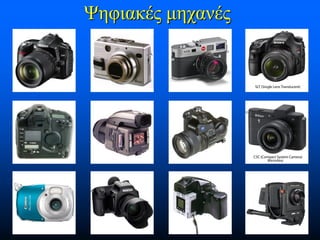

25. Ψηφιακές μηχανές

26. Η ψηφιακή φωτογραφική μηχανή ρεφλέξ
DSLR (Digital Single Lens Reflex)

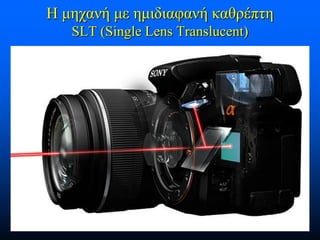

27. Η μηχανή με ημιδιαφανή καθρέπτη
SLΤ (Single Lens Translucent)

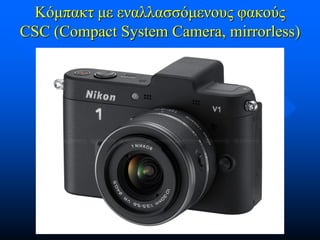

28. Κόμπακτ με εναλλασσόμενους φακούς
CSC (Compact System Camera, mirrorless)

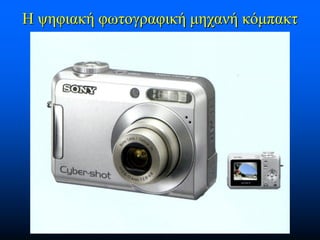

29. Η ψηφιακή φωτογραφική μηχανή κόμπακτ

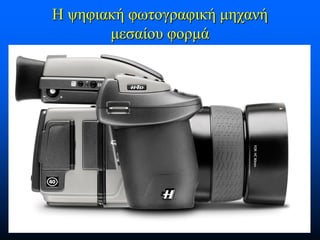

30. Η ψηφιακή φωτογραφική μηχανή
μεσαίου φορμά

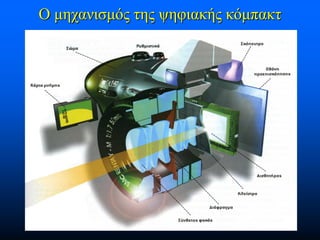

31. Ο μηχανισμός της ψηφιακής κόμπακτ

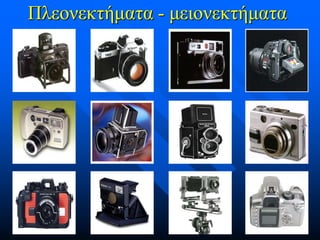

32. Πλεονεκτήματα - μειονεκτήματα

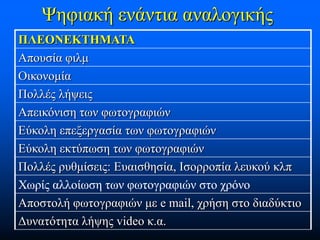

33. Ψηφιακή ενάντια αναλογικής
ΠΛΕΟΝΕΚΤΗΜΑΤΑ
Απουσία φιλμ
Οικονομία
Πολλές λήψεις
Απεικόνιση των φωτογραφιών
Εύκολη επεξεργασία των φωτογραφιών
Εύκολη εκτύπωση των φωτογραφιών
Πολλές ρυθμίσεις: Ευαισθησία, Ισορροπία λευκού κλπ
Χωρίς αλλοίωση των φωτογραφιών στο χρόνο
Αποστολή φωτογραφιών με e mail, χρήση στο διαδύκτιο
Δυνατότητα λήψης video κ.α.

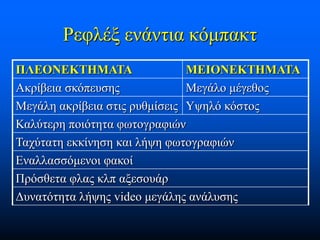

34. Ρεφλέξ ενάντια κόμπακτ
ΠΛΕΟΝΕΚΤΗΜΑΤΑ
ΜΕΙΟΝΕΚΤΗΜΑΤΑ
Ακρίβεια σκόπευσης
Μεγάλο μέγεθος
Μεγάλη ακρίβεια στις ρυθμίσεις Υψηλό κόστος
Καλύτερη ποιότητα φωτογραφιών
Ταχύτατη εκκίνηση και λήψη φωτογραφιών
Εναλλασσόμενοι φακοί
Πρόσθετα φλας κλπ αξεσουάρ
Δυνατότητα λήψης video μεγάλης ανάλυσης

35. Τέλος 1ου μέρους

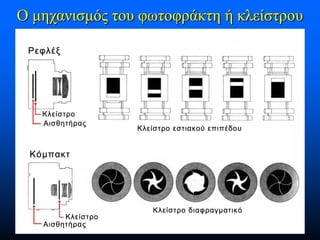

36. Ο μηχανισμός του φωτοφράκτη ή κλείστρου

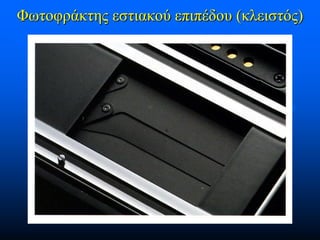

37. Φωτοφράκτης εστιακού επιπέδου (κλειστός)

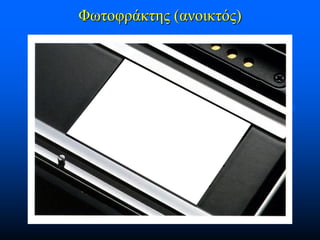

38. Φωτοφράκτης (ανοικτός)

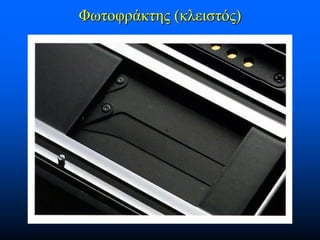

39. Φωτοφράκτης (κλειστός)

40. Ο φωτοφράκτης
ελέγχει την κίνηση
στη φωτογραφία
1/250
1/4

41. 20 sec

42. 1/8000 sec

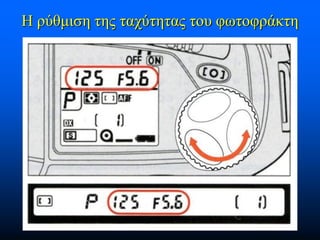

43. Η ρύθμιση της ταχύτητας του φωτοφράκτη

44. Η ρύθμιση της ταχύτητας του φωτοφράκτη

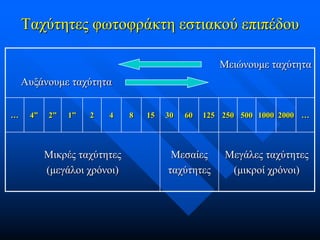

45. Ταχύτητες φωτοφράκτη εστιακού επιπέδου
Μειώνουμε ταχύτητα
Αυξάνουμε ταχύτητα
…
4”
2”
1”
2
4
Μικρές ταχύτητες
(μεγάλοι χρόνοι)
8
15
30
60
125 250 500 1000 2000 …
Μεσαίες
ταχύτητες
Μεγάλες ταχύτητες
(μικροί χρόνοι)

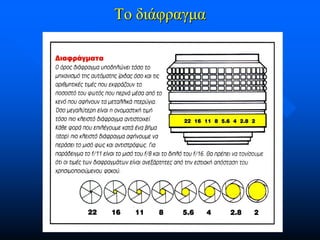

46. Το διάφραγμα

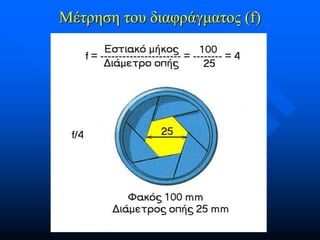

47. Μέτρηση του διαφράγματος (f)

48. Το διάφραγμα καθορίζει το
βάθος πεδίου της εικόνας
f/16
f/1.4

49. Μεγάλο βάθος πεδίου

50. Μεγάλο βάθος πεδίου

51. Τιμές του διαφράγματος
Αυξάνουμε διάφραγμα
Μειώνουμε διάφραγμα
…. 1,4 2 2,8 4 5,6 8
Μεγάλα διαφράγματα
(μικρές τιμές f)
11 16 22 32 ….
Μεσαία
διαφράγματα
Μικρά διαφράγματα
(μεγάλες τιμές f)

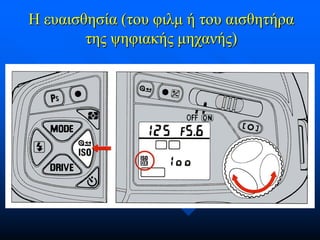

52. H ευαισθησία (του φιλμ ή του αισθητήρα
της ψηφιακής μηχανής)

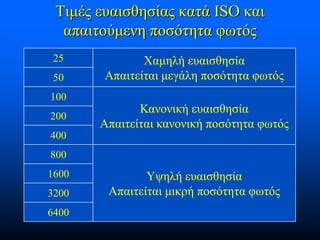

53. Τιμές ευαισθησίας κατά ISO και
απαιτούμενη ποσότητα φωτός
25
50
100
200
Χαμηλή ευαισθησία
Απαιτείται μεγάλη ποσότητα φωτός
Κανονική ευαισθησία
Απαιτείται κανονική ποσότητα φωτός
400
800
1600
3200
6400
Υψηλή ευαισθησία
Απαιτείται μικρή ποσότητα φωτός

54. Η ευαισθησία καθορίζει (σε σημαντικό
βαθμό) την ποιότητα της εικόνας
ISO 200
ISO 3200

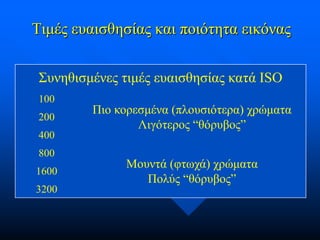

55. Τιμές ευαισθησίας και ποιότητα εικόνας
Συνηθισμένες τιμές ευαισθησίας κατά ISO
100
200
400
800
1600
3200
Πιο κορεσμένα (πλουσιότερα) χρώματα
Λιγότερος “θόρυβος”
Μουντά (φτωχά) χρώματα
Πολύς “θόρυβος”

56. Τιμές ευαισθησίας και ποιότητα εικόνας
ISO 200
ISO 3200

57. Ευαισθησία του φιλμ
ή του ψηφιακού αισθητήρα
“Αργά” φιλμ
(χαμηλής
ευαισθησίας)
ASA
…
50
Μεσαία
φιλμ
100
200
“Γρήγορα” φιλμ
(υψηλής ευαισθησίας)
400
800
1600 3200
….

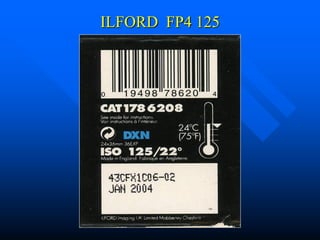

58. ILFORD FP4 125

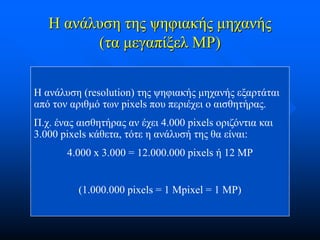

59. Η ανάλυση της ψηφιακής μηχανής
(τα μεγαπίξελ MP)
Η ανάλυση (resolution) της ψηφιακής μηχανής εξαρτάται
από τον αριθμό των pixels που περιέχει ο αισθητήρας.
Π.χ. ένας αισθητήρας αν έχει 4.000 pixels οριζόντια και
3.000 pixels κάθετα, τότε η ανάλυσή της θα είναι:
4.000 x 3.000 = 12.000.000 pixels ή 12 MP
(1.000.000 pixels = 1 Mpixel = 1 MP)

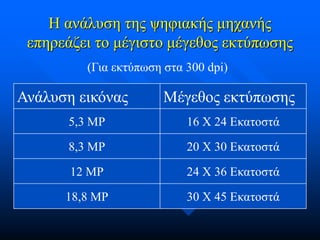

60. Η ανάλυση της ψηφιακής μηχανής
επηρεάζει το μέγιστο μέγεθος εκτύπωσης
(Για εκτύπωση στα 300 dpi)
Ανάλυση εικόνας
Μέγεθος εκτύπωσης
5,3 MP
16 Χ 24 Εκατοστά
8,3 MP
20 X 30 Εκατοστά
12 MP
24 X 36 Εκατοστά
18,8 MP
30 X 45 Εκατοστά

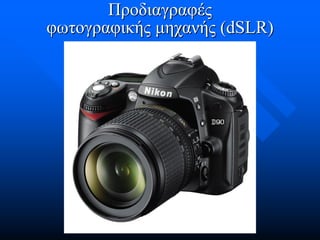

61. Προδιαγραφές
φωτογραφικής μηχανής (dSLR)

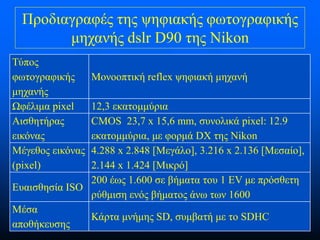

62. Προδιαγραφές της ψηφιακής φωτογραφικής
μηχανής dslr D90 της Nikon
Τύπος
φωτογραφικής
μηχανής
Ωφέλιμα pixel
Αισθητήρας
εικόνας
Μέγεθος εικόνας
(pixel)
Μονοοπτική reflex ψηφιακή μηχανή
12,3 εκατομμύρια
CMOS 23,7 x 15,6 mm, συνολικά pixel: 12.9
εκατομμύρια, με φορμά DX της Nikon
4.288 x 2.848 [Μεγάλο], 3.216 x 2.136 [Μεσαίο],
2.144 x 1.424 [Μικρό]
200 έως 1.600 σε βήματα του 1 EV με πρόσθετη
Ευαισθησία ISO
ρύθμιση ενός βήματος άνω των 1600
Μέσα
Κάρτα μνήμης SD, συμβατή με το SDHC
αποθήκευσης

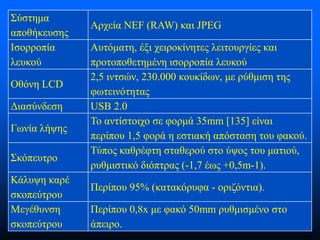

63. Σύστημα
αποθήκευσης
Ισορροπία
λευκού
Οθόνη LCD
Διασύνδεση
Γωνία λήψης
Σκόπευτρο
Κάλυψη καρέ
σκοπεύτρου
Μεγέθυνση
σκοπεύτρου
Αρχεία NEF (RAW) και JPEG
Αυτόματη, έξι χειροκίνητες λειτουργίες και
προτοποθετημένη ισορροπία λευκού
2,5 ιντσών, 230.000 κουκίδων, με ρύθμιση της
φωτεινότητας
USB 2.0
Το αντίστοιχο σε φορμά 35mm [135] είναι
περίπου 1,5 φορά η εστιακή απόσταση του φακού.
Τύπος καθρέφτη σταθερού στο ύψος του ματιού,
ρυθμιστικό διόπτρας (-1,7 έως +0,5m-1).
Περίπου 95% (κατακόρυφα - οριζόντια).
Περίπου 0,8x με φακό 50mm ρυθμισμένο στο
άπειρο.

64. Ενδείξεις εστίασης, ταχύτητας κλείστρου, τιμή
διαφράγματος, ένδειξη έκθεσης/αντιστάθμισης
Πληροφορίες
έκθεσης, λειτουργία έκθεσης, αντιστάθμιση
σκοπεύτρου
απόδοσης φλας, αριθμός υπόλοιπων στάσεων,
ένδειξη ετοιμότητας φλας.
Μοντούρα F της Nikon με σύζευξη AF για φακούς
τύπου G ή D.
1) AF-S, AF-I: Υποστηρίζονται όλες οι λειτουργίες.
2) Άλλου τύπου G ή D AF Nikkor: Υποστηρίζονται
όλες οι λειτουργίες εκτός από την αυτόματη
Συμβατοί φακοί
εστίαση.
3) Χωρίς CPU: Μπορεί να χρησιμοποιηθεί στη
λειτουργία M, αλλά το φωτόμετρο δεν λειτουργεί.
4) Οι φακοί IX Nikkor δεν μπορούν να
χρησιμοποιηθούν κλπ.

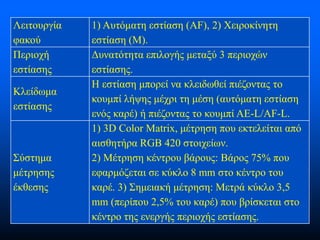

65. Λειτουργία
φακού
Περιοχή
εστίασης
Κλείδωμα
εστίασης
Σύστημα
μέτρησης
έκθεσης
1) Αυτόματη εστίαση (AF), 2) Χειροκίνητη
εστίαση (M).
Δυνατότητα επιλογής μεταξύ 3 περιοχών
εστίασης.
Η εστίαση μπορεί να κλειδωθεί πιέζοντας το
κουμπί λήψης μέχρι τη μέση (αυτόματη εστίαση
ενός καρέ) ή πιέζοντας το κουμπί AE-L/AF-L.
1) 3D Color Matrix, μέτρηση που εκτελείται από
αισθητήρα RGB 420 στοιχείων.
2) Μέτρηση κέντρου βάρους: Βάρος 75% που
εφαρμόζεται σε κύκλο 8 mm στο κέντρο του
καρέ. 3) Σημειακή μέτρηση: Μετρά κύκλο 3,5
mm (περίπου 2,5% του καρέ) που βρίσκεται στο
κέντρο της ενεργής περιοχής εστίασης.

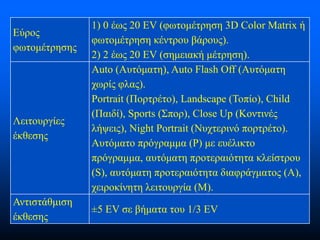

66. Εύρος
φωτομέτρησης
Λειτουργίες
έκθεσης
Αντιστάθμιση
έκθεσης
1) 0 έως 20 EV (φωτομέτρηση 3D Color Matrix ή
φωτομέτρηση κέντρου βάρους).
2) 2 έως 20 EV (σημειακή μέτρηση).
Auto (Αυτόματη), Auto Flash Off (Αυτόματη
χωρίς φλας).
Portrait (Πορτρέτο), Landscape (Τοπίο), Child
(Παιδί), Sports (Σπορ), Close Up (Κοντινές
λήψεις), Night Portrait (Νυχτερινό πορτρέτο).
Αυτόματο πρόγραμμα (P) με ευέλικτο
πρόγραμμα, αυτόματη προτεραιότητα κλείστρου
(S), αυτόματη προτεραιότητα διαφράγματος (A),
χειροκίνητη λειτουργία (M).
±5 EV σε βήματα του 1/3 EV

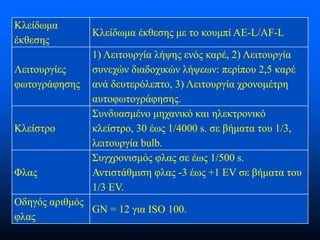

67. Κλείδωμα
έκθεσης
Λειτουργίες
φωτογράφησης
Κλείστρο
Φλας
Κλείδωμα έκθεσης με το κουμπί AE-L/AF-L
1) Λειτουργία λήψης ενός καρέ, 2) Λειτουργία
συνεχών διαδοχικών λήψεων: περίπου 2,5 καρέ
ανά δευτερόλεπτο, 3) Λειτουργία χρονομέτρη
αυτοφωτογράφησης.
Συνδυασμένο μηχανικό και ηλεκτρονικό
κλείστρο, 30 έως 1/4000 s. σε βήματα του 1/3,
λειτουργία bulb.
Συγχρονισμός φλας σε έως 1/500 s.
Αντιστάθμιση φλας -3 έως +1 EV σε βήματα του
1/3 EV.
Οδηγός αριθμός
GN = 12 για ISO 100.
φλας

68. Πηγή
Μία επαναφορτιζόμενη μπαταρία ιόντων λιθίου
τροφοδοσίας
EN-EL9.
Διαστάσεις (Π x
Περίπου 126 x 64 x 94 mm.
Β x Υ)
Περίπου 475 g χωρίς μπαταρία, κάρτα μνήμης ή
Βάρος
καπάκι σώματος.
Επαναφορτιζόμενη μπαταρία ιόντων λιθίου ENEL9, ταχυφορτιστής MH-23, καλώδιο USB UCΠαρεχόμενα
E4, λαστιχένιο εξάρτημα για προσοφθάλμιο
εξαρτήματα
DK-16, λουράκι μηχανής, καπάκι σώματος BF1A, καπάκι προσοφθαλμίου DK-5, καπάκι
πεδίλου εξαρτημάτων BS-1.
κλπ
......

69. Τέλος
√
