Aio

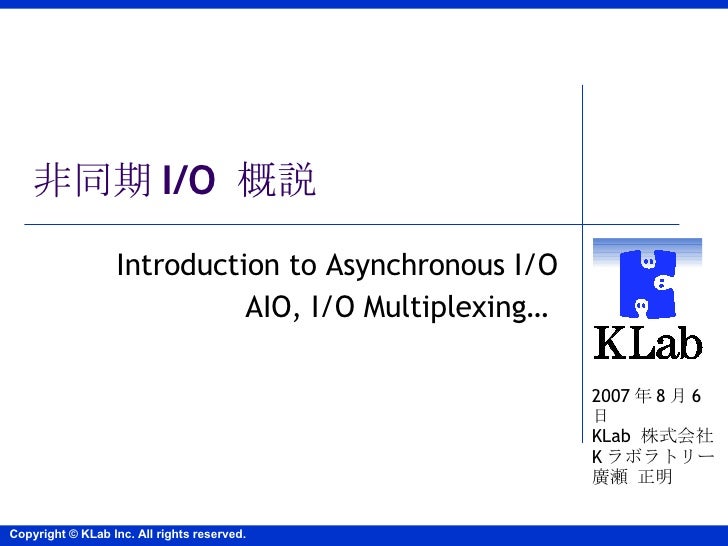

非同期 I/O 概説 Introduction to Asynchronous I/O AIO, I/O Multiplexing…

今日の目的
非同期 I/O とは何かを知る
非同期 I/O を使うと何がうれしいのかを知る
非同期 I/O を実現する手段（複数）を知る

アジェンダ
非同期 I/O を使う理由
非同期 I/O とは？
AIO の実装を紹介
AIO の使い方
落穂ひろい

ネットワークサーバのお仕事を考えてみる
Web サーバとか
I/O （ネットワーク I/O 、ディスク I/O ）に着目
リクエストを受ける（ネットワーク read ）
ディスクからコンテンツを読む（ディスク read ）
レスポンスを返す（ネットワーク write ）

一般的な I/O の特性
read(2)/write(2)
いつでもデータが読める / 書けるとは限らない
準備ができるまで戻らない＝待たされる
「 I/O ブロッキング」

ネットワークサーバ ×I/O
ネットワークサーバ
ネットワーク I/O 、ディスク I/O を伴う
I/O ブロッキング
I/O で待たされる
単一の処理（リクエスト / レスポンス）を完了するまでに時間がかかる（待たされるので）
単位時間の処理能力が下がる
並行度（ concurrent ）が下がる

The C10K problem
The C10K problem
http://www.kegel.com/c10k.html
http://www.hyuki.com/yukiwiki/wiki.cgi?TheC10kProblem
“ 「 C10K 問題」（クライアント 1 万台問題）とは、ハードウエアの性能上は問題がなくても、あまりにクライアントの数が多くなるとサーバがパンクする問題のこと”
同時処理数を上げるための、 I/O 戦略について説明しているドキュメント

C10K - I/O 戦略
１スレッド：１クライアントで、ブロッキング I/O
× 各スレッドでスタックを消費する
NPTL の場合 8MB/thread
１スレッド：多クライアントで、ノンブロッキング I/O (I/O 多重化 )
select, poll, epoll, kqueue, /dev/poll
１スレッド：多クライアントで、 AIO
POSIX AIO, libaio
非同期 I/O

アジェンダ
AIO の使い方
落穂ひろい

I/O モデルの整理 Synchronous Asynchronous Blocking Non-blocking read/write read/write (O_NONBLOCK) I/O multiplexing I/O 多重化 (select, poll) AIO 非同期 I/O (POSIX AIO, libaio) ～ Boost application performance using asynchronous I/O http://www-128.ibm.com/developerworks/linux/library/l-async/

I/O 多重化とは
I/O 可能になった fd の集合を通知するしくみ
通知後に、 read(2),write(2) を行う
実装
select(2)
I/O 可否の検査のためにすべての fd を走査する必要があるので、 fd が多いと効率が悪い
FD_SETSIZE (Linux だと 1024) までしか fd を監視できない
poll(2)
FD_SETSIZE の上限がない select(2)
epoll(2) Linux, kqueue(2) FreeBSD, /dev/poll Solaris
I/O 可能な fd だけ返却される
OS のよって実装がばらばら-> libevent

AIO とは
非同期に I/O を行うしくみ
通知時にはすでに read や write が完了している
read の場合はバッファにデータが入っている
実装
POSIX AIO
http://opengroup.org/onlinepubs/009695399/basedefs/aio.h.html
Linux, FreeBSD , Mac OS X , Solaris, HP-UX, AIX
libaio
http:// lse.sourceforge.net/io/aio.html
Linux 独自の実装

I/O 多重化 vs AIO
select(2) はブロックする ※タイムアウトは指定可能
通知後に read(2) が必要＝コンテキストスイッチ

I/O 多重化 vs AIO
ブロックしない＝ほかの処理を行える
シグナルかコールバックが非同期に呼ばれる
通知時には既にバッファに入ってる

アジェンダ
AIO の使い方
落穂ひろい

AIO の実装 – Linux 2.6
POSIX AIO – POSIX 準拠
aio_read / aio_write, aio_error, aio_return, …
通知方法は、スレッド（ SIGEV_THREAD ）とシグナル（ SIGEV_SIGNAL ）の両方に対応している
実はシステムコールじゃなくてライブラリ関数（ librt ）
裏でいくつかスレッドを作ってがんばってるっぽい
libaio – Linux 独自
io_queue_init, io_prep_pread / io_prep_pwrite, io_set_callback, io_submit, …
http://lse.sourceforge.net/io/aio.html
システムコール
POSIX AIO より性能は上

AIO の実装 – FreeBSD 6.2
POSIX AIO – POSIX 準拠
aio_read / aio_write, aio_error, aio_return, …
システムコール
通知方法は SIGEV_KEVENT のみ
SIGEV_KEVENT: kqueue(2) と kevent(2) で通知
SIGEV_THREAD 、 SIGEV_SIGNAL は使えない＞＜

アジェンダ
AIO の使い方
落穂ひろい

POSIX AIO – スレッド通知 iocb->aio_fildes = … iocb->aio_buf = … iocb->aio_nbytes = … iocb->aio_offset = … iocb->aio_sigevent.sigev_notify = SIGEV_THREAD ; iocb->aio_sigevent.sigev_notify_function = rd_done ; iocb->aio_sigevent.sigev_value.sival_ptr = iocb ; aio_read (iocb); /* void rd_done (sigval_t sigval) */ iocb = (struct aiocb *)sigval.sival_ptr; while ((rc = aio_error (iocb)) == EINPROGRESS); rc = aio_return (iocb); char *buf = (void *)iocb->aio_buf; struct aiocb の初期化 aiocb を取り出すデータが詰まってる buf 返り値を得るエラー状態を確認スレッドを起床して通知コールバック関数自分自身を格納非同期処理をリクエスト

POSIX AIO – スレッド通知／注意点
スレッドセーフではない関数の一覧
http://www.opengroup.org/onlinepubs/009695399/functions/xsh_chap02_09.html#tag_02_09_01

POSIX AIO – シグナル通知 iocb->aio_fildes = … iocb->aio_buf = … iocb->aio_nbytes = … iocb->aio_offset = … iocb->aio_sigevent.sigev_notify = SIGEV_SIGNAL ; iocb->aio_sigevent.sigev_signo = SIGIO_READ ; iocb->aio_sigevent.sigev_value.sival_ptr = iocb ; aio_read (iocb); /* void rd_done (int signo, siginfo_t *info, void *context) */ iocb = (struct aiocb *)info->si_value.sival_ptr; while ((rc = aio_error (iocb)) == EINPROGRESS); rc = aio_return (iocb); char *buf = (void *)iocb->aio_buf; struct aiocb の初期化 aiocb を取り出す ☚ データが詰まってる buf 返り値を得るエラー状態を確認シグナルで通知 ☚ 発生シグナルを指定 ☚ 自分自身を格納非同期処理をリクエスト sigemptyset(&sigact_r.sa_mask); sigact_r.sa_flags = SA_SIGINFO; sigact_r.sa_sigaction = rd_done ; sigaction( SIGIO_READ , &sigact_r, NULL); シグナルハンドラ

POSIX AIO – シグナル通知／注意点
シグナルセーフである関数の一覧
http://www.linux.or.jp/JM/html/LDP_man-pages/man7/signal.7.html#lbAH

libaio io_queue_init (AIO_MAXIO, &myctx); struct iocb *ioq[n]; for (i=0; i<=n; i++) { io_prep_pread (iocb, srcfd, iosize, offset); io_set_callback (iocb, rd_done); ioq[i] = iocb; } io_submit (myctx, n, ioq); io_queue_run (myctx); io_queue_wait(myctx, NULL); /* void rd_done(io_context_t ctx, struct iocb *iocb , long res,…) */ int iosize = iocb->u.c.nbytes; char *buf = iocb->u.c.buf; off_t offset = iocb->u.c.offset; 非同期イベント処理-> CB データが詰まってる buf コンテキストの初期化 iocb のセットアップ (read) コールバック関数のセット非同期処理をリクエスト非同期処理の完了を待つ

サンプルコードのありか
http://klab.klab.org/trac/general/wiki/aio-copy

アジェンダ
AIO の使い方
落穂ひろい

sival_ptr と sigval_ptr
sigval union - /usr/include/sys/signal.h
sival_ptr
POSIX, Linux
si g val_ptr
FreeBSD, Mac OS X
/* borrow from lighttpd-1.5.0 */ #if (defined(__FreeBSD__) || defined(__DragonFly__)) #define sival_ptr sigval_ptr #endif

AIO を使っているプロダクト
lighttpd-1.5.0 (PRE RELEASE)
Linux : libaio (io_submit + io_getevents)
POSIX : AIO (SIGEV_THREAD)
FreeBSD : ×
nginx-0.6.4 ( んぎんくす )
Linux : × （たぶん…）
FreeBSD : AIO (SIGEV_KEVENT)
io_queue_* を使っていない。が、実は io_queue_* は io_setup や io_getevents のラッパーにすぎない

POSIX AIO で扱えるファイルディスクリプタ
regular file
名前付きパイプ
ソケット
なんでもおｋ

libaio で扱えるファイルディスクリプタ
regular file
ソケットはダメ
名前付きパイプもダメ

では、 lighttpd はどこで libaio を使っているのか？
tmpfs(/dev/shm/) にファイルを作る
tmpfs 上のファイルを mmap(2) する
非同期に、
ファイルからデータを read して、
mmap(2) した領域に write する
tmpfs 上のファイルを sendfile(2) でソケットに送る
read(2)+write(2) よりも mmap(2)+sendfile(2) のほうが早い。なぜなら、カーネル内でコピーが行われるから。

レベルトリガとエッジトリガ
epoll(2)
デフォルト : レベルトリガ
EPOLLET : エッジトリガ

レベルトリガとエッジトリガ
レベルトリガ
越えている間はイベントが起こり続ける
エッジトリガ
超えた / 下回ったときだけイベントが起こる
★ ★ ★ ★ ★ ★ ★ ★

Syslets, Threadlets
Syslets, Threadlets (≧2.6.24)
http://lwn.net/Articles/219954/
http://www.cuspy.org/blog/2007/07/25/
“ Syslets” はカーネル内で小さなプログラムを動作させるための手段であり、システムコールを非同期かつユーザー空間から出ずに実行する方法です。 “ Threadlets” はユーザー空間で非同期のコードを実行するメカニズムと同類です。どちらのケースでも、コードの問い合わせがブロックしない限り同期的に実行されますが、もし何かを待たなければならない場合カーネルはスレッドを生成し ( スペアのスレッドが再利用される場合もある ) 、ユーザー空間でそのスレッドを実行します。このパッチの最初の動機はメンテナンスに大変な手間が掛かる AIO のアプローチを使わずに、完全な非同期 I/O を実装を可能にすることでした。以来、 syslets と threadlets はシステムコールの非同期実行を可能にしただけでなく、より多くのアプリケーションの対応が可能となりました。

参考文献
The C10K problem
http://www.kegel.com/c10k.html
http://www.hyuki.com/yukiwiki/wiki.cgi?TheC10kProblem
Boost application performance using asynchronous I/O / IBM developerWorks
http://www-128.ibm.com/developerworks/linux/library/l-async/
Kernel Asynchronous I/O (AIO) Support for Linux
http:// lse.sourceforge.net/io/aio.html

おしまい
