Zrouter
- 1. ZRouter – RT3050FZRouter– RT3050F ならず者技術屋ならず者技術屋 Hiroki “sabotage” MoriHiroki “sabotage” Mori 2015/02/272015/02/27
- 2. ZRouter について • FreeBSDのルータファームのビルド環 境 • DD-WRT/OpenWrt の FreeBSD 版 • ビルドツールとソースツリーで構成 • Mercurial で管理されています • 2012 年でリポジトリの更新が止まって ます • メインターゲットは MIPS 系 SOC • クロスコンパイラ作って build world, kernel してイメージ作成
- 3. MIPS 系 SOC •Broadcom,Atheros,Ralink などが製造 • すべての機能がワンチップに入ってい ます • ZRouter では AR7 系が充実、 RT3,5 系もそこそこ、 Broadcom はやばげ
- 4. Ralink RT3050F • MIPS24k SOC • Planex MZK-WNH,FON2305 で使用 • 2008 年くらいから製造 • Ralink MIPS 二世代目 • RT3052 は WIFI の RF が二つ • データシートがネットで入手可能 • IO はすべてメモリマップ

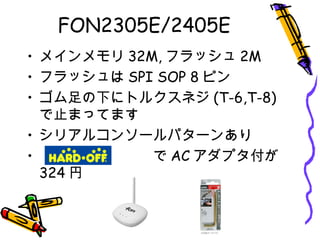

- 5. FON2305E/2405E • メインメモリ 32M,フラッシュ 2M • フラッシュは SPI SOP 8 ピン • ゴム足の下にトルクスネジ (T-6,T-8) で止まってます • シリアルコンソールパターンあり • で AC アダプタ付が 324 円

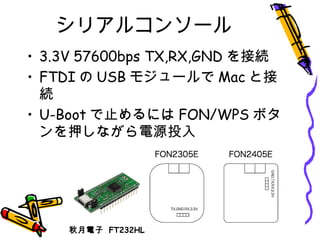

- 6. シリアルコンソール • 3.3V 57600bpsTX,RX,GND を接続 • FTDI の USB モジュールで Mac と接 続 • U-Boot で止めるには FON/WPS ボタ ンを押しながら電源投入 秋月電子 FT232HL
- 7. SPI Flash 交換 •2M から 8M に交換 • 8M Flash は で購入 • 表面実装取り外しキットを利用 • flashrom というオープンソースで 2M の中身を 8M にコピー • MXIC の 8M は元の U-Boot に ID 入っ ていますが、入ってなくても使えるか も
- 8. RT3050F ブート手順 CFI U-Boot OS ROM SDRAM (SPI) U-Boot OS boot fromexternal 16-bit flash boot from internal ROM KMC さんのブログが参考になります http://blog.kmckk.com/archives/4414137.html MZK-WNH FON2305E

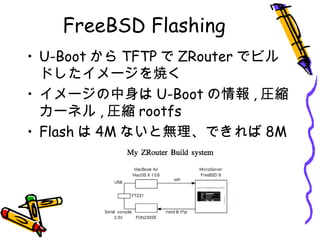

- 9. FreeBSD Flashing • U-Bootから TFTP で ZRouter でビル ドしたイメージを焼く • イメージの中身は U-Boot の情報 , 圧縮 カーネル , 圧縮 rootfs • Flash は 4M ないと無理、できれば 8M
- 10. はまりどころ • 詳細なドキュメントがほとんどなくト ライアンドエラー • 最終的にはデバッグログ吐かせてソー スを確認 •sys/conf,sys/mips,zrouter/socs,zrou ter/boards などに設定があり見通しが よくない

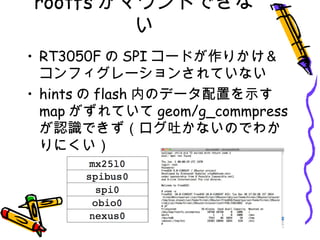

- 11. rootfs がマウントできな い • RT3050Fの SPI コードが作りかけ＆ コンフィグレーションされていない • hints の flash 内のデータ配置を示す map がずれていて geom/g_commpress が認識できず（ログ吐かないのでわか りにくい）
- 12. WIFI が使えない • ralもいじった形跡があったが使えず • 野良ドライバの rt2860 はなんとなく 動いたが RT3052 決めうち • WIFI 出力などは法律で決められれて いるので注意が必要 • /dev/rt28600 って気持ち悪いですね

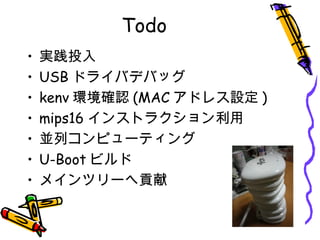

- 13. Todo • 実践投入 • USBドライバデバッグ • kenv 環境確認 (MAC アドレス設定 ) • mips16 インストラクション利用 • 並列コンピューティング • U-Boot ビルド • メインツリーへ貢献
