1. Система оперативного мониторинга
нарушений лесного покрова на юге
Дальнего востока России
27 Ноябрь, 2014 - 1
Лесной
дозор
Андрей Пуреховский
Амурский филиал WWF России

2. 27 Ноябрь, 2014 - 2

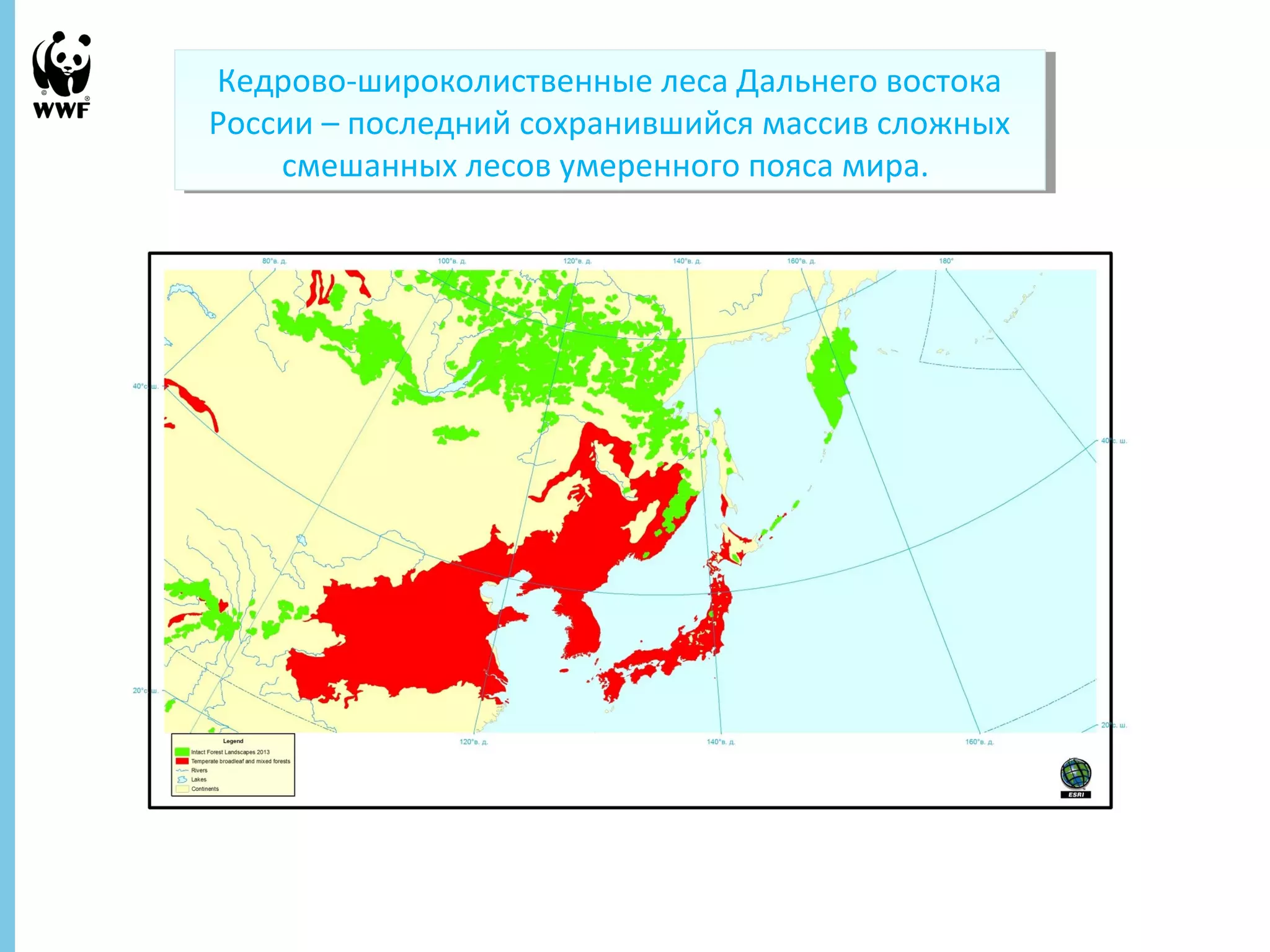

Кедрово-широколиственные леса Дальнего востока
России – последний сохранившийся массив сложных
Кедрово-широколиственные леса Дальнего востока
России – последний сохранившийся массив сложных
смешанных лесов умеренного пояса мира.
смешанных лесов умеренного пояса мира.

3. 27 Ноябрь, 2014 - 3

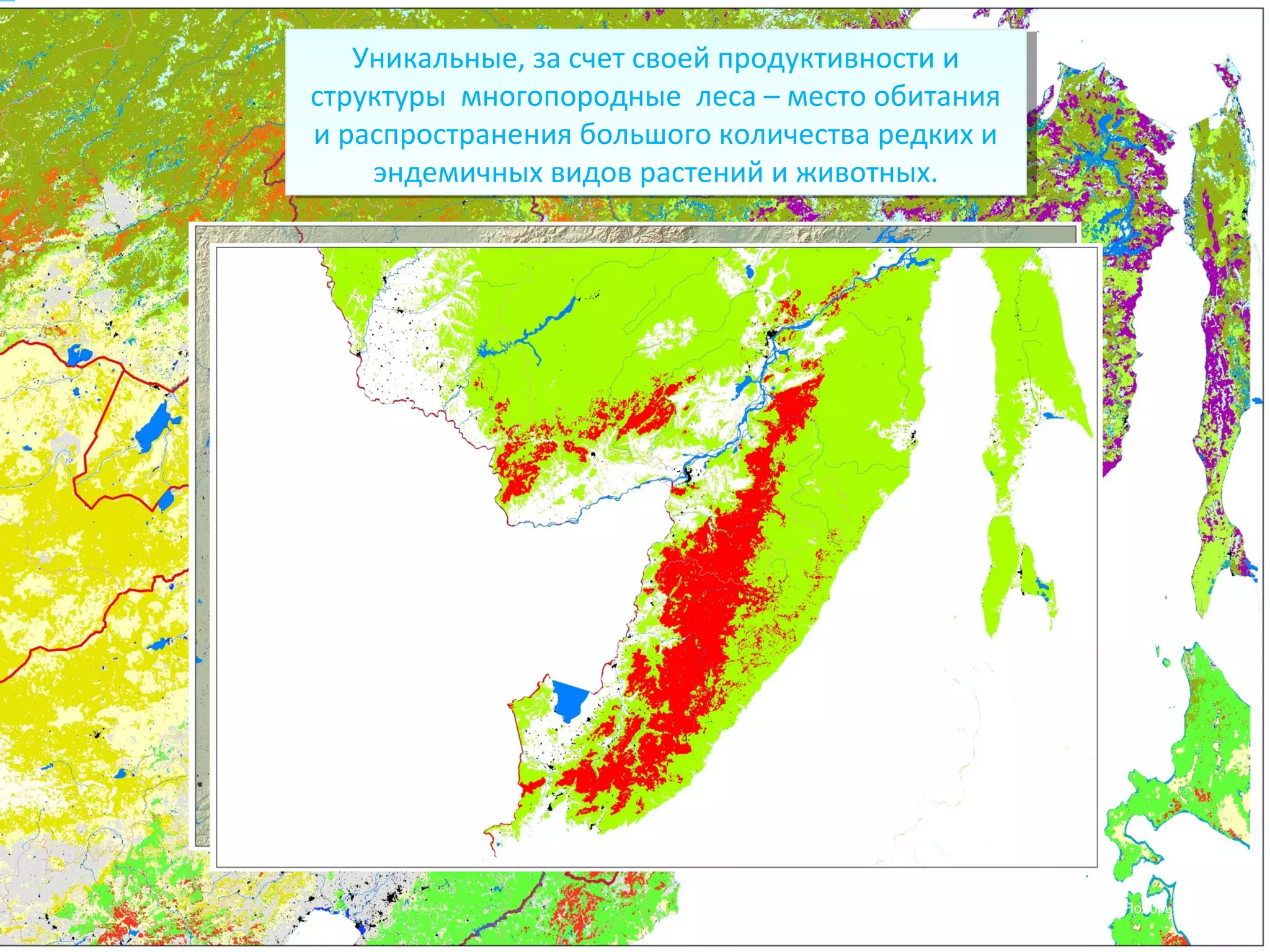

Уникальные, за счет своей продуктивности и
Уникальные, за счет своей продуктивности и
структуры многопородные леса – место обитания
и распространения большого количества редких и
структуры многопородные леса – место обитания
и распространения большого количества редких и
эндемичных видов растений и животных.
эндемичных видов растений и животных.

4. 27 Ноябрь, 2014 - 4

5. 27 Ноябрь, 2014 - 5

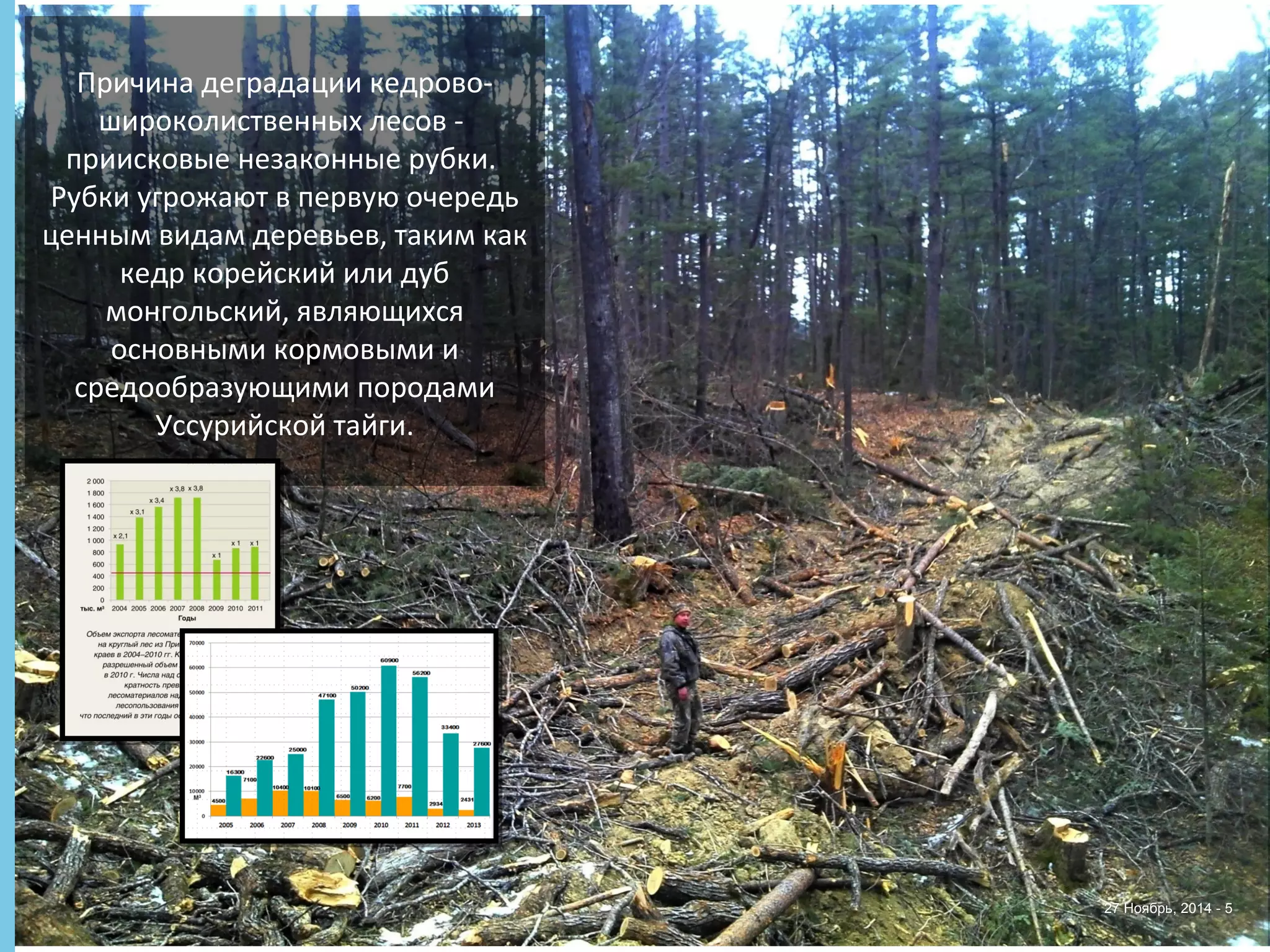

Причина деградации кедрово-
широколиственных лесов -
приисковые незаконные рубки.
Рубки угрожают в первую очередь
ценным видам деревьев, таким как
кедр корейский или дуб
монгольский, являющихся
основными кормовыми и
средообразующими породами
Уссурийской тайги.

6. Космический мониторинг – эффективный метод выявления
Космический мониторинг – эффективный метод выявления
незаконных рубок, который широко используется государственными и
незаконных рубок, который широко используется государственными и
неправительственными природоохранными организациями .
неправительственными природоохранными организациями .
27 Ноябрь, 2014 - 6

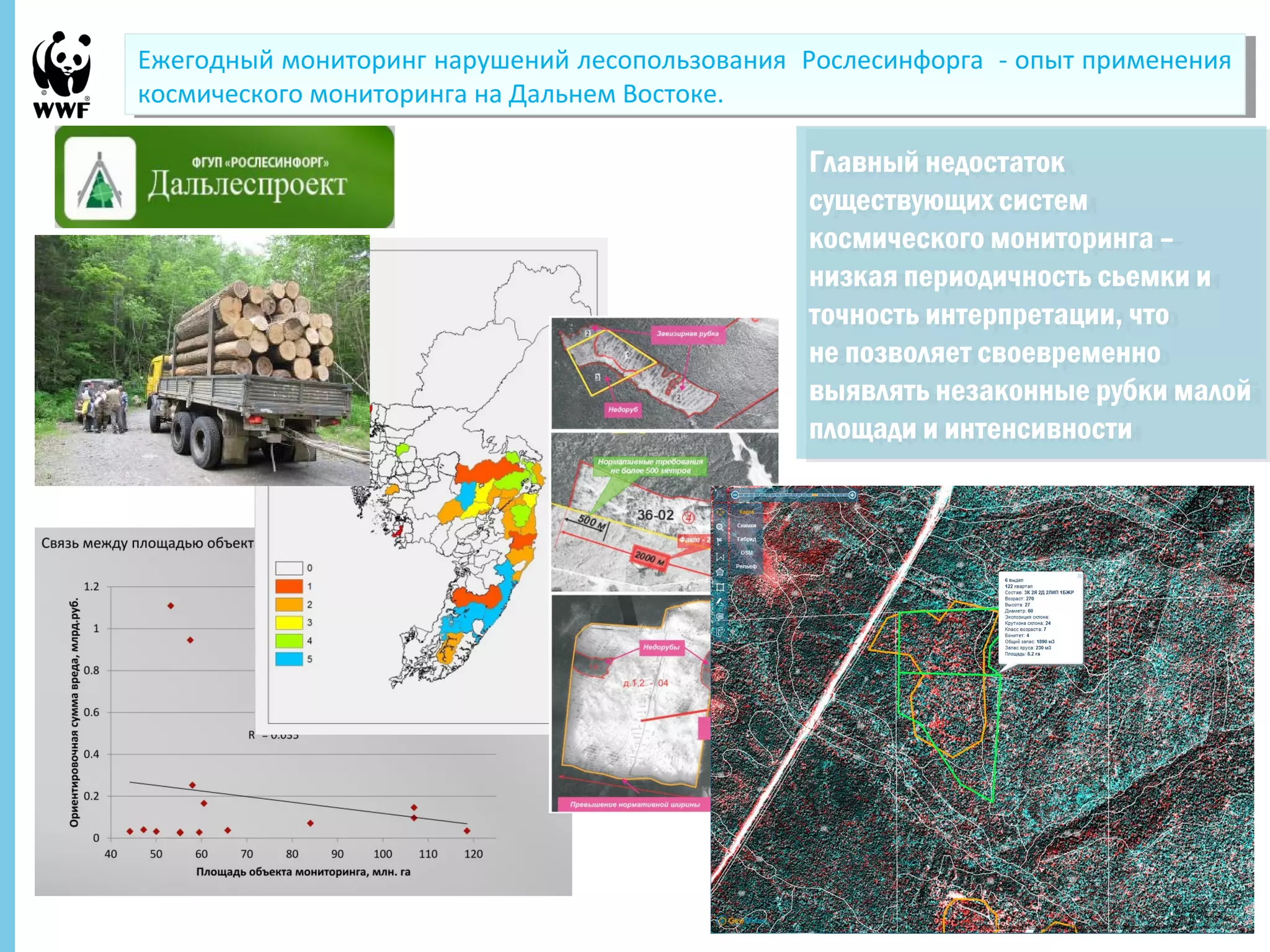

7. Ежегодный мониторинг нарушений лесопользования Рослесинфорга - опыт применения
космического мониторинга на Дальнем Востоке.
Ежегодный мониторинг нарушений лесопользования Рослесинфорга - опыт применения
космического мониторинга на Дальнем Востоке.
Главный недостаток
существующих систем
космического мониторинга –
низкая периодичность сьемки и
точность интерпретации, что
не позволяет своевременно
выявлять незаконные рубки малой
площади и интенсивности
Главный недостаток
существующих систем
космического мониторинга –
низкая периодичность сьемки и
точность интерпретации, что
не позволяет своевременно
выявлять незаконные рубки малой
площади и интенсивности
27 Ноябрь, 2014 - 7

8. 27 Ноябрь, 2014 - 8

9. 27 Ноябрь, 2014 - 9
Использование данных группировки космических
спутников Landsat и Sentinel – оптимальное решение
проблемы краткой периодичности мониторинговых
Использование данных группировки космических
спутников Landsat и Sentinel – оптимальное решение
проблемы краткой периодичности мониторинговых
исследований
исследований
Частота покрытия: 8 – 16 дней
Объём покрытия: 300000
Режим сьемки: надир
Точность коррекции: 1-1.5 пик
Разрешение: 10-15 мпик
Доступ: открытый

10. 27 Ноябрь, 2014 - 10

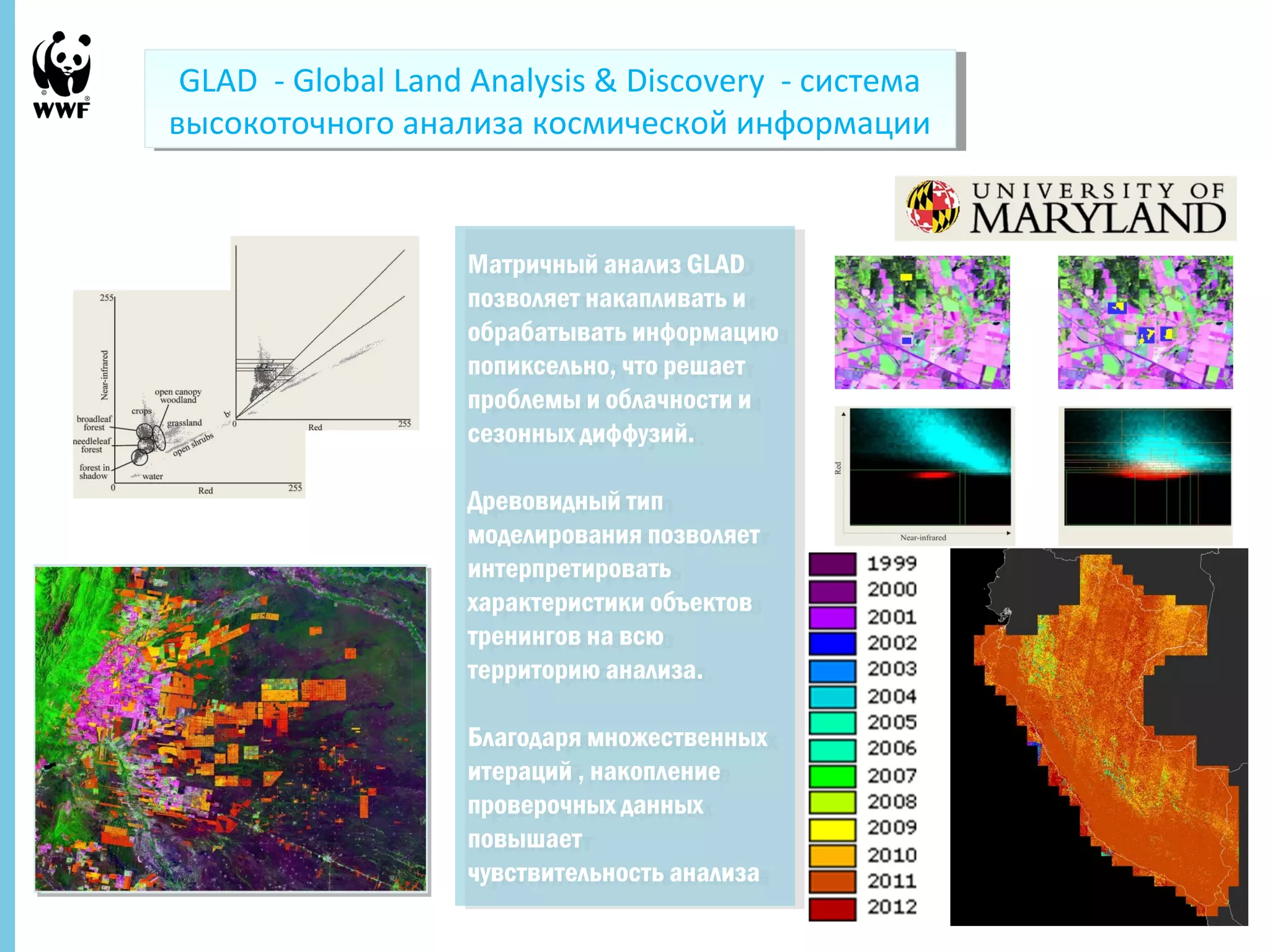

GLAD - Global Land Analysis & Discovery - система
высокоточного анализа космической информации
GLAD - Global Land Analysis & Discovery - система
высокоточного анализа космической информации
Матричный анализ GLAD
позволяет накапливать и
обрабатывать информацию
попиксельно, что решает
проблемы и облачности и
сезонных диффузий.
Древовидный тип
моделирования позволяет
интерпретировать
характеристики объектов
тренингов на всю
территорию анализа.
Благодаря множественных
итераций , накопление
проверочных данных
повышает
чувствительность анализа
Матричный анализ GLAD
позволяет накапливать и
обрабатывать информацию
попиксельно, что решает
проблемы и облачности и
сезонных диффузий.
Древовидный тип
моделирования позволяет
интерпретировать
характеристики объектов
тренингов на всю
территорию анализа.
Благодаря множественных
итераций , накопление
проверочных данных
повышает
чувствительность анализа

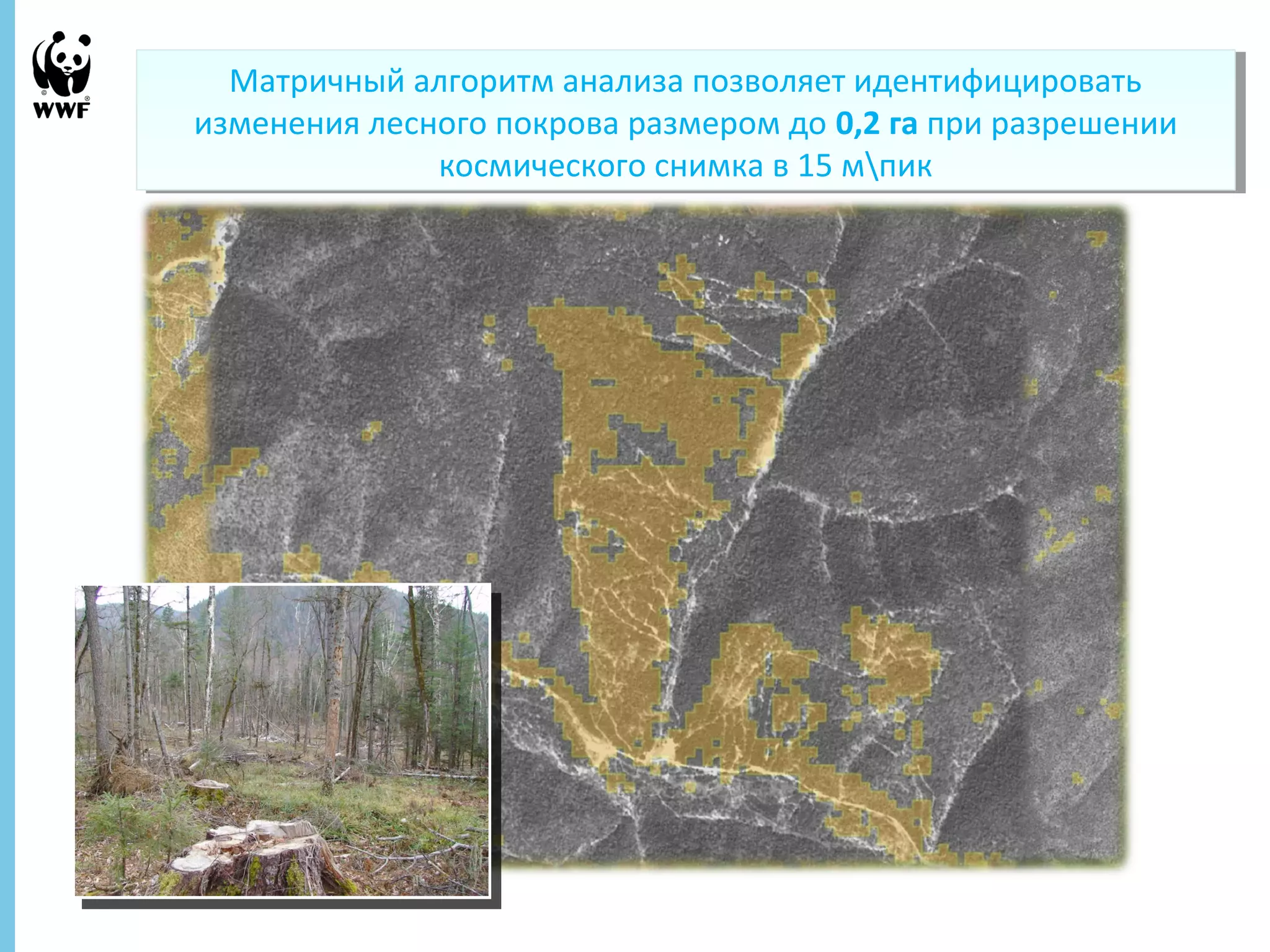

11. Матричный алгоритм анализа позволяет идентифицировать
изменения лесного покрова размером до 0,2 га при разрешении
Матричный алгоритм анализа позволяет идентифицировать
изменения лесного покрова размером до 0,2 га при разрешении
27 Ноябрь, 2014 - 11
космического снимка в 15 мпик
космического снимка в 15 мпик

12. 27 Ноябрь, 2014 - 12
Визуализация результатов мониторинга
Визуализация результатов мониторинга
изменений лесного покрова
изменений лесного покрова

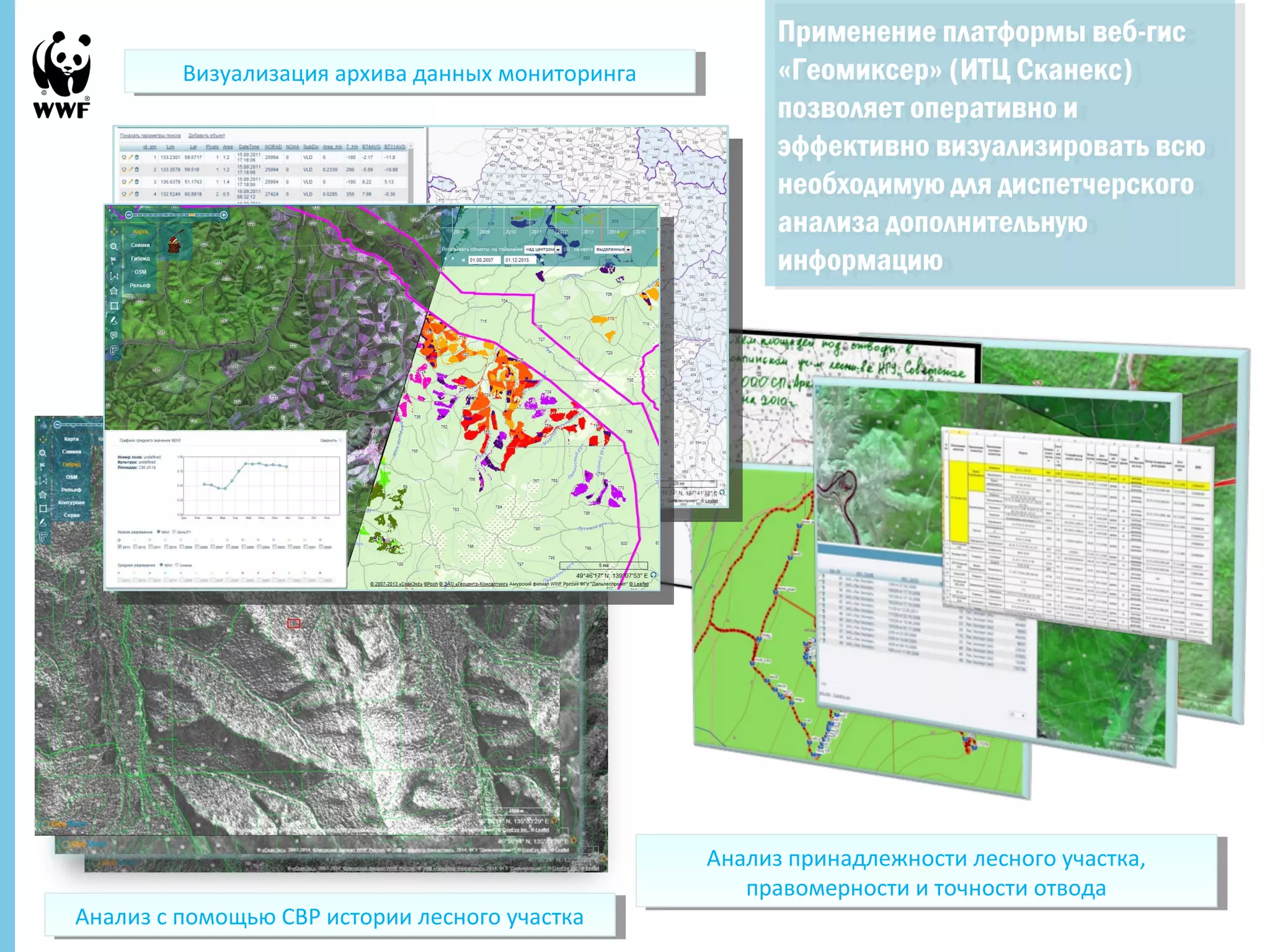

13. Применение платформы веб-гис
«Геомиксер» (ИТЦ Сканекс)
позволяет оперативно и
эффективно визуализировать всю
необходимую для диспетчерского
анализа дополнительную
информацию
Применение платформы веб-гис
«Геомиксер» (ИТЦ Сканекс)
позволяет оперативно и
эффективно визуализировать всю
необходимую для диспетчерского
анализа дополнительную
информацию
Анализ принадлежности лесного участка,
Анализ принадлежности лесного участка,
правомерности и точности отвода
правомерности и точности отвода
ВВииззууааллииззаацциияя а аррххиивваа д даанннныыхх м моонниитоторрииннгага
27 Ноябрь, 2014 - 13 Анализ с помощью СВР истории Анализ с помощью СВР истории л леесснноогого у уччаассткткаа

14. Для валидации обнаруженных нарушений можно использовать
данные СВР российских космических аппаратов: Канопус-В ,
Для валидации обнаруженных нарушений можно использовать
данные СВР российских космических аппаратов: Канопус-В ,
27 Ноябрь, 2014 - 14
Ресурс-ДК 1, Ресурс-П и их зарубежных аналогов.
Ресурс-ДК 1, Ресурс-П и их зарубежных аналогов.

15. Поступающие
данные
Web-сервер
обработка и
перераспределени
е поступающих
данных
27 Ноябрь, 2014 - 15
Схема работы диспетчерского пункта системы
Схема работы диспетчерского пункта системы
«Лесной дозор»
«Лесной дозор»
Хранилище
(банк) данных Интернет
WEB-GIS карта
Диспетчер-
оператор

16. Мобильное приложение и интернет доступ
обеспечивают участие в мониторинге всех
заинтересованных граждан
Мобильное приложение и интернет доступ
обеспечивают участие в мониторинге всех
заинтересованных граждан
Мобильное приложение для ввода информации в
систему оперативного мониторинга
27 Ноябрь, 2014 - 16
Пользовательский интерфейс ввода информации о
Пользовательский интерфейс ввода информации о
лесонарушениях через интернет
лесонарушениях через интернет
Мобильное приложение для ввода информации в
систему оперативного мониторинга
Диспетчерская система проверки Диспетчерская система проверки и и р рееаагигирроовваанниияя

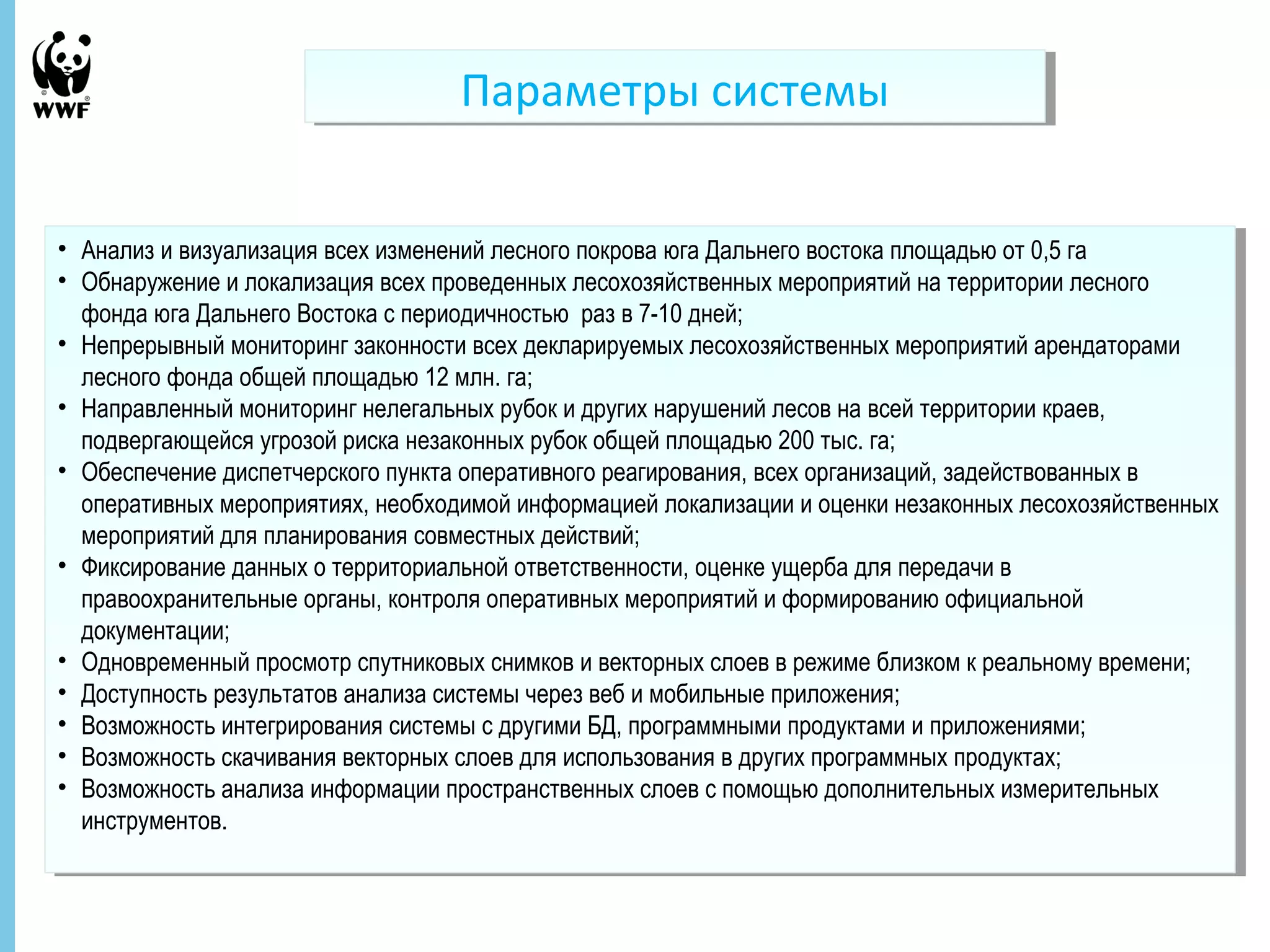

17. • Анализ и визуализация всех изменений лесного покрова юга Дальнего востока площадью от 0,5 га
• Обнаружение и локализация всех проведенных лесохозяйственных мероприятий на территории лесного
фонда юга Дальнего Востока с периодичностью раз в 7-10 дней;
• Непрерывный мониторинг законности всех декларируемых лесохозяйственных мероприятий арендаторами
лесного фонда общей площадью 12 млн. га;
• Направленный мониторинг нелегальных рубок и других нарушений лесов на всей территории краев,
подвергающейся угрозой риска незаконных рубок общей площадью 200 тыс. га;
• Обеспечение диспетчерского пункта оперативного реагирования, всех организаций, задействованных в
оперативных мероприятиях, необходимой информацией локализации и оценки незаконных лесохозяйственных
мероприятий для планирования совместных действий;
• Фиксирование данных о территориальной ответственности, оценке ущерба для передачи в
правоохранительные органы, контроля оперативных мероприятий и формированию официальной
документации;
• Одновременный просмотр спутниковых снимков и векторных слоев в режиме близком к реальному времени;
• Доступность результатов анализа системы через веб и мобильные приложения;
• Возможность интегрирования системы с другими БД, программными продуктами и приложениями;
• Возможность скачивания векторных слоев для использования в других программных продуктах;
• Возможность анализа информации пространственных слоев с помощью дополнительных измерительных
инструментов.
27 Ноябрь, 2014 - 17
ППааррааммееттррыы ссииссттееммыы
• Анализ и визуализация всех изменений лесного покрова юга Дальнего востока площадью от 0,5 га
• Обнаружение и локализация всех проведенных лесохозяйственных мероприятий на территории лесного
фонда юга Дальнего Востока с периодичностью раз в 7-10 дней;
• Непрерывный мониторинг законности всех декларируемых лесохозяйственных мероприятий арендаторами
лесного фонда общей площадью 12 млн. га;
• Направленный мониторинг нелегальных рубок и других нарушений лесов на всей территории краев,
подвергающейся угрозой риска незаконных рубок общей площадью 200 тыс. га;
• Обеспечение диспетчерского пункта оперативного реагирования, всех организаций, задействованных в
оперативных мероприятиях, необходимой информацией локализации и оценки незаконных лесохозяйственных
мероприятий для планирования совместных действий;
• Фиксирование данных о территориальной ответственности, оценке ущерба для передачи в
правоохранительные органы, контроля оперативных мероприятий и формированию официальной
документации;
• Одновременный просмотр спутниковых снимков и векторных слоев в режиме близком к реальному времени;
• Доступность результатов анализа системы через веб и мобильные приложения;
• Возможность интегрирования системы с другими БД, программными продуктами и приложениями;
• Возможность скачивания векторных слоев для использования в других программных продуктах;
• Возможность анализа информации пространственных слоев с помощью дополнительных измерительных
инструментов.

18. 1. Для функционирования системы мониторинга необходимо создание диспетчерского
2. Для проверки законности выявленных нарушений, все разрешительные документы на
3. Для принятия решений и фиксации лесных нарушений, сотрудники диспетчерского
пункта должны иметь регламент реагирования, интегрированный с регламентом работы
отдела контроля Управления лесами.
4. Для валидации зафиксированных системой нарушений необходим доступ к космической
27 Ноябрь, 2014 - 18
Необходимые условия для
функционирования системы
Необходимые условия для
функционирования системы
1. Для функционирования системы мониторинга необходимо создание диспетчерского
пункта при Управлении лесного хозяйства края в количестве 3 человек.(ам)
пункта при Управлении лесного хозяйства края в количестве 3 человек.(ам)
2. Для проверки законности выявленных нарушений, все разрешительные документы на
право заготовки древесины должны предоставляться в электронном формате
(нанесённые на топографическую основу или в виде GPS треков).
право заготовки древесины должны предоставляться в электронном формате
(нанесённые на топографическую основу или в виде GPS треков).
3. Для принятия решений и фиксации лесных нарушений, сотрудники диспетчерского
пункта должны иметь регламент реагирования, интегрированный с регламентом работы
отдела контроля Управления лесами.
4. Для валидации зафиксированных системой нарушений необходим доступ к космической
сьёмке высокого разрешения (1-2 мпик)
сьёмке высокого разрешения (1-2 мпик)
5. Для оперативного принятия решений, система должна быть интегрирована в
5. Для оперативного принятия решений, система должна быть интегрирована в
инфраструктуру пространственных данных края.
инфраструктуру пространственных данных края.
