Presentatie van Marcel Cloosterman, Ik ben Ra, op MJA workshop over de Toekomst van Duurzame energietechnieken in de utiliteitsbouw.

1. De toekomst van duurzame energietechnieken
Gaat zonnewarmte en koeling samen?
Ir. Marcel Cloosterman
• Dé specialist in zonnewarmte-installaties
• Advies, engineering, realisatie en
onderhoud en monitoring
Workshop 20 mei 2014

2. Waarom zonnewarmte
Workshop 20 mei 2014

3. Is de focus goed?
 Veel aandacht/publiciteit voor
elektriciteit: windenergie, PV panelen,
biomassa
 warmte is bijna 50% van ons
energieverbruik
 Meer aandacht voor opwekking van
warmte in woningen, utiliteit, industrie
en land- en tuinbouw met
zonnewarmte
Workshop 20 mei 2014

4. • Meer dan 50% is warmte <100°C = 689 PJ
• Warmte utiliteit 19% /232 PJ (= 8 miljard m3 aardgas)
Workshop 20 mei 2014
Warmte utiliteit 19% /232 PJ

5. Zonnewarmte efficiëntste duurzame opwekking!
(Per jaar en per m2 grondoppervlak)
• Wind: 30 kWh/m2
• Biobrandstoffen: 4 kWh/m2
• Biomassa: 6 kWh/m2
• PV: 120 kWh/m2
• Zonnewarmte: 475 kWh/m2
Workshop 20 mei 2014

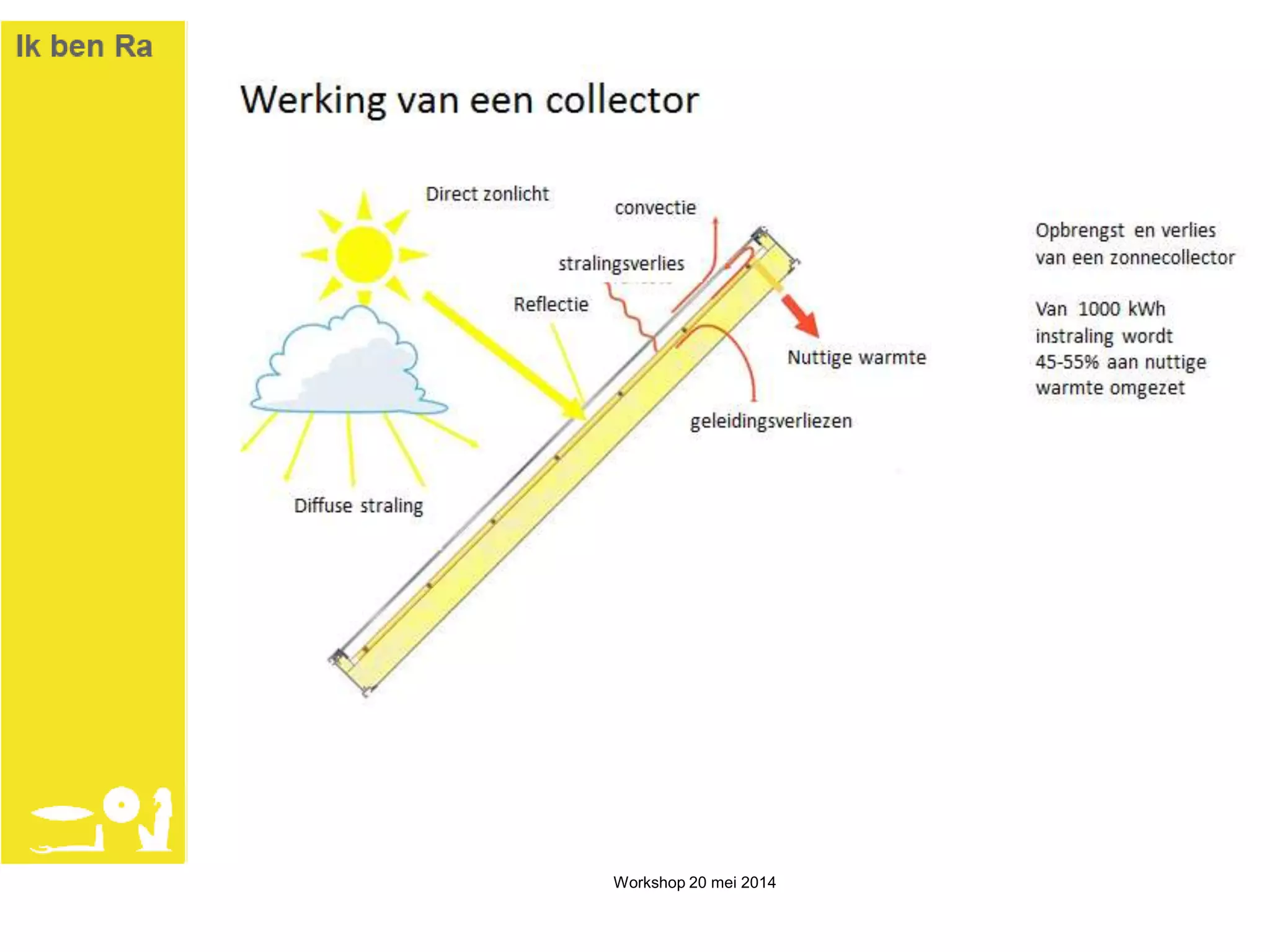

6. Workshop 20 mei 2014

7. Collectortypen
Vlakke plaat Vacuümbuizen Heat pipes
Aluminium bak met gecoate glasplaat Dubbelwandige glazen fles Dubbelwandige glazen fles
Vlakke absorberplaat Absorberende coating op binnenste fles Draaibare absorber om binnenste fles
Transfervloeistof circuleert door bak, Transfervloeistof circuleert door fles, In fles afgesloten verdamping ,
ontvangt warmte van absorber ontvangt warmte van absorber condenseert en geeft warmte af aan
transfervloeistof door header
Absorber ontvangt ook licht via spiegel
onder de flessen
Workshop 20 mei 2014

8. Workshop 20 mei 2014
Toepassing zonnewarmte in utiliteit
 Warm water
• Ziekenhuizen
• Gevangenissen
• kazernes
• Zorginstellingen
• Zwembaden
• wellness
• Hotels
• restaurants
 Ruimteverwarming
• Kantoren
• Scholen/universiteiten
• (sport)hallen/distributie/opslag
 koeling

9. Workshop 20 mei 2014
Toepassing grootschalig zonnewarmtesysteem voor warm water

10. Luchtverwarming door zonnewarmte
• Scholen – de gezonde school
• Hogescholen/universiteiten
• (sport)hallen
• kantoren
Workshop 20 mei 2014
Ruimteverwarming

11. Hete lucht collectoren
Hoog doorlatend veiligheidsglas
Zoninstraling verwarmt de lucht in de
collector
verbindingsplaat
schoolgebouw kantoor
Hal
Workshop 20 mei 2014

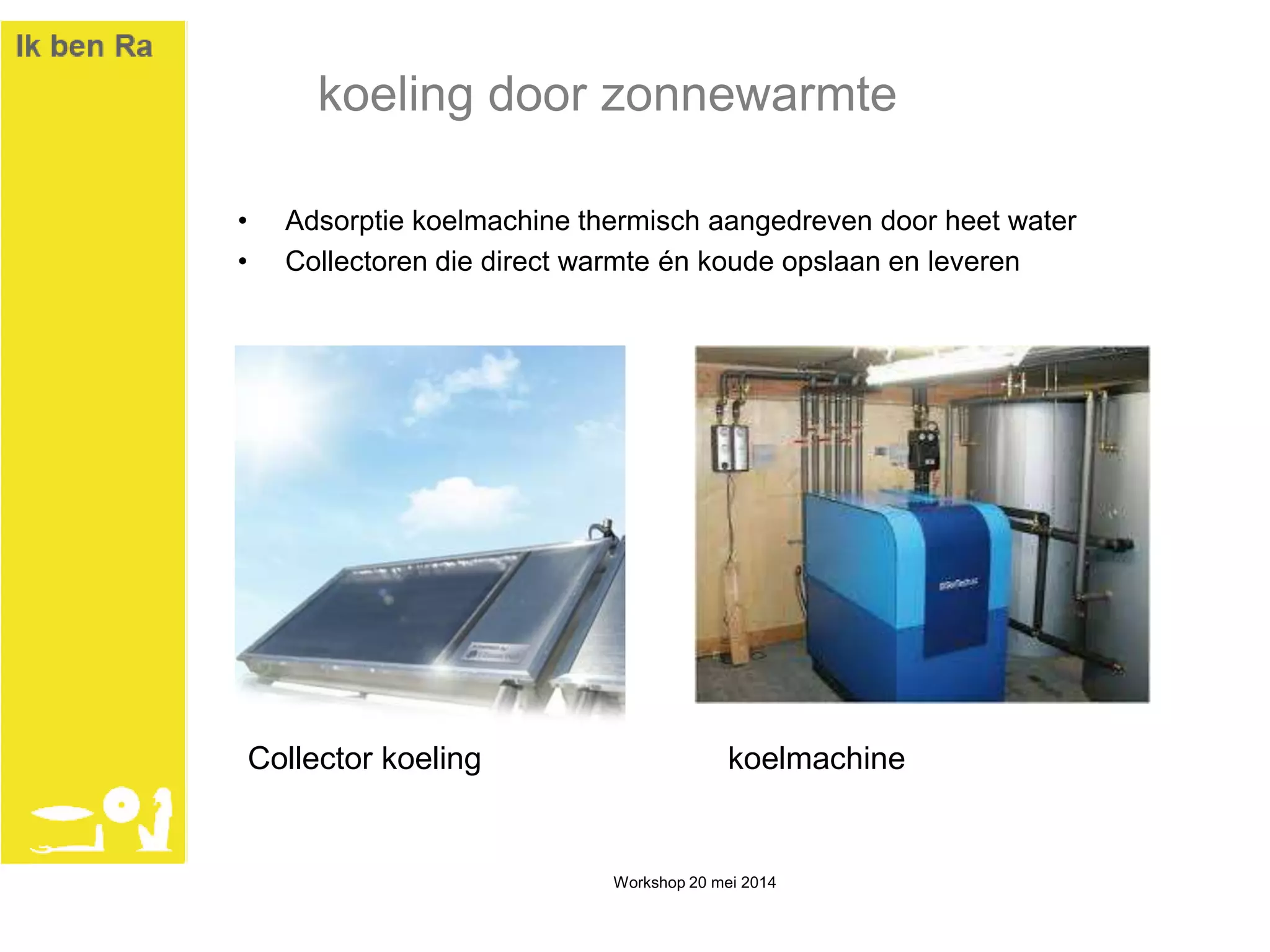

12. • Adsorptie koelmachine thermisch aangedreven door heet water
• Collectoren die direct warmte én koude opslaan en leveren
Workshop 20 mei 2014
koeling door zonnewarmte
koelmachineCollector koeling

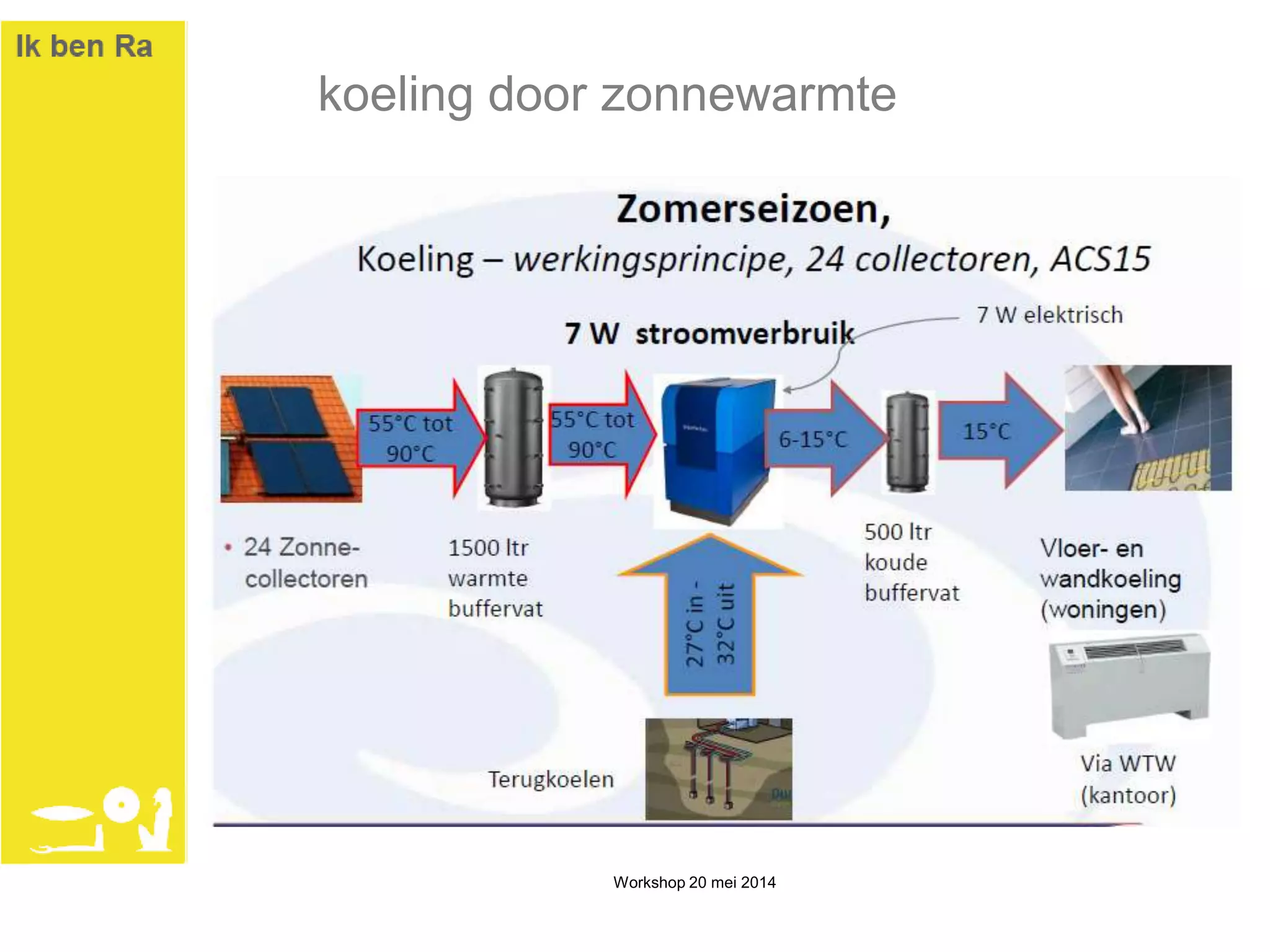

13. koeling door zonnewarmte
• Scholen – de gezonde school
• Hogescholen/universiteiten
• (sport)hallen
Workshop 20 mei 2014

14. – koeling: de nieuwe technische ontwikkeling
koeling door zonnewarmte
– de volgende stap
Workshop 20 mei 2014
Collector met geïntegreerde verwarming en koeling

15. Workshop 20 mei 2014
• Meer nadruk op doen nu, dan studeren op de toekomst.
• Technologische mogelijkheden zijn er.
• Ons aardgas raakt op afhankelijkheid Rusland
Toekomst van duurzame energietechnieken
Zonnewarmte
Wij laten u graag zien wat mogelijk is
én realiseren het.
www.ikbenra.nl
088-4523672 (088-ikbenra)

16. Workshop 20 mei 2014
