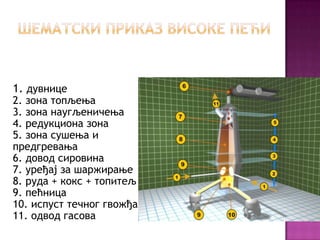

1. дувнице
2. зонатопљења
3. зона наугљеничења
4. редукциона зона
5. зона сушења и
предгревања
6. довод сировина
7. уређај за шаржирање
8. руда + кокс + топитељ
9. пећница
10. испуст течног гвожђа
11. одвод гасова
4.
http://cicakslavka.wordpress.com/

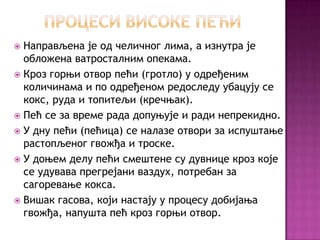

Направљена је одчеличног лима, а изнутра је
обложена ватросталним опекама.
Кроз горњи отвор пећи (гротло) у одређеним
количинама и по одређеном редоследу убацују се
кокс, руда и топитељи (кречњак).
Пећ се за време рада допуњује и ради непрекидно.
У дну пећи (пећица) се налазе отвори за испуштање
растопљеног гвожђа и троске.
У доњем делу пећи смештене су дувнице кроз које
се удувава прегрејани ваздух, потребан за
сагоревање кокса.
Вишак гасова, који настају у процесу добијања
гвожђа, напушта пећ кроз горњи отвор.
5.
http://cicakslavka.wordpress.com/

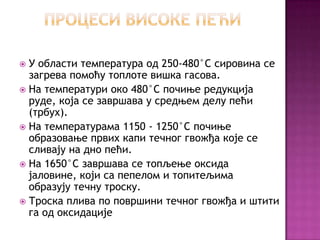

У области температураод 250-480°C сировина се
загрева помоћу топлоте вишка гасова.
На температури око 480°C почиње редукција
руде, која се завршава у средњем делу пећи
(трбух).
На температурама 1150 - 1250°C почиње
образовање првих капи течног гвожђа које се
сливају на дно пећи.
На 1650°C завршава се топљење оксида
јаловине, који са пепелом и топитељима
образују течну троску.
Троска плива по површини течног гвожђа и штити
га од оксидације
6.
http://cicakslavka.wordpress.com/
Производи високе пећису: растопљено
гвожђе, течна троска и високопећни гас.
Они нису финални производи, већ се користе као
сировине за даљу прераду.
Растопљено гвожђе служи као сировина за
прераду у челик или ливено гвожђе.
Троска после очвршћавања може да се прерађује
и користи у грађевинарства.
Високопећни гас који при изласку из пећи има
температуру 250 - 400°C, служи за загревање
мањих пећи у ливницама.
