1. VEKTORSKA GRAFIKA
Kolegij: Multimedijski sustavi
Autor: Anamaria Citković

2. VEKTORSKA GRAFIKA - OSNOVE
 koristi za crtanje objekata koji su sastavljeni od jednostavnijih
objekata kao što su crte, pravokutnici, poligoni, kružnice, te
ostali grafički oblici
 uobičajeni formati : Flash format SWF (binarni format) i SVG
(tekstualne datoteke)
 pikselu se u matrici
pridružuju koordinate (x,y)
 koordinatni sustav koji se
koristi u većini grafičkih
programa razlikuje od onog koji se koristi u matematici

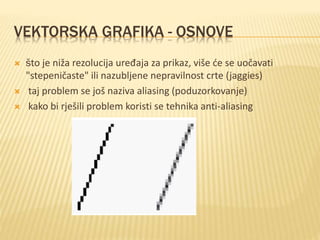

3. VEKTORSKA GRAFIKA - OSNOVE
 što je niža rezolucija uređaja za prikaz, više će se uočavati
"stepeničaste" ili nazubljene nepravilnost crte (jaggies)
 taj problem se još naziva aliasing (poduzorkovanje)
 kako bi rješili problem koristi se tehnika anti-aliasing

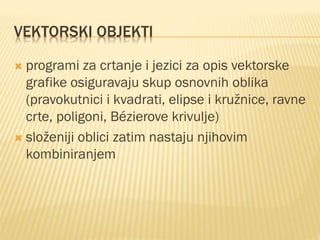

4. VEKTORSKI OBJEKTI
 programi za crtanje i jezici za opis vektorske
grafike osiguravaju skup osnovnih oblika
(pravokutnici i kvadrati, elipse i kružnice, ravne
crte, poligoni, Bézierove krivulje)
 složeniji oblici zatim nastaju njihovim
kombiniranjem

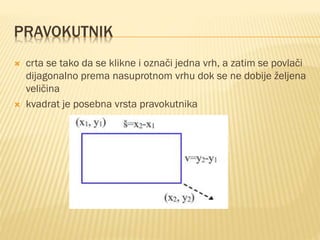

5. PRAVOKUTNIK
 crta se tako da se klikne i označi jedna vrh, a zatim se povlači
dijagonalno prema nasuprotnom vrhu dok se ne dobije željena
veličina
 kvadrat je posebna vrsta pravokutnika

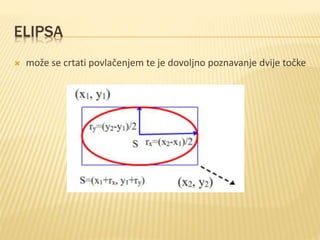

6. ELIPSA
 može se crtati povlačenjem te je dovoljno poznavanje dvije točke

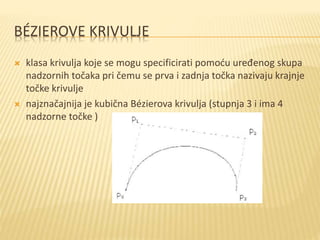

7. BÉZIEROVE KRIVULJE
 klasa krivulja koje se mogu specificirati pomoću uređenog skupa
nadzornih točaka pri čemu se prva i zadnja točka nazivaju krajnje
točke krivulje
 najznačajnija je kubična Bézierova krivulja (stupnja 3 i ima 4
nadzorne točke )

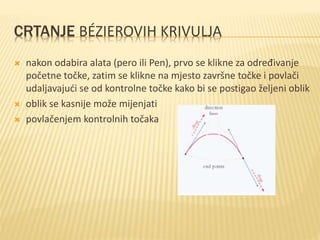

8. CRTANJE BÉZIEROVIH KRIVULJA
 nakon odabira alata (pero ili Pen), prvo se klikne za određivanje
početne točke, zatim se klikne na mjesto završne točke i povlači
udaljavajući se od kontrolne točke kako bi se postigao željeni oblik
 oblik se kasnije može mijenjati
 povlačenjem kontrolnih točaka

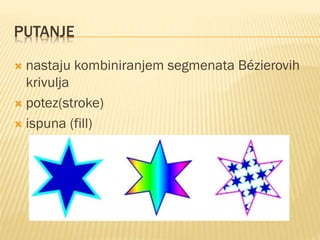

9. PUTANJE
 nastaju kombiniranjem segmenata Bézierovih
krivulja
 potez(stroke)
 ispuna (fill)

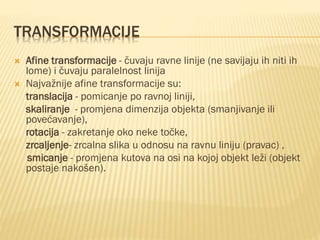

10. TRANSFORMACIJE
 Afine transformacije - čuvaju ravne linije (ne savijaju ih niti ih
lome) i čuvaju paralelnost linija
 Najvažnije afine transformacije su:
translacija - pomicanje po ravnoj liniji,
skaliranje - promjena dimenzija objekta (smanjivanje ili
povećavanje),
rotacija - zakretanje oko neke točke,
zrcaljenje- zrcalna slika u odnosu na ravnu liniju (pravac) ,
smicanje - promjena kutova na osi na kojoj objekt leži (objekt
postaje nakošen).

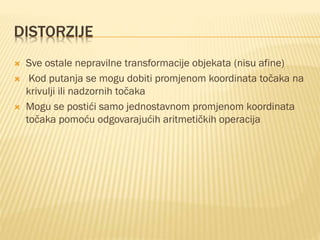

11. DISTORZIJE
 Sve ostale nepravilne transformacije objekata (nisu afine)
 Kod putanja se mogu dobiti promjenom koordinata točaka na
krivulji ili nadzornih točaka
 Mogu se postići samo jednostavnom promjenom koordinata
točaka pomoću odgovarajućih aritmetičkih operacija
