3. Pipes

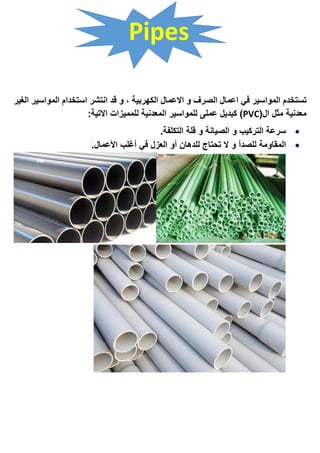

‫الصرف‬ ‫اعمال‬ ‫في‬ ‫المواسير‬ ‫تستخدم‬‫الغير‬ ‫المواسير‬ ‫استخدام‬ ‫انتشر‬ ‫قد‬ ‫و‬ ، ‫الكهربية‬ ‫االعمال‬ ‫و‬
(‫ال‬ ‫مثل‬ ‫معدنية‬PVC:‫االتية‬ ‫للمميزات‬ ‫المعدنية‬ ‫للمواسير‬ ‫عملى‬ ‫كبديل‬ )
‫الصيانة‬ ‫و‬ ‫التركيب‬ ‫سرعة‬‫التكلفة‬ ‫قلة‬ ‫و‬.
‫المقاومة‬‫و‬ ‫للصدأ‬‫األعمال‬ ‫أغلب‬ ‫في‬ ‫العزل‬ ‫أو‬ ‫للدهان‬ ‫تحتاج‬ ‫ال‬.

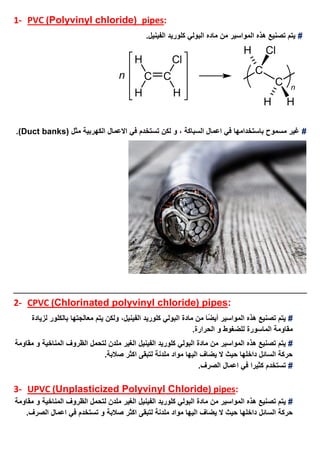

4. 1- PVC (Polyvinyl chloride( pipes:
#‫الفينيل‬ ‫كلوريد‬ ‫البولي‬ ‫ماده‬ ‫من‬ ‫المواسير‬ ‫هذه‬ ‫تصنيع‬ ‫يتم‬.
#‫مث‬ ‫الكهربية‬ ‫االعمال‬ ‫في‬ ‫تستخدم‬ ‫لكن‬ ‫و‬ ، ‫السباكة‬ ‫اعمال‬ ‫في‬ ‫باستخدامها‬ ‫مسموح‬ ‫غير‬( ‫ل‬Duct banks.)
2- CPVC (Chlorinated polyvinyl chloride) pipes:
#‫هذه‬ ‫تصنيع‬ ‫يتم‬‫المواسير‬‫يتم‬ ‫ولكن‬ ،‫الفينيل‬ ‫كلوريد‬ ‫البولي‬ ‫مادة‬ ‫من‬ ‫ًا‬‫ض‬‫أي‬‫لزيادة‬ ‫بالكلور‬ ‫معالجتها‬
.‫الحرارة‬ ‫و‬ ‫للضغوط‬ ‫الماسورة‬ ‫مقاومة‬
#‫المواسير‬ ‫هذه‬ ‫تصنيع‬ ‫يتم‬‫من‬‫الفينيل‬ ‫كلوريد‬ ‫البولي‬ ‫مادة‬‫مقاومة‬ ‫و‬ ‫المناخية‬ ‫الظروف‬ ‫لتحمل‬ ‫ملدن‬ ‫الغير‬
.‫صالبة‬ ‫اكثر‬ ‫لتبقى‬ ‫ملدنة‬ ‫مواد‬ ‫اليها‬ ‫يضاف‬ ‫ال‬ ‫حيث‬ ‫داخلها‬ ‫السائل‬ ‫حركة‬
#.‫الصرف‬ ‫اعمال‬ ‫في‬ ‫كثيرا‬ ‫تستخدم‬
3- UPVC (Unplasticized Polyvinyl Chloride) pipes:
#‫المواسير‬ ‫هذه‬ ‫تصنيع‬ ‫يتم‬‫من‬‫الفينيل‬ ‫كلوريد‬ ‫البولي‬ ‫مادة‬‫مقاومة‬ ‫و‬ ‫المناخية‬ ‫الظروف‬ ‫لتحمل‬ ‫ملدن‬ ‫الغير‬
‫صالبة‬ ‫اكثر‬ ‫لتبقى‬ ‫ملدنة‬ ‫مواد‬ ‫اليها‬ ‫يضاف‬ ‫ال‬ ‫حيث‬ ‫داخلها‬ ‫السائل‬ ‫حركة‬.‫الصرف‬ ‫اعمال‬ ‫في‬ ‫تستخدم‬ ‫و‬

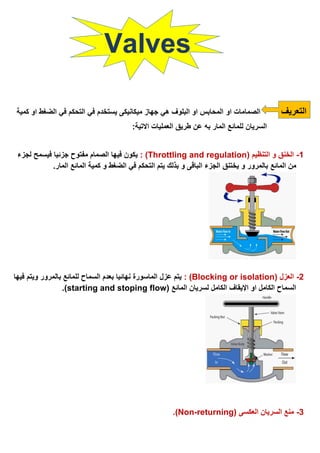

6. Valves
‫التعريف‬‫او‬ ‫الصمامات‬‫كمية‬ ‫او‬ ‫الضغط‬ ‫في‬ ‫التحكم‬ ‫في‬ ‫يستخدم‬ ‫ميكانيكى‬ ‫جهاز‬ ‫هي‬ ‫البلوف‬ ‫او‬ ‫المحابس‬
:‫االتية‬ ‫العمليات‬ ‫طريق‬ ‫عن‬ ‫به‬ ‫المار‬ ‫للمائع‬ ‫السريان‬
1-( ‫التنظيم‬ ‫و‬ ‫الخنق‬Throttling and regulation):‫لجزء‬ ‫فيسمح‬ ‫جزئيا‬ ‫مفتوح‬ ‫الصمام‬ ‫فيها‬ ‫يكون‬
‫المائع‬ ‫من‬.‫المار‬ ‫المائع‬ ‫كمية‬ ‫و‬ ‫الضغط‬ ‫في‬ ‫التحكم‬ ‫يتم‬ ‫بذلك‬ ‫و‬ ‫الباقى‬ ‫الجزء‬ ‫يختنق‬ ‫و‬ ‫بالمرور‬
2-‫ال‬( ‫عزل‬Blocking or isolation: )‫فيها‬ ‫ويتم‬ ‫بالمرور‬ ‫للمائع‬ ‫السماح‬ ‫بعدم‬ ‫نهائيا‬ ‫الماسورة‬ ‫عزل‬ ‫يتم‬
( ‫المائع‬ ‫لسريان‬ ‫الكامل‬ ‫اإليقاف‬ ‫او‬ ‫الكامل‬ ‫السماح‬starting and stoping flow.)
3-‫منع‬( ‫العكسى‬ ‫السريان‬Non-returning).

7. ‫الصمام‬ ‫مكونات‬

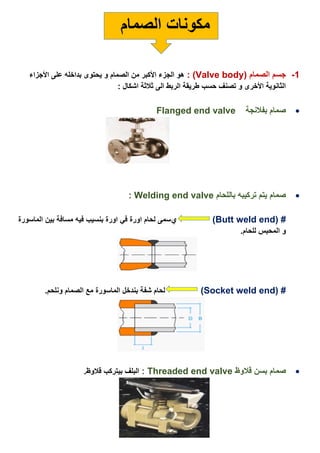

1-‫الصمام‬ ‫جسم‬(Valve body: )‫األجزاء‬ ‫على‬ ‫بداخله‬ ‫يحتوى‬ ‫و‬ ‫الصمام‬ ‫من‬ ‫األكبر‬ ‫الجزء‬ ‫هو‬
: ‫اشكال‬ ‫ثالثة‬ ‫الى‬ ‫الربط‬ ‫طريقة‬ ‫حسب‬ ‫تصنف‬ ‫و‬ ‫األخرى‬ ‫الثانوية‬
‫بفالنجة‬ ‫صمام‬Flanged end valve
‫صمام‬‫باللحام‬ ‫تركيبه‬ ‫يتم‬Welding end valve:
( #Butt weld end)‫ي‬‫الماسورة‬ ‫بين‬ ‫مسافة‬ ‫فيه‬ ‫بنسيب‬ ‫اورة‬ ‫في‬ ‫اورة‬ ‫لحام‬ ‫سمى‬
.‫للحام‬ ‫المحبس‬ ‫و‬
( #Socket weld end).‫ونلحم‬ ‫الصمام‬ ‫مع‬ ‫الماسورة‬ ‫بندخل‬ ‫شفة‬ ‫لحام‬
‫ب‬ ‫صمام‬‫سن‬‫قالوظ‬Threaded end valve:.‫قالوظ‬ ‫بيتركب‬ ‫البلف‬

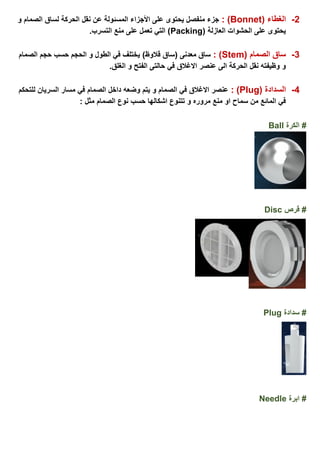

8. 2-( ‫الغطاء‬Bonnet: )‫لساق‬ ‫الحركة‬ ‫نقل‬ ‫عن‬ ‫المسئولة‬ ‫األجزاء‬ ‫على‬ ‫يحتوى‬ ‫منفصل‬ ‫جزء‬‫و‬ ‫الصمام‬
( ‫العازلة‬ ‫الحشوات‬ ‫على‬ ‫يحتوى‬Packing.‫التسرب‬ ‫منع‬ ‫على‬ ‫تعمل‬ ‫التي‬ )
3-( ‫الصمام‬ ‫ساق‬Stem: ))‫قالوظ‬ ‫(ساق‬ ‫معدنى‬ ‫ساق‬‫الصمام‬ ‫حجم‬ ‫حسب‬ ‫الحجم‬ ‫و‬ ‫الطول‬ ‫في‬ ‫يختلف‬
.‫الغلق‬ ‫و‬ ‫الفتح‬ ‫حالتى‬ ‫في‬ ‫االغالق‬ ‫عنصر‬ ‫الى‬ ‫الحركة‬ ‫نقل‬ ‫وظيفته‬ ‫و‬
4-( ‫السدادة‬Plug: )‫الصمام‬ ‫داخل‬ ‫وضعه‬ ‫يتم‬ ‫و‬ ‫الصمام‬ ‫في‬ ‫االغالق‬ ‫عنصر‬‫للتحكم‬ ‫السريان‬ ‫مسار‬ ‫في‬
: ‫مثل‬ ‫الصمام‬ ‫نوع‬ ‫حسب‬ ‫اشكالها‬ ‫تتنوع‬ ‫و‬ ‫مروره‬ ‫منع‬ ‫او‬ ‫سماح‬ ‫من‬ ‫المائع‬ ‫في‬
#‫الكرة‬Ball
‫قرص‬ #Disc
‫سدادة‬ #Plug
‫ابرة‬ #Needle

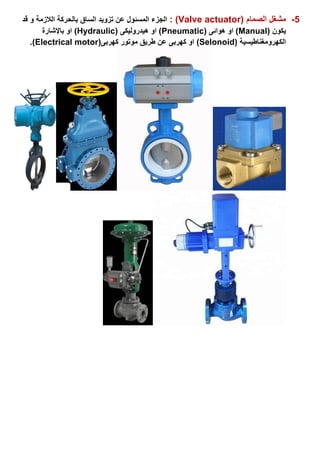

9. 5-( ‫الصمام‬ ‫مشغل‬Valve actuator: )‫بالحركة‬ ‫الساق‬ ‫تزويد‬ ‫عن‬ ‫المسئول‬ ‫الجزء‬‫قد‬ ‫و‬ ‫الالزمة‬
( ‫يكون‬Manual( ‫هوائى‬ ‫او‬ )Pneumatic( ‫هيدروليكى‬ ‫او‬ )Hydraulic)‫باإلشارة‬ ‫او‬
‫الكهرومغناطيسية‬Selonoid))‫كهربى‬ ‫موتور‬ ‫طريق‬ ‫عن‬ ‫كهربى‬ ‫او‬(Electrical motor).

10. ‫الحركة‬ ‫نوع‬ ‫حيث‬ ‫من‬ ‫الصمامات‬ ‫تصنيف‬:

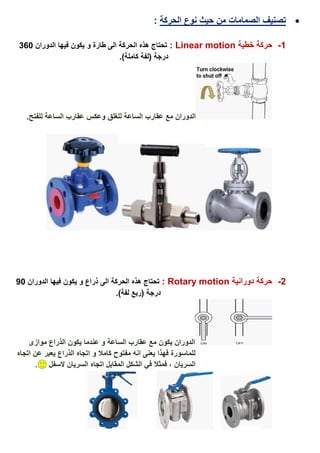

1-‫خطية‬ ‫حركة‬Linear motion:‫الحر‬ ‫هذه‬ ‫تحتاج‬‫الدوران‬ ‫فيها‬ ‫يكون‬ ‫و‬ ‫طارة‬ ‫الى‬ ‫كة‬363
‫درجة‬)‫كاملة‬ ‫(لفة‬.
.‫للفتح‬ ‫الساعة‬ ‫عقارب‬ ‫وعكس‬ ‫للغلق‬ ‫الساعة‬ ‫عقارب‬ ‫مع‬ ‫الدوران‬
2-‫دورانية‬ ‫حركة‬Rotary motion:‫الدوران‬ ‫فيها‬ ‫يكون‬ ‫و‬ ‫ذراع‬ ‫الى‬ ‫الحركة‬ ‫هذه‬ ‫تحتاج‬03
( ‫درجة‬‫لفة‬ ‫ربع‬.)
‫موازى‬ ‫الذراع‬ ‫يكون‬ ‫عندما‬ ‫و‬ ‫الساعة‬ ‫عقارب‬ ‫مع‬ ‫يكون‬ ‫الدوران‬
‫مفتوح‬ ‫انه‬ ‫يعنى‬ ‫فهذا‬ ‫للماسورة‬‫كامال‬‫اتجاه‬ ‫عن‬ ‫يعبر‬ ‫الذراع‬ ‫اتجاه‬ ‫و‬
‫السفل‬ ‫السريان‬ ‫اتجاه‬ ‫المقابل‬ ‫الشكل‬ ‫في‬ ‫فمثال‬ ، ‫السريان‬.

11. ‫حيث‬ ‫من‬ ‫الصمامات‬ ‫تصنيف‬‫الوظيفة‬:
( #Directional valves).‫السريان‬ ‫اتجاه‬ ‫في‬ ‫التغيير‬ ‫و‬ ‫للتحكم‬
( #Isolation valves).‫له‬ ‫الكامل‬ ‫االغالق‬ ‫او‬ ‫الكامل‬ ‫الفتح‬ ‫او‬ ‫السريان‬ ‫لعزل‬
#(Pressure control valves).‫المائع‬ ‫ضغط‬ ‫في‬ ‫للتحكم‬
( #Flow control valves)( ‫الخنق‬ ‫عملية‬ ‫طريق‬ ‫عن‬ ‫المائع‬ ‫كمية‬ ‫لتنظيم‬Throttling.)
#(Check valves).‫العكسى‬ ‫السريان‬ ‫لمنع‬
‫المناسب‬ ‫الصمام‬ ‫اختيار‬ ‫عند‬ ‫مراعاته‬ ‫يتم‬ ‫ما‬:
1-.‫ضغط‬ ‫تخفيض‬ ‫او‬ ‫تحكم‬ ‫سواء‬ ‫المطلوبة‬ ‫وظيفته‬ ‫و‬ ‫الصمام‬ ‫نوع‬
2-.‫به‬ ‫المار‬ ‫المائع‬ ‫كمية‬ ‫و‬ ‫الصمام‬ ‫فيه‬ ‫سيركب‬ ‫الذى‬ ‫الخط‬ ‫حجم‬ ‫حسب‬ ‫يتحدد‬ ‫ذلك‬ ‫و‬ ‫الصمام‬ ‫حجم‬
3-.‫قبل‬ ‫من‬ ‫ذكر‬ ‫كما‬ )‫(قالوظ‬ ‫سن‬ ‫او‬ ‫لحام‬ ‫او‬ ‫بفالنجة‬ ‫سواء‬ ‫التوصيل‬ ‫نوع‬
4-‫مادة‬ ‫نوع‬: ‫الصمام‬
‫ل‬‫لمواسير‬‫من‬ ‫قطرها‬ ‫يكون‬ ‫التي‬100mm: ‫فاكثر‬
‫الزهر‬ ‫الحديد‬ #Cast iron
#‫الصلب‬ ‫او‬ ‫الفوالذ‬Steel
‫المطاوع‬ ‫الحديد‬ #Ductile iron
‫للمواسير‬‫من‬ ‫اقل‬ ‫قطرها‬ ‫يكون‬ ‫التي‬100mm:
‫البرونز‬ #Bronze
‫للمواسير‬‫من‬ ‫اكبر‬ ‫قطرها‬ ‫يكون‬ ‫التي‬1800mm:
‫المصنع‬ ‫الصلب‬ #Fabricated steel
5-‫يجب‬ ‫امكن‬ ‫اذا‬ ‫و‬ ‫ال‬ ‫ام‬ ‫الصمام‬ ‫تصليح‬ ‫إمكانية‬ ‫معرفة‬‫تركيبه‬ ‫مكان‬ ‫في‬ ‫مساحة‬ ‫توفير‬‫تصلي‬ ‫ليتم‬.‫حه‬
6-.‫التركيب‬ ‫تكلفة‬ ‫و‬ ‫الصمام‬ ‫سعر‬
7-: ‫الصمام‬ ‫بيانات‬ ‫لمعرفة‬ ‫مصطلحات‬
# (NPS) : Nominal Pipe Size (inch).
# (CLAAS) : Pressure Class (psi).
# (DN) : Nominal diameter (mm).
# (PN) : Nominal Pressure (bar).

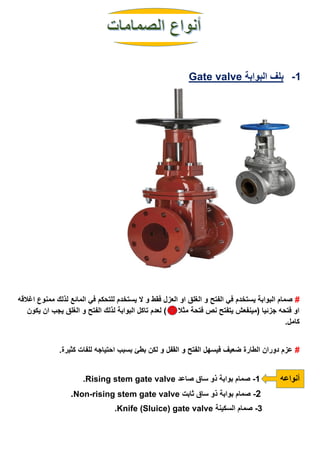

12. 1-‫البوابة‬ ‫بلف‬Gate valve
#‫ممنوع‬ ‫لذلك‬ ‫المائع‬ ‫في‬ ‫للتحكم‬ ‫يستخدم‬ ‫ال‬ ‫و‬ ‫فقط‬ ‫العزل‬ ‫او‬ ‫الغلق‬ ‫و‬ ‫الفتح‬ ‫في‬ ‫يستخدم‬ ‫البوابة‬ ‫صمام‬‫ا‬‫غالقه‬
‫يكون‬ ‫ان‬ ‫يجب‬ ‫الغلق‬ ‫و‬ ‫الفتح‬ ‫لذلك‬ ‫البوابة‬ ‫تاكل‬ ‫لعدم‬ ) ‫مثال‬ ‫فتحة‬ ‫نص‬ ‫يتفتح‬ ‫(مينفعش‬ ‫جزئيا‬ ‫فتحه‬ ‫او‬
.‫كامل‬
#‫بس‬ ‫بطئ‬ ‫لكن‬ ‫و‬ ‫القفل‬ ‫و‬ ‫الفتح‬ ‫فيسهل‬ ‫ضعيف‬ ‫الطارة‬ ‫دوران‬ ‫عزم‬.‫كثيرة‬ ‫للفات‬ ‫احتياجه‬ ‫بب‬
‫أنواعه‬1-‫صاعد‬ ‫ساق‬ ‫ذو‬ ‫بوابة‬ ‫صمام‬Rising stem gate valve.
2-‫ثابت‬ ‫ساق‬ ‫ذو‬ ‫بوابة‬ ‫صمام‬Non-rising stem gate valve.
3-‫السكينة‬ ‫صمام‬Knife (Sluice) gate valve.

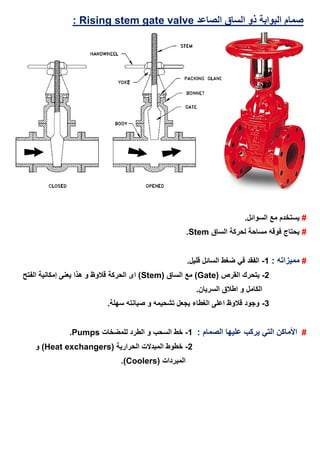

13. ‫الصاعد‬ ‫الساق‬ ‫ذو‬ ‫البوابة‬ ‫صمام‬Rising stem gate valve:
#.‫السوائل‬ ‫مع‬ ‫يستخدم‬
#‫الساق‬ ‫لحركة‬ ‫مساحة‬ ‫فوقه‬ ‫يحتاج‬Stem.
#: ‫مميزاته‬1-.‫قليل‬ ‫السائل‬ ‫ضغط‬ ‫في‬ ‫الفقد‬
2-( ‫القرص‬ ‫يتحرك‬Gate( ‫الساق‬ ‫مع‬ )Stem‫الفتح‬ ‫إمكانية‬ ‫يعنى‬ ‫هذا‬ ‫و‬ ‫قالوظ‬ ‫الحركة‬ ‫اى‬ )
.‫السريان‬ ‫اطالق‬ ‫و‬ ‫الكامل‬
3-.‫سهلة‬ ‫صيانته‬ ‫و‬ ‫تشحيمه‬ ‫يجعل‬ ‫الغطاء‬ ‫اعلى‬ ‫قالوظ‬ ‫وجود‬
#: ‫الصمام‬ ‫عليها‬ ‫يركب‬ ‫التي‬ ‫األماكن‬1-‫للمضخات‬ ‫الطرد‬ ‫و‬ ‫السحب‬ ‫خط‬Pumps.
2-‫ا‬ ‫المبدالت‬ ‫خطوط‬( ‫لحرارية‬Heat exchangers‫و‬ )
( ‫المبردات‬Coolers.)

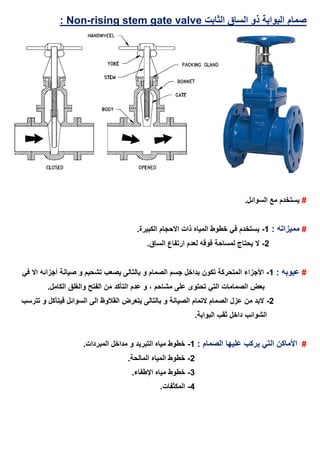

14. ‫صمام‬‫الثابت‬ ‫الساق‬ ‫ذو‬ ‫البوابة‬ising stem gate valver-Non:
#.‫السوائل‬ ‫مع‬ ‫يستخدم‬
#: ‫مميزاته‬1-.‫الكبيرة‬ ‫االحجام‬ ‫ذات‬ ‫المياه‬ ‫خطوط‬ ‫في‬ ‫يستخدم‬
2-.‫الساق‬ ‫ارتفاع‬ ‫لعدم‬ ‫فوقه‬ ‫لمساحة‬ ‫يحتاج‬ ‫ال‬
#: ‫عيوبه‬1-‫صيانة‬ ‫و‬ ‫تشحيم‬ ‫يصعب‬ ‫بالتالى‬ ‫و‬ ‫الصمام‬ ‫جسم‬ ‫بداخل‬ ‫تكون‬ ‫المتحركة‬ ‫األجزاء‬‫أجزائه‬‫في‬ ‫اال‬
‫مشاحم‬ ‫على‬ ‫تحتوى‬ ‫التي‬ ‫الصمامات‬ ‫بعض‬،.‫الكامل‬ ‫والغلق‬ ‫الفتح‬ ‫من‬ ‫التأكد‬ ‫عدم‬ ‫و‬
2-‫تترسب‬ ‫و‬ ‫فيتآكل‬ ‫السوائل‬ ‫الى‬ ‫القالوظ‬ ‫يتعرض‬ ‫بالتالى‬ ‫و‬ ‫الصيانة‬ ‫التمام‬ ‫الصمام‬ ‫عزل‬ ‫من‬ ‫البد‬
.‫البوابة‬ ‫ثقب‬ ‫داخل‬ ‫الشوائب‬
#: ‫الصمام‬ ‫عليها‬ ‫يركب‬ ‫التي‬ ‫األماكن‬1-.‫المبردات‬ ‫مداخل‬ ‫و‬ ‫التبريد‬ ‫مياه‬ ‫خطوط‬
2-.‫المالحة‬ ‫المياه‬ ‫خطوط‬
3-.‫اإلطفاء‬ ‫مياه‬ ‫خطوط‬
4-.‫المكثفات‬

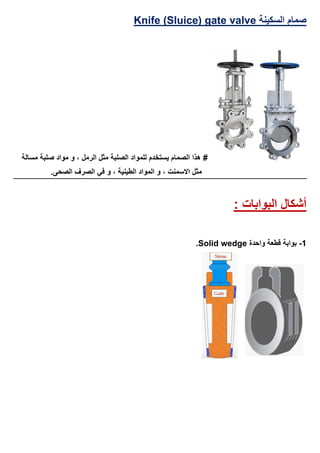

15. ‫السكينة‬ ‫صمام‬Knife (Sluice) gate valve
‫مسالة‬ ‫صلبة‬ ‫مواد‬ ‫و‬ ، ‫الرمل‬ ‫مثل‬ ‫الصلبة‬ ‫للمواد‬ ‫يستخدم‬ ‫الصمام‬ ‫هذا‬ #
.‫الصحى‬ ‫الصرف‬ ‫في‬ ‫و‬ ، ‫الطينية‬ ‫المواد‬ ‫و‬ ، ‫االسمنت‬ ‫مثل‬
‫البوابات‬ ‫أشكال‬:
1-‫واحدة‬ ‫قطعة‬ ‫بوابة‬Solid wedge.

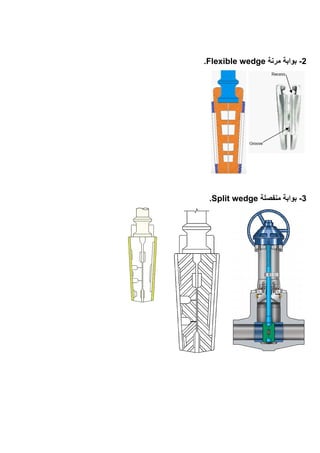

16. 2-‫مرنة‬ ‫بوابة‬Flexible wedge.
3-‫منفصلة‬ ‫بوابة‬Split wedge.

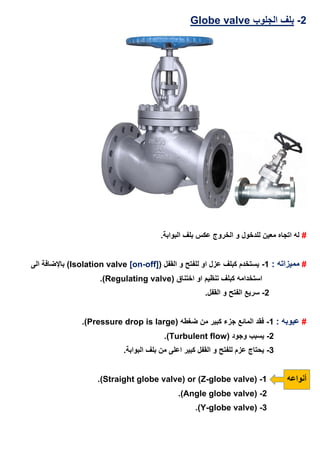

17. 2-‫ال‬ ‫بلف‬‫جلوب‬valvelobeG
#.‫البوابة‬ ‫بلف‬ ‫عكس‬ ‫الخروج‬ ‫و‬ ‫للدخول‬ ‫معين‬ ‫اتجاه‬ ‫له‬
#: ‫مميزاته‬1-‫و‬ ‫للفتح‬ ‫او‬ ‫عزل‬ ‫كبلف‬ ‫يستخدم‬( ‫القفل‬Isolation valve [on-off])‫الى‬ ‫باإلضافة‬
( ‫اختناق‬ ‫او‬ ‫تنظيم‬ ‫كبلف‬ ‫استخدامه‬Regulating valve.)
2-.‫القفل‬ ‫و‬ ‫الفتح‬ ‫سريع‬
#: ‫عيوبه‬1-( ‫ضغطه‬ ‫من‬ ‫كبير‬ ‫جزء‬ ‫المائع‬ ‫فقد‬Pressure drop is large.)
2-( ‫وجود‬ ‫يسبب‬Turbulent flow.)
3-.‫البوابة‬ ‫بلف‬ ‫من‬ ‫اعلى‬ ‫كبير‬ ‫القفل‬ ‫و‬ ‫للفتح‬ ‫عزم‬ ‫يحتاج‬
‫أنواعه‬1-or (Z-globe valve)(Straight globe valve.)
2-(Angle globe valve.)
3-(Y-globe valve.)

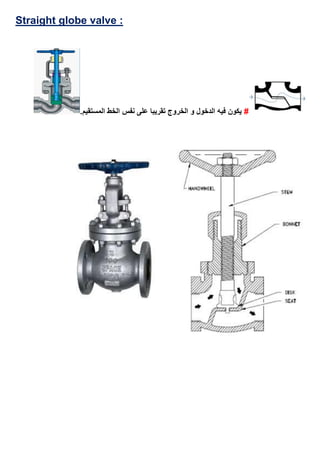

18. globe valve :Straight
#.‫المستقيم‬ ‫الخط‬ ‫نفس‬ ‫على‬ ‫تقريبا‬ ‫الخروج‬ ‫و‬ ‫الدخول‬ ‫فيه‬ ‫يكون‬

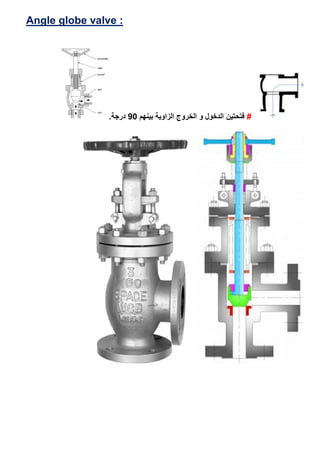

19. Angle globe valve :
#‫و‬ ‫الدخول‬ ‫فتحتين‬‫بينهم‬ ‫الزاوية‬ ‫الخروج‬03.‫درجة‬

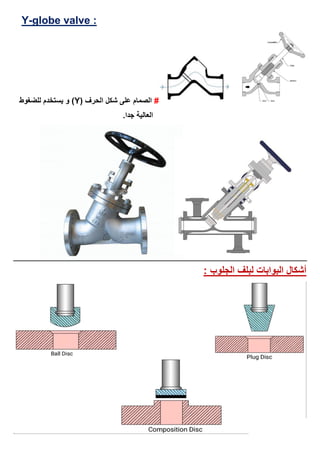

20. globe valve :-Y
#( ‫الحرف‬ ‫شكل‬ ‫على‬ ‫الصمام‬Y‫للضغوط‬ ‫يستخدم‬ ‫و‬ )
.‫جدا‬ ‫العالية‬
: ‫الجلوب‬ ‫لبلف‬ ‫البوابات‬ ‫أشكال‬

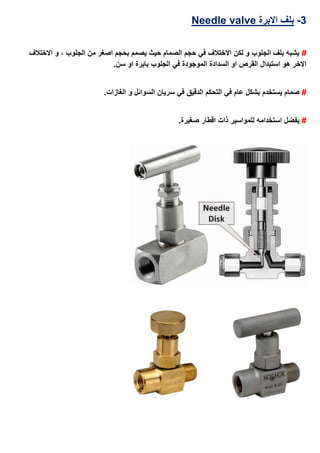

21. 3-‫اال‬ ‫بلف‬‫برة‬valveNeedle
#‫االختالف‬ ‫و‬ ، ‫الجلوب‬ ‫من‬ ‫اصغر‬ ‫بحجم‬ ‫يصمم‬ ‫حيث‬ ‫الصمام‬ ‫حجم‬ ‫في‬ ‫االختالف‬ ‫لكن‬ ‫و‬ ‫الجلوب‬ ‫بلف‬ ‫يشبه‬
‫السدادة‬ ‫او‬ ‫القرص‬ ‫استبدال‬ ‫هو‬ ‫االخر‬.‫سن‬ ‫او‬ ‫بابرة‬ ‫الجلوب‬ ‫في‬ ‫الموجودة‬
#.‫الغازات‬ ‫و‬ ‫السوائل‬ ‫سريان‬ ‫في‬ ‫الدقيق‬ ‫التحكم‬ ‫في‬ ‫عام‬ ‫بشكل‬ ‫يستخدم‬ ‫صمام‬
#.‫صغيرة‬ ‫اقطار‬ ‫ذات‬ ‫للمواسير‬ ‫استخدامه‬ ‫يفضل‬

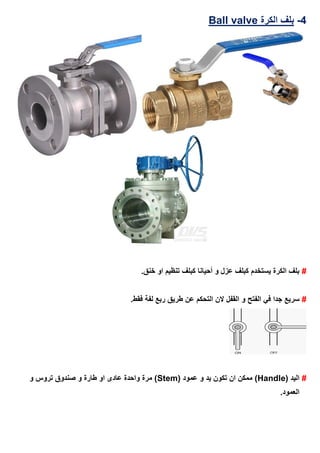

22. 4-‫ا‬ ‫بلف‬‫لكرة‬valveBall
#.‫خنق‬ ‫او‬ ‫تنظيم‬ ‫كبلف‬ ‫أحيانا‬ ‫و‬ ‫عزل‬ ‫كبلف‬ ‫يستخدم‬ ‫الكرة‬ ‫بلف‬
#.‫فقط‬ ‫لفة‬ ‫ربع‬ ‫طريق‬ ‫عن‬ ‫التحكم‬ ‫الن‬ ‫القفل‬ ‫و‬ ‫الفتح‬ ‫في‬ ‫جدا‬ ‫سريع‬
#( ‫اليد‬Handle( ‫عمود‬ ‫و‬ ‫يد‬ ‫تكون‬ ‫ان‬ ‫ممكن‬ )Stem‫و‬ ‫تروس‬ ‫صندوق‬ ‫و‬ ‫طارة‬ ‫او‬ ‫عادى‬ ‫واحدة‬ ‫مرة‬ )
.‫العمود‬

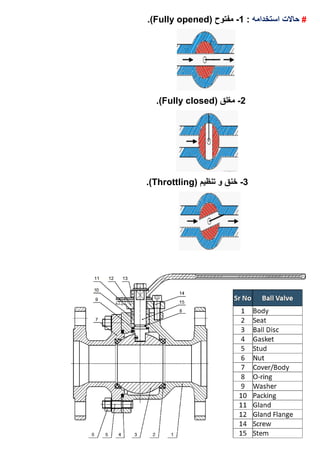

23. #‫استخدامه‬ ‫حاالت‬:1-( ‫مفتوح‬Fully opened.)
2-( ‫مغلق‬Fully closed.)
3-( ‫تنظيم‬ ‫و‬ ‫خنق‬Throttling.)

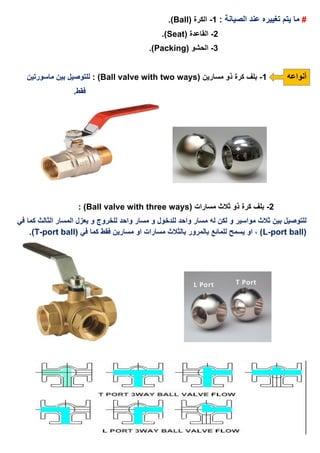

24. #: ‫الصيانة‬ ‫عند‬ ‫تغييره‬ ‫يتم‬ ‫ما‬1-( ‫الكرة‬Ball.)
2-( ‫القاعدة‬Seat.)
3-( ‫الحشو‬Packing.)
‫أنواعه‬1-‫ذو‬ ‫كرة‬ ‫بلف‬‫مسارين‬(Ball valve with two ways: )‫ماسورتين‬ ‫بين‬ ‫للتوصيل‬
.‫فقط‬
2-( ‫مسارات‬ ‫ثالث‬ ‫ذو‬ ‫كرة‬ ‫بلف‬Ball valve with three ways: )
‫ثالث‬ ‫بين‬ ‫للتوصيل‬‫مسار‬ ‫و‬ ‫للدخول‬ ‫واحد‬ ‫مسار‬ ‫له‬ ‫لكن‬ ‫و‬ ‫مواسير‬‫و‬‫في‬ ‫كما‬ ‫الثالث‬ ‫المسار‬ ‫يعزل‬ ‫و‬ ‫للخروج‬ ‫احد‬
(L-port ball( ‫في‬ ‫كما‬ ‫فقط‬ ‫مسارين‬ ‫او‬ ‫مسارات‬ ‫بالثالث‬ ‫بالمرور‬ ‫للمائع‬ ‫يسمح‬ ‫او‬ ، )T-port ball.)

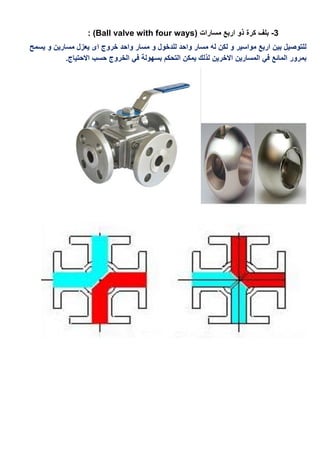

25. 3-( ‫مسارات‬ ‫اربع‬ ‫ذو‬ ‫كرة‬ ‫بلف‬Ball valve with four ways: )
‫مواسير‬ ‫اربع‬ ‫بين‬ ‫للتوصيل‬‫واحد‬ ‫مسار‬ ‫له‬ ‫لكن‬ ‫و‬‫لل‬‫مسار‬ ‫و‬ ‫دخول‬‫واحد‬‫خروج‬‫يسمح‬ ‫و‬ ‫مسارين‬ ‫يعزل‬ ‫اى‬
‫المسارين‬ ‫في‬ ‫المائع‬ ‫بمرور‬.‫االحتياج‬ ‫حسب‬ ‫الخروج‬ ‫في‬ ‫بسهولة‬ ‫التحكم‬ ‫يمكن‬ ‫لذلك‬ ‫االخرين‬

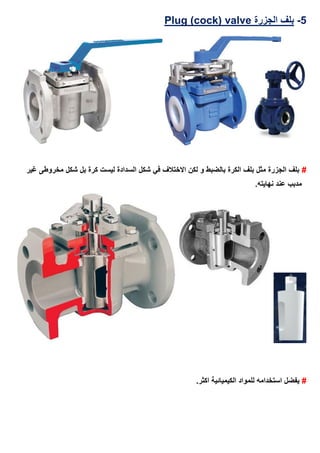

26. 5-‫ال‬ ‫بلف‬‫جزرة‬valvePlug (cock)
#‫غير‬ ‫مخروطى‬ ‫شكل‬ ‫بل‬ ‫كرة‬ ‫ليست‬ ‫السدادة‬ ‫شكل‬ ‫في‬ ‫االختالف‬ ‫لكن‬ ‫و‬ ‫بالضبط‬ ‫الكرة‬ ‫بلف‬ ‫مثل‬ ‫الجزرة‬ ‫بلف‬
.‫نهايته‬ ‫عند‬ ‫مدبب‬
#‫للمواد‬ ‫استخدامه‬ ‫يفضل‬.‫اكثر‬ ‫الكيميائية‬

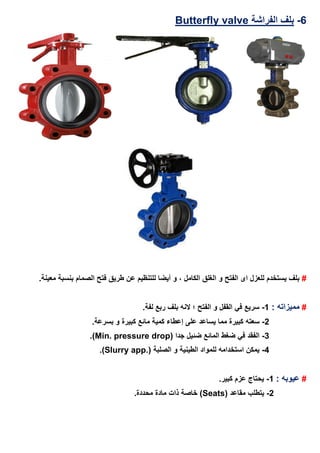

27. 6-‫ا‬ ‫بلف‬‫لفراشة‬valveButterfly
#‫و‬ ‫الفتح‬ ‫اى‬ ‫للعزل‬ ‫يستخدم‬ ‫بلف‬.‫معينة‬ ‫بنسبة‬ ‫الصمام‬ ‫فتح‬ ‫طريق‬ ‫عن‬ ‫للتنظيم‬ ‫أيضا‬ ‫و‬ ، ‫الكامل‬ ‫الغلق‬
#: ‫مميزاته‬1-.‫لفة‬ ‫ربع‬ ‫بلف‬ ‫النه‬ ‫؛‬ ‫الفتح‬ ‫و‬ ‫القفل‬ ‫في‬ ‫سريع‬
2-‫سعته‬.‫بسرعة‬ ‫و‬ ‫كبيرة‬ ‫مائع‬ ‫كمية‬ ‫إعطاء‬ ‫على‬ ‫يساعد‬ ‫مما‬ ‫كبيرة‬
3-( ‫جدا‬ ‫ضئيل‬ ‫المائع‬ ‫ضغط‬ ‫في‬ ‫الفقد‬Min. pressure drop.)
4-( ‫الصلبة‬ ‫و‬ ‫الطينية‬ ‫للمواد‬ ‫استخدامه‬ ‫يمكن‬Slurry app..)
#: ‫عيوبه‬1-.‫كبير‬ ‫عزم‬ ‫يحتاج‬
2-( ‫مقاعد‬ ‫يتطلب‬Seats.‫محددة‬ ‫مادة‬ ‫ذات‬ ‫خاصة‬ )

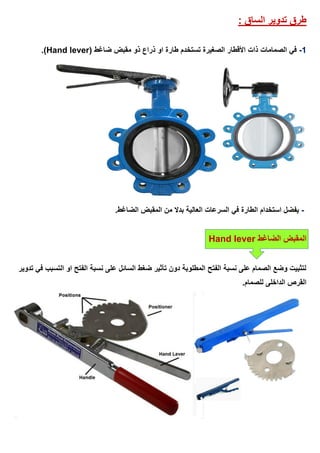

28. ‫الساق‬ ‫تدوير‬ ‫طرق‬:
1-‫الصمامات‬ ‫في‬( ‫ضاغط‬ ‫مقبض‬ ‫ذو‬ ‫ذراع‬ ‫او‬ ‫طارة‬ ‫تستخدم‬ ‫الصغيرة‬ ‫األقطار‬ ‫ذات‬Hand lever.)
-.‫الضاغط‬ ‫المقبض‬ ‫من‬ ‫بدال‬ ‫العالية‬ ‫السرعات‬ ‫في‬ ‫الطارة‬ ‫استخدام‬ ‫يفضل‬
‫الضاغط‬ ‫المقبض‬Hand lever
‫تدوير‬ ‫في‬ ‫التسبب‬ ‫او‬ ‫الفتح‬ ‫نسبة‬ ‫على‬ ‫السائل‬ ‫ضغط‬ ‫تأثير‬ ‫دون‬ ‫المطلوبة‬ ‫الفتح‬ ‫نسبة‬ ‫على‬ ‫الصمام‬ ‫وضع‬ ‫لتثبيت‬
.‫للصمام‬ ‫الداخلى‬ ‫القرص‬

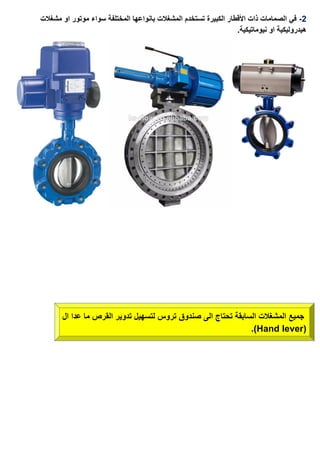

29. 2-‫مشغالت‬ ‫او‬ ‫موتور‬ ‫سواء‬ ‫المختلفة‬ ‫بانواعها‬ ‫المشغالت‬ ‫تستخدم‬ ‫الكبيرة‬ ‫األقطار‬ ‫ذات‬ ‫الصمامات‬ ‫في‬
.‫نيوماتيكية‬ ‫او‬ ‫هيدروليكية‬
‫جميع‬‫ال‬ ‫عدا‬ ‫ما‬ ‫القرص‬ ‫تدوير‬ ‫لتسهيل‬ ‫تروس‬ ‫صندوق‬ ‫الى‬ ‫تحتاج‬ ‫السابقة‬ ‫المشغالت‬
(Hand lever.)

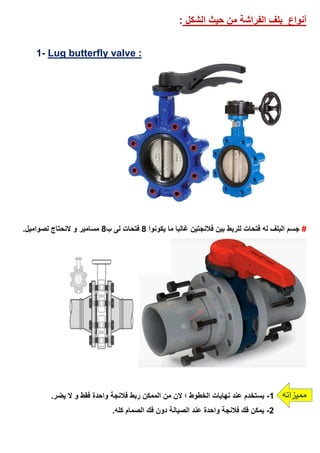

30. ‫بلف‬ ‫أنواع‬‫الشكل‬ ‫حيث‬ ‫من‬ ‫الفراشة‬:
Lug butterfly valve :-1
#‫فتحات‬ ‫له‬ ‫البلف‬ ‫جسم‬‫للربط‬‫يكونوا‬ ‫ما‬ ‫غالبا‬ ‫فالنجتين‬ ‫بين‬8‫ب‬ ‫لى‬ ‫فتحات‬8.‫لصواميل‬ ‫النحتاج‬ ‫و‬ ‫مسامير‬
‫مميزاته‬1-‫و‬ ‫فقط‬ ‫واحدة‬ ‫فالنجة‬ ‫ربط‬ ‫الممكن‬ ‫من‬ ‫الن‬ ‫؛‬ ‫الخطوط‬ ‫نهايات‬ ‫عند‬ ‫يستخدم‬.‫يضر‬ ‫ال‬
2-.‫كله‬ ‫الصمام‬ ‫فك‬ ‫دون‬ ‫الصيانة‬ ‫عند‬ ‫واحدة‬ ‫فالنجة‬ ‫فك‬ ‫يمكن‬

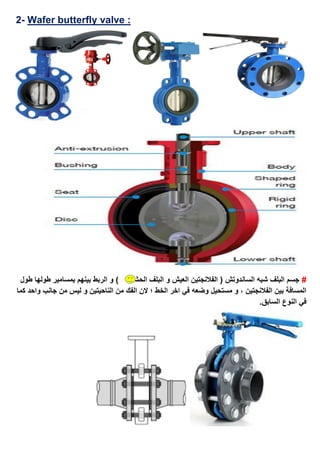

31. valve :Wafer butterfly-2
#‫ط‬ ‫بمسامير‬ ‫بينهم‬ ‫الربط‬ ‫و‬ ) ‫الحشو‬ ‫البلف‬ ‫و‬ ‫العيش‬ ‫الفالنجتين‬ ( ‫الساندوتش‬ ‫شبه‬ ‫البلف‬ ‫جسم‬‫وله‬‫طول‬ ‫ا‬
‫من‬ ‫ليس‬ ‫و‬ ‫الناحيتين‬ ‫من‬ ‫الفك‬ ‫الن‬ ‫؛‬ ‫الخط‬ ‫اخر‬ ‫في‬ ‫وضعه‬ ‫مستحيل‬ ‫و‬ ، ‫الفالنجتين‬ ‫بين‬ ‫المسافة‬‫واحد‬ ‫جانب‬‫كما‬
.‫السابق‬ ‫النوع‬ ‫في‬

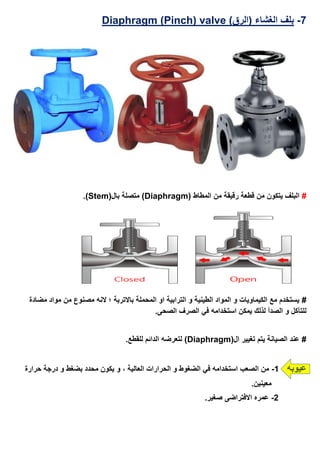

32. 7-)‫(الرق‬ ‫الغشاء‬ ‫بلف‬valve(Pinch)Diaphragm
#( ‫المطاط‬ ‫من‬ ‫رقيقة‬ ‫قطعة‬ ‫من‬ ‫يتكون‬ ‫البلف‬Diaphragm(‫بال‬ ‫متصلة‬ )Stem.)
#‫مضادة‬ ‫مواد‬ ‫من‬ ‫مصنوع‬ ‫النه‬ ‫؛‬ ‫باالتربة‬ ‫المحملة‬ ‫او‬ ‫الترابية‬ ‫و‬ ‫الطينية‬ ‫المواد‬ ‫و‬ ‫الكيماويات‬ ‫مع‬ ‫يستخدم‬
‫للت‬.‫الصحى‬ ‫الصرف‬ ‫في‬ ‫استخدامه‬ ‫يمكن‬ ‫لذلك‬ ‫الصدأ‬ ‫و‬ ‫آكل‬
(‫ال‬ ‫تغيير‬ ‫يتم‬ ‫الصيانة‬ ‫عند‬ #Diaphragm.‫للقطع‬ ‫الدائم‬ ‫لتعرضه‬ )
‫عيوبه‬1-‫حرارة‬ ‫درجة‬ ‫و‬ ‫بضغط‬ ‫محدد‬ ‫يكون‬ ‫و‬ ، ‫العالية‬ ‫الحرارات‬ ‫و‬ ‫الضغوط‬ ‫في‬ ‫استخدامه‬ ‫الصعب‬ ‫من‬
.‫معينين‬
2-.‫صغير‬ ‫االفتراضى‬ ‫عمره‬

33. Types
1- Weir diaphragm valve :
2- Weirless diaphragm valve (Straight way) :

34. 8-‫بلف‬‫الرجوع‬ ‫عدم‬return) valve-Check (Non
#‫عند‬ ‫العكسى‬ ‫السريان‬ ‫فيمنع‬ ‫فقط‬ ‫واحد‬ ‫اتجاه‬ ‫في‬ ‫يكون‬ ‫ان‬ ‫على‬ ‫المائع‬ ‫اتجاه‬ ‫في‬ ‫دائما‬ ‫يتحكم‬ ‫الصمام‬ ‫هذا‬
( ‫الفراغى‬ ‫الضغط‬ ‫حالة‬ ‫في‬ ‫السريان‬ ‫يمنع‬ ‫و‬ ، ‫التوقف‬Vacuum pressure.)
#( ‫المضخات‬ ‫طرد‬ ‫عند‬ ‫وضعه‬ ‫يتم‬Pumps( ‫الضواغط‬ ‫و‬ )Compressors‫ميكانيكى‬ ‫خلل‬ ‫يحدث‬ ‫ال‬ ‫حتى‬ )
.‫الضاغط‬ ‫او‬ ‫الطلمبة‬ ‫أجزاء‬ ‫في‬ ‫فك‬ ‫أحيانا‬ ‫يسبب‬ ‫ذلك‬ ‫و‬ ‫العكسى‬ ‫االتجاه‬ ‫في‬ ‫كالدوران‬ ‫الضاغط‬ ‫او‬ ‫للطلمبة‬
#‫تتسرب‬ ‫ال‬ ‫حتى‬ ‫فرع‬ ‫كل‬ ‫عند‬ ‫الرجوع‬ ‫عدم‬ ‫بلف‬ ‫وضع‬ ‫يجب‬ ‫فروع‬ ‫عدة‬ ‫لها‬ ‫كبيرة‬ ‫مواسير‬ ‫شبكة‬ ‫وجود‬ ‫عند‬
.‫الجانبية‬ ‫الفروع‬ ‫من‬ ‫فرع‬ ‫الى‬ ‫الرئيسية‬ ‫التغذية‬
#‫المعد‬ ‫لحماية‬ ‫يستخدم‬( ‫التحكم‬ ‫كصمامات‬ ‫العكسى‬ ‫السريان‬ ‫من‬ ‫تتاثر‬ ‫التي‬ ‫ات‬Control valves)
( ‫المضخات‬ ‫مصافى‬ ‫و‬Strainers.)
#: ‫مثل‬ ‫العكسى‬ ‫السريان‬ ‫منع‬ ‫فيها‬ ‫يطلب‬ ‫حاالت‬ ‫في‬ ‫استخدامه‬ ‫يتم‬
1-( ‫المضخات‬ ‫طرد‬ ‫خط‬Pump discharge line.‫المضخة‬ ‫توقف‬ ‫عند‬ ‫العكسى‬ ‫السريان‬ ‫حدوث‬ ‫لمنع‬ )
2-( ‫البئر‬ ‫سريان‬ ‫خط‬Well flow line‫من‬ ‫سبب‬ ‫الى‬ ‫البئر‬ ‫توقف‬ ‫عند‬ ‫العكسى‬ ‫السريان‬ ‫حدوث‬ ‫لمنع‬ )
.‫األسباب‬
‫أنواعه‬1-( ‫المتأرجح‬ ‫القرص‬ ‫ذو‬ ‫صمام‬Swing check valve.)
2-‫اإليقاف‬ ‫صمام‬‫الرجوع‬ ‫عدم‬ ‫و‬(Stop check valve.)
3-‫الساندوتش‬ ‫صمام‬(Wafer check valve.)
4-( ‫رافع‬ ‫مكبس‬ ‫ذو‬ ‫صمام‬Lift check valve.)
5-( ‫القرص‬ ‫ذو‬ ‫الواحد‬ ‫االتجاه‬ ‫صمام‬Disc check valve.)

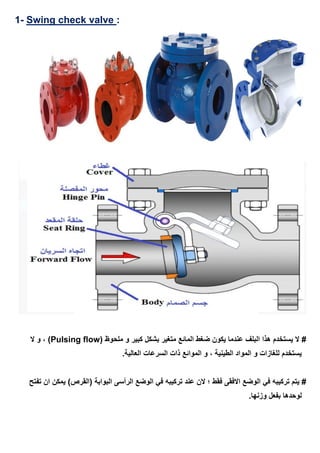

35. :Swing check valve-1
( ‫ملحوظ‬ ‫و‬ ‫كبير‬ ‫بشكل‬ ‫متغير‬ ‫المائع‬ ‫ضغط‬ ‫يكون‬ ‫عندما‬ ‫البلف‬ ‫هذا‬ ‫يستخدم‬ ‫ال‬ #Pulsing flow‫ال‬ ‫و‬ ، )
.‫العالية‬ ‫السرعات‬ ‫ذات‬ ‫الموائع‬ ‫و‬ ، ‫الطينية‬ ‫المواد‬ ‫و‬ ‫للغازات‬ ‫يستخدم‬
‫تفتح‬ ‫ان‬ ‫يمكن‬ )‫(القرص‬ ‫البوابة‬ ‫الرأسى‬ ‫الوضع‬ ‫في‬ ‫تركيبه‬ ‫عند‬ ‫الن‬ ‫؛‬ ‫فقط‬ ‫االفقى‬ ‫الوضع‬ ‫في‬ ‫تركيبه‬ ‫يتم‬ #
.‫وزنها‬ ‫بفعل‬ ‫لوحدها‬

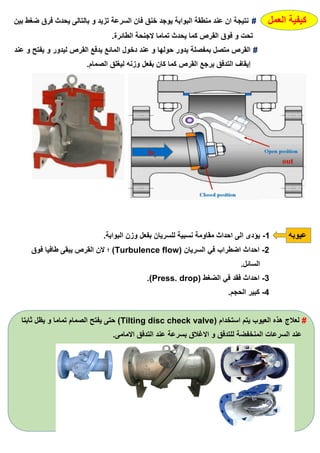

36. ‫العمل‬ ‫كيفية‬#‫بين‬ ‫ضغط‬ ‫فرق‬ ‫يحدث‬ ‫بالتالى‬ ‫و‬ ‫تزيد‬ ‫السرعة‬ ‫فان‬ ‫خنق‬ ‫يوجد‬ ‫البوابة‬ ‫منطقة‬ ‫عند‬ ‫ان‬ ‫نتيجة‬
.‫الطائرة‬ ‫الجنحة‬ ‫تماما‬ ‫يحدث‬ ‫كما‬ ‫القرص‬ ‫فوق‬ ‫و‬ ‫تحت‬
#‫عند‬ ‫و‬ ‫يفتح‬ ‫و‬ ‫ليدور‬ ‫القرص‬ ‫يدفع‬ ‫المائع‬ ‫دخول‬ ‫عند‬ ‫و‬ ‫حولها‬ ‫يدور‬ ‫بمفصلة‬ ‫متصل‬ ‫القرص‬
.‫الصمام‬ ‫ليغلق‬ ‫وزنه‬ ‫بفعل‬ ‫كان‬ ‫كما‬ ‫القرص‬ ‫يرجع‬ ‫التدفق‬ ‫إيقاف‬
‫عيوبه‬1-.‫البوابة‬ ‫وزن‬ ‫بفعل‬ ‫للسريان‬ ‫نسبية‬ ‫مقاومة‬ ‫احداث‬ ‫الى‬ ‫يؤدى‬
2-( ‫السريان‬ ‫في‬ ‫اضطراب‬ ‫احداث‬Turbulence flow‫فوق‬ ‫طافيا‬ ‫يبقى‬ ‫القرص‬ ‫الن‬ ‫؛‬ )
.‫السائل‬
3-( ‫الضغط‬ ‫في‬ ‫فقد‬ ‫احداث‬Press. drop.)
4-.‫الحجم‬ ‫كبير‬
#( ‫استخدام‬ ‫يتم‬ ‫العيوب‬ ‫هذه‬ ‫لعالج‬Tilting disc check valve‫ثابتا‬ ‫يظل‬ ‫و‬ ‫تماما‬ ‫الصمام‬ ‫يفتح‬ ‫حتى‬ )
.‫االمامى‬ ‫التدفق‬ ‫عند‬ ‫بسرعة‬ ‫االغالق‬ ‫و‬ ‫للتدفق‬ ‫المنخفضة‬ ‫السرعات‬ ‫عند‬

37. :check valveLift (Piston)-2
#.‫للتسرب‬ ‫جدا‬ ‫جيد‬ ‫مانع‬ ‫انه‬ ‫يتميز‬ ‫و‬ ، ‫فقط‬ ‫افقى‬ ‫بشكل‬ ‫تركيبه‬ ‫يتم‬
#.‫جدا‬ ‫اللزجة‬ ‫للسوائل‬ ‫أيضا‬ ‫استخدامه‬ ‫يتم‬ ‫و‬ ، ‫العالية‬ ‫التدفق‬ ‫سرعة‬ ‫و‬ ‫العالى‬ ‫الضغط‬ ‫لخدمة‬ ‫يستخدم‬
‫العمل‬ ‫كيفية‬‫منها‬ ‫يدفع‬ ‫مساحة‬ ‫وجود‬ ‫لعدم‬ ‫يرجع‬ ‫ال‬ ‫و‬ ‫فيمر‬ ‫القرص‬ ‫وزن‬ ‫على‬ ‫يتغلب‬ ‫الداخل‬ ‫المائع‬
.‫القرص‬
#: ‫القرص‬ ‫مقاومة‬ ‫اشكال‬ ‫من‬ ‫نوعين‬ ‫هناك‬1-.‫فقط‬ ‫القرص‬ ‫وزن‬
2-( ‫وياى‬ ‫القرص‬ ‫وزن‬Spring.)

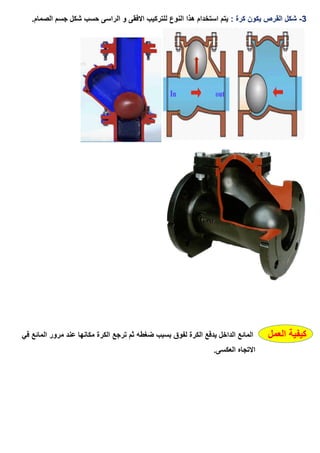

38. 3-: ‫كرة‬ ‫يكون‬ ‫القرص‬ ‫شكل‬.‫الصمام‬ ‫جسم‬ ‫شكل‬ ‫حسب‬ ‫الراسى‬ ‫و‬ ‫االفقى‬ ‫للتركيب‬ ‫النوع‬ ‫هذا‬ ‫استخدام‬ ‫يتم‬
‫العمل‬ ‫كيفية‬‫ضغطه‬ ‫بسبب‬ ‫لفوق‬ ‫الكرة‬ ‫يدفع‬ ‫الداخل‬ ‫المائع‬‫في‬ ‫المائع‬ ‫مرور‬ ‫عند‬ ‫مكانها‬ ‫الكرة‬ ‫ترجع‬ ‫ثم‬
.‫العكسى‬ ‫االتجاه‬

39. :check valveWafer (Dual plate) (Folding disc)-3
.‫الراسى‬ ‫و‬ ‫االفقى‬ ‫االتجاه‬ ‫في‬ ‫للتركيب‬ ‫يصلح‬ #
‫العمل‬ ‫كيفية‬‫المائع‬ ‫مرور‬ ‫بعد‬ ‫كان‬ ‫كما‬ ‫القرص‬ ‫ارجاع‬ ‫و‬ ‫الغلق‬ ‫على‬ ‫تساعد‬ ‫التي‬ ‫هي‬ ‫الياى‬ ‫او‬ ‫السوستة‬
(‫ال‬ ‫بعكس‬Swing check valve.‫ياي‬ ‫به‬ ‫يوجد‬ ‫ال‬ ‫و‬ ‫القرص‬ ‫وزن‬ ‫هو‬ ‫فيه‬ ‫المتحكم‬ ‫كان‬ )

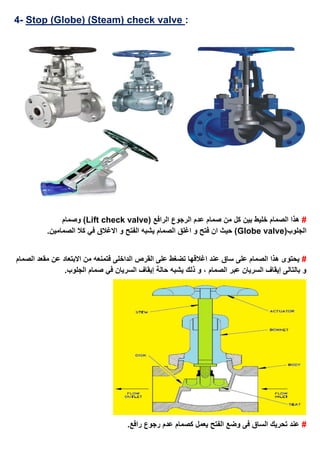

40. :check valve(Steam)lobe)Stop (G-4
#( ‫الرافع‬ ‫الرجوع‬ ‫عدم‬ ‫صمام‬ ‫من‬ ‫كل‬ ‫بين‬ ‫خليط‬ ‫الصمام‬ ‫هذا‬Lift check valve‫وصمام‬ )
(‫الجلوب‬Globe valve.‫الصمامين‬ ‫كال‬ ‫في‬ ‫االغالق‬ ‫و‬ ‫الفتح‬ ‫يشبه‬ ‫الصمام‬ ‫اغلق‬ ‫و‬ ‫فتح‬ ‫ان‬ ‫حيث‬ )
#‫اغالقه‬ ‫عند‬ ‫ساق‬ ‫على‬ ‫الصمام‬ ‫هذا‬ ‫يحتوى‬‫الصمام‬ ‫مقعد‬ ‫عن‬ ‫االبتعاد‬ ‫من‬ ‫فتمنعه‬ ‫الداخلى‬ ‫القرص‬ ‫على‬ ‫تضغط‬ ‫ا‬
.‫الجلوب‬ ‫صمام‬ ‫في‬ ‫السريان‬ ‫إيقاف‬ ‫حالة‬ ‫يشبه‬ ‫ذلك‬ ‫و‬ ، ‫الصمام‬ ‫عبر‬ ‫السريان‬ ‫إيقاف‬ ‫بالتالى‬ ‫و‬
#.‫رافع‬ ‫رجوع‬ ‫عدم‬ ‫كصمام‬ ‫يعمل‬ ‫الفتح‬ ‫وضع‬ ‫فى‬ ‫الساق‬ ‫تحريك‬ ‫عند‬

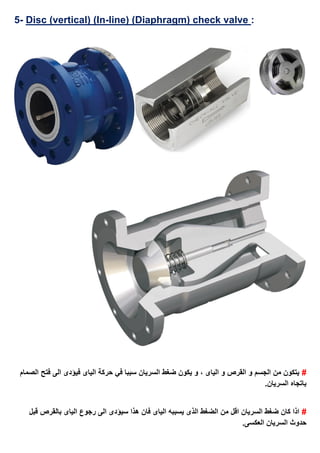

41. :check valveline) (Diaphragm)-(InDisc (vertical)-5
#‫الصمام‬ ‫فتح‬ ‫الى‬ ‫فيؤدى‬ ‫الياى‬ ‫حركة‬ ‫في‬ ‫سببا‬ ‫السريان‬ ‫ضغط‬ ‫يكون‬ ‫و‬ ، ‫الياى‬ ‫و‬ ‫القرص‬ ‫و‬ ‫الجسم‬ ‫من‬ ‫يتكون‬
.‫السريان‬ ‫باتجاه‬
#‫قبل‬ ‫بالقرص‬ ‫الياى‬ ‫رجوع‬ ‫الى‬ ‫سيؤدى‬ ‫هذا‬ ‫فان‬ ‫الياى‬ ‫يسببه‬ ‫الذى‬ ‫الضغط‬ ‫من‬ ‫اقل‬ ‫السريان‬ ‫ضغط‬ ‫كان‬ ‫اذا‬
.‫العكسى‬ ‫السريان‬ ‫حدوث‬

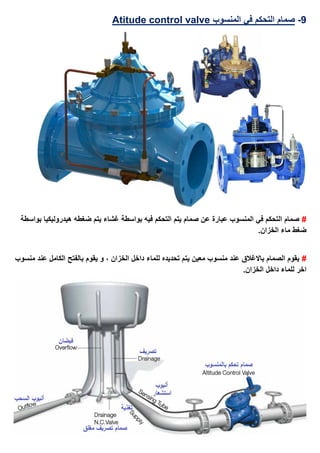

42. 0-‫المنسوب‬ ‫في‬ ‫التحكم‬ ‫صمام‬Atitude control valve
#‫بواسطة‬ ‫هيدروليكيا‬ ‫ضغطه‬ ‫يتم‬ ‫غشاء‬ ‫بواسطة‬ ‫فيه‬ ‫التحكم‬ ‫يتم‬ ‫صمام‬ ‫عن‬ ‫عبارة‬ ‫المنسوب‬ ‫في‬ ‫التحكم‬ ‫صمام‬
.‫الخزان‬ ‫ماء‬ ‫ضغط‬
#‫منسوب‬ ‫عند‬ ‫الكامل‬ ‫بالفتح‬ ‫يقوم‬ ‫و‬ ، ‫الخزان‬ ‫داخل‬ ‫للماء‬ ‫تحديده‬ ‫يتم‬ ‫معين‬ ‫منسوب‬ ‫عند‬ ‫باالغالق‬ ‫الصمام‬ ‫يقوم‬
.‫الخزان‬ ‫داخل‬ ‫للماء‬ ‫اخر‬

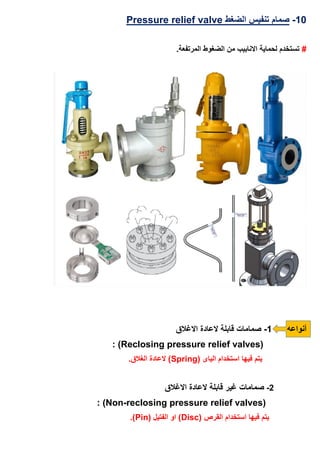

43. 13-‫الضغط‬ ‫تنفيس‬ ‫صمام‬Pressure relief valve
#.‫المرتفعة‬ ‫الضغوط‬ ‫من‬ ‫االنابيب‬ ‫لحماية‬ ‫تستخدم‬
‫أنواعه‬1-‫االغالق‬ ‫العادة‬ ‫قابلة‬ ‫صمامات‬
(Reclosing pressure relief valves: )
( ‫الياى‬ ‫استخدام‬ ‫فيها‬ ‫يتم‬Spring.‫الغالق‬ ‫العادة‬ )
2-‫االغالق‬ ‫العادة‬ ‫قابلة‬ ‫غير‬ ‫صمامات‬
Non-reclosing pressure relief valves): )
( ‫القرص‬ ‫استخدام‬ ‫فيها‬ ‫يتم‬Disc( ‫الفتيل‬ ‫او‬ )Pin.)

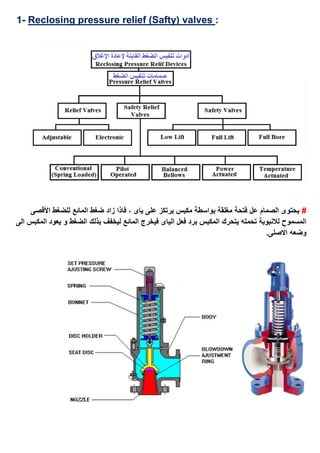

44. :valves(Safty)Reclosing pressure relief-1
#‫األقصى‬ ‫للضغط‬ ‫المائع‬ ‫ضغط‬ ‫زاد‬ ‫فاذا‬ ، ‫ياى‬ ‫على‬ ‫يرتكز‬ ‫مكبس‬ ‫بواسطة‬ ‫مغلقة‬ ‫فتحة‬ ‫عل‬ ‫الصمام‬ ‫يحتوى‬
‫الضغط‬ ‫بذلك‬ ‫ليخفف‬ ‫المائع‬ ‫فيخرج‬ ‫الياى‬ ‫فعل‬ ‫برد‬ ‫المكبس‬ ‫يتحرك‬ ‫تحمله‬ ‫لالنبوبة‬ ‫المسموح‬‫يعود‬ ‫و‬‫ال‬‫الى‬ ‫مكبس‬
.‫االصلى‬ ‫وضعه‬

45. :valvespressure reliefreclosing-Non-2

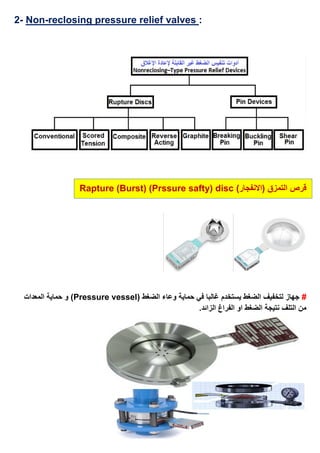

)‫(االنفجار‬ ‫التمزق‬ ‫قرص‬Rapture (Burst) (Prssure safty) disc
#( ‫الضغط‬ ‫وعاء‬ ‫حماية‬ ‫في‬ ‫غالبا‬ ‫يستخدم‬ ‫الضغط‬ ‫لتخفيف‬ ‫جهاز‬Pressure vessel‫المعدات‬ ‫حماية‬ ‫و‬ )
.‫الزائد‬ ‫الفراغ‬ ‫او‬ ‫الضغط‬ ‫نتيجة‬ ‫التلف‬ ‫من‬

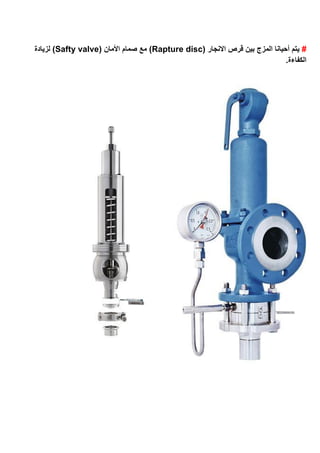

46. #( ‫االنجار‬ ‫قرص‬ ‫بين‬ ‫المزج‬ ‫أحيانا‬ ‫يتم‬Rapture disc( ‫األمان‬ ‫صمام‬ ‫مع‬ )Safty valve‫لزيادة‬ )
.‫الكفاءة‬

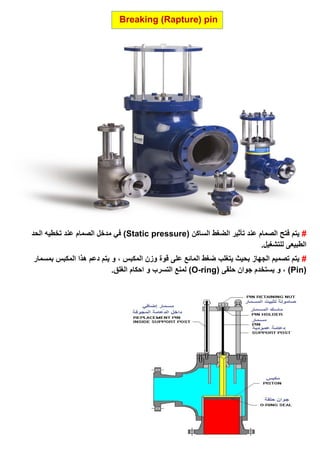

47. Breaking (Rapture) pin
#( ‫الساكن‬ ‫الضغط‬ ‫تأثير‬ ‫عند‬ ‫الصمام‬ ‫فتح‬ ‫يتم‬Static pressure‫الحد‬ ‫تخطيه‬ ‫عند‬ ‫الصمام‬ ‫مدخل‬ ‫في‬ )
.‫للتشغيل‬ ‫الطبيعى‬
#‫بمسمار‬ ‫المكبس‬ ‫هذا‬ ‫دعم‬ ‫يتم‬ ‫و‬ ، ‫المكبس‬ ‫وزن‬ ‫قوة‬ ‫على‬ ‫المائع‬ ‫ضغط‬ ‫يتغلب‬ ‫بحيث‬ ‫الجهاز‬ ‫تصميم‬ ‫يتم‬
(Pin‫و‬ ، )( ‫حلقى‬ ‫جوان‬ ‫يستخدم‬O-ring.‫الغلق‬ ‫احكام‬ ‫و‬ ‫التسرب‬ ‫لمنع‬ )

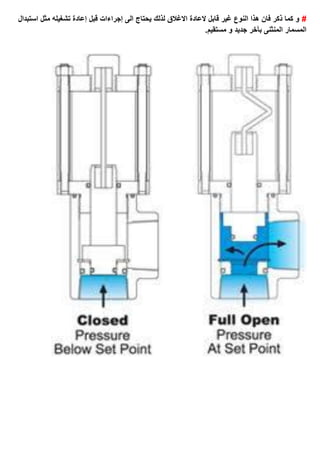

48. #‫استبدال‬ ‫مثل‬ ‫تشغيله‬ ‫إعادة‬ ‫قبل‬ ‫إجراءات‬ ‫الى‬ ‫يحتاج‬ ‫لذلك‬ ‫االغالق‬ ‫العادة‬ ‫قابل‬ ‫غير‬ ‫النوع‬ ‫هذا‬ ‫فان‬ ‫ذكر‬ ‫كما‬ ‫و‬
.‫مستقيم‬ ‫و‬ ‫جديد‬ ‫بآخر‬ ‫المنثنى‬ ‫المسمار‬
