Hydraulic machines 2
- 1. آلت هيدروليكية المحاضرة الثانية
- 2. توزيع المقرر عليأسابيع الفصل الدراسي موضوع المحاضرة السبوع مقدمة الول المضخات وأنواعها الثاني مضخات الطرد المركزي الثالث المضخات التربينية والغاطسة الرابع أنواع المضخات الخري الخامس خصائص السريان في مضخات الطرد المركزي السادس منحنيات الداء ) الضغط والتصرف- القدرة الكفاءة ( السابع إمتحان نصف العام الثامن إختيار المضخات - التكهف التاسع صيانة وتشغيل المضخات العاشر حواقن الكيماويات في الري الضغطي الحادي الصمامات والنظم الهيدرولية عشر الثاني عشر المضاغط - التوربينات – الرفاصات الثالث عشر المتحان العملي الرابع
- 3. تصنيف المضخات وأنواعها الهداف: أن يكون الطالب قادرا علي: معرفة تصنيف المضخات معرفة حدود استخدام النواع المختلفة منها. الوسائل المساعدة : الطلع علي المراجع المذكورة سابقا رسومات وأشكال حركية
- 4. أنواع المضخات تقسم المضخاتاول علي أساس أنها طريقة أو وسيلة لضافة طاقة الى المائع، و تقسيم كل المضخات الى قسمان رئيسيان هما: المضخات الدينامية الدواره. المضخات اليجابية
- 5. 1 – المضخاتالدينامية الدواره Dynamic pumps : – تضيف الطاقة باستمرار لتتحول الطاقة المضافة الى سرعة ثم الى طاقة ضغط – تستخدم في نظم الرى والصرف ومنها المضخات الطاردة المركزية. – يتحكم في التصرف عن طريق صمام الطرد مباشرة. – تستعمل في حالة المياه غير العميقة أو القريبة من السطح. طرق انشاء ومعدات الري
- 6. 2 – المضخاتاليجابية Displacement pumps تضيف الطاقة دوريا وتتحول الى طاقة ضغط – مباشرة، لها سعة محدودة، – تستخدم في حقن الكيماويات خلل نظم الرى – الحديثة حيث تعطى ضغوطا عالية وبتصرفات صغيرة، يتناسب التصرف طرديا مع السرعة الدورانية لها، – يتم التحكم في التصرف عن طريق دائرة رجوع – وليس عن طريق صمام الطرد. طرق انشاء ومعدات الري

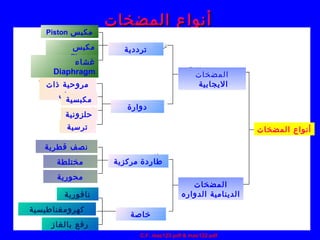

- 7. أنواع المضخات مكبس Piston مكبس ترددية Plunger غشاء Diaphragm المضخات مروحية ذات اليجابية ريش مكبسية دوارة حلزونية ترسية أنواع المضخات نصف قطرية مختلطة طاردة مركزية محورية المضخات نافورية الدينامية الدواره كهرومغناطيسية خاصة رفع بالغاز C.F. mac123 pdf & mac122 pdf
- 8. الفرق بين المضخاتاليجابية والمضخات الدينامية المضخات اليجابية تعطي حجم معين من السائل في فترة محددة ثم يتوقف اندفاع السائل لفترة أخري أثناء دورة تشغيل واحدة، المضخات الدينامية الدوارة تعطى تصرفا مستمرا للسائل هناك فروق أخري موضحة بجدول 1.
- 9. مضخة إيجابية مضخة طاردة مركزية وجة المقارنة منخفضة عالية سرعة الدوران كبير صغير وبالتالى الوزن اقل والثمن اقل الحجم تتأكل اجزاءها بسرعة اكبر تأكل اجزاءها بسرعة اقل لن تأكل الجزاء الخلوصات بين الجزاء المتحركة كبير نسبيا. تحتوى صمامات تسبب ل توجد صمامات مما يسهل عملية الصيانة صعوبة في الصيانة الصيانة تعطي تصرف محدد عند يرتبط التصرف والضاغط والسرعة التصرف سرعة ثابته ومعدلت معا ، ومعدلت التصرف عالية تصل التصرف تصل الي 52 الي 000004 لتر/دقيقة ولكن عند لتر/دقيقة صغوط محدودة طرق انشاء ومعدات الري
- 10. مضخة إيجابية مضخة طاردة مركزية وجة المقارنة اقل ، ويصل الى 002 بار يعتمد على قدرة المحرك ومدى تحمل اجزاء الضاغط المضخة والنابيب للضغط لذلك تزود بصمام امان، يصل الضغط الى 006 بار يصل التصرف الى 5.1 م3/ث غيرمرغوبة في محددات يصل التصرف الى 01م3/ التصنع الغذائى لتسرب زيت التزييت لكراس الستخدام ث التحميل الى غرفة المضخة. تمتاز بأنها ذاتية التحضير غالبا تحتاج الي تحضير التشغيل لكي تمتلىء المضخة بالماء قبل بدء التشغيل يعتمد الرتفاع في ضغط الماء علي أبعاد يتأثر الضغط كثيرا بمعدل الداء المضخة وسرعتها ول يتأثر الضغط كثيرا التصرف بمعدل التصرف طرق انشاء ومعدات الري
- 11. مقارنة بين أداءالمضخات الطاردة المركزية والمضخات اليجابية C.F. mac123 pdf & mac122 pdf
- 12. اول :- المضخاتالدينامية الدوراه يمثلها المضخات الطاردة المركزية تسمي بالمضخات الطاردة المركزية لن السائل يندفع من مدخلها الي مخرجها بواسطة القوة الطاردة المركزية التي يبذلها عضو المضخة الدوار. تستعمل في حالة المياه غير العميقة أو القريبة من السطح.
- 13. تمتاز المضخة الطاردةالمركزية بالتي: بساطة التصميم. رخص الثمن. انخفاض مستوي الضوضاء عند التشغيل. انتظام سريان الماء وبدون إضطرابات. إنخفاض تكاليف الصيانة.
- 14. تقس ي مالمضخات الطاردة المركزية تقسم علي حسب شكل وخصائص القالب الدوار ) (Impellerالى : 1 – مضخات السريان نصف ق طرى: ينساب الماء من المروحة قطريا Radial flow pumps 2 – مضخات السريان المحورى : ينساب الماء محوريا Axial flow pumps Mixed flow 3 – مضخات السريان المختلط طرق انشاء ومعدات الري pumps
- 15. حواجز كل من المضخات الطاردة المركزية او المروحية المروح ة تشتمل العضو الدوا ريشة عل ي مروحة دواره فى المضخة الطاردة المركزية ينساب الماء من المروحة قطريا Radial flow ريشة العضو الدوار في المضخة المروحية ينساب الماء محوريا ريشة ريشة العضو الدوار Axial flow حواجز المروح ة قد ينساب الماء من المراوح في اتجاه مابين ريشة القطرى والمحورى وتسمى بمضخات السريان العضو الدوار Sondhi المختلط . Mixed flow
- 16. كما تقسم حسبالتصميم والستخدام الى : Volute pumps الحلزونية 1 – المضخة Diffuser الناشرة 2 – المضخة Turbin pumps التوربينية 3 – المضخة Propeller pumps المروحية 4 – المضخة طرق انشاء ومعدات الري

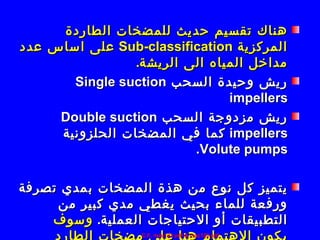

- 17. هناك تقسيم حديثللمضخات الطاردة المركزية Sub-classificationعلى اساس عدد مداخل المياه الى الريشة. ريش وحيدة السحب Single suction impellers ريش مزدوجة السحب Double suction impellersكما في المضخات الحلزونية .Volute pumps يتميز كل نوع من هذة المضخات بمدي تصرفة ورفعة للماء بحيث يغطي مدي كبير من التطبيقات أو الحتياجات العملية. وسوف C.F. mac123 pdf & mac122 pdf
