Shanghai Meetup - Jan 2018

1. ALLUXIO – 分布式存储系统的统一
入口

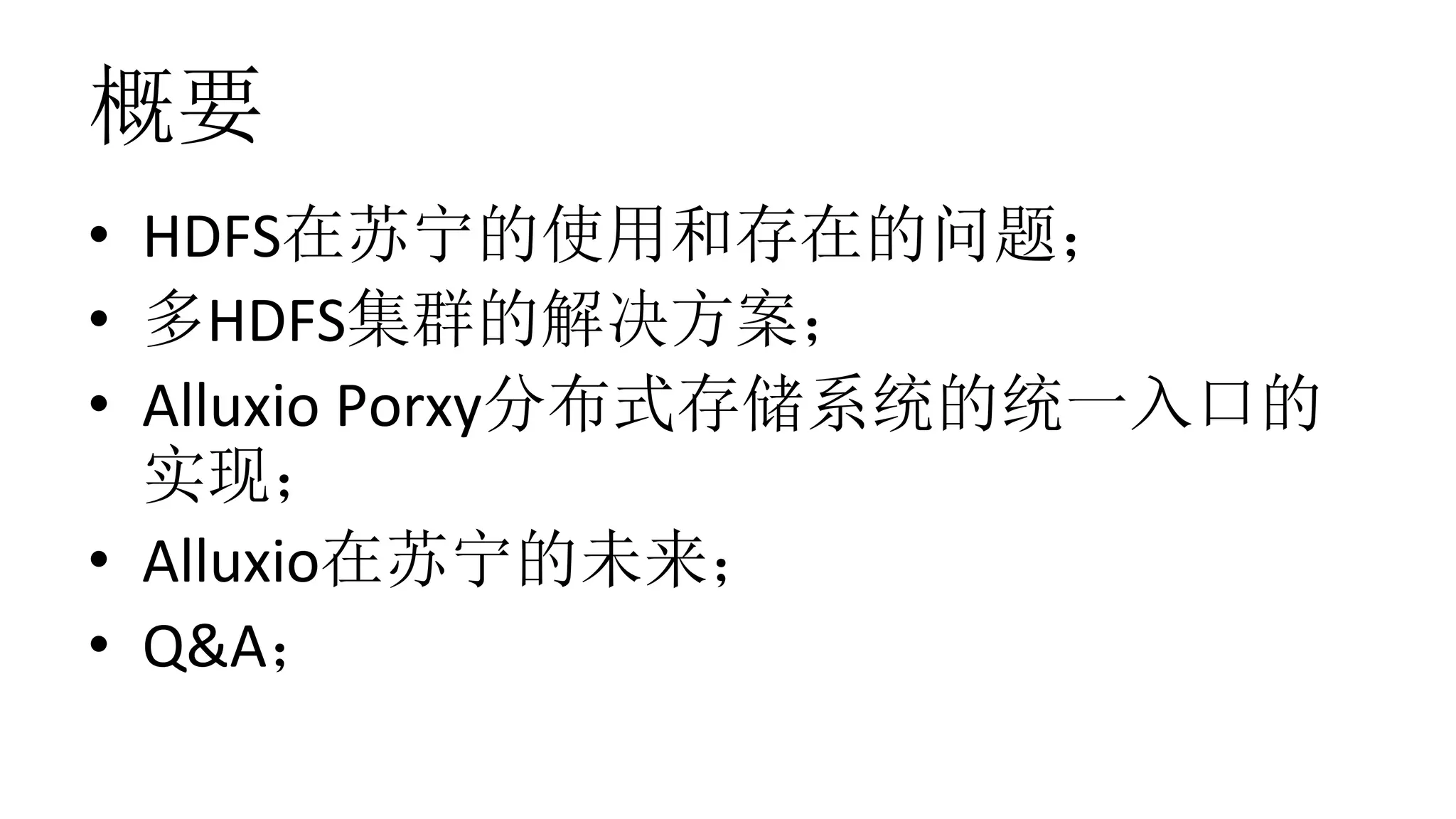

2. 概要
• HDFS在苏宁的使用和存在的问题；
• 多HDFS集群的解决方案；
• Alluxio Porxy分布式存储系统的统一入口的
实现；
• Alluxio在苏宁的未来；
• Q&A；

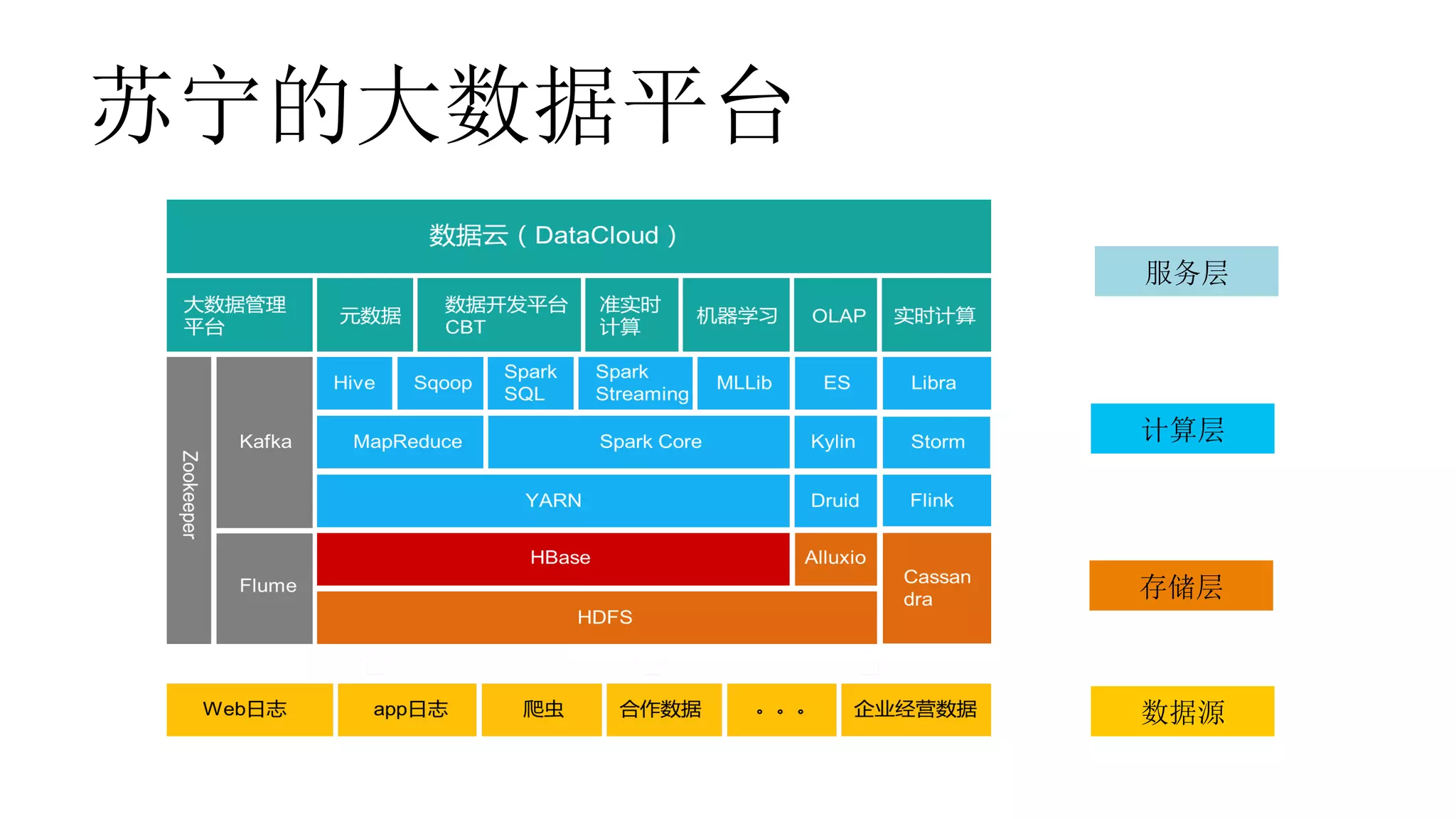

3. 苏宁的大数据平台
数据源
存储层
计算层
服务层

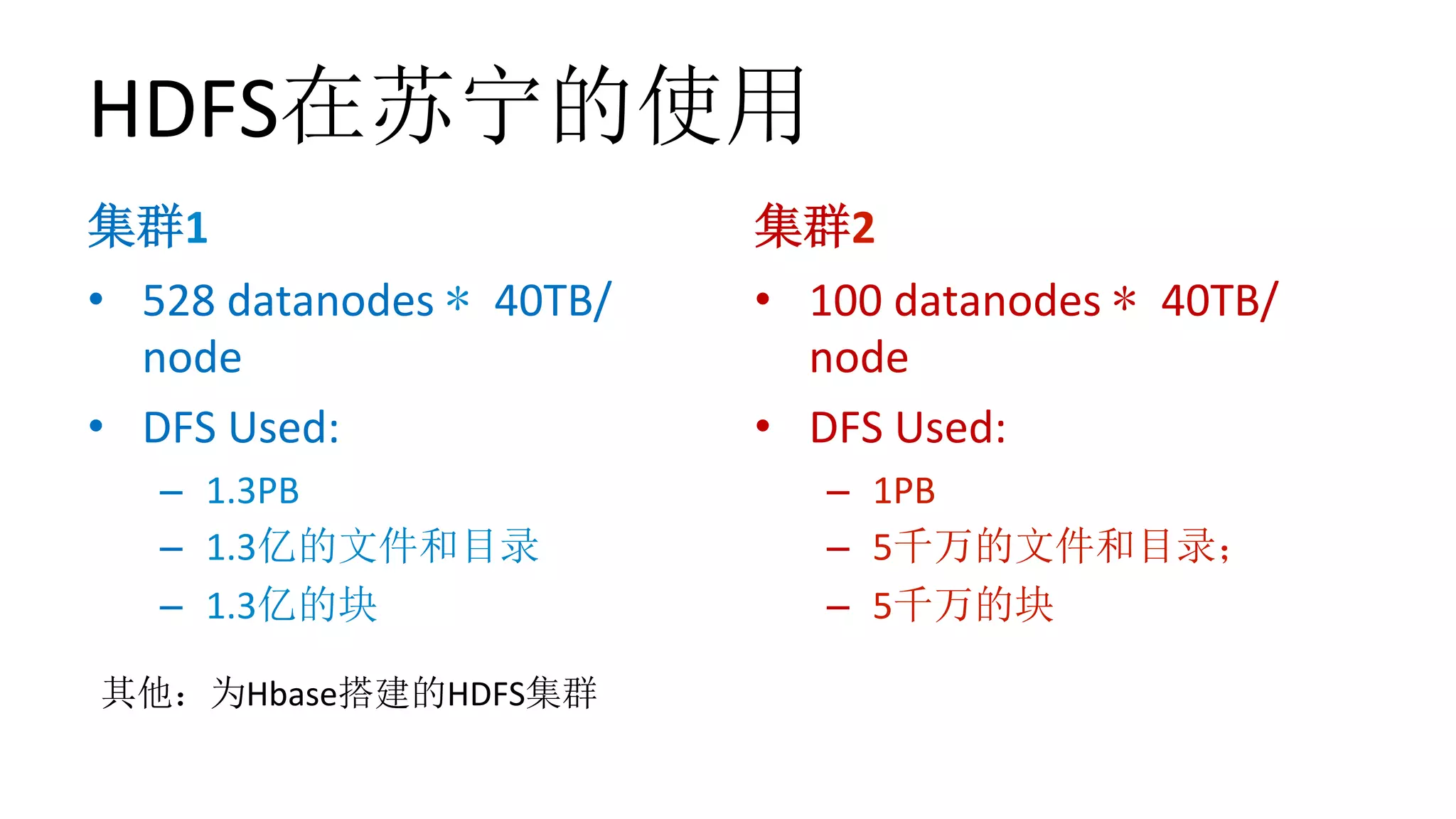

4. HDFS在苏宁的使用
集群1
• 528 datanodes * 40TB/
node
• DFS Used:
– 1.3PB
– 1.3亿的文件和目录
– 1.3亿的块
集群2
• 100 datanodes * 40TB/
node
• DFS Used:
– 1PB
– 5千万的文件和目录；
– 5千万的块
其他：为Hbase搭建的HDFS集群

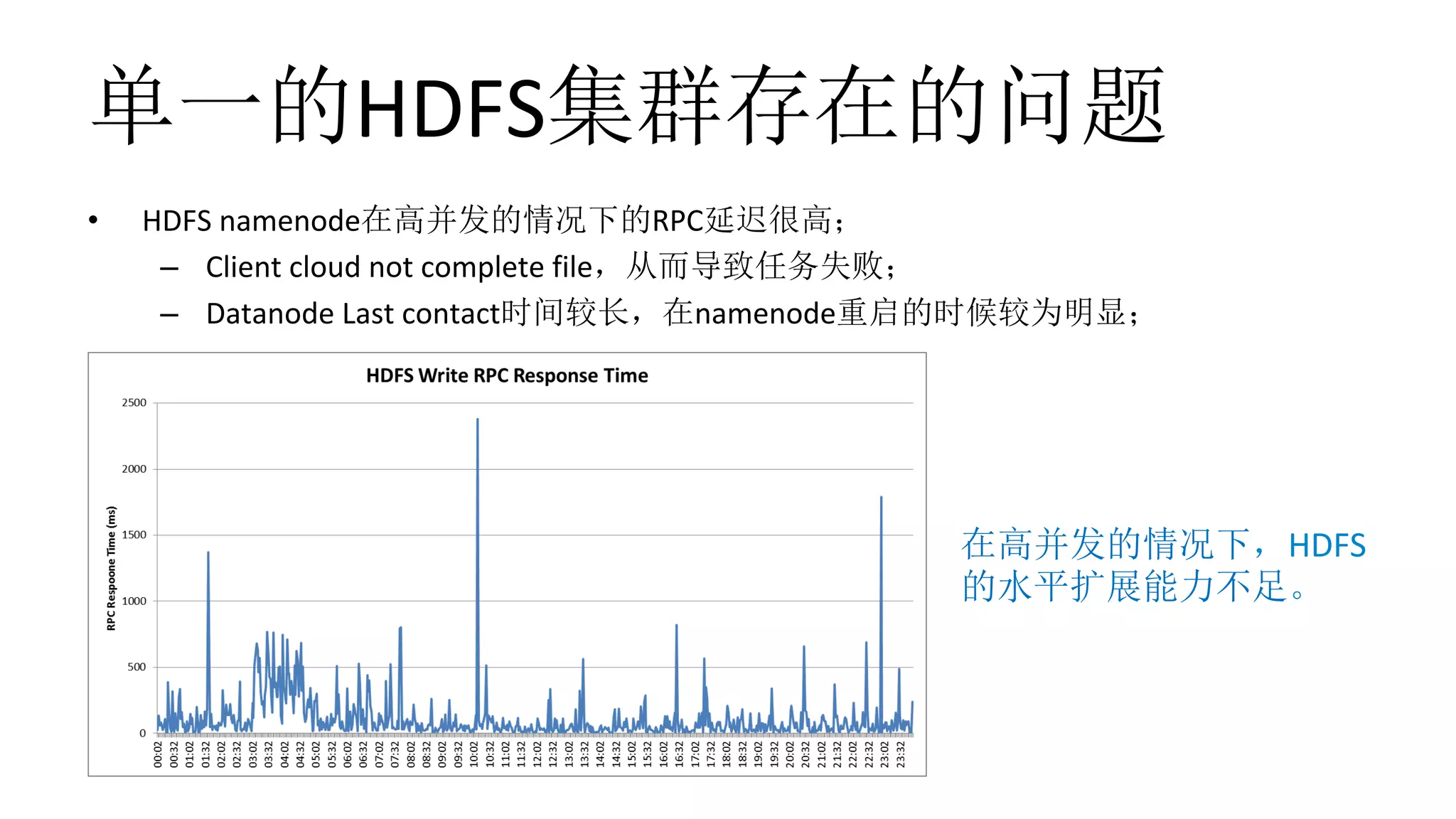

5. 单一的HDFS集群存在的问题
• HDFS namenode在高并发的情况下的RPC延迟很高；
– Client cloud not complete file，从而导致任务失败；
– Datanode Last contact时间较长，在namenode重启的时候较为明显；
在高并发的情况下，HDFS
的水平扩展能力不足。

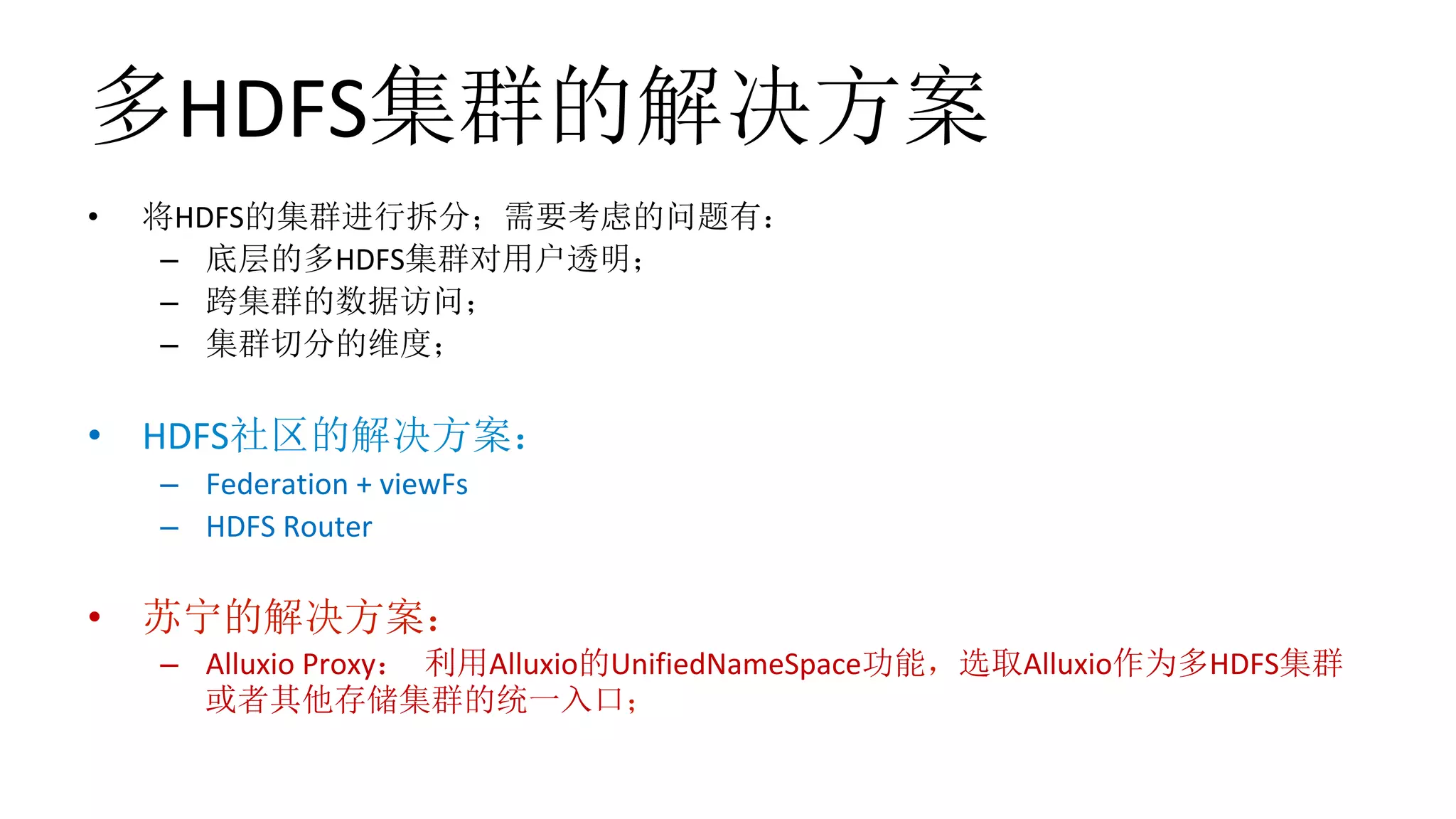

6. 多HDFS集群的解决方案
• 将HDFS的集群进行拆分；需要考虑的问题有：
– 底层的多HDFS集群对用户透明；
– 跨集群的数据访问；
– 集群切分的维度；
• HDFS社区的解决方案：
– Federation + viewFs
– HDFS Router
• 苏宁的解决方案：
– Alluxio Proxy： 利用Alluxio的UnifiedNameSpace功能，选取Alluxio作为多HDFS集群
或者其他存储集群的统一入口；

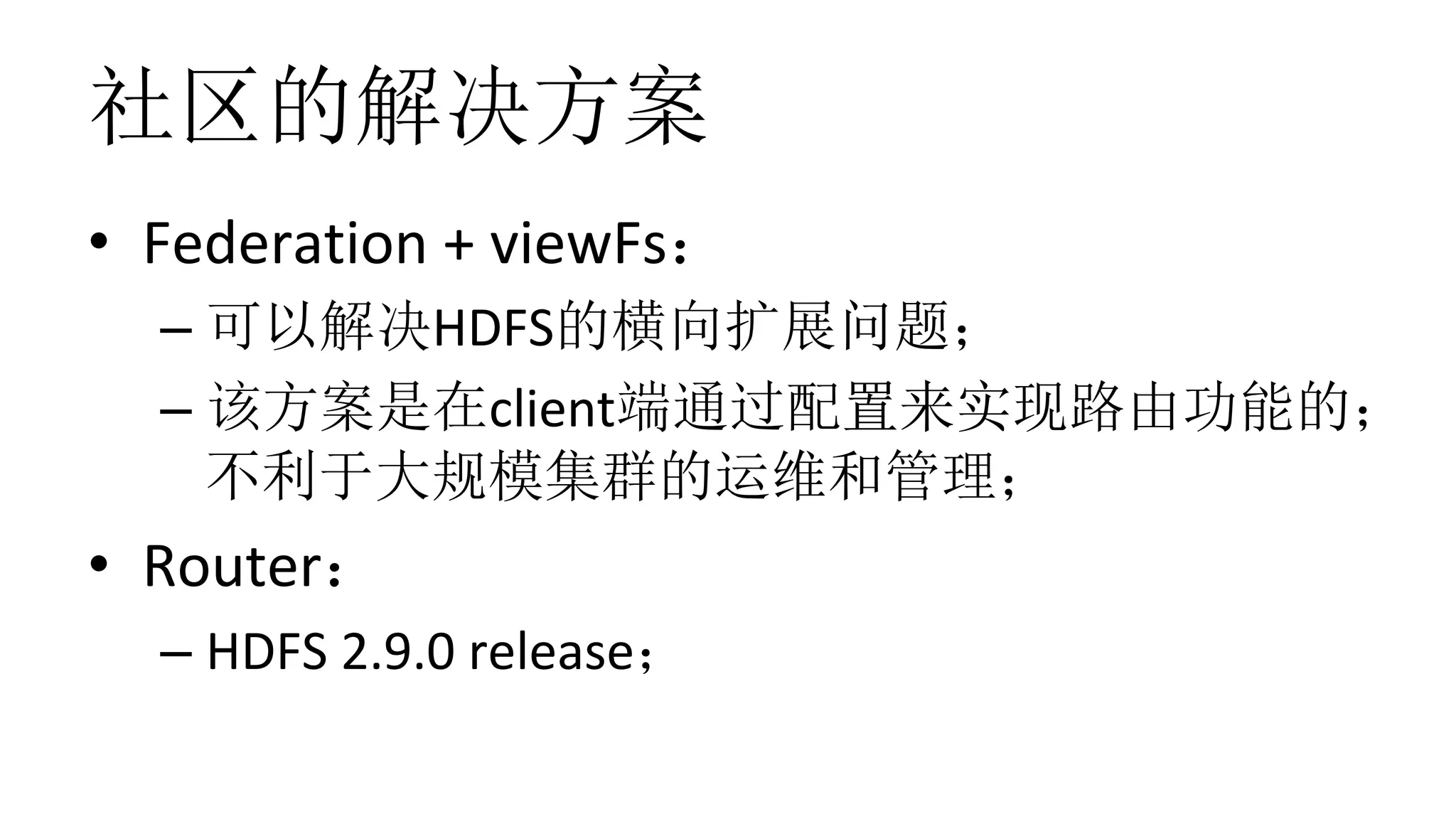

7. 社区的解决方案
• Federation + viewFs：
– 可以解决HDFS的横向扩展问题；
– 该方案是在client端通过配置来实现路由功能的；
不利于大规模集群的运维和管理；
• Router：
– HDFS 2.9.0 release；

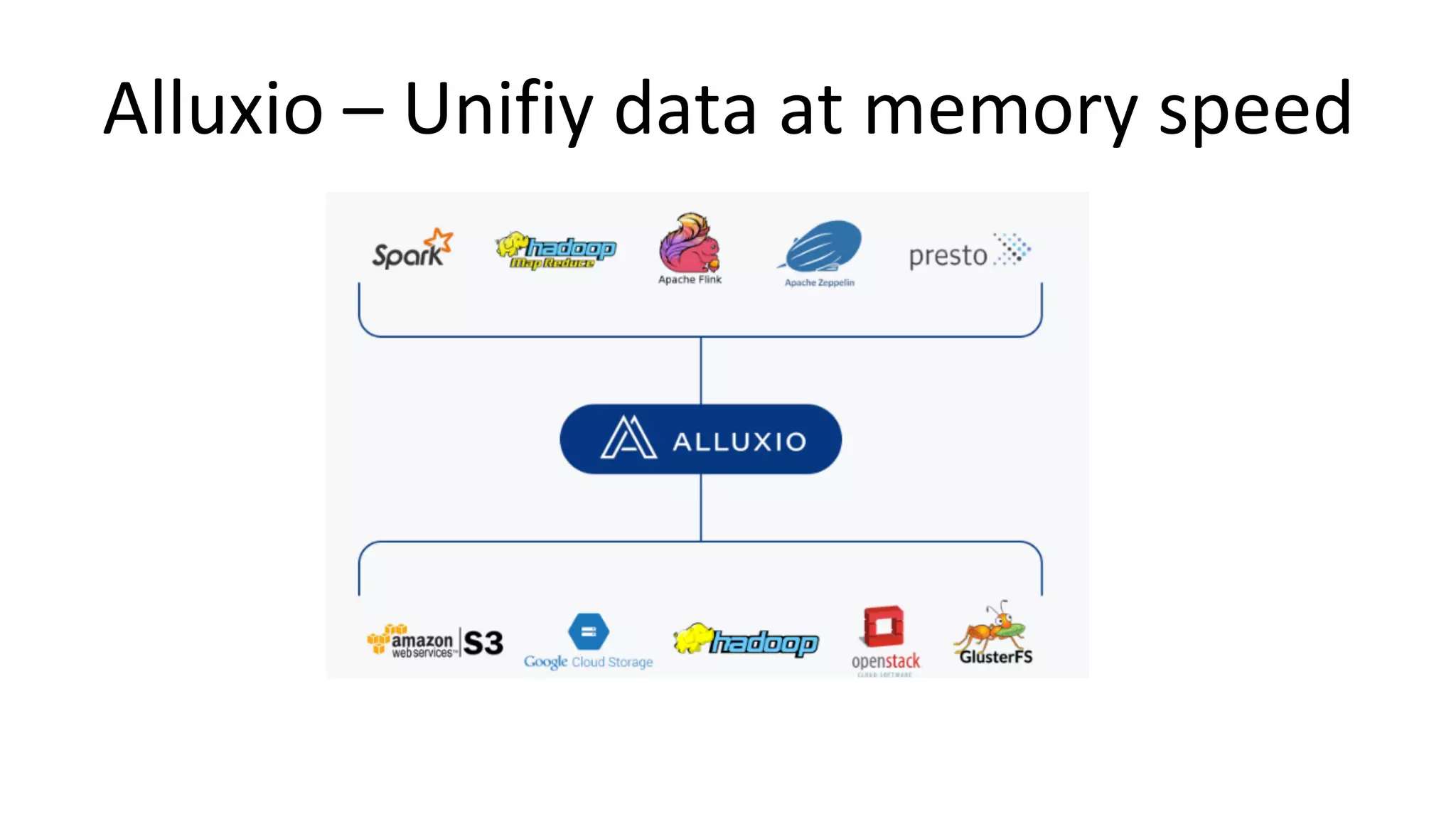

8. Alluxio – Unifiy data at memory speed

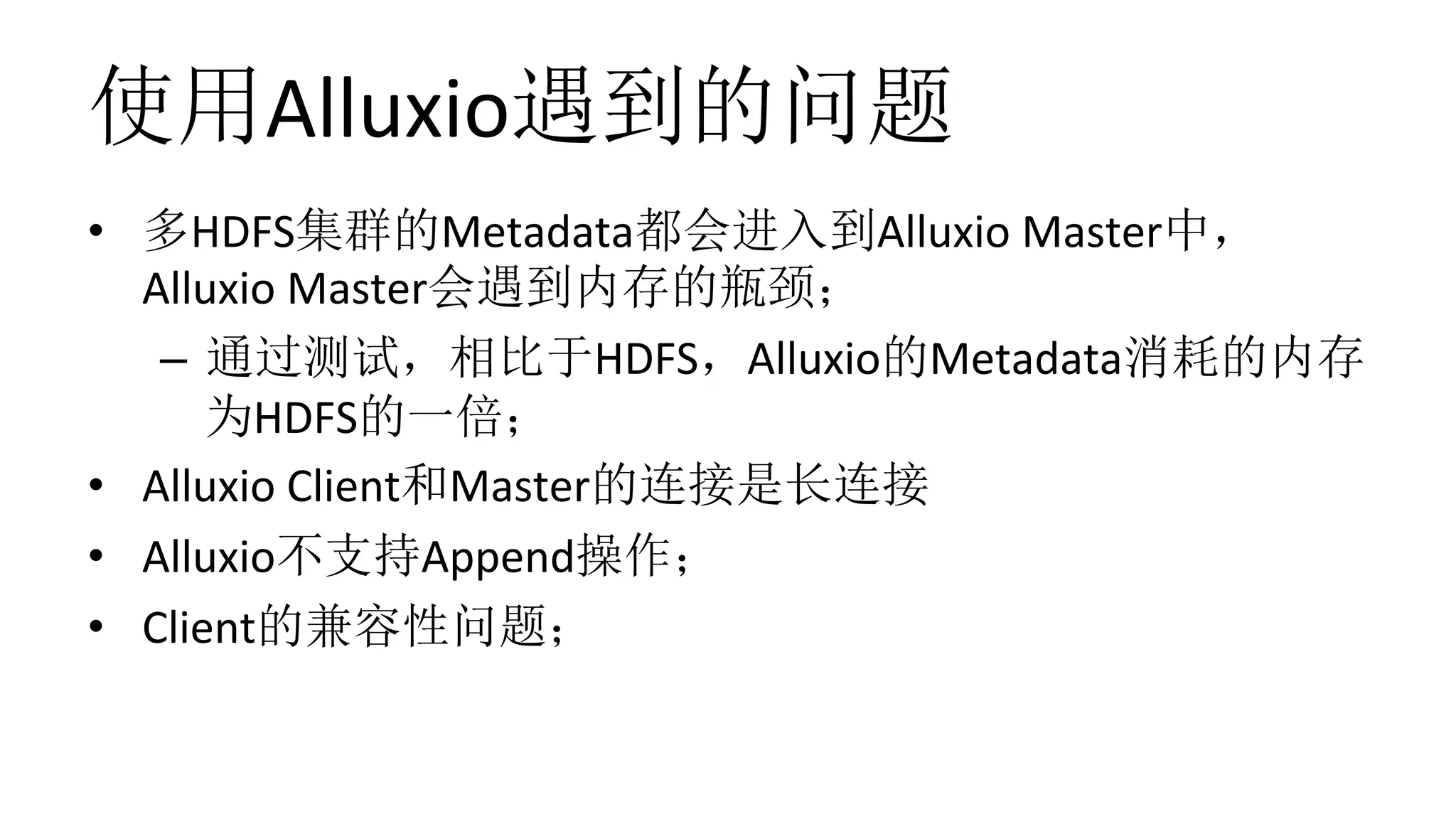

9. 使用Alluxio遇到的问题
• 多HDFS集群的Metadata都会进入到Alluxio Master中，
Alluxio Master会遇到内存的瓶颈；
– 通过测试，相比于HDFS，Alluxio的Metadata消耗的内存
为HDFS的一倍；
• Alluxio Client和Master的连接是长连接
• Alluxio不支持Append操作；
• Client的兼容性问题；

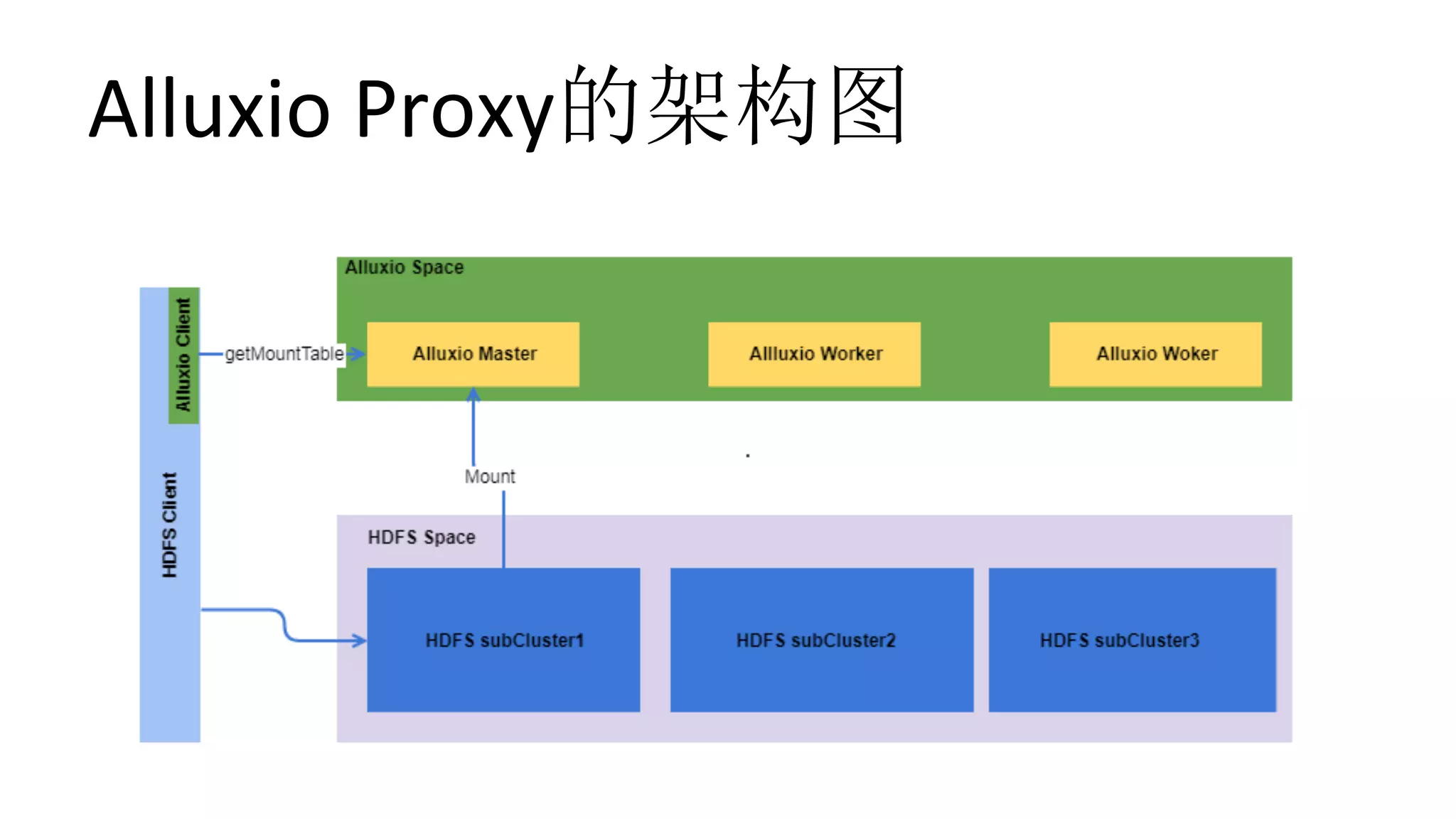

10. Alluxio Proxy的架构图

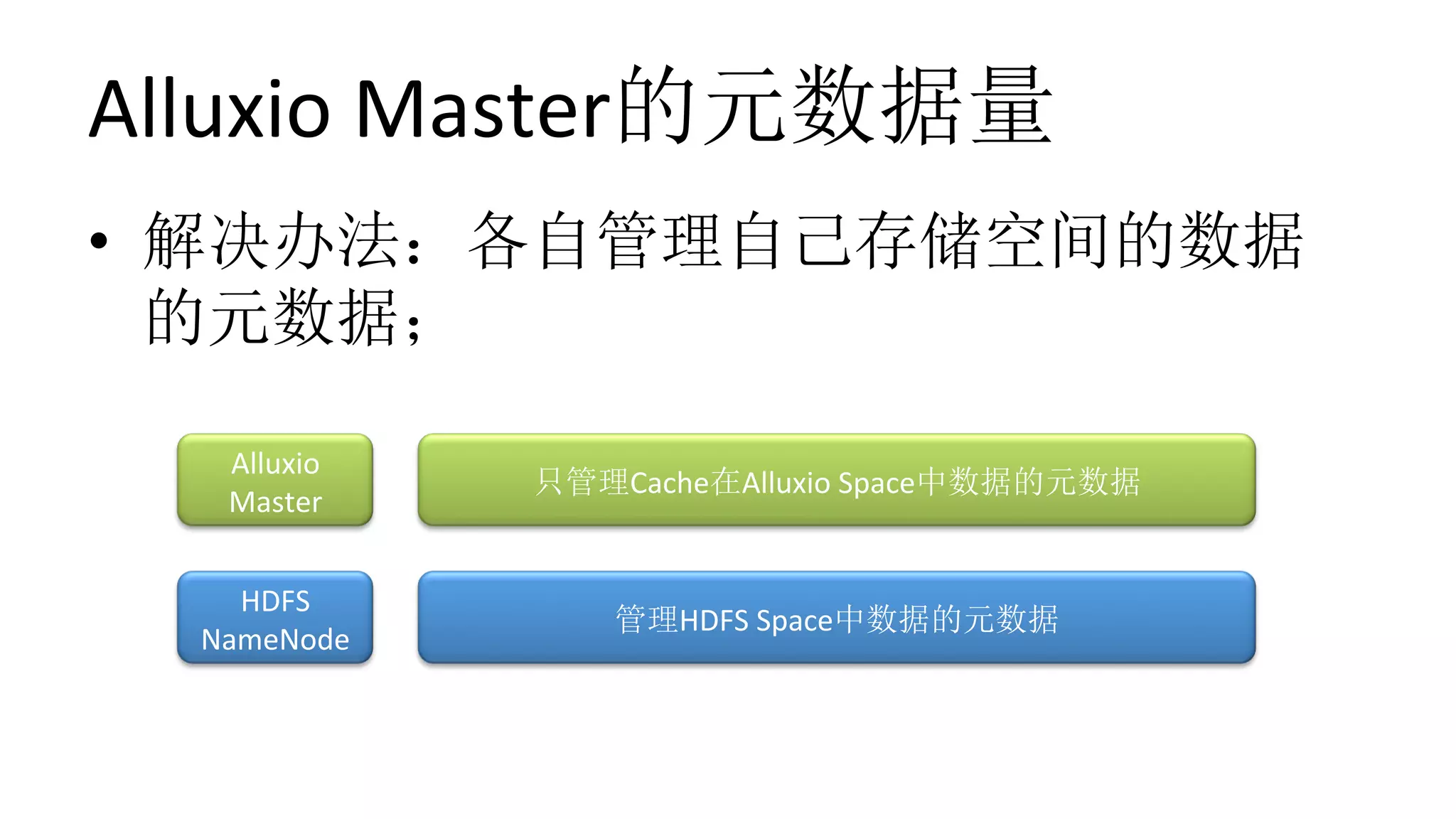

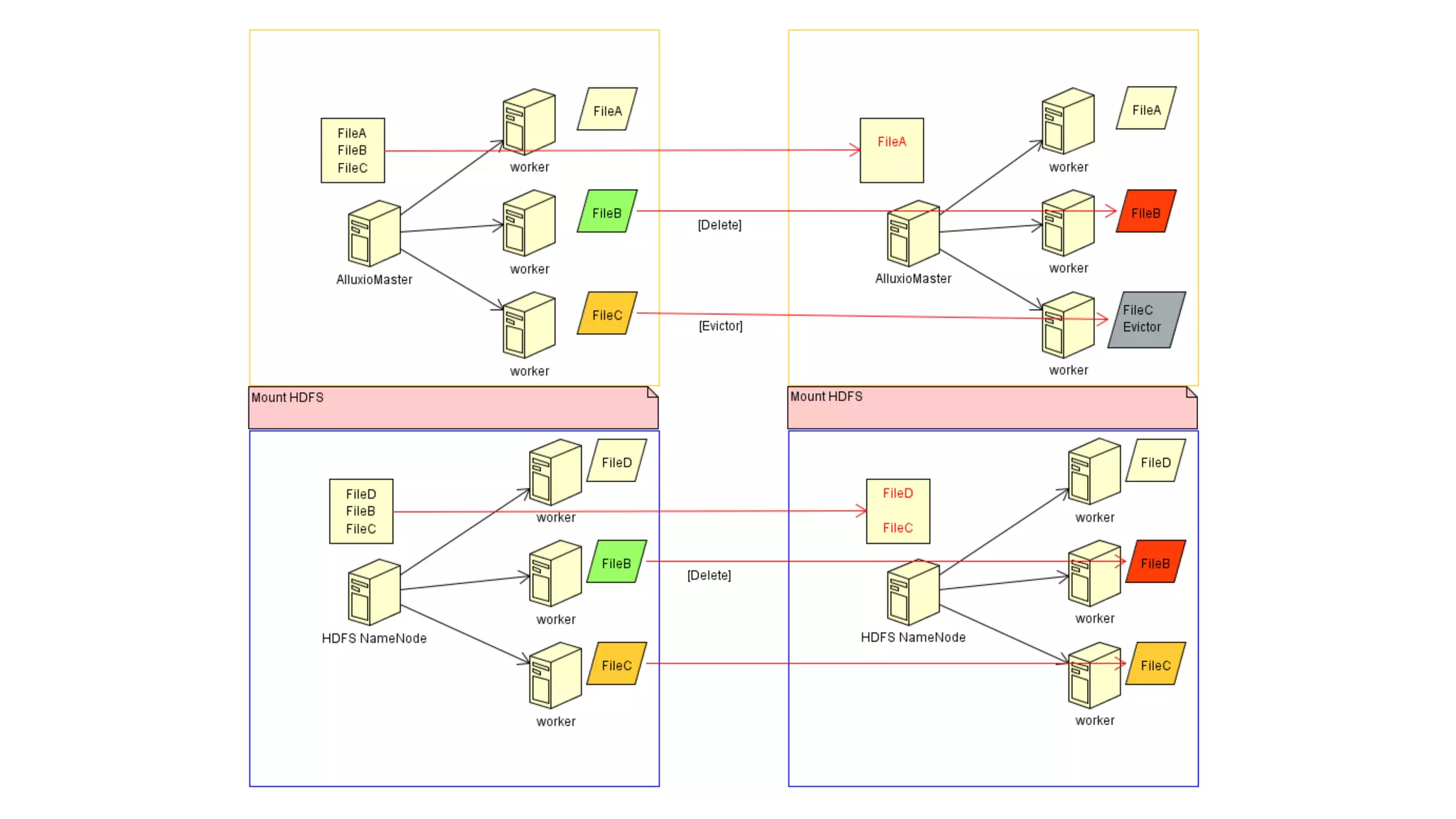

11. Alluxio Master的元数据量
• 解决办法：各自管理自己存储空间的数据
的元数据；
Alluxio
Master
HDFS
NameNode
只管理Cache在Alluxio Space中数据的元数据
管理HDFS Space中数据的元数据

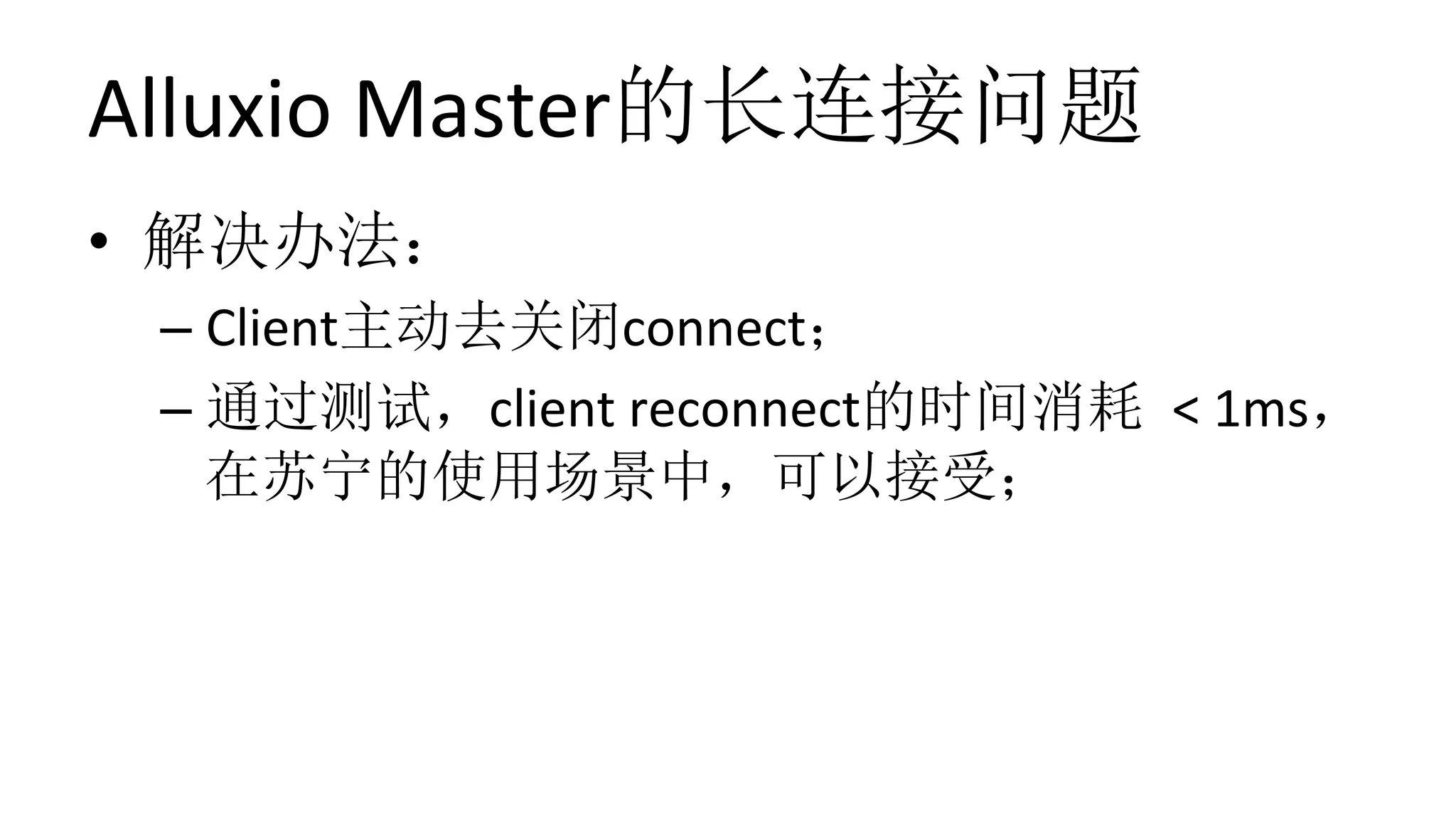

13. Alluxio Master的长连接问题
• 解决办法：
– Client主动去关闭connect；
– 通过测试，client reconnect的时间消耗 < 1ms，
在苏宁的使用场景中，可以接受；

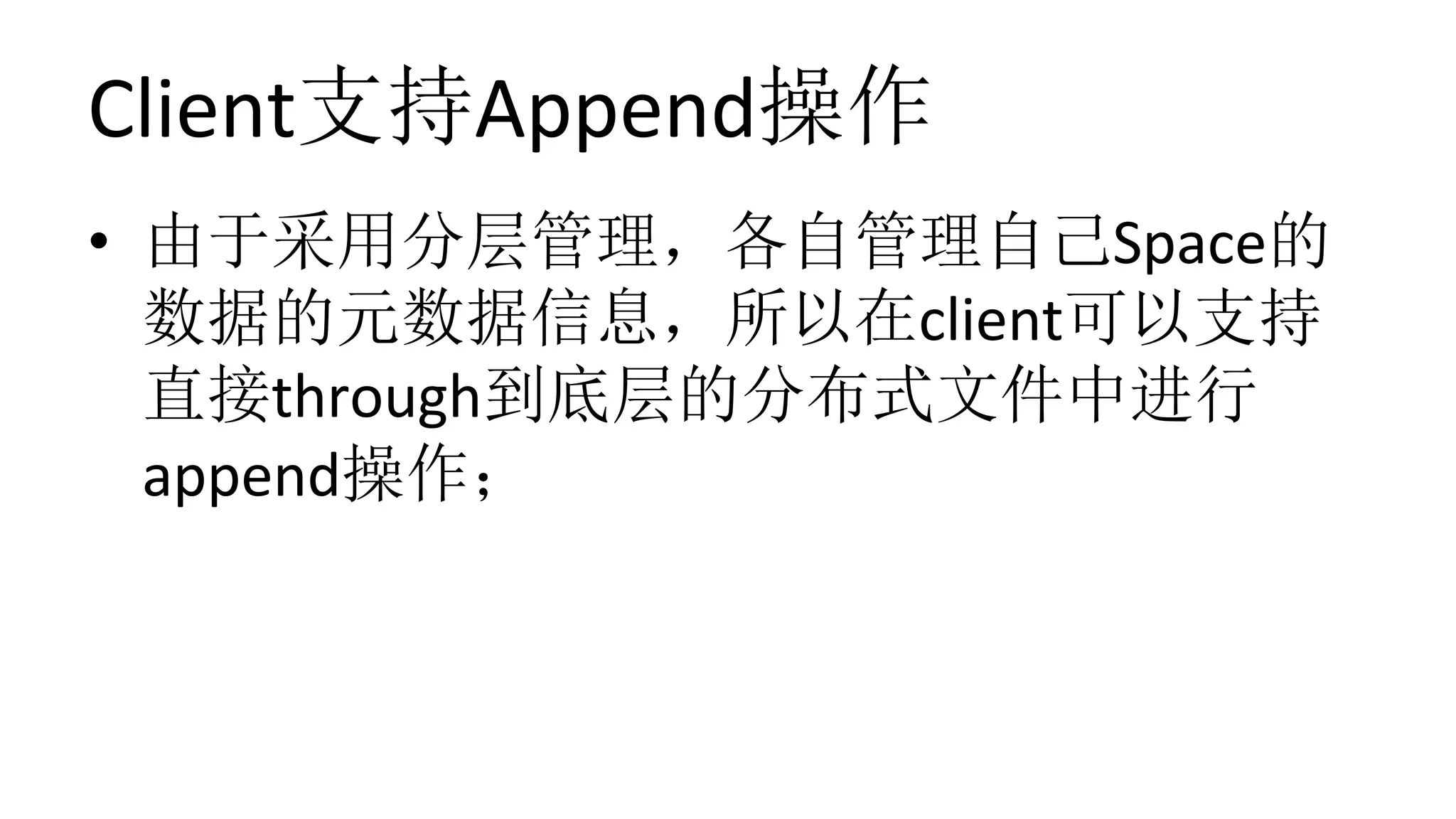

14. Client支持Append操作
• 由于采用分层管理，各自管理自己Space的
数据的元数据信息，所以在client可以支持
直接through到底层的分布式文件中进行
append操作；

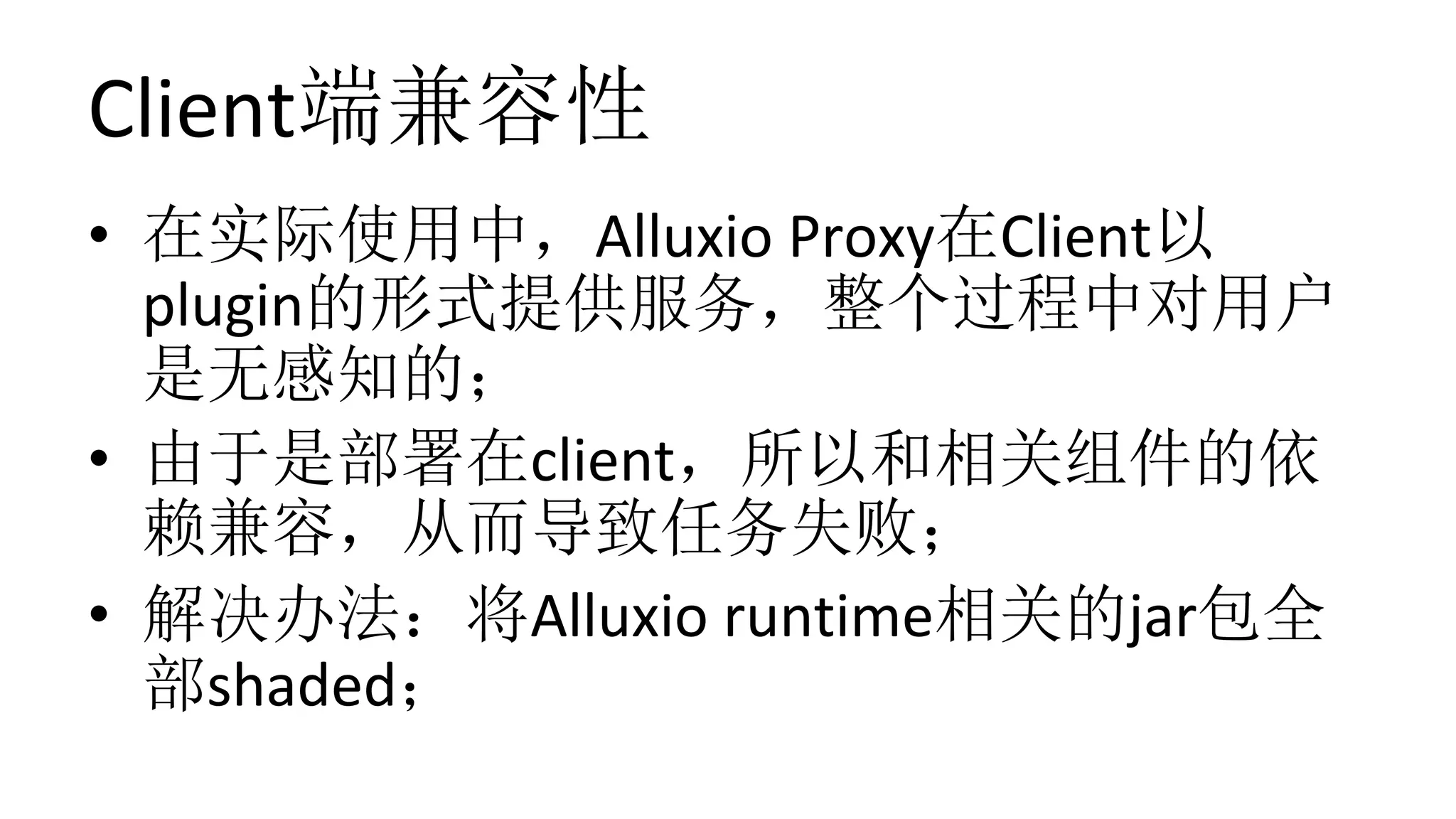

15. Client端兼容性
• 在实际使用中，Alluxio Proxy在Client以
plugin的形式提供服务，整个过程中对用户
是无感知的；
• 由于是部署在client，所以和相关组件的依
赖兼容，从而导致任务失败；
• 解决办法：将Alluxio runtime相关的jar包全
部shaded；

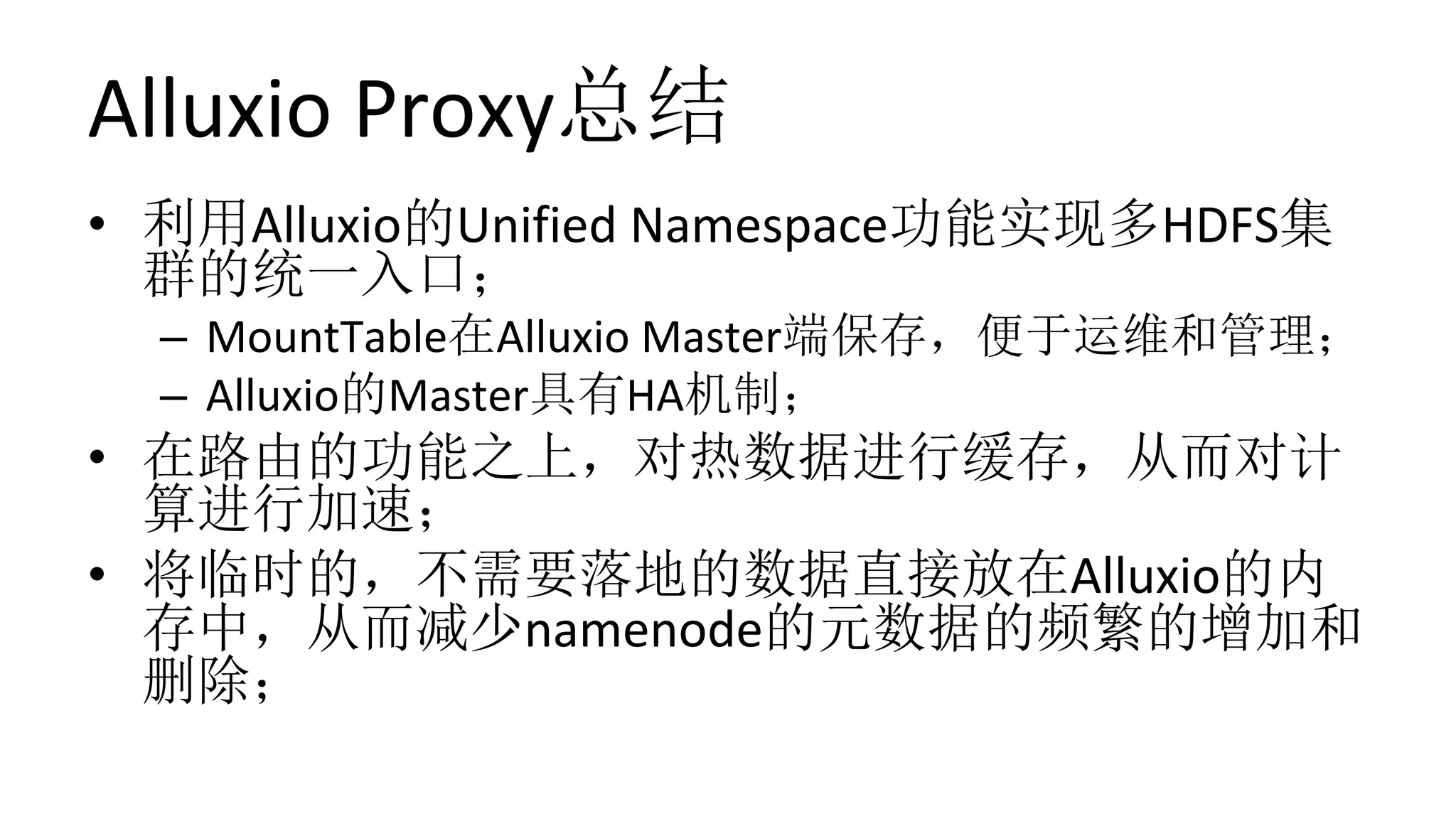

16. Alluxio Proxy总结
• 利用Alluxio的Unified Namespace功能实现多HDFS集
群的统一入口；
– MountTable在Alluxio Master端保存，便于运维和管理；
– Alluxio的Master具有HA机制；
• 在路由的功能之上，对热数据进行缓存，从而对计
算进行加速；
• 将临时的，不需要落地的数据直接放在Alluxio的内
存中，从而减少namenode的元数据的频繁的增加和
删除；

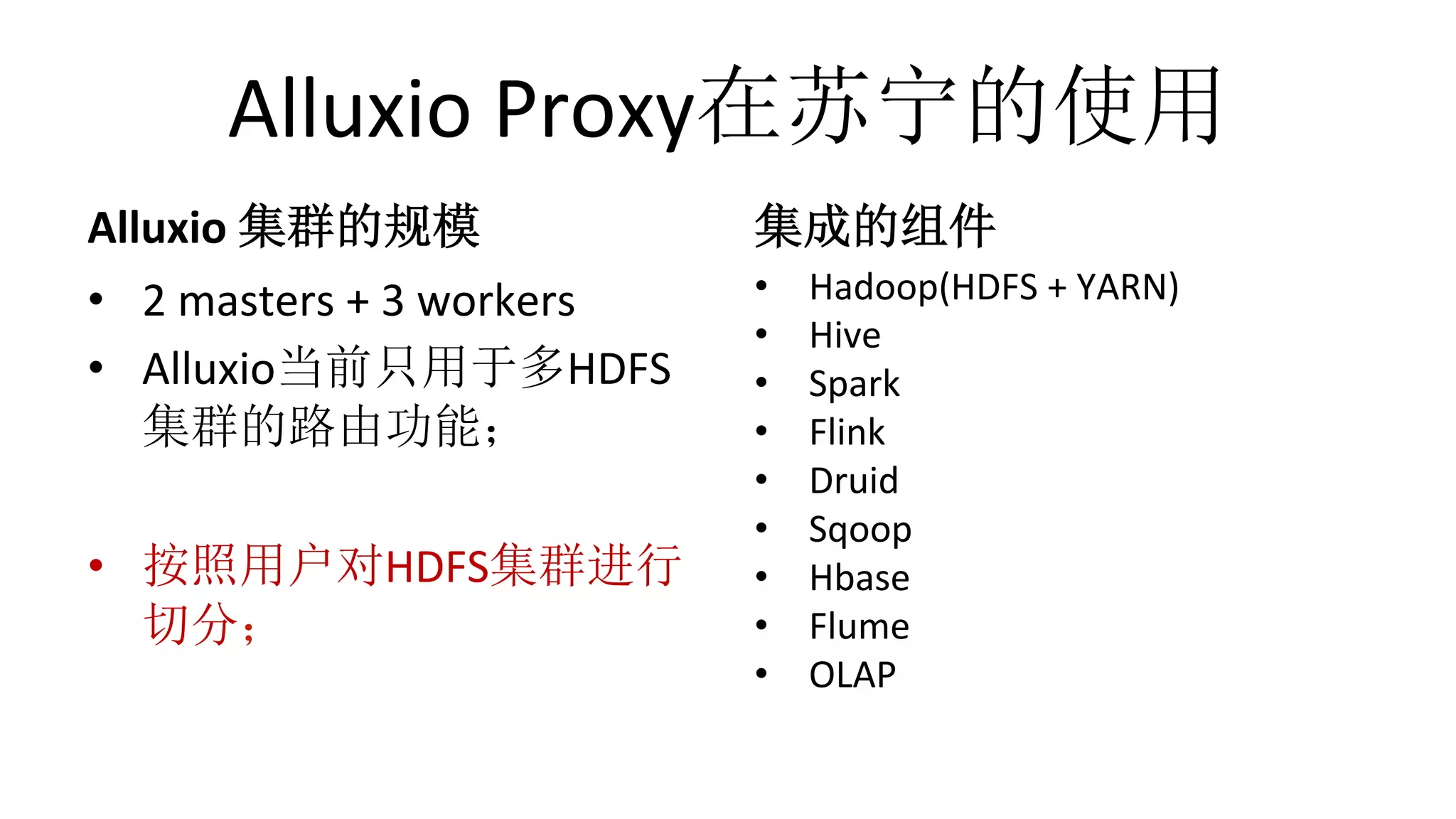

17. Alluxio Proxy在苏宁的使用
Alluxio 集群的规模
• 2 masters + 3 workers
• Alluxio当前只用于多HDFS
集群的路由功能；
• 按照用户对HDFS集群进行
切分；
集成的组件
• Hadoop(HDFS + YARN)
• Hive
• Spark
• Flink
• Druid
• Sqoop
• Hbase
• Flume
• OLAP

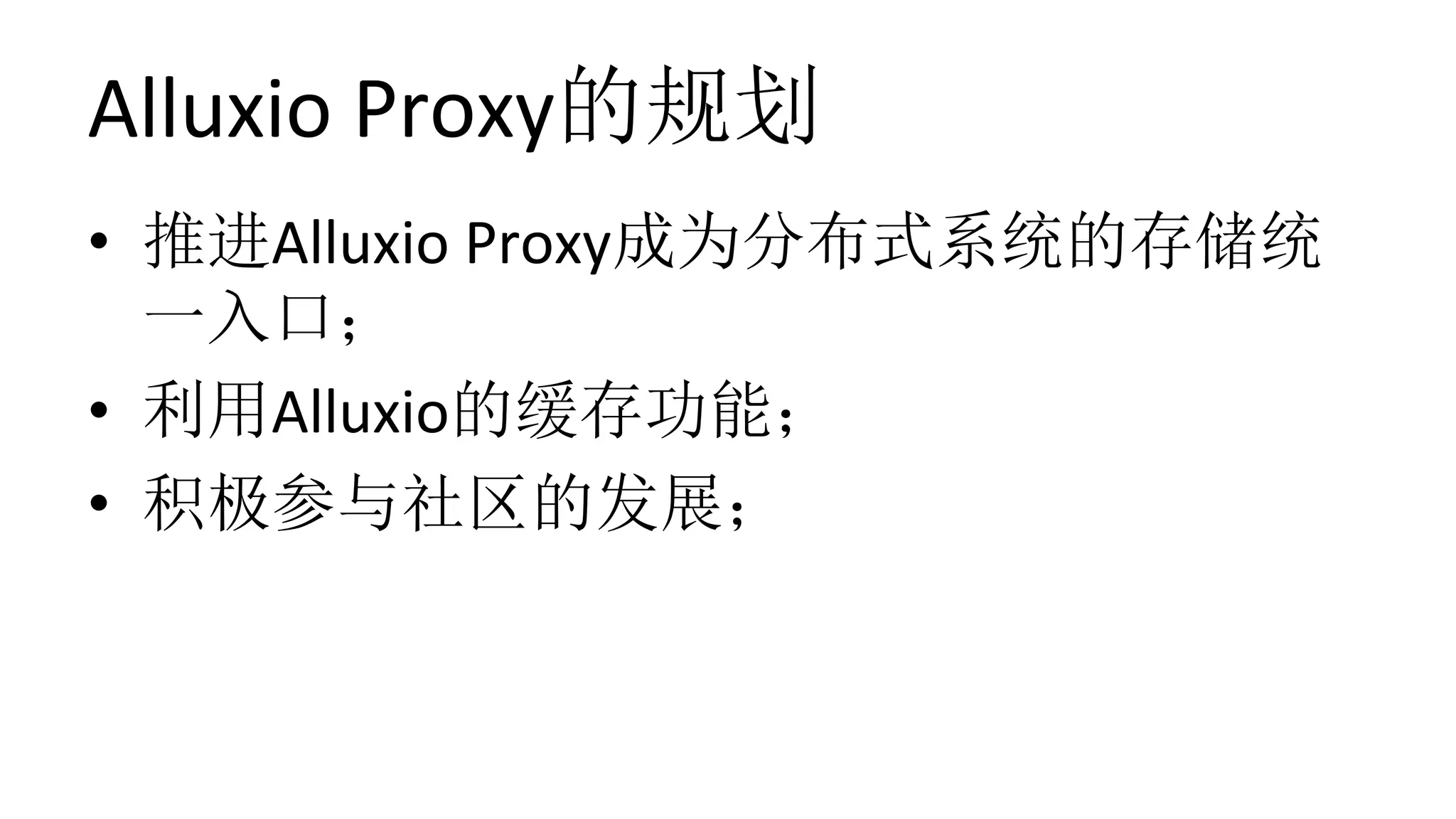

18. Alluxio Proxy的规划
• 推进Alluxio Proxy成为分布式系统的存储统
一入口；
• 利用Alluxio的缓存功能；
• 积极参与社区的发展；

19. Q&A

20. Thanks
