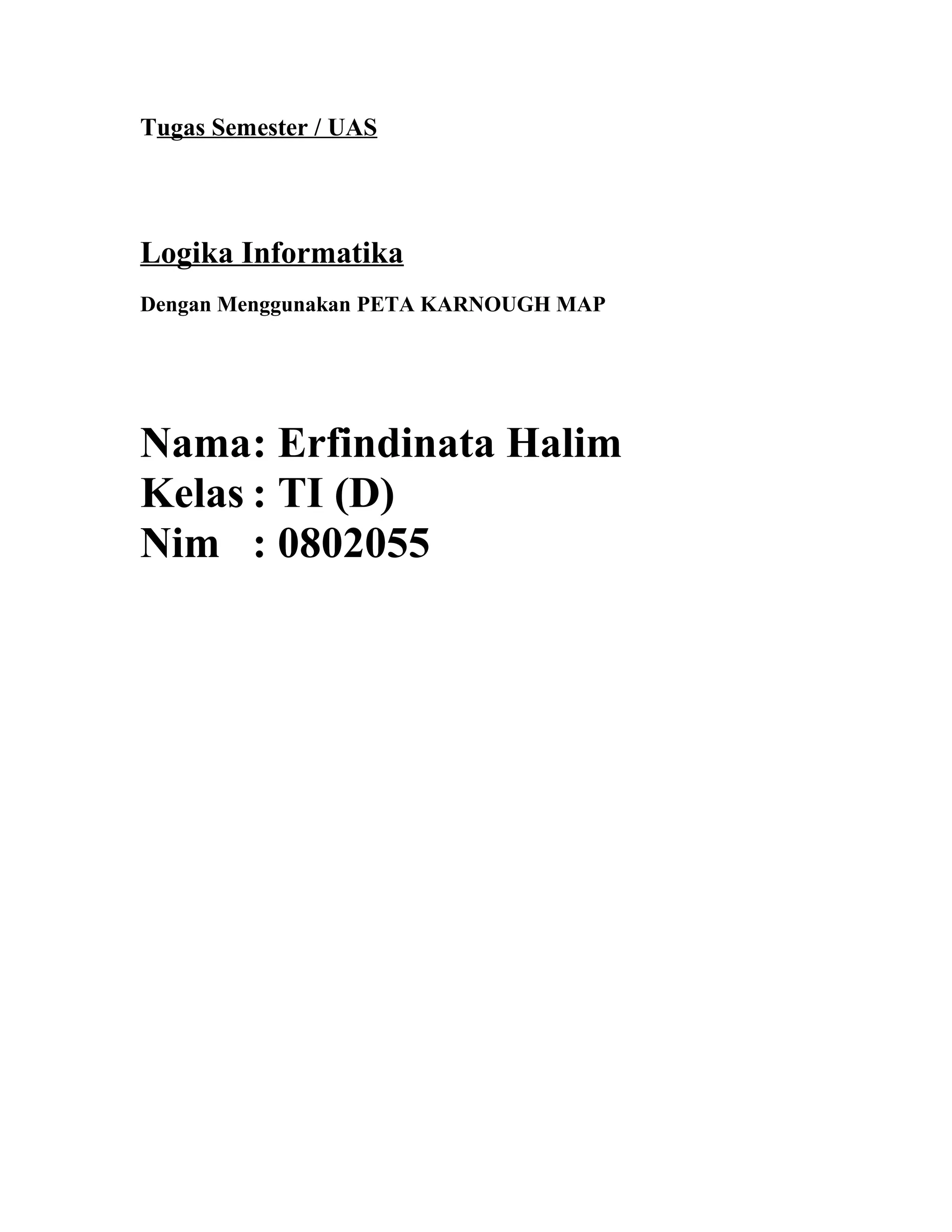

1. Tugas Semester / UAS
Logika Informatika
Dengan Menggunakan PETA KARNOUGH MAP
Nama: Erfindinata Halim
Kelas : TI (D)
Nim : 0802055

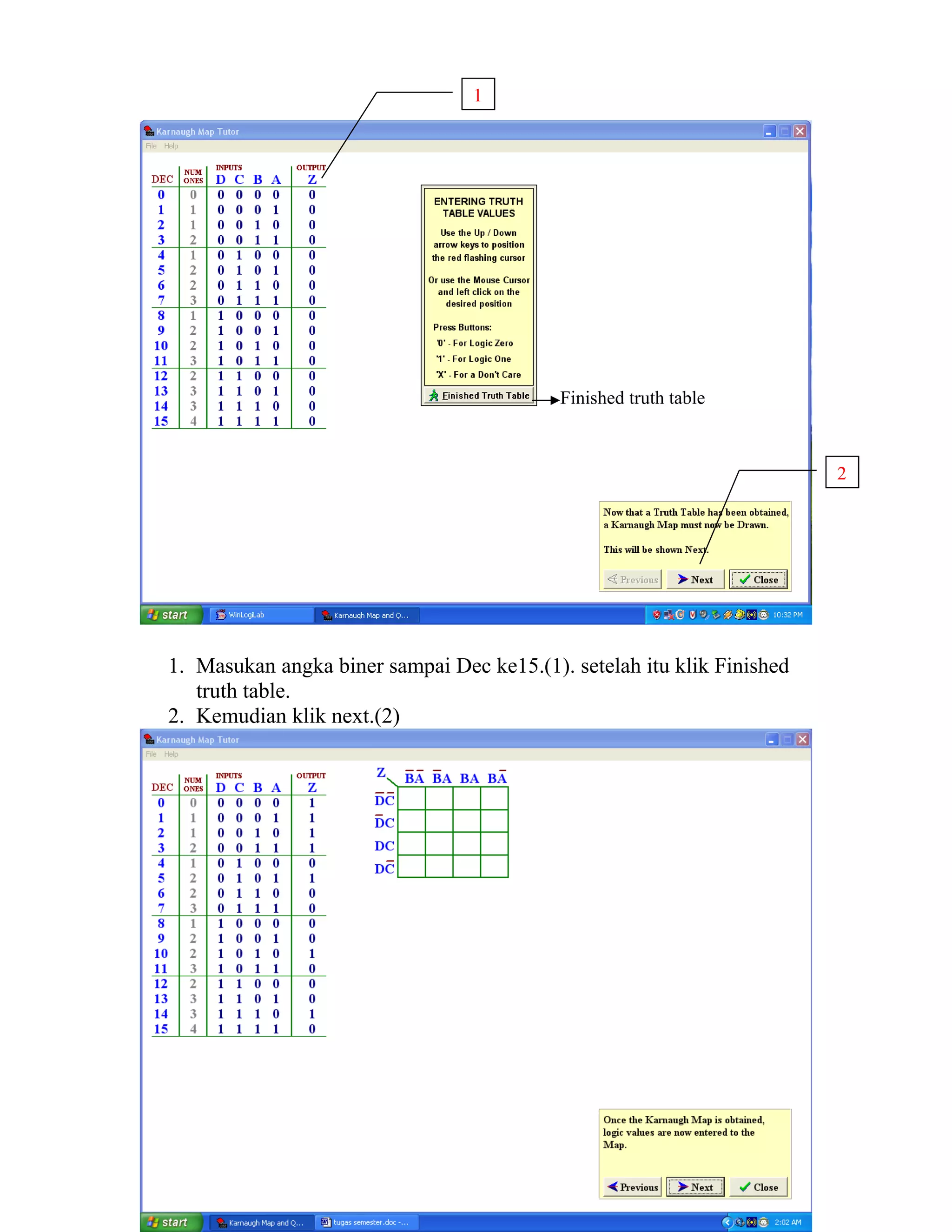

2. 1. Masukan angka biner sampai Dec ke15.(1). setelah itu klik Finished
truth table.
2. Kemudian klik next.(2)
Finished truth table
1
2

3. 3. Setelah klik next maka muncul 1 table di sebelah nya.
4. Output yang diisikan bil. Biner tadi akan di pindahkan ke table
disebelahnya.
5. Lihat langkah-langkah pada table dengan cara mengkilk next.
6. Lihat pada baris input pada tabel diatas.
7. Cocokan pada kolomdi sebelahnya.
8. Apabila tanda minus seperti B A berarti nilai nya adalah 00
9. Apabila tidak ada tanda minus maka nilai nya bernilai 1
10. Setelah dicocokan beri tanda sesuai dengan output.
11. Ulangi secara berurutan sampai Dec ke 15.
12. Lihat urutan langkah di table bawah ini.
3
4
input
{1}

4. {2} {3}
{4} {5}
{6} {7}

5. {8} {9}
{10} {11}
{12} {13}

6. 13. Setelah itu mencari ekpresi logika dari table.
14. Cari yang benilai 1 dan berurutan secara vertical dan horizontal.
15. Lihat table dibawah ini.
{14} {15}
{16}

7. 16. Lingkarkan yang bernilai 1 pada table.(5)
17. Setelah itu cari baris fungsi yang sama pada kotak no.(6) yang telah
18. Ditandai dengan kotak merah.
19. Apabila fungsi nya tidak ada yang sama maka lihat pada kotak
selanjutnya yaitu kotak no.(7) dan tuliskan fungsinya.(8)
20. Lanjutkan dengan cara klik next dan cari bernilai 1 yang berurutan.
6
5
7
8

8. 21. Lingkari lagi secara horizontal.(9)
22. Lihat kotak no.(11), apabila ada yang sama pindahkan ke bawah.
23. Setelah itu lihat pada kotak no.(11)
24. Begitu juga selanjutnya.
9
11
10

9. 25. Apabila semua sudah selesai maka simpan variable-variabel tadi yang
telah di dapatkan.

10. 26. Tahap terakhir yaitu pembuatan peta karnough.
27. Lihat langkah dibawah ini.
28. Bila varibel benilai maka awal garis pada pada garis yang bewarna
merah. Lihat table diatas.
29. Apabila varibel tersebut tidak bernilai maka terletak di garis biru.
D

11. 30. Hasil akhir pada table diatas.
