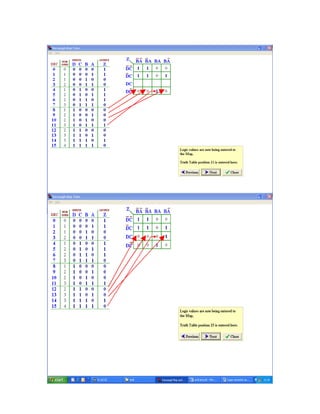

2. 1. Masukkan nilai biner sampai Dec ke 15, setelah
itu klik finished truth table
2. klik next
3. Ouput yang di isikan bilangan biner akan di pindahkan ke tabel sebelahnya satu per
Satu.
3. 1
2 4
input
4. Lihat langkah-langkah pada tabel dengan cara mengklik next
5 lihat pada baris input pada tabel diatas.
6. Sesuaikan angka biner yang ada pada baris input kedalam tabel. Lihat
kotak (1) dan (2).
7. apabila tanda minus seperti B A maka, nilai nya adalah 0 0,
8. apabila tidak ada tanda minus di atas maka nilai bernilai 1
9. setelah dicocokan beri tanda sesuai dengan output.
10. ulangi secara berurutan sampai Dec ke 15.
6. 12.apabila semua sudah dimasukan maka lanjutkan ke langkah 15.
13. cari yang benilai 1 dan berurutan secara vertical dan horizontal
ataupun dilipat pada table yang dilingkari diatas.
14.lihat table dibawah ini.
3
4
5
7. 15. lingkari secara horizontal yang bernilai 1.(3)
16. lihat kotak no.(4), apabila ada variabel yang sama pada 4 variabel
diatas maka ambil dan pindahkan ke bawah.
17. setelah itu lihat pada kotak no.(5) pidahkan 2 variabel ke bawah.
18. kilk next untuk melihat langkah selanjutnya.
6
19. lingkari secara vertical atau herizontal.(6)
20. lihat langkah pada table diatas.
21. lanjutkan dengan klik next.
8. 7
8
22. tetap sama dengan langkah yang pertama, lingkari yang benilai 1
pada table.(7)
23. lihat gambar di atas.
24. tetap cari variabel yang sama pada kotak no.(8) dan tarik kebawah.
25. lanjutkan/kilk next.

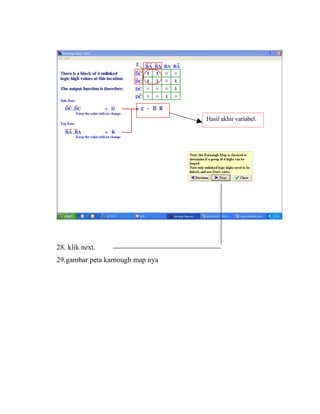

26.apabila semua yang bernilai 1 pada tabel sudah di proses semua, maka
langkah selanjutnya adalah membuat diagram peta karnough.
27.lihat langkah di bawah ini.
