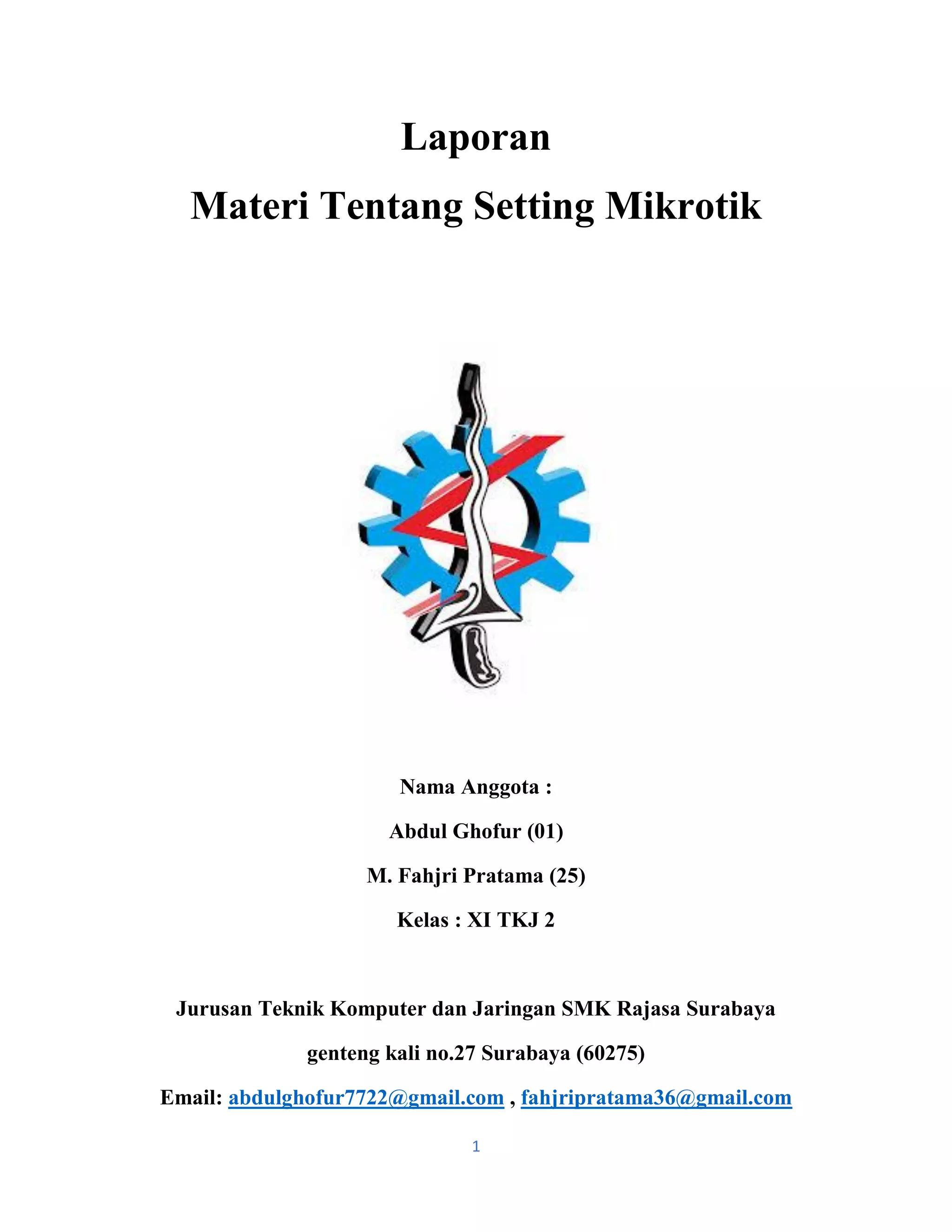

Laporan
Materi Tentang Setting Mikrotik
Nama Anggota :
Abdul Ghofur (01)
M. Fahjri Pratama (25)
Kelas : XI TKJ 2
Jurusan Teknik Komputer dan Jaringan SMK Rajasa Surabaya
genteng kali no.27 Surabaya (60275)
Email: abdulghofur7722@gmail.com , fahjripratama36@gmail.com

2. 2

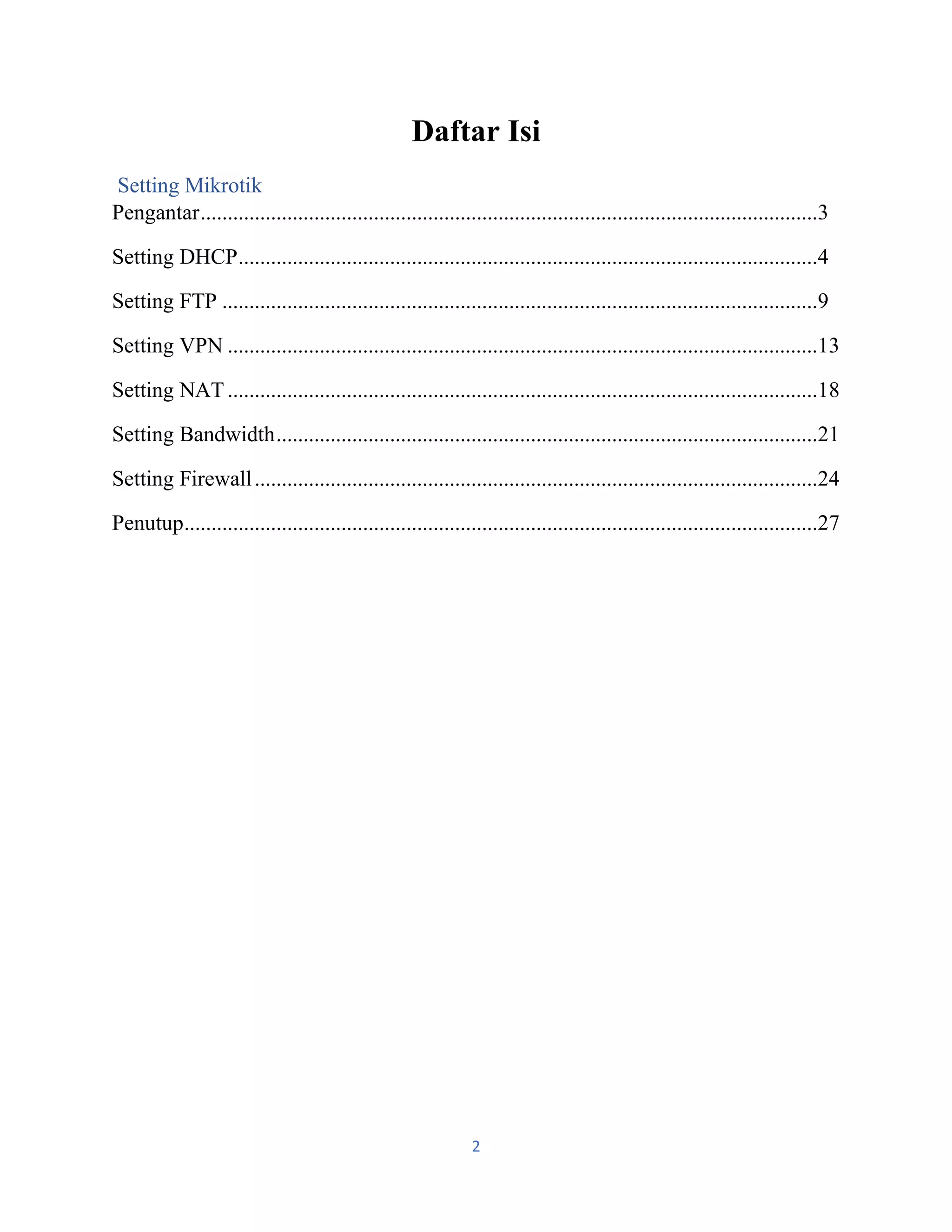

Daftar Isi
Setting Mikrotik
Pengantar..................................................................................................................3
Setting DHCP...........................................................................................................4
Setting FTP ..............................................................................................................9
Setting VPN .............................................................................................................13
Setting NAT .............................................................................................................18
Setting Bandwidth....................................................................................................21
Setting Firewall........................................................................................................24
Penutup.....................................................................................................................27

3. 3

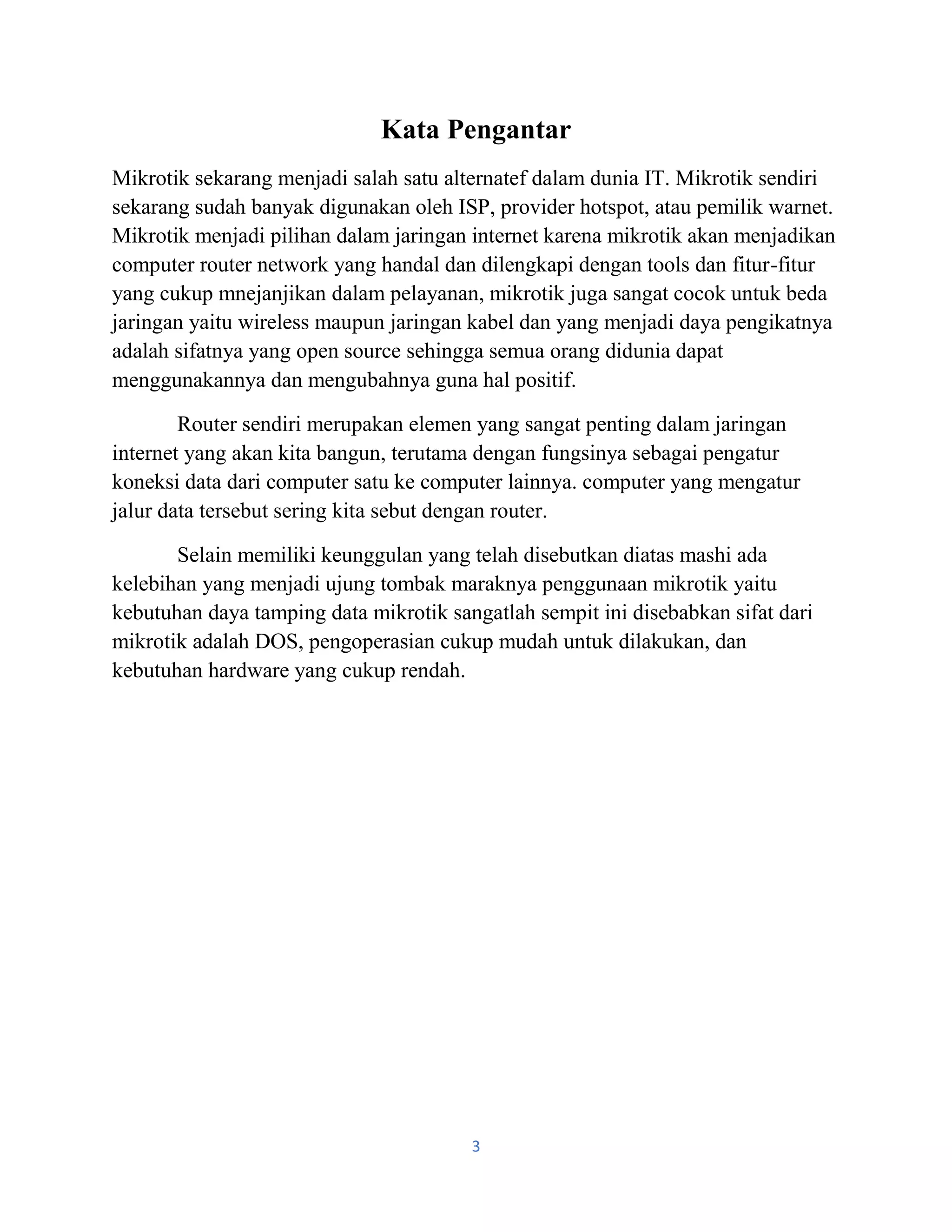

Kata Pengantar
Mikrotik sekarang menjadi salah satu alternatef dalam dunia IT. Mikrotik sendiri
sekarang sudah banyak digunakan oleh ISP, provider hotspot, atau pemilik warnet.
Mikrotik menjadi pilihan dalam jaringan internet karena mikrotik akan menjadikan
computer router network yang handal dan dilengkapi dengan tools dan fitur-fitur
yang cukup mnejanjikan dalam pelayanan, mikrotik juga sangat cocok untuk beda
jaringan yaitu wireless maupun jaringan kabel dan yang menjadi daya pengikatnya
adalah sifatnya yang open source sehingga semua orang didunia dapat
menggunakannya dan mengubahnya guna hal positif.
Router sendiri merupakan elemen yang sangat penting dalam jaringan
internet yang akan kita bangun, terutama dengan fungsinya sebagai pengatur
koneksi data dari computer satu ke computer lainnya. computer yang mengatur
jalur data tersebut sering kita sebut dengan router.
Selain memiliki keunggulan yang telah disebutkan diatas mashi ada
kelebihan yang menjadi ujung tombak maraknya penggunaan mikrotik yaitu
kebutuhan daya tamping data mikrotik sangatlah sempit ini disebabkan sifat dari
mikrotik adalah DOS, pengoperasian cukup mudah untuk dilakukan, dan
kebutuhan hardware yang cukup rendah.

4. 4

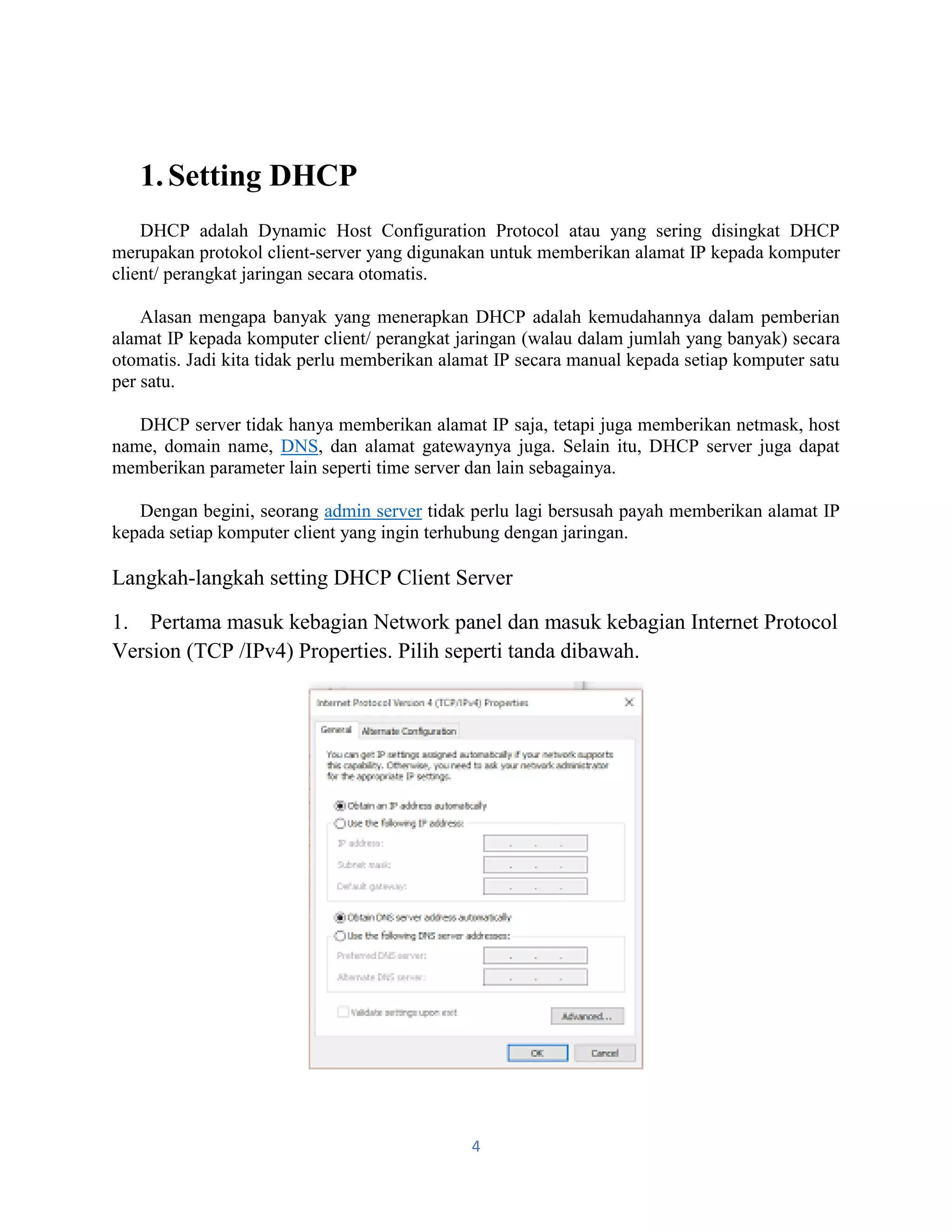

1.Setting DHCP
DHCP adalah Dynamic Host Configuration Protocol atau yang sering disingkat DHCP
merupakan protokol client-server yang digunakan untuk memberikan alamat IP kepada komputer
client/ perangkat jaringan secara otomatis.
Alasan mengapa banyak yang menerapkan DHCP adalah kemudahannya dalam pemberian
alamat IP kepada komputer client/ perangkat jaringan (walau dalam jumlah yang banyak) secara
otomatis. Jadi kita tidak perlu memberikan alamat IP secara manual kepada setiap komputer satu
per satu.
DHCP server tidak hanya memberikan alamat IP saja, tetapi juga memberikan netmask, host
name, domain name, DNS, dan alamat gatewaynya juga. Selain itu, DHCP server juga dapat
memberikan parameter lain seperti time server dan lain sebagainya.
Dengan begini, seorang admin server tidak perlu lagi bersusah payah memberikan alamat IP
kepada setiap komputer client yang ingin terhubung dengan jaringan.
Langkah-langkah setting DHCP Client Server
1. Pertama masuk kebagian Network panel dan masuk kebagian Internet Protocol
Version (TCP /IPv4) Properties. Pilih seperti tanda dibawah.

5. 5

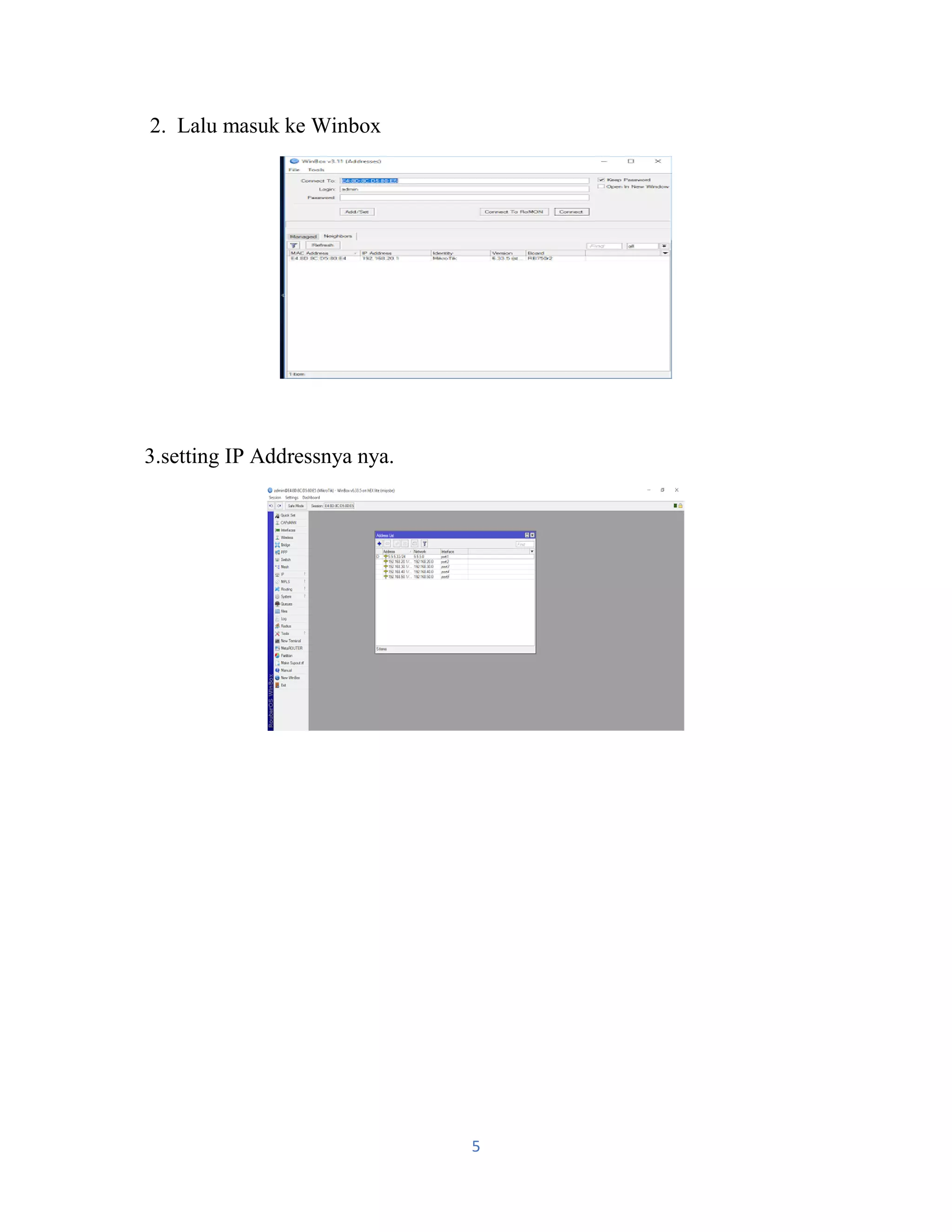

2. Lalu masuk ke Winbox
3.setting IP Addressnya nya.

6. 6

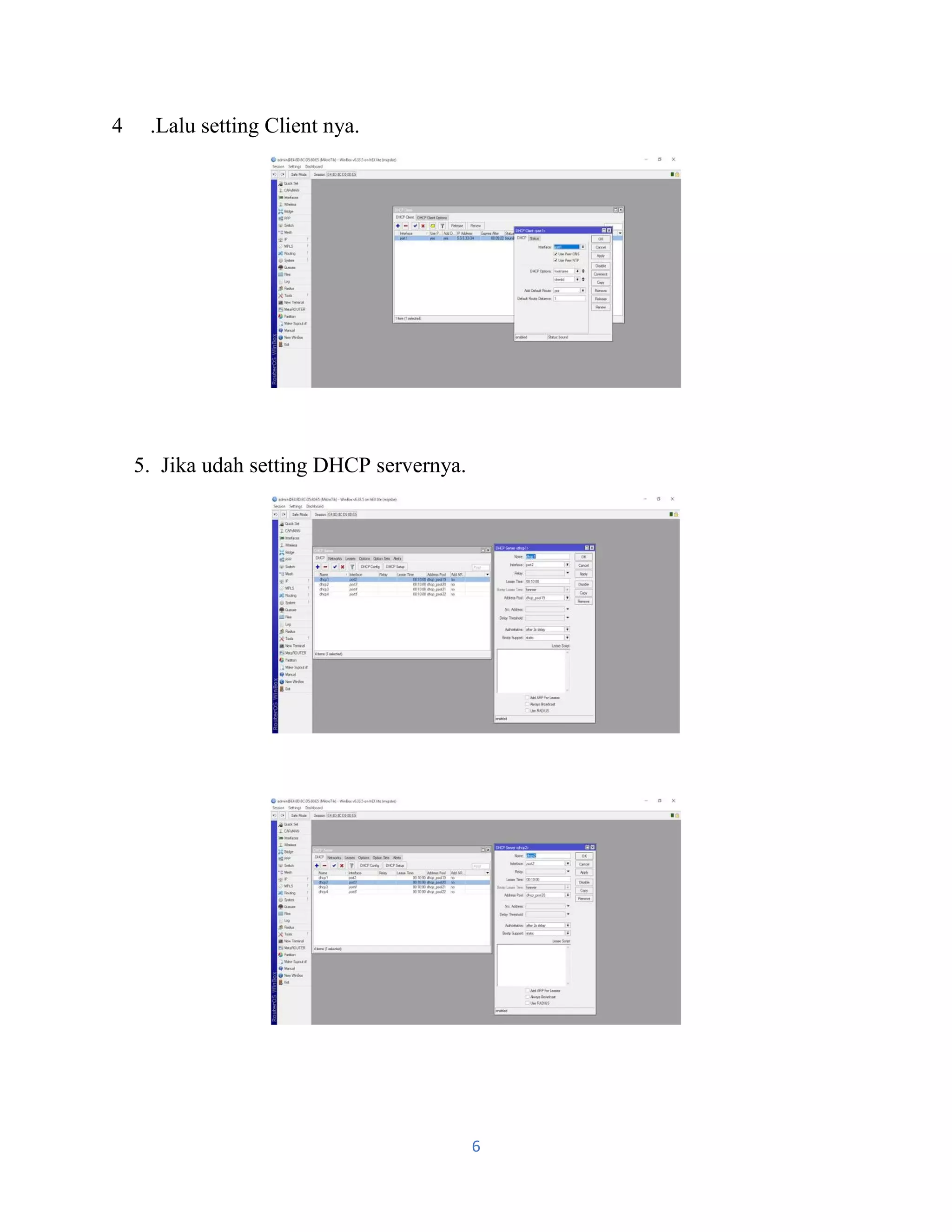

4 .Lalu setting Client nya.

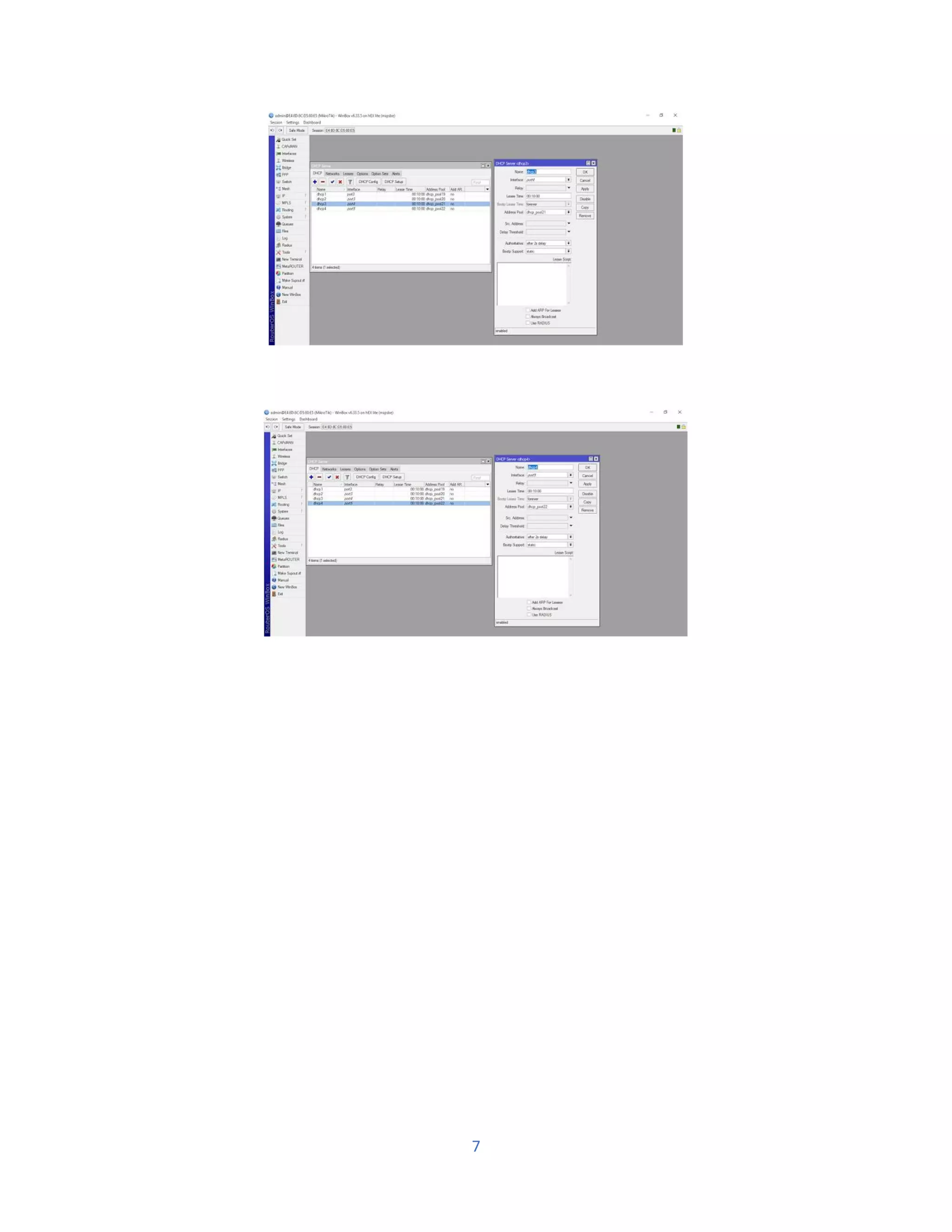

5. Jika udah setting DHCP servernya.

7. 7

8. 8

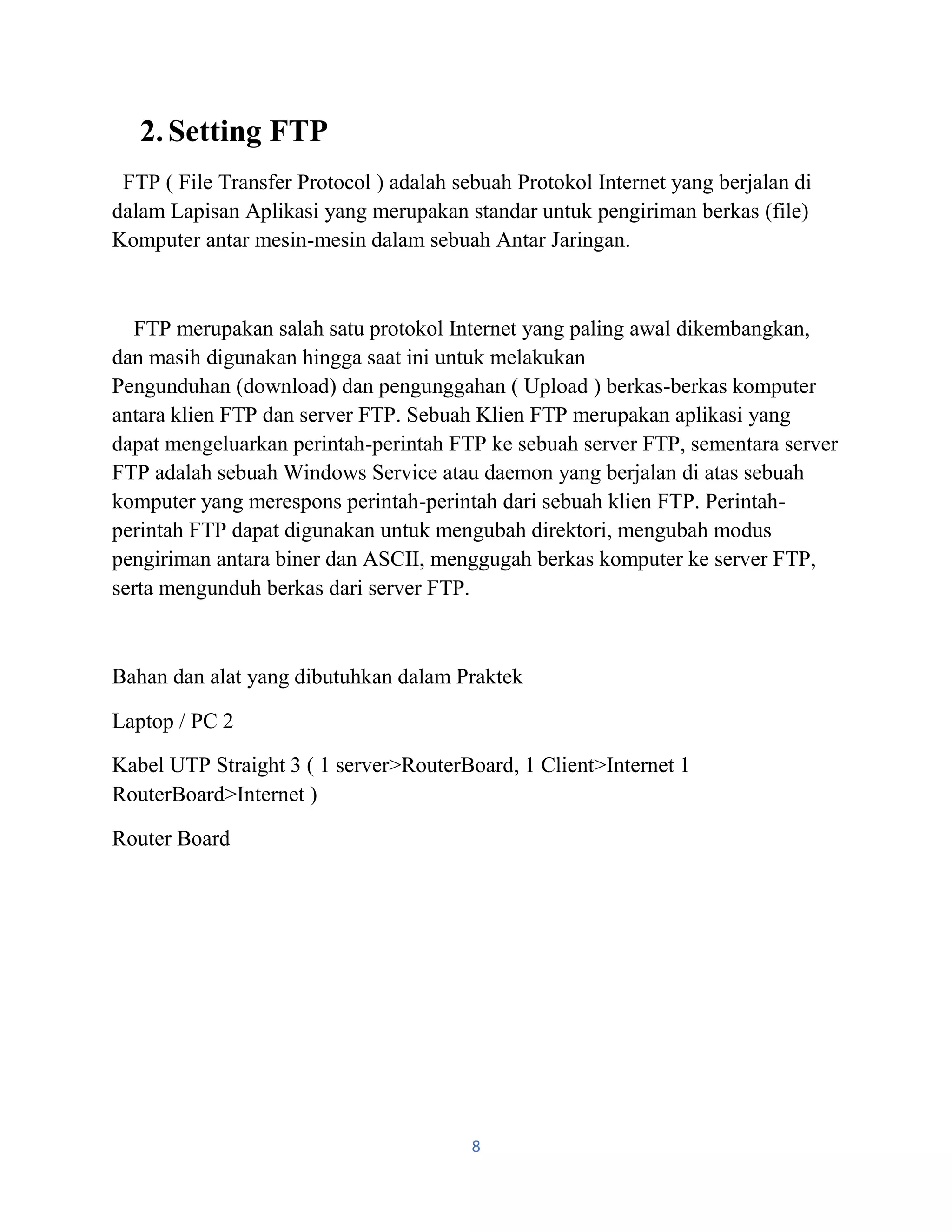

2.Setting FTP
FTP ( File Transfer Protocol ) adalah sebuah Protokol Internet yang berjalan di
dalam Lapisan Aplikasi yang merupakan standar untuk pengiriman berkas (file)
Komputer antar mesin-mesin dalam sebuah Antar Jaringan.
FTP merupakan salah satu protokol Internet yang paling awal dikembangkan,
dan masih digunakan hingga saat ini untuk melakukan
Pengunduhan (download) dan pengunggahan ( Upload ) berkas-berkas komputer
antara klien FTP dan server FTP. Sebuah Klien FTP merupakan aplikasi yang
dapat mengeluarkan perintah-perintah FTP ke sebuah server FTP, sementara server
FTP adalah sebuah Windows Service atau daemon yang berjalan di atas sebuah
komputer yang merespons perintah-perintah dari sebuah klien FTP. Perintah-
perintah FTP dapat digunakan untuk mengubah direktori, mengubah modus
pengiriman antara biner dan ASCII, menggugah berkas komputer ke server FTP,
serta mengunduh berkas dari server FTP.
Bahan dan alat yang dibutuhkan dalam Praktek
Laptop / PC 2
Kabel UTP Straight 3 ( 1 server>RouterBoard, 1 Client>Internet 1
RouterBoard>Internet )
Router Board

9. 9

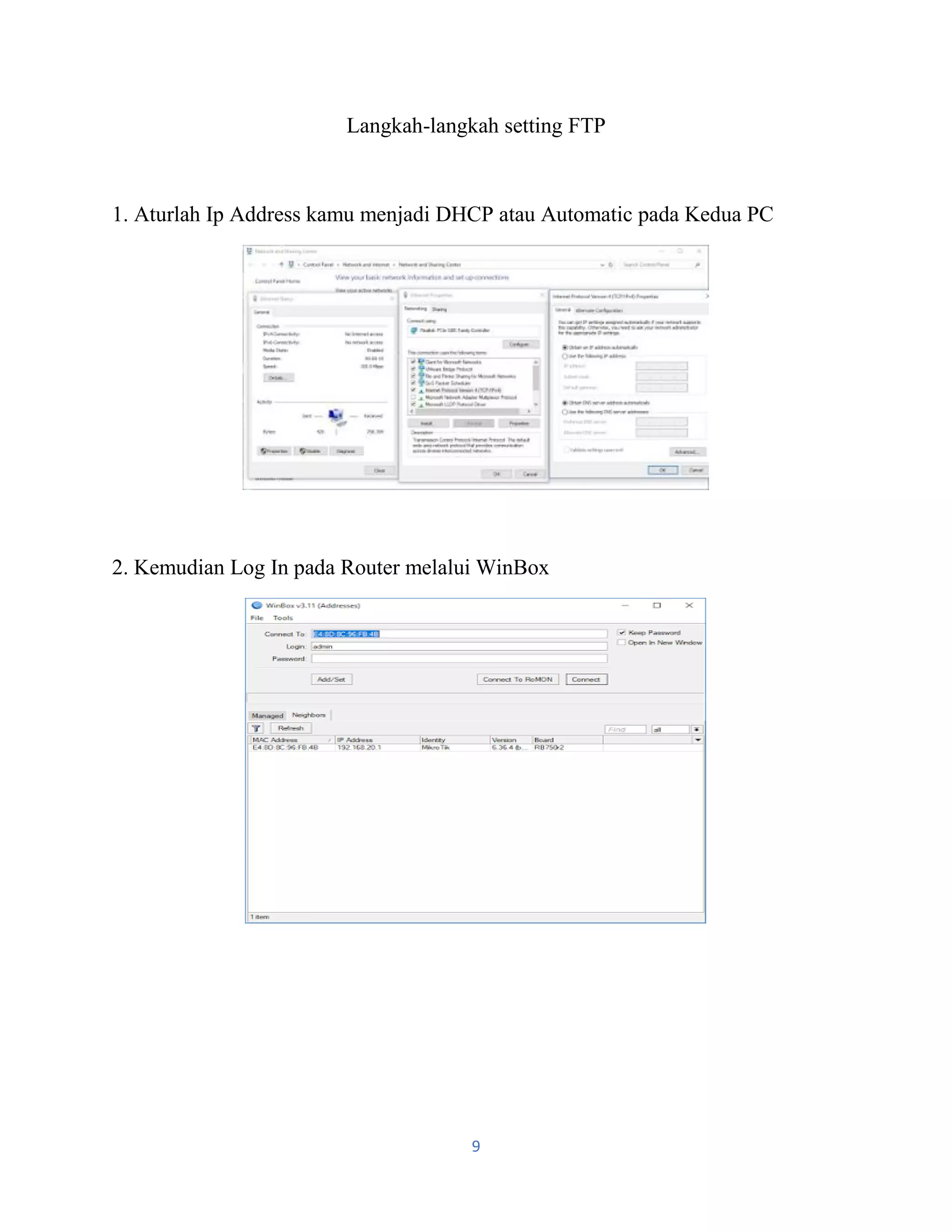

Langkah-langkah setting FTP
1. Aturlah Ip Address kamu menjadi DHCP atau Automatic pada Kedua PC
2. Kemudian Log In pada Router melalui WinBox

10. 10

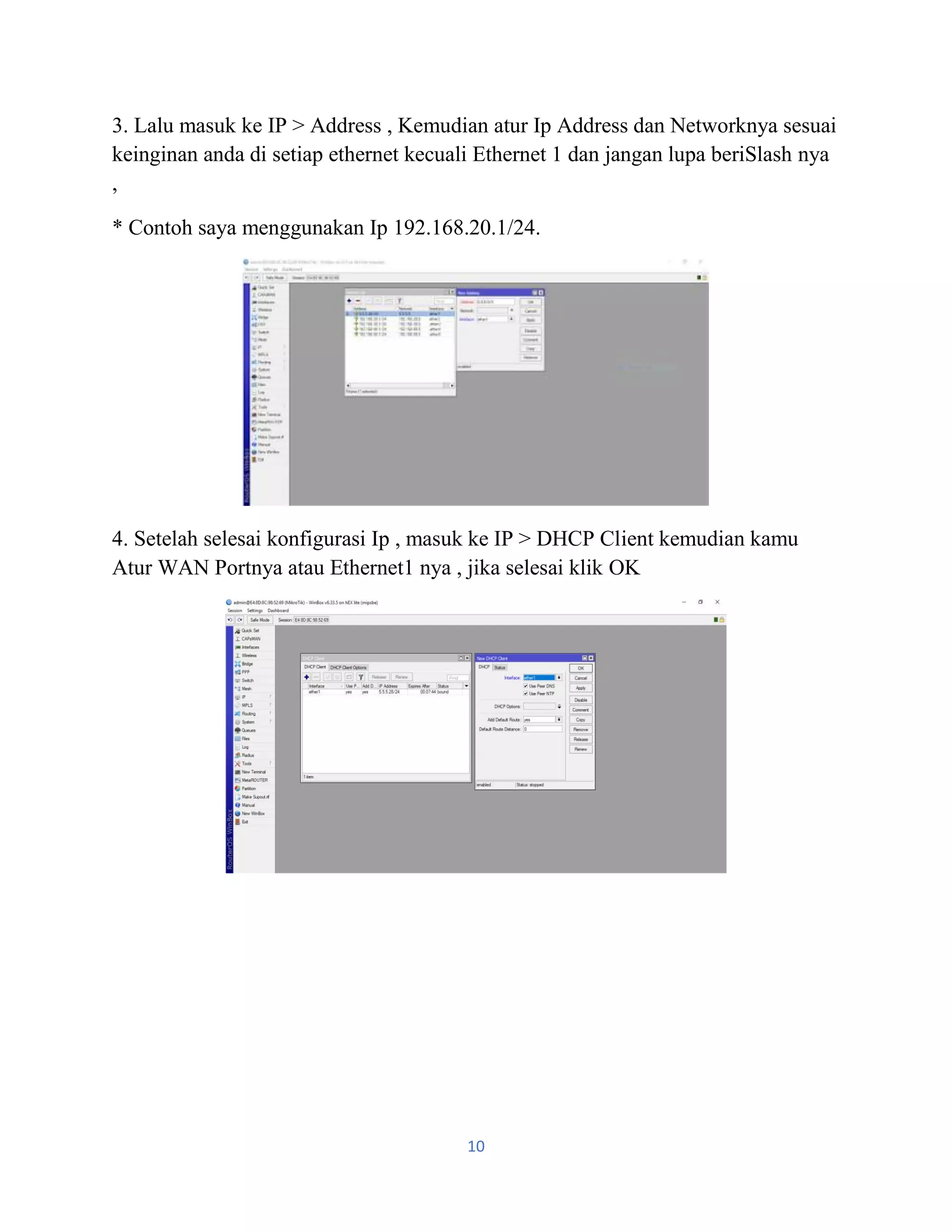

3. Lalu masuk ke IP > Address , Kemudian atur Ip Address dan Networknya sesuai
keinginan anda di setiap ethernet kecuali Ethernet 1 dan jangan lupa beriSlash nya
,
* Contoh saya menggunakan Ip 192.168.20.1/24.
4. Setelah selesai konfigurasi Ip , masuk ke IP > DHCP Client kemudian kamu
Atur WAN Portnya atau Ethernet1 nya , jika selesai klik OK

11. 11

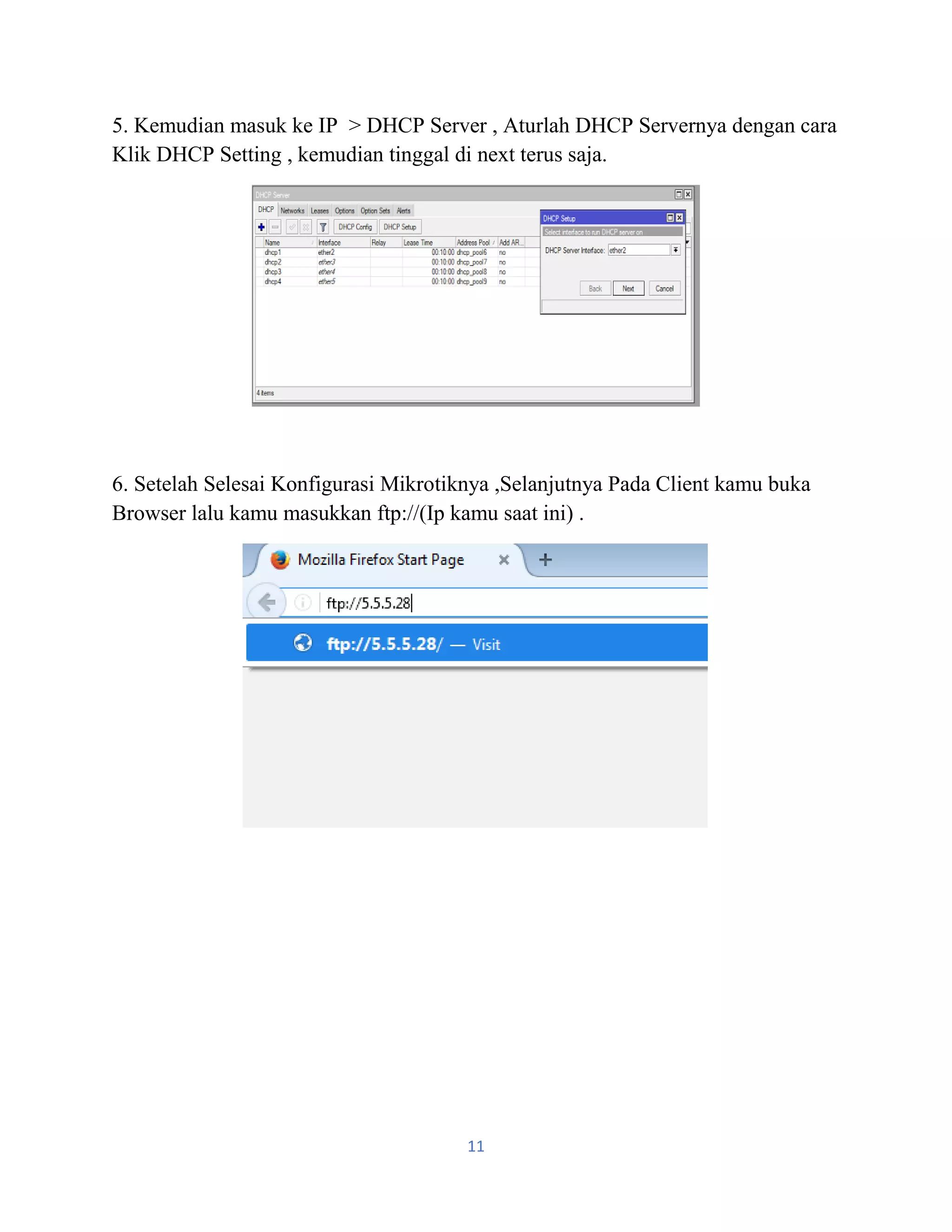

5. Kemudian masuk ke IP > DHCP Server , Aturlah DHCP Servernya dengan cara
Klik DHCP Setting , kemudian tinggal di next terus saja.
6. Setelah Selesai Konfigurasi Mikrotiknya ,Selanjutnya Pada Client kamu buka
Browser lalu kamu masukkan ftp://(Ip kamu saat ini) .

12. 12

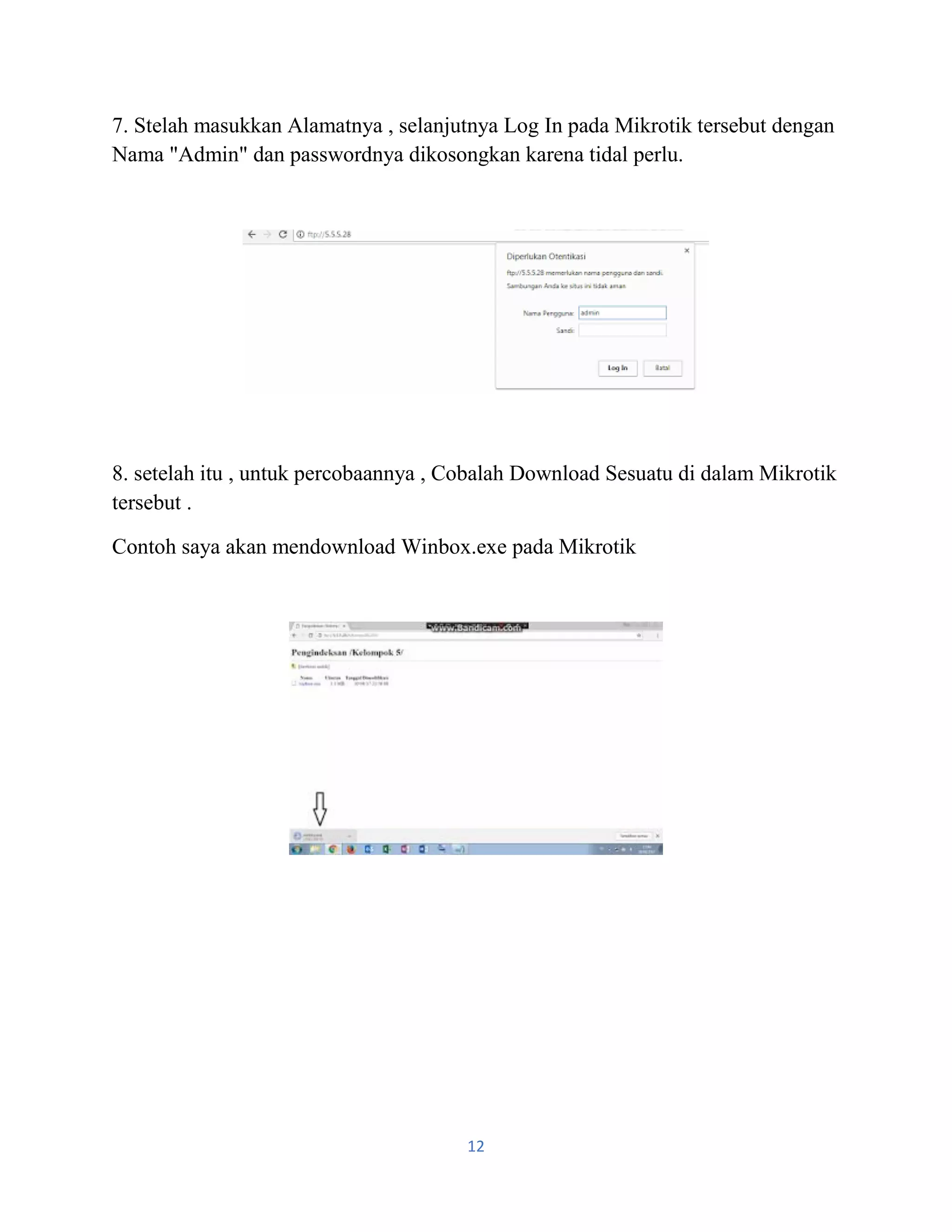

7. Stelah masukkan Alamatnya , selanjutnya Log In pada Mikrotik tersebut dengan
Nama "Admin" dan passwordnya dikosongkan karena tidal perlu.
8. setelah itu , untuk percobaannya , Cobalah Download Sesuatu di dalam Mikrotik
tersebut .
Contoh saya akan mendownload Winbox.exe pada Mikrotik

13. 13

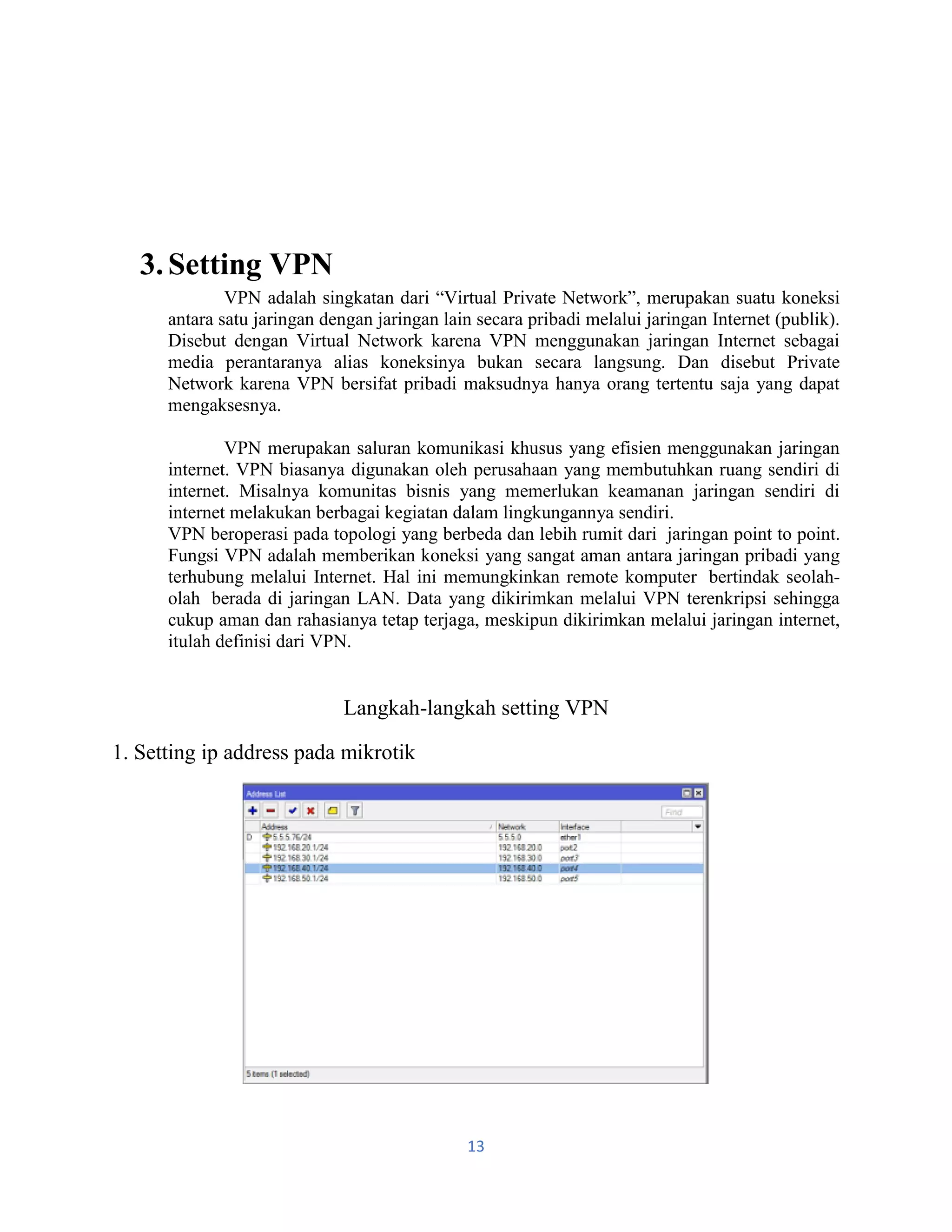

3.Setting VPN
VPN adalah singkatan dari “Virtual Private Network”, merupakan suatu koneksi
antara satu jaringan dengan jaringan lain secara pribadi melalui jaringan Internet (publik).
Disebut dengan Virtual Network karena VPN menggunakan jaringan Internet sebagai
media perantaranya alias koneksinya bukan secara langsung. Dan disebut Private
Network karena VPN bersifat pribadi maksudnya hanya orang tertentu saja yang dapat
mengaksesnya.
VPN merupakan saluran komunikasi khusus yang efisien menggunakan jaringan
internet. VPN biasanya digunakan oleh perusahaan yang membutuhkan ruang sendiri di
internet. Misalnya komunitas bisnis yang memerlukan keamanan jaringan sendiri di
internet melakukan berbagai kegiatan dalam lingkungannya sendiri.
VPN beroperasi pada topologi yang berbeda dan lebih rumit dari jaringan point to point.
Fungsi VPN adalah memberikan koneksi yang sangat aman antara jaringan pribadi yang
terhubung melalui Internet. Hal ini memungkinkan remote komputer bertindak seolah-
olah berada di jaringan LAN. Data yang dikirimkan melalui VPN terenkripsi sehingga
cukup aman dan rahasianya tetap terjaga, meskipun dikirimkan melalui jaringan internet,
itulah definisi dari VPN.
Langkah-langkah setting VPN
1. Setting ip address pada mikrotik

14. 14

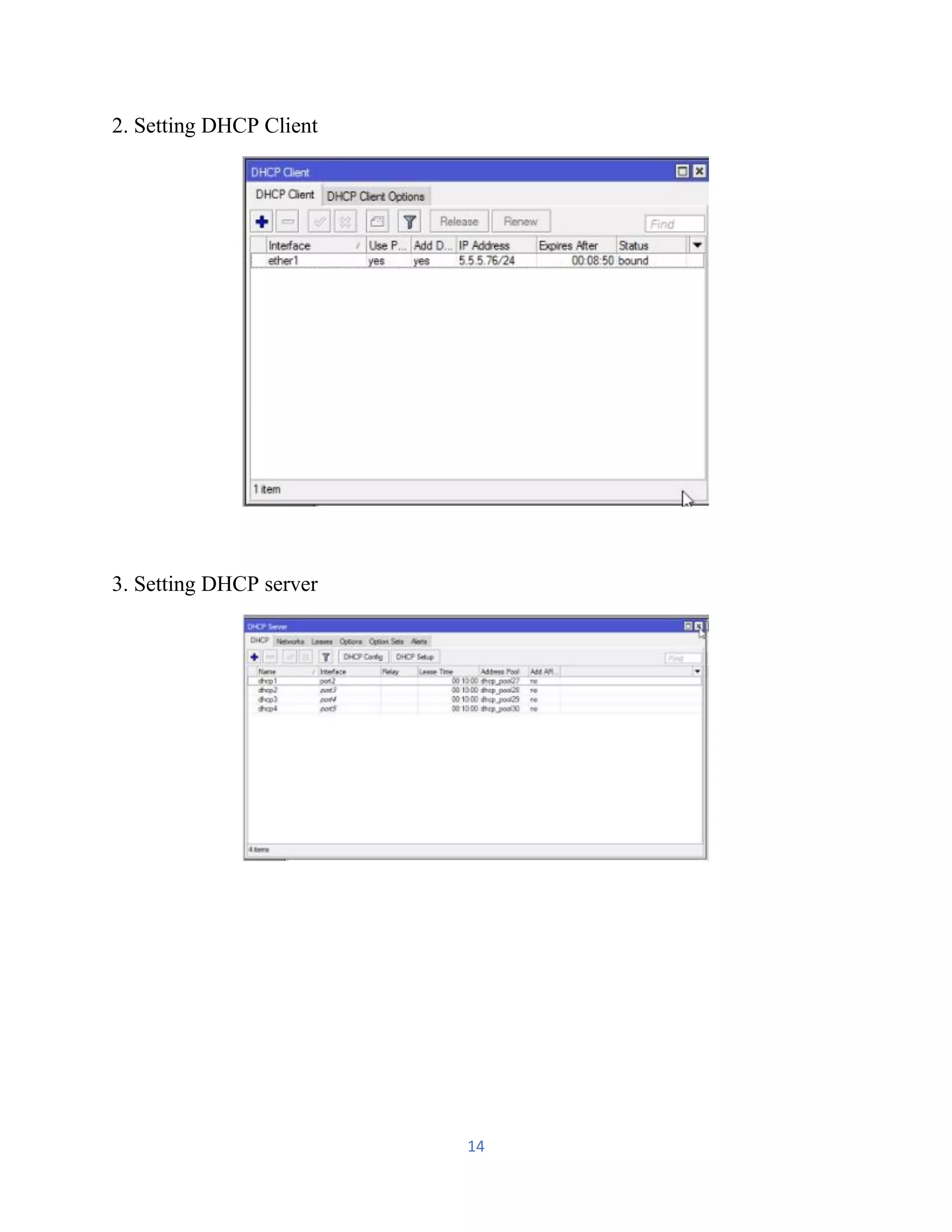

2. Setting DHCP Client
3. Setting DHCP server

15. 15

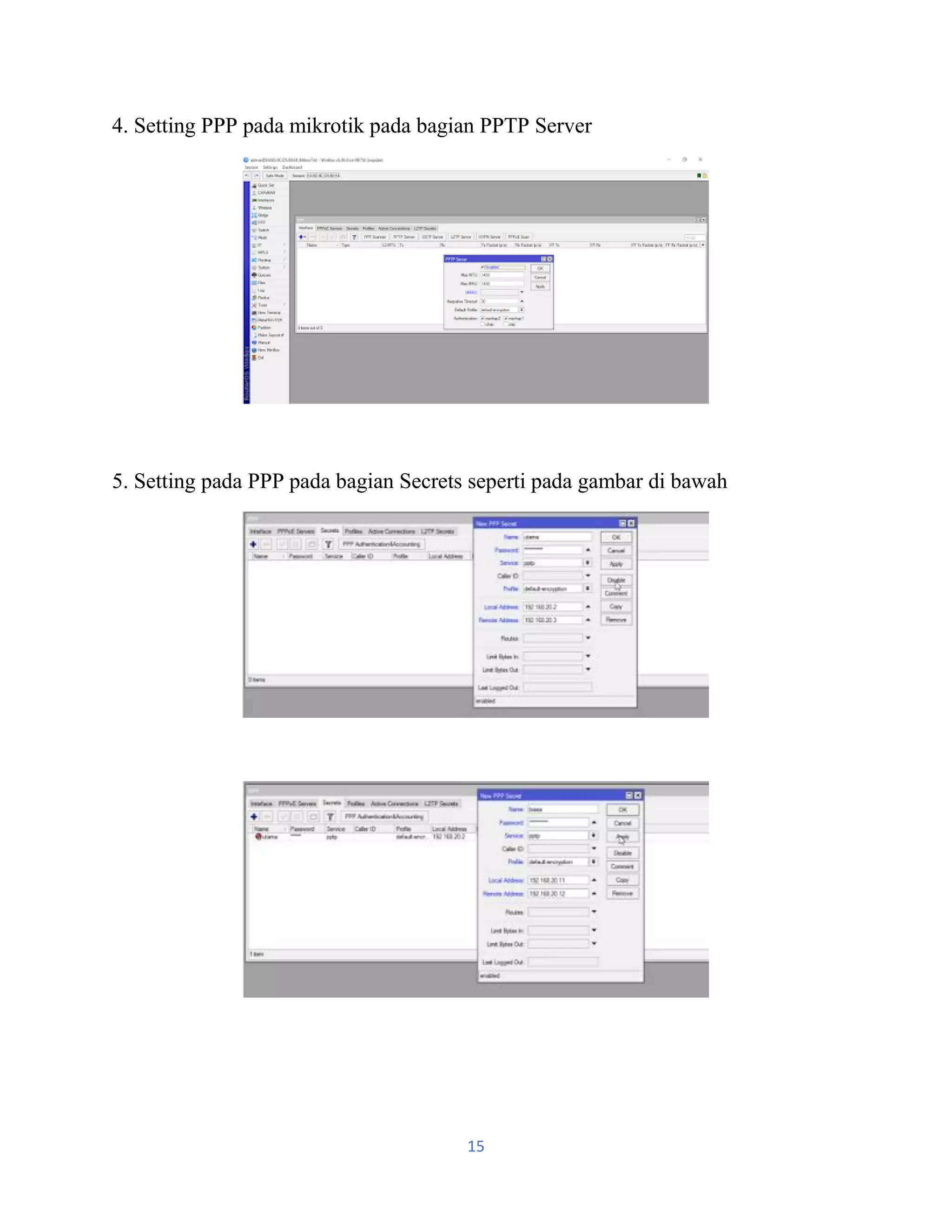

4. Setting PPP pada mikrotik pada bagian PPTP Server
5. Setting pada PPP pada bagian Secrets seperti pada gambar di bawah

16. 16

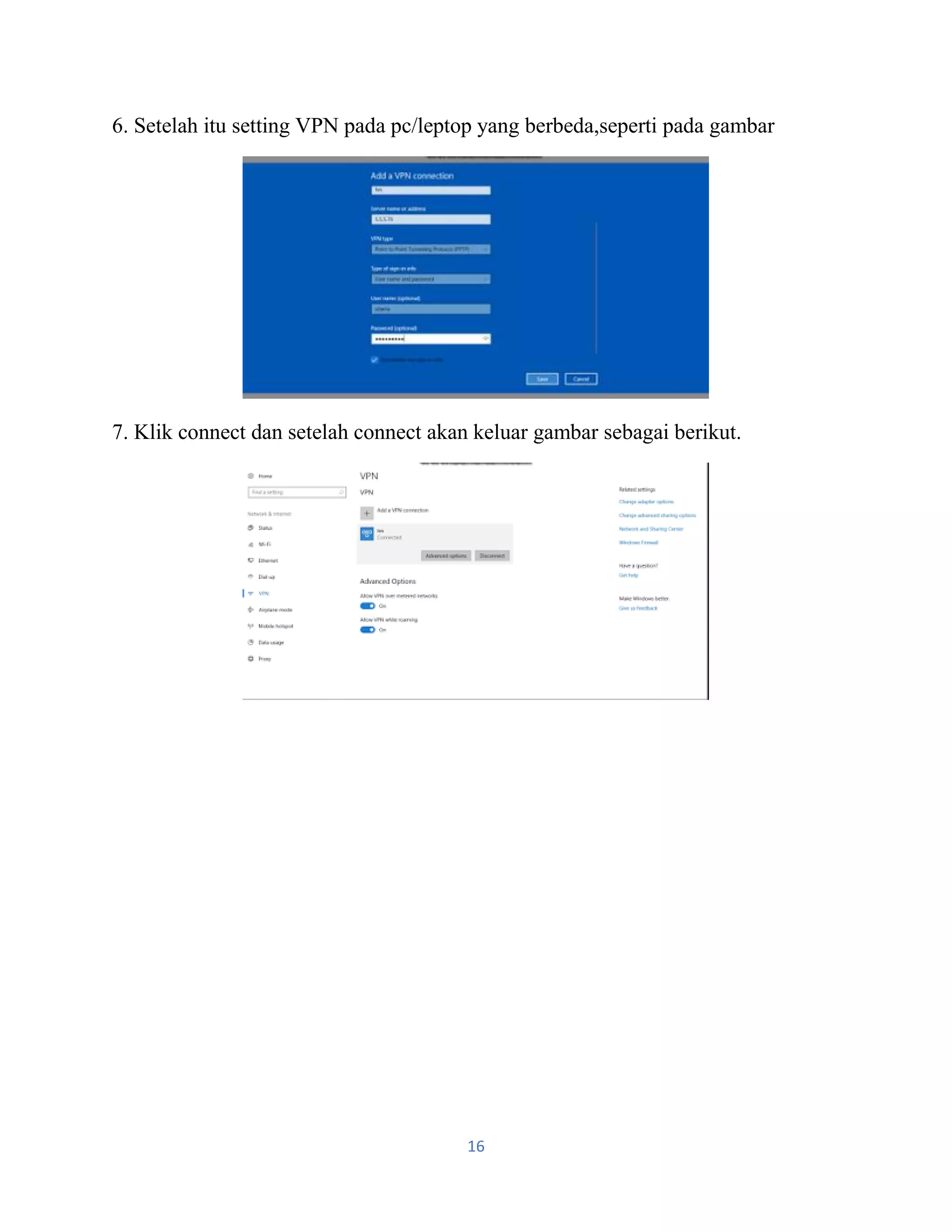

6. Setelah itu setting VPN pada pc/leptop yang berbeda,seperti pada gambar
7. Klik connect dan setelah connect akan keluar gambar sebagai berikut.

17. 17

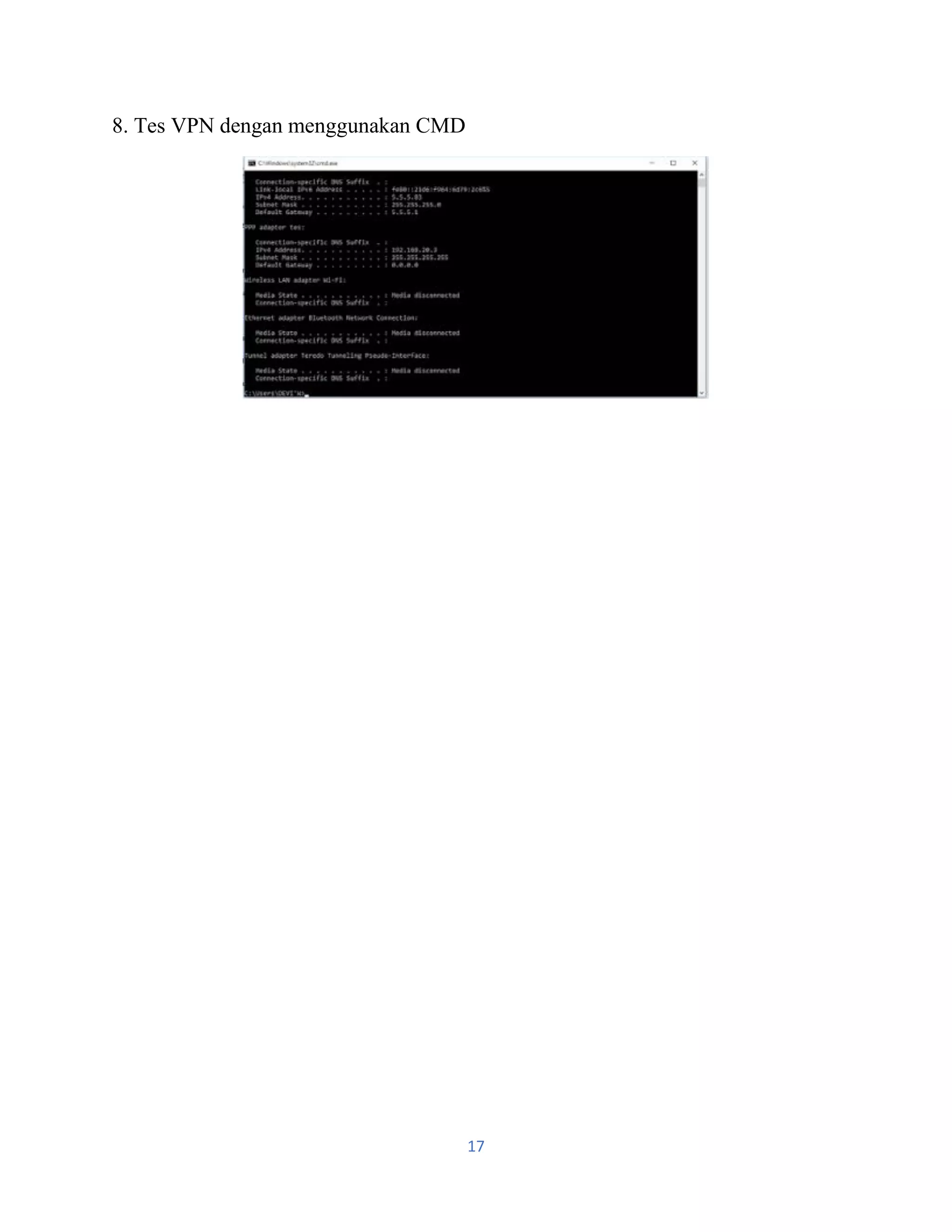

8. Tes VPN dengan menggunakan CMD

18. 18
4.Setting NAT
NAT (Network Address Translation) adalah adalah sebuah proses pemetaan alamat IP dimana
perangkat jaringan komputer akan memberikan alamat IP public ke perangkat jaringan local sehingga
banyak IP private yang dapat mengakses IP public.
Dengan kata lain NAT akan mentranslasikan alamat IP sehingga IP address pada jaringan local dapat
mengakses IP public pada jaringan WAN. NAT mentranslasikan alamat IP private untuk dapat mengakses
alamat host diinternat dengan menggunakan alamat IP public pada jaringan tersebut. Tanpa hal
tersebut(NAT) tidaka mungkin IP private pada jaringan local bisa mengakses internet.
Langkah-langkah setting NAT
1.masuk ke winbox dan login menggunakan mac address dna jika sudah masuk
langsung ke system dan pilih reset system configuration dan reset
2. setelah sudah reset , exit winbox dan tunggu hingga proses selesai . jika sudah
masuk winbox lagi dan login dengan mac address yang sama . akan ada tampilan ,
maka pilih remove configuration
3. test dengan cmd untuk pertama , hasil akan muncul di gambar bawah

19. 19

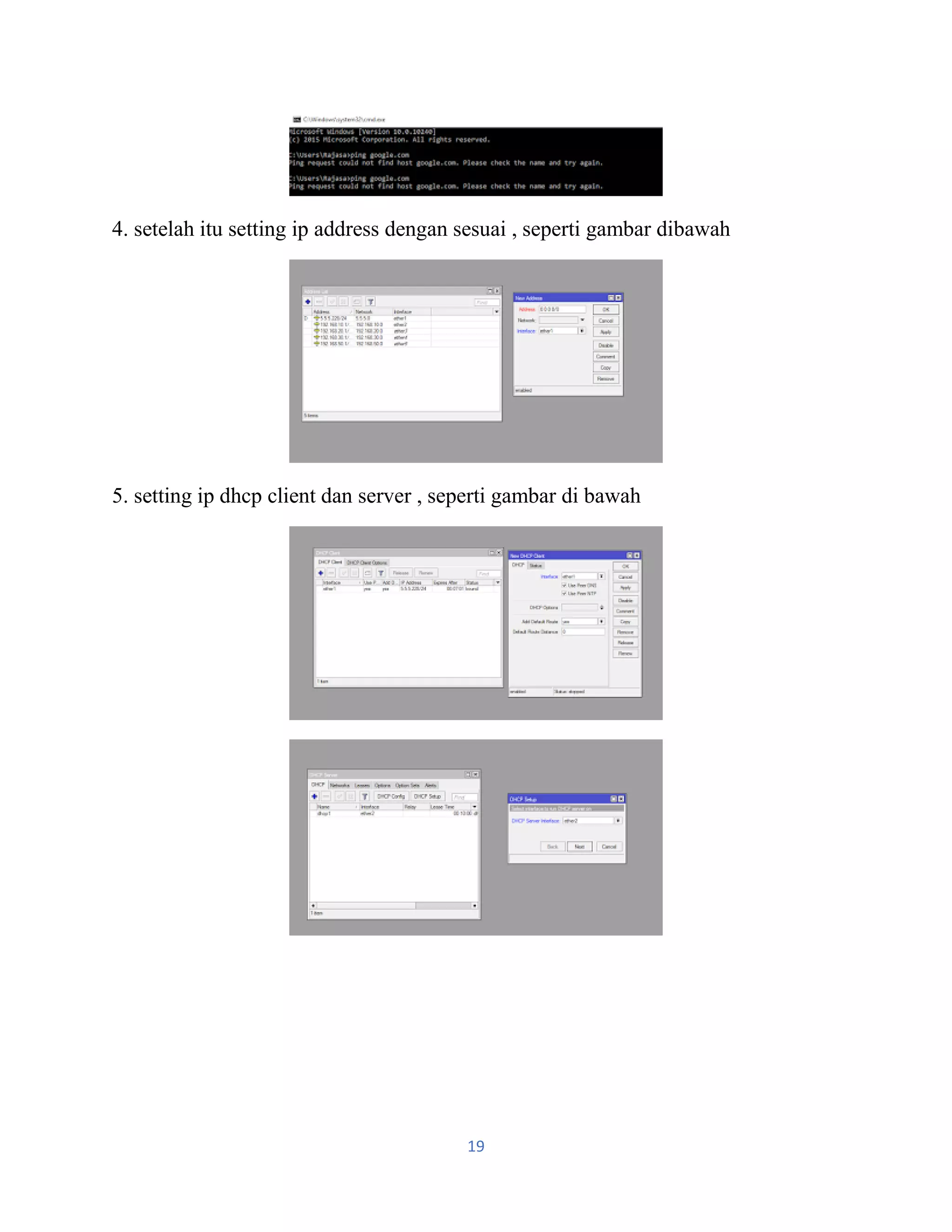

4. setelah itu setting ip address dengan sesuai , seperti gambar dibawah
5. setting ip dhcp client dan server , seperti gambar di bawah

20. 20

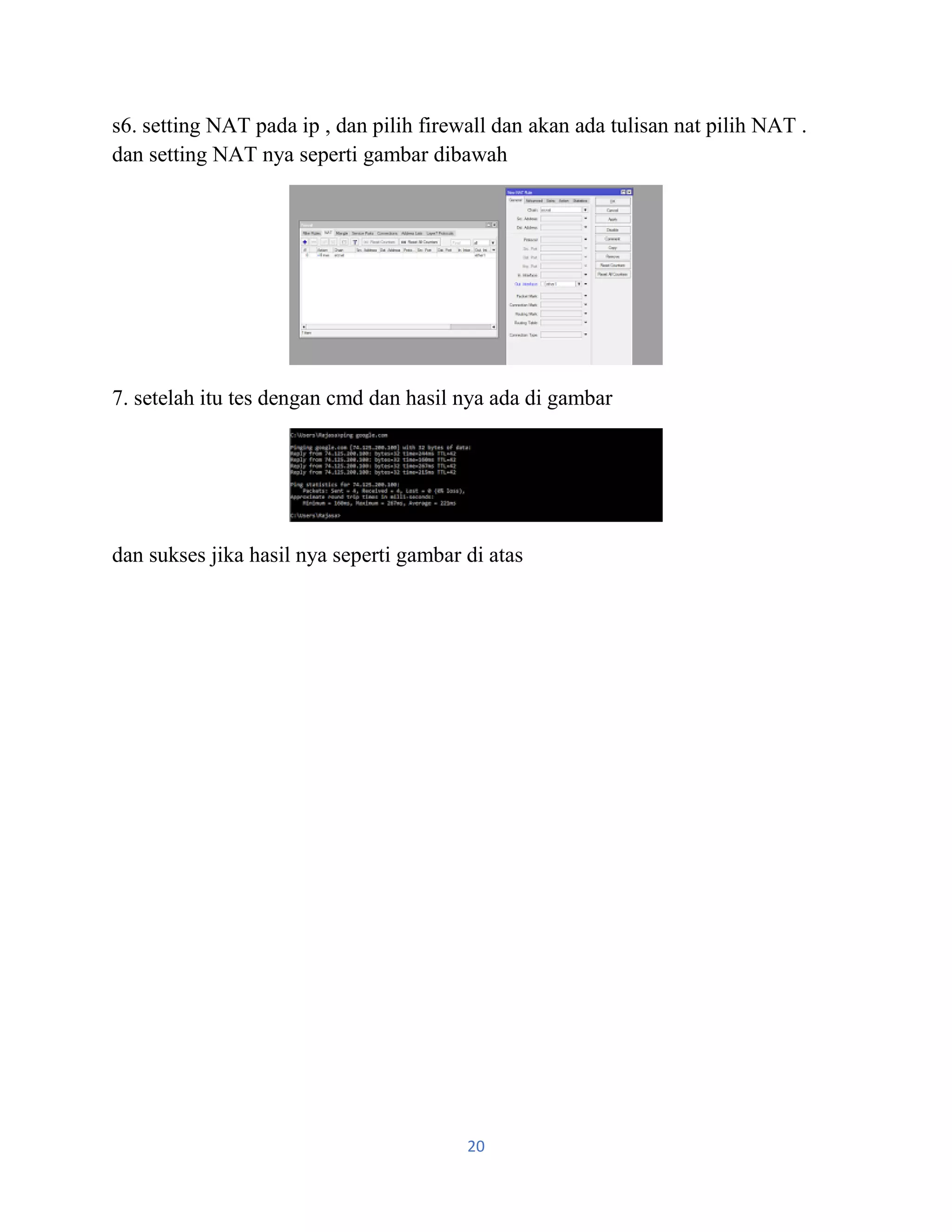

s6. setting NAT pada ip , dan pilih firewall dan akan ada tulisan nat pilih NAT .
dan setting NAT nya seperti gambar dibawah
7. setelah itu tes dengan cmd dan hasil nya ada di gambar
dan sukses jika hasil nya seperti gambar di atas

21. 21

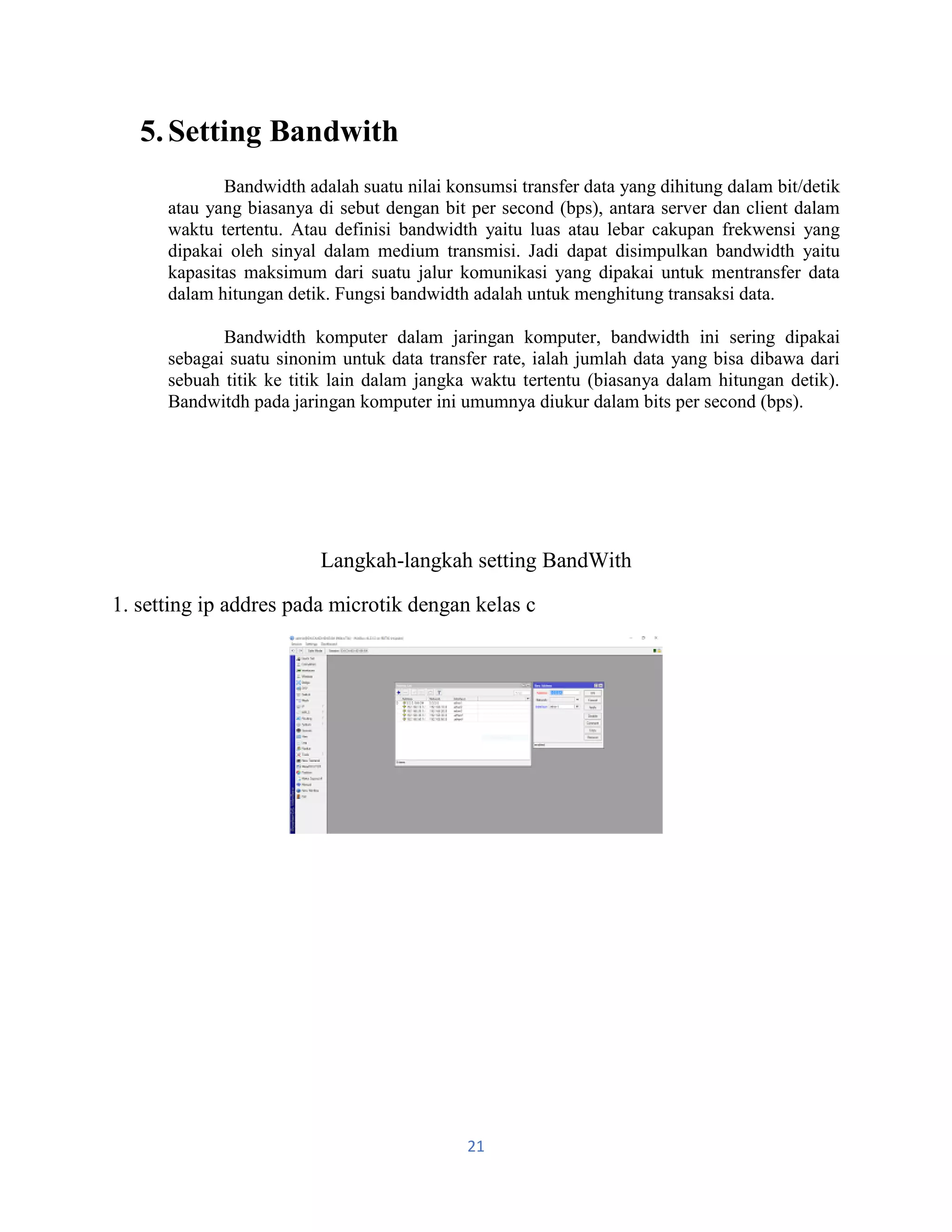

5.Setting Bandwith
Bandwidth adalah suatu nilai konsumsi transfer data yang dihitung dalam bit/detik
atau yang biasanya di sebut dengan bit per second (bps), antara server dan client dalam
waktu tertentu. Atau definisi bandwidth yaitu luas atau lebar cakupan frekwensi yang
dipakai oleh sinyal dalam medium transmisi. Jadi dapat disimpulkan bandwidth yaitu
kapasitas maksimum dari suatu jalur komunikasi yang dipakai untuk mentransfer data
dalam hitungan detik. Fungsi bandwidth adalah untuk menghitung transaksi data.
Bandwidth komputer dalam jaringan komputer, bandwidth ini sering dipakai
sebagai suatu sinonim untuk data transfer rate, ialah jumlah data yang bisa dibawa dari
sebuah titik ke titik lain dalam jangka waktu tertentu (biasanya dalam hitungan detik).
Bandwitdh pada jaringan komputer ini umumnya diukur dalam bits per second (bps).
Langkah-langkah setting BandWith
1. setting ip addres pada microtik dengan kelas c

22. 22

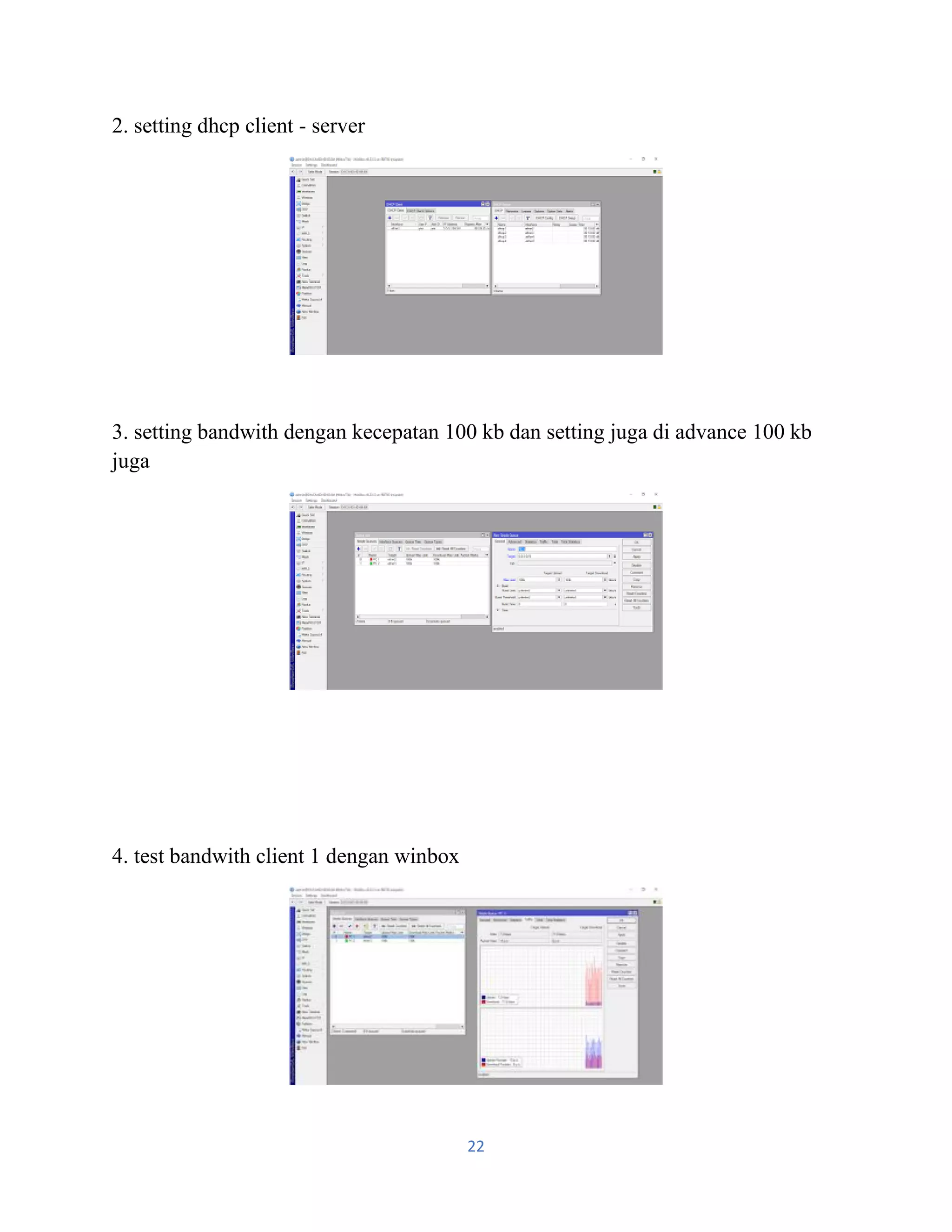

2. setting dhcp client - server
3. setting bandwith dengan kecepatan 100 kb dan setting juga di advance 100 kb
juga
4. test bandwith client 1 dengan winbox

23. 23

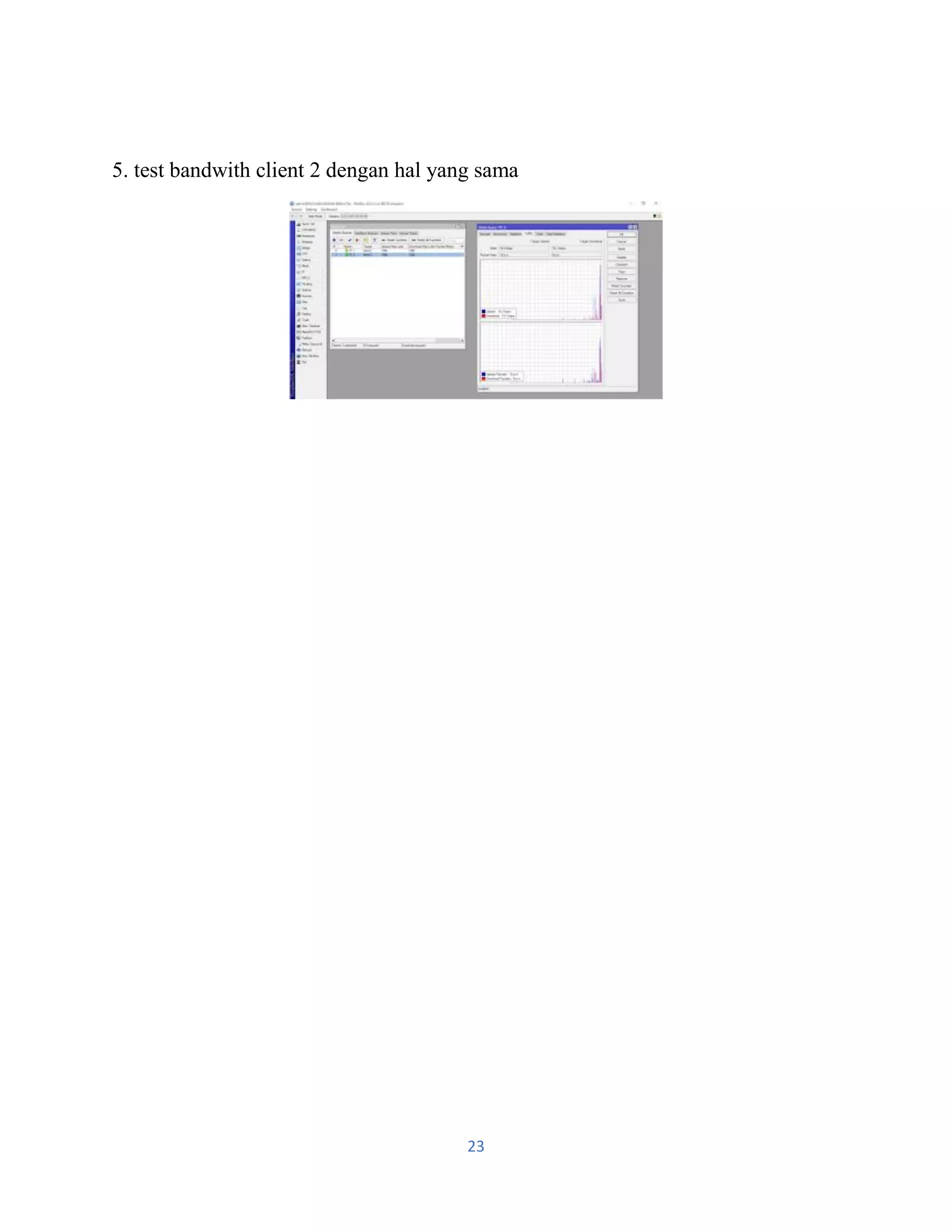

5. test bandwith client 2 dengan hal yang sama

24. 24

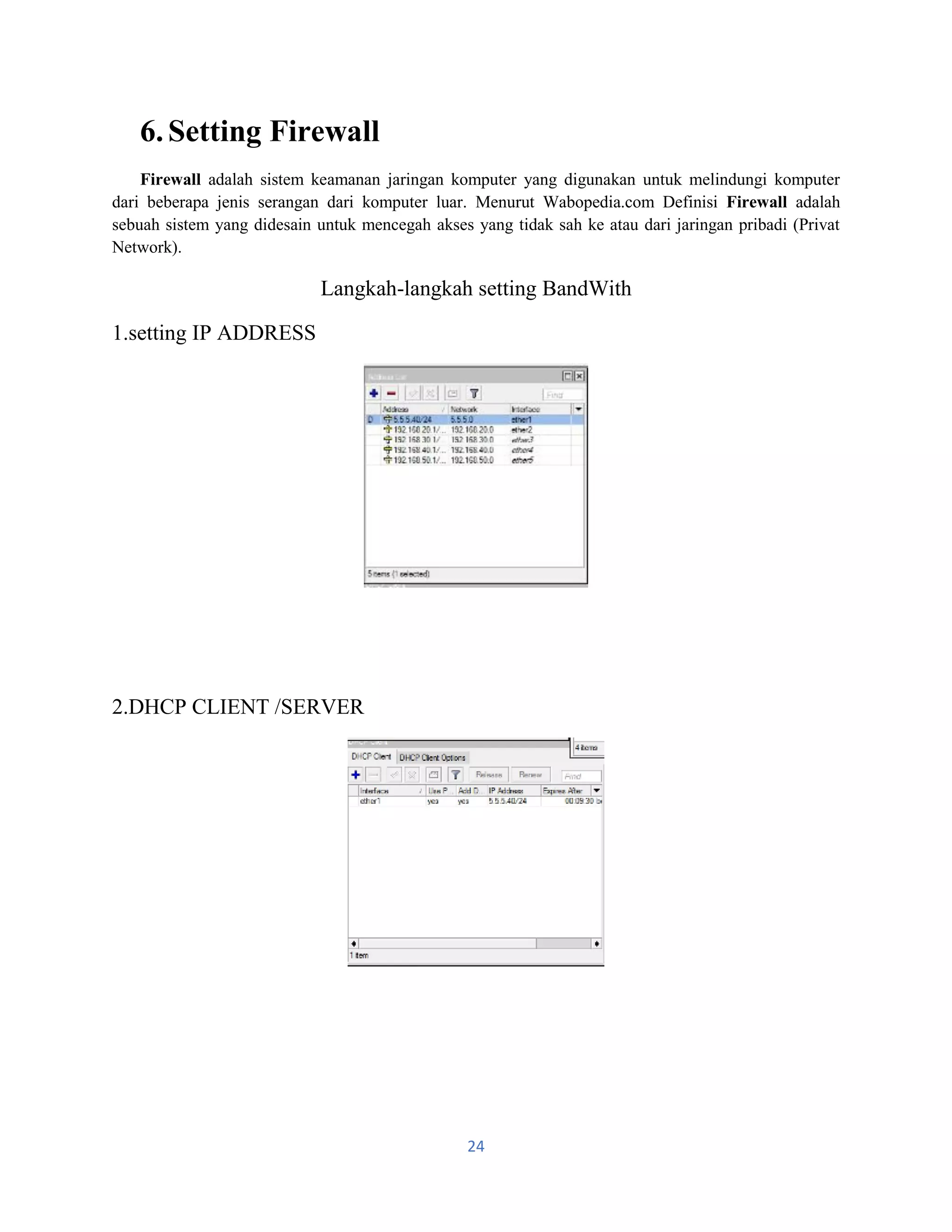

6.Setting Firewall
Firewall adalah sistem keamanan jaringan komputer yang digunakan untuk melindungi komputer
dari beberapa jenis serangan dari komputer luar. Menurut Wabopedia.com Definisi Firewall adalah
sebuah sistem yang didesain untuk mencegah akses yang tidak sah ke atau dari jaringan pribadi (Privat
Network).
Langkah-langkah setting BandWith
1.setting IP ADDRESS
2.DHCP CLIENT /SERVER

25. 25

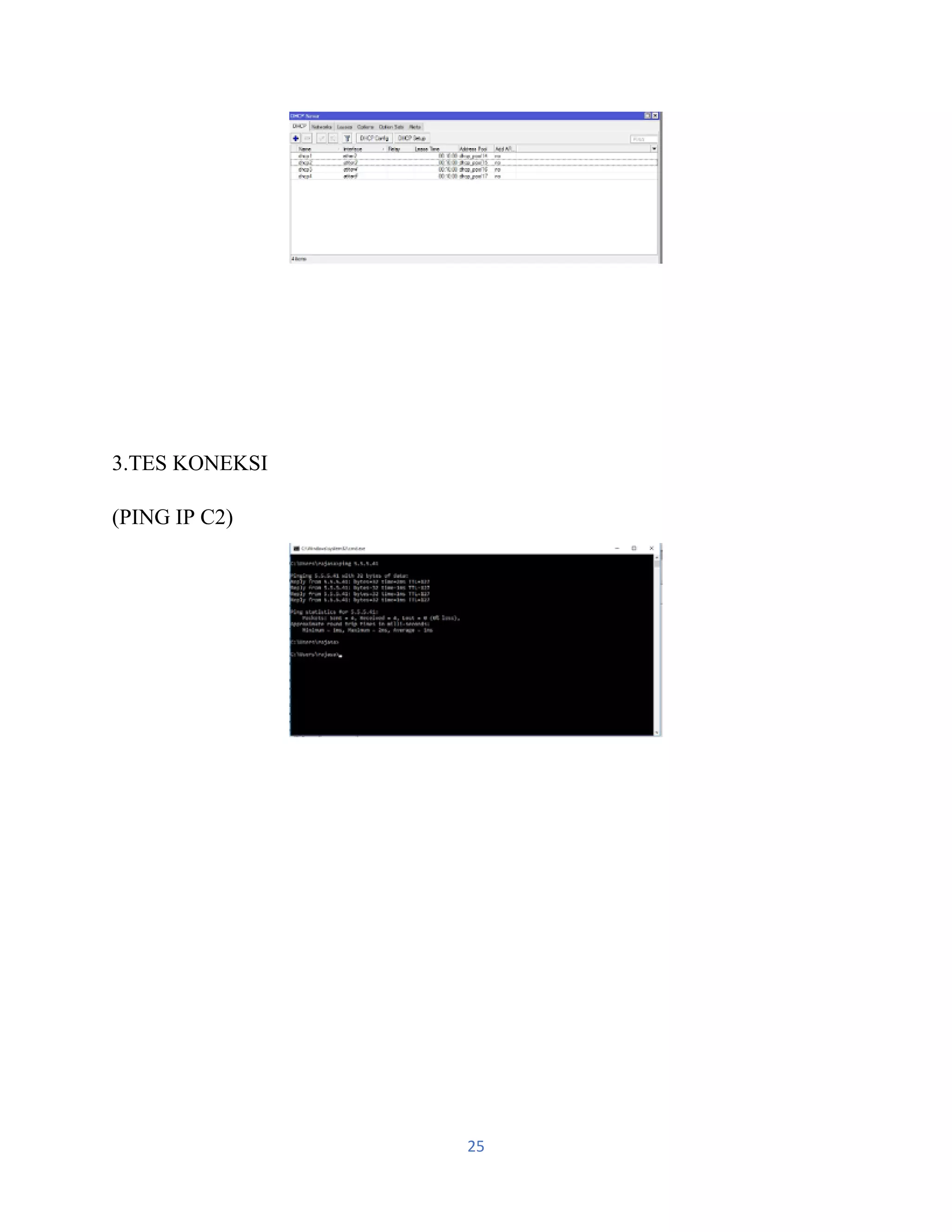

3.TES KONEKSI
(PING IP C2)

26. 26
4.SETTING BLOCK IP FIREWALL
5.TES KONEKSI
(PING IP C2)

27. 27

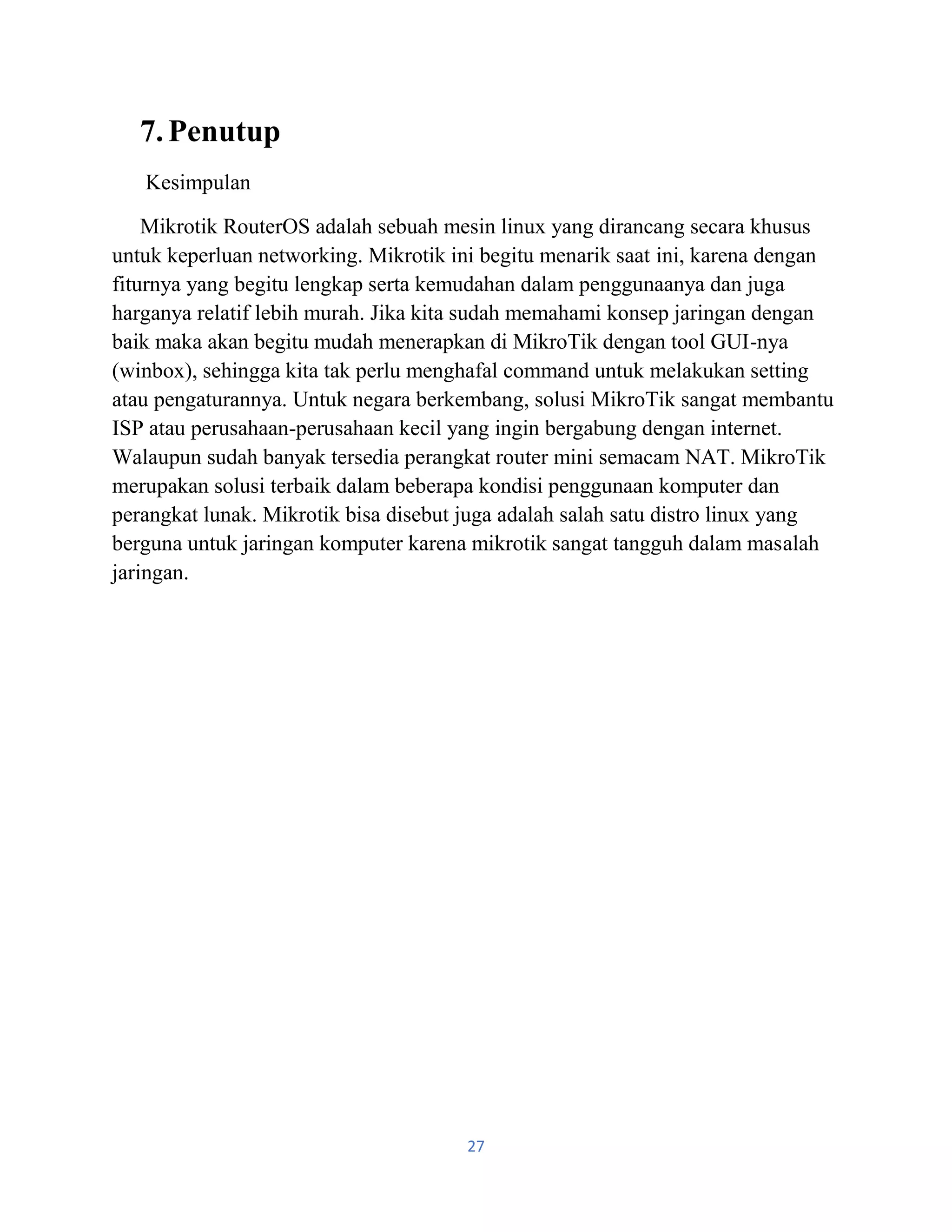

7.Penutup
Kesimpulan
Mikrotik RouterOS adalah sebuah mesin linux yang dirancang secara khusus
untuk keperluan networking. Mikrotik ini begitu menarik saat ini, karena dengan
fiturnya yang begitu lengkap serta kemudahan dalam penggunaanya dan juga
harganya relatif lebih murah. Jika kita sudah memahami konsep jaringan dengan
baik maka akan begitu mudah menerapkan di MikroTik dengan tool GUI-nya
(winbox), sehingga kita tak perlu menghafal command untuk melakukan setting
atau pengaturannya. Untuk negara berkembang, solusi MikroTik sangat membantu
ISP atau perusahaan-perusahaan kecil yang ingin bergabung dengan internet.
Walaupun sudah banyak tersedia perangkat router mini semacam NAT. MikroTik
merupakan solusi terbaik dalam beberapa kondisi penggunaan komputer dan
perangkat lunak. Mikrotik bisa disebut juga adalah salah satu distro linux yang
berguna untuk jaringan komputer karena mikrotik sangat tangguh dalam masalah
jaringan.
