1. LAPORAN PRATIKUM
“MIKROTIK”
Anggota: Bayu April Purwanto
SMK RAJASA SURABAYA
Teknik Komputer dan Jaringan
Jl. Gentengkali no. 27 Telepon +62-31-5344810, Fax +62-31-5344810
e-mail : smk_rajasa.surabaya@yahoo.co.id
home page : http://www.smkrajasa.sch.id
SURABAYA ( 60275 )

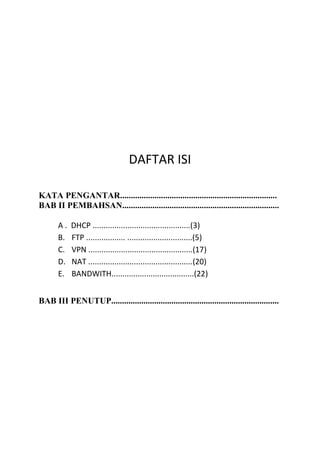

2. DAFTAR ISI
KATA PENGANTAR.........................................................................
BAB II PEMBAHSAN.........................................................................
A . DHCP .............................................(3)
B. FTP .................. ..............................(5)
C. VPN ................................................(17)
D. NAT ................................................(20)
E. BANDWITH......................................(22)
BAB III PENUTUP..............................................................................

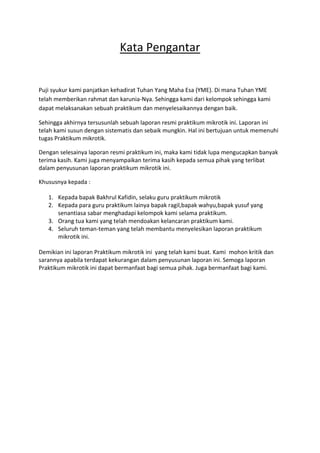

3. Kata Pengantar
Puji syukur kami panjatkan kehadirat Tuhan Yang Maha Esa (YME). Di mana Tuhan YME
telah memberikan rahmat dan karunia-Nya. Sehingga kami dari kelompok sehingga kami
dapat melaksanakan sebuah praktikum dan menyelesaikannya dengan baik.
Sehingga akhirnya tersusunlah sebuah laporan resmi praktikum mikrotik ini. Laporan ini
telah kami susun dengan sistematis dan sebaik mungkin. Hal ini bertujuan untuk memenuhi
tugas Praktikum mikrotik.
Dengan selesainya laporan resmi praktikum ini, maka kami tidak lupa mengucapkan banyak
terima kasih. Kami juga menyampaikan terima kasih kepada semua pihak yang terlibat
dalam penyusunan laporan praktikum mikrotik ini.
Khususnya kepada :
1. Kepada bapak Bakhrul Kafidin, selaku guru praktikum mikrotik
2. Kepada para guru praktikum lainya bapak ragil,bapak wahyu,bapak yusuf yang
senantiasa sabar menghadapi kelompok kami selama praktikum.
3. Orang tua kami yang telah mendoakan kelancaran praktikum kami.
4. Seluruh teman-teman yang telah membantu menyelesikan laporan praktikum
mikrotik ini.
Demikian ini laporan Praktikum mikrotik ini yang telah kami buat. Kami mohon kritik dan
sarannya apabila terdapat kekurangan dalam penyusunan laporan ini. Semoga laporan
Praktikum mikrotik ini dapat bermanfaat bagi semua pihak. Juga bermanfaat bagi kami.

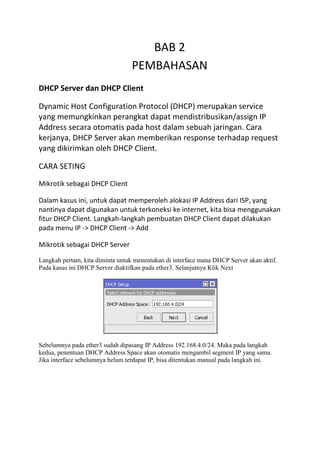

4. BAB 2
PEMBAHASAN
DHCP Server dan DHCP Client
Dynamic Host Configuration Protocol (DHCP) merupakan service
yang memungkinkan perangkat dapat mendistribusikan/assign IP
Address secara otomatis pada host dalam sebuah jaringan. Cara
kerjanya, DHCP Server akan memberikan response terhadap request
yang dikirimkan oleh DHCP Client.
CARA SETING
Mikrotik sebagai DHCP Client
Dalam kasus ini, untuk dapat memperoleh alokasi IP Address dari ISP, yang
nantinya dapat digunakan untuk terkoneksi ke internet, kita bisa menggunakan
fitur DHCP Client. Langkah-langkah pembuatan DHCP Client dapat dilakukan
pada menu IP -> DHCP Client -> Add
Mikrotik sebagai DHCP Server
Langkah pertam, kita diminta untuk menentukan di interface mana DHCP Server akan aktif.
Pada kasus ini DHCP Server diaktifkan pada ether3. Selanjutnya Klik Next
Sebelumnya pada ether3 sudah dipasang IP Address 192.168.4.0/24. Maka pada langkah
kedua, penentuan DHCP Address Space akan otomatis mengambil segment IP yang sama.
Jika interface sebelumnya belum terdapat IP, bisa ditentukan manual pada langkah ini.

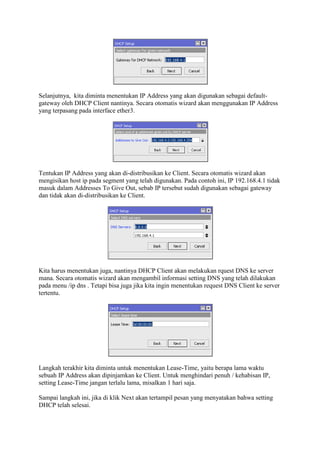

5. Selanjutnya, kita diminta menentukan IP Address yang akan digunakan sebagai default-
gateway oleh DHCP Client nantinya. Secara otomatis wizard akan menggunakan IP Address
yang terpasang pada interface ether3.
Tentukan IP Address yang akan di-distribusikan ke Client. Secara otomatis wizard akan
mengisikan host ip pada segment yang telah digunakan. Pada contoh ini, IP 192.168.4.1 tidak
masuk dalam Addresses To Give Out, sebab IP tersebut sudah digunakan sebagai gateway
dan tidak akan di-distribusikan ke Client.
Kita harus menentukan juga, nantinya DHCP Client akan melakukan rquest DNS ke server
mana. Secara otomatis wizard akan mengambil informasi setting DNS yang telah dilakukan
pada menu /ip dns . Tetapi bisa juga jika kita ingin menentukan request DNS Client ke server
tertentu.
Langkah terakhir kita diminta untuk menentukan Lease-Time, yaitu berapa lama waktu
sebuah IP Address akan dipinjamkan ke Client. Untuk menghindari penuh / kehabisan IP,
setting Lease-Time jangan terlalu lama, misalkan 1 hari saja.
Sampai langkah ini, jika di klik Next akan tertampil pesan yang menyatakan bahwa setting
DHCP telah selesai.

6. FTP
FTP (singkatan dari File Transfer Protocol) adalah sebuah protokol
Internet yang berjalan di dalam lapisan aplikasi yang merupakan
standar untuk pentransferan berkas (file) komputer antar mesin-
mesin dalam sebuah internetwork.
CARA SETTING
1.CEK IP DARI ETH1 SAMPAI ETH5 DAN HARUS MENDAPATKAN IP
YANG SAMA
2.SEPERTI GAMBAR DIATAS TELAH MENDAPAT IP DARI DHCP CLIENT DAN
DHCP SERVER

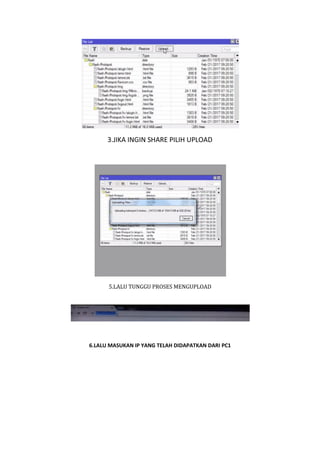

7. 3.JIKA INGIN SHARE PILIH UPLOAD
5.LALU TUNGGU PROSES MENGUPLOAD
6.LALU MASUKAN IP YANG TELAH DIDAPATKAN DARI PC1

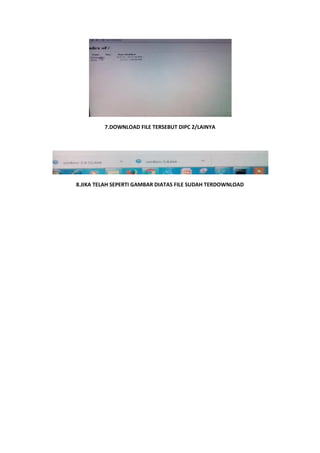

8. 7.DOWNLOAD FILE TERSEBUT DIPC 2/LAINYA
8.JIKA TELAH SEPERTI GAMBAR DIATAS FILE SUDAH TERDOWNLOAD

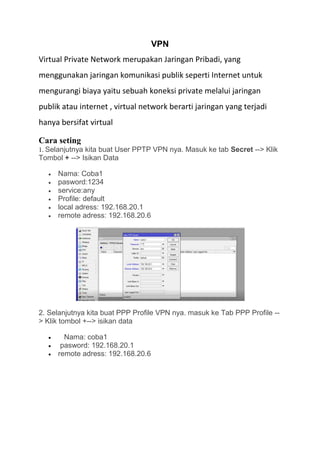

9. VPN
Virtual Private Network merupakan Jaringan Pribadi, yang
menggunakan jaringan komunikasi publik seperti Internet untuk
mengurangi biaya yaitu sebuah koneksi private melalui jaringan
publik atau internet , virtual network berarti jaringan yang terjadi
hanya bersifat virtual
Cara seting
1. Selanjutnya kita buat User PPTP VPN nya. Masuk ke tab Secret --> Klik
Tombol + --> Isikan Data
 Nama: Coba1
 pasword:1234
 service:any
 Profile: default
 local adress: 192.168.20.1
 remote adress: 192.168.20.6
2. Selanjutnya kita buat PPP Profile VPN nya. masuk ke Tab PPP Profile --
> Klik tombol +--> isikan data
 Nama: coba1
 pasword: 192.168.20.1
 remote adress: 192.168.20.6

10. 
3.Selanjutnya kita buat New interface. Masuk ke tab Interface--> Klik
Tombol Dial out --> Isikan Data
 Connect to: 192.168.20.1
 user:Coba1
 pasword:1234
 profile: default encyption
 keepalive timeout:
 60
4.Selanjutnya kita buat User PPTP VPN nya. untuk cilent2 Masuk ke tab
PPP Profile --> Klik Tombol + --> Isikan Data
1.Nama: Coba2
2.Local adress:192.168.30.1
3.Remote Adress: 192.168.30.6
Terus kita klik apply dan klik ok untuk membuat user buat client2.

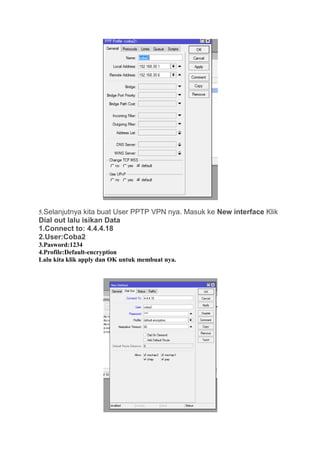

11. 5.Selanjutnya kita buat User PPTP VPN nya. Masuk ke New interface Klik
Dial out lalu isikan Data
1.Connect to: 4.4.4.18
2.User:Coba2
3.Pasword:1234
4.Profile:Default-encryption
Lalu kita klik apply dan OK untuk membuat nya.

12. SETTING VPN CLIENT 1
1. Pastikan Laptop anda sudah bisa akses internet. Masuk pada menu Network and Sharing
Center, kemudian create koneksi baru dengan memilih Set up new connection or network.
2. Pada tampilan window selanjutnya, pilih Connect to a workplace , lalu klik next.

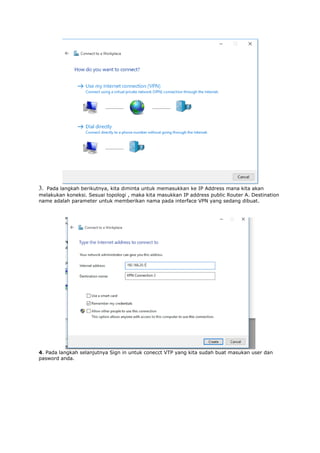

13. 3. Pada langkah berikutnya, kita diminta untuk memasukkan ke IP Address mana kita akan
melakukan koneksi. Sesuai topologi , maka kita masukkan IP address public Router A. Destination
name adalah parameter untuk memberikan nama pada interface VPN yang sedang dibuat.
4. Pada langkah selanjutnya Sign in untuk conecct VTP yang kita sudah buat masukan user dan
pasword anda.

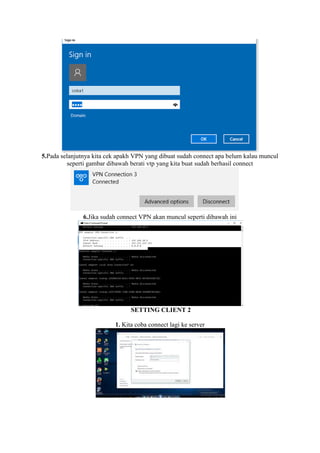

14. 5.Pada selanjutnya kita cek apakh VPN yang dibuat sudah connect apa belum kalau muncul
seperti gambar dibawah berati vtp yang kita buat sudah berhasil connect
6.Jika sudah connect VPN akan muncul seperti dibawah ini
SETTING CLIENT 2
1. Kita coba connect lagi ke server

15. 2. Tampilan Windows 10 pilih "Connect to a Workplace"
3. Kita ketik IP yang kita setting di PPP

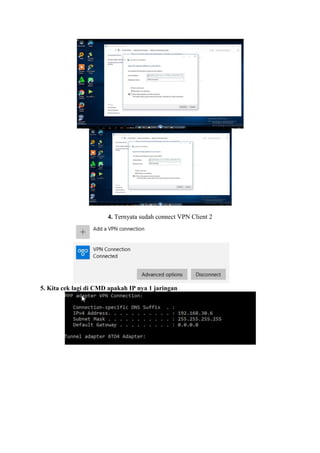

16. 4. Ternyata sudah connect VPN Client 2
5. Kita cek lagi di CMD apakah IP nya 1 jaringan

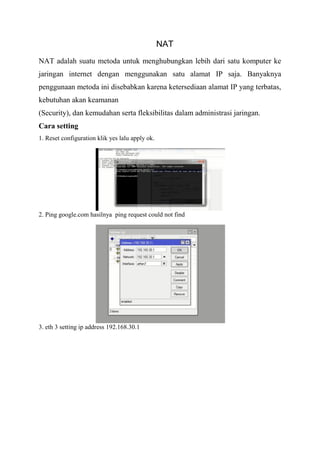

17. NAT
NAT adalah suatu metoda untuk menghubungkan lebih dari satu komputer ke
jaringan internet dengan menggunakan satu alamat IP saja. Banyaknya
penggunaan metoda ini disebabkan karena ketersediaan alamat IP yang terbatas,
kebutuhan akan keamanan
(Security), dan kemudahan serta fleksibilitas dalam administrasi jaringan.
Cara setting
1. Reset configuration klik yes lalu apply ok.
2. Ping google.com hasilnya ping request could not find
3. eth 3 setting ip address 192.168.30.1

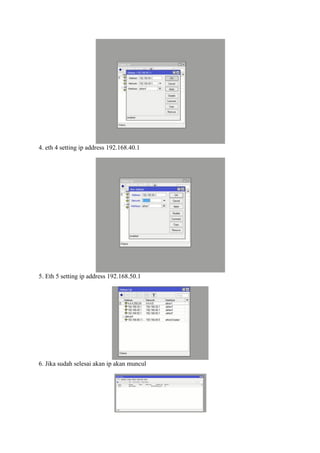

18. 4. eth 4 setting ip address 192.168.40.1
5. Eth 5 setting ip address 192.168.50.1
6. Jika sudah selesai akan ip akan muncul

19. 7. Setting DHCP Server
8. Setting nat Chan pilih srcnat out interface pilih ether1 lalu klik aplly ok.
9. Pilih masquerade klik aplly lalu ok
10. Lalu ping google.com hasilnya relpy

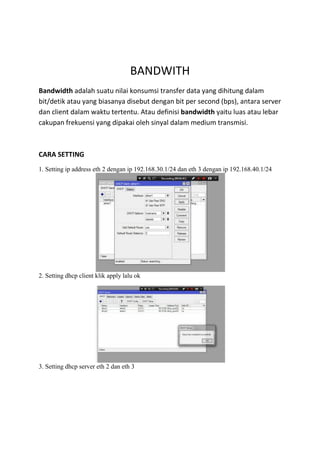

20. BANDWITH
Bandwidth adalah suatu nilai konsumsi transfer data yang dihitung dalam
bit/detik atau yang biasanya disebut dengan bit per second (bps), antara server
dan client dalam waktu tertentu. Atau definisi bandwidth yaitu luas atau lebar
cakupan frekuensi yang dipakai oleh sinyal dalam medium transmisi.
CARA SETTING
1. Setting ip address eth 2 dengan ip 192.168.30.1/24 dan eth 3 dengan ip 192.168.40.1/24
2. Setting dhcp client klik apply lalu ok
3. Setting dhcp server eth 2 dan eth 3

21. 4. Setting kecepetan upload/download eth 2 dengan nama danung1 kemudian target pilih eth2
dan max limit masukan 50k dan 50k.
5. Setting kecepatan upload/download eth 3 dengan nama danung2 kemuadian target pilih
eth3 dan max limit masukan 50k dan 50k
6. Kecepatan dari eth2 adalah 25.2 kbps
7. Kecepatan dari eth3 adalah 12.5 kbps

22. BAB III
PENUTUP
A. KESIMPULAN
Kebutuhan spesifikasi hardware instalasi program Mikrotik tidaklah terlalu
tinggi jika dibandingkan dengan spesifikasi computer yang ada di pasaran
saat sekarang ini. Kita hanya membutuhkan PC minimal menggunakan
processor 100 MHz, RAM minimal 64 Mb, space hard disk yang kosong
minimal 64 (Hard disk menggunakan sistem standar Kontroler IDE dan ATA.
Penggunaan SATA, SCSI dan USB tidak didukung), LAN card, CD/DVD ROM (jika
instalasi menggunakan disket, gunakan ukuran 3,5″ pada drive A), dan CD
Program Mikrotik.
Dalam menginstal program mikrotik, mouse belumlah support tapi anda
jangan khawatir tidak bisa menginstal program mikrotik karena kita bisa
menggunakan keyboard sebagai pengganti mouse.
Penggunaan keyboard dalam menginstal program mikrotik pun cukup
mudah, anda hanya tinggal
menekan satu tombol yang ada di keyboard sesuai dengan petunjuk yang ada
dalam proses instalasi
mikrotik. Proses menginstal program mikrotik menurut kelompok kami
tergolong cukup mudah, anda
hanya perlu memahami petunjuk yang ada, kemudian disesuaikan dengan
kebutuhan yang diinginkan.
A. SARAN
Penting untuk diperhatikan adalah saat memilih paket tambahan yaitu
harus sama versinya dengan Router OS yang kita gunakan. Jika tidak maka
paket tambahan tersebut tidak dapat diinstalasi. Mikrotik yang baru saja
didownload dan di install adalah versi shareware yang hanya bisa
dipergunakan sementara dan akan bisa dipergunakan lebih lanjut bilam
melakukan registrasi terlebih dahulu. Sebaiknya paket Installasi ini di Install
semua dan jika ada paket yang tidak kita butuh dapat di remove nantinya
setelah Mikrotik kita konfigurasi lebih lanjut.
Hal lain yang perlu diperhatikan di dalam proses instalasi Mikrotik adalah
memastikan PC memiliki CD/DVD ROM yang baik karena proses instalasi akan
dilakukan melalui CD dan PC memiliki minimal dua ethernet card.
Jangan lupa gunakan semua peralatan komputer yang masih dapat berfungsi
dengan baik serta tatalah kerapihan area kerja. Hal ini bertujuan untuk
menunjang kemudahan dan kenyamanan anda saat proses instalasi mikrotik.
Khusus bagi Newbie agar tidak binggung saat pertama kali melakukan
instalasi dalam menentukaninterface dari LAN Card yang kita pasang di PC
Router maka sebaiknya kita pasang 1 buah LAN Card saja terlebih dahulu.
