![Trema::Pioと連携
require "pio"
class TestPacket < Controller
def start
puts "start"
end
end
require しただけでエラー
動かない。。。
error: field '[:octets, {:type=>:uint8, :initial_length=>6}]' is an
illegal fieldname in Pio::Type::MacAddress](https://image.slidesharecdn.com/trematremaedge-140223210051-phpapp02/85/Trema-trema-edge-20-320.jpg)
![色々な便利メソッドの有無
残念ながら以下みたいなのは自分で定義する必要あり
・ send_flow_mod_delete
・ Portクラスの port.up? もしくは port.down?
def up?
if(self.state | 1 == 0)
return true
end
return false
end
def down?
return (not self.up?)
end
Portクラスに
追加する
def send_flow_mod_delete datapath_id, options
options[ :command ]
= OFPFC_DELETE
options[ :table_id ]
= OFPTT_ALL if options[ :table_id ].nil?
options[ :match ]
= Match.new if options[ :match ].nil?
options[ :cookie ]
=0
if options[ :cookie ].nil?
options[ :cookie_mask ] = 0
if options[ :cookie_mask ].nil?
options[ :out_port ]
= OFPP_ANY if options[ :out_port ].nil?
options[ :out_group ]
= OFPG_ANY if options[ :out_group ].nil?
send_flow_mod datapath_id, options
end
message-helperに追加するなど](https://image.slidesharecdn.com/trematremaedge-140223210051-phpapp02/85/Trema-trema-edge-25-320.jpg)
Tremaとtrema edgeの違い
- 1.
- 2.
- 3.

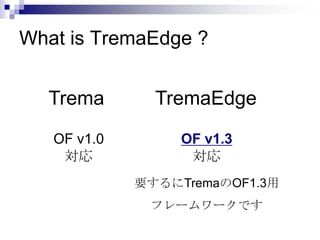

- 4. What is TremaEdge? Trema TremaEdge OF v1.0 対応 OF v1.3 対応 要するにTremaのOF1.3用 フレームワークです

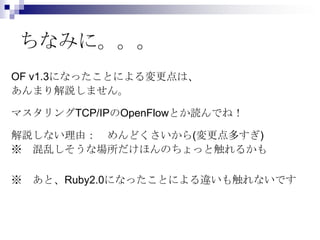

- 5. ちなみに。。。 OF v1.3になったことによる変更点は、 あんまり解説しません。 マスタリングTCP/IPのOpenFlowとか読んでね！ 解説しない理由： めんどくさいから(変更点多すぎ) ※混乱しそうな場所だけほんのちょっと触れるかも ※ あと、Ruby2.0になったことによる違いも触れないです

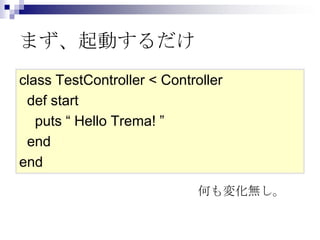

- 6. まず、起動するだけ class TestController <Controller def start puts “ Hello Trema! ” end end 何も変化無し。

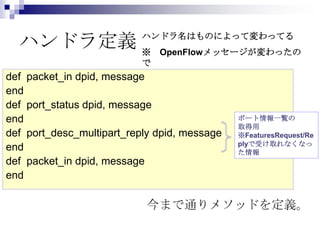

- 7. ハンドラ定義 ※ ハンドラ名はものによって変わってる OpenFlowメッセージが変わったの で def packet_indpid, message end def port_status dpid, message end def port_desc_multipart_reply dpid, message end def packet_in dpid, message end ポート情報一覧の 取得用 ※FeaturesRequest/Re plyで受け取れなくなっ た情報 今まで通りメソッドを定義。

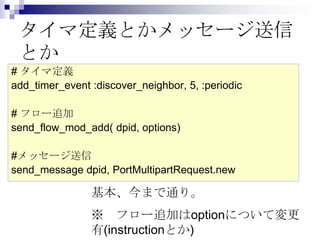

- 8. タイマ定義とかメッセージ送信 とか # タイマ定義 add_timer_event :discover_neighbor,5, :periodic # フロー追加 send_flow_mod_add( dpid, options) #メッセージ送信 send_message dpid, PortMultipartRequest.new 基本、今まで通り。 ※ フロー追加はoptionについて変更 有(instructionとか)
- 9.

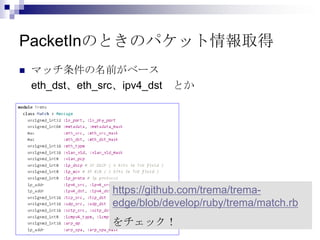

- 10.

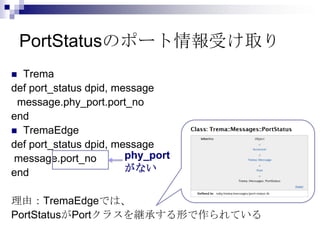

- 11. PortStatusのポート情報受け取り Trema def port_status dpid,message message.phy_port.port_no end TremaEdge def port_status dpid, message phy_port message.port_no がない end 理由：TremaEdgeでは、 PortStatusがPortクラスを継承する形で作られている

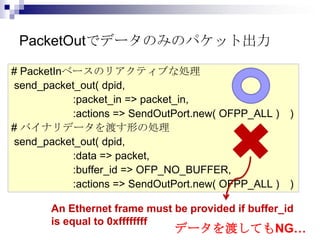

- 12. PacketOutでデータのみのパケット出力 # PacketInベースのリアクティブな処理 send_packet_out( dpid, :packet_in=> packet_in, :actions => SendOutPort.new( OFPP_ALL ) # バイナリデータを渡す形の処理 send_packet_out( dpid, :data => packet, :buffer_id => OFP_NO_BUFFER, :actions => SendOutPort.new( OFPP_ALL ) ) ) An Ethernet frame must be provided if buffer_id is equal to 0xffffffff データを渡してもNG…

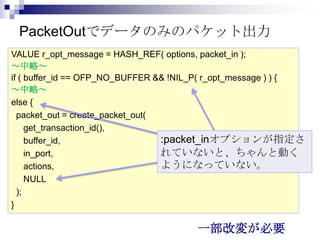

- 13. PacketOutでデータのみのパケット出力 VALUE r_opt_message =HASH_REF( options, packet_in ); ～中略～ if ( buffer_id == OFP_NO_BUFFER && !NIL_P( r_opt_message ) ) { ～中略～ else { packet_out = create_packet_out( get_transaction_id(), :packet_inオプションが指定さ buffer_id, れていないと、ちゃんと動く in_port, ようになっていない。 actions, NULL ); } 一部改変が必要
- 14. PacketOutでデータのみのパケット出力 ～改変例～ VALUE r_opt_message =HASH_REF( options, packet_in ); VALUE r_opt_data = HASH_REF( options, data ); //データオプション追加 ～中略～ if ( !NIL_P( r_opt_message ) ) { ～中略～ else if( !NIL_P(r_opt_data) ){ //データオプション追加 data = r_array_to_buffer( r_opt_data ); dataに対するfree自体は既に処理 があるため、追記はしない } ～中略～ if ( buffer_id == OFP_NO_BUFFER && //条件を１つ追加 ( !NIL_P( r_opt_message ) || !NIL_P(r_opt_data) )) { ～中略～ else { :dataのオプション指定があった場合を想定 ～中略～

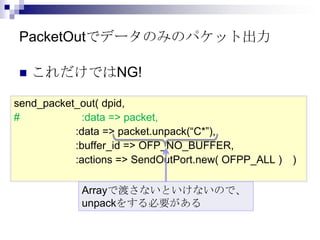

- 15. PacketOutでデータのみのパケット出力 これだけではNG! send_packet_out( dpid, # :data =>packet, :data => packet.unpack(“C*”), :buffer_id => OFP_NO_BUFFER, :actions => SendOutPort.new( OFPP_ALL ) Arrayで渡さないといけないので、 unpackをする必要がある )

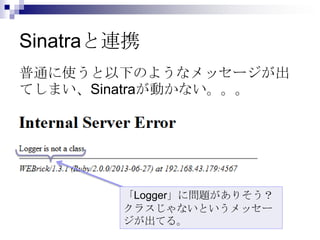

- 16.
- 17.

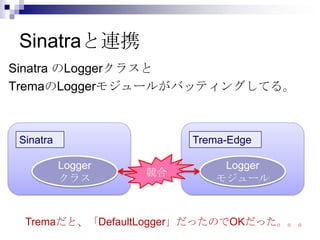

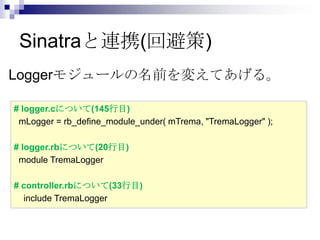

- 18. Sinatraと連携(回避策) Loggerモジュールの名前を変えてあげる。 # logger.cについて(145行目) mLogger =rb_define_module_under( mTrema, "TremaLogger" ); # logger.rbについて(20行目) module TremaLogger # controller.rbについて(33行目) include TremaLogger

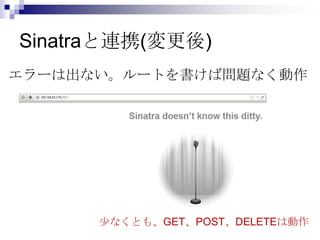

- 19.

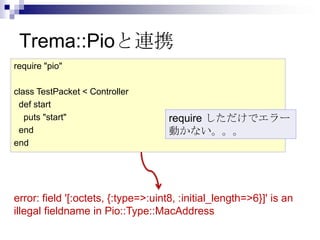

- 20. Trema::Pioと連携 require "pio" class TestPacket< Controller def start puts "start" end end require しただけでエラー 動かない。。。 error: field '[:octets, {:type=>:uint8, :initial_length=>6}]' is an illegal fieldname in Pio::Type::MacAddress

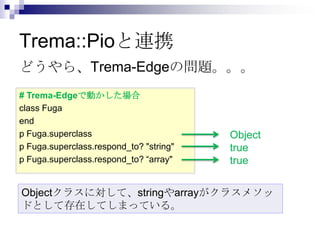

- 21. Trema::Pioと連携 どうやら、Trema-Edgeの問題。。。 # Trema-Edgeで動かした場合 class Fuga end pFuga.superclass p Fuga.superclass.respond_to? "string" p Fuga.superclass.respond_to? “array" Object true true Objectクラスに対して、stringやarrayがクラスメソッ ドとして存在してしまっている。
- 22.

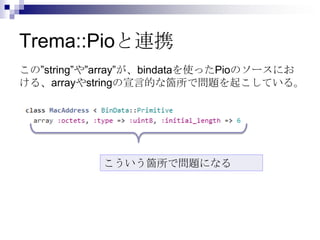

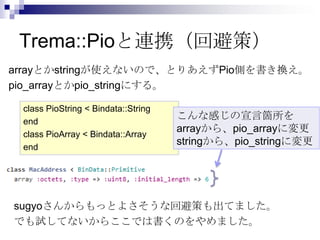

- 23. Trema::Pioと連携（回避策） arrayとかstringが使えないので、とりあえずPio側を書き換え。 pio_arrayとかpio_stringにする。 class PioString <Bindata::String end class PioArray < Bindata::Array end こんな感じの宣言箇所を arrayから、pio_arrayに変更 stringから、pio_stringに変更 sugyoさんからもっとよさそうな回避策も出てました。 でも試してないからここでは書くのをやめました。

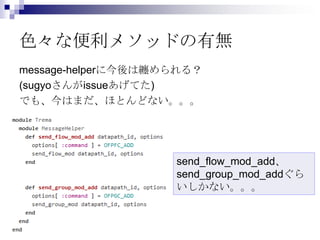

- 24.

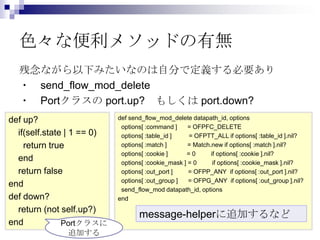

- 25. 色々な便利メソッドの有無 残念ながら以下みたいなのは自分で定義する必要あり ・ send_flow_mod_delete ・ Portクラスのport.up? もしくは port.down? def up? if(self.state | 1 == 0) return true end return false end def down? return (not self.up?) end Portクラスに 追加する def send_flow_mod_delete datapath_id, options options[ :command ] = OFPFC_DELETE options[ :table_id ] = OFPTT_ALL if options[ :table_id ].nil? options[ :match ] = Match.new if options[ :match ].nil? options[ :cookie ] =0 if options[ :cookie ].nil? options[ :cookie_mask ] = 0 if options[ :cookie_mask ].nil? options[ :out_port ] = OFPP_ANY if options[ :out_port ].nil? options[ :out_group ] = OFPG_ANY if options[ :out_group ].nil? send_flow_mod datapath_id, options end message-helperに追加するなど

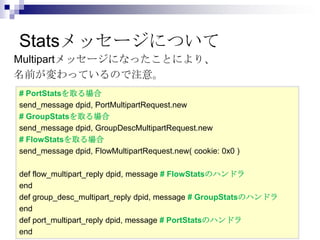

- 26. Statsメッセージについて Multipartメッセージになったことにより、 名前が変わっているので注意。 # PortStatsを取る場合 send_message dpid,PortMultipartRequest.new # GroupStatsを取る場合 send_message dpid, GroupDescMultipartRequest.new # FlowStatsを取る場合 send_message dpid, FlowMultipartRequest.new( cookie: 0x0 ) def flow_multipart_reply dpid, message # FlowStatsのハンドラ end def group_desc_multipart_reply dpid, message # GroupStatsのハンドラ end def port_multipart_reply dpid, message # PortStatsのハンドラ end

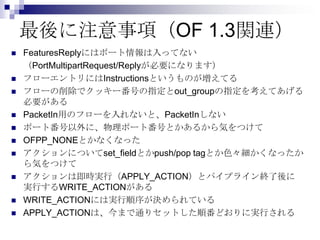

- 27.
- 28.
