Компания «Профиль-Арма», основанная в 2002 году, является ведущим производителем деталей трубопроводов и комплектующих для нефтегазового сектора в Уральском регионе, обеспечивая высокое качество своей продукции за счет современных технологий и квалифицированного персонала. Компания предлагает широкий ассортимент соединительных деталей, включая фланцы и заглушки, и строго соблюдает стандарты качества, включая сертификацию по ISO 9001:2008. В настоящее время идет строительство нового производственного корпуса для расширения производства.

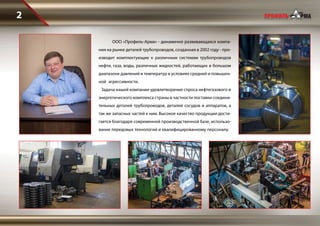

2. 2
ООО «Профиль-Арма» - динамично развивающаяся компа-
ния на рынке деталей трубопроводов, созданная в 2002 году - про-
изводит комплектующие к различным системам трубопроводов
нефти, газа, воды, различных жидкостей, работающих в большом
диапазоне давлений и температур в условиях средней и повышен-
ной агрессивности.
Задача нашей компании удовлетворение спроса нефтегазового и
энергетического комплекса страны в частности поставки соедини-
тельных деталей трубопроводов, деталей сосудов и аппаратов, а
так же запасных частей к ним. Высокое качество продукции дости-
гается благодаря современной производственной базе, использо-
вание передовых технологий и квалифицированному персоналу.

3. 3

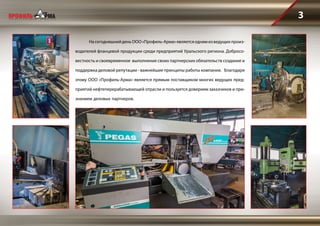

НасегодняшнийденьООО«Профиль-Арма»являетсяоднимизведущихпроиз-
водителей фланцевой продукции среди предприятий Уральского региона. Добросо-
вестность и своевременное выполнение своих партнерских обязательств создание и
поддержка деловой репутации - важнейшие принципы работы компании. Благодаря
этому ООО «Профиль-Арма» является прямым поставщиком многих ведущих пред-
приятий нефтеперерабатывающей отрасли и пользуется доверием заказчиков и при-
знанием деловых партнеров.

4. 4

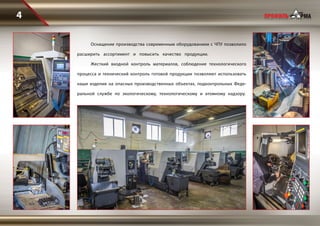

Оснащение производства современным оборудованием с ЧПУ позволило
расширить ассортимент и повысить качество продукции.
Жесткий входной контроль материалов, соблюдение технологического
процесса и технический контроль готовой продукции позволяют использовать
наши изделия на опасных производственных объектах, подконтрольных Феде-
ральной службе по экологическому, технологическому и атомному надзору.

5. 5
Предприятие имеет сертификат соответствия менеджмента каче-
ства ИСО 9001:2008.
Наличие на предприятии сертифицированной системы менед-
жмента качества в соответствии с требованиями международного стан-
дарта гарантирует клиентам ООО «Профиль-Арма» высокое качество об-
служивания на всех этапах сотрудничества.
В настоящее время ведется строительство нового производствен-
ного корпуса.

6. ЗАГЛУШКИ ПОВОРОТНЫЕ6
Т-ММ-25-01-06 Заглушки поворотные
Ду 10...600 мм Ру 0.6 до 10 МПа (6...100 кг с/см2
)
1 исполнение- соединительный выступ (для фланцев 1 исполнения)
2 исполнение- выступ-впадина (для фланцев 2-3 исполнения)
3 исполнение- шип-паз (для фланцев 4-5 исполнения)
АТК 26-18-5-93 Заглушки поворотные
Ду 10...600 мм Ру 1.6 до 16 МПа (16...160 кг с/см2
)
1 исполнение - соединительный выступ (для фланцев 1 исполнения)
2 исполнение - выступ-впадина (для фланцев 2-3 исполнения)
3 исполнение - под прокладку овального сечения (для фланцев 7 исполнения)

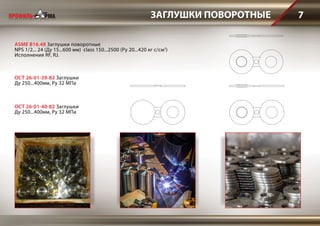

7. ASME B16.48 Заглушки поворотные
NPS 1/2... 24 (Ду 15...600 мм) class 150...2500 (Ру 20...420 кг с/см2
)
Исполнения RF, RJ.
ЗАГЛУШКИ ПОВОРОТНЫЕ 7
ОСТ 26-01-39-82 Заглушки
Ду 250...400мм, Ру 32 МПа
ОСТ 26-01-40-82 Заглушки
Ду 250...400мм, Ру 32 МПа

8. ЗАГЛУШКИ ФЛАНЦЕВЫЕ8
ГОСТ 22815-83 Заглушки
Ду 6...200 мм Ру св. 10 до 100 МПа (100...1000 кг с/см2
)
ГОСТ 22816-83 Заглушки
Ду 6...200 мм Ру св. 10 до 40 МПа (100...400 кг с/см2
)
ОСТ 34 10.758-97 Заглушки
Ду 40...1000мм, Ру 0.25...0.4 МПа

9. АТК 24.200.02-90 Заглушки фланцевые
Ду 15...1200 мм Ру 0.6...16.0 МПа (6...160 кг с/см2
)
ЗАГЛУШКИ ФЛАНЦЕВЫЕ 9
ОСТ 34 10.759-97 Заглушки
Ду 300...1600 мм Ру 0.25...4.0 МПа

10. ГОСТ 12820-80 Фланцы стальные плоские приварные
Ду 10…2400мм, Ру 0,1…2,5МПа
ГОСТ 12821-80 Фланцы стальные приварные встык
Ду 10…1600мм, Ру 0,1…20,0МПа
ФЛАНЦЫ10
ASME B16.5-2009 Фланцы стальные
Ду ½…24’’, Class 150…2500
ASME B16.47-2006 Фланцы стальные больших диаметров
Ду 26…60’’, Class 75…900

11. ФЛАНЦЫ 11
ГОСТ 28759.3-90 Фланцы сосудов и аппаратов стальные приварные встык
Ду 400…4000мм , Ру 0,6…6,3 МПа
ГОСТ 28759.4-90 Фланцы сосудов и аппаратов стальные плоские
приварные встык под прокладку восьмиугольного сечения
Ду 400…1600мм , Ру 0,3…1,6 МПа
ГОСТ 28759.2-90 Фланцы сосудов и аппаратов стальные плоские приварные
Ду 400…4000мм , Ру 0,3…1,6 МПа
ГОСТ 12822-80 Фланцы стальные свободные на приварном кольце
Ду 10…500мм, Ру 0,1…2,5МПа

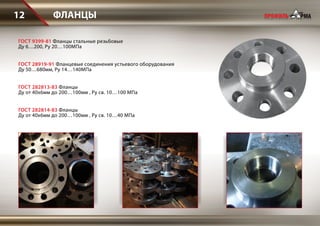

12. ФЛАНЦЫ12
ГОСТ 282813-83 Фланцы
Ду от 40х6мм до 200…100мм , Ру св. 10…100 МПа
ГОСТ 282814-83 Фланцы
Ду от 40х6мм до 200…100мм , Ру св. 10…40 МПа
ГОСТ 9399-81 Фланцы стальные резьбовые
Ду 6…200, Ру 20…100МПа
ГОСТ 28919-91 Фланцевые соединения устьевого оборудования
Ду 50…680мм, Ру 14…140МПа

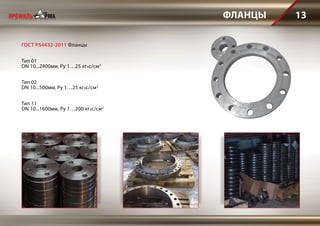

13. ФЛАНЦЫ 13
ГОСТ Р54432-2011 Фланцы
Тип 01
DN 10...2400мм, Ру 1…25 кгхс/см2
Тип 02
DN 10...500мм, Ру 1…25 кгхс/см2
Тип 11
DN 10...1600мм, Ру 1…200 кгхс/см2

14. 14 ФИЛЬТРЫ СЕТЧАТЫЕ
Т-ММ-11-2003
Фильтры сетчатые

15. Изолирующие фланцевые соединения 15
СЗК.16.00
СЗК.22.00
ТУ 3799-080-0147585-2002
ТУ 3799-004-11013589-2004

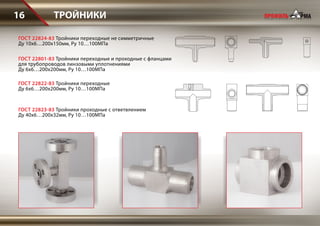

16. ТРОЙНИКИ16
ГОСТ 22824-83 Тройники переходные не симметричные
Ду 10х6…200х150мм, Ру 10…100МПа
ГОСТ 22801-83 Тройники переходные и проходные с фланцами
для трубопроводов линзовыми уплотнениями
Ду 6х6…200х200мм, Ру 10…100МПа
ГОСТ 22822-83 Тройники переходные
Ду 6х6…200х200мм, Ру 10…100МПа
ГОСТ 22823-83 Тройники проходные с ответвлением
Ду 40х6…200х32мм, Ру 10…100МПа

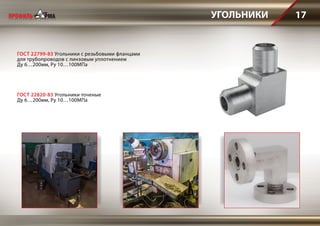

17. УГОЛЬНИКИ 17
ГОСТ 22799-83 Угольники с резьбовыми фланцами
для трубопроводов с линзовым уплотнением
Ду 6…200мм, Ру 10…100МПа
ГОСТ 22820-83 Угольники точеные
Ду 6…200мм, Ру 10…100МПа

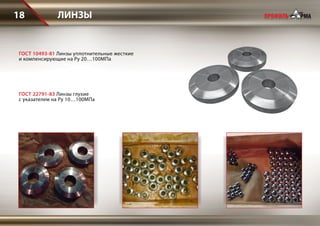

18. ЛИНЗЫ18
ГОСТ 22791-83 Линзы глухие
с указателем на Ру 10…100МПа
ГОСТ 10493-81 Линзы уплотнительные жесткие
и компенсирующие на Ру 20…100МПа

19. ШТУЦЕРА 19
ГОСТ 22792-83 Штуцера
Ду 6...200мм, Ру св. 10…100МПа
ГОСТ 22811-83 Отводы под термометры сопротивления
и термоэлектрические термометры
Ду 80...200мм, Ру св. 10…100МПа

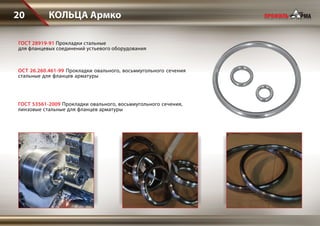

20. КОЛЬЦА Армко20
ГОСТ 28919-91 Прокладки стальные
для фланцевых соединений устьевого оборудования
ОСТ 26.260.461-99 Прокладки овального, восьмиугольного сечения
стальные для фланцев арматуры
ГОСТ 53561-2009 Прокладки овального, восьмиугольного сечения,
линзовые стальные для фланцев арматуры

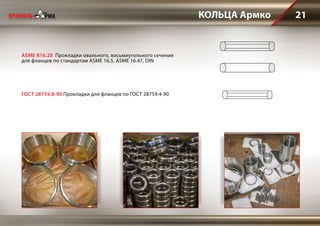

21. КОЛЬЦА Армко 21
ASME B16.20 Прокладки овального, восьмиугольного сечения
для фланцев по стандартам ASME 16.5, ASME 16.47, DIN
ГОСТ 28759.8-90 Прокладки для фланцев по ГОСТ 28759.4-90

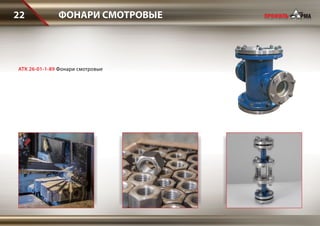

22. ФОНАРИ СМОТРОВЫЕ22
АТК 26-01-1-89 Фонари смотровые

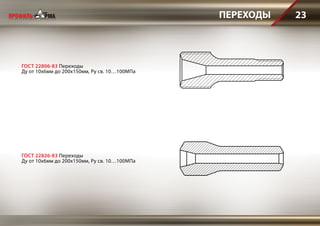

23. ПЕРЕХОДЫ 23
ГОСТ 22806-83 Переходы
Ду от 10х6мм до 200х150мм, Ру св. 10…100МПа
ГОСТ 22826-83 Переходы
Ду от 10х6мм до 200х150мм, Ру св. 10…100МПа

24. ПАРТНЕРЫ24

25. СЕРТИФИКАТЫ 25

26. СПРАВОЧНЫЕ МАТЕРИАЛЫ26
Ду, Ру
заглушки
L, мм D,
мм
Масса, кг
АТК 26-18-5-93 Т-ММ-25-01-06 АТК 26-18-5-93 Т-ММ-25-01-06
50-1,6 227 164,5 102 1,5 0,75
50-2,5 227 164,5 102 1,5 0,9
50-4,0 227 156,5 102 1,5 1,0
50-6,3 237 161,5 102 3,0 1,2
50-10,0 247 172,5 102 4,5 1,57
65-1,6 - 194,5 122 - 1,4
65-2,5 - 194,5 122 - 1,7
65-4,0 - 192,5 122 - 2,0
65-6,3 - 200 122 - 2,06
65-10,0 - 205 122 - 2,75
80-1,6 293 213 133 2,5 1,85
80-2,5 293 213 133 3,0 2,2
80-4,0 293 209 133 3,0 2,2
80-6,3 303 214 133 6,0 2,5
80-10,0 330 223 133 8,0 3,8
100-1,6 338 248 158 3,5 2,9
100-2,5 348 248 158 4,5 3,5
100-4,0 348 251 158 4,5 6,0
100-6,3 370 256 158 10,0 4,8
100-10,0 385 263 158 12,5 6,4
150-1,6 452 332 212 6,0 6,2
150-2,5 462 337 212 10,0 8,0
150-4,0 462 335 212 10,5 9,6
150-6,3 520 350 240 23,0 12,0
150-10,0 540 357 250 29,5 14,9
200-1,6 563 415,5 268 12,5 12,5
200-2,5 588 433 278 16,0 17,0
Ду, Ру
заглушки
L, мм D,
мм
Масса, кг
АТК 26-18-5-93 Т-ММ-25-01-06 АТК 26-18-5-93 Т-ММ-25-01-06
200-4,0 605 430 285 21,0 19,6
200-6,3 630 442,5 285 34,0 25,0
200-10,0 645 456 285 43,0 31,75
250-1,6 675 497,5 320 20,0 22,7
250-2,5 705 520 335 26,0 29,4
250-4,0 730 515,5 345 30,0 23,0
250-6,3 745 523 345 55,0 44,0
250-10,0 775 544 345 68,0 56,0
300-1,6 780 575 370 28,0 32,3
300-2,5 820 605 390 35,0 45,4
300-4,0 860 605 410 43,0 54,9
300-6,3 870 610 410 83,0 64,5
300-10,0 910 634 410 109,0 85,5
350-1,6 900 665 350 41,5 50,6
350-2,5 940 695 450 50,0 70,5
350-4,0 975 695 465 62,0 83,0
350-6,3 990 702,5 465 107,0 101,0
350-10,0 1025 722 465 135,0 132,6
400-1,6 1007 744,5 482 55,0 72,0
400-2,5 1055 780 505 72,0 101,5
400-4,0 1120 796,5 535 94,0 121,4
400-6,3 1120 796,5 535 156,0 153,0
400-10,0 1155 814 535 196,0 180,5
500-1,6 1235 910 585 90,0 98,6
500-2,5 1275 945 615 124,0 141,0
500-4,0 1285 991 615 148,0 150,0
500-6,3 - 958,5 606 - 193,0

27. СПРАВОЧНЫЕ МАТЕРИАЛЫ 27
Ду,Ру
фланца
Нар. диа-
метр, мм
Кол-во
отв. шт.
Размер
шпильки мм
Масса, кг
ГОСТ 12820-80 ГОСТ 12821-80
50-16 160 4 М16 2,58 2,28
50-25 160 4 М16 2,71 2,78
50-40 160 4 М16 – 2,81
50-63 175 4 М20 – 4,63
50-100 195 4 М24 – 6,03
65-16 180 4 М16 3,42 3,19
65-25 180 8 М16 3,22 3,71
65-40 180 8 М16 – 3,71
65-63 200 8 М20 – 6,29
65-100 220 8 М24 – 8,52
80-16 195 4 М16 3,71 4,21
80-25 195 8 М16 4,06 4,44
80-40 195 8 М16 – 4,8
80-63 210 8 М20 – 7,22
80-100 230 8 М24 – 9,91
100-16 215 8 М16 4,73 4,9
100-25 230 8 М20 5,92 6,51
100-40 230 8 М20 – 7,4
100-63 250 8 М24 – 10,71
100-100 265 8 М27 – 14,65
125-16 245 8 М16 6,38 6,75
125-25 270 8 М24 8,26 9,41
125-40 270 8 М24 – 10
125-63 295 8 М27 – 17,13
125-100 310 8 М30 – 23,32
150-16 280 8 М20 8,16 8,3
150-25 300 8 М24 10,51 12,52
150-40 300 8 М24 – 13,03
150-63 340 8 М30 – 24,6
150-100 350 12 М30 – 32,87
200-16 335 12 М20 10,1 11,79
200-25 360 12 М24 13,34 17,44
200-40 375 12 М27 – 24,44
Ду,Ру
фланца
Нар. диа-
метр, мм
Кол-во
отв. шт.
Размер
шпильки мм
Масса, кг
ГОСТ 12820-80 ГОСТ 12821-80
200-63 405 12 М30 – 36,6
200-100 430 12 М36 – 54,24
250-16 405 12 М24 14,49 17,36
250-25 425 12 М27 18,9 24,4
250-40 445 12 М30 – 37,59
250-63 470 12 М36 – 50,89
250-100 500 12 М36 – 85,24
300-16 460 12 М24 17,78 22,76
300-25 485 16 М27 23,95 33,29
300-40 510 16 М30 – 57,1
300-63 530 16 М36 – 68,15
300-100 585 16 М42 – 127,78
350-16 520 16 М24 22,88 32,04
350-25 550 16 М30 34,35 46,57
350-40 570 16 М30 – 70,34
350-63 595 16 М36 – 98,68
350-100 655 16 М48 – 170,94
400-16 580 16 М27 31 43
400-25 610 16 М30 44,62 64,81
400-40 655 16 М36 – 106,76
400-63 670 16 М39 – 135,8
400-100 715 16 М48 – 216,44
450-16 640 20 М27 39,64 54
450-25 660 20 М30 51,8 72,26
450-40 680 20 М36 – 107
450-63 800 20 М48 – –
450-100 – – – – –
500-16 710 20 М30 57,01 70,97
500-25 730 20 М36 67,3 88,91
500-40 755 20 М42 – 132,33
500-63 925 20 М52 – 192,74
500-100 – – – – –

28. СПРАВОЧНЫЕ МАТЕРИАЛЫ ЗАМЕТКИ28
Заглушки фланцевые АТК 24.200.02-90
Ду Масса, кг, не более
1,6 2,5 4,0 6,3 10,0 16,0
50 2,2 2,2 2,6 3,4 5,5 6,9
65 2,3 3,0 3,1 5,3 8,5 9,6
80 2,7 3,5 4,3 5,9 9,4 10,6
100 3,4 5,5 5,9 8,4 12,5 14,1
125 4,5 8,5 8,8 13,8 19,6 22,3
150 6,8 11,7 12,5 21,1 28,1 34,7
200 10,0 16,2 22,5 33,8 47,8 58,0
250 18,6 29,1 38,8 51,9 73,7 95,3
300 25,8 36,8 55,2 72,1 106,4 143,2
350 36,5 58,3 79,7 103,2 156,1 249,0
400 53,4 81,4 117,3 143,2 204,6 316,9
450 65,1 95,5 125,9 172,3
500 97,9 131,6 170,6 234,2

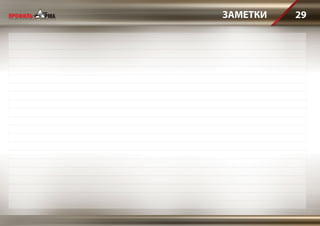

29. ЗАМЕТКИ 29

30. ЗАМЕТКИ30

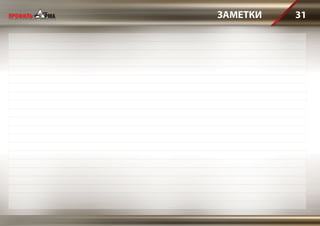

31. ЗАМЕТКИ 31

32. 456200, Россия, Челябинская область, г. Златоуст, ул. 30 лет ВЛКСМ, 1-1
Тел./факс: +7 (3513) 63-59-26, 63-72-85, 62-69-25
e-mail: profil-arma@mail.ru www.profil-arma.ru
