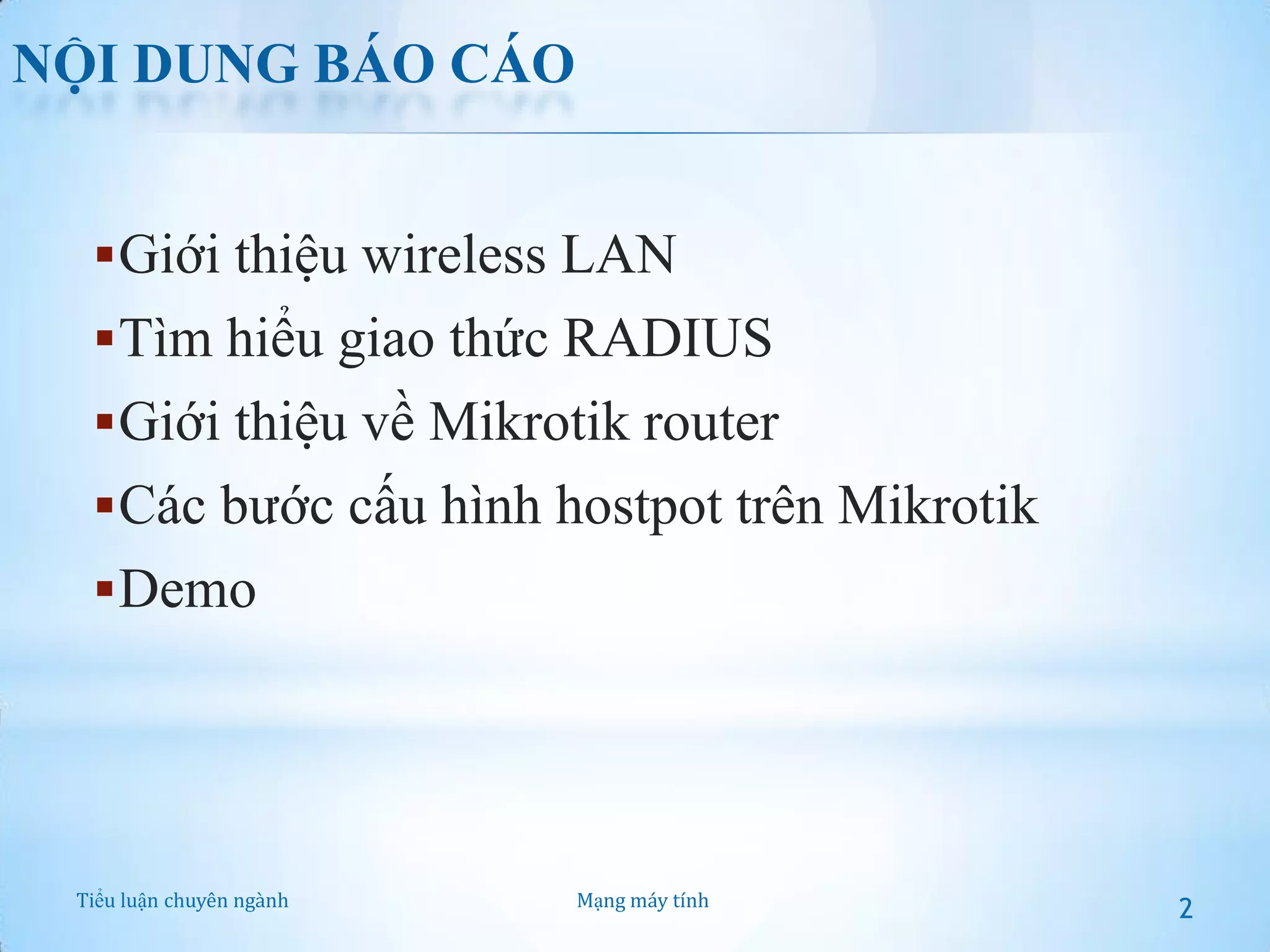

 Giới thiệu wireless LAN
 Tìm hiểu giao thức RADIUS
 Giới thiệu về Mikrotik router
 Các bước cấu hình hostpot trên Mikrotik
 Demo
Tiểu luận chuyên ngành
Mạng máy tính
2

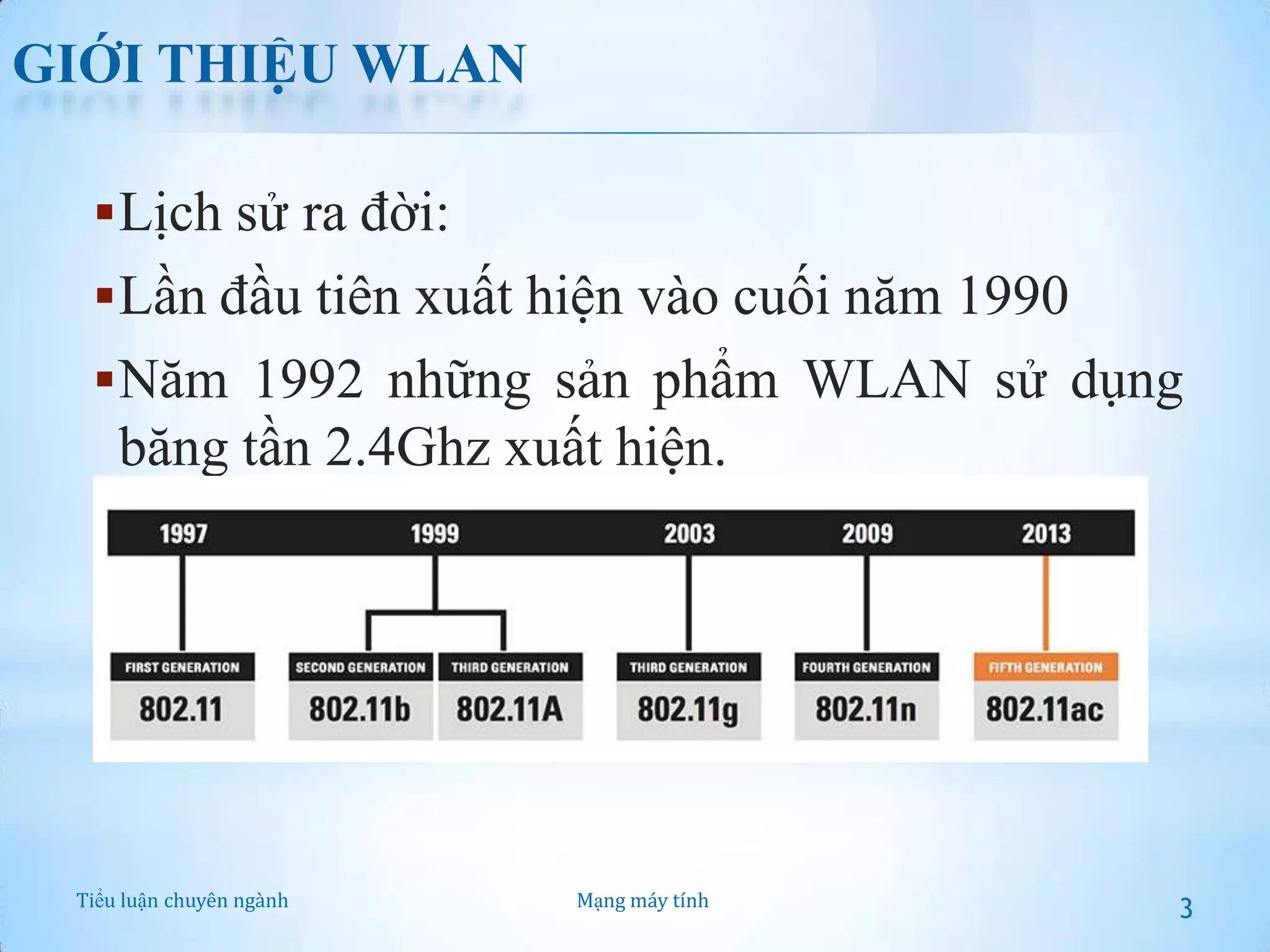

3. GIỚI THIỆU WLAN
 Lịch sử ra đời:
 Lần đầu tiên xuất hiện vào cuối năm 1990
 Năm 1992 những sản phẩm WLAN sử dụng
băng tần 2.4Ghz xuất hiện.
Tiểu luận chuyên ngành
Mạng máy tính
3

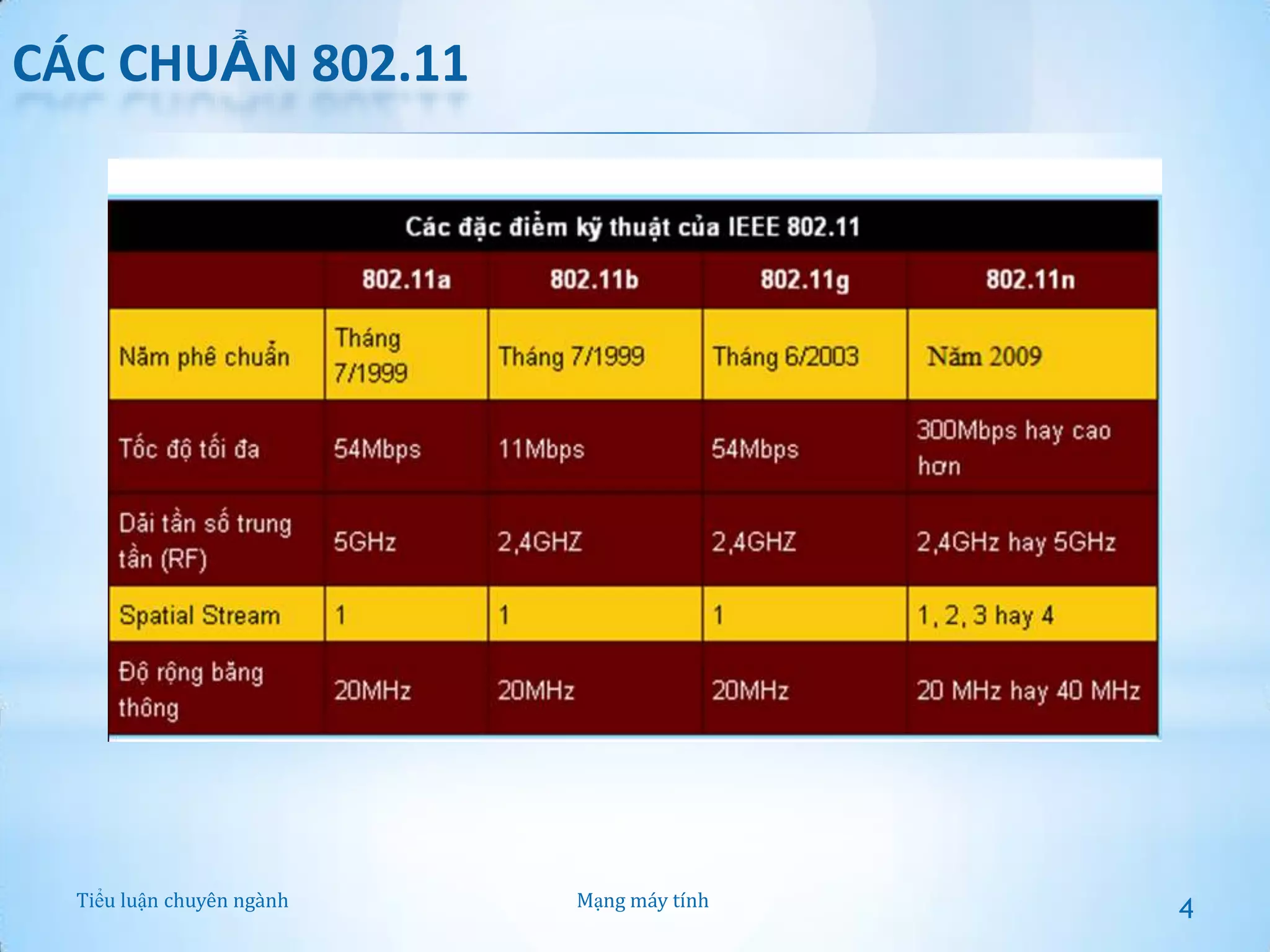

4. CÁC CHUẨN 802.11
Tiểu luận chuyên ngành
Mạng máy tính
4

5. CHUẨN 802.11 AC
 Tốc độ tối đa hiện là 1730Mb/s. (sẽ còn tăng
tiếp) và chỉ chạy ở băng tần 5GHz.
Tiểu luận chuyên ngành
Mạng máy tính
5

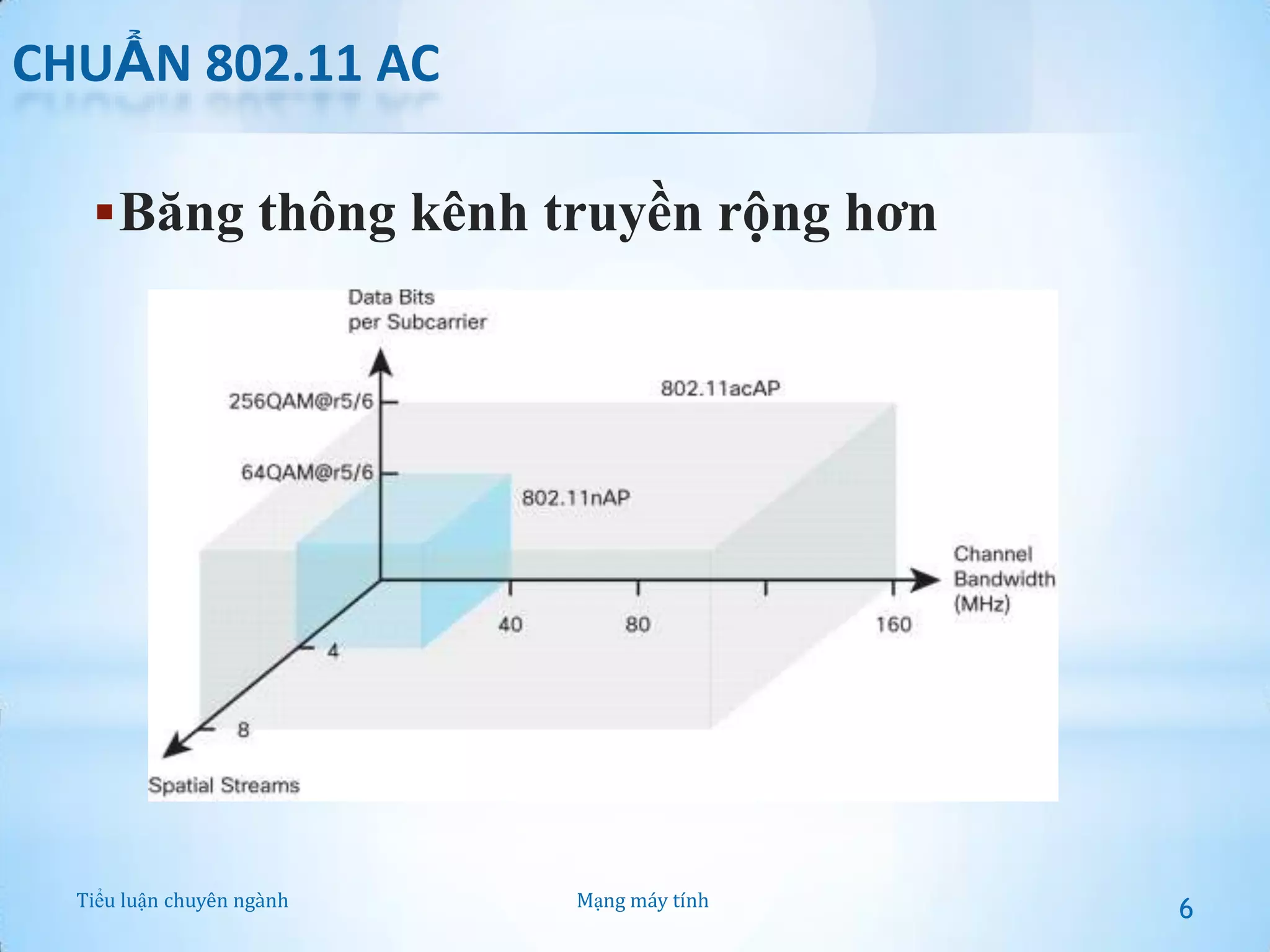

6. CHUẨN 802.11 AC
 Băng thông kênh truyền rộng hơn
Tiểu luận chuyên ngành
Mạng máy tính
6

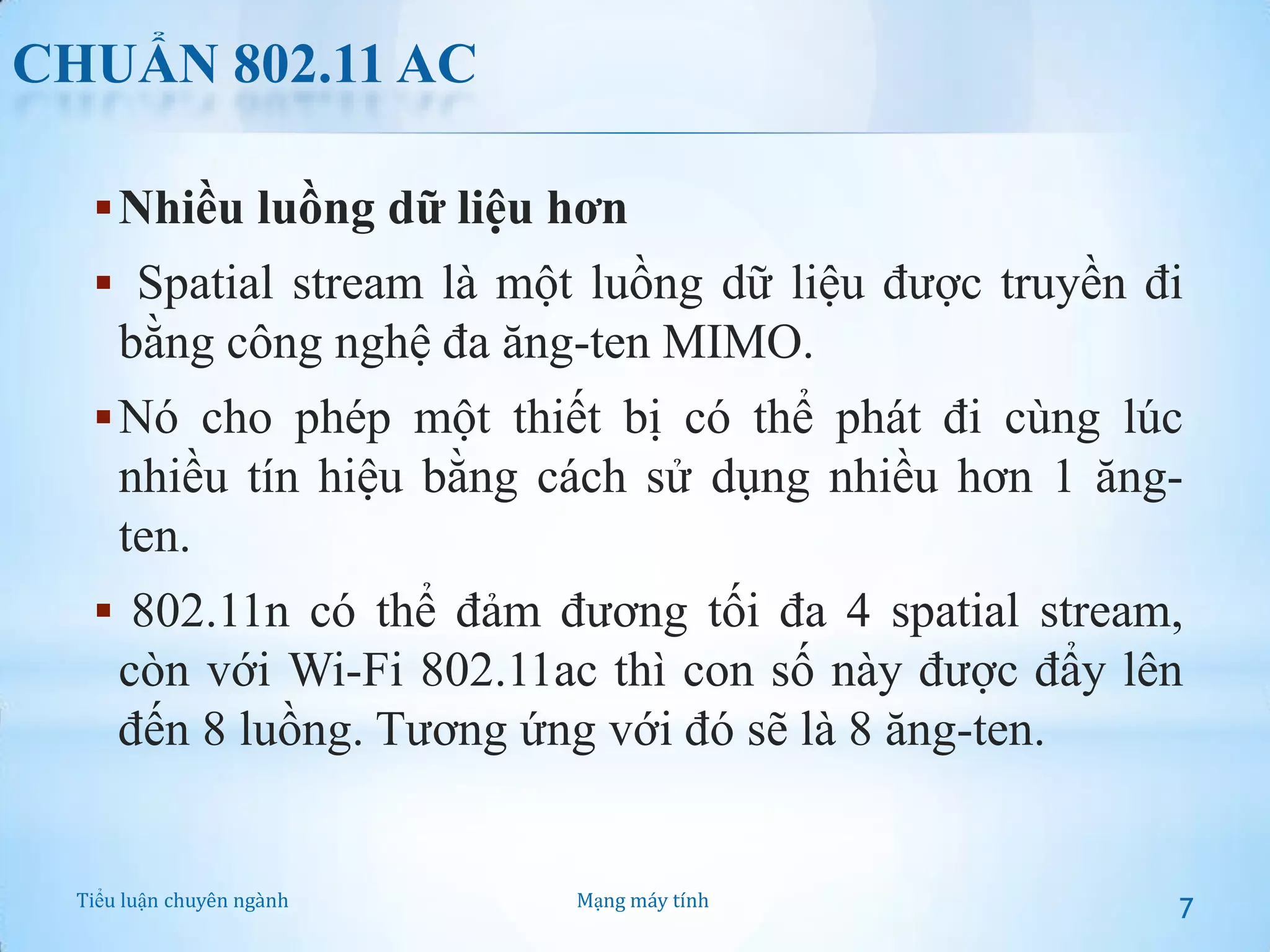

7. CHUẨN 802.11 AC
 Nhiều luồng dữ liệu hơn
 Spatial stream là một luồng dữ liệu được truyền đi
bằng công nghệ đa ăng-ten MIMO.
 Nó cho phép một thiết bị có thể phát đi cùng lúc
nhiều tín hiệu bằng cách sử dụng nhiều hơn 1 ăngten.
 802.11n có thể đảm đương tối đa 4 spatial stream,
còn với Wi-Fi 802.11ac thì con số này được đẩy lên
đến 8 luồng. Tương ứng với đó sẽ là 8 ăng-ten.
Tiểu luận chuyên ngành
Mạng máy tính
7

8. CHUẨN 802.11 AC

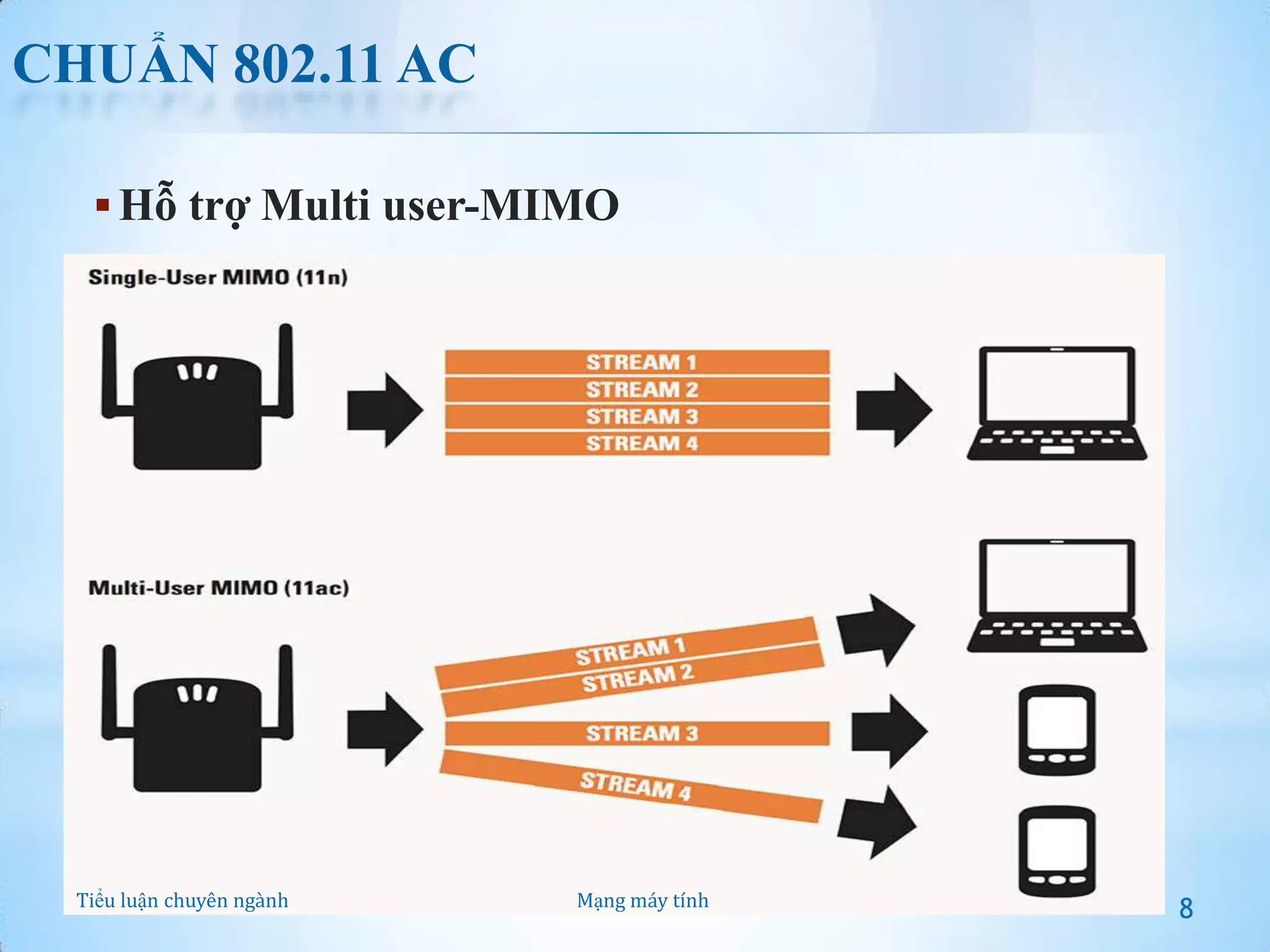

 Hỗ trợ Multi user-MIMO
Tiểu luận chuyên ngành
Mạng máy tính
8

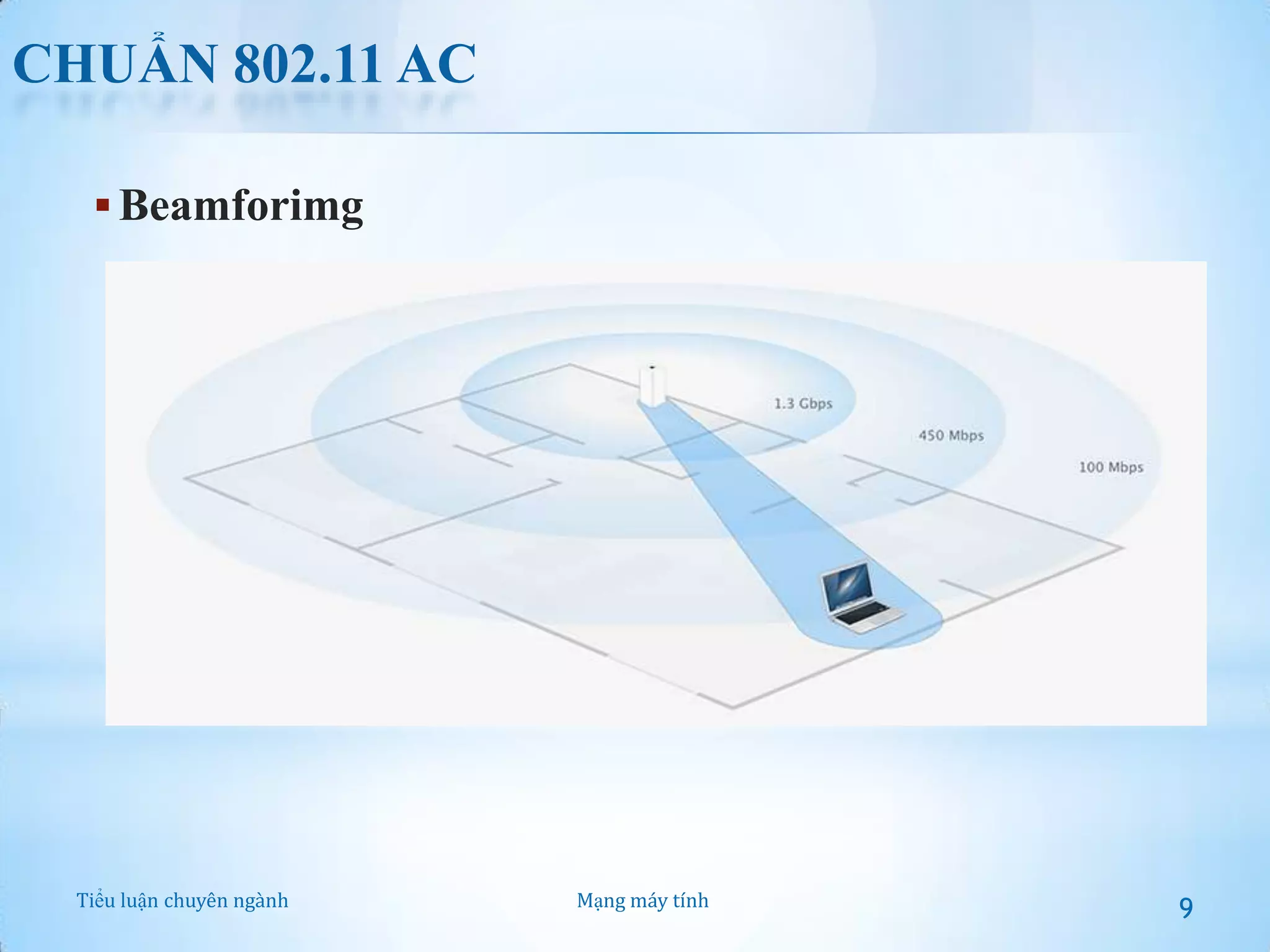

9. CHUẨN 802.11 AC
 Beamforimg
Tiểu luận chuyên ngành
Mạng máy tính
9

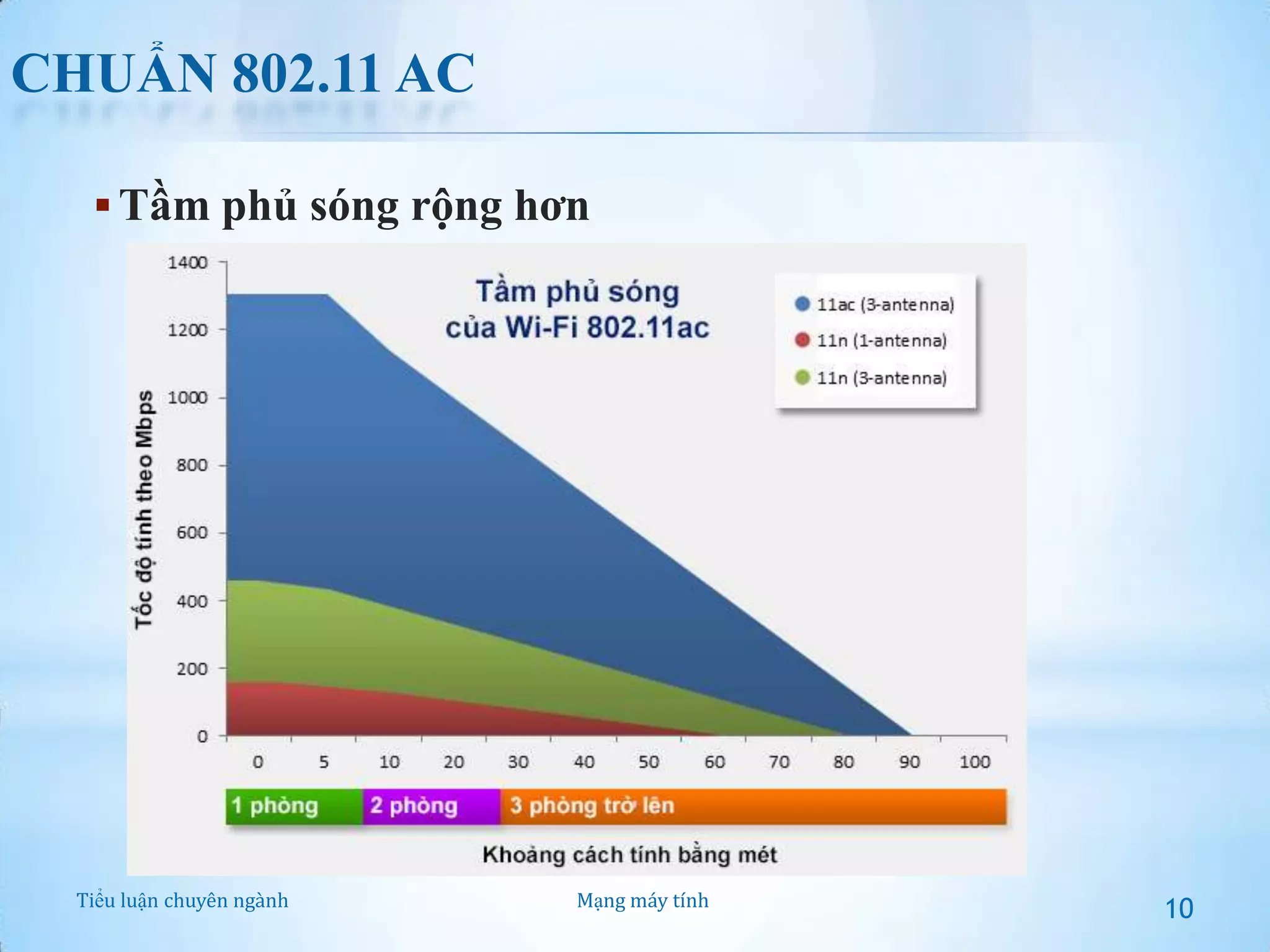

10. CHUẨN 802.11 AC
 Tầm phủ sóng rộng hơn
Tiểu luận chuyên ngành
Mạng máy tính
10

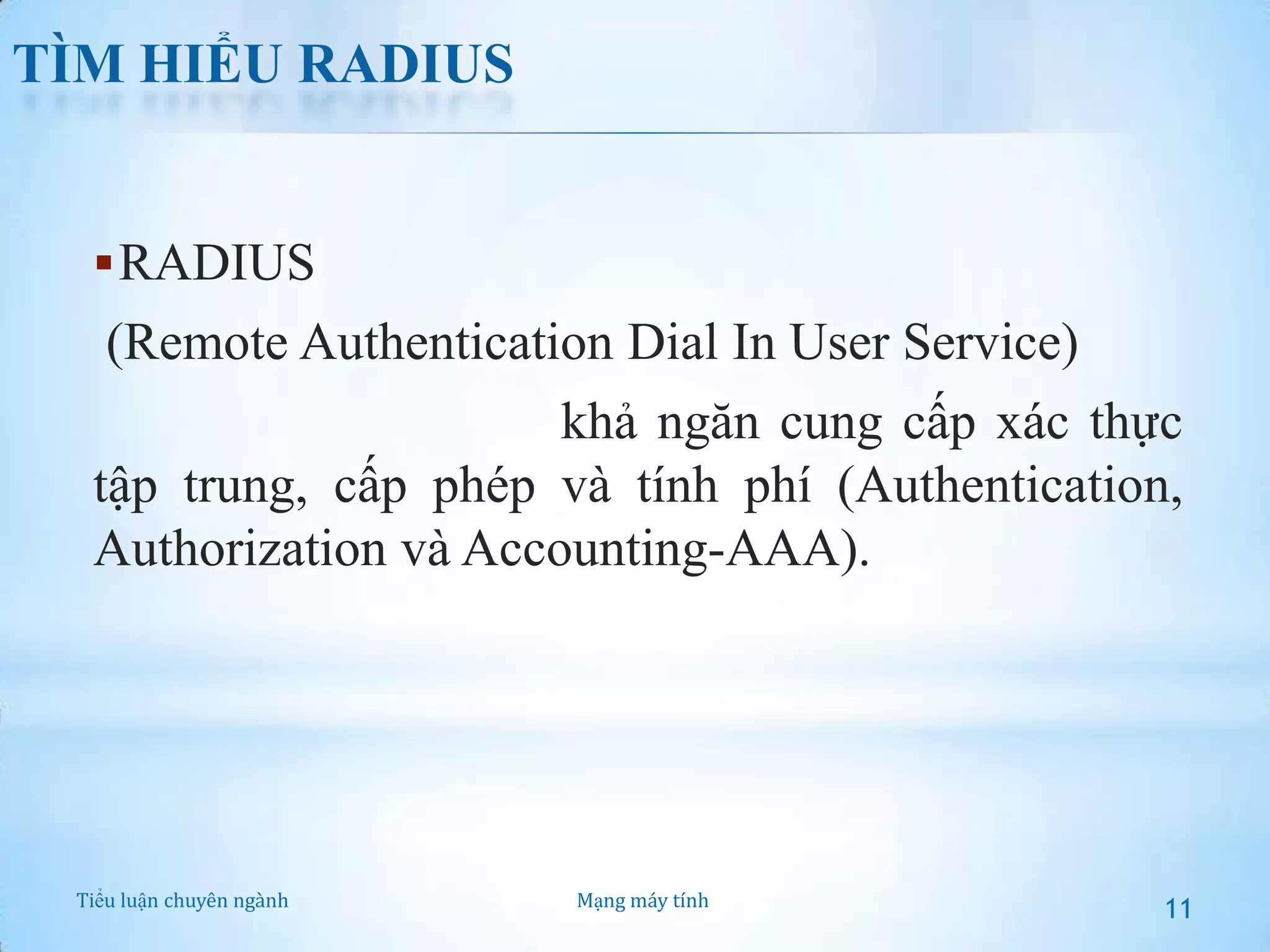

11. TÌM HIỂU RADIUS
 RADIUS
(Remote Authentication Dial In User Service)
là một giao thức có khả ngăn cung cấp xác thực
tập trung, cấp phép và tính phí (Authentication,
Authorization và Accounting-AAA).
Tiểu luận chuyên ngành
Mạng máy tính
11

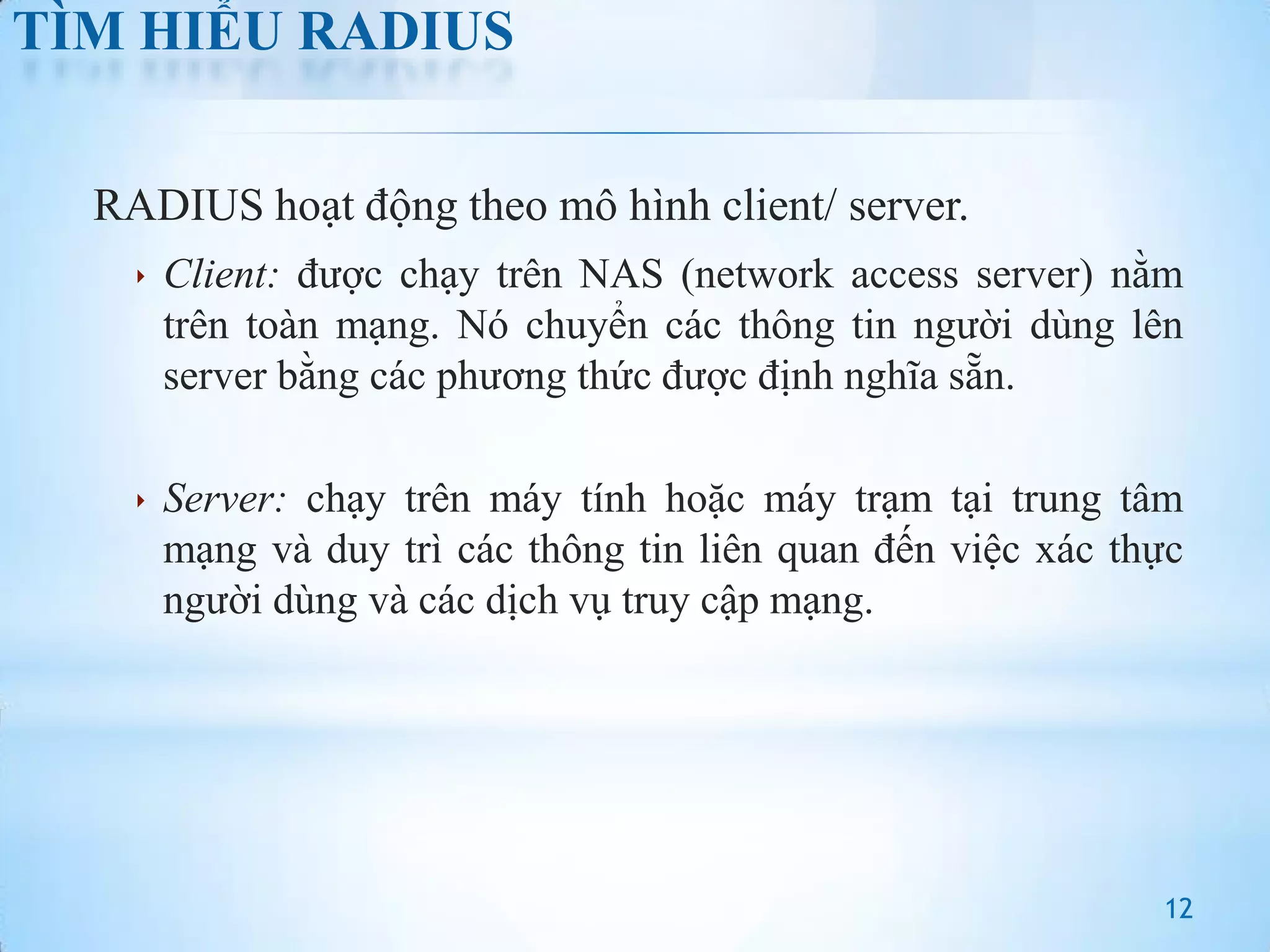

12. TÌM HIỂU RADIUS
RADIUS hoạt động theo mô hình client/ server.
 Client: được chạy trên NAS (network access server) nằm
trên toàn mạng. Nó chuyển các thông tin người dùng lên
server bằng các phương thức được định nghĩa sẵn.
 Server: chạy trên máy tính hoặc máy trạm tại trung tâm
mạng và duy trì các thông tin liên quan đến việc xác thực
người dùng và các dịch vụ truy cập mạng.
12

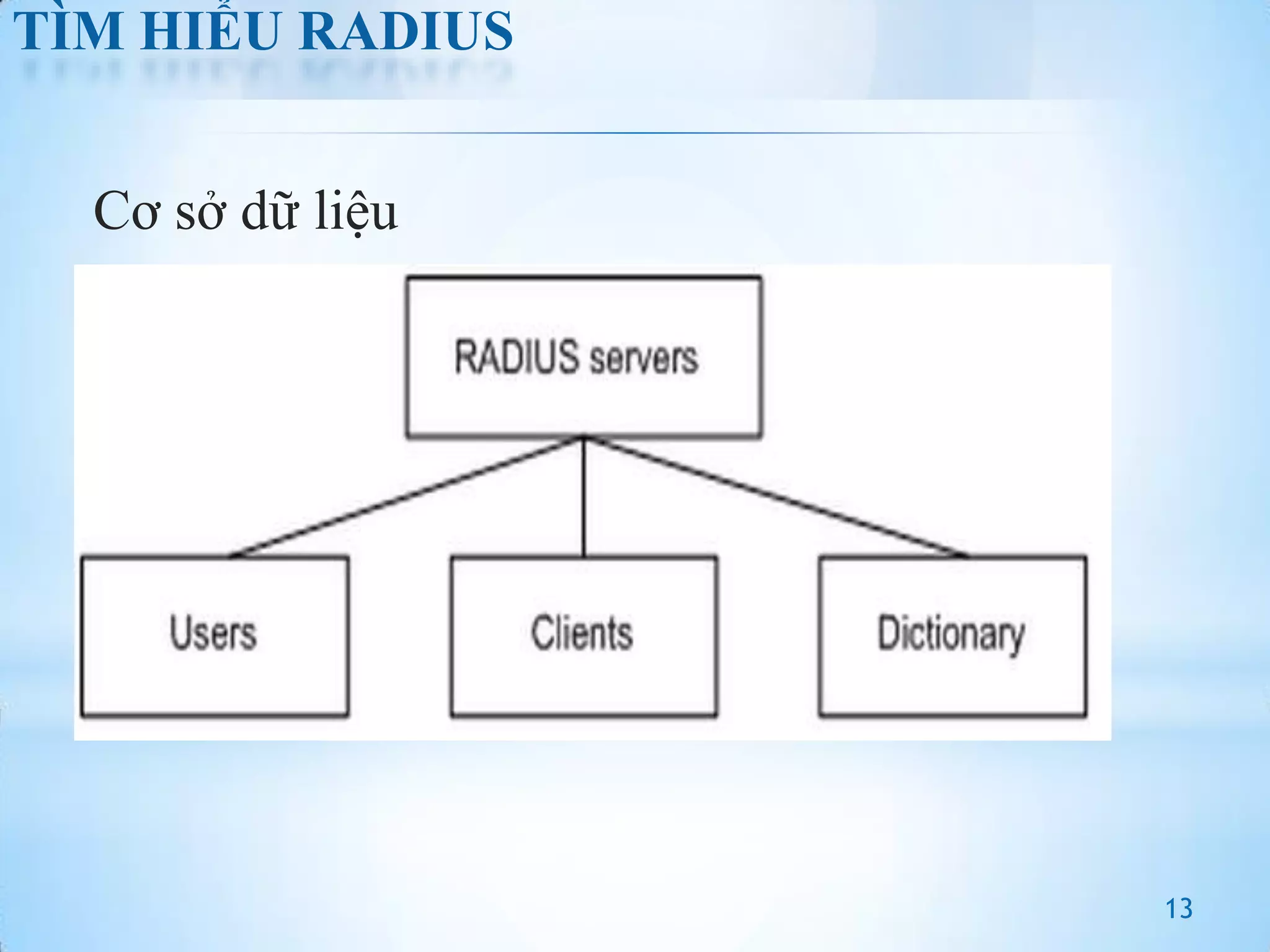

13. TÌM HIỂU RADIUS
Cơ sở dữ liệu
13

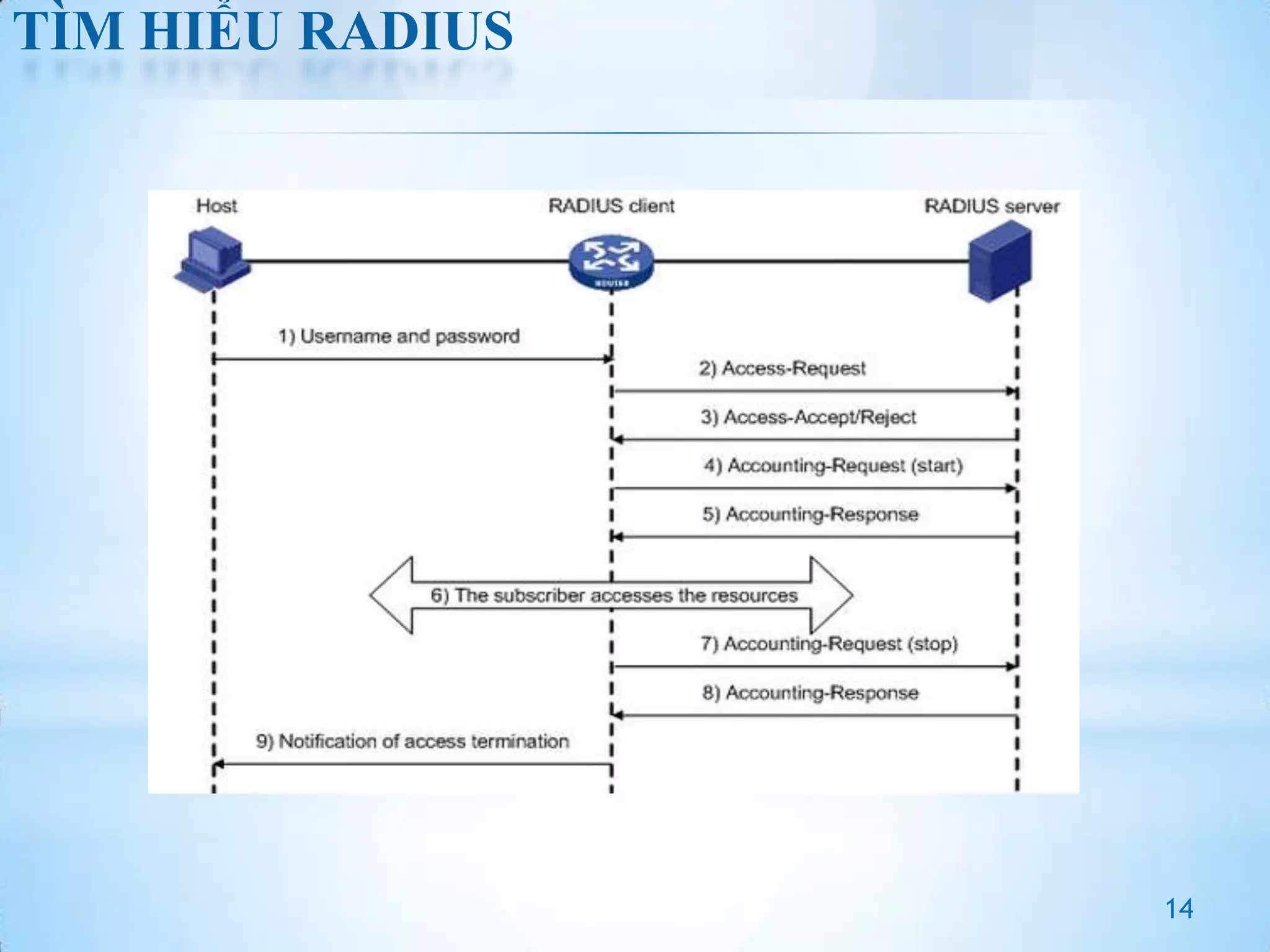

14. TÌM HIỂU RADIUS
14

15. TÌM HIỂU RADIUS
 Giao thức truyền tin:
 RADIUS dùng UTP thay vì TCP vì:
 Thời gian yêu cầu của 2 giao thức này khác nhau khá
đáng kể.
 Tính phi trạng thái của UDP giúp đơn giản hoá khi sử
dụng
 UDP giúp đơn giản hoá việc triển khai máy chủ.
Tiểu luận chuyên ngành
Mạng máy tính
15

16. TÌM HIỂU VỀ RADIUS

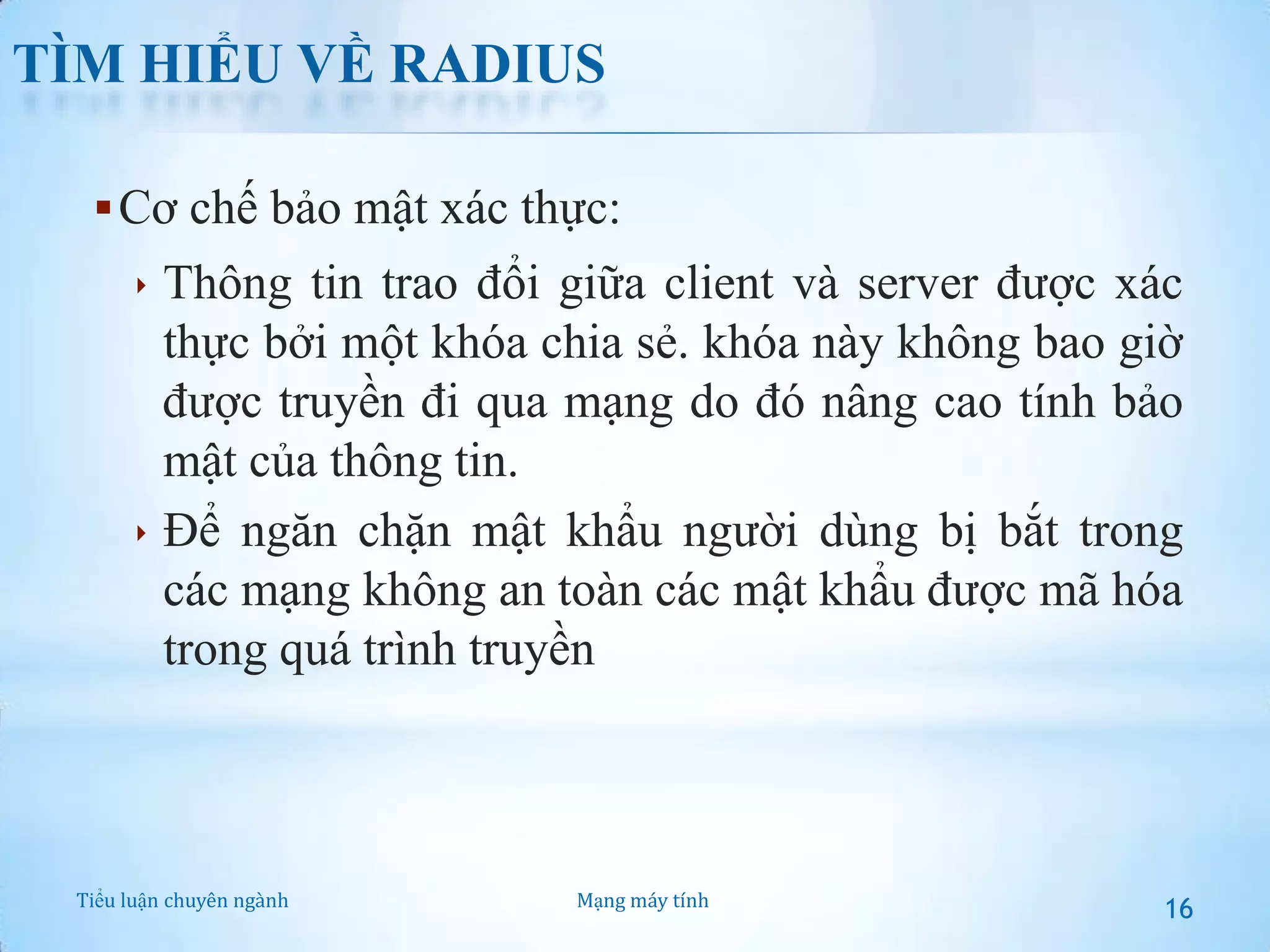

 Cơ chế bảo mật xác thực:
 Thông tin trao đổi giữa client và server được xác
thực bởi một khóa chia sẻ. khóa này không bao giờ
được truyền đi qua mạng do đó nâng cao tính bảo
mật của thông tin.
 Để ngăn chặn mật khẩu người dùng bị bắt trong
các mạng không an toàn các mật khẩu được mã hóa
trong quá trình truyền
Tiểu luận chuyên ngành
Mạng máy tính
16

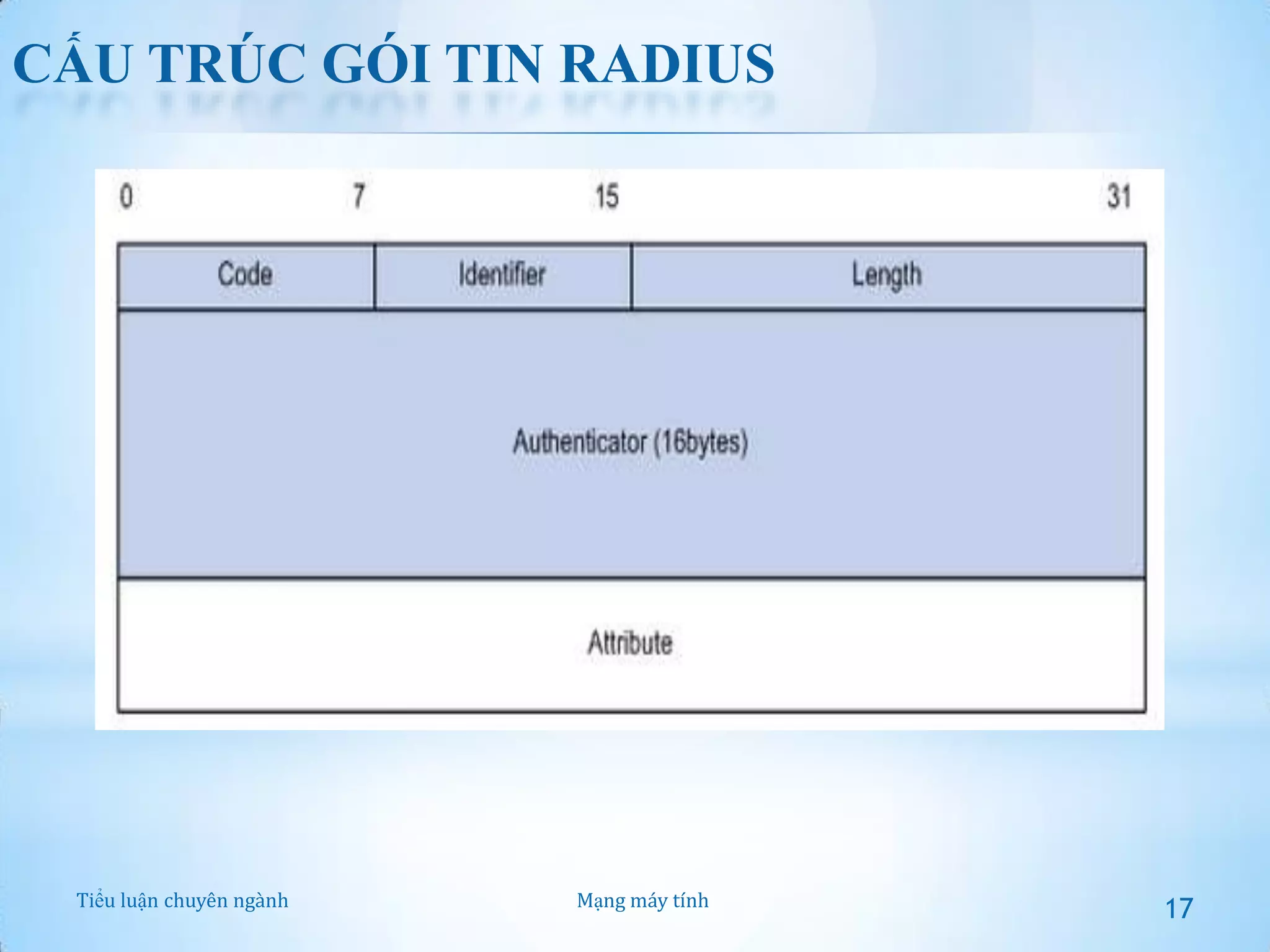

17. CẤU TRÚC GÓI TIN RADIUS
Tiểu luận chuyên ngành
Mạng máy tính
17

18. CẤU TRÚC GÓI TIN RADIUS

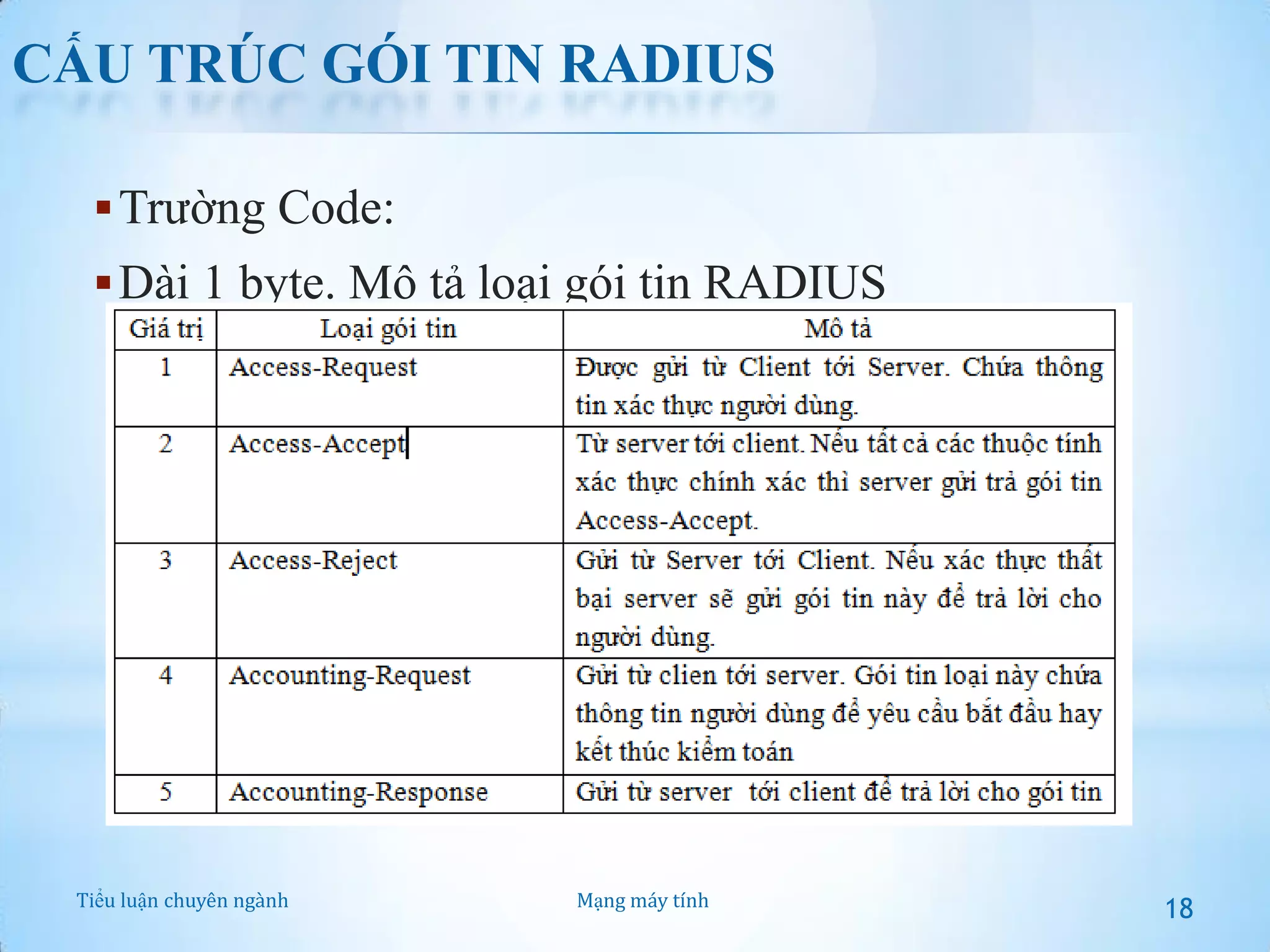

 Trường Code:
 Dài 1 byte. Mô tả loại gói tin RADIUS
Tiểu luận chuyên ngành
Mạng máy tính
18

19. CẤU TRÚC GÓI TIN RADIUS

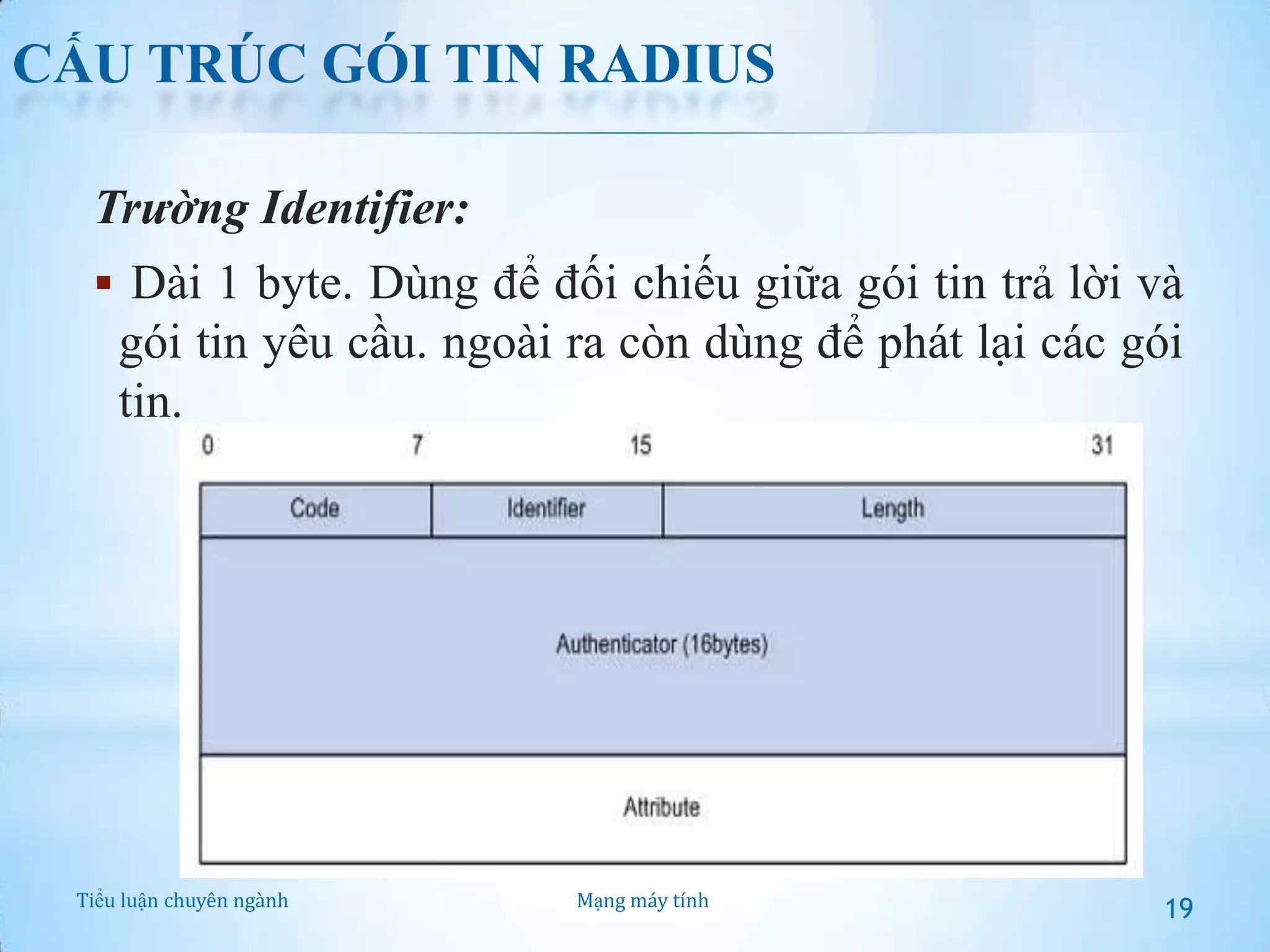

Trường Identifier:
 Dài 1 byte. Dùng để đối chiếu giữa gói tin trả lời và
gói tin yêu cầu. ngoài ra còn dùng để phát lại các gói
tin.
Tiểu luận chuyên ngành
Mạng máy tính
19

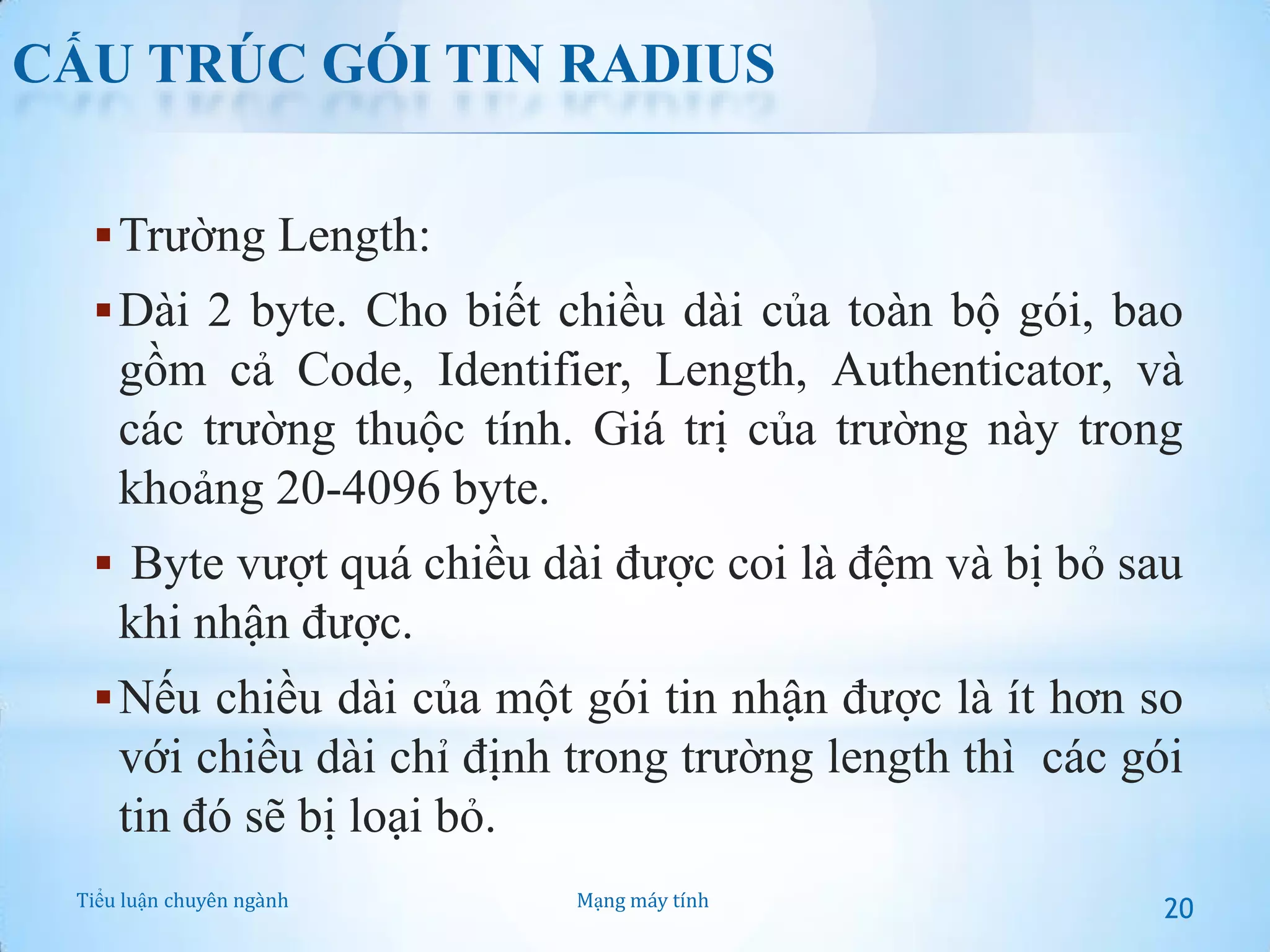

20. CẤU TRÚC GÓI TIN RADIUS
 Trường Length:
 Dài 2 byte. Cho biết chiều dài của toàn bộ gói, bao
gồm cả Code, Identifier, Length, Authenticator, và
các trường thuộc tính. Giá trị của trường này trong
khoảng 20-4096 byte.
 Byte vượt quá chiều dài được coi là đệm và bị bỏ sau
khi nhận được.
 Nếu chiều dài của một gói tin nhận được là ít hơn so
với chiều dài chỉ định trong trường length thì các gói
tin đó sẽ bị loại bỏ.
Tiểu luận chuyên ngành
Mạng máy tính
20

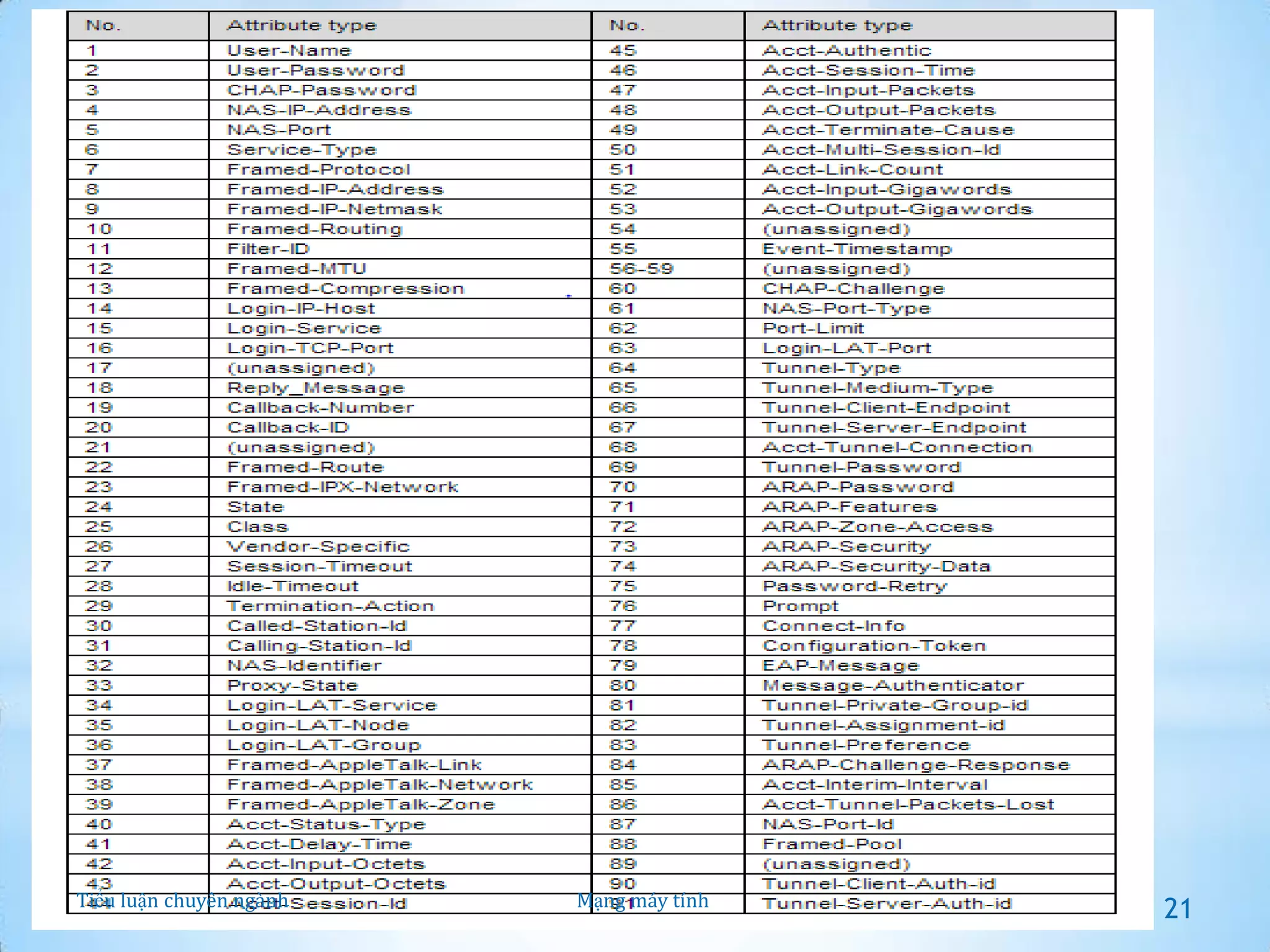

21. Cấu trúc gói tin RADIUS
Tiểu luận chuyên ngành
Mạng máy tính
21

22. CẤU TRÚC GÓI TIN RADIUS

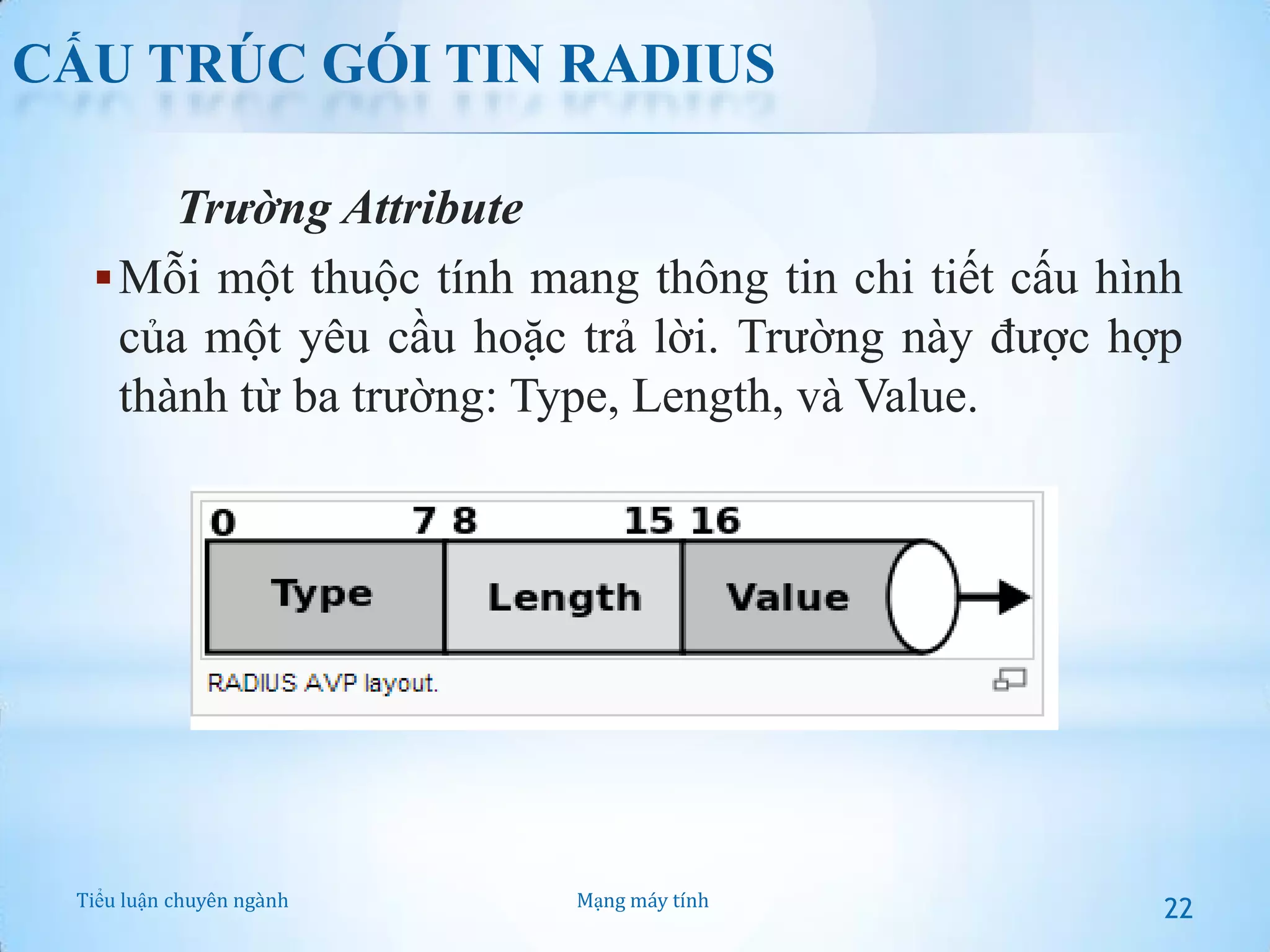

Trường Attribute
 Mỗi một thuộc tính mang thông tin chi tiết cấu hình
của một yêu cầu hoặc trả lời. Trường này được hợp
thành từ ba trường: Type, Length, và Value.
Tiểu luận chuyên ngành
Mạng máy tính
22

23. GIỚI THIỆU VỀ MIKROTIK ROUTER

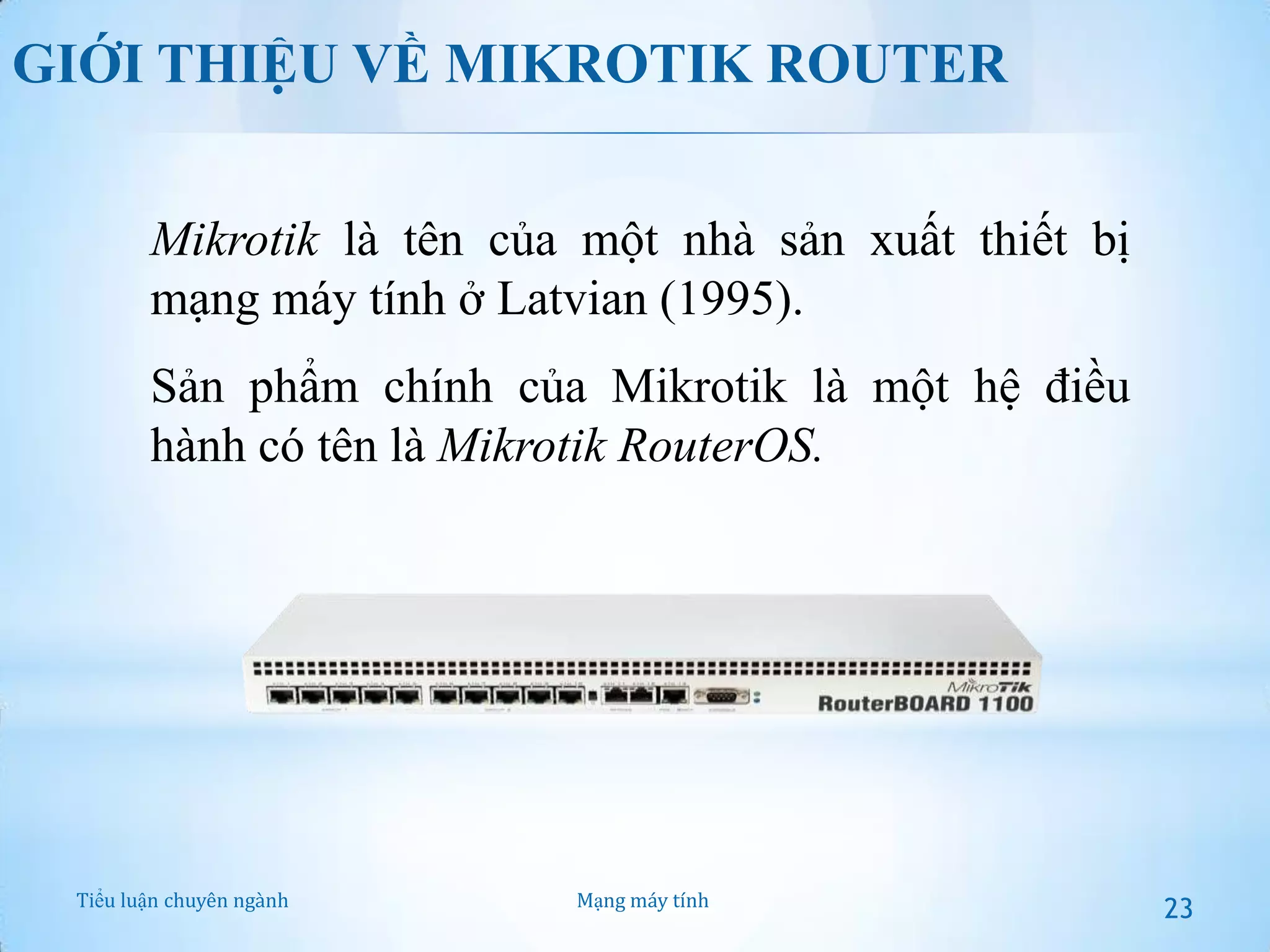

Mikrotik là tên của một nhà sản xuất thiết bị
mạng máy tính ở Latvian (1995).
Sản phẩm chính của Mikrotik là một hệ điều
hành có tên là Mikrotik RouterOS.
Tiểu luận chuyên ngành
Mạng máy tính
23

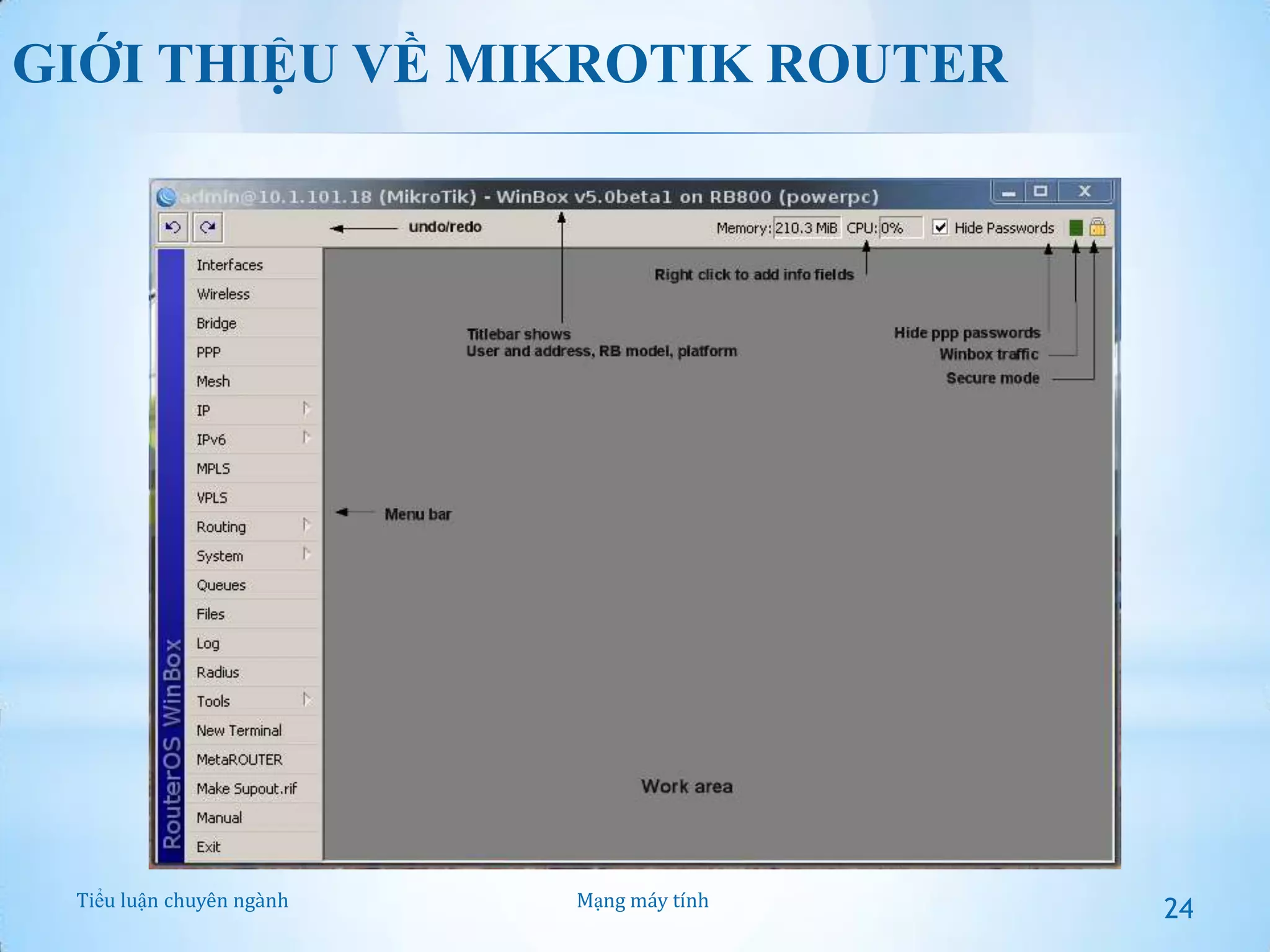

24. GIỚI THIỆU VỀ MIKROTIK ROUTER
Tiểu luận chuyên ngành
Mạng máy tính
24

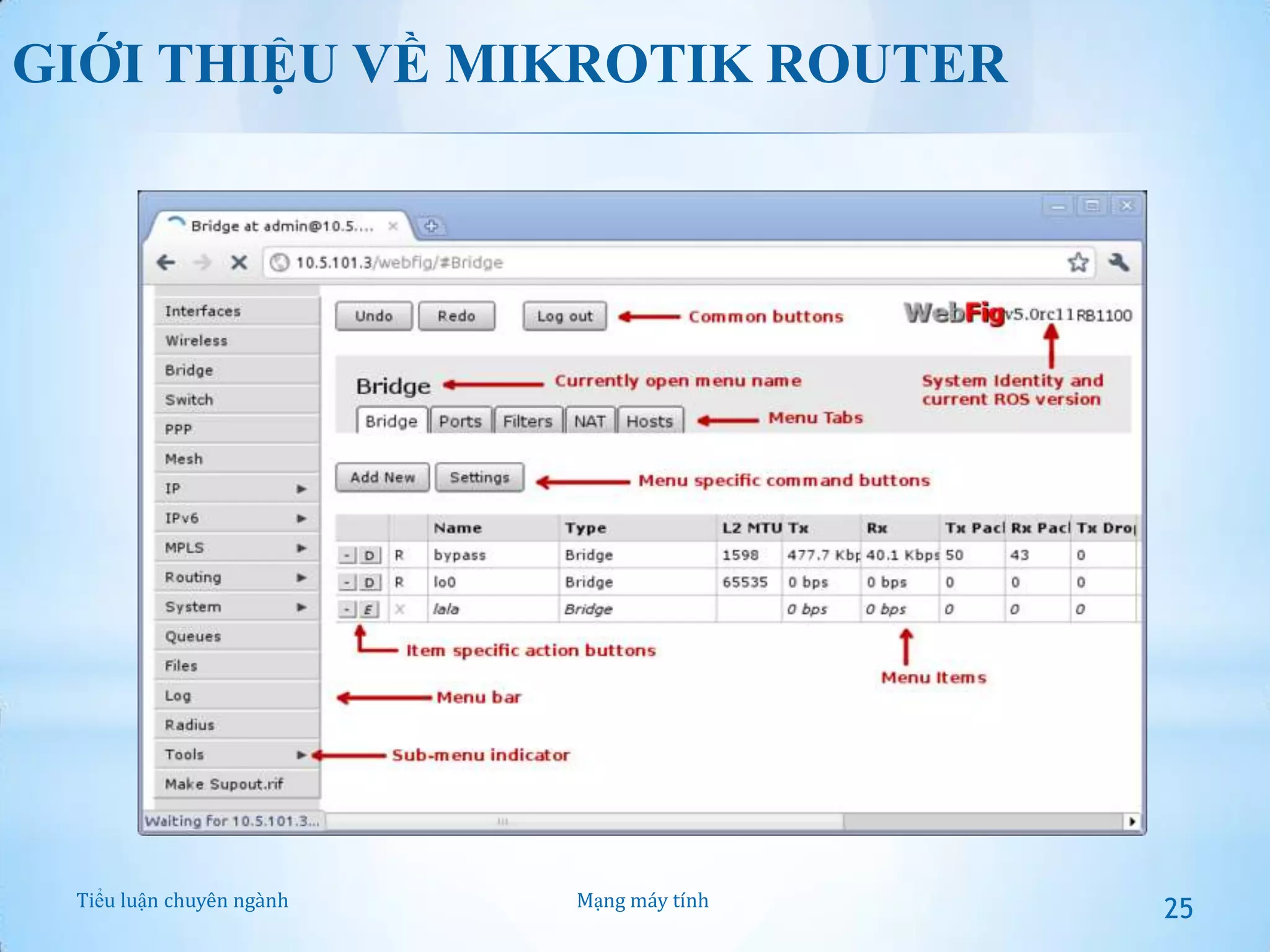

25. GIỚI THIỆU VỀ MIKROTIK ROUTER
Tiểu luận chuyên ngành
Mạng máy tính
25

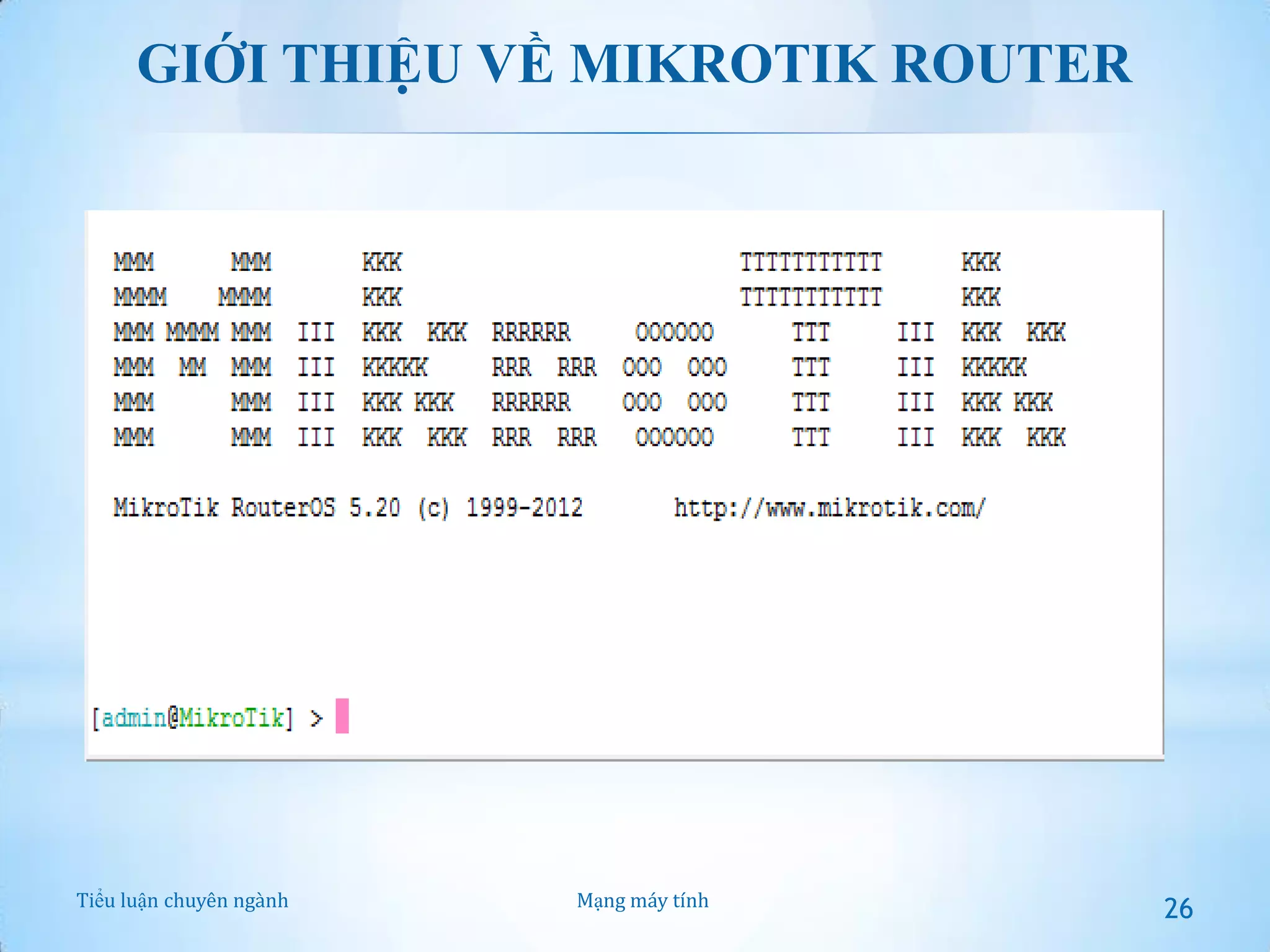

26. GIỚI THIỆU VỀ MIKROTIK ROUTER
Tiểu luận chuyên ngành
Mạng máy tính
26

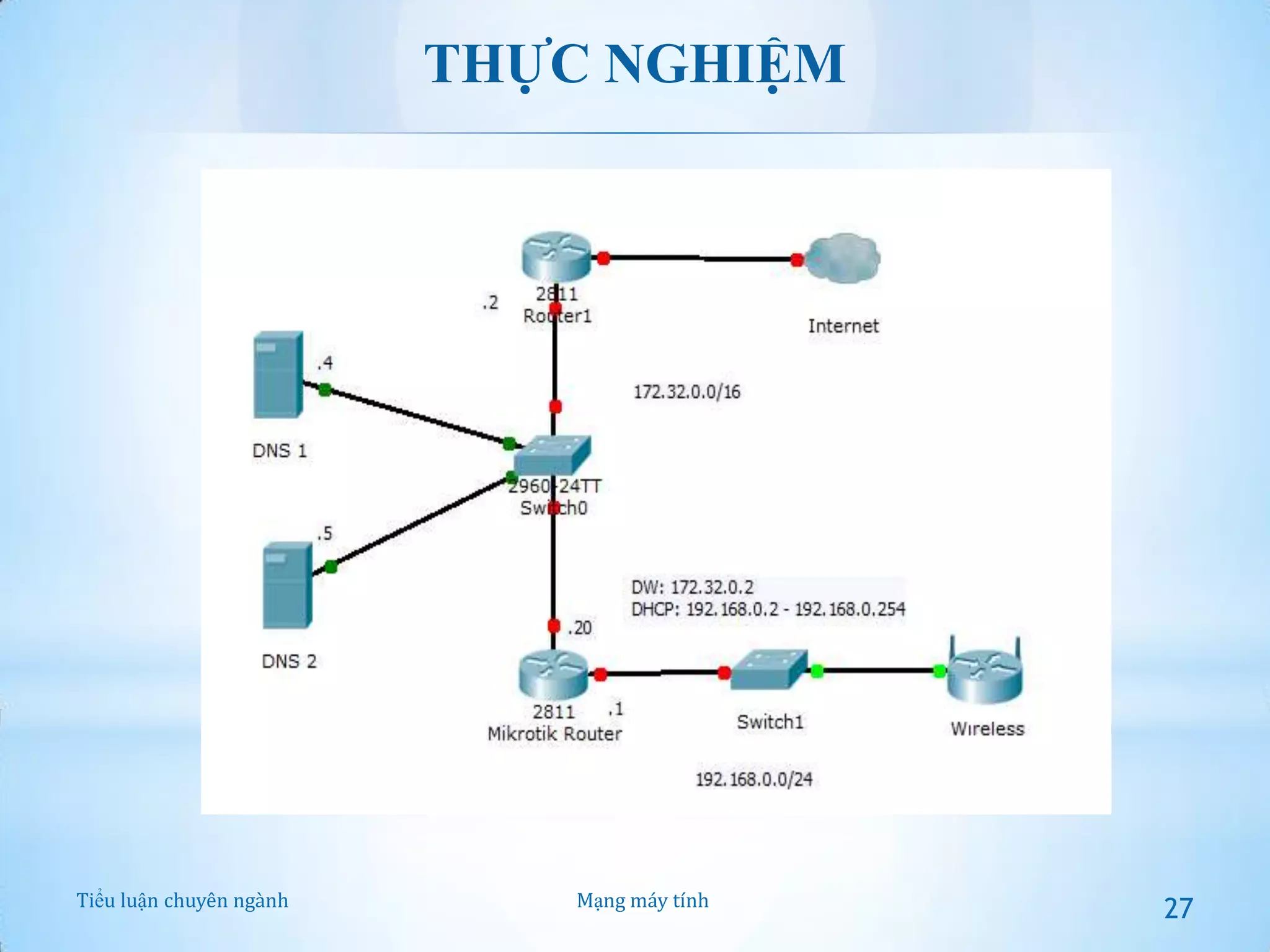

27. THỰC NGHIỆM
Tiểu luận chuyên ngành
Mạng máy tính
27

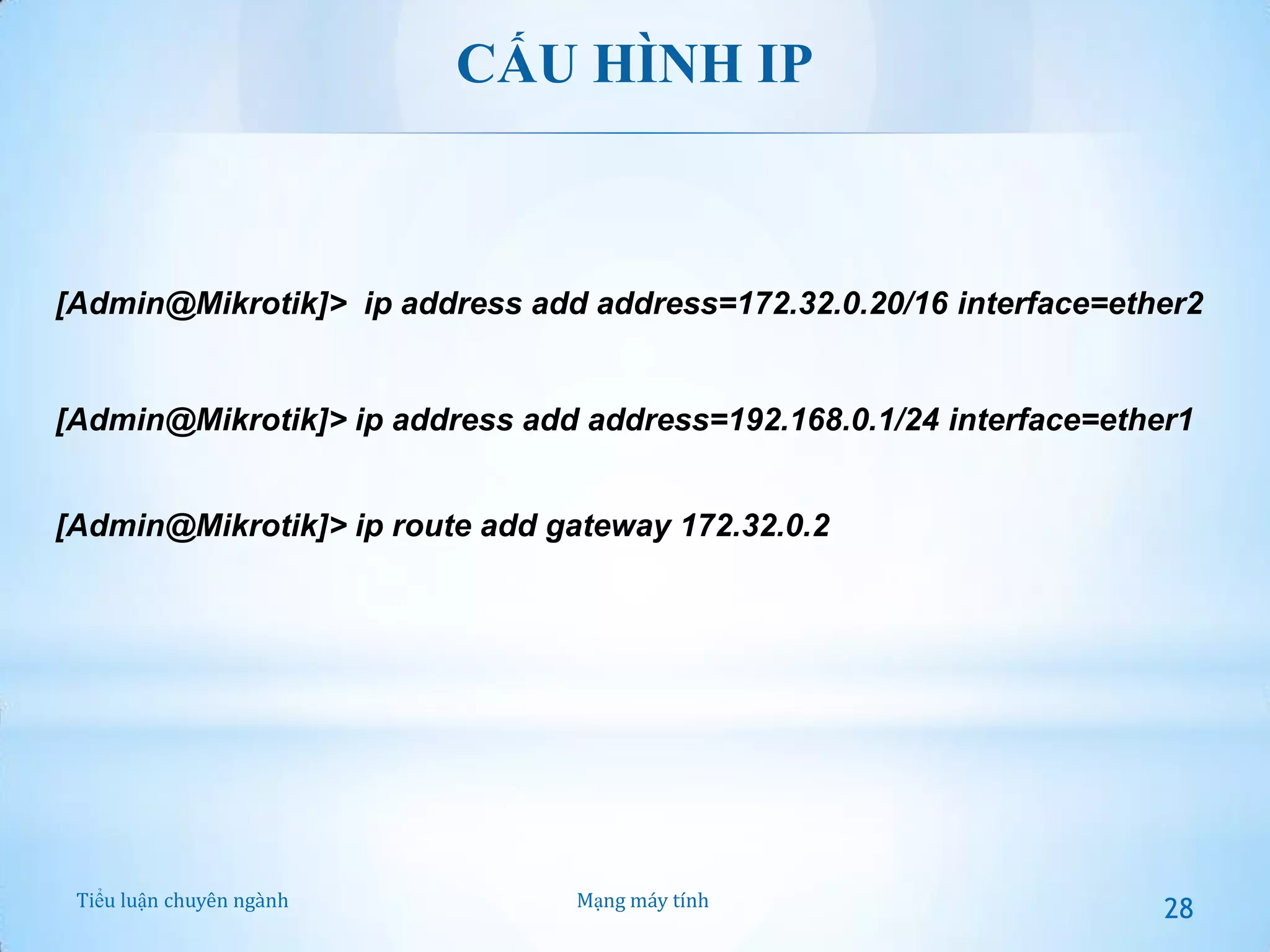

28. CẤU HÌNH IP
[Admin@Mikrotik]> ip address add address=172.32.0.20/16 interface=ether2
[Admin@Mikrotik]> ip address add address=192.168.0.1/24 interface=ether1
[Admin@Mikrotik]> ip route add gateway 172.32.0.2
Tiểu luận chuyên ngành
Mạng máy tính
28

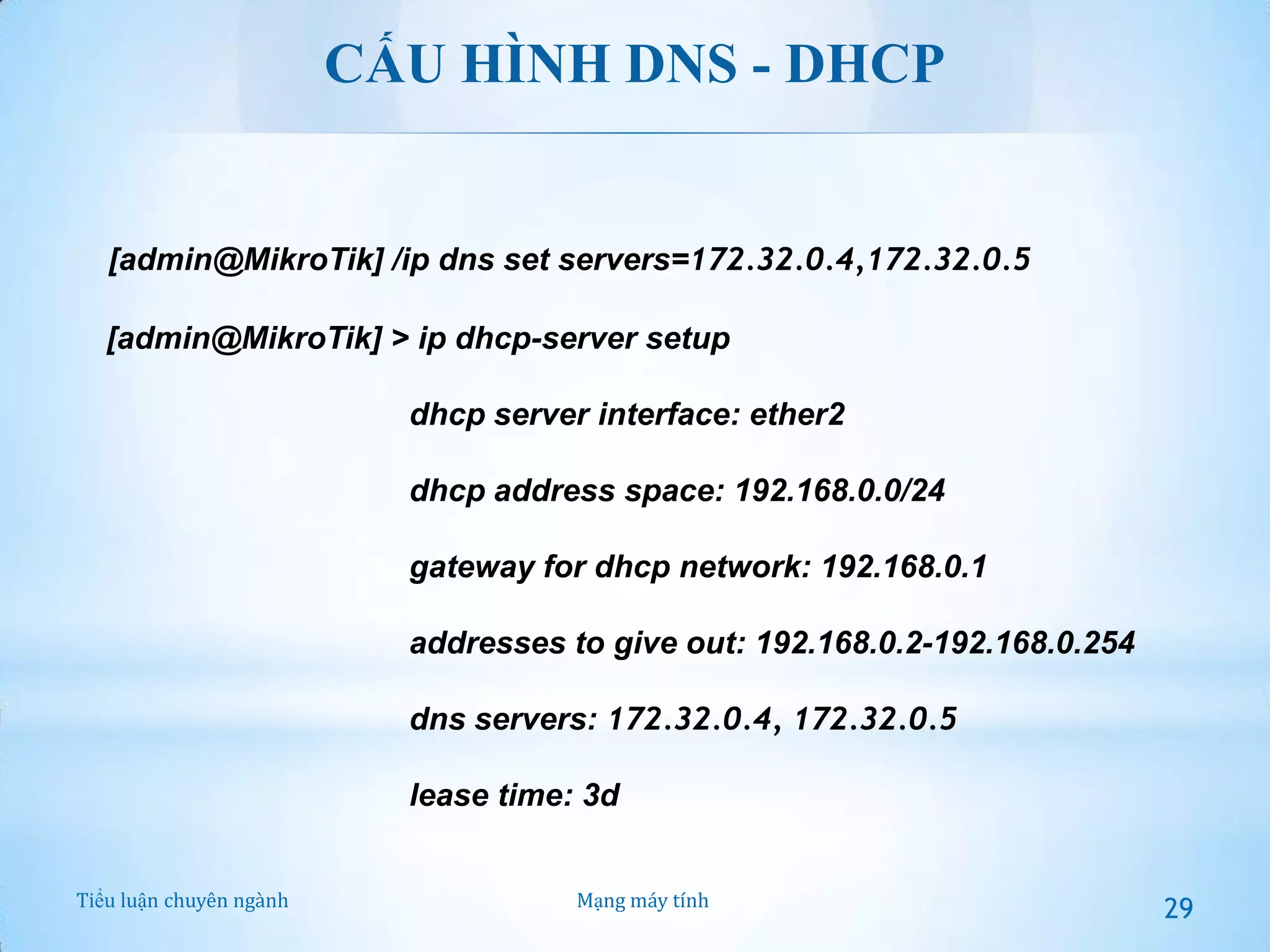

29. CẤU HÌNH DNS - DHCP
[admin@MikroTik] /ip dns set servers=172.32.0.4,172.32.0.5
[admin@MikroTik] > ip dhcp-server setup
dhcp server interface: ether2
dhcp address space: 192.168.0.0/24
gateway for dhcp network: 192.168.0.1
addresses to give out: 192.168.0.2-192.168.0.254
dns servers: 172.32.0.4, 172.32.0.5
lease time: 3d
Tiểu luận chuyên ngành
Mạng máy tính
29

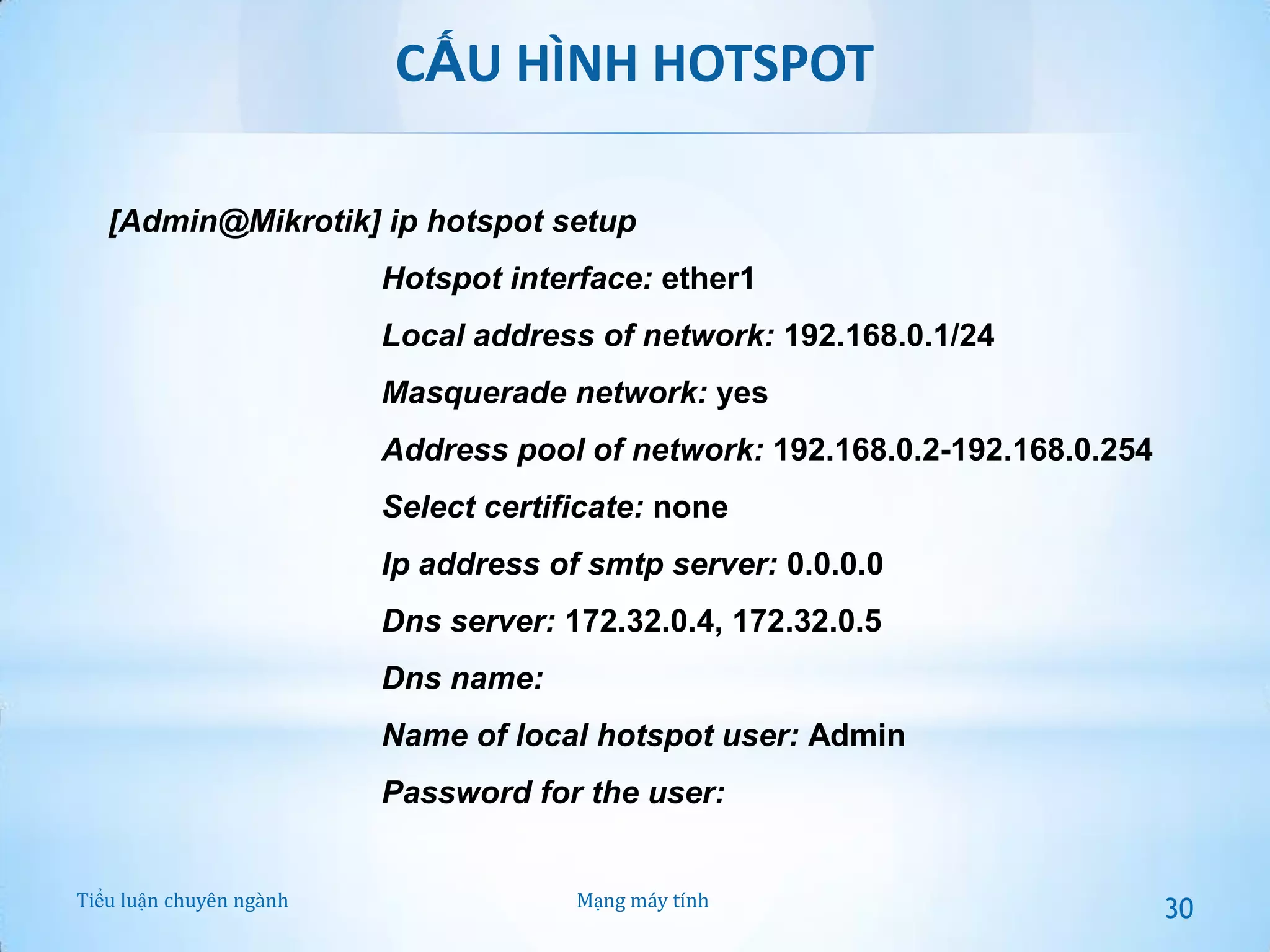

30. CẤU HÌNH HOTSPOT
[Admin@Mikrotik] ip hotspot setup
Hotspot interface: ether1
Local address of network: 192.168.0.1/24
Masquerade network: yes
Address pool of network: 192.168.0.2-192.168.0.254
Select certificate: none
Ip address of smtp server: 0.0.0.0
Dns server: 172.32.0.4, 172.32.0.5
Dns name:
Name of local hotspot user: Admin
Password for the user:
Tiểu luận chuyên ngành
Mạng máy tính
30

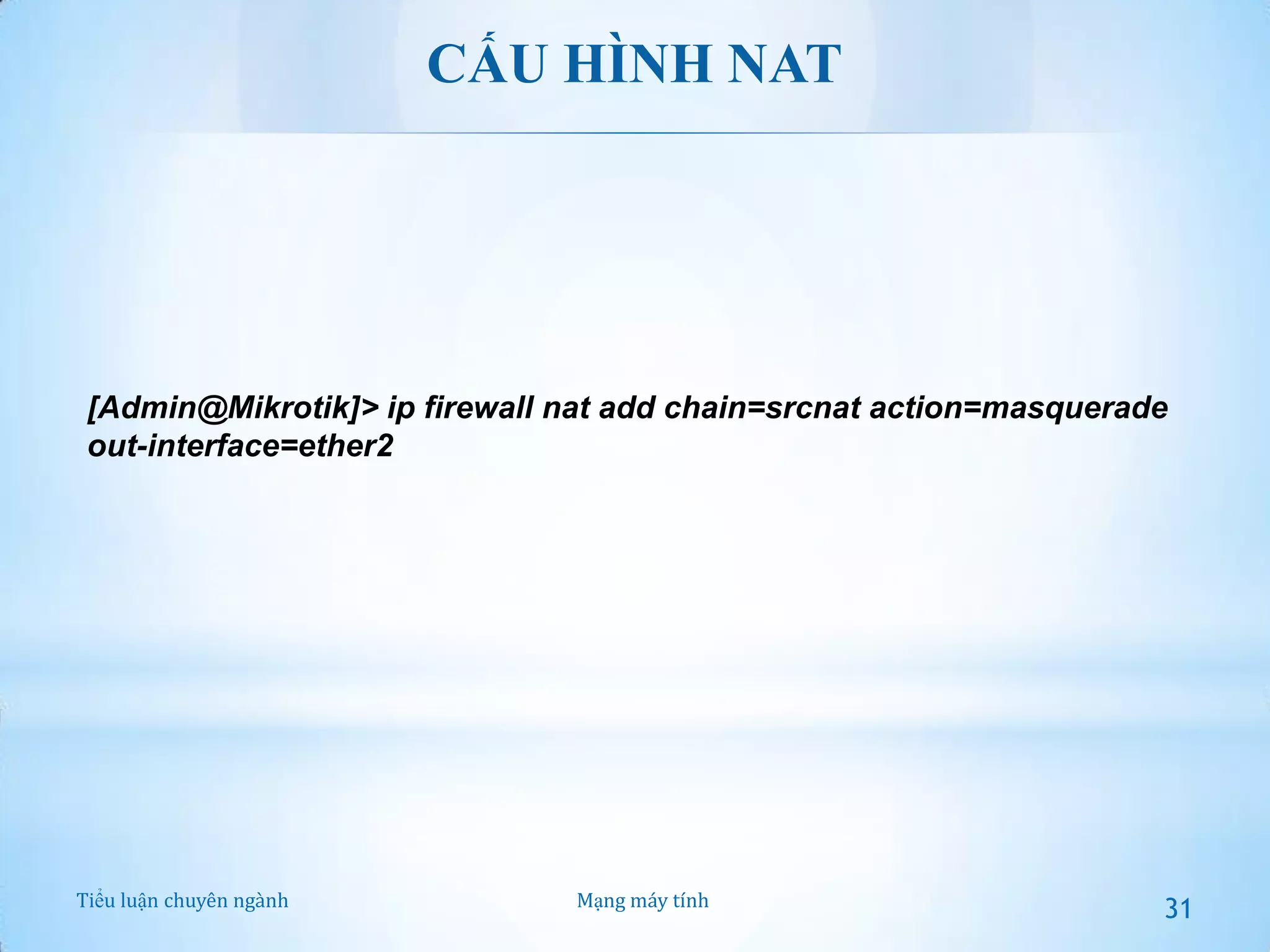

31. CẤU HÌNH NAT
[Admin@Mikrotik]> ip firewall nat add chain=srcnat action=masquerade
out-interface=ether2
Tiểu luận chuyên ngành
Mạng máy tính
31

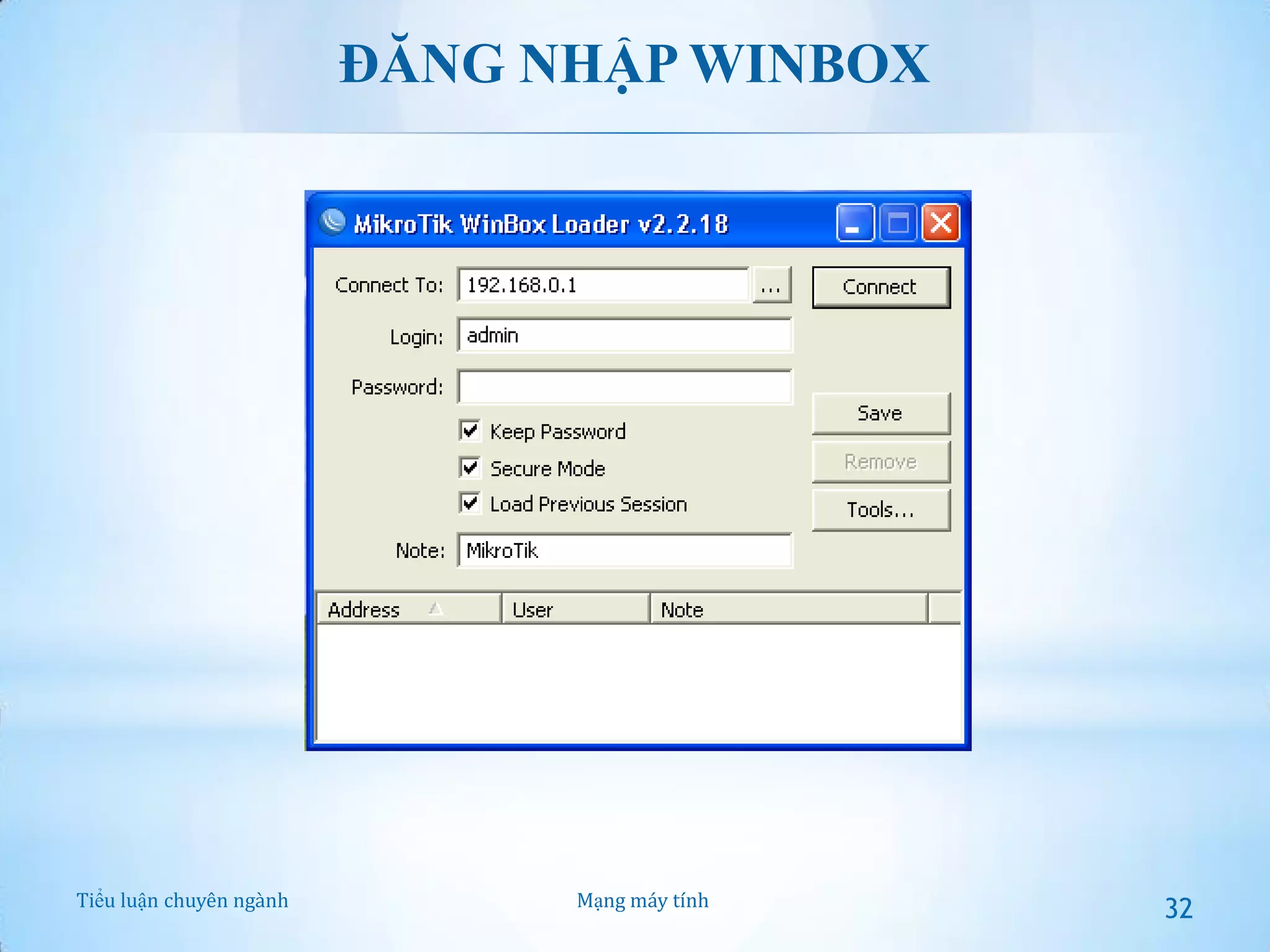

32. ĐĂNG NHẬP WINBOX
Tiểu luận chuyên ngành
Mạng máy tính
32

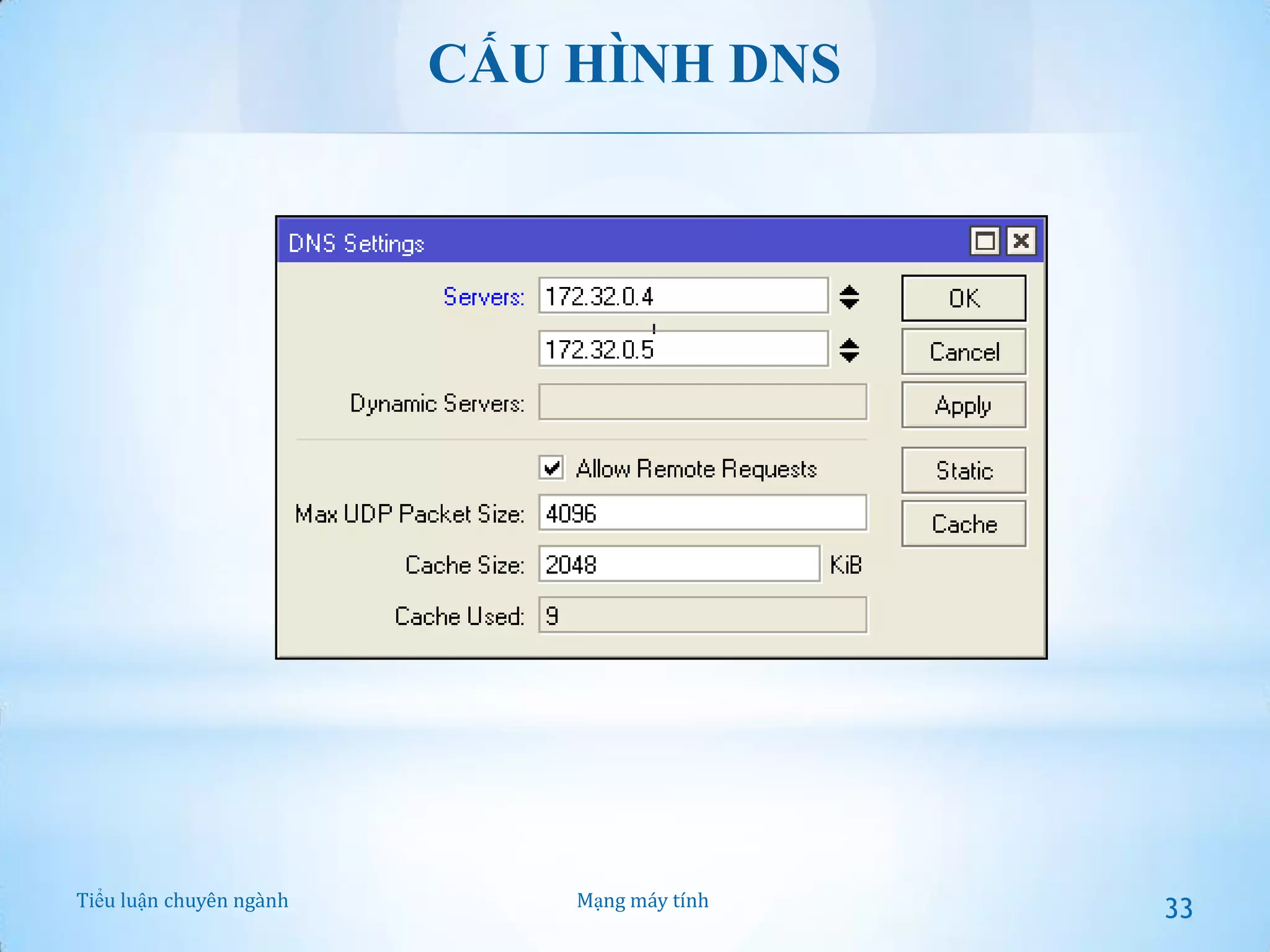

33. CẤU HÌNH DNS
Tiểu luận chuyên ngành
Mạng máy tính
33

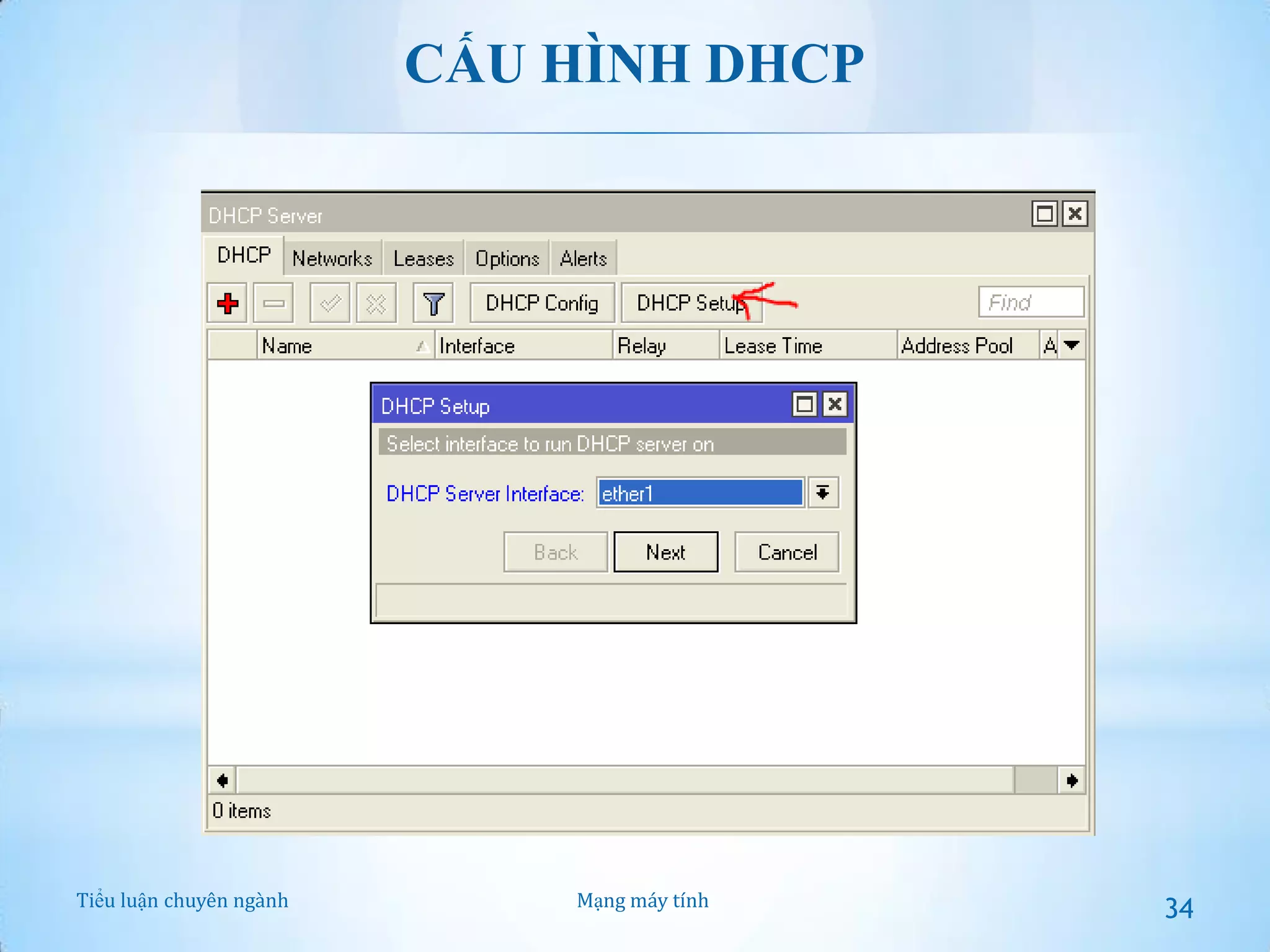

34. CẤU HÌNH DHCP
Tiểu luận chuyên ngành
Mạng máy tính
34

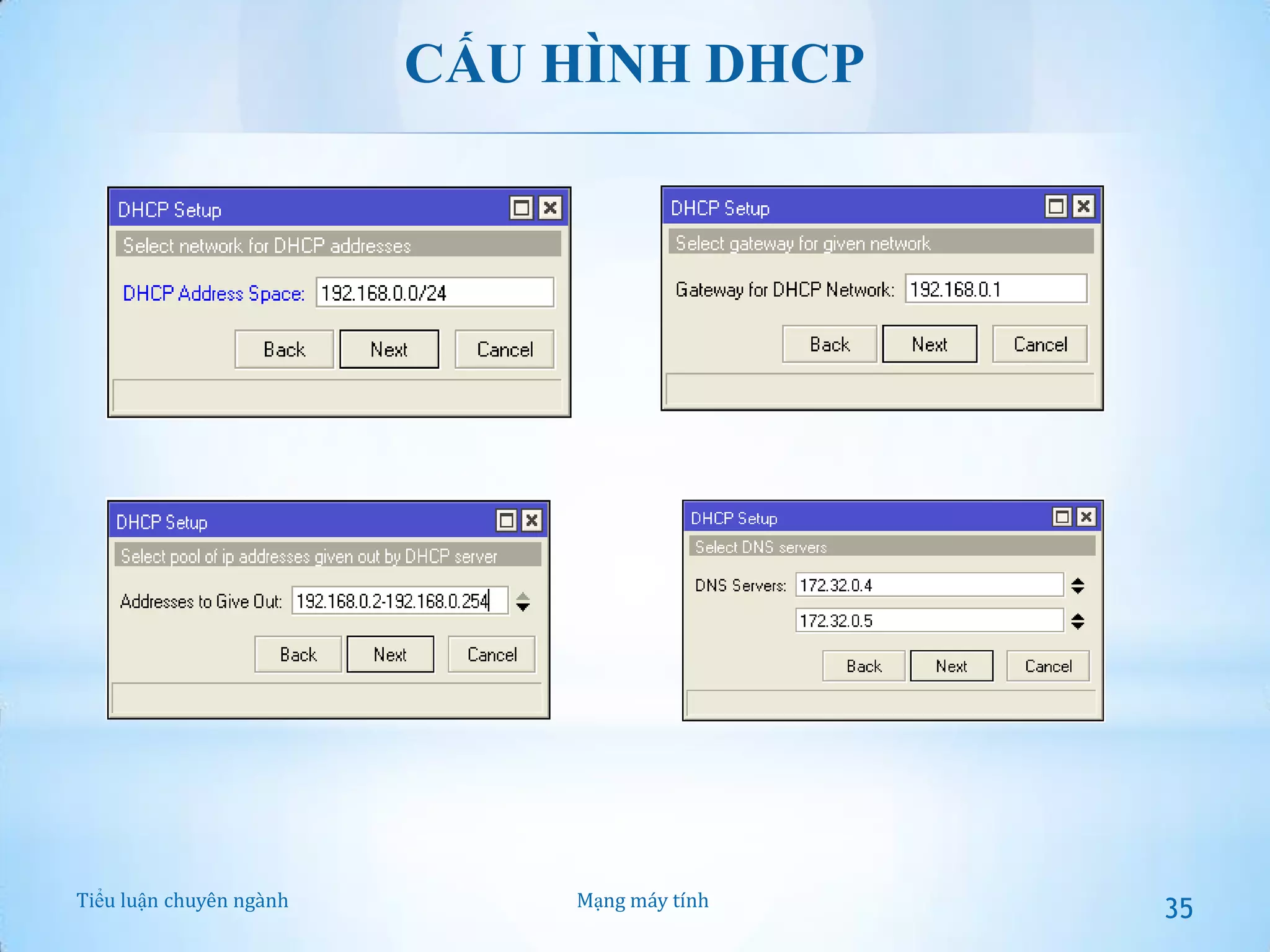

35. CẤU HÌNH DHCP
Tiểu luận chuyên ngành
Mạng máy tính
35

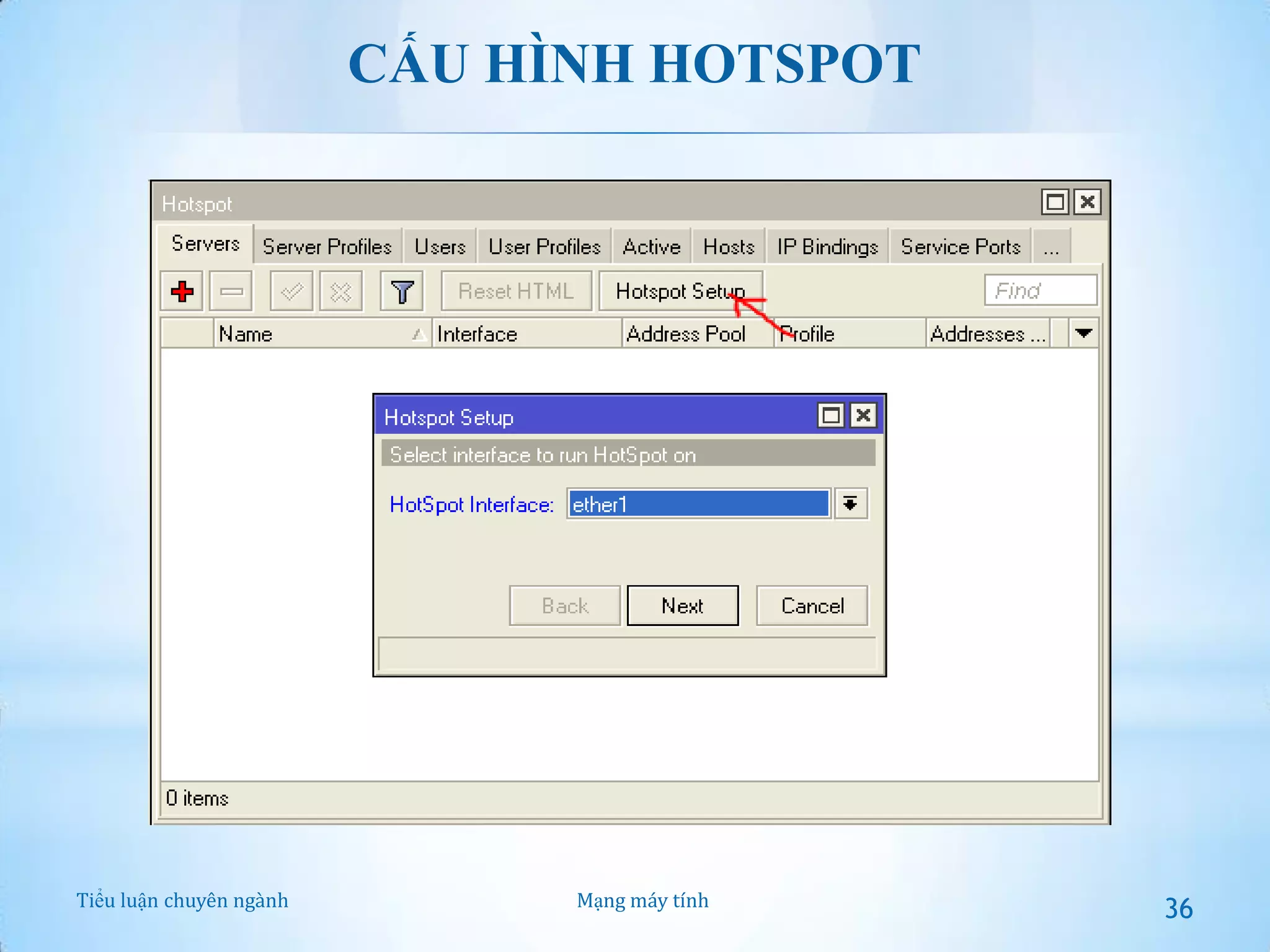

36. CẤU HÌNH HOTSPOT
Tiểu luận chuyên ngành
Mạng máy tính
36

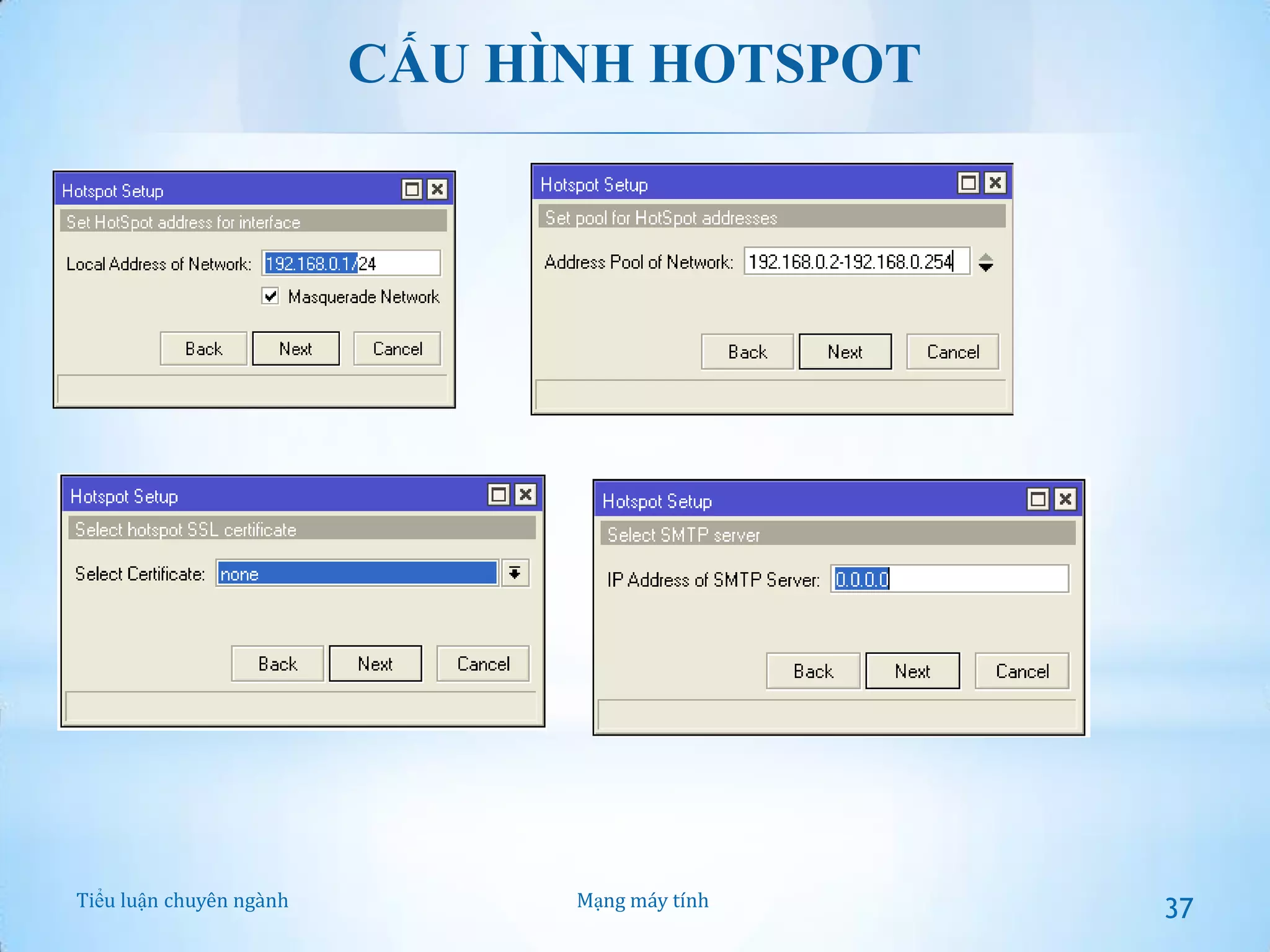

37. CẤU HÌNH HOTSPOT
Tiểu luận chuyên ngành
Mạng máy tính
37

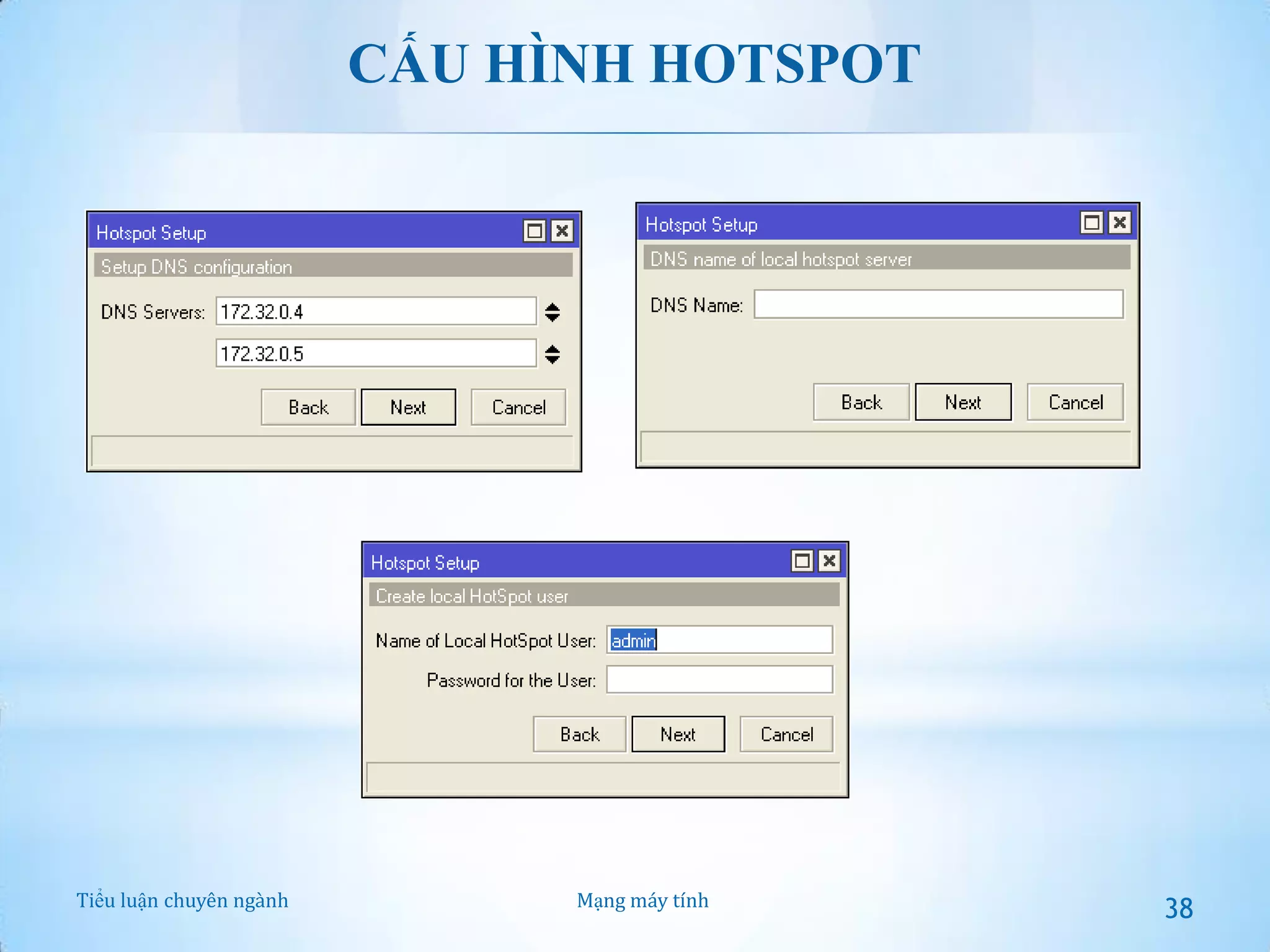

38. CẤU HÌNH HOTSPOT
Tiểu luận chuyên ngành
Mạng máy tính
38

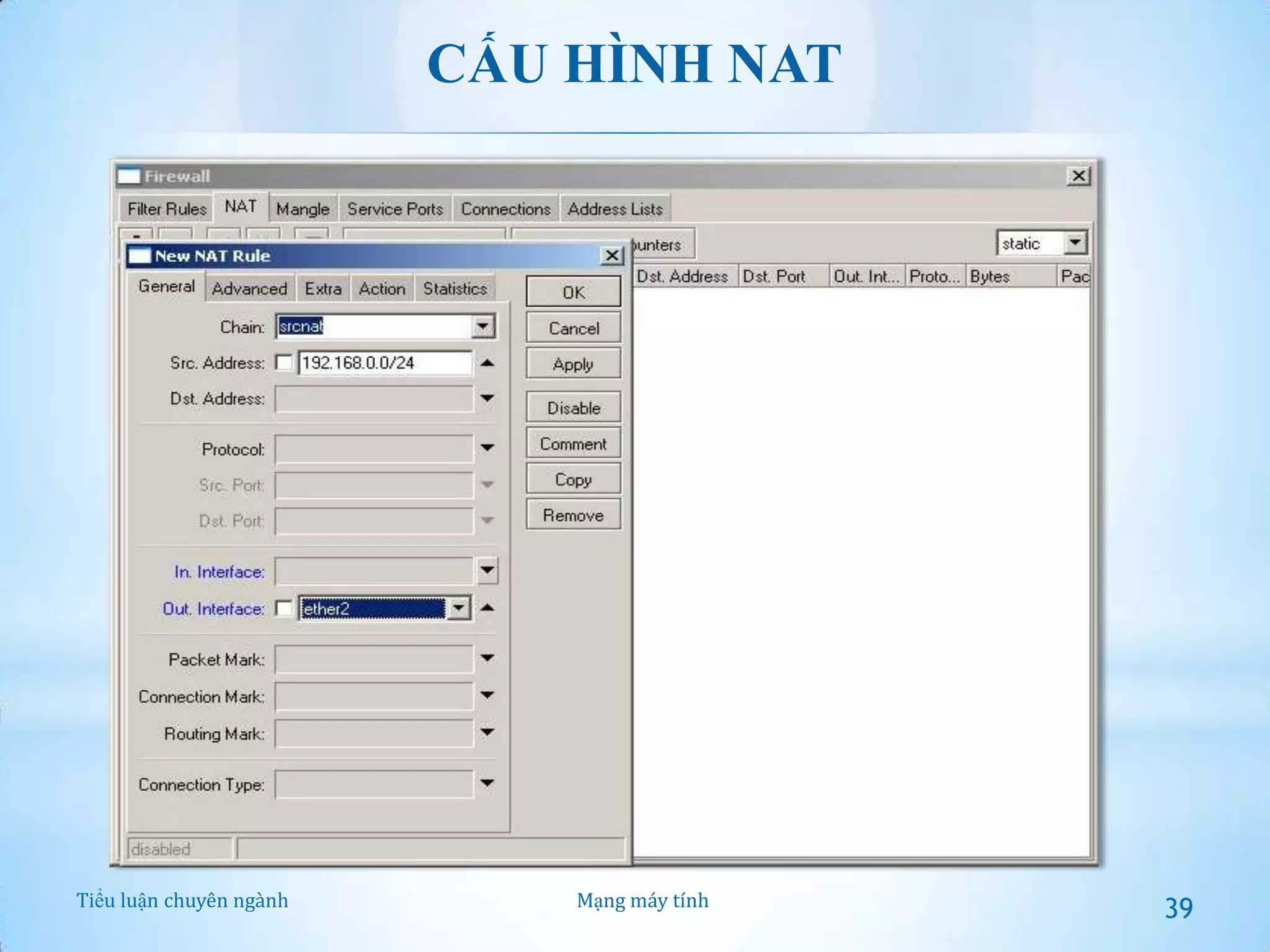

39. CẤU HÌNH NAT
Tiểu luận chuyên ngành
Mạng máy tính
39

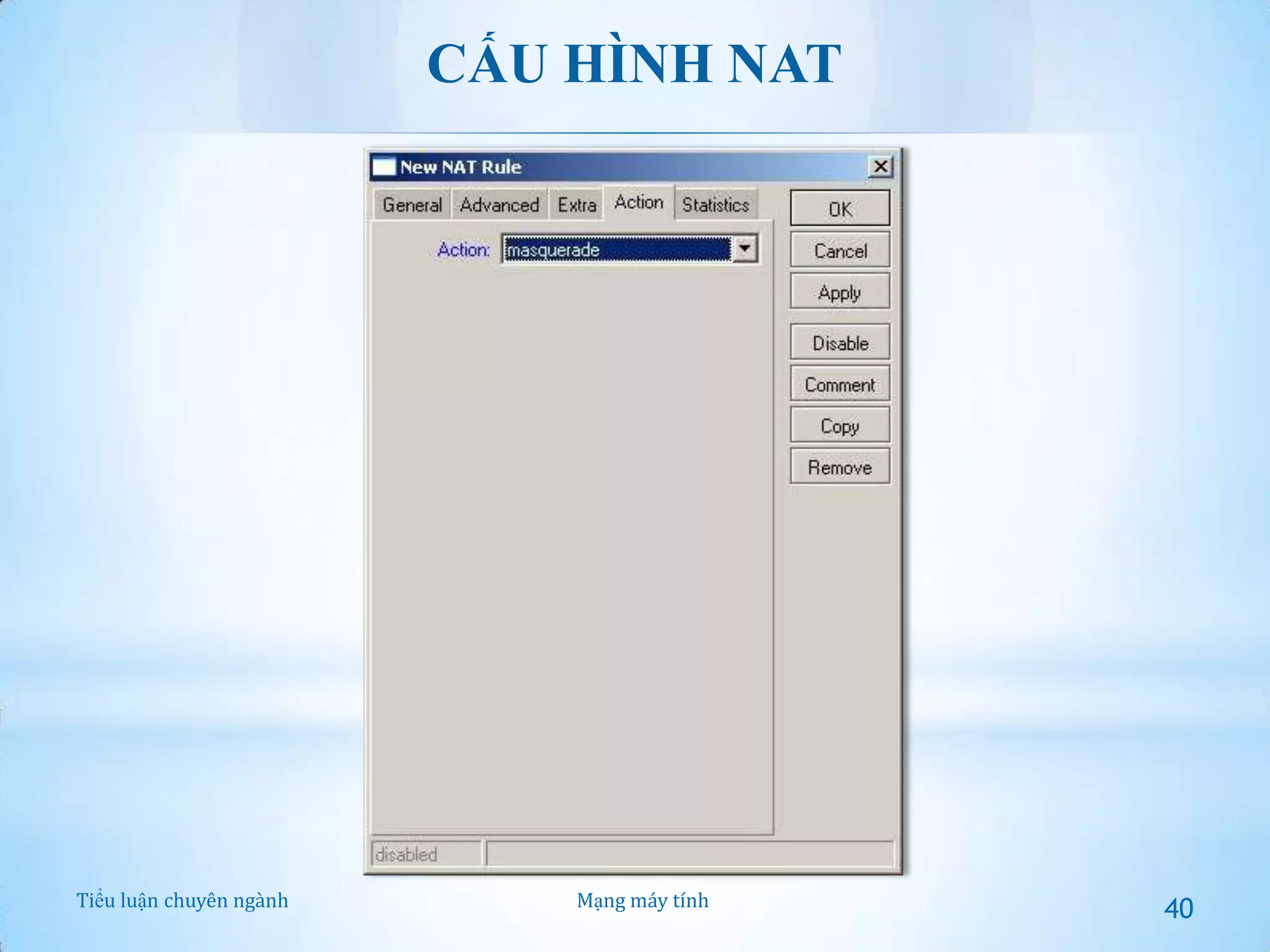

40. CẤU HÌNH NAT
Tiểu luận chuyên ngành
Mạng máy tính
40

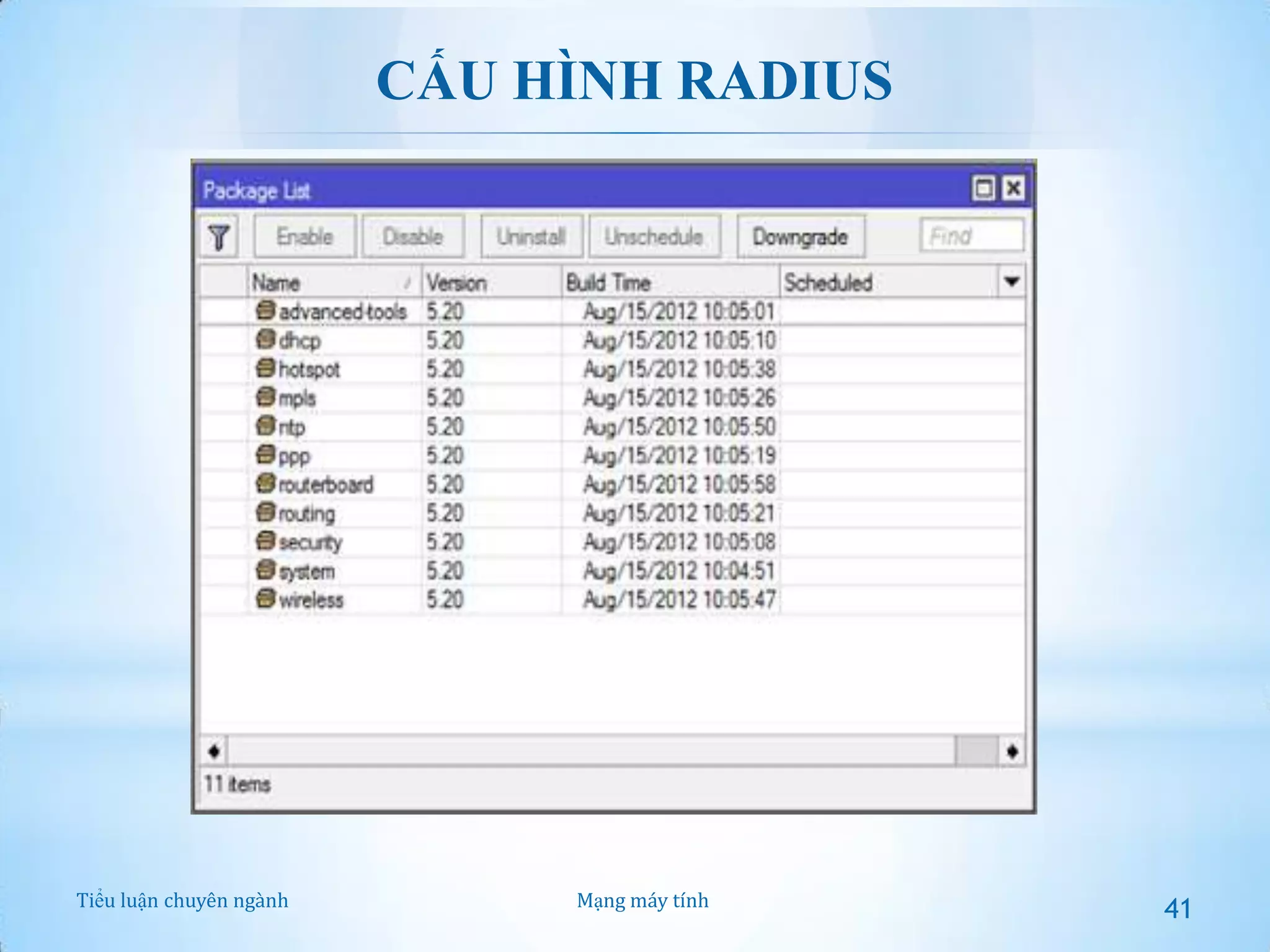

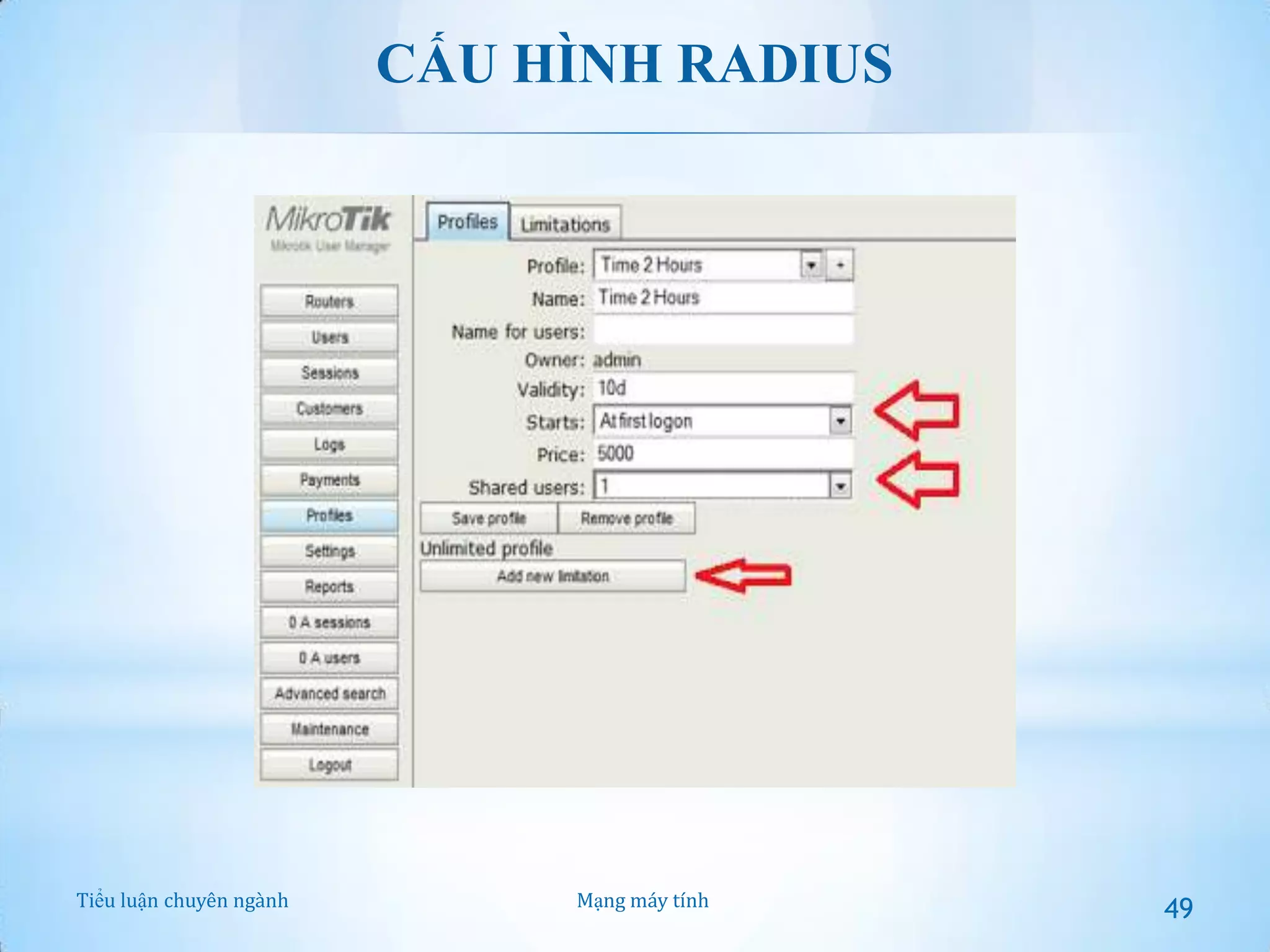

41. CẤU HÌNH RADIUS
Tiểu luận chuyên ngành
Mạng máy tính
41

42. CẤU HÌNH RADIUS
Tiểu luận chuyên ngành
Mạng máy tính
42

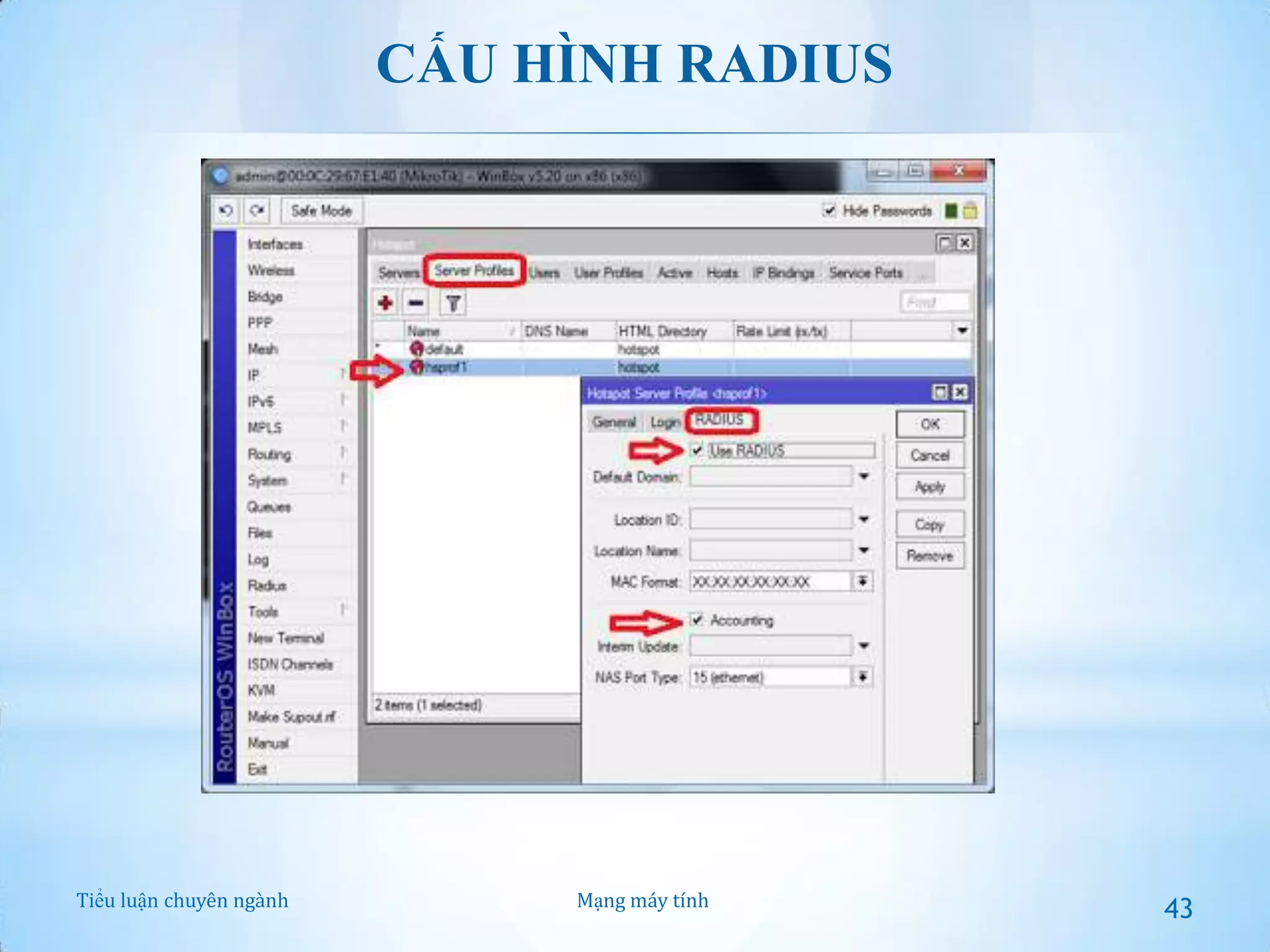

43. CẤU HÌNH RADIUS
Tiểu luận chuyên ngành
Mạng máy tính
43

44. CẤU HÌNH RADIUS
Tiểu luận chuyên ngành
Mạng máy tính
44

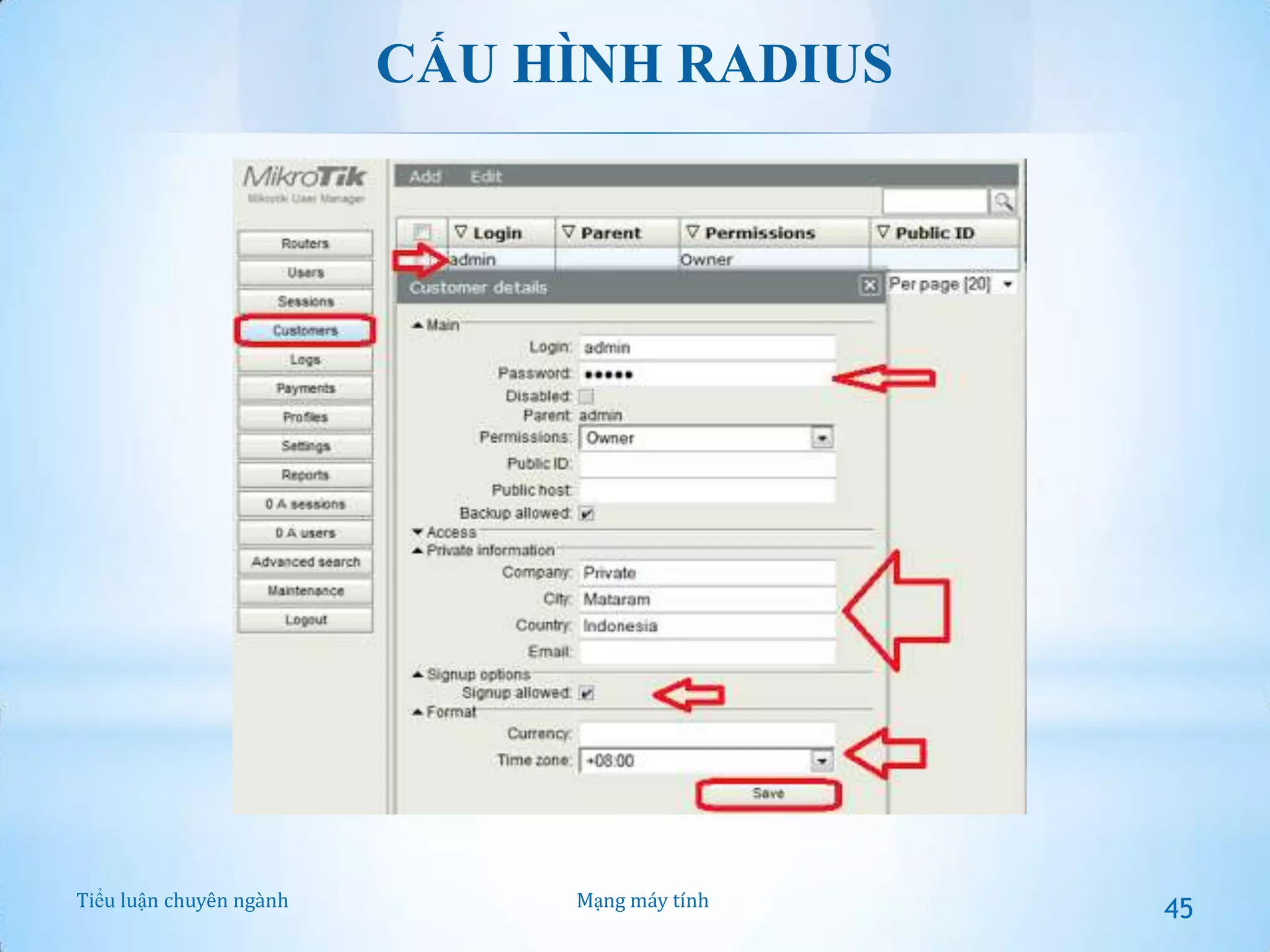

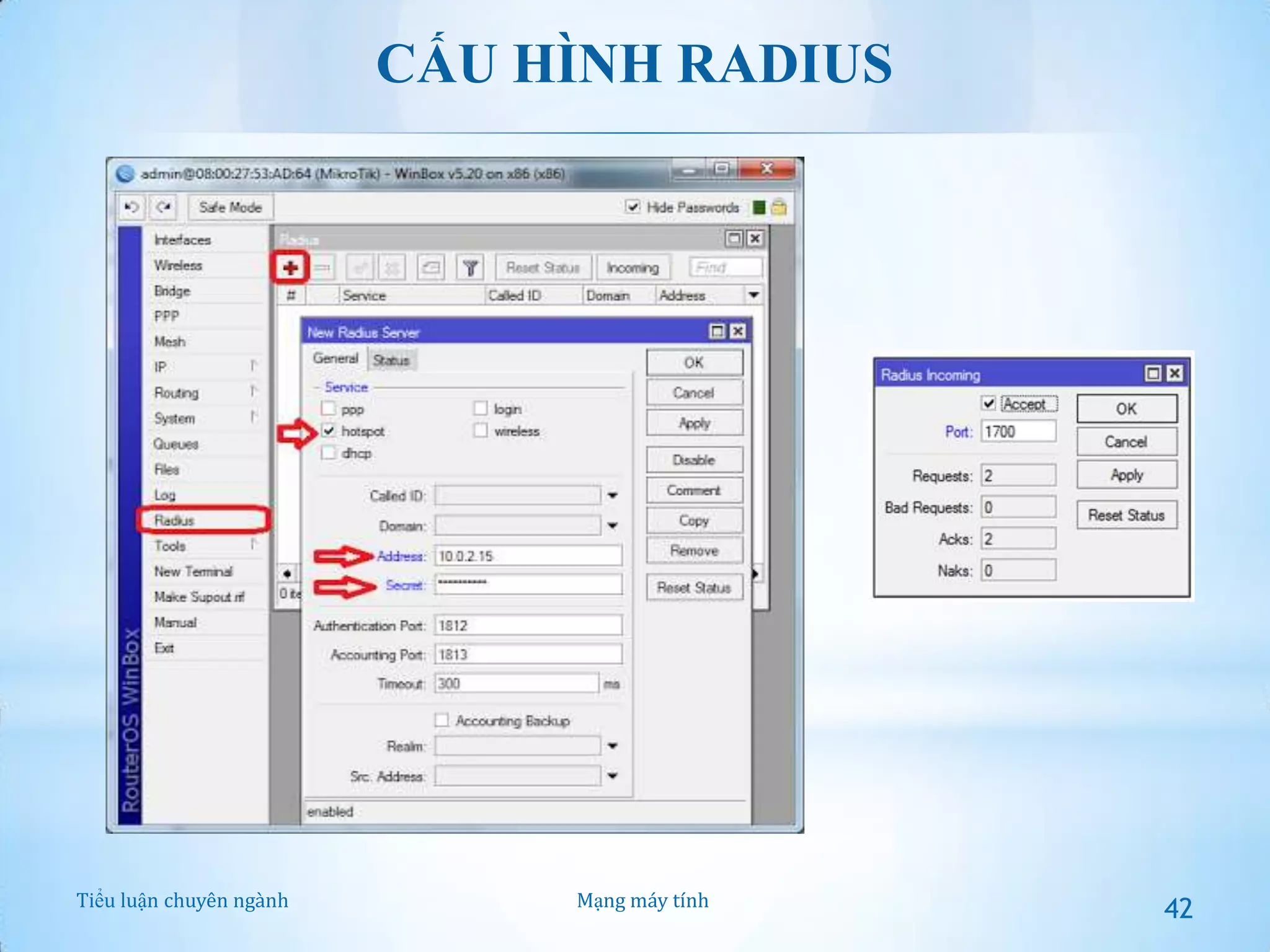

45. CẤU HÌNH RADIUS
Tiểu luận chuyên ngành
Mạng máy tính
45

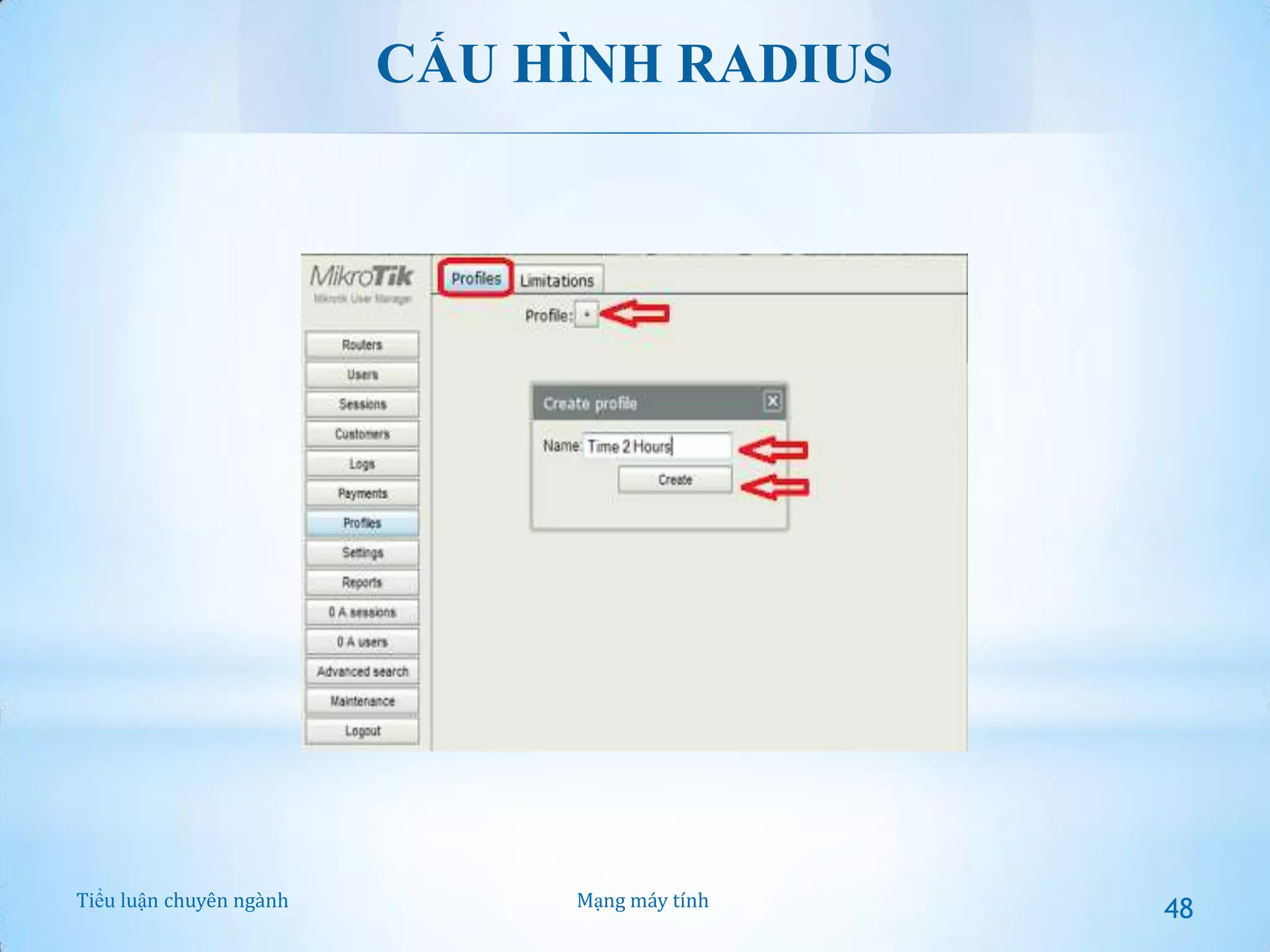

46. CẤU HÌNH RADIUS
Tiểu luận chuyên ngành
Mạng máy tính
46

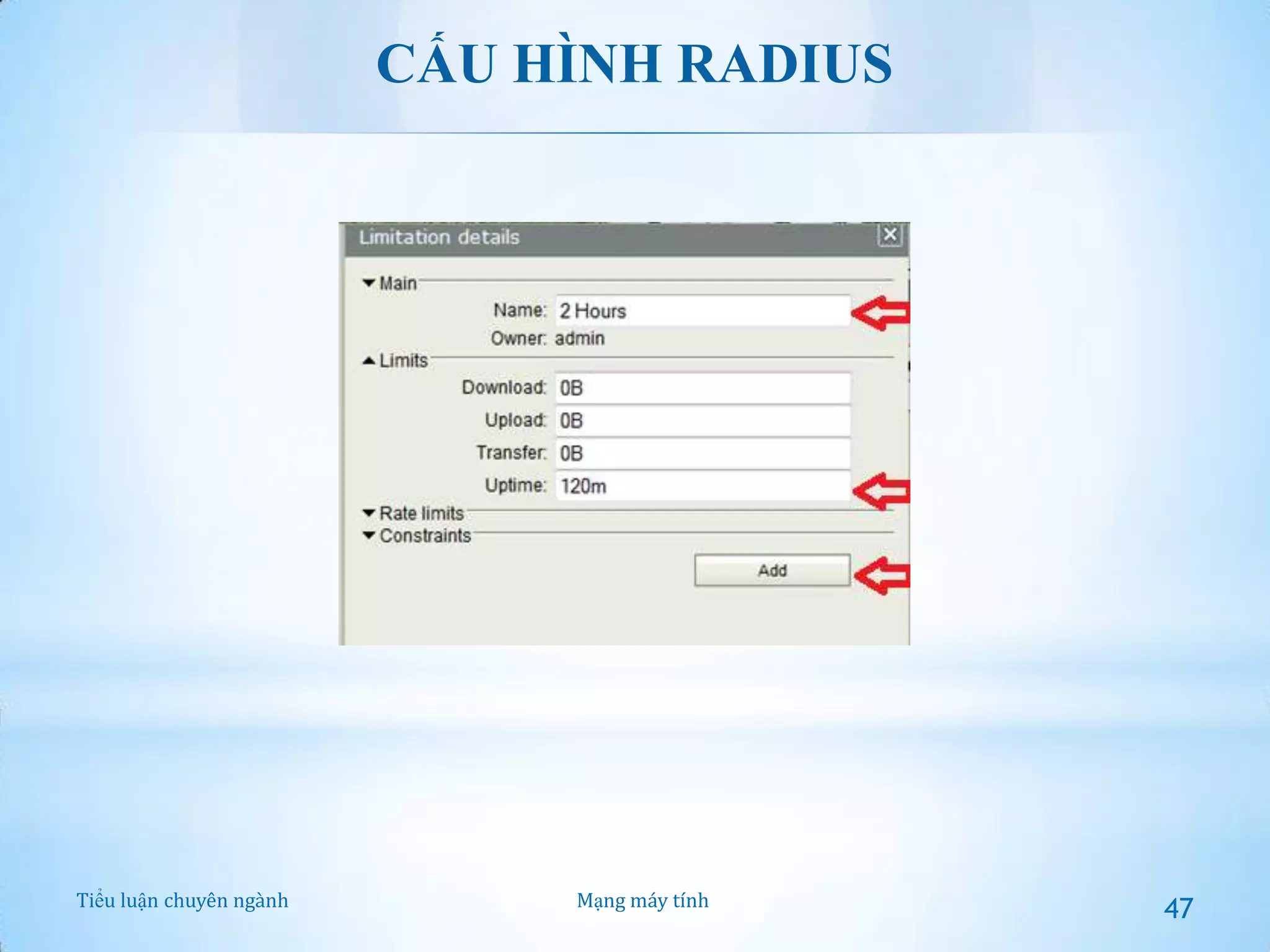

47. CẤU HÌNH RADIUS
Tiểu luận chuyên ngành
Mạng máy tính
47

48. CẤU HÌNH RADIUS
Tiểu luận chuyên ngành
Mạng máy tính
48

49. CẤU HÌNH RADIUS
Tiểu luận chuyên ngành
Mạng máy tính
49

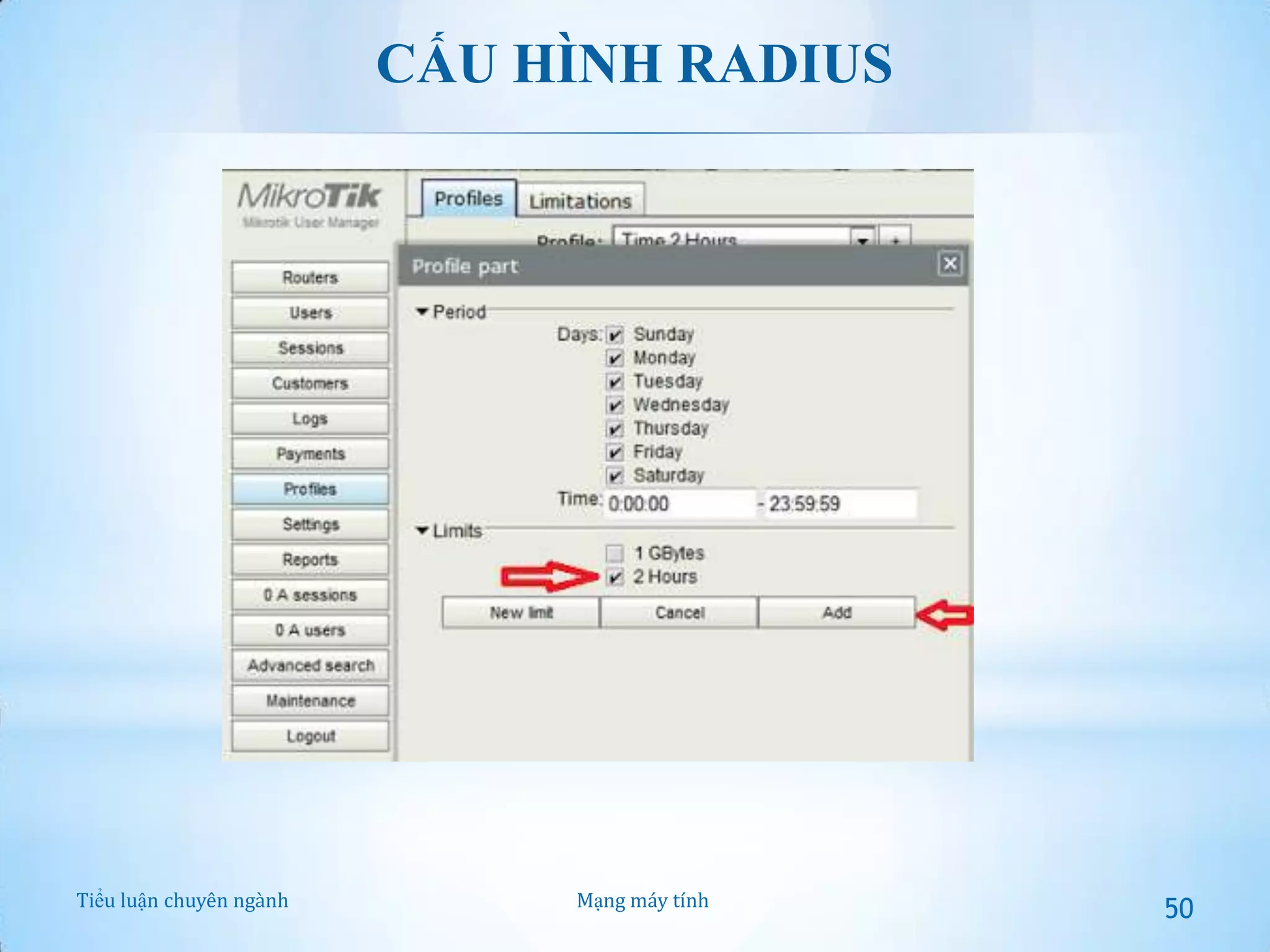

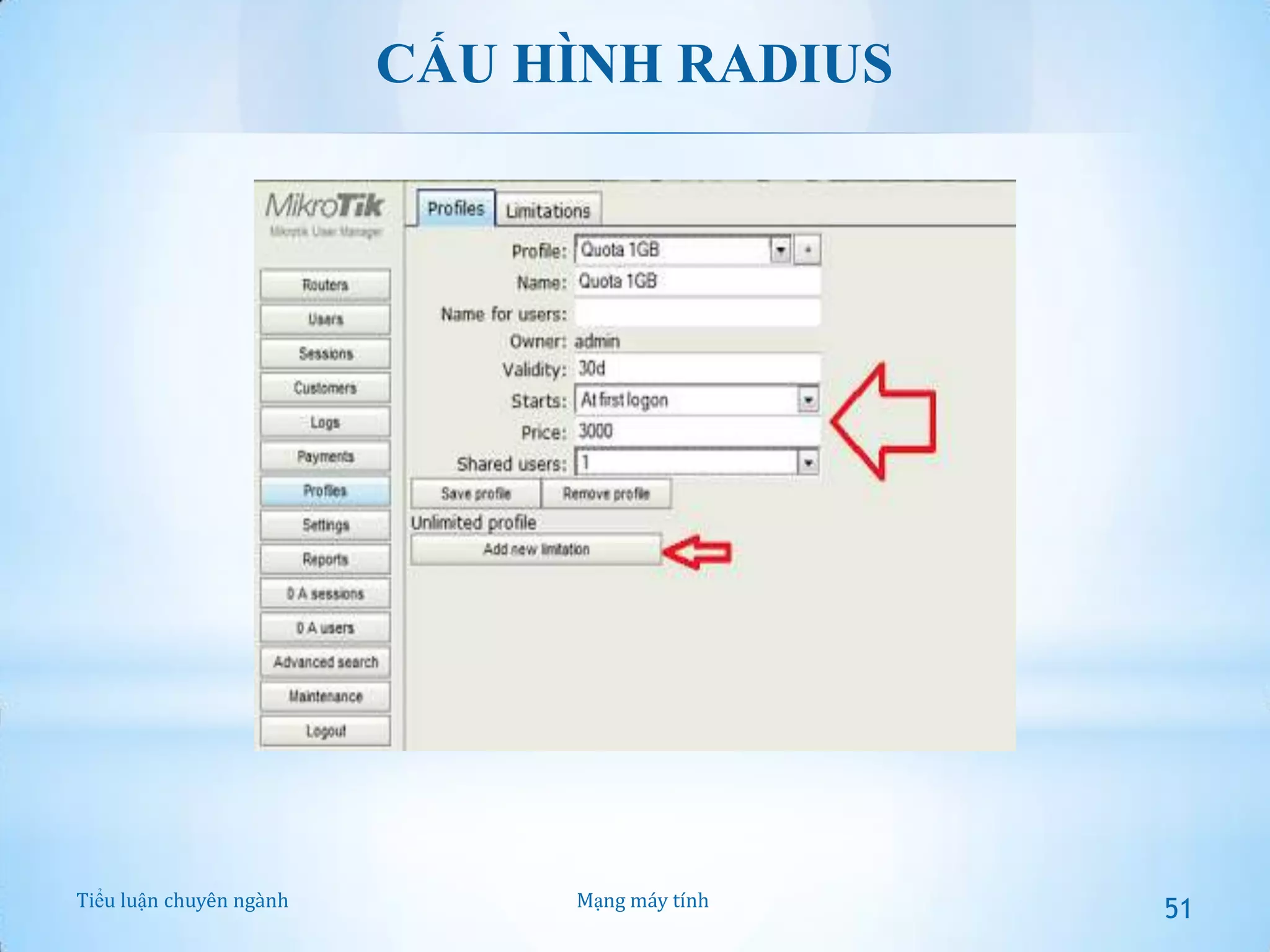

50. CẤU HÌNH RADIUS
Tiểu luận chuyên ngành
Mạng máy tính
50

51. CẤU HÌNH RADIUS
Tiểu luận chuyên ngành
Mạng máy tính
51

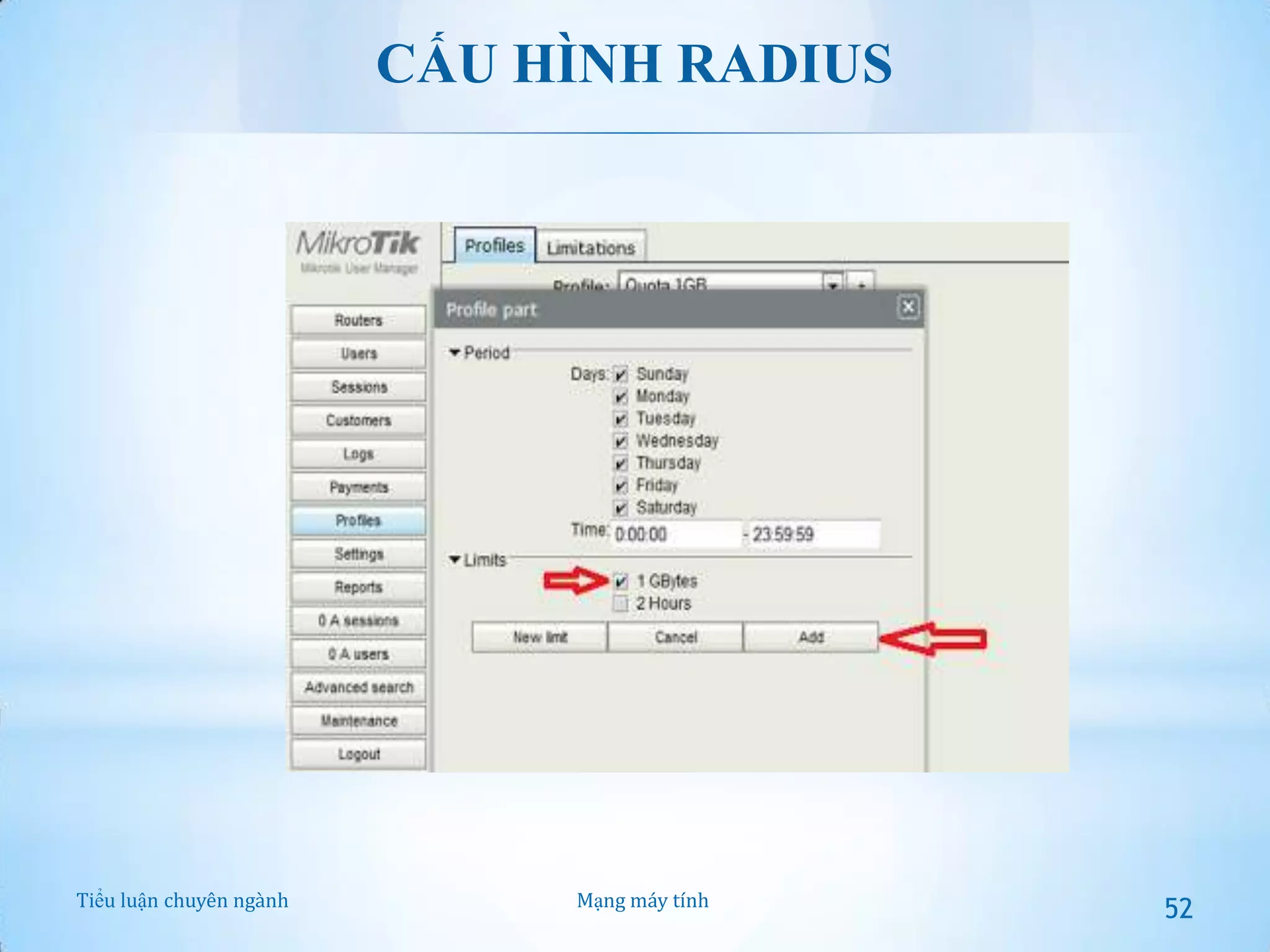

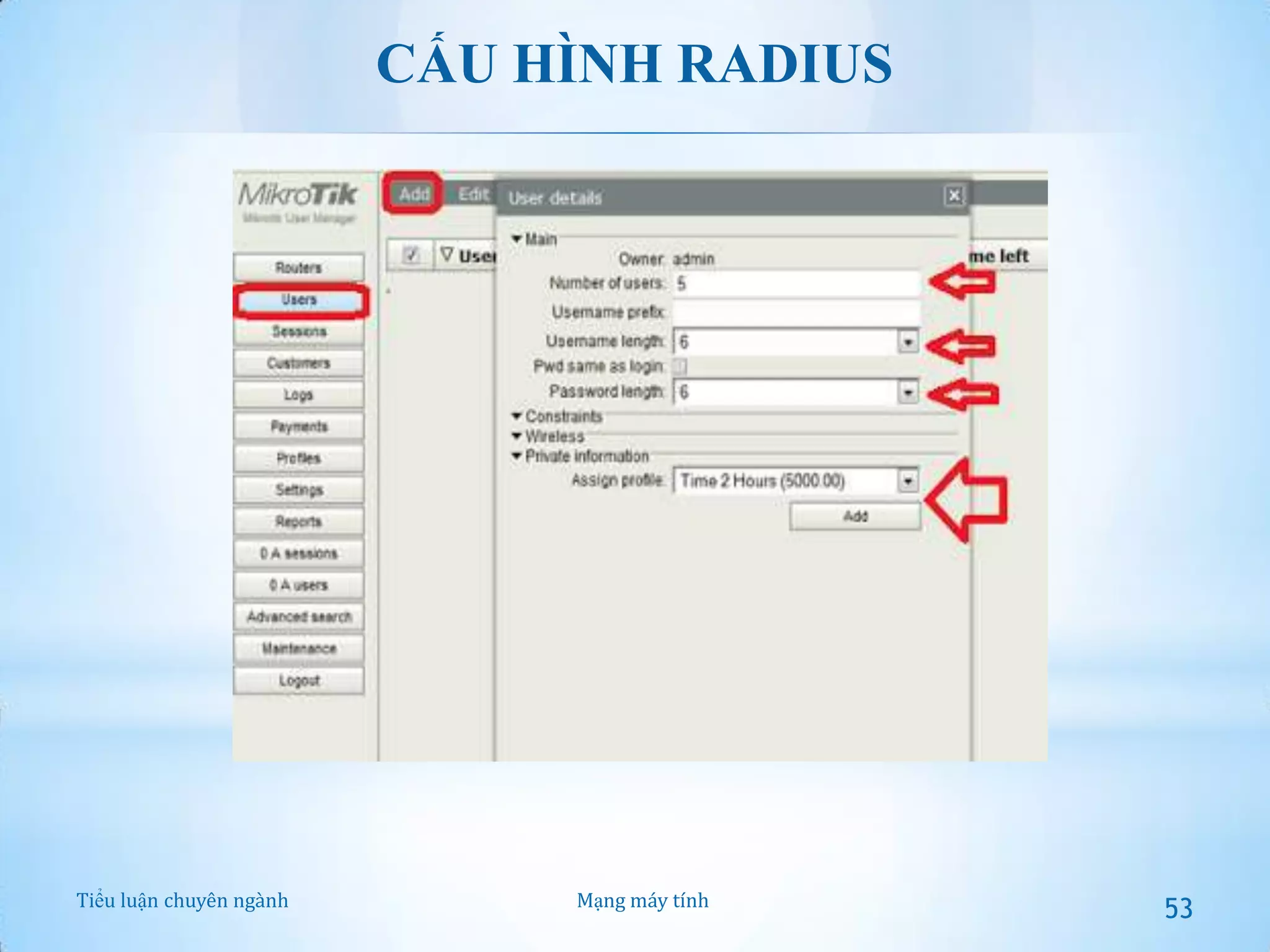

52. CẤU HÌNH RADIUS
Tiểu luận chuyên ngành
Mạng máy tính
52

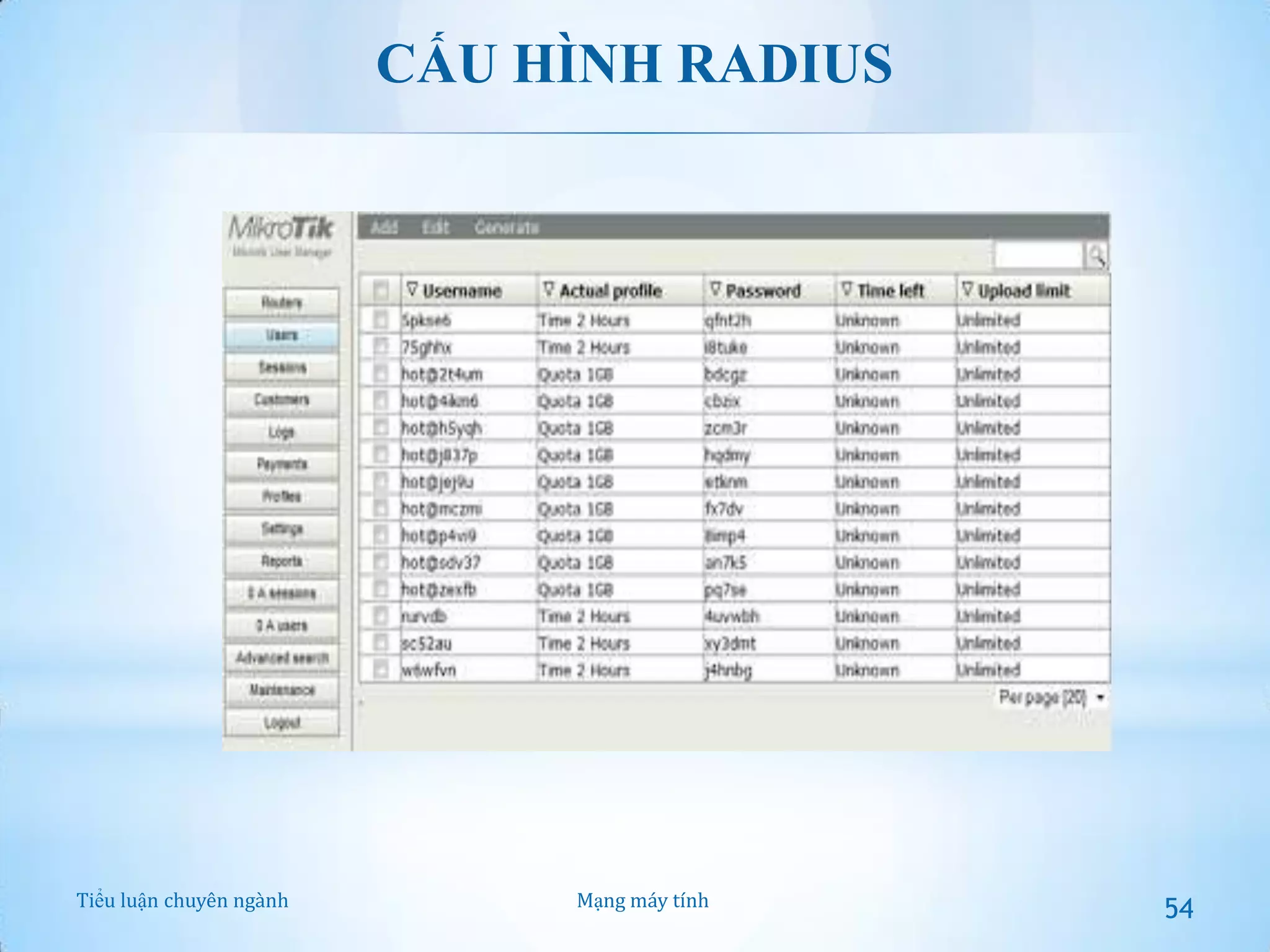

53. CẤU HÌNH RADIUS
Tiểu luận chuyên ngành
Mạng máy tính
53

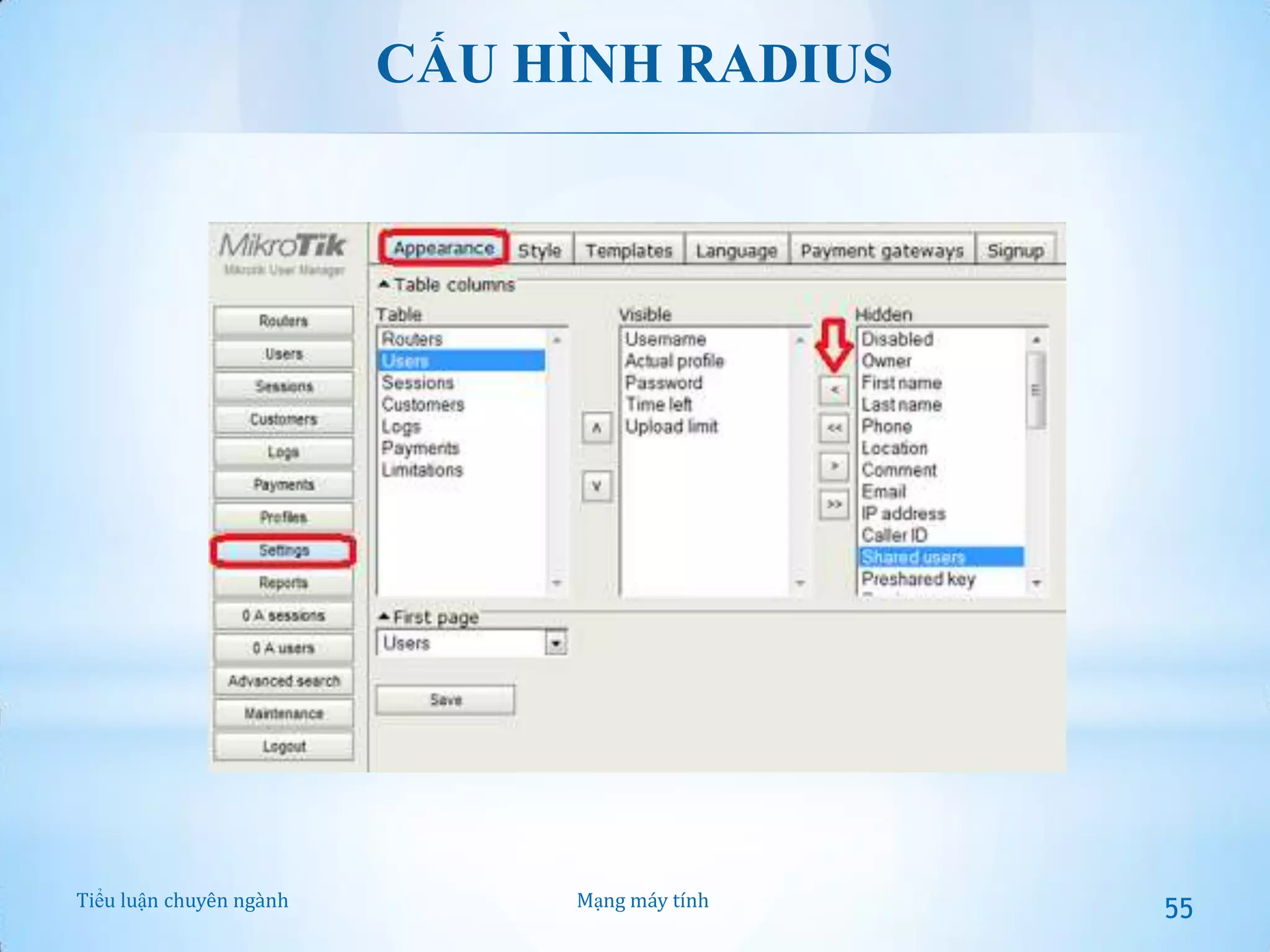

54. CẤU HÌNH RADIUS
Tiểu luận chuyên ngành
Mạng máy tính
54

55. CẤU HÌNH RADIUS
Tiểu luận chuyên ngành
Mạng máy tính
55
