INILAH PRESENTASI DARI KELOMPOK 8!

1. Page 1

2. Page 2
Nama Kelompok :
1. Ibanez A. (09)
2. Seto Pribadhi (25)
3. Tsar Regmila D. (27)
4. Rizaldo R.N.C (22)

3. Page 3

4. Page 4

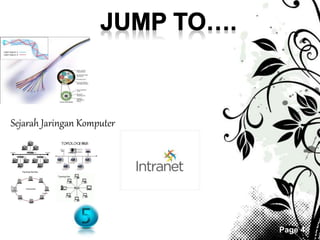

Sejarah Jaringan Komputer

5. SK dan KD MATERI Soal Pertanyaan Kunci Jawaban

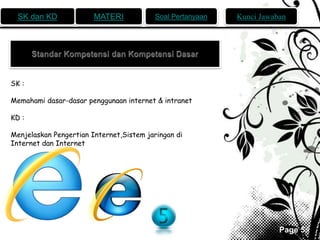

Page 5
SK :
Memahami dasar-dasar penggunaan internet & intranet
KD :
Menjelaskan Pengertian Internet,Sistem jaringan di
Internet dan Internet

6. SK dan KD MATERI Soal Pertanyaan Kunci Jawaban

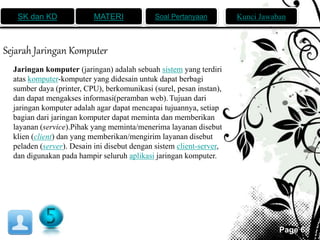

Page 6
Sejarah Jaringan Komputer
Jaringan komputer (jaringan) adalah sebuah sistem yang terdiri
atas komputer-komputer yang didesain untuk dapat berbagi
sumber daya (printer, CPU), berkomunikasi (surel, pesan instan),
dan dapat mengakses informasi(peramban web). Tujuan dari
jaringan komputer adalah agar dapat mencapai tujuannya, setiap
bagian dari jaringan komputer dapat meminta dan memberikan
layanan (service).Pihak yang meminta/menerima layanan disebut
klien (client) dan yang memberikan/mengirim layanan disebut
peladen (server). Desain ini disebut dengan sistem client-server,
dan digunakan pada hampir seluruh aplikasi jaringan komputer.

7. SK dan KD MATERI Soal Pertanyaan Kunci Jawaban
Page 7

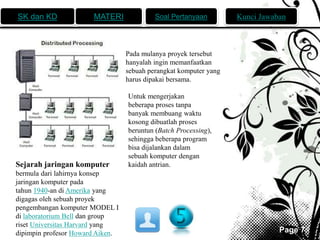

Sejarah jaringan komputer
bermula dari lahirnya konsep
jaringan komputer pada
tahun 1940-an di Amerika yang
digagas oleh sebuah proyek
pengembangan komputer MODEL I
di laboratorium Bell dan group
riset Universitas Harvard yang
dipimpin profesor Howard Aiken.
Pada mulanya proyek tersebut
hanyalah ingin memanfaatkan
sebuah perangkat komputer yang
harus dipakai bersama.
Untuk mengerjakan
beberapa proses tanpa
banyak membuang waktu
kosong dibuatlah proses
beruntun (Batch Processing),
sehingga beberapa program
bisa dijalankan dalam
sebuah komputer dengan
kaidah antrian.

8. SK dan KD MATERI Soal Pertanyaan Kunci Jawaban
Page 8
Kemudian pada tahun 1950-an ketika jenis komputer
mulai berkembang sampai terciptanya super komputer,
maka sebuah komputer harus melayani beberapa tempat
yang tersedia (terminal), untuk itu ditemukan konsep
distribusi proses berdasarkan waktu yang dikenal dengan
nama TSS (Time Sharing System).[
pertama kalinya bentuk jaringan (network )
komputer diaplikasikan.
Kemudian pada tahun 1950-an ketika jenis
komputer mulai berkembang sampai
terciptanya super komputer, maka sebuah
komputer harus melayani beberapa tempat
yang tersedia (terminal), untuk itu
ditemukan konsep distribusi proses
berdasarkan waktu yang dikenal dengan
nama TSS (Time Sharing System).[

9. SK dan KD MATERI Soal Pertanyaan Kunci Jawaban
Page 9

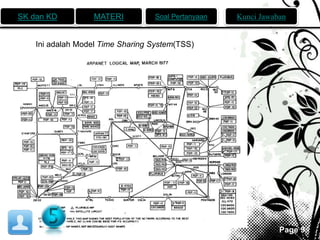

Ini adalah Model Time Sharing System(TSS)

10. SK dan KD MATERI Soal Pertanyaan Kunci Jawaban
Page 10

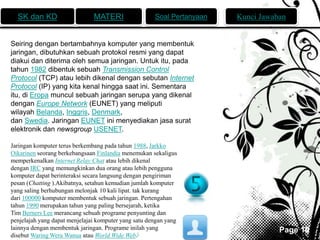

Seiring dengan bertambahnya komputer yang membentuk
jaringan, dibutuhkan sebuah protokol resmi yang dapat
diakui dan diterima oleh semua jaringan. Untuk itu, pada
tahun 1982 dibentuk sebuah Transmission Control
Protocol (TCP) atau lebih dikenal dengan sebutan Internet
Protocol (IP) yang kita kenal hingga saat ini. Sementara
itu, di Eropa muncul sebuah jaringan serupa yang dikenal
dengan Europe Network (EUNET) yang meliputi
wilayah Belanda, Inggris, Denmark,
dan Swedia. Jaringan EUNET ini menyediakan jasa surat
elektronik dan newsgroup USENET.
Jaringan komputer terus berkembang pada tahun 1988, Jarkko
Oikarinen seorang berkebangsaan Finlandia menemukan sekaligus
memperkenalkan Internet Relay Chat atau lebih dikenal
dengan IRC yang memungkinkan dua orang atau lebih pengguna
komputer dapat berinteraksi secara langsung dengan pengiriman
pesan (Chatting ).Akibatnya, setahun kemudian jumlah komputer
yang saling berhubungan melonjak 10 kali lipat. tak kurang
dari 100000 komputer membentuk sebuah jaringan. Pertengahan
tahun 1990 merupakan tahun yang paling bersejarah, ketika
Tim Berners Lee merancang sebuah programe penyunting dan
penjelajah yang dapat menjelajai komputer yang satu dengan yang
lainnya dengan membentuk jaringan. Programe inilah yang
disebutWaring Wera Wanua atau World Wide Web.[

11. SK dan KD MATERI Soal Pertanyaan Kunci Jawaban
Page 11

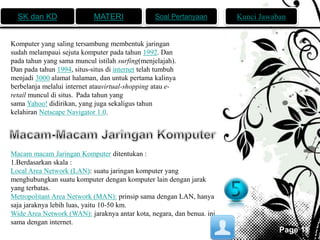

Komputer yang saling tersambung membentuk jaringan
sudah melampaui sejuta komputer pada tahun 1992. Dan
pada tahun yang sama muncul istilah surfing(menjelajah).
Dan pada tahun 1994, situs-situs di internet telah tumbuh
menjadi 3000 alamat halaman, dan untuk pertama kalinya
berbelanja melalui internet atauvirtual-shopping atau e-retail
muncul di situs. Pada tahun yang
sama Yahoo! didirikan, yang juga sekaligus tahun
kelahiran Netscape Navigator 1.0.
Macam macam Jaringan Komputer ditentukan :
1.Berdasarkan skala :
Local Area Network (LAN): suatu jaringan komputer yang
menghubungkan suatu komputer dengan komputer lain dengan jarak
yang terbatas.
Metropolitant Area Network (MAN): prinsip sama dengan LAN, hanya
saja jaraknya lebih luas, yaitu 10-50 km.
Wide Area Network (WAN): jaraknya antar kota, negara, dan benua. ini
sama dengan internet.

12. SK dan KD MATERI Soal Pertanyaan Kunci Jawaban
Page 12

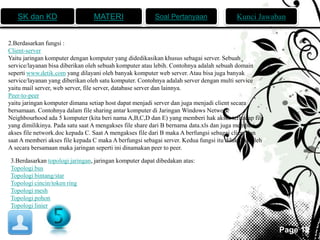

2.Berdasarkan fungsi :
Client-server
Yaitu jaringan komputer dengan komputer yang didedikasikan khusus sebagai server. Sebuah
service/layanan bisa diberikan oleh sebuah komputer atau lebih. Contohnya adalah sebuah domain
seperti www.detik.com yang dilayani oleh banyak komputer web server. Atau bisa juga banyak
service/layanan yang diberikan oleh satu komputer. Contohnya adalah server dengan multi service
yaitu mail server, web server, file server, database server dan lainnya.
Peer-to-peer
yaitu jaringan komputer dimana setiap host dapat menjadi server dan juga menjadi client secara
bersamaan. Contohnya dalam file sharing antar komputer di Jaringan Windows Network
Neighbourhood ada 5 komputer (kita beri nama A,B,C,D dan E) yang memberi hak akses terhadap file
yang dimilikinya. Pada satu saat A mengakses file share dari B bernama data.xls dan juga memberi
akses file network.doc kepada C. Saat A mengakses file dari B maka A berfungsi sebagai client dan
saat A memberi akses file kepada C maka A berfungsi sebagai server. Kedua fungsi itu dilakukan oleh
A secara bersamaan maka jaringan seperti ini dinamakan peer to peer.

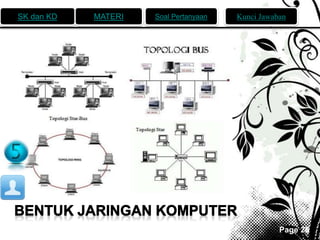

3.Berdasarkan topologi jaringan, jaringan komputer dapat dibedakan atas:
Topologi bus
Topologi bintang/star
Topologi cincin/token ring

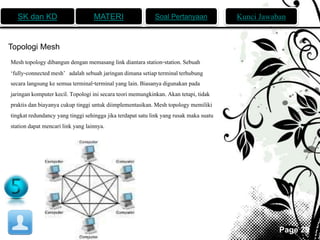

Topologi mesh
Topologi pohon
Topologi linier

13. SK dan KD MATERI Soal Pertanyaan Kunci Jawaban
Page 13

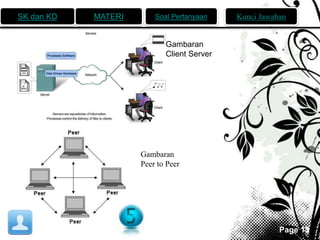

Gambaran
Client Server
Gambaran
Peer to Peer

14. SK dan KD MATERI Soal Pertanyaan Kunci Jawaban
Page 14

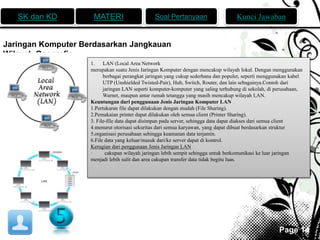

Jaringan Komputer Berdasarkan Jangkauan
Wilayah Geografis
1. LAN (Local Area Network
merupakan suatu Jenis Jaringan Komputer dengan mencakup wilayah lokal. Dengan menggunakan
berbagai perangkat jaringan yang cukup sederhana dan populer, seperti menggunakan kabel
UTP (Unshielded Twisted-Pair), Hub, Switch, Router, dan lain sebagainya.Contoh dari
jaringan LAN seperti komputer-komputer yang saling terhubung di sekolah, di perusahaan,
Warnet, maupun antar rumah tetangga yang masih mencakup wilayah LAN.
Keuntungan dari penggunaan Jenis Jaringan Komputer LAN
1.Pertukaran file dapat dilakukan dengan mudah (File Sharing).
2.Pemakaian printer dapat dilakukan oleh semua client (Printer Sharing).
3. File-file data dapat disimpan pada server, sehingga data dapat diakses dari semua client
4.menurut otorisasi sekuritas dari semua karyawan, yang dapat dibuat berdasarkan struktur
5.organisasi perusahaan sehingga keamanan data terjamin.
6.File data yang keluar/masuk dari/ke server dapat di kontrol.
Kerugian dari penggunaan Jenis Jaringan LAN
· cakupan wilayah jaringan lebih sempit sehingga untuk berkomunikasi ke luar jaringan
menjadi lebih sulit dan area cakupan transfer data tidak begitu luas.

15. SK dan KD MATERI Soal Pertanyaan Kunci Jawaban
Page 15

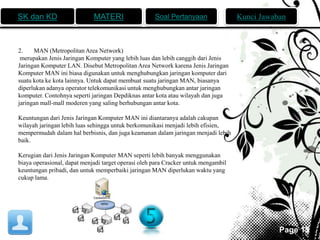

2. MAN (Metropolitan Area Network)
merupakan Jenis Jaringan Komputer yang lebih luas dan lebih canggih dari Jenis
Jaringan Komputer LAN. Disebut Metropolitan Area Network karena Jenis Jaringan
Komputer MAN ini biasa digunakan untuk menghubungkan jaringan komputer dari
suatu kota ke kota lainnya. Untuk dapat membuat suatu jaringan MAN, biasanya
diperlukan adanya operator telekomunikasi untuk menghubungkan antar jaringan
komputer. Contohnya seperti jaringan Depdiknas antar kota atau wilayah dan juga
jaringan mall-mall moderen yang saling berhubungan antar kota.
Keuntungan dari Jenis Jaringan Komputer MAN ini diantaranya adalah cakupan
wilayah jaringan lebih luas sehingga untuk berkomunikasi menjadi lebih efisien,
mempermudah dalam hal berbisnis, dan juga keamanan dalam jaringan menjadi lebih
baik.
Kerugian dari Jenis Jaringan Komputer MAN seperti lebih banyak menggunakan
biaya operasional, dapat menjadi target operasi oleh para Cracker untuk mengambil
keuntungan pribadi, dan untuk memperbaiki jaringan MAN diperlukan waktu yang
cukup lama.

16. SK dan KD MATERI Soal Pertanyaan Kunci Jawaban

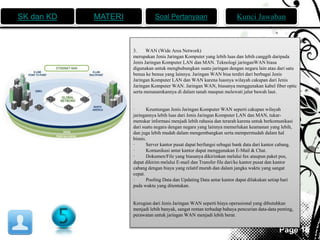

3. WAN (Wide Area Network)
merupakan Jenis Jaringan Komputer yang lebih luas dan lebih canggih daripada
Jenis Jaringan Komputer LAN dan MAN. Teknologi jaringanWAN biasa
digunakan untuk menghubungkan suatu jaringan dengan negara lain atau dari satu
benua ke benua yang lainnya. Jaringan WAN bisa terdiri dari berbagai Jenis
Jaringan Komputer LAN dan WAN karena luasnya wilayah cakupan dari Jenis
Jaringan Komputer WAN. Jaringan WAN, biasanya menggunakan kabel fiber optic
serta menanamkannya di dalam tanah maupun melewati jalur bawah laut.
· Keuntungan Jenis Jaringan Komputer WAN seperti cakupan wilayah
jaringannya lebih luas dari Jenis Jaringan Komputer LAN dan MAN, tukar-menukar
informasi menjadi lebih rahasia dan terarah karena untuk berkomunikasi
dari suatu negara dengan negara yang lainnya memerlukan keamanan yang lebih,
dan juga lebih mudah dalam mengembangkan serta mempermudah dalam hal
bisnis.
· Server kantor pusat dapat berfungsi sebagai bank data dari kantor cabang.
· Komunikasi antar kantor dapat menggunakan E-Mail & Chat.
· Dokumen/File yang biasanya dikirimkan melalui fax ataupun paket pos,
dapat dikirim melalui E-mail dan Transfer file dari/ke kantor pusat dan kantor
cabang dengan biaya yang relatif murah dan dalam jangka waktu yang sangat
cepat.
· Pooling Data dan Updating Data antar kantor dapat dilakukan setiap hari
pada waktu yang ditentukan.
Kerugian dari Jenis Jaringan WAN seperti biaya operasional yang dibutuhkan
menjadi lebih banyak, sangat rentan terhadap bahaya pencurian data-data penting,
perawatan untuk jaringan WAN menjadi lebih berat.
Page 16

17. SK dan KD MATERI Soal Pertanyaan Kunci Jawaban
Page 17

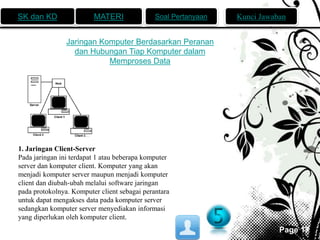

Jaringan Komputer Berdasarkan Peranan
dan Hubungan Tiap Komputer dalam
Memproses Data
1. Jaringan Client-Server
Pada jaringan ini terdapat 1 atau beberapa komputer
server dan komputer client. Komputer yang akan
menjadi komputer server maupun menjadi komputer
client dan diubah-ubah melalui software jaringan
pada protokolnya. Komputer client sebagai perantara
untuk dapat mengakses data pada komputer server
sedangkan komputer server menyediakan informasi
yang diperlukan oleh komputer client.

18. SK dan KD MATERI Soal Pertanyaan Kunci Jawaban
Page 18

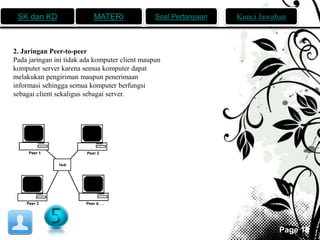

2. Jaringan Peer-to-peer
Pada jaringan ini tidak ada komputer client maupun
komputer server karena semua komputer dapat
melakukan pengiriman maupun penerimaan
informasi sehingga semua komputer berfungsi
sebagai client sekaligus sebagai server.

19. SK dan KD MATERI Soal Pertanyaan Kunci Jawaban
Page 19

20. SK dan KD MATERI Soal Pertanyaan Kunci Jawaban
Page 20

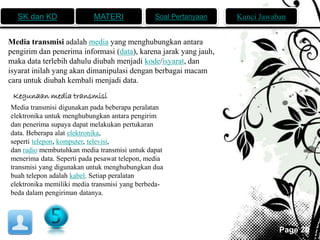

Media transmisi adalah media yang menghubungkan antara
pengirim dan penerima informasi (data), karena jarak yang jauh,
maka data terlebih dahulu diubah menjadi kode/isyarat, dan
isyarat inilah yang akan dimanipulasi dengan berbagai macam
cara untuk diubah kembali menjadi data.

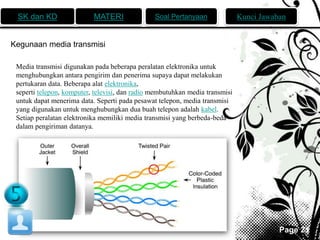

Kegunaan media transmisi
Media transmisi digunakan pada beberapa peralatan
elektronika untuk menghubungkan antara pengirim
dan penerima supaya dapat melakukan pertukaran
data. Beberapa alat elektronika,
seperti telepon, komputer, televisi,
dan radio membutuhkan media transmisi untuk dapat
menerima data. Seperti pada pesawat telepon, media
transmisi yang digunakan untuk menghubungkan dua
buah telepon adalah kabel. Setiap peralatan
elektronika memiliki media transmisi yang berbeda-beda
dalam pengiriman datanya.

21. SK dan KD MATERI Soal Pertanyaan Kunci Jawaban
Page 21
Kegunaan media transmisi
Media transmisi digunakan pada beberapa peralatan elektronika untuk
menghubungkan antara pengirim dan penerima supaya dapat melakukan
pertukaran data. Beberapa alat elektronika,
seperti telepon, komputer, televisi, dan radio membutuhkan media transmisi
untuk dapat menerima data. Seperti pada pesawat telepon, media transmisi
yang digunakan untuk menghubungkan dua buah telepon adalah kabel.
Setiap peralatan elektronika memiliki media transmisi yang berbeda-beda
dalam pengiriman datanya.

22. SK dan KD MATERI Soal Pertanyaan Kunci Jawaban
Page 22
Karakteristik media transmisi
Karakteristik media transmisi ini bergantung pada:
Jenis alat elektronika
Data yang digunakan oleh alat elektronika tersebut
Tingkat keefektifan dalam pengiriman data
Ukuran data yang dikirimkan
Jenis media transmisi
1.Guided Transmission Media
Guided transmission media atau media transmisi terpandu merupakan jaringan yang
menggunakan sistem kabel.
2.Twisted Pair Cable
Twisted pair cable atau kabel pasangan berpilin terdiri dari dua buah konduktor yang
digabungkan dengan tujuan untuk mengurangi atau meniadakan interferensi elektromagnetik
dari luar seperti radiasi elektromagnetik dari kabel Unshielded Twisted Pair (UTP),
dan crosstalk yang terjadi di antara kabel yang berdekatan.
Ada dua macam Twisted Pair Cable, yaitu :
- Kabel STP (Shielded Twisted Pair) yang merupakan salah satu jenis kabel yang digunakan
dalam jaringan komputer. Kabel ini berisi dua pasang kabel (empat kabel) yang setiap pasang
dipilin. Kabel STP lebih tahan terhadap gangguan yang disebebkan posisi kabel yang tertekuk.
Pada kabel STP attenuasi akan meningkat pada frekuensi tinggi sehingga
menimbulkan crosstalk dan sinyal hidung.
- Kabel UTP (Unshielded Twisted Pair) yang banyak digunakan dalam instalasi jaringan
komputer. Kabel ini berisi empat pasang kabel yang tiap pasangnya dipilin (twisted). Kabel ini
tidak dilengkapi dengan pelindung (unshilded). Kabel UTP mudah dipasang, ukurannya kecil,
dan harganya lebih murah dibandingkan jenis media lainnya. Kabel UTP sangat rentan dengan
efek interferensi elektris yang berasal dari media di sekelilingnya.

23. SK dan KD MATERI Soal Pertanyaan Kunci Jawaban
Page 23

24. SK dan KD MATERI Soal Pertanyaan Kunci Jawaban
Page 24

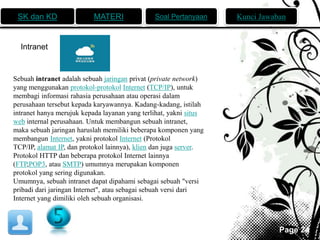

Intranet
Sebuah intranet adalah sebuah jaringan privat (private network)
yang menggunakan protokol-protokol Internet (TCP/IP), untuk
membagi informasi rahasia perusahaan atau operasi dalam
perusahaan tersebut kepada karyawannya. Kadang-kadang, istilah
intranet hanya merujuk kepada layanan yang terlihat, yakni situs
web internal perusahaan. Untuk membangun sebuah intranet,
maka sebuah jaringan haruslah memiliki beberapa komponen yang
membangun Internet, yakni protokol Internet (Protokol
TCP/IP, alamat IP, dan protokol lainnya), klien dan juga server.
Protokol HTTP dan beberapa protokol Internet lainnya
(FTP,POP3, atau SMTP) umumnya merupakan komponen
protokol yang sering digunakan.
Umumnya, sebuah intranet dapat dipahami sebagai sebuah "versi
pribadi dari jaringan Internet", atau sebagai sebuah versi dari
Internet yang dimiliki oleh sebuah organisasi.

25. SK dan KD MATERI Soal Pertanyaan Kunci Jawaban
Page 25

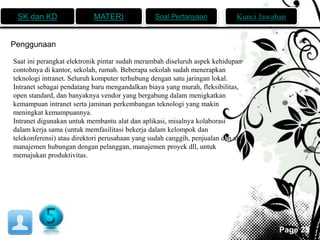

Penggunaan
Saat ini perangkat elektronik pintar sudah merambah diseluruh aspek kehidupan
contohnya di kantor, sekolah, rumah. Beberapa sekolah sudah menerapkan
teknologi intranet. Seluruh komputer terhubung dengan satu jaringan lokal.
Intranet sebagai pendatang baru mengandalkan biaya yang murah, fleksibilitas,
open standard, dan banyaknya vendor yang bergabung dalam menigkatkan
kemampuan intranet serta jaminan perkembangan teknologi yang makin
meningkat kemampuannya.
Intranet digunakan untuk membantu alat dan aplikasi, misalnya kolaborasi
dalam kerja sama (untuk memfasilitasi bekerja dalam kelompok dan
telekonferensi) atau direktori perusahaan yang sudah canggih, penjualan dan alat
manajemen hubungan dengan pelanggan, manajemen proyek dll, untuk
memajukan produktivitas.

26. SK dan KD MATERI Soal Pertanyaan Kunci Jawaban
Page 26

27. SK dan KD MATERI Soal Pertanyaan Kunci Jawaban
Page 27
Topologi Bus
Topologi ini mempunyai karakteristik
sebagai berikut :
1.Merupakan satu kabel yang kedua ujungnya ditutup, dimana sepanjang kabel
terdapat node-node
2.Umum digunakan karena sederhana dalam instalasi
3.Signal melewati kabel dalam dua arah dan mungkin terjadi collision;
4.Problem terbesar pada saat kabel putus. Jika salah satu segmen kabel putus maka
seluruh jaringan akan terhenti.

28. SK dan KD MATERI Soal Pertanyaan Kunci Jawaban
Page 28

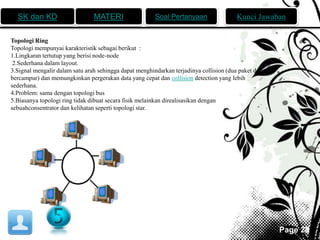

Topologi Ring
Topologi mempunyai karakteristik sebagai berikut :
1.Lingkaran tertutup yang berisi node-node
2.Sederhana dalam layout.
3.Signal mengalir dalam satu arah sehingga dapat menghindarkan terjadinya collision (dua paket data
bercampur) dan memungkinkan pergerakan data yang cepat dan collision detection yang lebih
sederhana.
4.Problem: sama dengan topologi bus
5.Biasanya topologi ring tidak dibuat secara fisik melainkan direalisasikan dengan
sebuahconsentrator dan kelihatan seperti topologi star.

29. SK dan KD MATERI Soal Pertanyaan Kunci Jawaban
Page 29
Topologi Mesh
Mesh topology dibangun dengan memasang link diantara station-station. Sebuah
‘fully-connected mesh’ adalah sebuah jaringan dimana setiap terminal terhubung
secara langsung ke semua terminal-terminal yang lain. Biasanya digunakan pada
jaringan komputer kecil. Topologi ini secara teori memungkinkan. Akan tetapi, tidak
praktis dan biayanya cukup tinggi untuk diimplementasikan. Mesh topology memiliki
tingkat redundancy yang tinggi sehingga jika terdapat satu link yang rusak maka suatu
station dapat mencari link yang lainnya.

30. SK dan KD MATERI Soal Pertanyaan Kunci Jawaban
Page 30
1. Dibawah ini yang termasuk jaringan komputer berdasarkan skalanya
Kecuali….
a. LAN c. WAN
b. IP d. MAN
2. Salah satu keuntungan dari LAN adalah….
a. Mempercepat multitasking
b. Pertukaran file dapat dilakukan dengan mudah
c. Meringankan segala software
d. Tidak memberatkan RAM
3. Pihak yang meminta/menerima layanan disebut….
a. Server c. Client
b. IP d. TSS
4. Apa kepanjangan dari WWW?
a. World War Wide c. World Wide Web
b. Wise Wick Wicky d. Winter Woky Woze
5. yang memungkinkan dua orang atau lebih pengguna komputer dapat berinteraksi
secara langsung dengan pengiriman pesan dikenal dengan…
a.Chatting c. Tweet
b. Reporting d. Messenger

31. SK dan KD MATERI Soal Pertanyaan Kunci Jawaban
Page 31

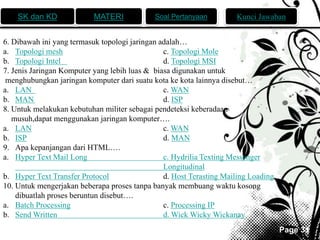

6. Dibawah ini yang termasuk topologi jaringan adalah…
a. Topologi mesh c. Topologi Mole
b. Topologi Intel d. Topologi MSI
7. Jenis Jaringan Komputer yang lebih luas & biasa digunakan untuk
menghubungkan jaringan komputer dari suatu kota ke kota lainnya disebut…
a. LAN c. WAN
b. MAN d. ISP
8. Untuk melakukan kebutuhan militer sebagai pendeteksi keberadaan
musuh,dapat menggunakan jaringan komputer….
a. LAN c. WAN
b. ISP d. MAN
9. Apa kepanjangan dari HTML….
a. Hyper Text Mail Long c. Hydrilia Texting Messenger
Longitudinal
b. Hyper Text Transfer Protocol d. Host Terasting Mailing Loading
10. Untuk mengerjakan beberapa proses tanpa banyak membuang waktu kosong
dibuatlah proses beruntun disebut….
a. Batch Processing c. Processing IP
b. Send Written d. Wick WickyWickanay

32. SK dan KD MATERI Soal Pertanyaan Kunci Jawaban
Page 32

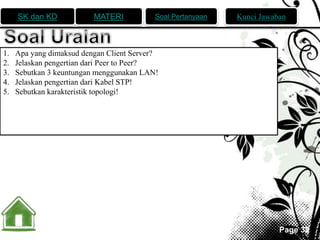

1. Apa yang dimaksud dengan Client Server?
2. Jelaskan pengertian dari Peer to Peer?
3. Sebutkan 3 keuntungan menggunakan LAN!
4. Jelaskan pengertian dari Kabel STP!
5. Sebutkan karakteristik topologi!

33. Page 33

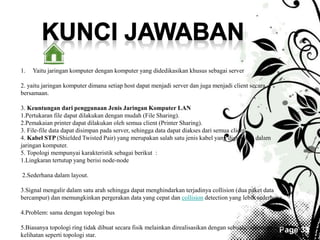

1. Yaitu jaringan komputer dengan komputer yang didedikasikan khusus sebagai server
2. yaitu jaringan komputer dimana setiap host dapat menjadi server dan juga menjadi client secara
bersamaan.
3. Keuntungan dari penggunaan Jenis Jaringan Komputer LAN
1.Pertukaran file dapat dilakukan dengan mudah (File Sharing).
2.Pemakaian printer dapat dilakukan oleh semua client (Printer Sharing).
3. File-file data dapat disimpan pada server, sehingga data dapat diakses dari semua client
4. Kabel STP (Shielded Twisted Pair) yang merupakan salah satu jenis kabel yang digunakan dalam
jaringan komputer.
5. Topologi mempunyai karakteristik sebagai berikut :
1.Lingkaran tertutup yang berisi node-node
2.Sederhana dalam layout.
3.Signal mengalir dalam satu arah sehingga dapat menghindarkan terjadinya collision (dua paket data
bercampur) dan memungkinkan pergerakan data yang cepat dan collision detection yang lebih sederhana.
4.Problem: sama dengan topologi bus
5.Biasanya topologi ring tidak dibuat secara fisik melainkan direalisasikan dengan sebuahconsentrator dan
kelihatan seperti topologi star.

34. Page 34

35. Page 35
