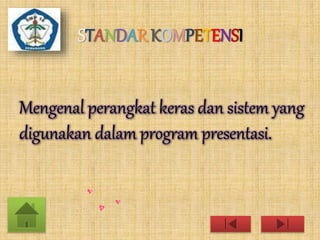

4. STANDAR KOMPETENSI
Mengenal perangkat keras dan sistem yang
digunakan dalam program presentasi.

5. KOMPETENSI DASAR
Mengidentifikasi menu dan ikon pada
perangkat lunak pengolah presentasi.

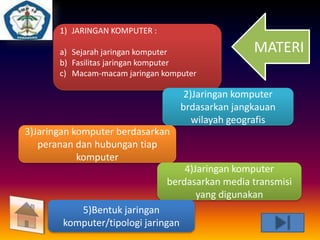

6. 1) JARINGAN KOMPUTER :
a) Sejarah jaringan komputer
b) Fasilitas jaringan komputer
c) Macam-macam jaringan komputer
2)Jaringan komputer
brdasarkan jangkauan
wilayah geografis
3)Jaringan komputer berdasarkan
peranan dan hubungan tiap
komputer
4)Jaringan komputer
berdasarkan media transmisi
yang digunakan
5)Bentuk jaringan
komputer/tipologi jaringan
MATERI

7. Sejarah Jaringan
Komputer
Sejarah Jaringan Komputer Global/Dunia yang dimulai
pada 1969 ketika Departemen Pertahanan Amerika,
U.S. Defense Advanced Research Projects Agency
(DARPA) memutuskan untuk mengadakan riset tentang
bagaimana caranya menghubungkan sejumlah komputer
sehingga membentuk jaringan organik. Program riset
ini dikenal dengan nama ARPANET. Pada 1970, sudah
lebih dari 10 komputer yang berhasil dihubungkan satu
sama lain sehingga mereka bisa saling berkomunikasi
dan membentuk sebuah jaringan.

8. Sejarah Jaringan
Komputer
Tahun 1972, Roy Tomlinson berhasil menyempurnakan
program e-mail yang ia ciptakan setahun yang lalu untuk
ARPANET. Program e-mail ini begitu mudah, sehingga
langsung menjadi populer. Pada tahun yang sama, icon @ juga
diperkenalkan sebagai lambang penting yang menunjukan “at”
atau “pada”. Tahun 1973, jaringan komputer ARPANET mulai
dikembangkan meluas ke luar Amerika Serikat. Komputer
University College di London merupakan komputer pertama
yang ada di luar Amerika yang menjadi anggota jaringan
Arpanet. Pada tahun yang sama, dua orang ahli komputer
yakni Vinton Cerf dan Bob Kahn mempresentasikan sebuah
gagasan yang lebih besar, yang menjadi cikal bakal pemikiran
International Network (Internet).

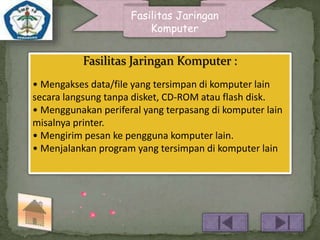

9. Fasilitas Jaringan
Komputer
Fasilitas Jaringan Komputer :
• Mengakses data/file yang tersimpan di komputer lain
secara langsung tanpa disket, CD-ROM atau flash disk.
• Menggunakan periferal yang terpasang di komputer lain
misalnya printer.
• Mengirim pesan ke pengguna komputer lain.
• Menjalankan program yang tersimpan di komputer lain

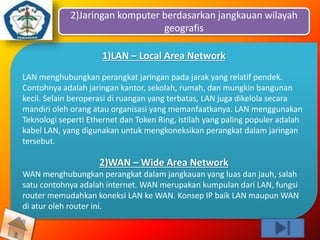

10. 2)Jaringan komputer berdasarkan jangkauan wilayah
geografis
1)LAN – Local Area Network
LAN menghubungkan perangkat jaringan pada jarak yang relatif pendek.
Contohnya adalah jaringan kantor, sekolah, rumah, dan mungkin bangunan
kecil. Selain beroperasi di ruangan yang terbatas, LAN juga dikelola secara
mandiri oleh orang atau organisasi yang memanfaatkanya. LAN menggunakan
Teknologi seperti Ethernet dan Token Ring, istilah yang paling populer adalah
kabel LAN, yang digunakan untuk mengkoneksikan perangkat dalam jaringan
tersebut.
2)WAN – Wide Area Network
WAN menghubungkan perangkat dalam jangkauan yang luas dan jauh, salah
satu contohnya adalah internet. WAN merupakan kumpulan dari LAN, fungsi
router memudahkan koneksi LAN keWAN. Konsep IP baik LAN maupunWAN
di atur oleh router ini.

11. 3) MAN - Metropolitan Area Network
Jaringan yang mencakup wilayah geografis yang lebih besar dari LAN tetapi
lebih kecil dari WAN, seperti sebuah desa dan kota. MAN biasanya dimiliki
dan dioperasikan oleh suatu organisasi dan oleh entitas tunggal seperti
badan pemerintah atau perusahaan besar.
4) SAN -Storage Area Network
Jaringan yang menghubungkan atau mengkoneksikan server dengan
perangkat penyimpanan data.

12. 5) WLAN -Wireless Local Area Network
LAN yang dihubungkan dengan memanfaatkan Wifi
atau tanpa kabel, teknologi modern memungkinkan
konsep ini.
6)CAN – Campus Area Network
Sebuah jaringan yang mencakup beberapa LAN
tetapi lebih kecil dari MAN, seperti pada universitas
atau kampus serta restoran dan bisnis minimarket.

13. 3)Jaringan komputer berdasarkan
jangkauan wilayah geografis
1.Jaringan Client-Server
Pada jaringan ini terdapat 1 atau beberapa
komputer server dan komputer client.
Komputer yang akan menjadi komputer
server maupun menjadi komputer client
dan diubah-ubah melalui software jaringan
pada protokolnya. Komputer client sebagai
perantara untuk dapat mengakses data
pada komputer server sedangkan
komputer server menyediakan informasi
yang diperlukan oleh komputer client

14. 2. Jaringan Peer-to-peer

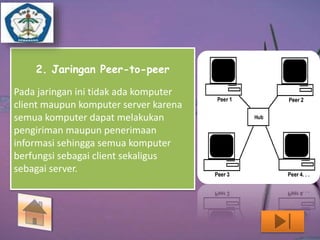

Pada jaringan ini tidak ada komputer
client maupun komputer server karena
semua komputer dapat melakukan
pengiriman maupun penerimaan
informasi sehingga semua komputer
berfungsi sebagai client sekaligus
sebagai server.

15. 5)Bentuk jaringan komputer/tipologi jaringan
1)Topologi Bus
Topologi ini mempunyai karakteristik sebagai berikut :
Merupakan satu kabel yang kedua ujungnya ditutup, dimana sepanjang
kabel terdapat node-node
Umum digunakan karena sederhana dalam instalasi
Signal melewati kabel dalam dua arah dan mungkin terjadi collision;
Problem terbesar pada saat kabel putus. Jika salah satu segmen kabel
putus maka seluruh jaringan akan terhenti.

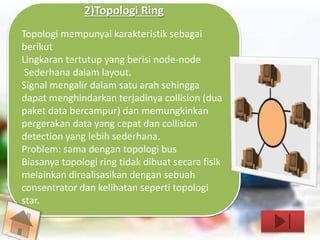

16. 2)Topologi Ring
Topologi mempunyai karakteristik sebagai
berikut
Lingkaran tertutup yang berisi node-node
Sederhana dalam layout.
Signal mengalir dalam satu arah sehingga
dapat menghindarkan terjadinya collision (dua
paket data bercampur) dan memungkinkan
pergerakan data yang cepat dan collision
detection yang lebih sederhana.
Problem: sama dengan topologi bus
Biasanya topologi ring tidak dibuat secara fisik
melainkan direalisasikan dengan sebuah
consentrator dan kelihatan seperti topologi
star.

17. 3)Topologi Star
Topologi ini mempunyai karakteristik sebagai
berikut :
*Setiap node berkomunikasi langsung dengan
central node, traffic data mengalir dari node ke
central node dan kembali lagi.
*Mudah dikembangkan karena setiap node
hanya memiliki kabel yang langsung terhubung
ke central node.
*Keunggulannya adalah jika satu kabel node
terputus yang lainnya tidak terganggu.
*Dapat digunakan kabel yang “lower grade”
karena hanya meng-handel satu traffic node,
biasanya digunakan kabel UTP.

18. 4)Topologi Mesh
Mesh topology dibangun dengan
memasang link diantara station-station.
Sebuah ‘fully-connected mesh’ adalah
sebuah jaringan dimana setiap terminal
terhubung secara langsung ke semua
terminal-terminal yang lain. Biasanya
digunakan pada jaringan komputer kecil.
Topologi ini secara teori memungkinkan.
Akan tetapi, tidak praktis dan biayanya
cukup tinggi untuk diimplementasikan.
Mesh topology memiliki tingkat redundancy
yang tinggi sehingga jika terdapat satu link
yang rusak maka suatu station dapat
mencari link yang lainnya.

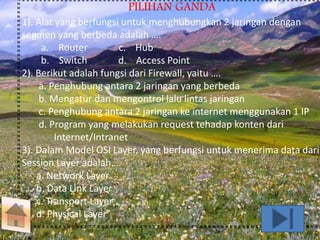

19. PILIHAN GANDA
1). Alat yang berfungsi untuk menghubungkan 2 jaringan dengan
segmen yang berbeda adalah ….
a. Router c. Hub
b. Switch d. Access Point
2). Berikut adalah fungsi dari Firewall, yaitu ….
a. Penghubung antara 2 jaringan yang berbeda
b. Mengatur dan mengontrol lalu lintas jaringan
c. Penghubung antara 2 jaringan ke internet menggunakan 1 IP
d. Program yang melakukan request tehadap konten dari
Internet/Intranet
3). Dalam Model OSI Layer, yang berfungsi untuk menerima data dari
Session Layer adalah….
a. Network Layer
b. Data Link Layer
c. Transport Layer
d. Physical Layer

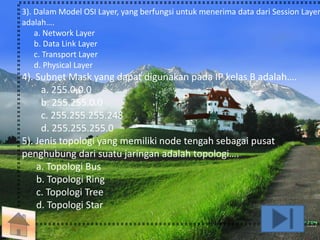

20. 3). Dalam Model OSI Layer, yang berfungsi untuk menerima data dari Session Layer
adalah….
a. Network Layer
b. Data Link Layer
c. Transport Layer
d. Physical Layer
4). Subnet Mask yang dapat digunakan pada IP kelas B adalah….
a. 255.0.0.0
b. 255.255.0.0
c. 255.255.255.248
d. 255.255.255.0
5). Jenis topologi yang memiliki node tengah sebagai pusat
penghubung dari suatu jaringan adalah topologi….
a. Topologi Bus
b. Topologi Ring
c. Topologi Tree
d. Topologi Star

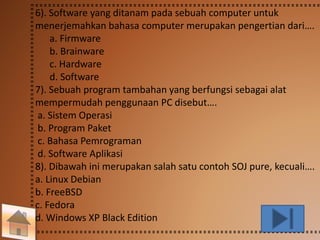

21. 6). Software yang ditanam pada sebuah computer untuk
menerjemahkan bahasa computer merupakan pengertian dari….
a. Firmware
b. Brainware
c. Hardware
d. Software
7). Sebuah program tambahan yang berfungsi sebagai alat
mempermudah penggunaan PC disebut….
a. Sistem Operasi
b. Program Paket
c. Bahasa Pemrograman
d. Software Aplikasi
8). Dibawah ini merupakan salah satu contoh SOJ pure, kecuali….
a. Linux Debian
b. FreeBSD
c. Fedora
d. Windows XP Black Edition

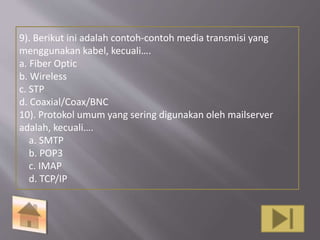

22. 9). Berikut ini adalah contoh-contoh media transmisi yang
menggunakan kabel, kecuali….
a. Fiber Optic
b. Wireless
c. STP
d. Coaxial/Coax/BNC
10). Protokol umum yang sering digunakan oleh mailserver
adalah, kecuali….
a. SMTP
b. POP3
c. IMAP
d. TCP/IP

23. Uraian!
1. Apa yang dimaksud dengan jaringan komputer ?
2. Sebutkan macam-macam jaringan komputer
berdasarkan jangkauan wilayah geografis!
3. Apa yang dimaksud dengan Hub/Switch?
4. Apa yang dimaksud dengan Bridge?
5. Sebutkan perangkat lunak dari tekhnik underlying
yang dibutuhkan ?

24. KUNCI JAWABAN
A.
1. A
2. B
3. C
4. B
5. D
6. A
7. D
8. B
9. B
10.A

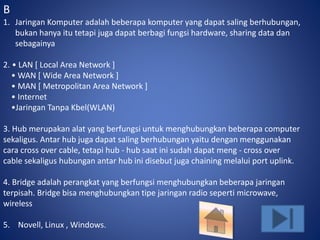

25. B
1. Jaringan Komputer adalah beberapa komputer yang dapat saling berhubungan,
bukan hanya itu tetapi juga dapat berbagi fungsi hardware, sharing data dan
sebagainya
2. • LAN [ Local Area Network ]
• WAN [ Wide Area Network ]
• MAN [ Metropolitan Area Network ]
• Internet
•Jaringan Tanpa Kbel(WLAN)
3. Hub merupakan alat yang berfungsi untuk menghubungkan beberapa computer
sekaligus. Antar hub juga dapat saling berhubungan yaitu dengan menggunakan
cara cross over cable, tetapi hub - hub saat ini sudah dapat meng - cross over
cable sekaligus hubungan antar hub ini disebut juga chaining melalui port uplink.
4. Bridge adalah perangkat yang berfungsi menghubungkan beberapa jaringan
terpisah. Bridge bisa menghubungkan tipe jaringan radio seperti microwave,
wireless
5. Novell, Linux , Windows.
