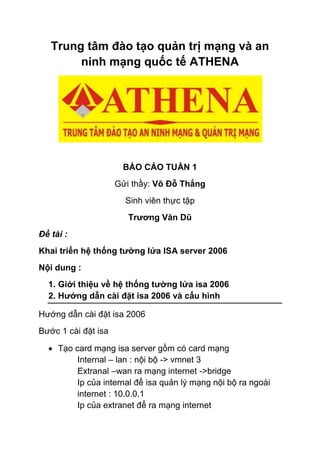

1. Trung tâm đào tạo quản trị mạng và an
ninh mạng quốc tế ATHENA
BÁO CÁO TUẦN 1
Gửi thầy: Võ Đỗ Thắng
Sinh viên thực tập
Trương Văn Dũ
Đề tài :
Khai triển hệ thống tường lửa ISA server 2006
Nội dung :
1. Giới thiệu về hệ thống tường lửa isa 2006
2. Hướng dẫn cài đặt isa 2006 và cấu hình
Hướng dẫn cài đặt isa 2006
Bước 1 cài đặt isa
 Tạo card mạng isa server gồm có card mạng
Internal – lan : nội bộ -> vmnet 3
Extranal –wan ra mạng internet ->bridge
Ip của internal để isa quản lý mạng nội bộ ra ngoài
internet : 10.0.0.1
Ip của extranet để ra mạng internet

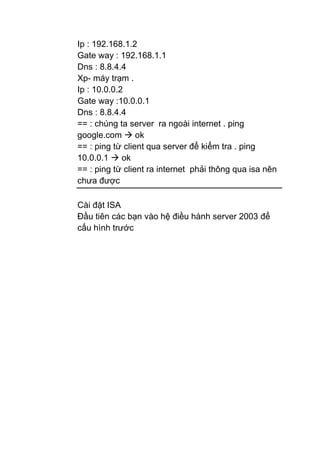

2. Ip : 192.168.1.2
Gate way : 192.168.1.1
Dns : 8.8.4.4
Xp- máy trạm .
Ip : 10.0.0.2
Gate way :10.0.0.1
Dns : 8.8.4.4
== : chúng ta server ra ngoài internet . ping
google.com  ok
== : ping từ client qua server để kiểm tra . ping
10.0.0.1  ok
== : ping từ client ra internet phải thông qua isa nên
chưa được
Cài đặt ISA
Đầu tiên các bạn vào hệ điều hành server 2003 để
cấu hình trước

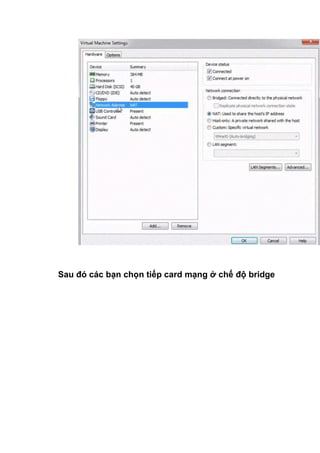

3. Sau đó các bạn chọn tiếp card mạng ở chế độ bridge

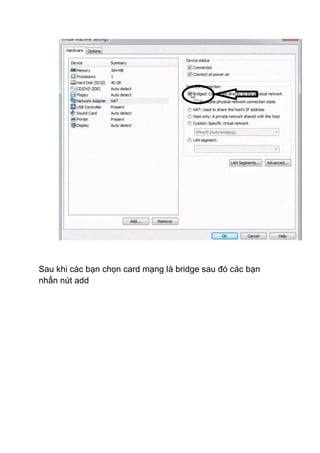

4. Sau khi các bạn chọn card mạng là bridge sau đó các bạn
nhấn nút add

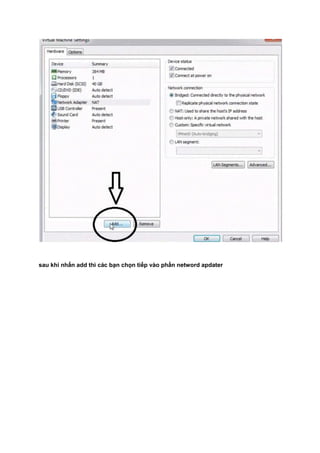

5. sau khi nhấn add thì các bạn chọn tiếp vào phần netword apdater

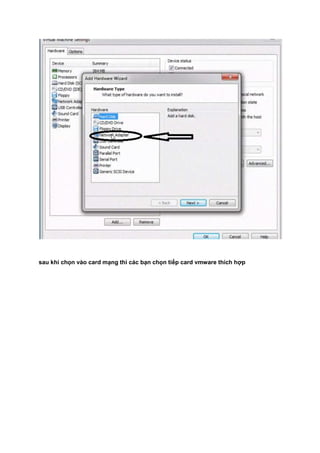

6. sau khi chọn vào card mạng thì các bạn chọn tiếp card vmware thích hợp

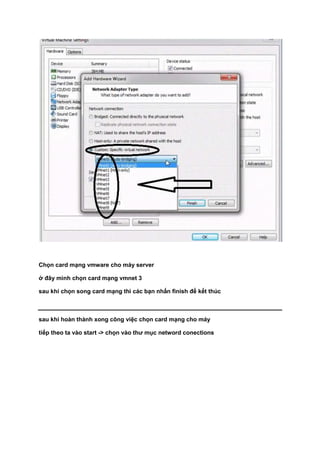

7. Chọn card mạng vmware cho máy server
ở đây mình chọn card mạng vmnet 3
sau khi chọn song card mạng thì các bạn nhấn finish để kết thúc
sau khi hoàn thành xong công việc chọn card mạng cho máy
tiếp theo ta vào start -> chọn vào thư mục netword conections

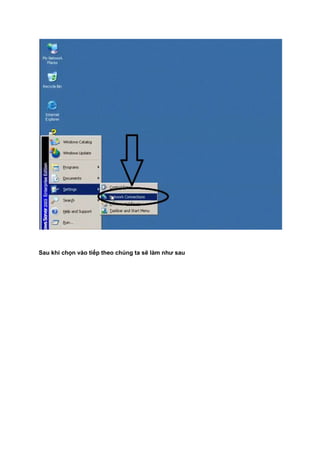

8. Sau khi chọn vào tiếp theo chúng ta sẽ làm như sau

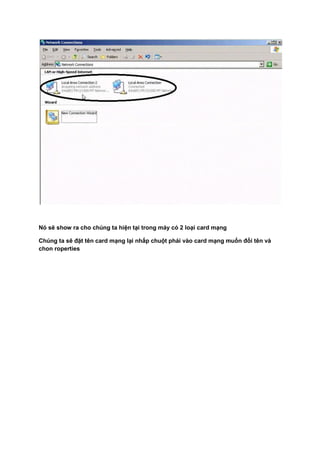

9. Nó sẽ show ra cho chúng ta hiện tại trong máy có 2 loại card mạng
Chúng ta sẽ đặt tên card mạng lại nhấp chuột phải vào card mạng muốn đổi tên và
chon roperties

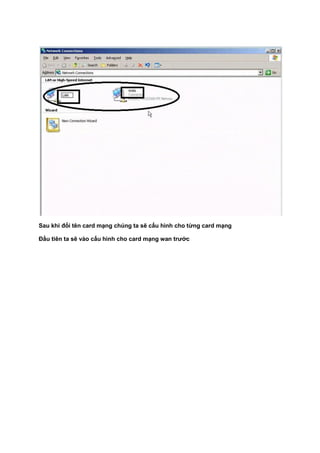

10. Sau khi đổi tên card mạng chúng ta sẽ cấu hình cho từng card mạng
Đầu tiên ta sẽ vào cấu hình cho card mạng wan trước

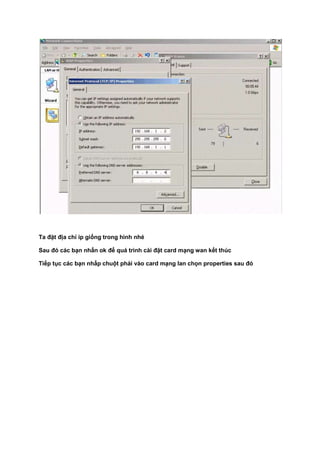

11. Ta đặt địa chỉ ip giống trong hình nhé
Sau đó các bạn nhấn ok để quá trình cài đặt card mạng wan kết thúc
Tiếp tục các bạn nhấp chuột phải vào card mạng lan chọn properties sau đó

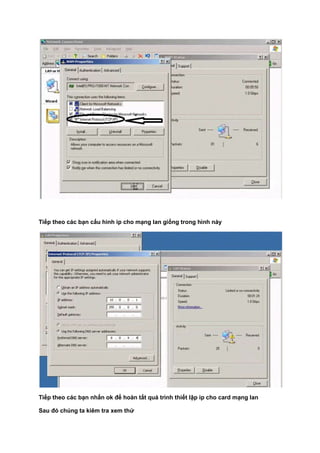

12. Tiếp theo các bạn cấu hình ip cho mạng lan giống trong hình này
Tiếp theo các bạn nhấn ok để hoàn tất quá trình thiết lập ip cho card mạng lan
Sau đó chúng ta kiêm tra xem thử

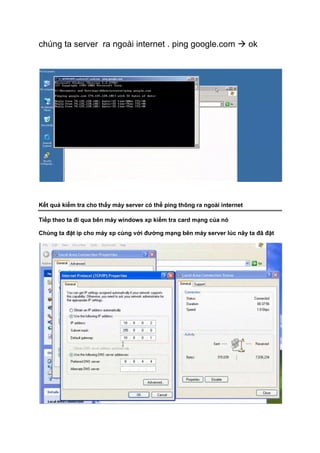

13. chúng ta server ra ngoài internet . ping google.com  ok
Kết quả kiểm tra cho thấy máy server có thể ping thông ra ngoài internet
Tiếp theo ta đi qua bên máy windows xp kiểm tra card mạng của nó
Chúng ta đặt ip cho máy xp cùng với đường mạng bên máy server lúc nãy ta đã đặt

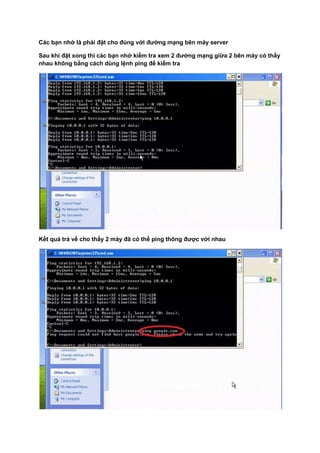

14. Các bạn nhớ là phải đặt cho đúng với đường mạng bên máy server
Sau khi đặt xong thì các bạn nhớ kiểm tra xem 2 đường mạng giữa 2 bên máy có thấy
nhau không bằng cách dùng lệnh ping để kiểm tra
Kết quả trả về cho thấy 2 máy đã có thể ping thông được với nhau

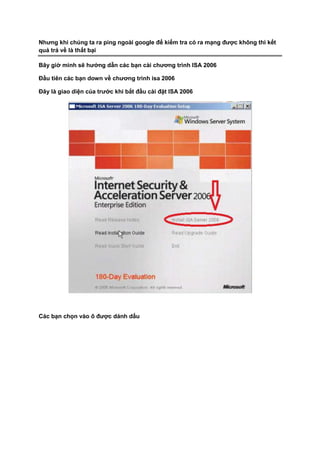

15. Nhưng khi chúng ta ra ping ngoài google để kiểm tra có ra mạng được không thì kết
quả trả về là thất bại
Bây giờ mình sẽ hướng dẫn các bạn cài chương trình ISA 2006
Đầu tiên các bạn down về chương trình isa 2006
Đây là giao diện của trước khi bắt đầu cài đặt ISA 2006
Các bạn chọn vào ô được dánh dấu

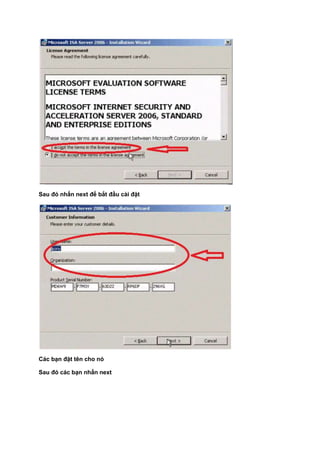

16. Sau đó nhấn next để bắt đầu cài đặt
Các bạn đặt tên cho nó
Sau đó các bạn nhấn next

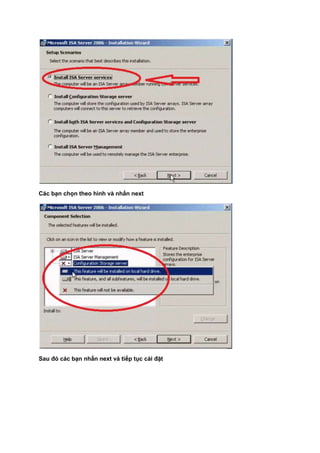

17. Các bạn chọn theo hình và nhấn next
Sau đó các bạn nhấn next và tiếp tục cài đặt

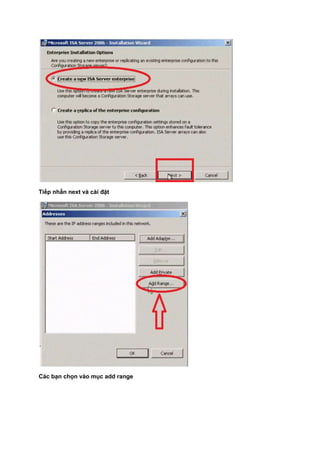

18. Tiếp nhấn next và cài đặt
Các bạn chọn vào mục add range

19. Sau đó các bạn đặt ip cho nó
Cho ip bắt đầu từ :10.0.0.0 -> 10.0.0.255
Sau đó các bạn nhấn ok
Sau khi đặt ip cho nó các bạn nhấn next để tiếp tục quá trình cài đặt
Các bạn nhớ đánh chọn vào ô

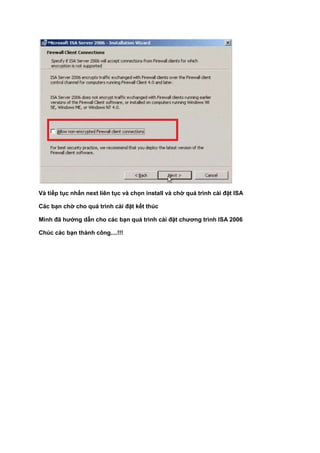

20. Và tiếp tục nhấn next liên tục và chọn install và chờ quá trình cài đặt ISA
Các bạn chờ cho quá trình cài đặt kết thúc
Mình đã hướng dẫn cho các bạn quá trình cài đặt chương trình ISA 2006
Chúc các bạn thành công....!!!
