Tài liệu hướng dẫn cách thiết lập và triển khai hệ thống nhiều domain controller chạy song song cùng với hệ thống file phân tán (DFS). Nó bao gồm các bước như cài đặt DNS, nâng cấp server thành domain controller và cách quản lý các domain. Các quy trình chi tiết được mô tả, từ việc cài đặt đến kiểm tra hoạt động của các controller và DNS.

1. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
1

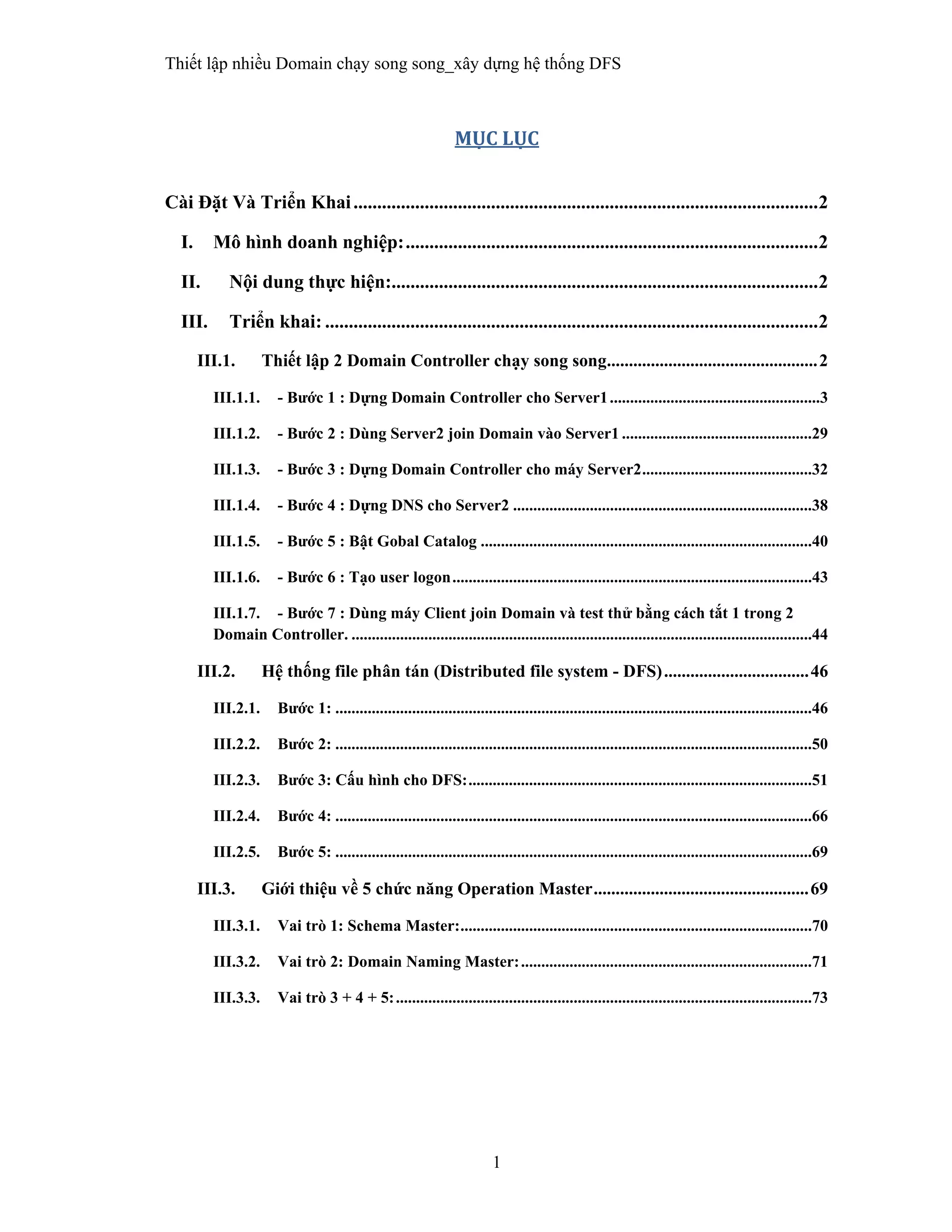

MỤC LỤC
Cài Đặt Và Triển Khai..................................................................................................2
I. Mô hình doanh nghiệp:.......................................................................................2
II. Nội dung thực hiện:..........................................................................................2
III. Triển khai: ........................................................................................................2
III.1. Thiết lập 2 Domain Controller chạy song song................................................2
III.1.1. - Bước 1 : Dựng Domain Controller cho Server1....................................................3
III.1.2. - Bước 2 : Dùng Server2 join Domain vào Server1 ...............................................29
III.1.3. - Bước 3 : Dựng Domain Controller cho máy Server2..........................................32
III.1.4. - Bước 4 : Dựng DNS cho Server2 ..........................................................................38
III.1.5. - Bước 5 : Bật Gobal Catalog ..................................................................................40
III.1.6. - Bước 6 : Tạo user logon.........................................................................................43
III.1.7. - Bước 7 : Dùng máy Client join Domain và test thử bằng cách tắt 1 trong 2
Domain Controller. ..................................................................................................................44
III.2. Hệ thống file phân tán (Distributed file system - DFS).................................46
III.2.1. Bước 1: ......................................................................................................................46
III.2.2. Bước 2: ......................................................................................................................50
III.2.3. Bước 3: Cấu hình cho DFS:.....................................................................................51
III.2.4. Bước 4: ......................................................................................................................66
III.2.5. Bước 5: ......................................................................................................................69
III.3. Giới thiệu về 5 chức năng Operation Master.................................................69
III.3.1. Vai trò 1: Schema Master:.......................................................................................70
III.3.2. Vai trò 2: Domain Naming Master:........................................................................71
III.3.3. Vai trò 3 + 4 + 5:.......................................................................................................73

2. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
2
Cài Đặt Và Triển Khai

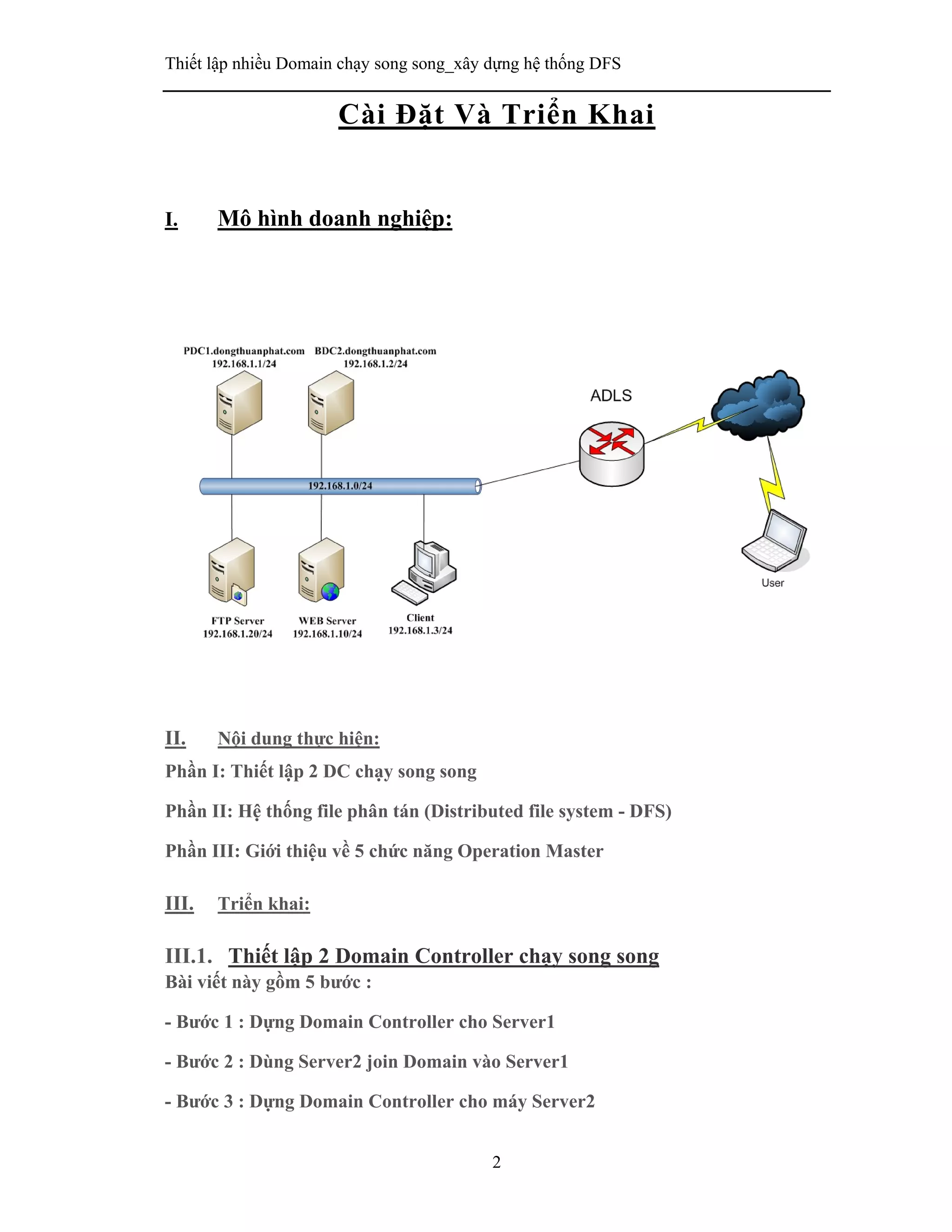

I. Mô hình doanh nghiệp:
II. Nội dung thực hiện:
Phần I: Thiết lập 2 DC chạy song song
Phần II: Hệ thống file phân tán (Distributed file system - DFS)
Phần III: Giới thiệu về 5 chức năng Operation Master
III. Triển khai:
III.1. Thiết lập 2 Domain Controller chạy song song
Bài viết này gồm 5 bước :
- Bước 1 : Dựng Domain Controller cho Server1
- Bước 2 : Dùng Server2 join Domain vào Server1
- Bước 3 : Dựng Domain Controller cho máy Server2

3. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
3

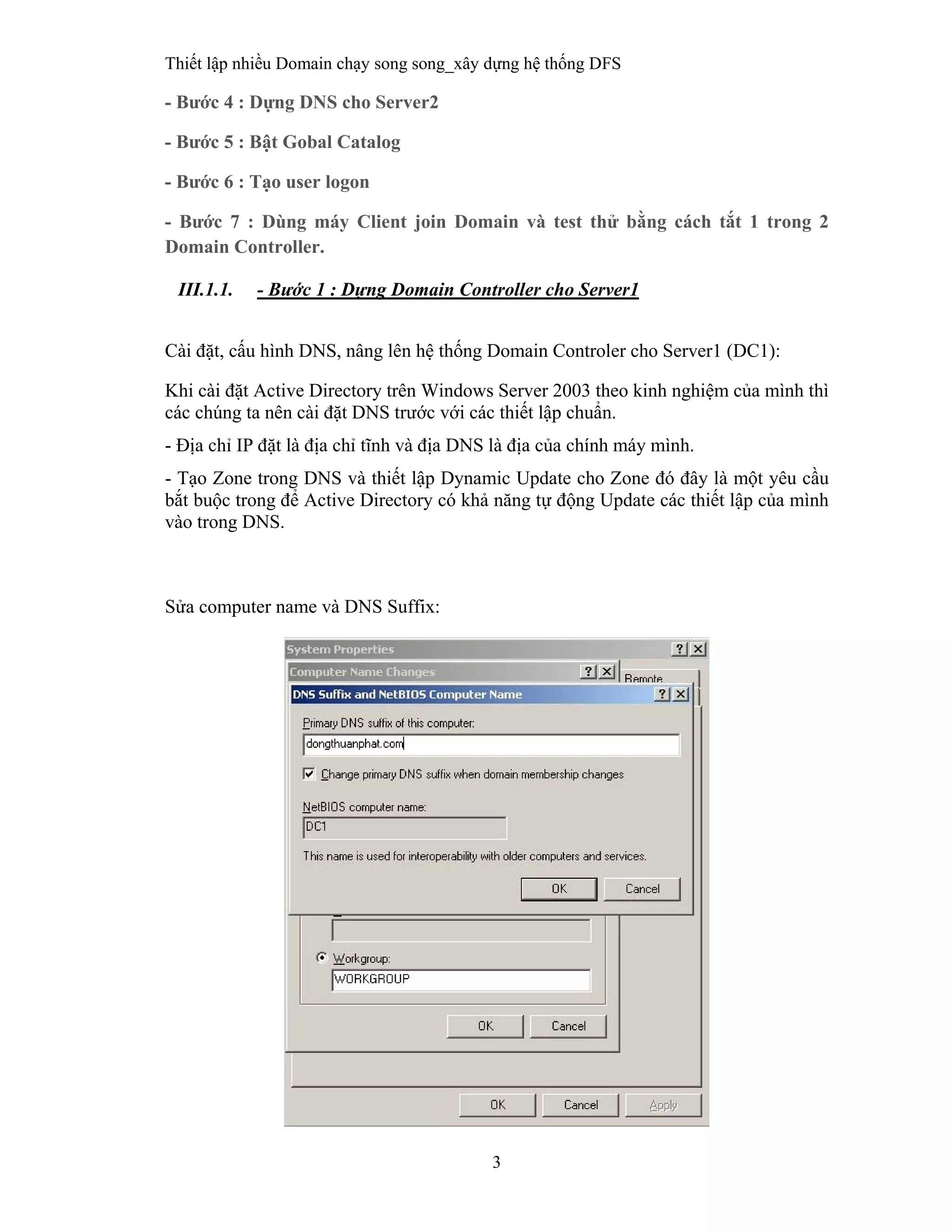

- Bước 4 : Dựng DNS cho Server2
- Bước 5 : Bật Gobal Catalog
- Bước 6 : Tạo user logon
- Bước 7 : Dùng máy Client join Domain và test thử bằng cách tắt 1 trong 2
Domain Controller.
III.1.1. - Bước 1 : Dựng Domain Controller cho Server1
Cài đặt, cấu hình DNS, nâng lên hệ thống Domain Controler cho Server1 (DC1):
Khi cài đặt Active Directory trên Windows Server 2003 theo kinh nghiệm của mình thì
các chúng ta nên cài đặt DNS trước với các thiết lập chuẩn.
- Địa chỉ IP đặt là địa chỉ tĩnh và địa DNS là địa của chính máy mình.
- Tạo Zone trong DNS và thiết lập Dynamic Update cho Zone đó đây là một yêu cầu
bắt buộc trong để Active Directory có khả năng tự động Update các thiết lập của mình
vào trong DNS.
Sửa computer name và DNS Suffix:

4. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
4

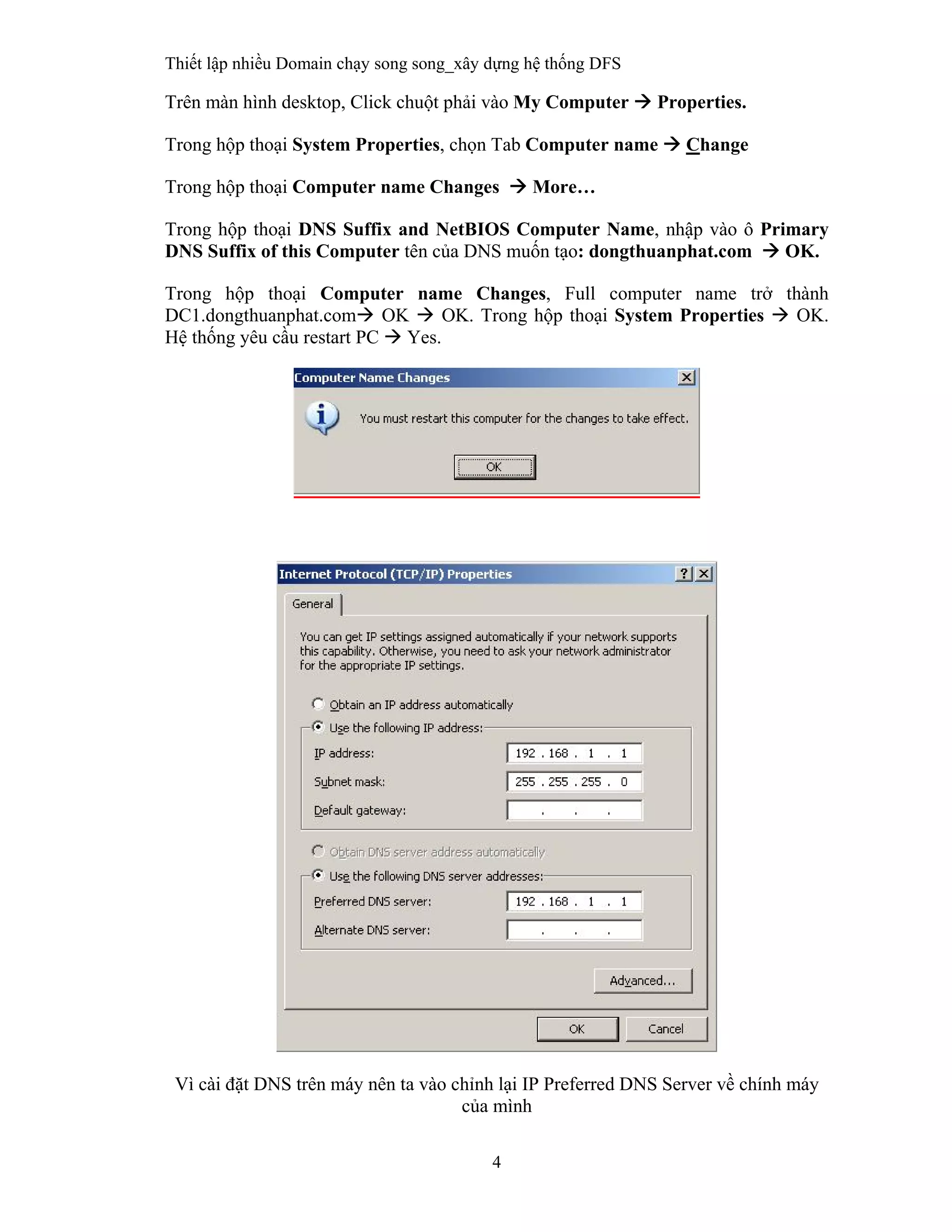

Trên màn hình desktop, Click chuột phải vào My Computer  Properties.
Trong hộp thoại System Properties, chọn Tab Computer name  Change
Trong hộp thoại Computer name Changes  More…
Trong hộp thoại DNS Suffix and NetBIOS Computer Name, nhập vào ô Primary
DNS Suffix of this Computer tên của DNS muốn tạo: dongthuanphat.com  OK.
Trong hộp thoại Computer name Changes, Full computer name trở thành
DC1.dongthuanphat.com OK  OK. Trong hộp thoại System Properties  OK.
Hệ thống yêu cầu restart PC  Yes.
Vì cài đặt DNS trên máy nên ta vào chỉnh lại IP Preferred DNS Server về chính máy
của mình

5. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
5

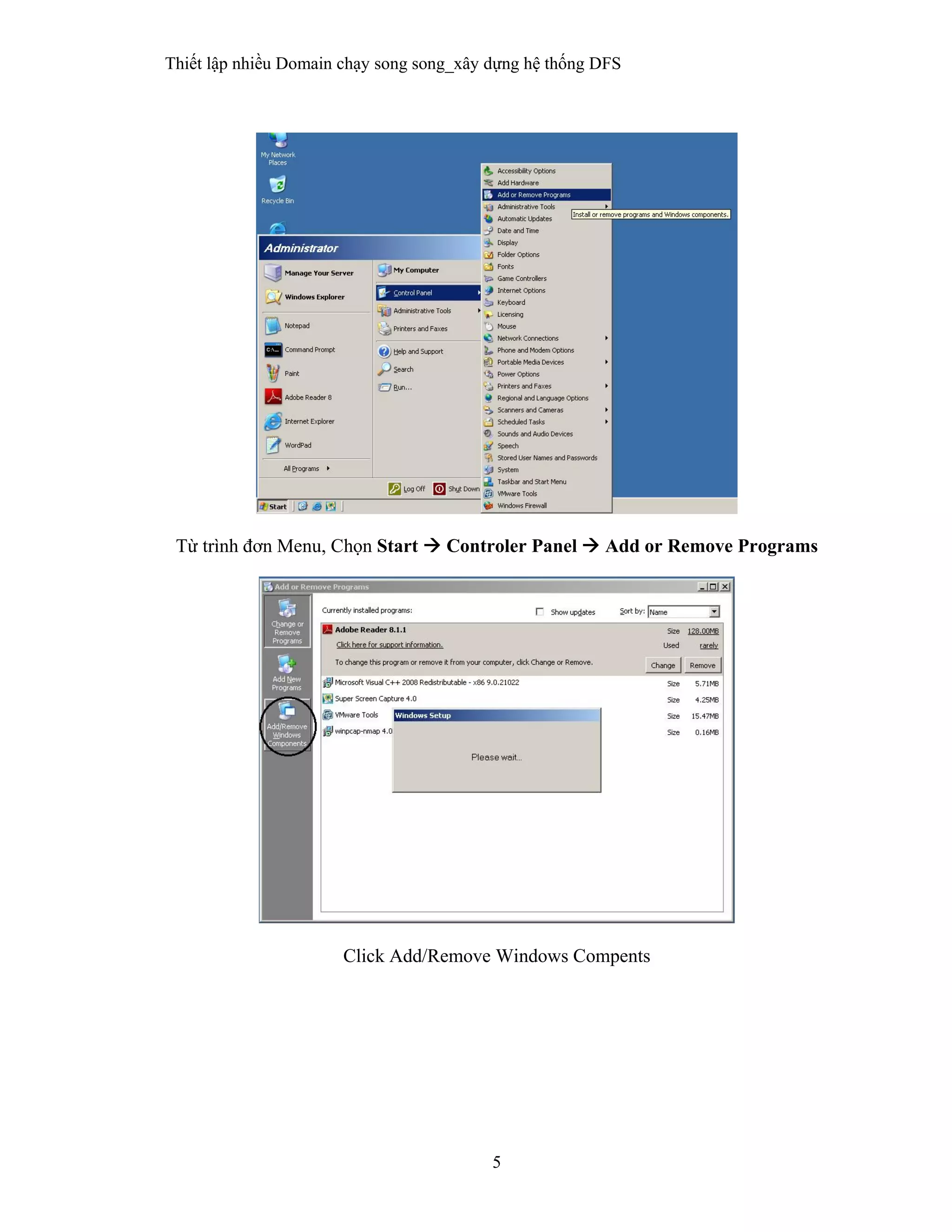

Từ trình đơn Menu, Chọn Start  Controler Panel  Add or Remove Programs
Click Add/Remove Windows Compents

6. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
6

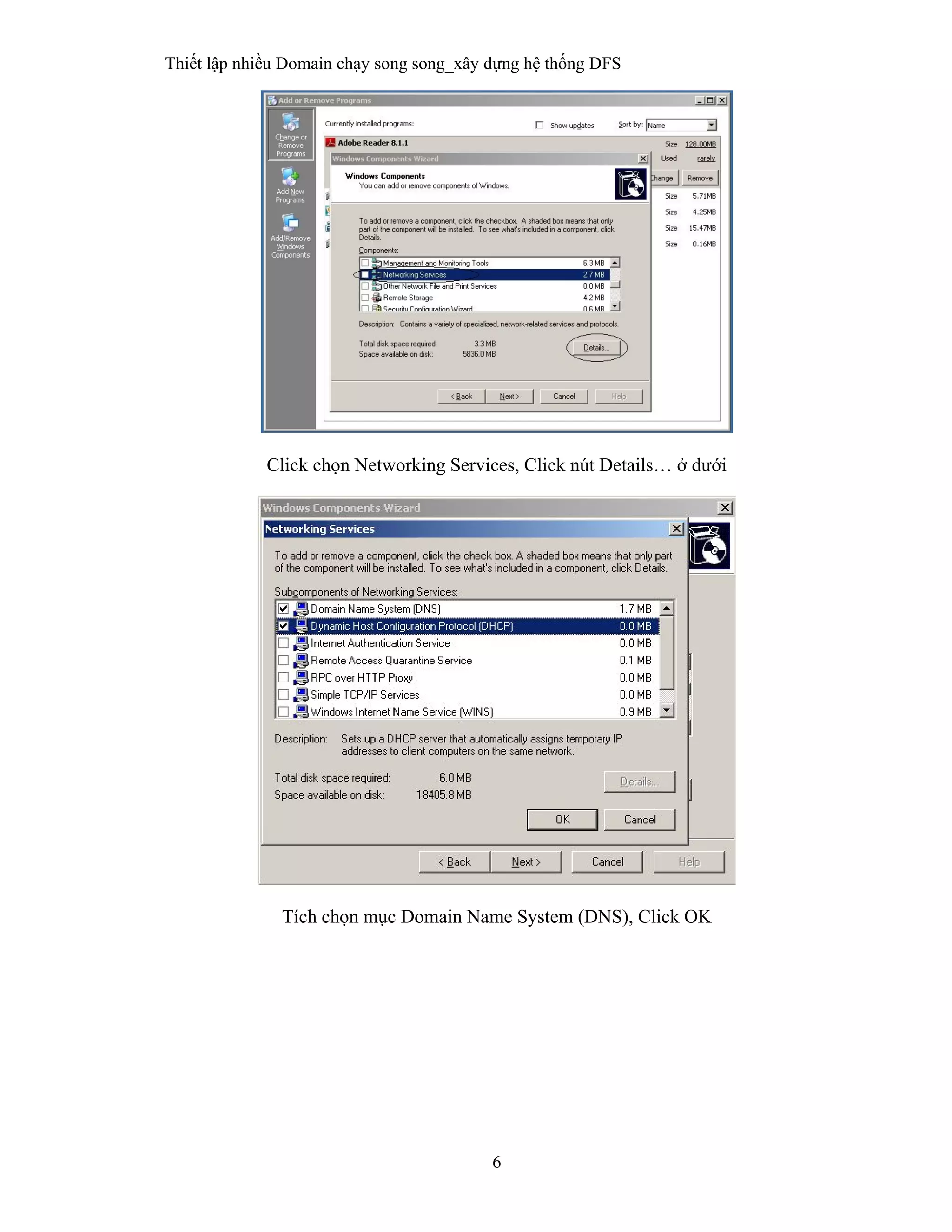

Click chọn Networking Services, Click nút Details… ở dưới
Tích chọn mục Domain Name System (DNS), Click OK

7. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
7

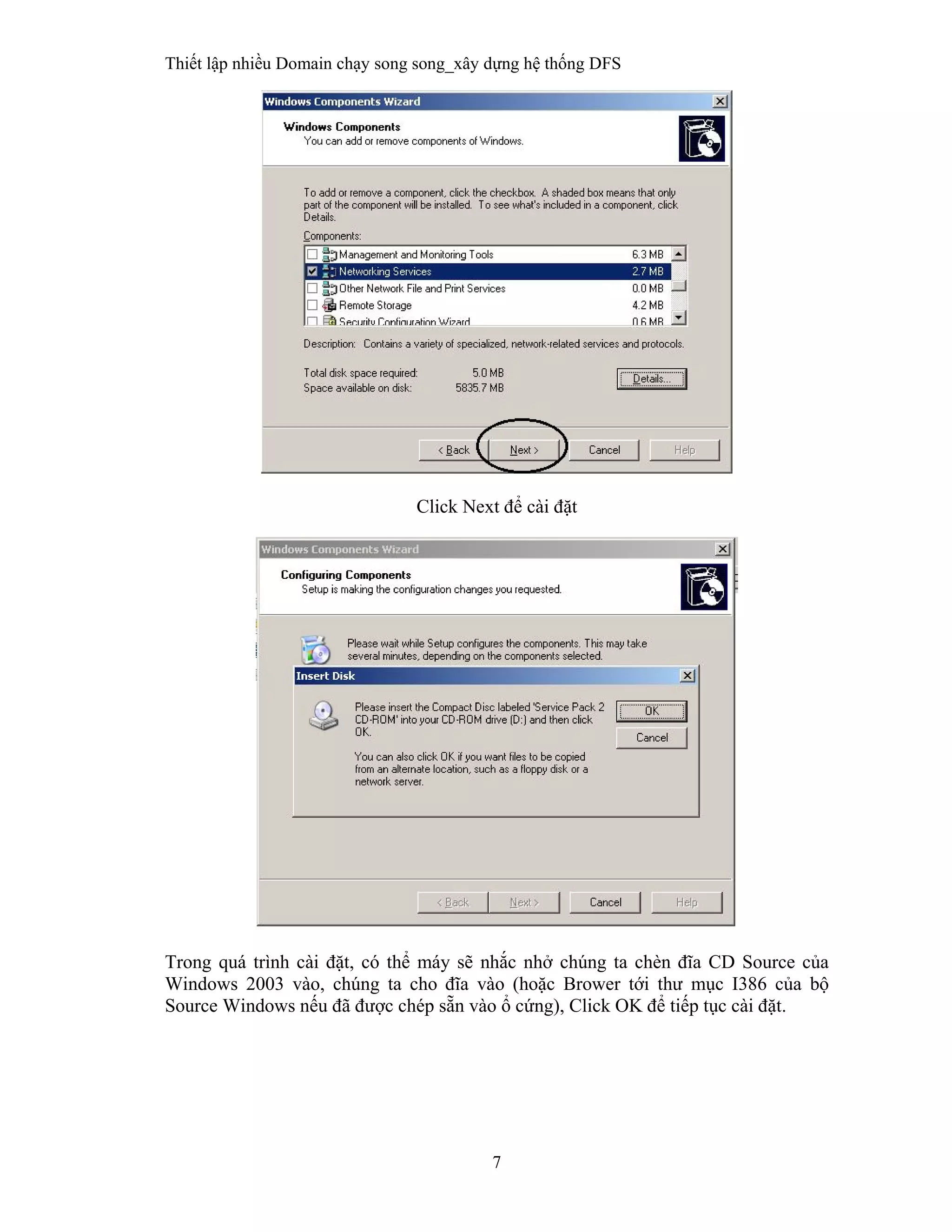

Click Next để cài đặt
Trong quá trình cài đặt, có thể máy sẽ nhắc nhở chúng ta chèn đĩa CD Source của
Windows 2003 vào, chúng ta cho đĩa vào (hoặc Brower tới thư mục I386 của bộ
Source Windows nếu đã được chép sẵn vào ổ cứng), Click OK để tiếp tục cài đặt.

8. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
8

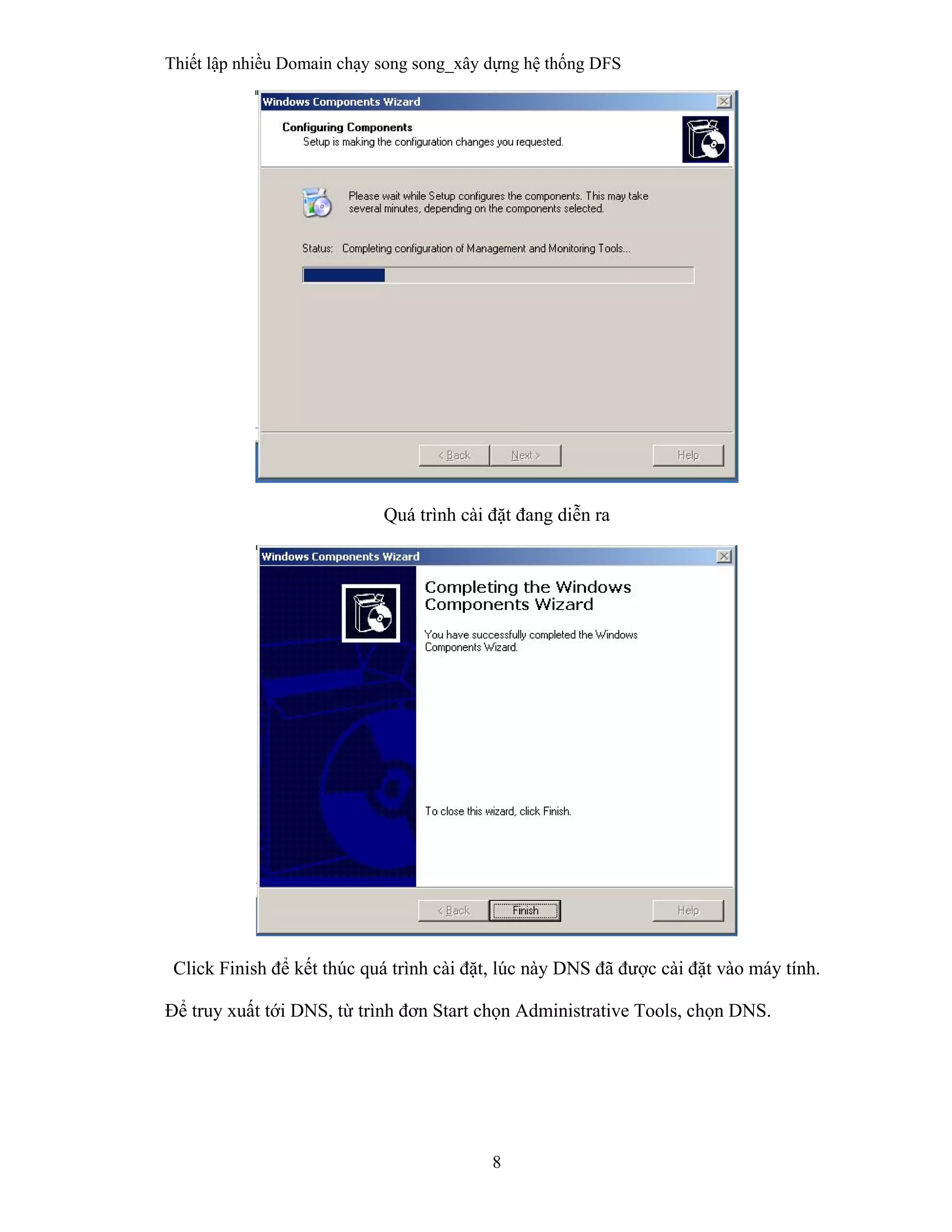

Quá trình cài đặt đang diễn ra
Click Finish để kết thúc quá trình cài đặt, lúc này DNS đã được cài đặt vào máy tính.
Để truy xuất tới DNS, từ trình đơn Start chọn Administrative Tools, chọn DNS.

9. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
9

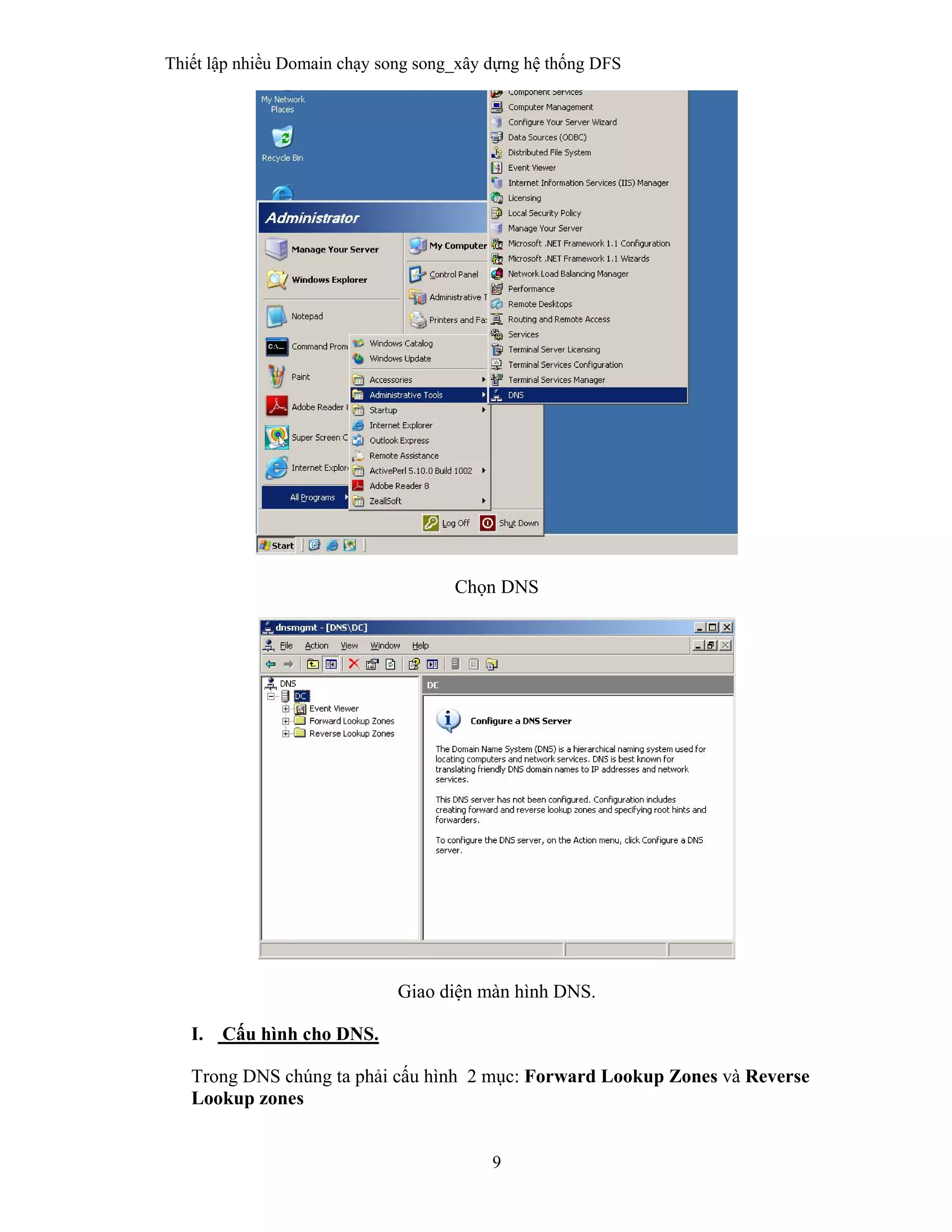

Chọn DNS
Giao diện màn hình DNS.
I. Cấu hình cho DNS.
Trong DNS chúng ta phải cấu hình 2 mục: Forward Lookup Zones và Reverse
Lookup zones

10. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
10
Forward Lookup Zones: Phân giải từ Tên sang IP.
Reverse Lookup Zones: Phân giải ngược lại từ IP sang Tên
Clich chuột phải vào Forward Lookup Zones chọn New Zone…
Màn hình Wizard hiện ra, Click Next > để tiếp tục.

11. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
11

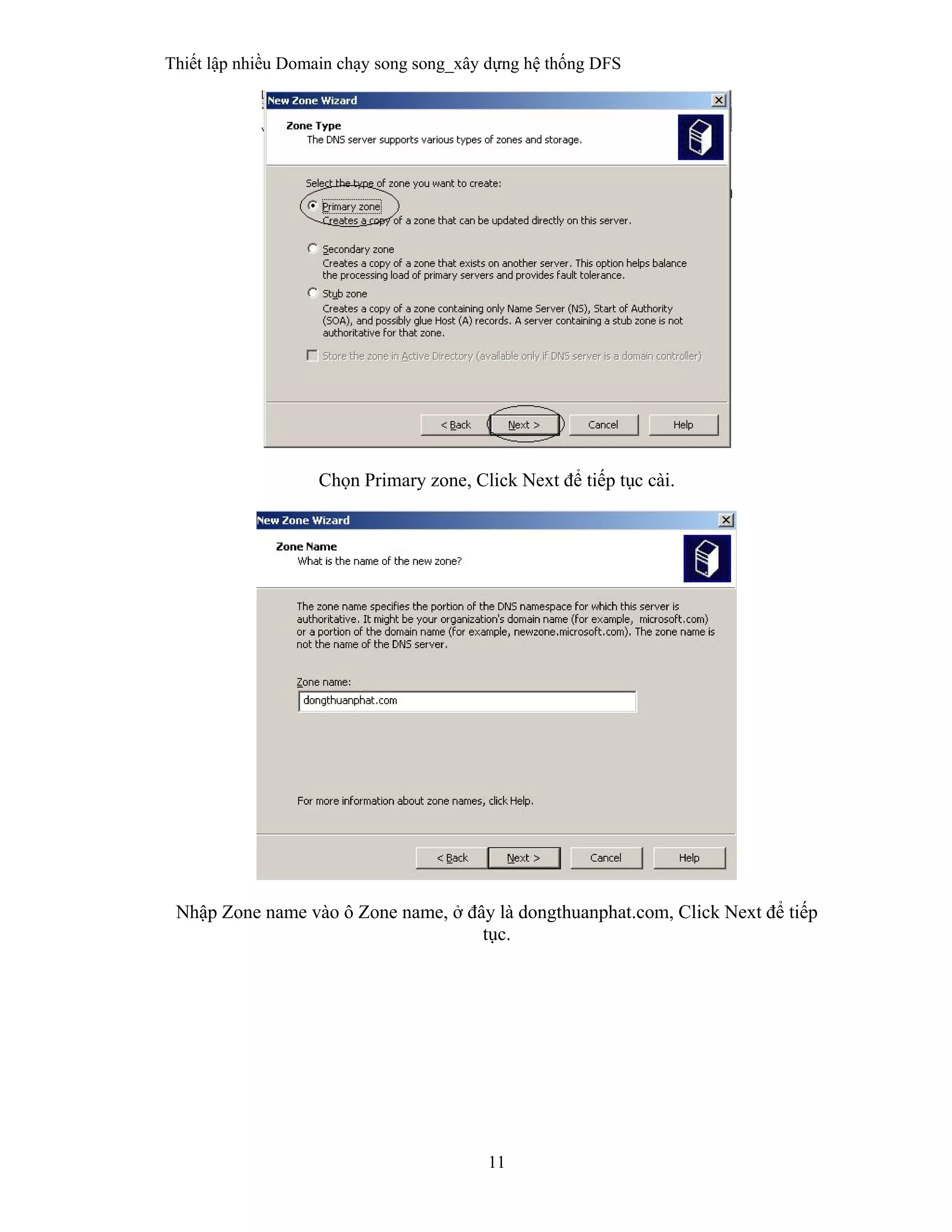

Chọn Primary zone, Click Next để tiếp tục cài.
Nhập Zone name vào ô Zone name, ở đây là dongthuanphat.com, Click Next để tiếp
tục.

12. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
12

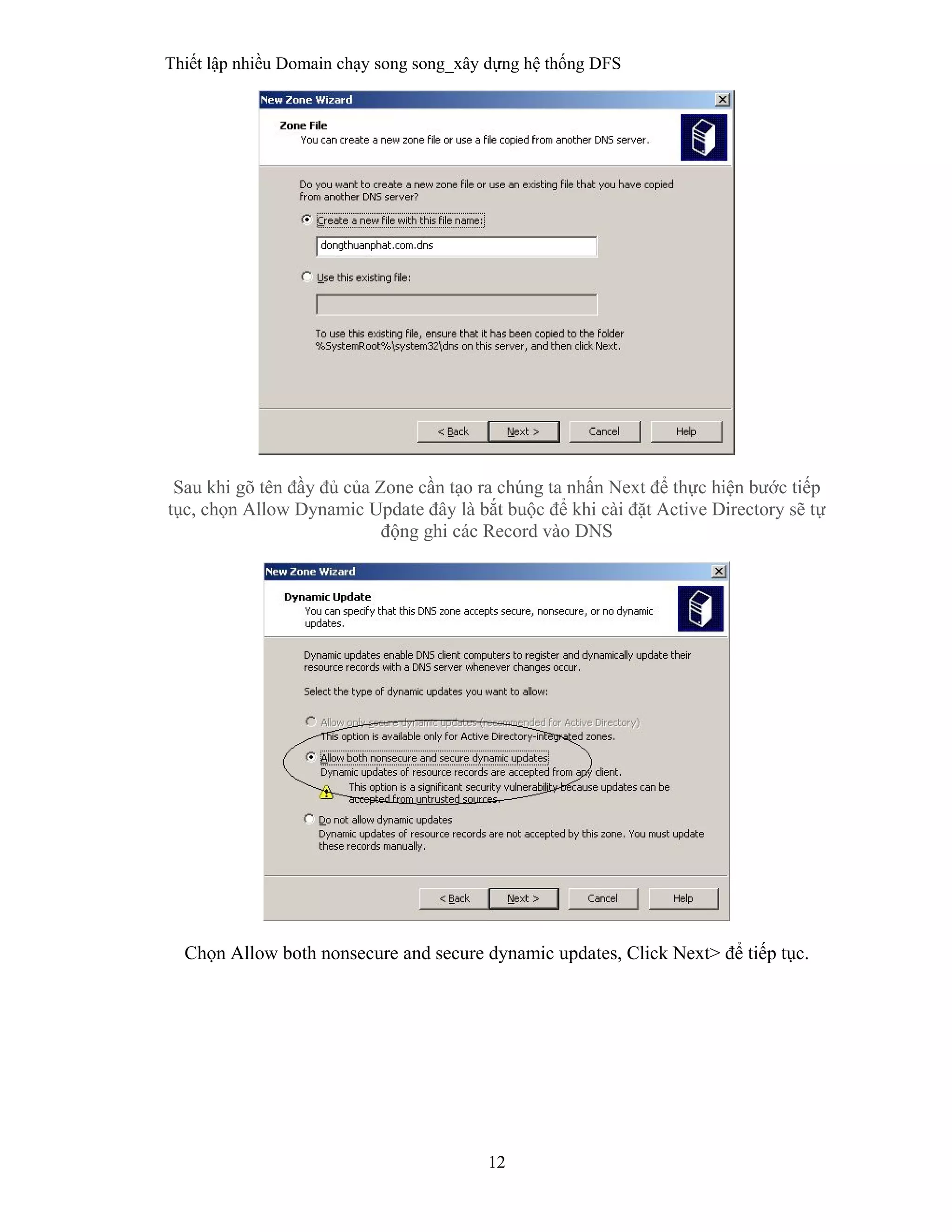

Sau khi gõ tên đầy đủ của Zone cần tạo ra chúng ta nhấn Next để thực hiện bước tiếp
tục, chọn Allow Dynamic Update đây là bắt buộc để khi cài đặt Active Directory sẽ tự
động ghi các Record vào DNS
Chọn Allow both nonsecure and secure dynamic updates, Click Next> để tiếp tục.

13. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
13

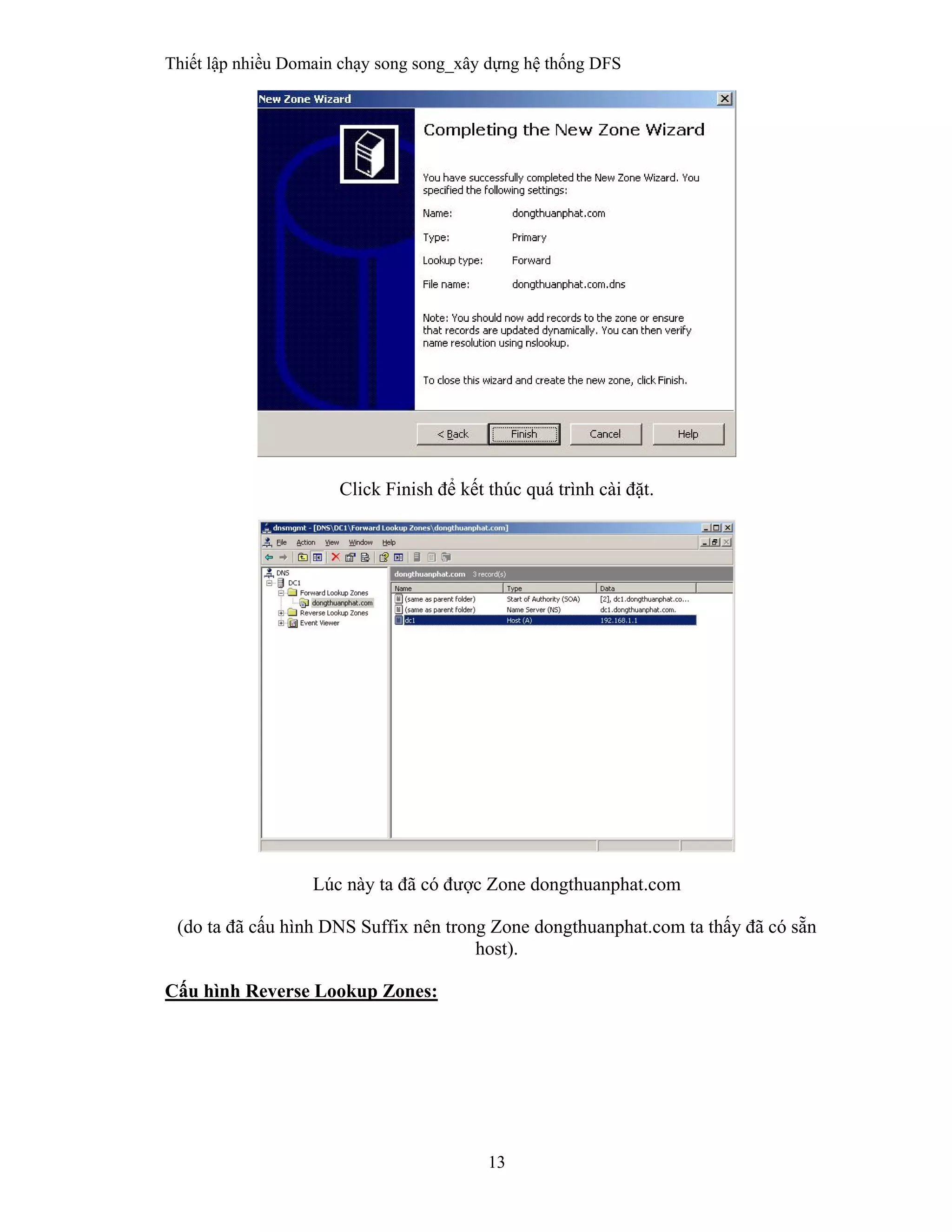

Click Finish để kết thúc quá trình cài đặt.
Lúc này ta đã có được Zone dongthuanphat.com
(do ta đã cấu hình DNS Suffix nên trong Zone dongthuanphat.com ta thấy đã có sẵn
host).
Cấu hình Reverse Lookup Zones:

14. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
14

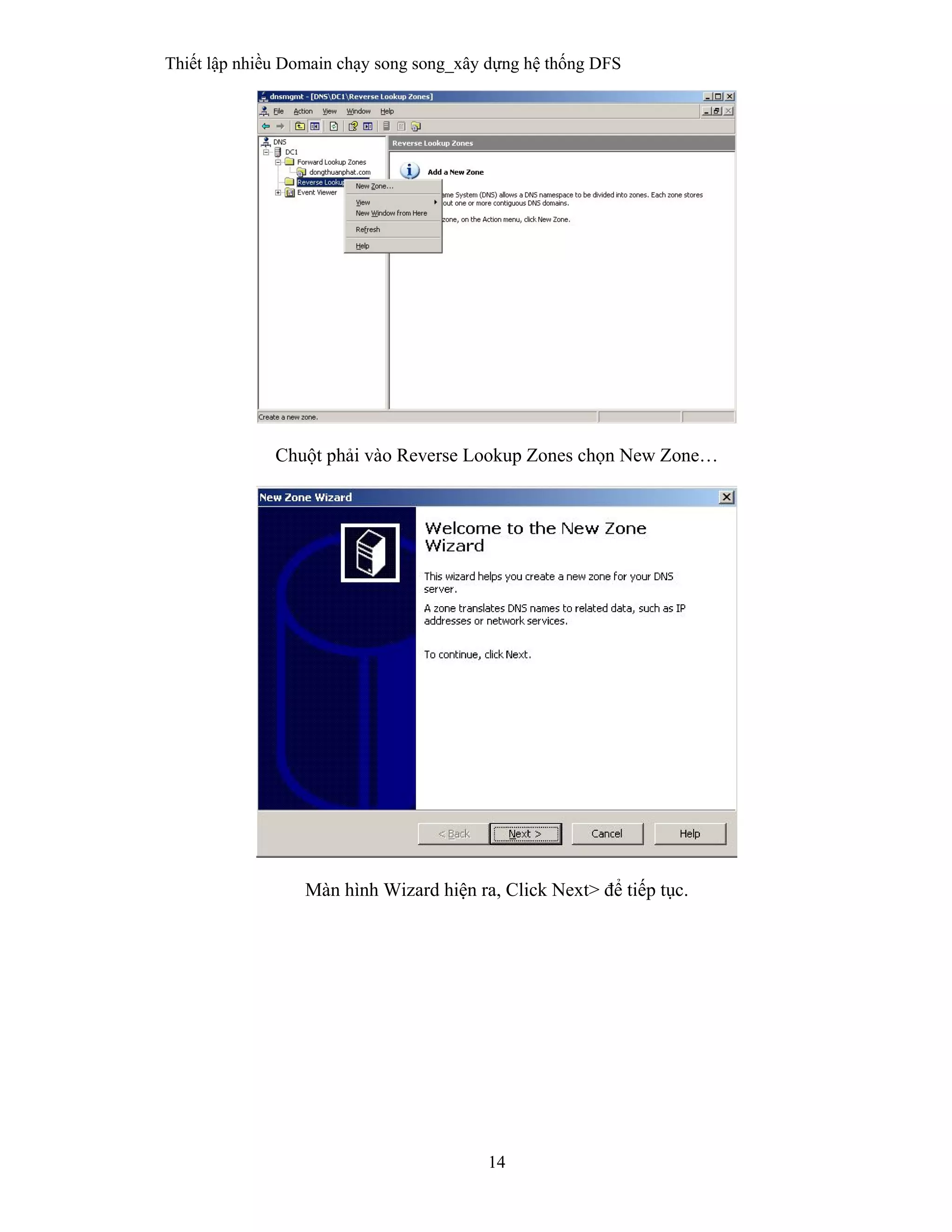

Chuột phải vào Reverse Lookup Zones chọn New Zone…
Màn hình Wizard hiện ra, Click Next> để tiếp tục.

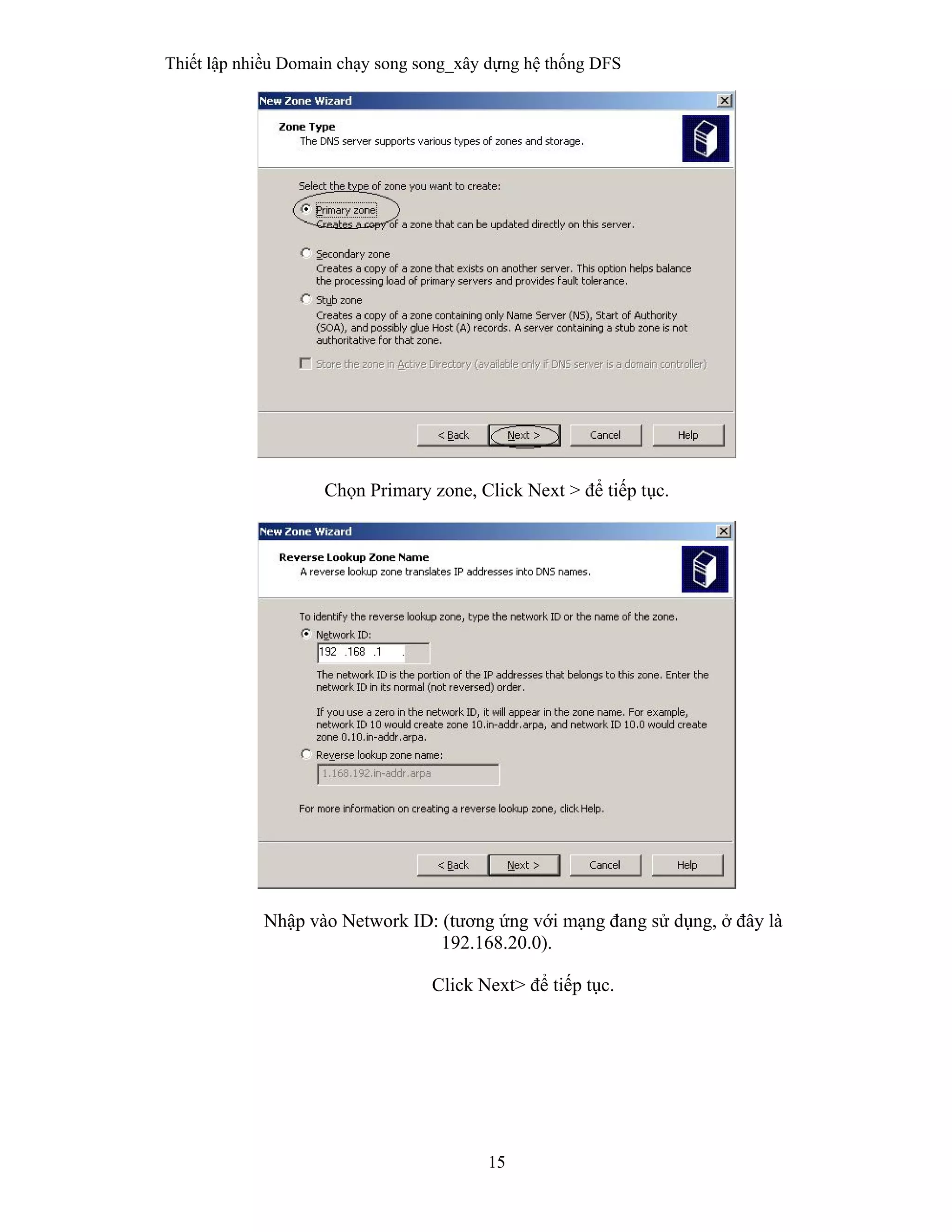

15. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
15
Chọn Primary zone, Click Next > để tiếp tục.
Nhập vào Network ID: (tương ứng với mạng đang sử dụng, ở đây là
192.168.20.0).
Click Next> để tiếp tục.

16. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
16

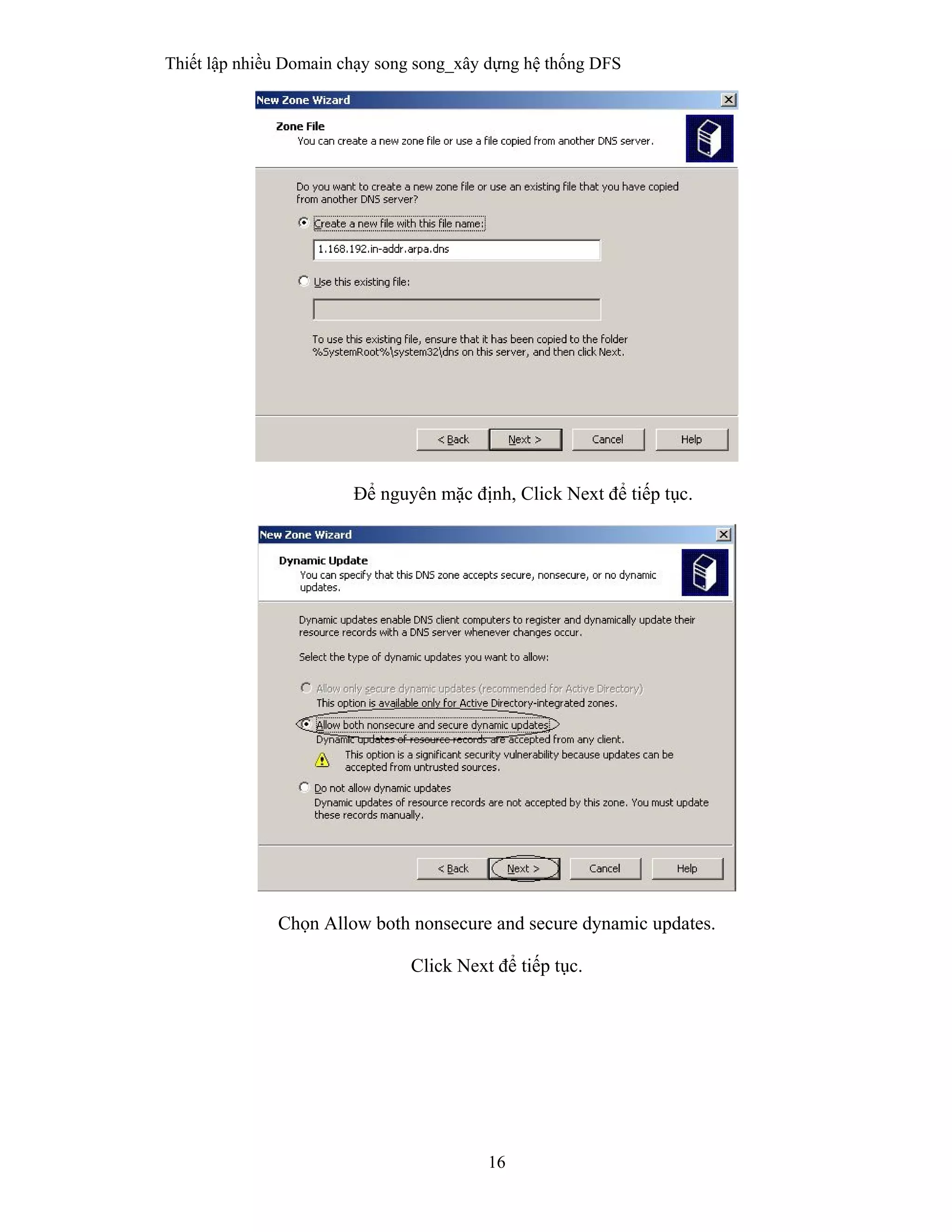

Để nguyên mặc định, Click Next để tiếp tục.
Chọn Allow both nonsecure and secure dynamic updates.
Click Next để tiếp tục.

17. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
17

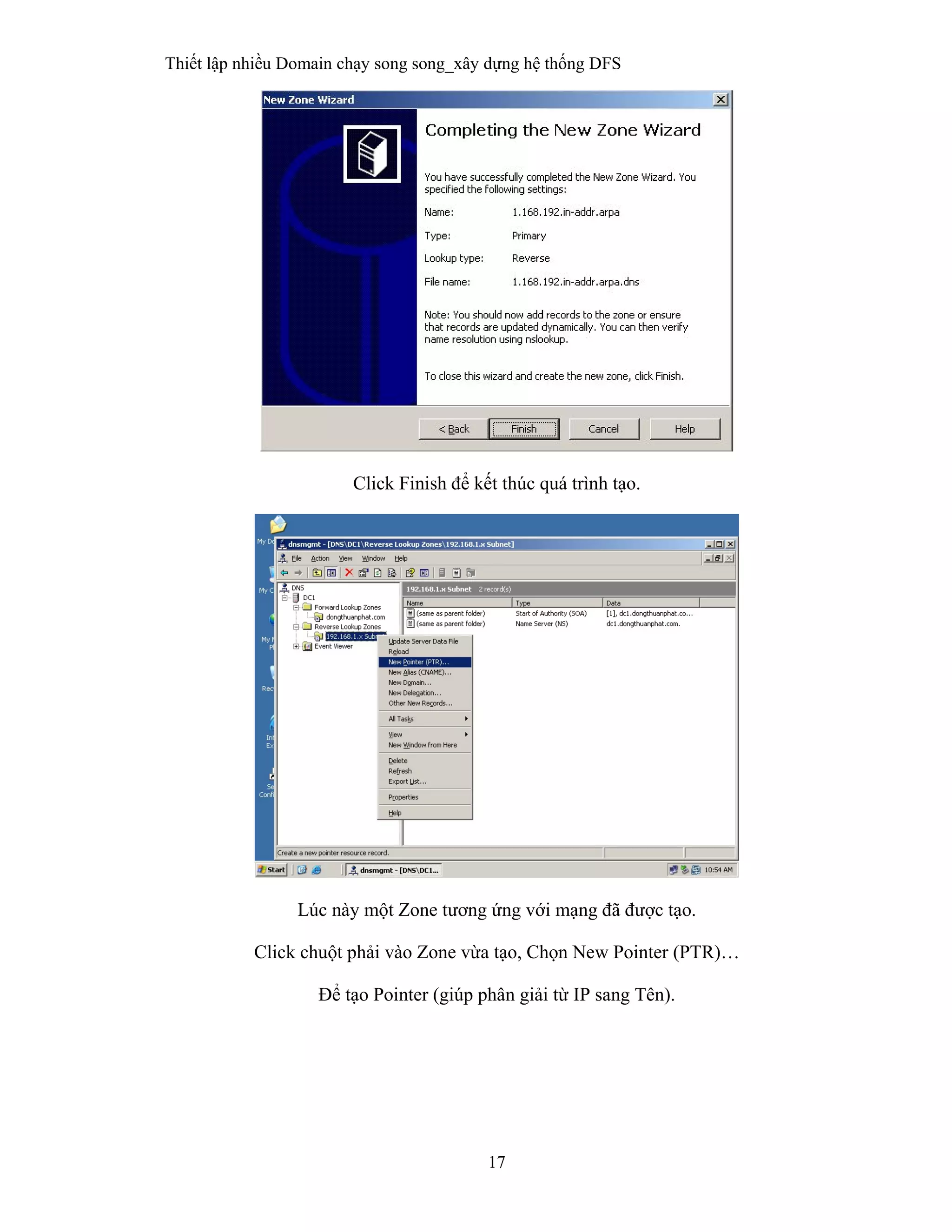

Click Finish để kết thúc quá trình tạo.
Lúc này một Zone tương ứng với mạng đã được tạo.
Click chuột phải vào Zone vừa tạo, Chọn New Pointer (PTR)…
Để tạo Pointer (giúp phân giải từ IP sang Tên).

18. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
18

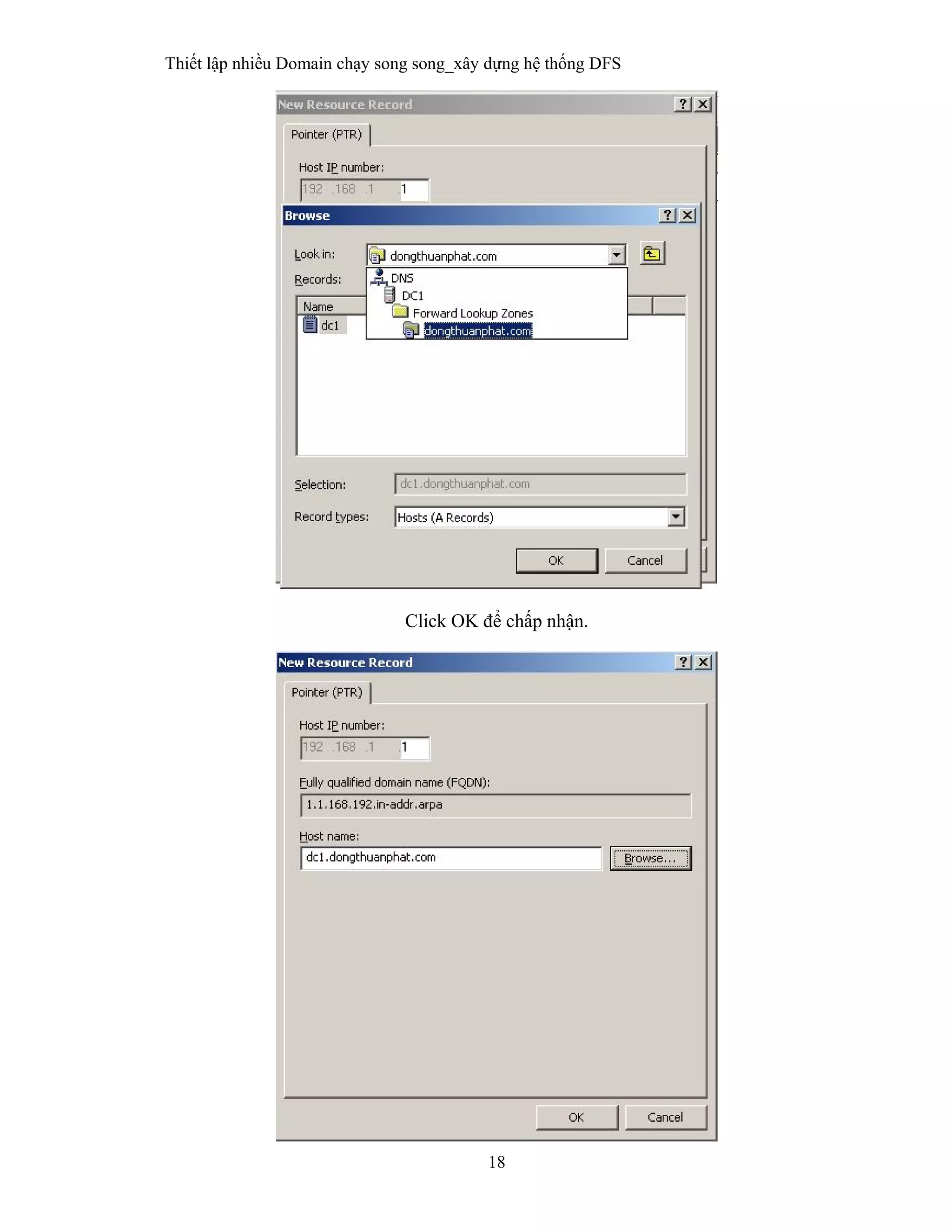

Click OK để chấp nhận.

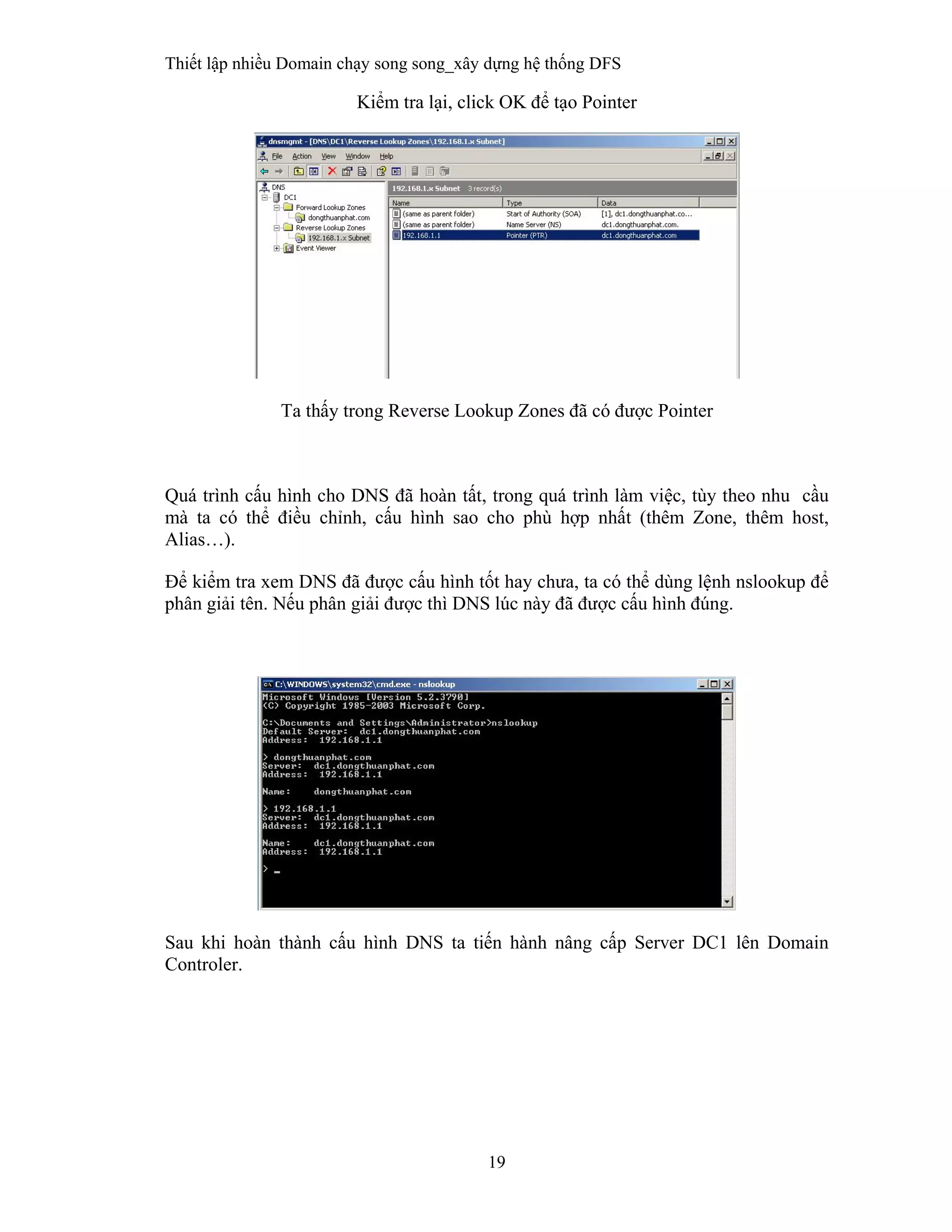

19. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
19
Kiểm tra lại, click OK để tạo Pointer
Ta thấy trong Reverse Lookup Zones đã có được Pointer
Quá trình cấu hình cho DNS đã hoàn tất, trong quá trình làm việc, tùy theo nhu cầu
mà ta có thể điều chỉnh, cấu hình sao cho phù hợp nhất (thêm Zone, thêm host,
Alias…).
Để kiểm tra xem DNS đã được cấu hình tốt hay chưa, ta có thể dùng lệnh nslookup để
phân giải tên. Nếu phân giải được thì DNS lúc này đã được cấu hình đúng.
Sau khi hoàn thành cấu hình DNS ta tiến hành nâng cấp Server DC1 lên Domain
Controler.

20. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
20

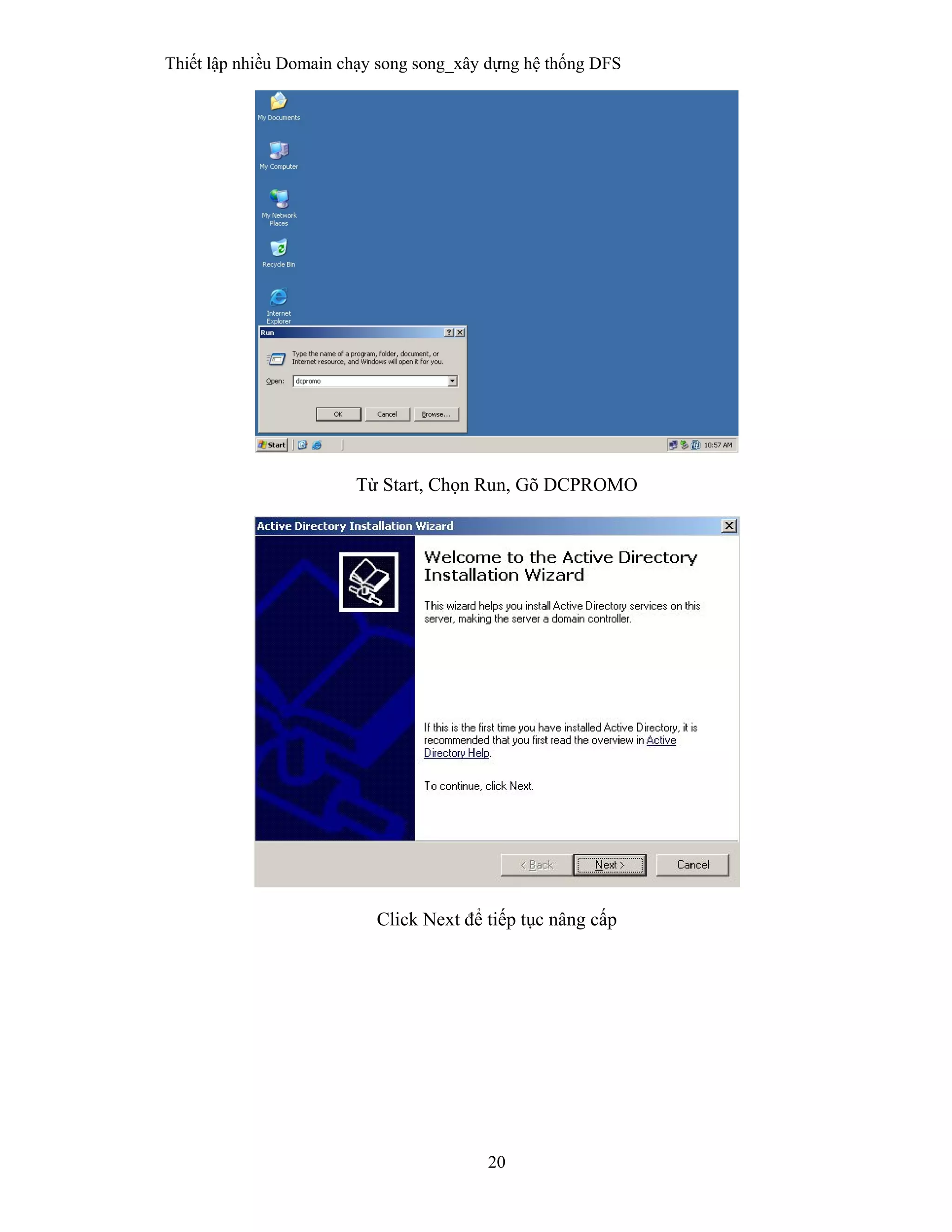

Từ Start, Chọn Run, Gõ DCPROMO
Click Next để tiếp tục nâng cấp

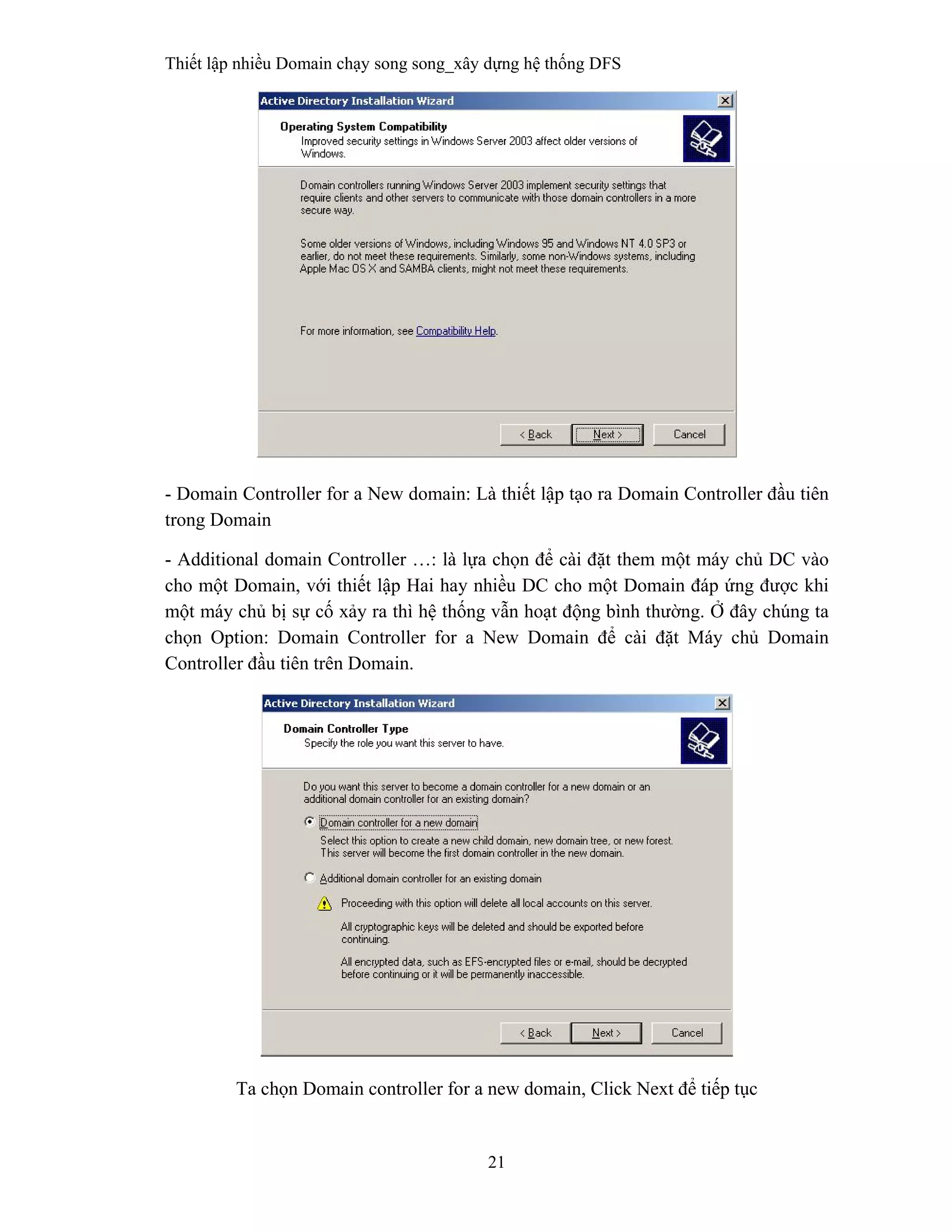

21. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
21
- Domain Controller for a New domain: Là thiết lập tạo ra Domain Controller đầu tiên
trong Domain
- Additional domain Controller …: là lựa chọn để cài đặt them một máy chủ DC vào
cho một Domain, với thiết lập Hai hay nhiều DC cho một Domain đáp ứng được khi
một máy chủ bị sự cố xảy ra thì hệ thống vẫn hoạt động bình thường. Ở đây chúng ta
chọn Option: Domain Controller for a New Domain để cài đặt Máy chủ Domain
Controller đầu tiên trên Domain.
Ta chọn Domain controller for a new domain, Click Next để tiếp tục

22. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
22

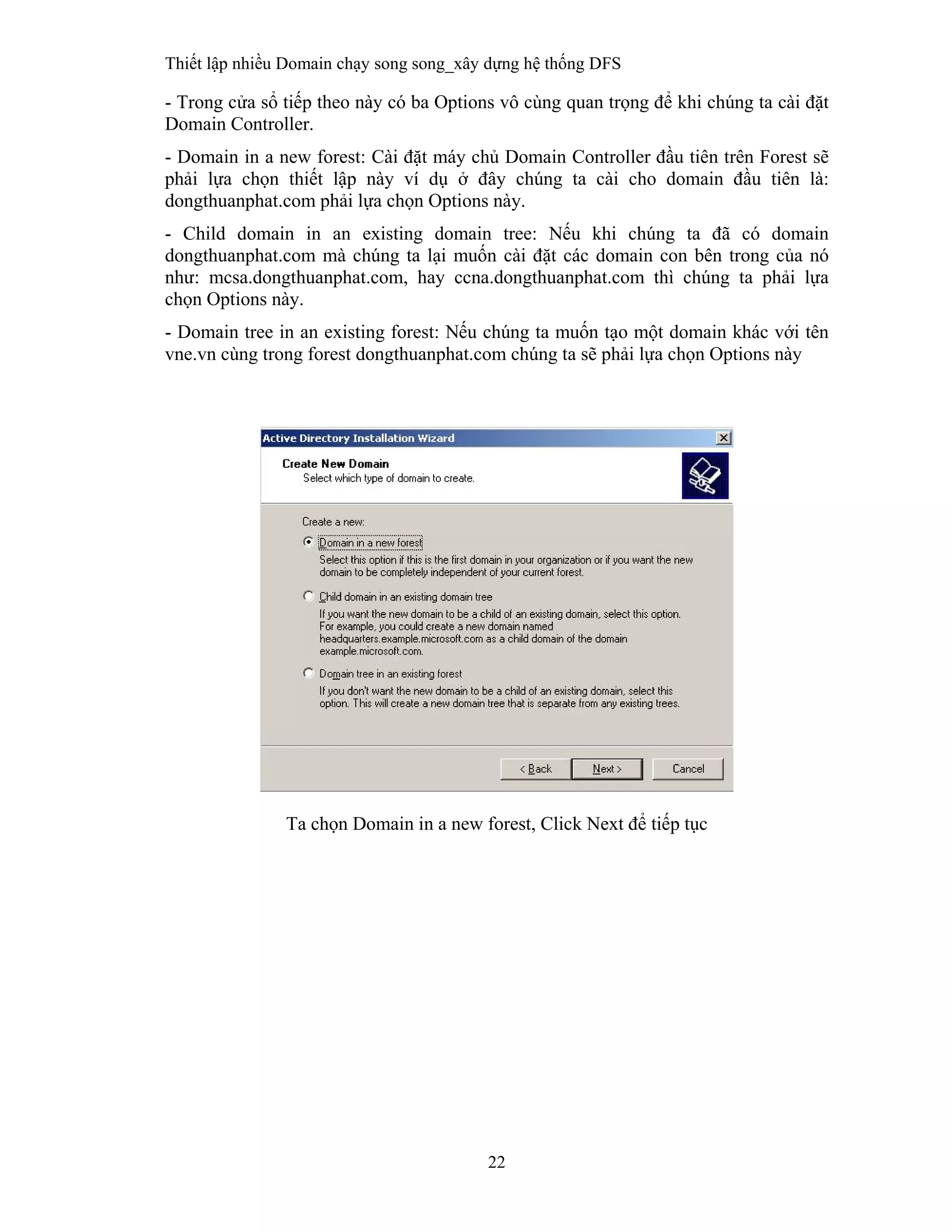

- Trong cửa sổ tiếp theo này có ba Options vô cùng quan trọng để khi chúng ta cài đặt
Domain Controller.
- Domain in a new forest: Cài đặt máy chủ Domain Controller đầu tiên trên Forest sẽ
phải lựa chọn thiết lập này ví dụ ở đây chúng ta cài cho domain đầu tiên là:
dongthuanphat.com phải lựa chọn Options này.
- Child domain in an existing domain tree: Nếu khi chúng ta đã có domain
dongthuanphat.com mà chúng ta lại muốn cài đặt các domain con bên trong của nó
như: mcsa.dongthuanphat.com, hay ccna.dongthuanphat.com thì chúng ta phải lựa
chọn Options này.
- Domain tree in an existing forest: Nếu chúng ta muốn tạo một domain khác với tên
vne.vn cùng trong forest dongthuanphat.com chúng ta sẽ phải lựa chọn Options này
Ta chọn Domain in a new forest, Click Next để tiếp tục

23. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
23

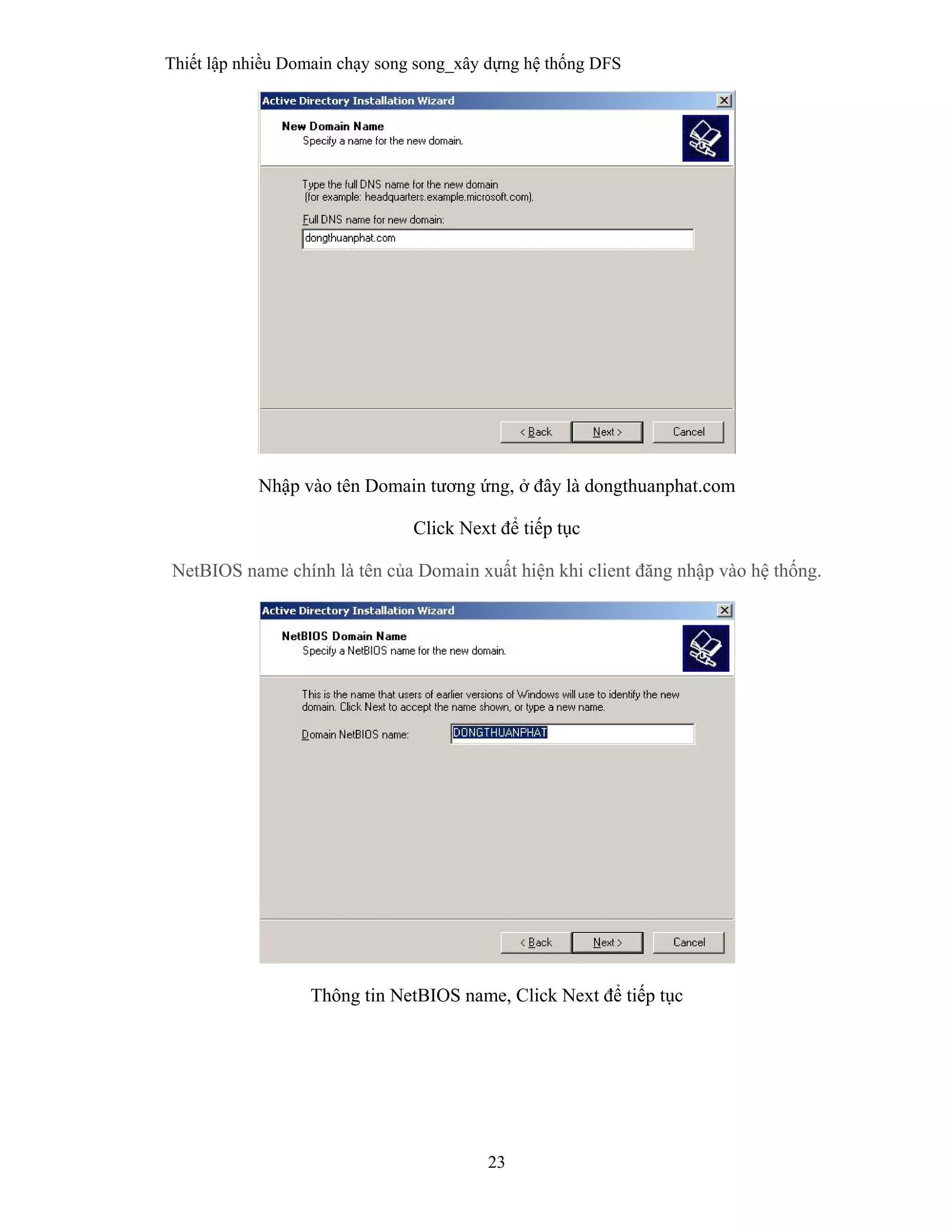

Nhập vào tên Domain tương ứng, ở đây là dongthuanphat.com
Click Next để tiếp tục
NetBIOS name chính là tên của Domain xuất hiện khi client đăng nhập vào hệ thống.
Thông tin NetBIOS name, Click Next để tiếp tục

24. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
24

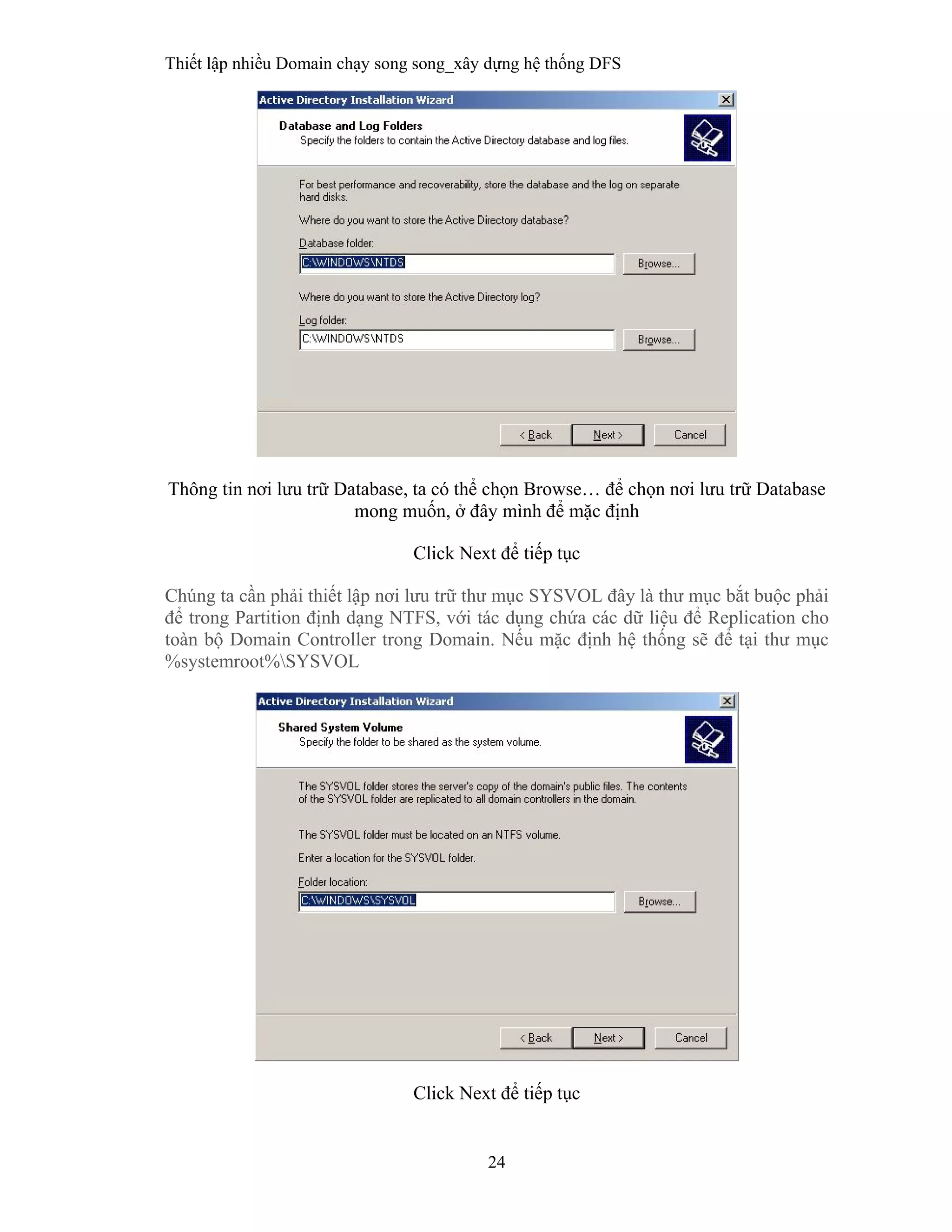

Thông tin nơi lưu trữ Database, ta có thể chọn Browse… để chọn nơi lưu trữ Database
mong muốn, ở đây mình để mặc định
Click Next để tiếp tục
Chúng ta cần phải thiết lập nơi lưu trữ thư mục SYSVOL đây là thư mục bắt buộc phải
để trong Partition định dạng NTFS, với tác dụng chứa các dữ liệu để Replication cho
toàn bộ Domain Controller trong Domain. Nếu mặc định hệ thống sẽ để tại thư mục
%systemroot%SYSVOL
Click Next để tiếp tục

25. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
25

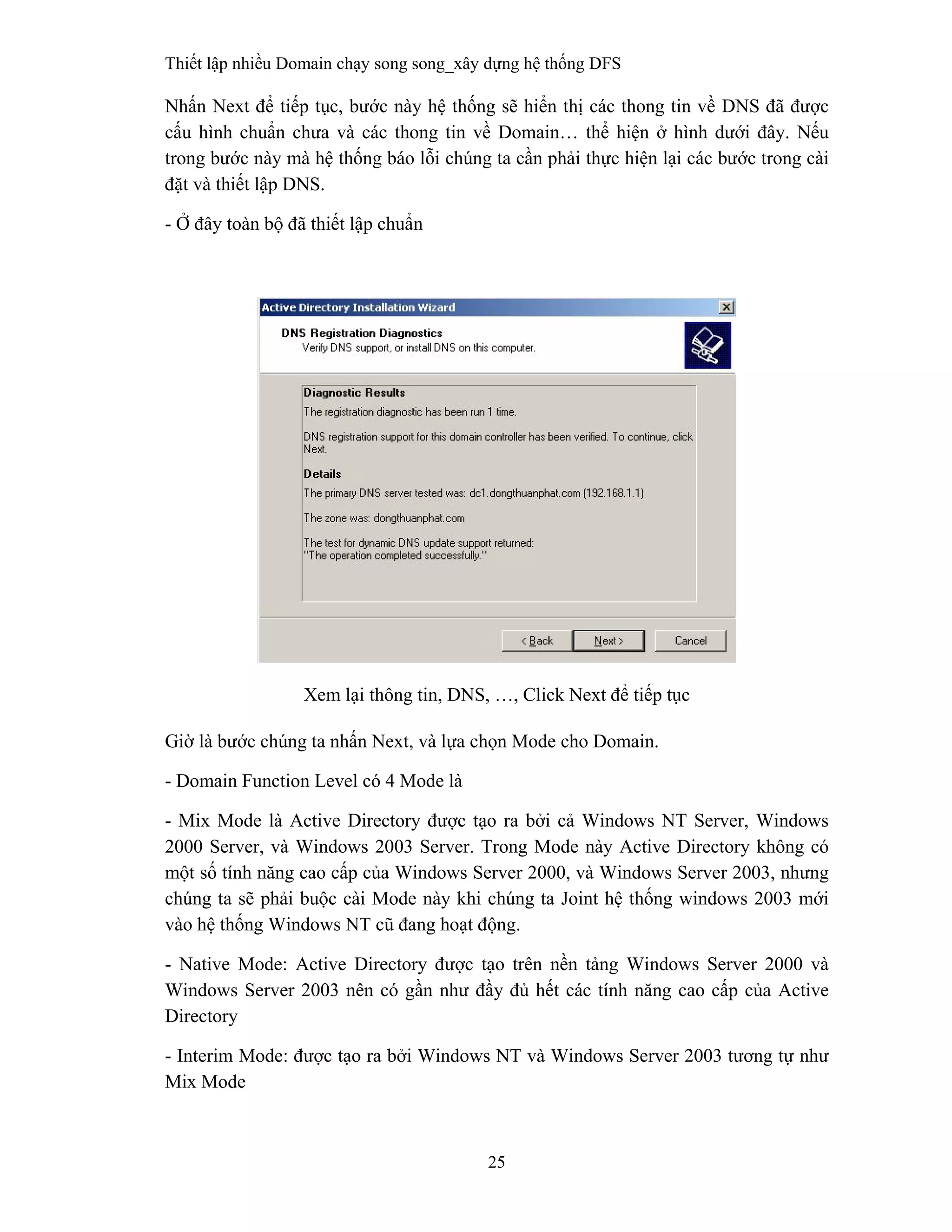

Nhấn Next để tiếp tục, bước này hệ thống sẽ hiển thị các thong tin về DNS đã được
cấu hình chuẩn chưa và các thong tin về Domain… thể hiện ở hình dưới đây. Nếu
trong bước này mà hệ thống báo lỗi chúng ta cần phải thực hiện lại các bước trong cài
đặt và thiết lập DNS.
- Ở đây toàn bộ đã thiết lập chuẩn
Xem lại thông tin, DNS, …, Click Next để tiếp tục
Giờ là bước chúng ta nhấn Next, và lựa chọn Mode cho Domain.
- Domain Function Level có 4 Mode là
- Mix Mode là Active Directory được tạo ra bởi cả Windows NT Server, Windows
2000 Server, và Windows 2003 Server. Trong Mode này Active Directory không có
một số tính năng cao cấp của Windows Server 2000, và Windows Server 2003, nhưng
chúng ta sẽ phải buộc cài Mode này khi chúng ta Joint hệ thống windows 2003 mới
vào hệ thống Windows NT cũ đang hoạt động.
- Native Mode: Active Directory được tạo trên nền tảng Windows Server 2000 và
Windows Server 2003 nên có gần như đầy đủ hết các tính năng cao cấp của Active
Directory
- Interim Mode: được tạo ra bởi Windows NT và Windows Server 2003 tương tự như
Mix Mode

26. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
26

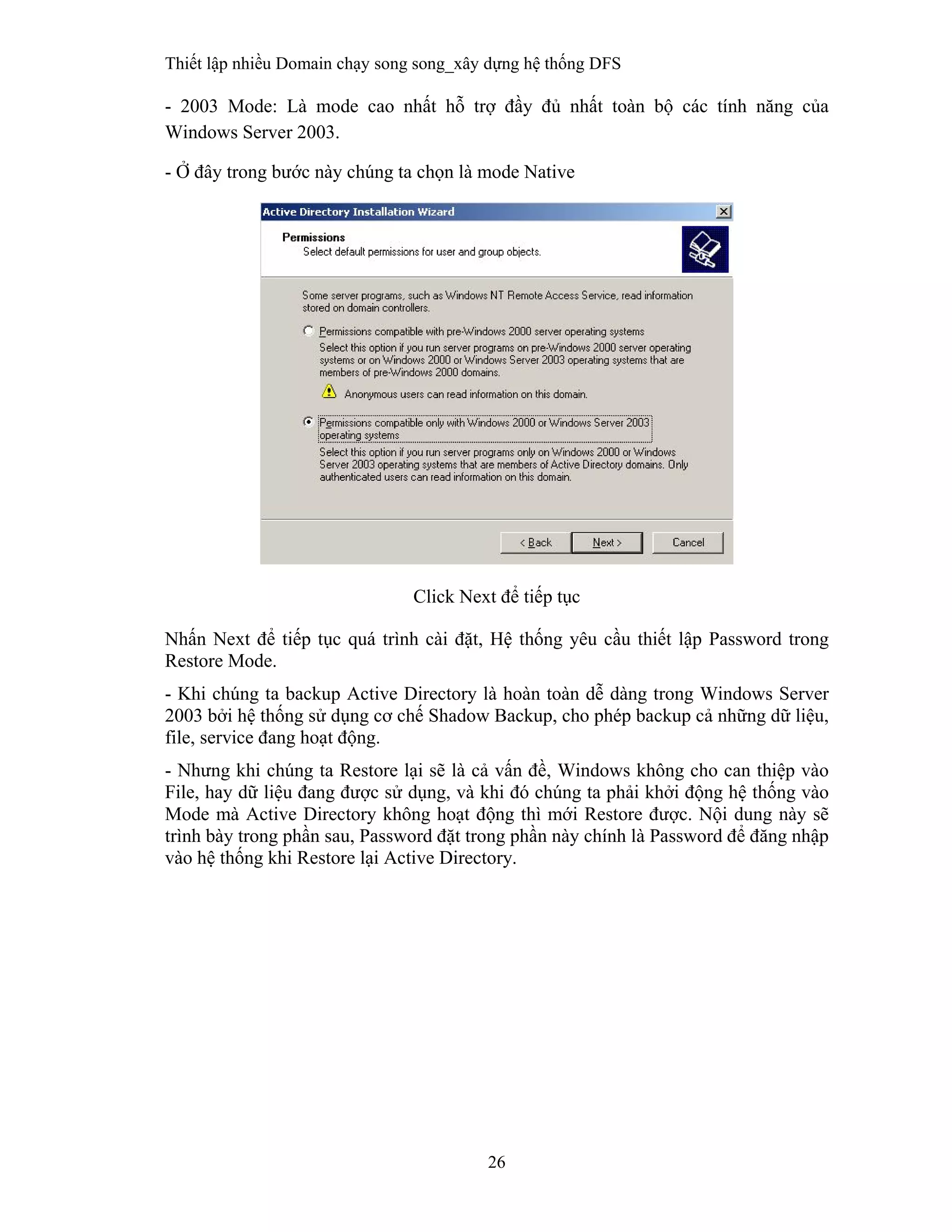

- 2003 Mode: Là mode cao nhất hỗ trợ đầy đủ nhất toàn bộ các tính năng của
Windows Server 2003.
- Ở đây trong bước này chúng ta chọn là mode Native
Click Next để tiếp tục

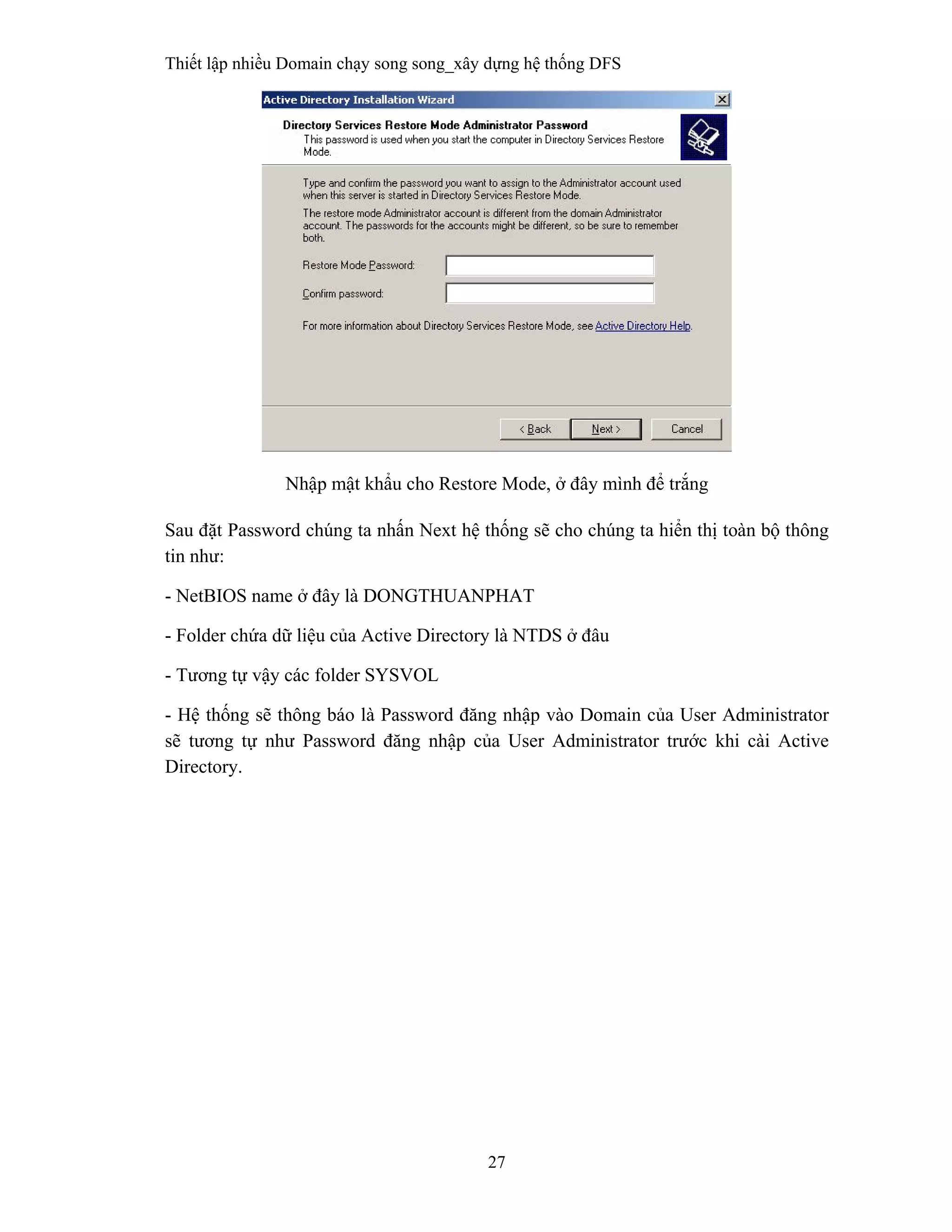

Nhấn Next để tiếp tục quá trình cài đặt, Hệ thống yêu cầu thiết lập Password trong
Restore Mode.
- Khi chúng ta backup Active Directory là hoàn toàn dễ dàng trong Windows Server
2003 bởi hệ thống sử dụng cơ chế Shadow Backup, cho phép backup cả những dữ liệu,
file, service đang hoạt động.
- Nhưng khi chúng ta Restore lại sẽ là cả vấn đề, Windows không cho can thiệp vào
File, hay dữ liệu đang được sử dụng, và khi đó chúng ta phải khởi động hệ thống vào
Mode mà Active Directory không hoạt động thì mới Restore được. Nội dung này sẽ
trình bày trong phần sau, Password đặt trong phần này chính là Password để đăng nhập
vào hệ thống khi Restore lại Active Directory.

27. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
27
Nhập mật khẩu cho Restore Mode, ở đây mình để trắng
Sau đặt Password chúng ta nhấn Next hệ thống sẽ cho chúng ta hiển thị toàn bộ thông
tin như:
- NetBIOS name ở đây là DONGTHUANPHAT
- Folder chứa dữ liệu của Active Directory là NTDS ở đâu
- Tương tự vậy các folder SYSVOL
- Hệ thống sẽ thông báo là Password đăng nhập vào Domain của User Administrator
sẽ tương tự như Password đăng nhập của User Administrator trước khi cài Active
Directory.

28. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
28

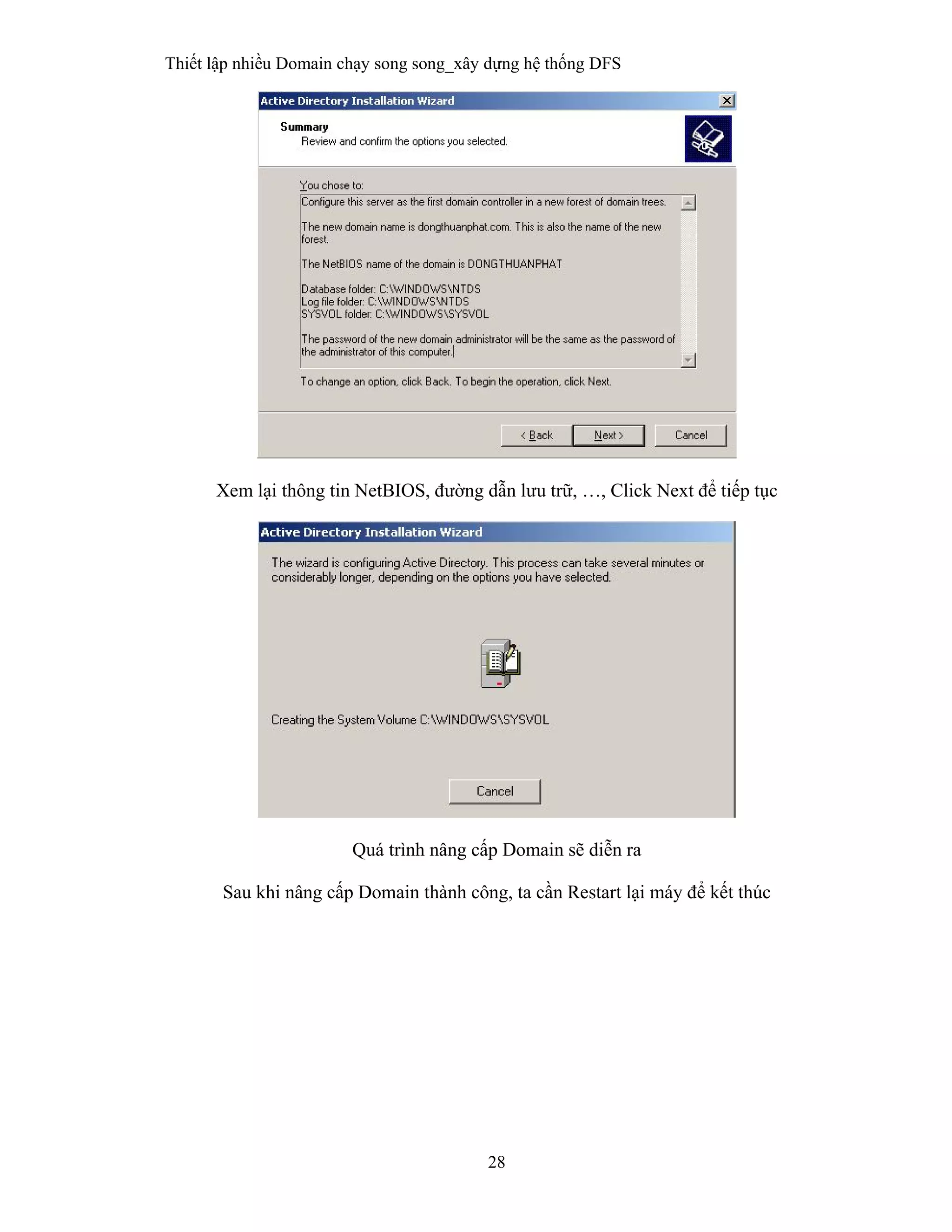

Xem lại thông tin NetBIOS, đường dẫn lưu trữ, …, Click Next để tiếp tục
Quá trình nâng cấp Domain sẽ diễn ra
Sau khi nâng cấp Domain thành công, ta cần Restart lại máy để kết thúc

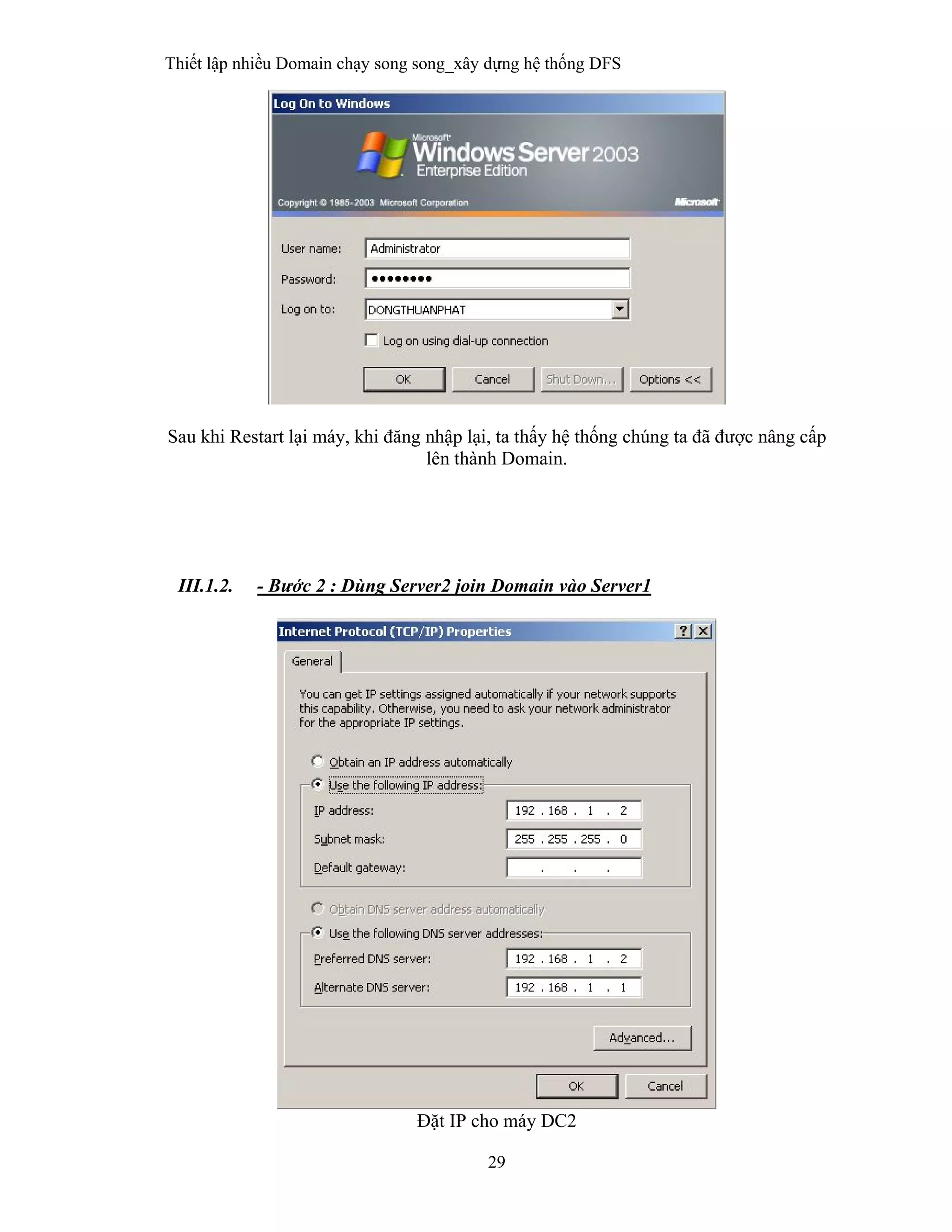

29. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
29
Sau khi Restart lại máy, khi đăng nhập lại, ta thấy hệ thống chúng ta đã được nâng cấp
lên thành Domain.
III.1.2. - Bước 2 : Dùng Server2 join Domain vào Server1
Đặt IP cho máy DC2

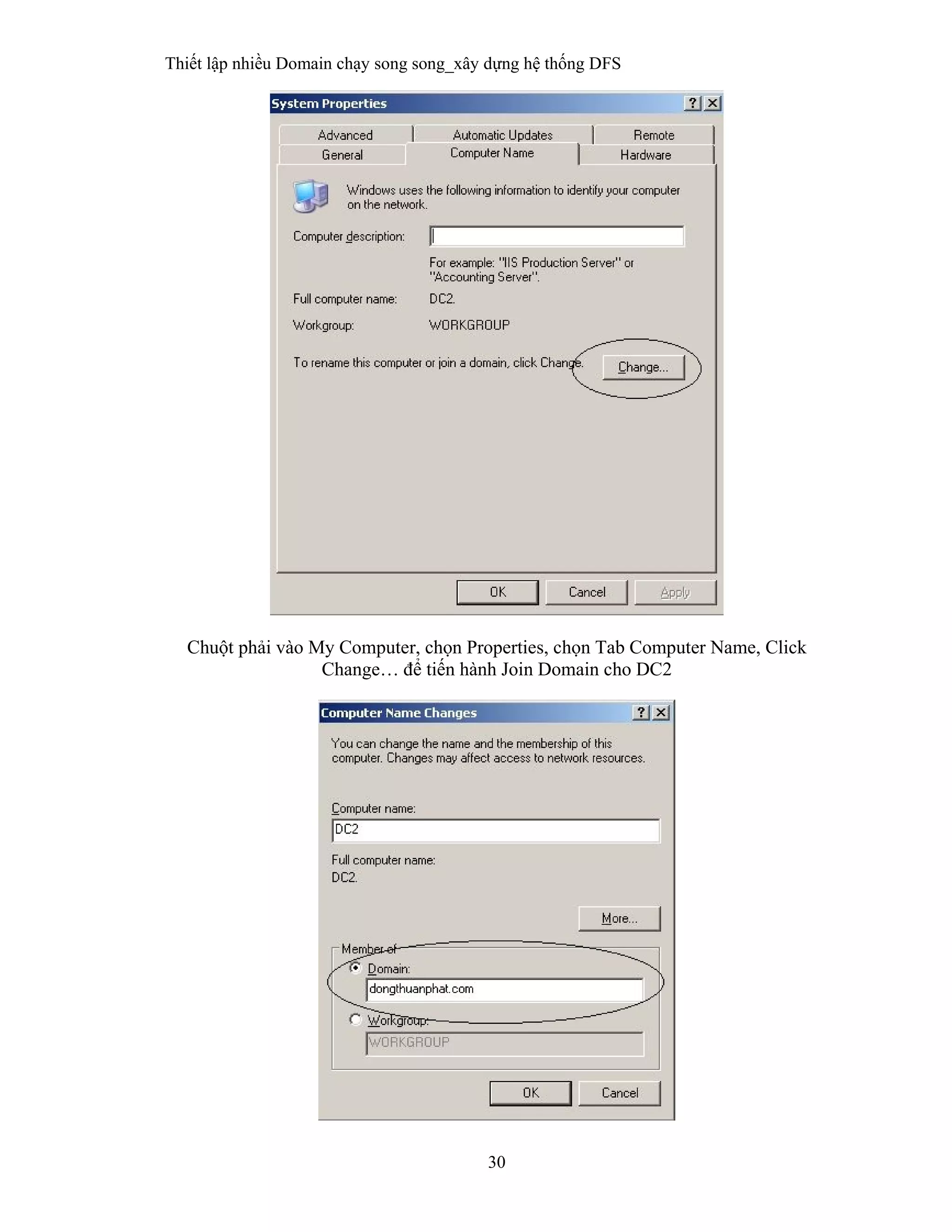

30. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
30
Chuột phải vào My Computer, chọn Properties, chọn Tab Computer Name, Click
Change… để tiến hành Join Domain cho DC2

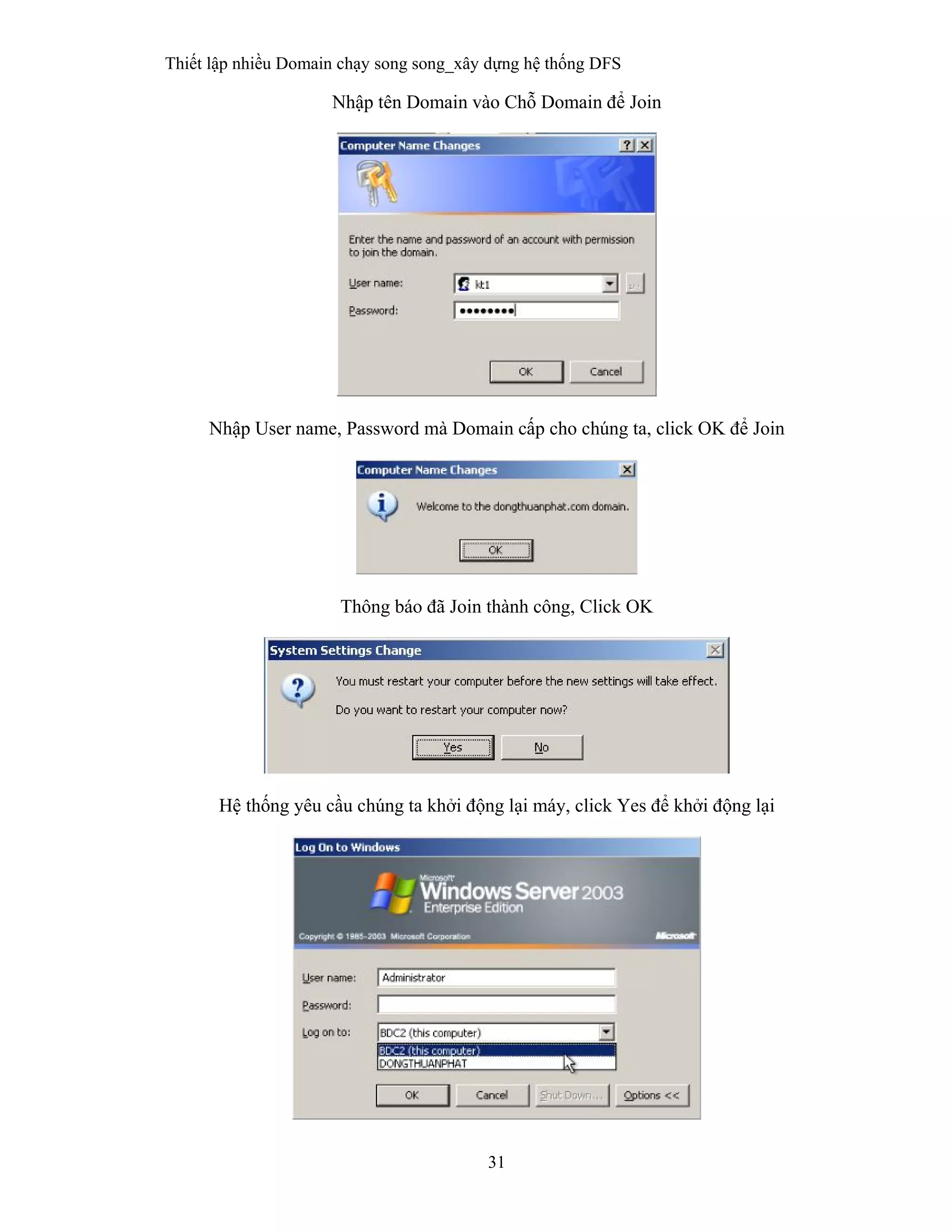

31. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
31
Nhập tên Domain vào Chỗ Domain để Join
Nhập User name, Password mà Domain cấp cho chúng ta, click OK để Join
Thông báo đã Join thành công, Click OK
Hệ thống yêu cầu chúng ta khởi động lại máy, click Yes để khởi động lại

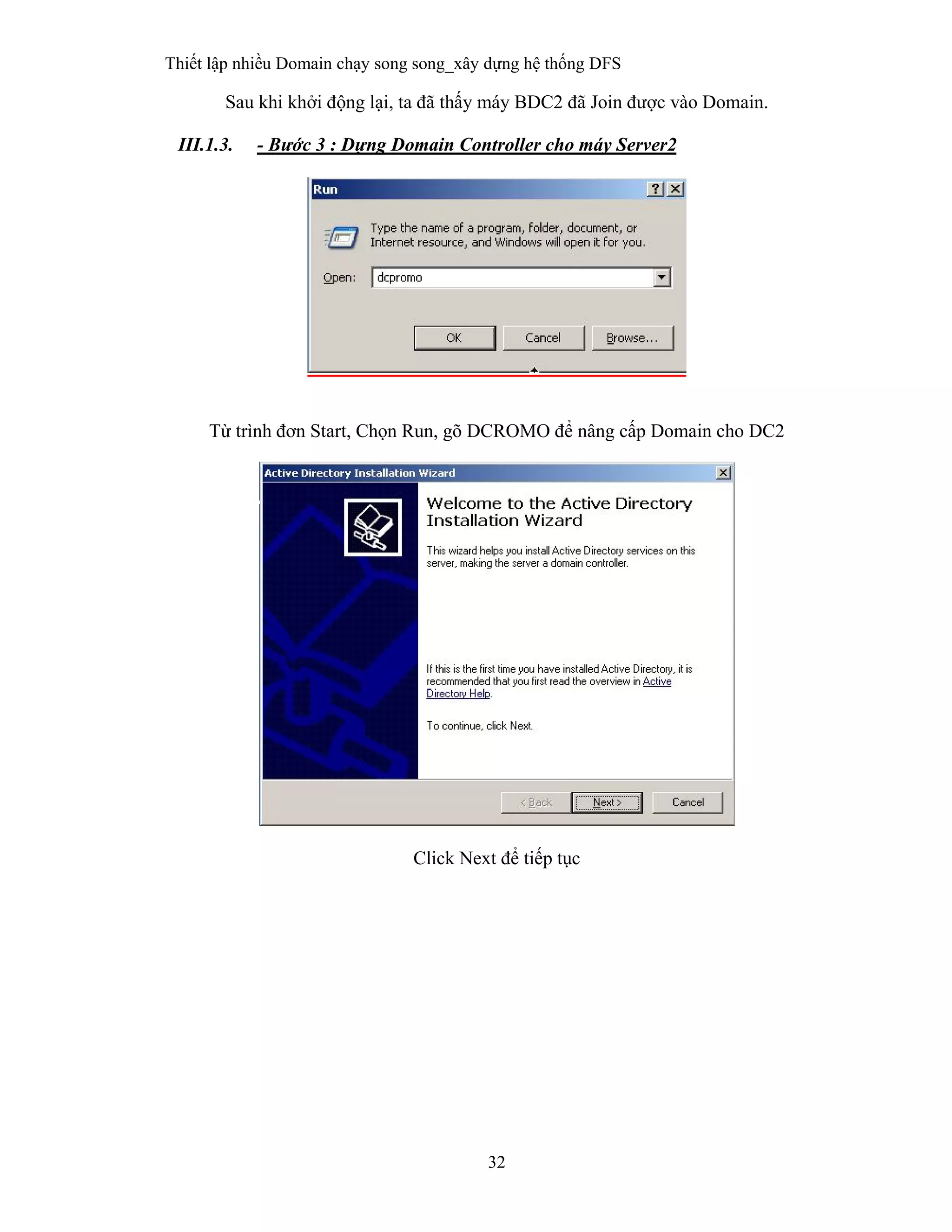

32. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
32
Sau khi khởi động lại, ta đã thấy máy BDC2 đã Join được vào Domain.
III.1.3. - Bước 3 : Dựng Domain Controller cho máy Server2
Từ trình đơn Start, Chọn Run, gõ DCROMO để nâng cấp Domain cho DC2
Click Next để tiếp tục

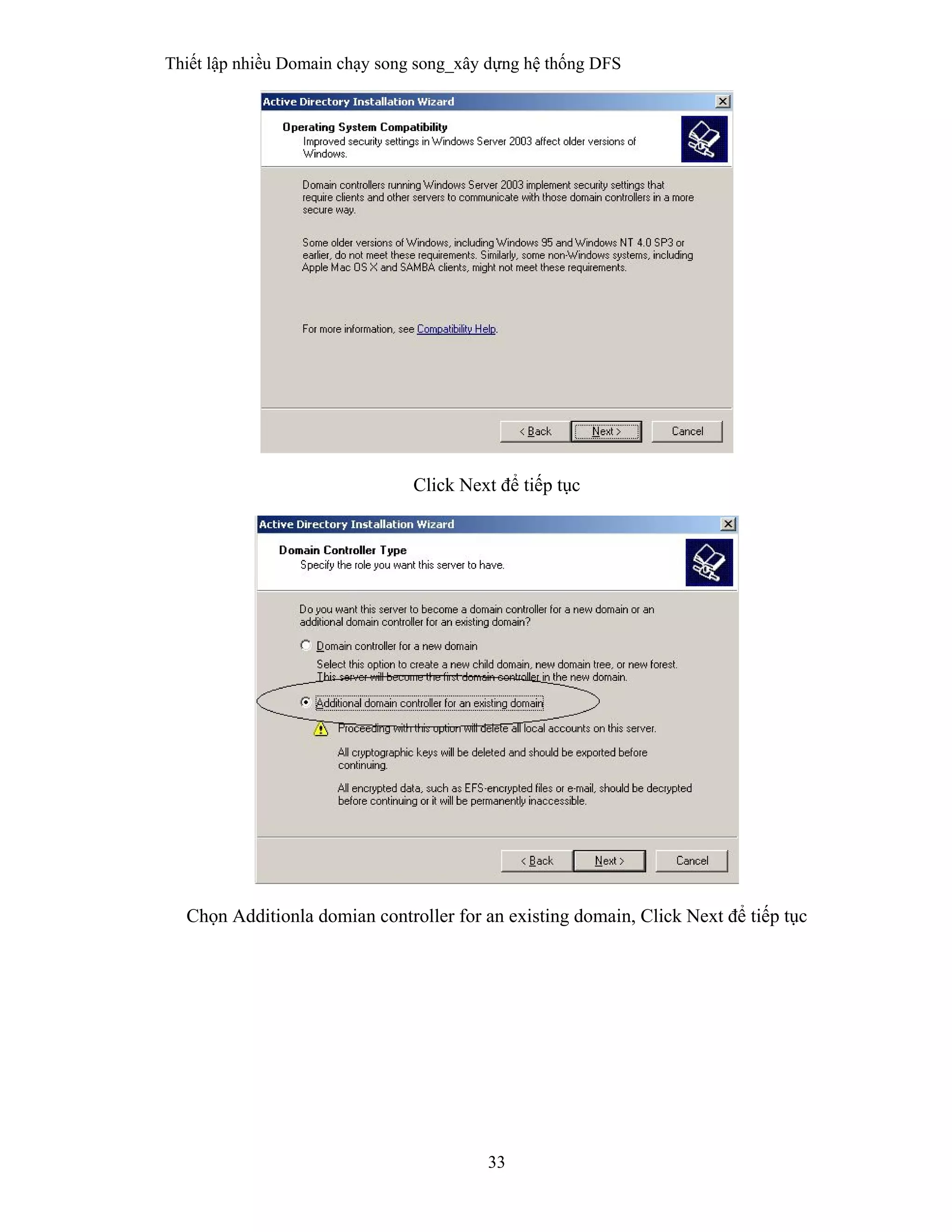

33. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
33
Click Next để tiếp tục
Chọn Additionla domian controller for an existing domain, Click Next để tiếp tục

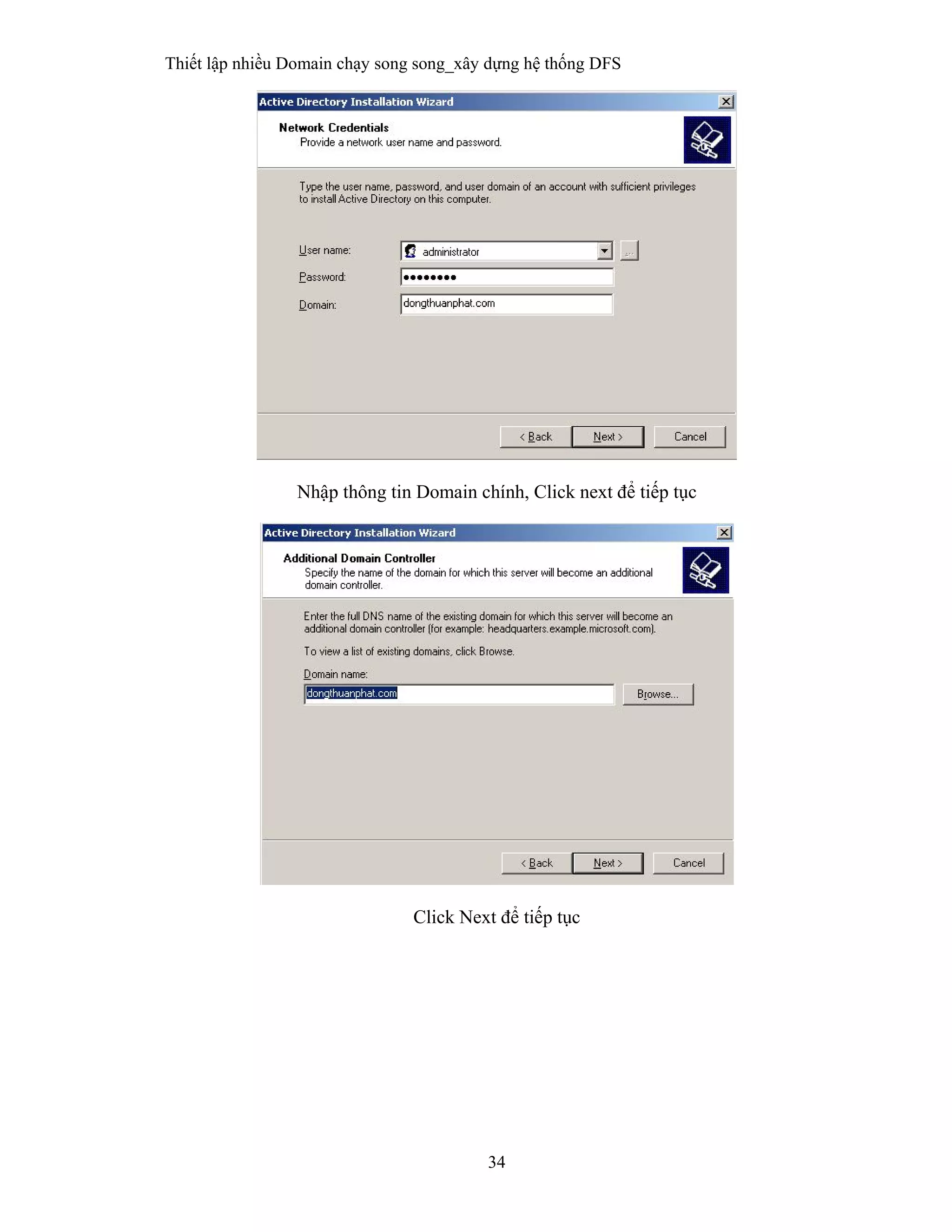

34. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
34
Nhập thông tin Domain chính, Click next để tiếp tục
Click Next để tiếp tục

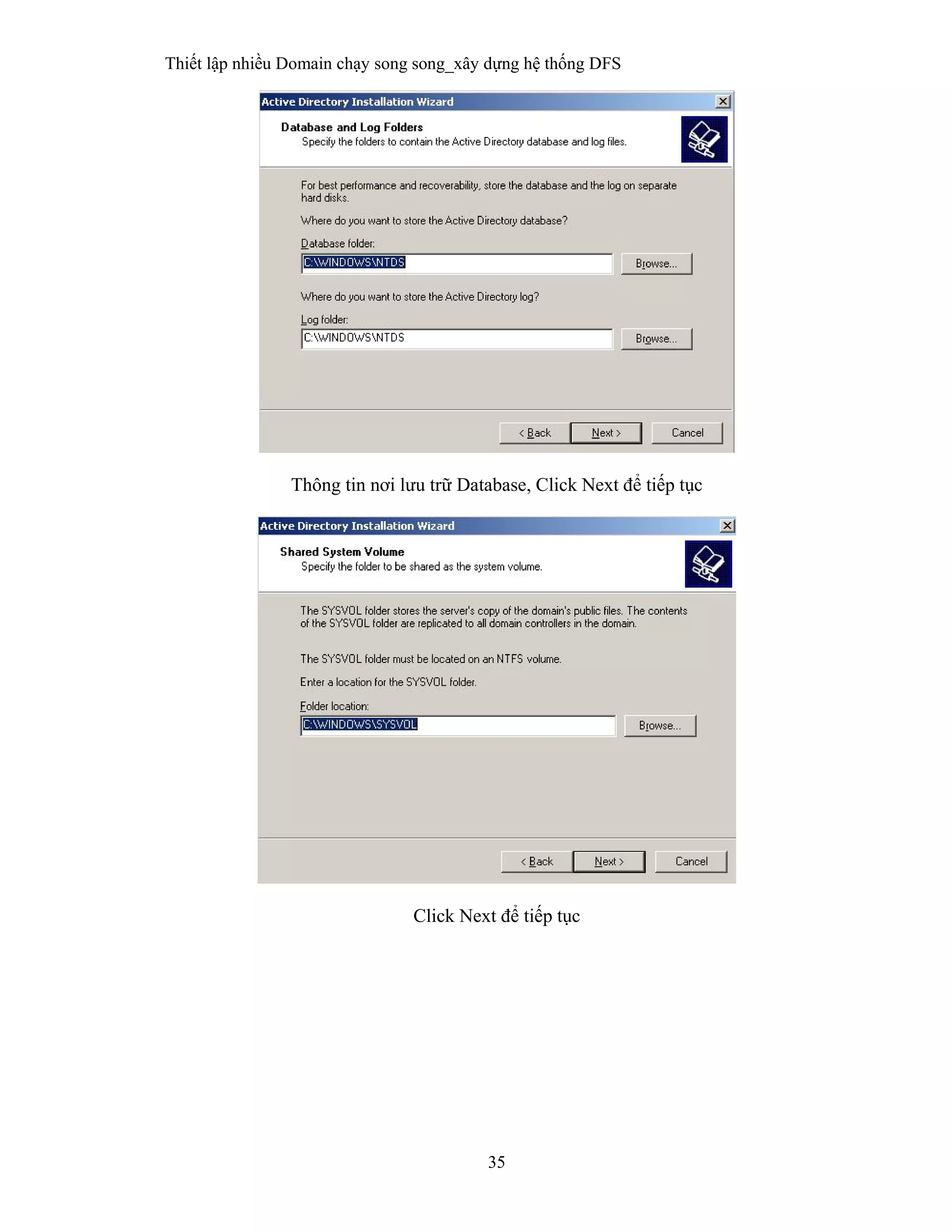

35. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
35
Thông tin nơi lưu trữ Database, Click Next để tiếp tục
Click Next để tiếp tục

36. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
36

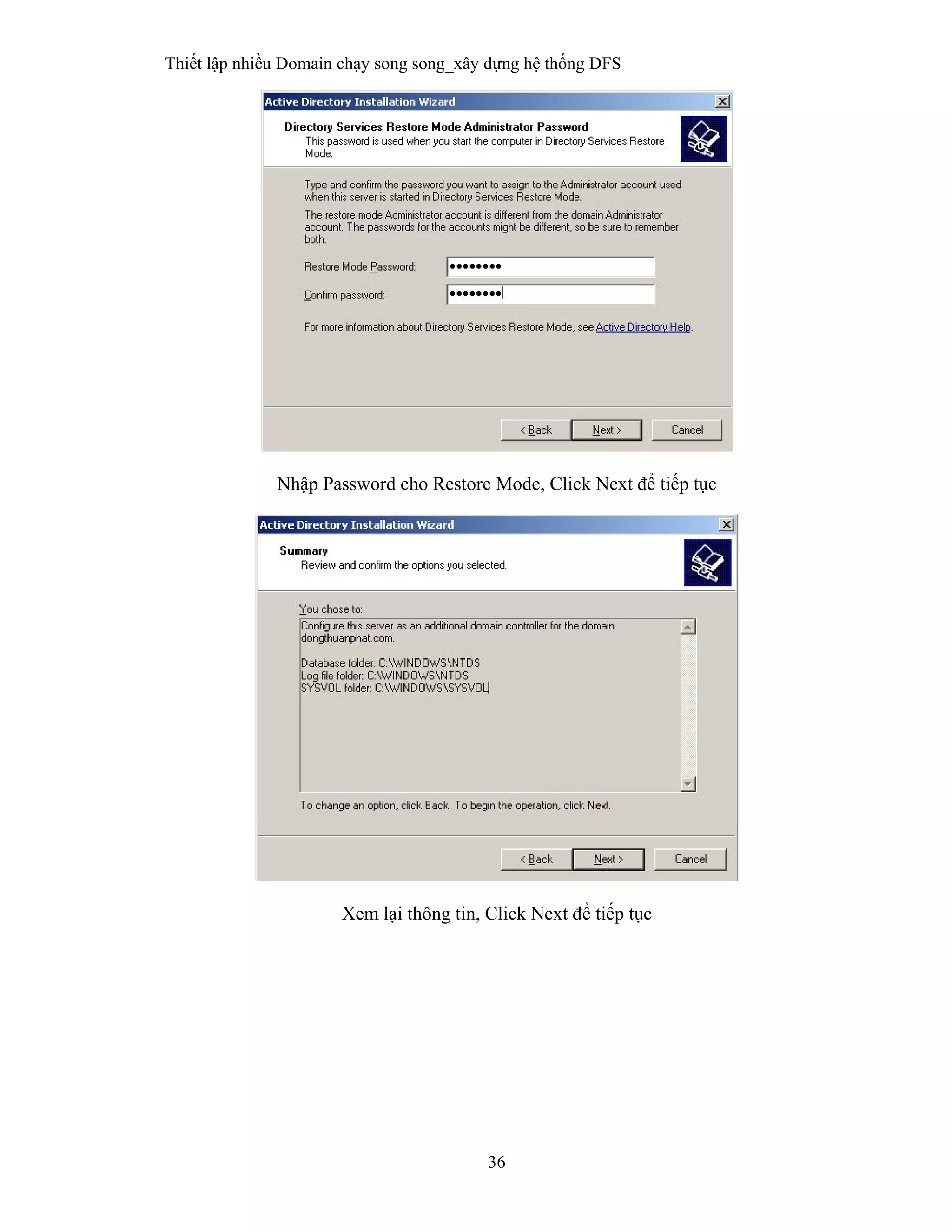

Nhập Password cho Restore Mode, Click Next để tiếp tục
Xem lại thông tin, Click Next để tiếp tục

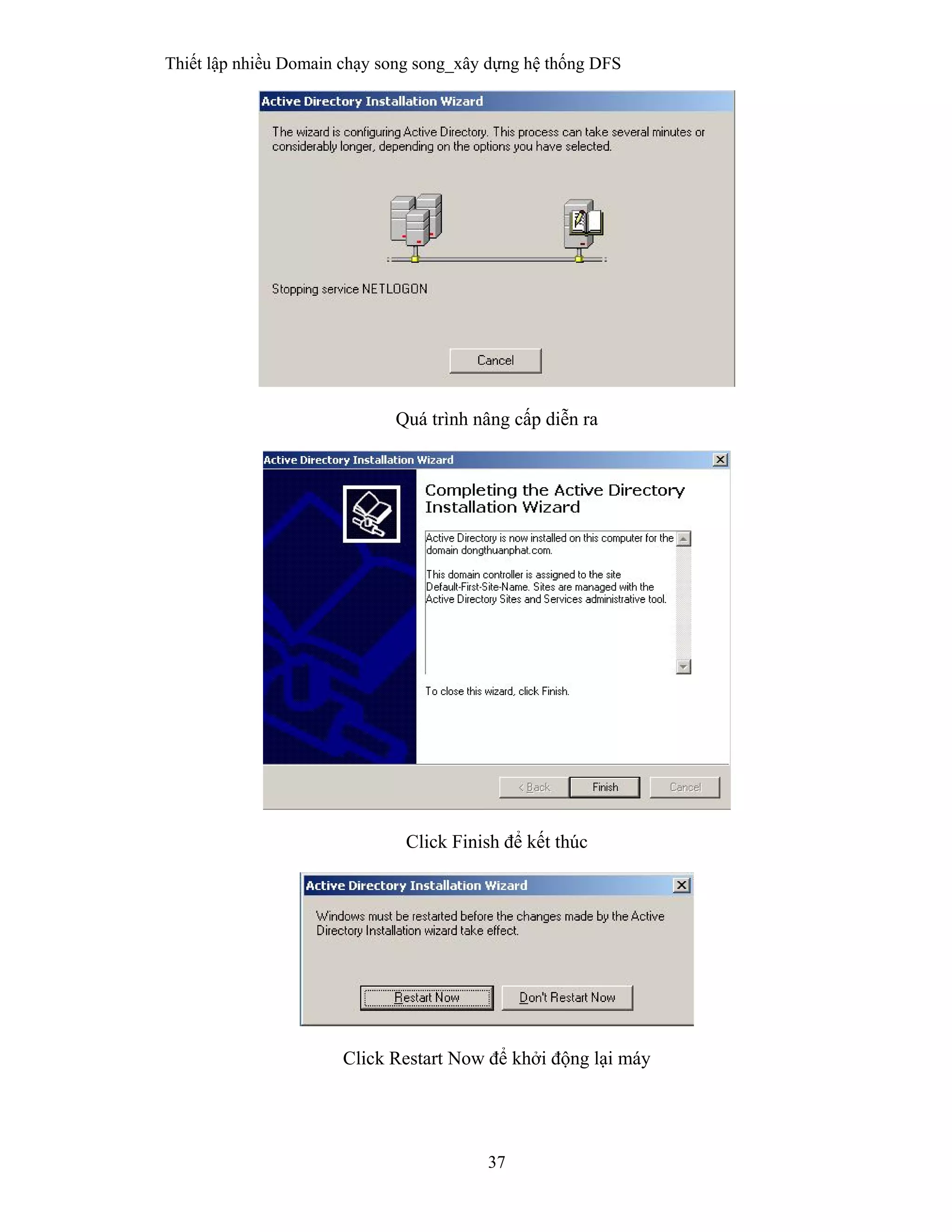

37. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
37
Quá trình nâng cấp diễn ra
Click Finish để kết thúc
Click Restart Now để khởi động lại máy

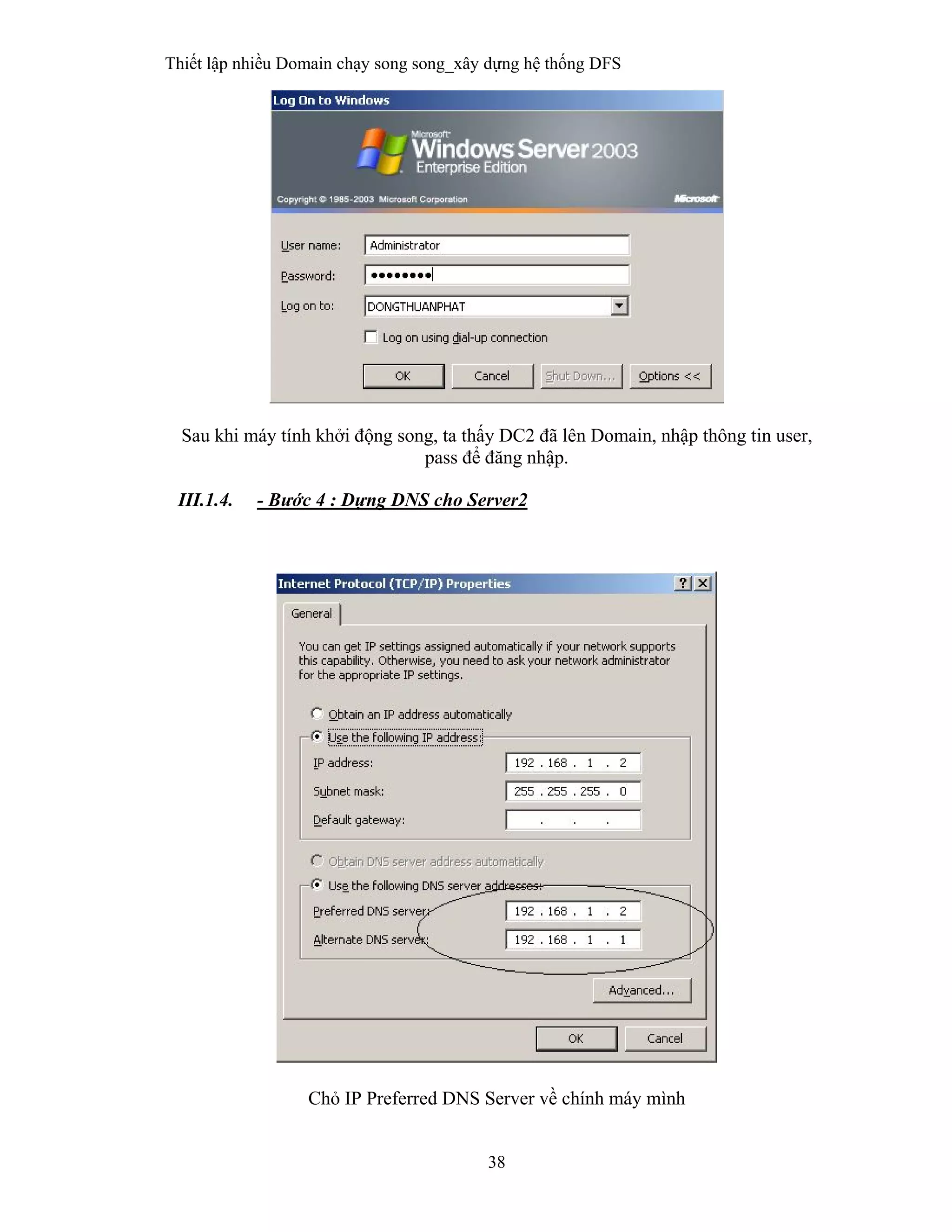

38. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
38
Sau khi máy tính khởi động song, ta thấy DC2 đã lên Domain, nhập thông tin user,
pass để đăng nhập.
III.1.4. - Bước 4 : Dựng DNS cho Server2
Chỏ IP Preferred DNS Server về chính máy mình

39. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
39
Ta tiến hành cài đặt DNS cho Domain 2, Các bước cài đặt DNS tương tự như trên
(Vào Add/Remove Program, Network Services, chọn DNS…)
Tạo các Zone, Point tương ứng, cách làm tương tự như trên
Chuyển sang Primary zone
Sau khi thực hiện, ta sẽ có được DNS bên DC2 giống như bên DC1

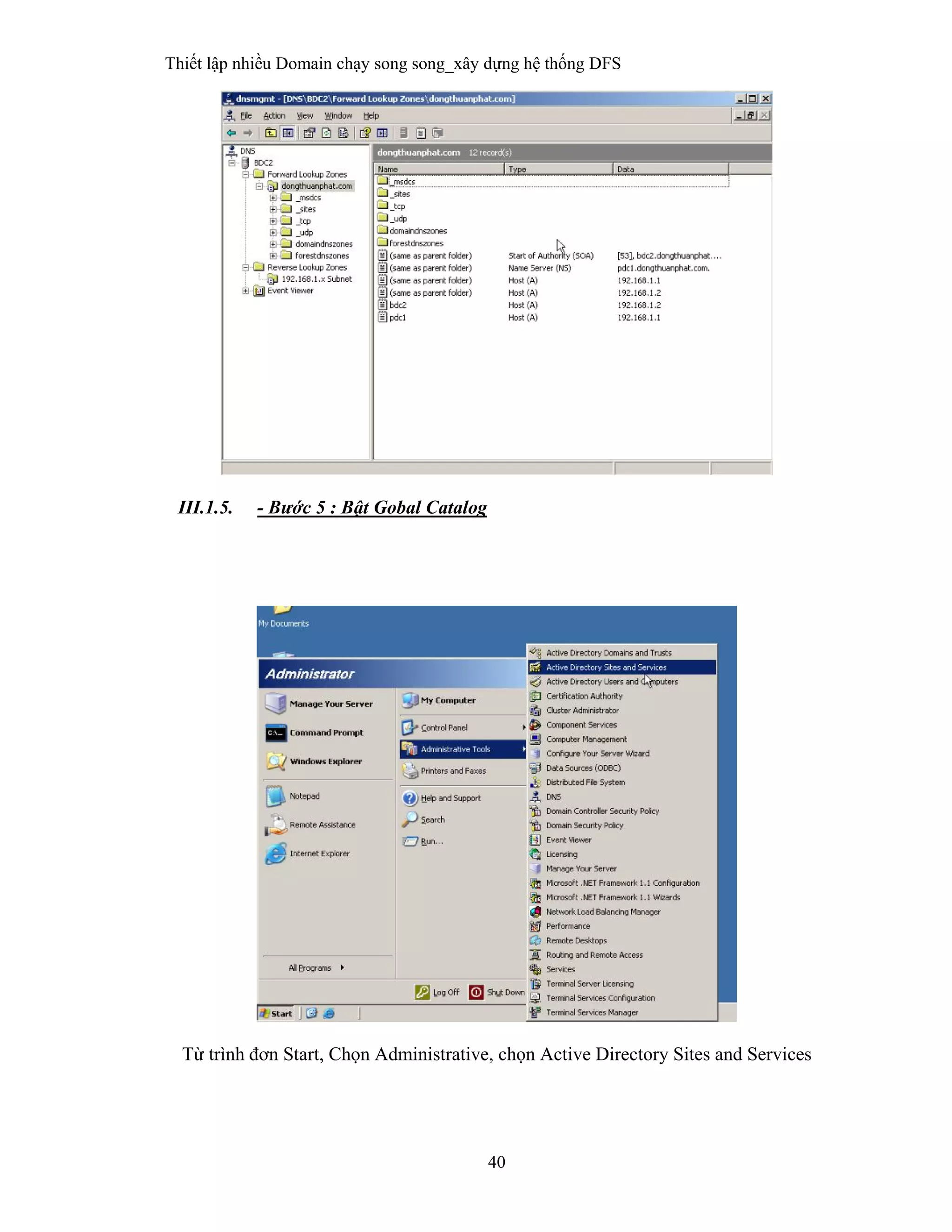

40. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
40
III.1.5. - Bước 5 : Bật Gobal Catalog
Từ trình đơn Start, Chọn Administrative, chọn Active Directory Sites and Services

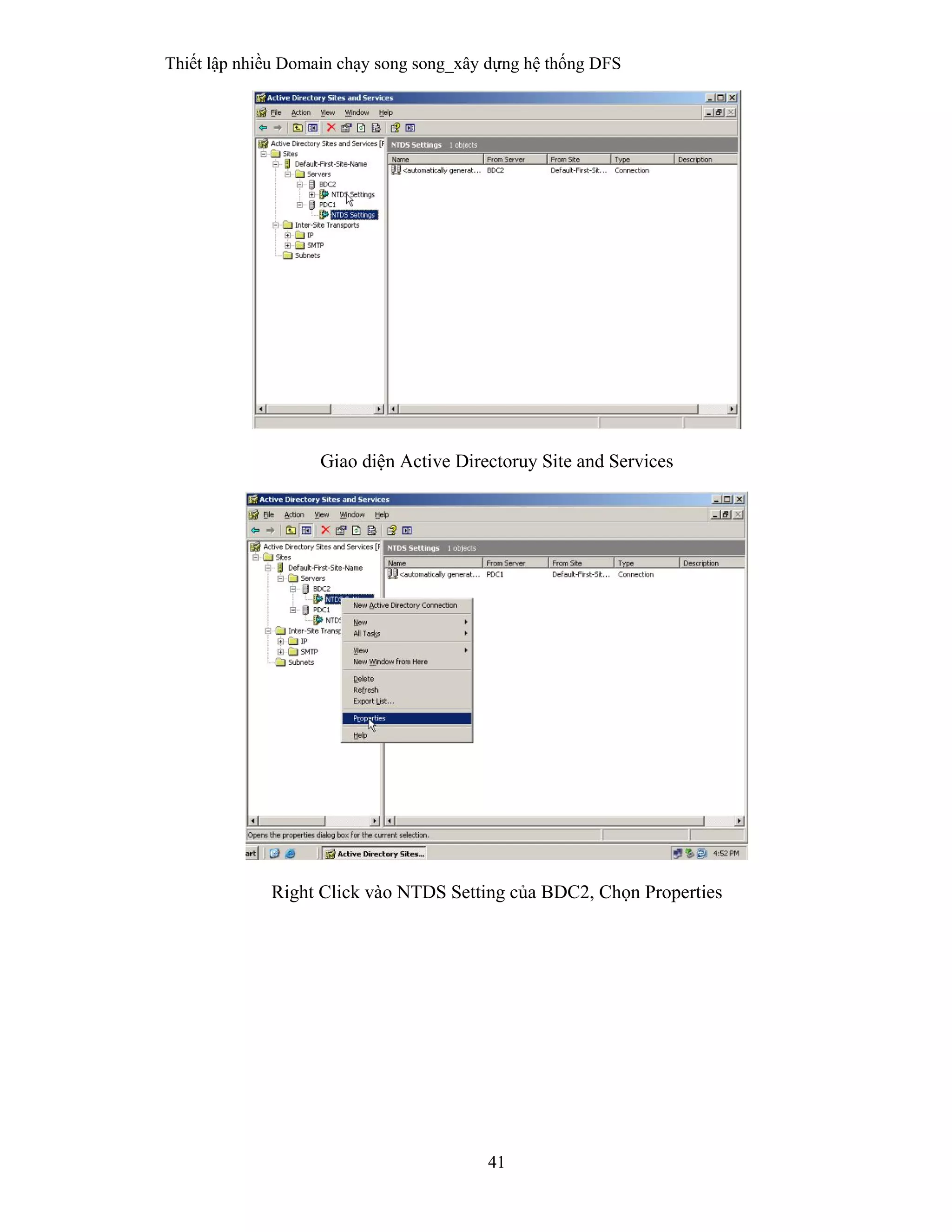

41. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
41
Giao diện Active Directoruy Site and Services
Right Click vào NTDS Setting của BDC2, Chọn Properties

42. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
42
Chọn Global Catalog, Apply, OK
Tương tự Right Click vào NTDS Setting của PDC1, Chọn Properties

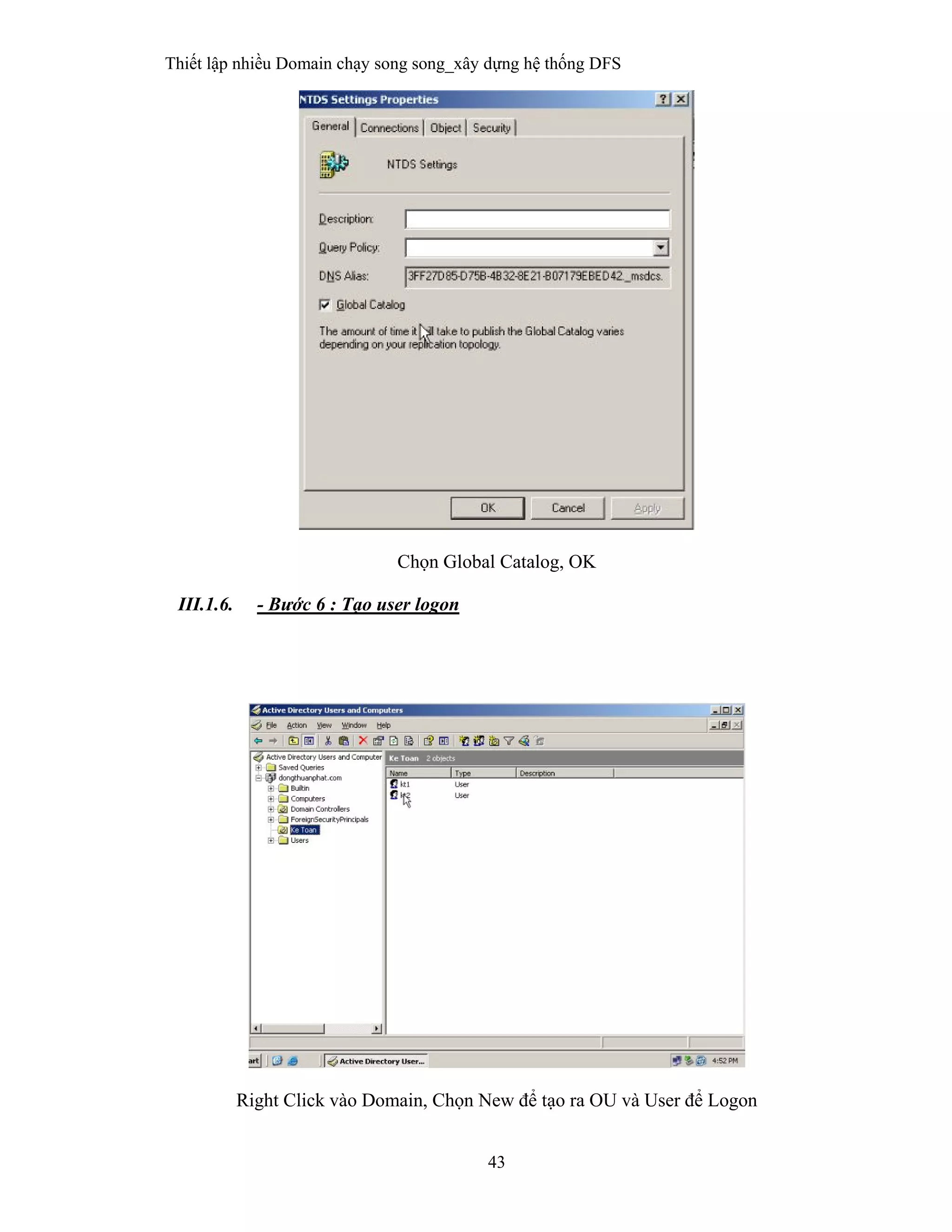

43. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
43
Chọn Global Catalog, OK
III.1.6. - Bước 6 : Tạo user logon
Right Click vào Domain, Chọn New để tạo ra OU và User để Logon

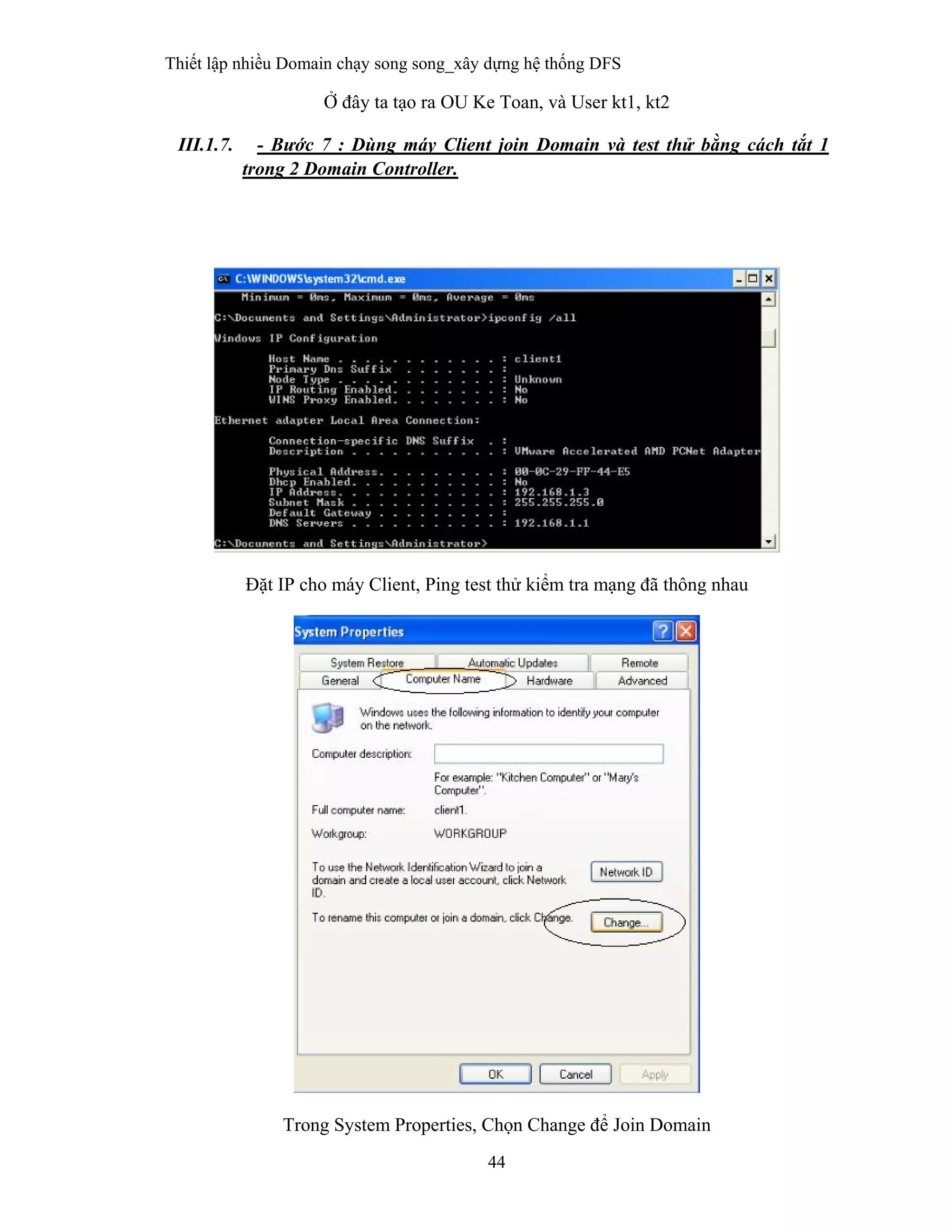

44. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
44
Ở đây ta tạo ra OU Ke Toan, và User kt1, kt2
III.1.7. - Bước 7 : Dùng máy Client join Domain và test thử bằng cách tắt 1
trong 2 Domain Controller.
Đặt IP cho máy Client, Ping test thử kiểm tra mạng đã thông nhau
Trong System Properties, Chọn Change để Join Domain

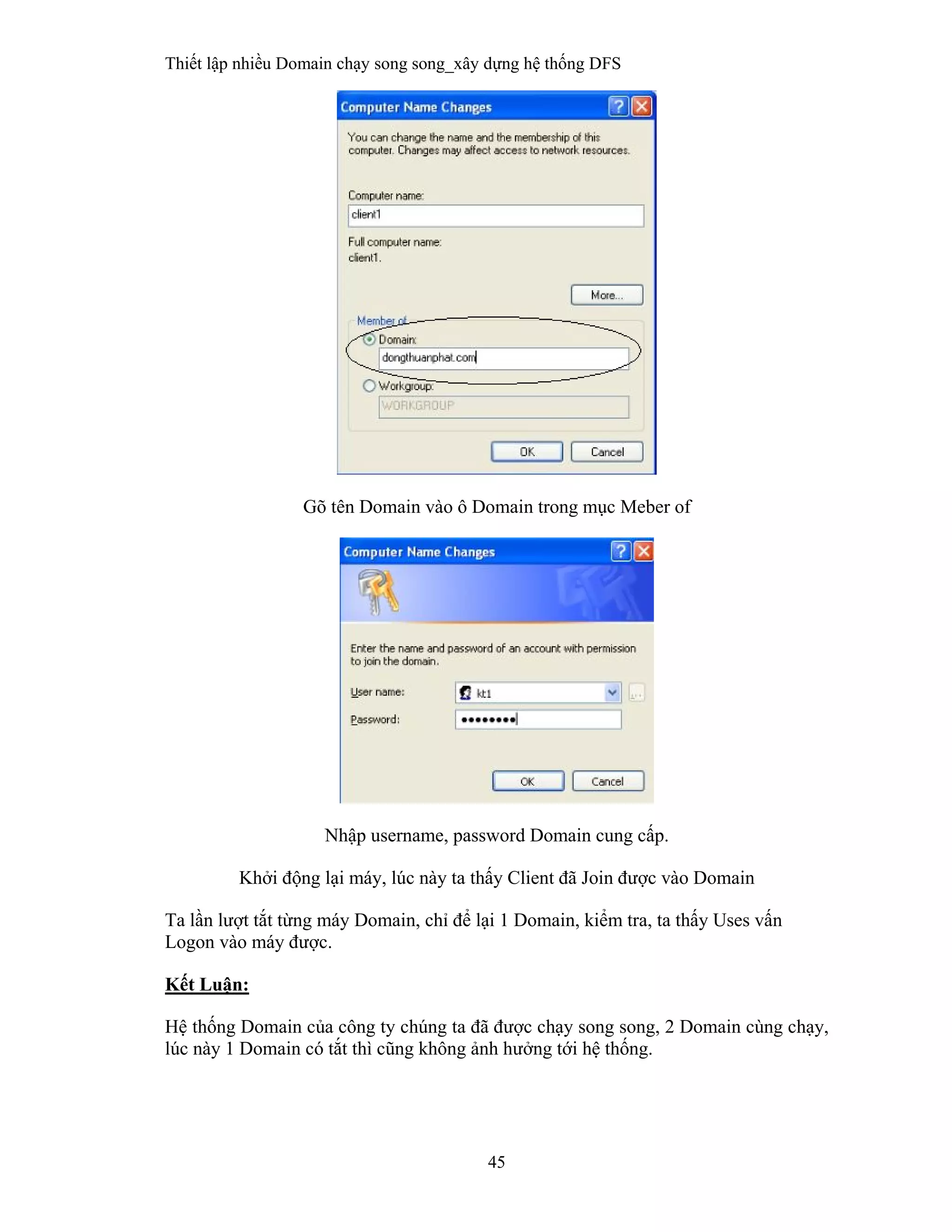

45. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
45
Gõ tên Domain vào ô Domain trong mục Meber of
Nhập username, password Domain cung cấp.
Khởi động lại máy, lúc này ta thấy Client đã Join được vào Domain
Ta lần lượt tắt từng máy Domain, chỉ để lại 1 Domain, kiểm tra, ta thấy Uses vấn
Logon vào máy được.
Kết Luận:
Hệ thống Domain của công ty chúng ta đã được chạy song song, 2 Domain cùng chạy,
lúc này 1 Domain có tắt thì cũng không ảnh hưởng tới hệ thống.

46. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
46
III.2. Hệ thống file phân tán (Distributed file system - DFS)
Sau khi đã thiết lập 2 DC chạy song song, thì khi 1 trong 2 DC này chết, thì user vẫn
logon vào Domain bình thường. Nhưng nhu cầu của doanh nghiệp không dừng tại đây,
yêu cầu mới được đặt ra:
- Xây dựng một hệ thống thư mục sao cho việc truy xuất dữ liệu của user không bị phụ
thuộc vào nơi chưa thư mục đó nhằm mục đích dễ bảo trì hệ thống.
- Các File server load balancing với nhau
- Nếu có 1 File server chết vẫn không ảnh hưởng đến user
Và để đáp ứng được nhu cầu của doanh nghiệp, thì Distributed file system (DFS)
được sử dụng
Để thực hiện được DFS ta phải qua 5 bước:
Bước 1: Trên server1, tạo thư mục(trên 1 ổ dĩa bất kỳ) chứa các thành phần cấu tạo
RootDFS, và thư mục (DATA )chứa dữ liệu cho user dùng(share 2 thư mục này)
Bước 2: Trên server2, tạo thư muc BackupRootDFS,và thư mục BackupDATA (trên ỗ
dĩa bất kỳ).
Bước 3: Sử dụng distributed file system để cấu hình root, và tạo link cho thư mục data.
Bước 4: Client Map thư mục data về xài, test thử bàng cách tạo file, lưu file và sửa file
và ta thấy các file đều được lưu ở 2 server.
Bước 5: Tắt 1 trong 2 DC mà client vẫn không biết và sữ dụng thư mục Map bình
thường.
III.2.1. Bước 1:

47. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
47

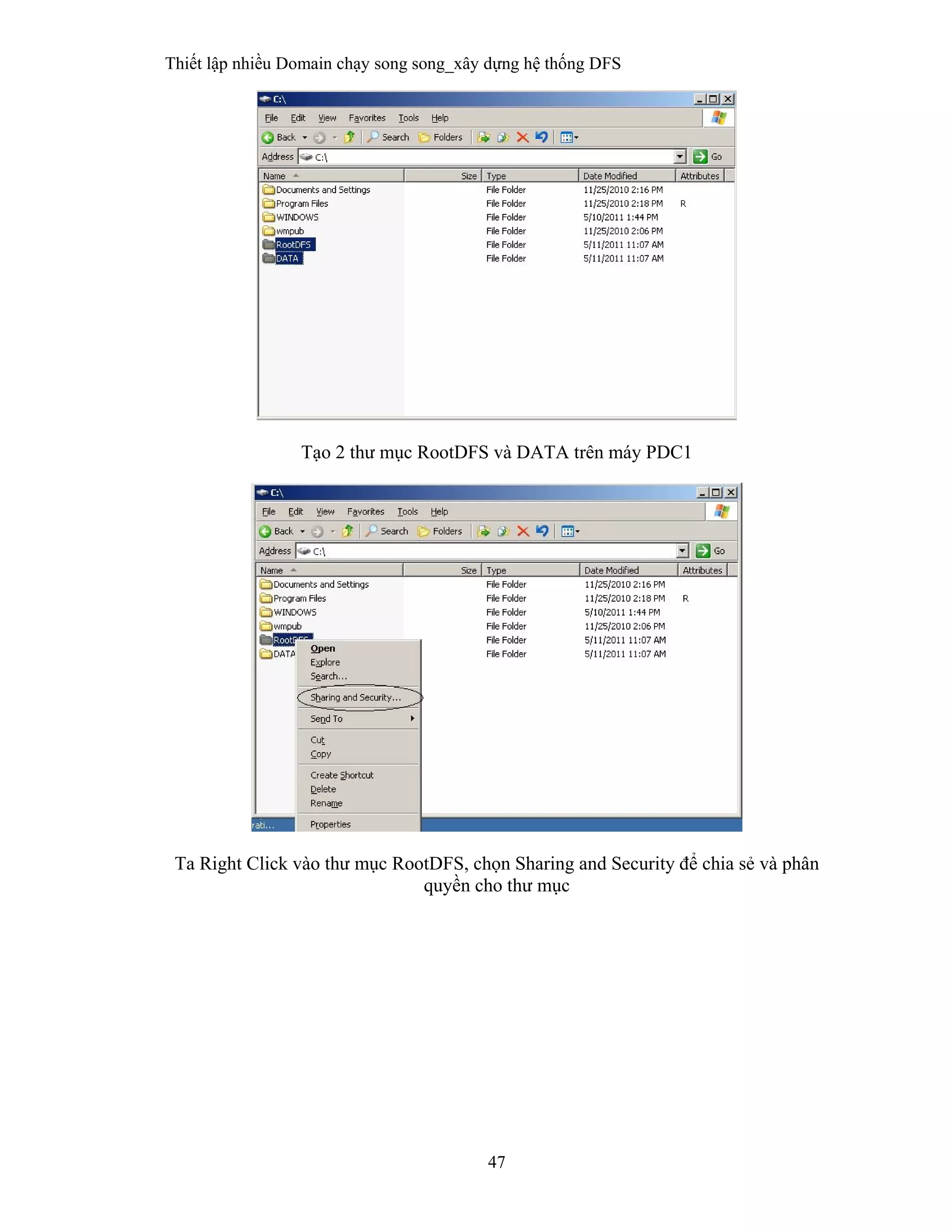

Tạo 2 thư mục RootDFS và DATA trên máy PDC1
Ta Right Click vào thư mục RootDFS, chọn Sharing and Security để chia sẻ và phân
quyền cho thư mục

48. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
48

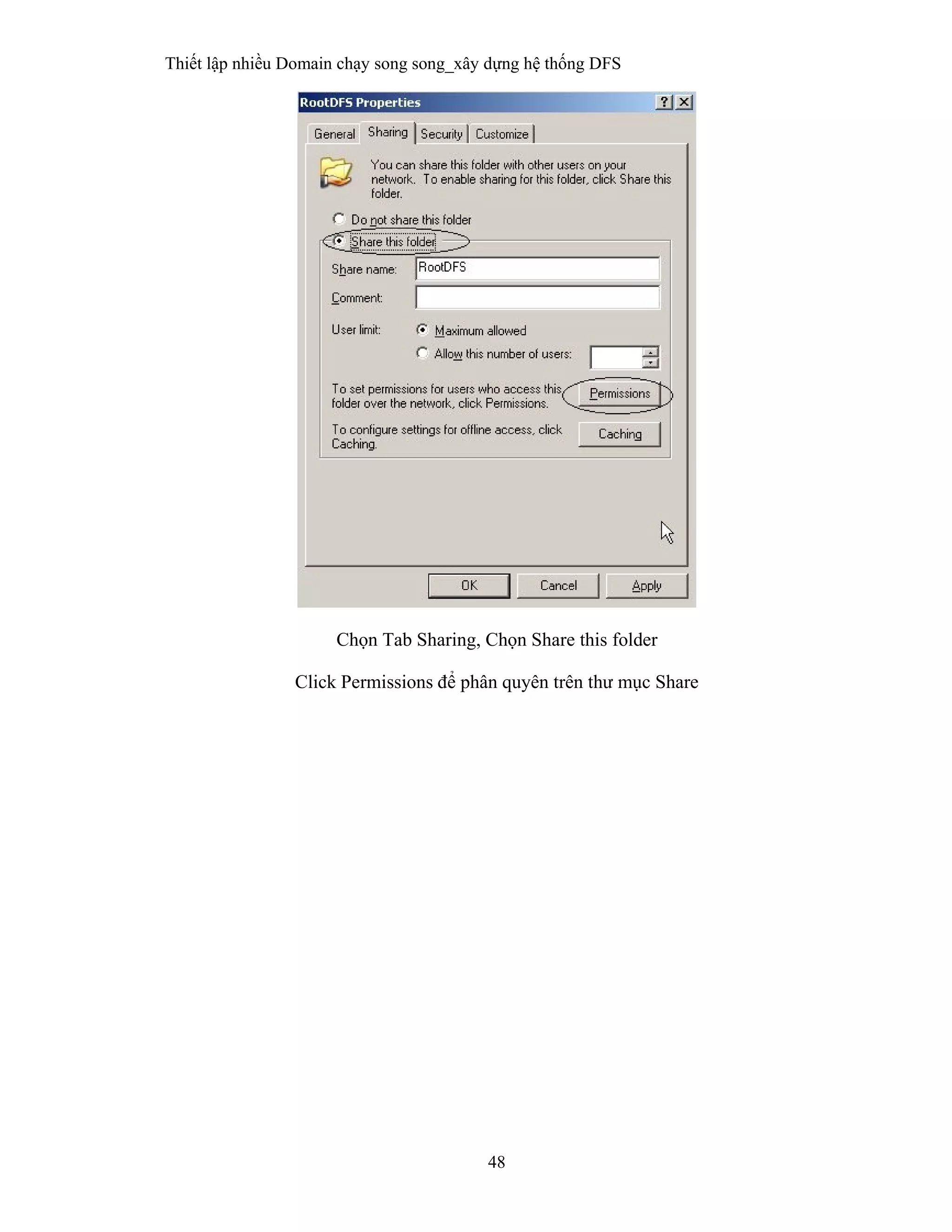

Chọn Tab Sharing, Chọn Share this folder
Click Permissions để phân quyên trên thư mục Share

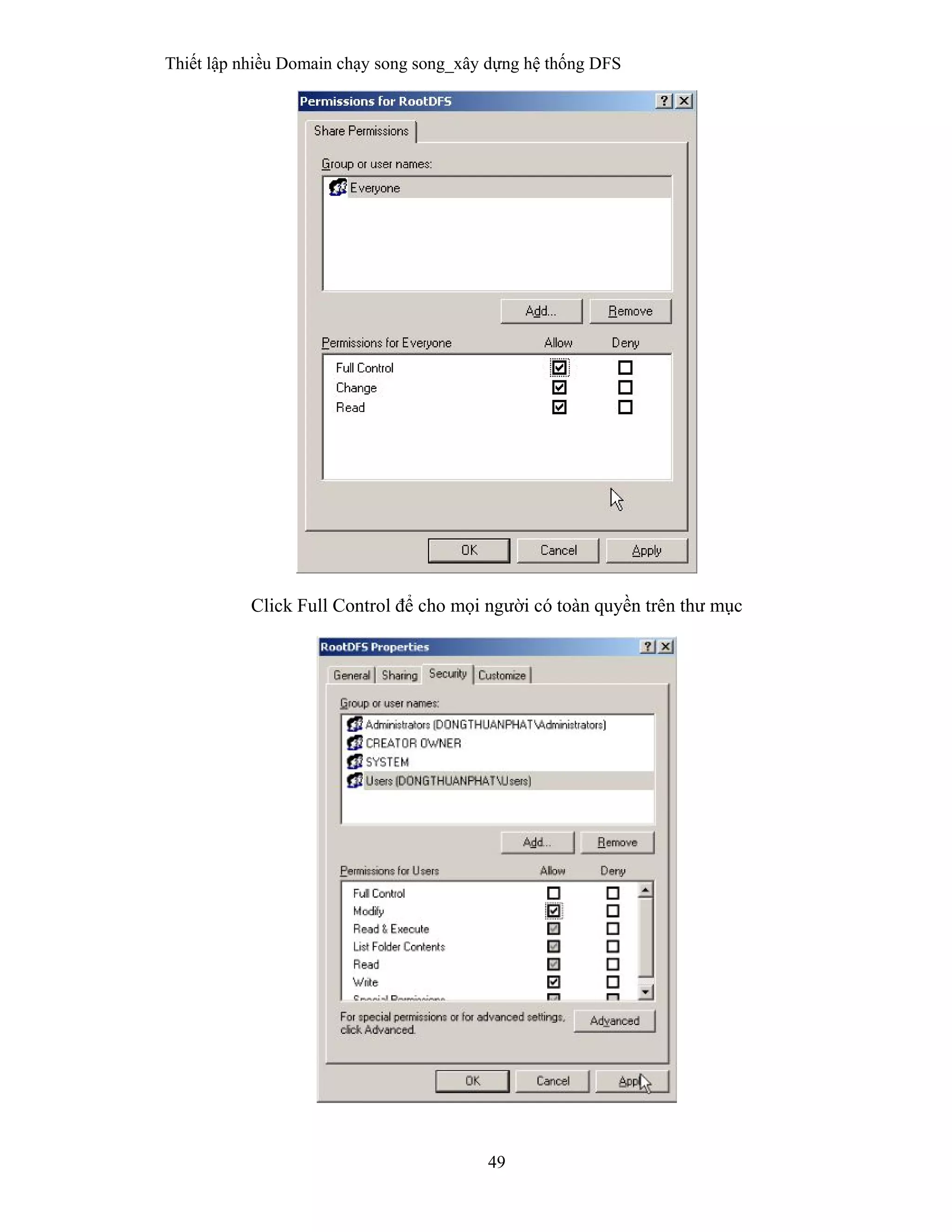

49. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
49
Click Full Control để cho mọi người có toàn quyền trên thư mục

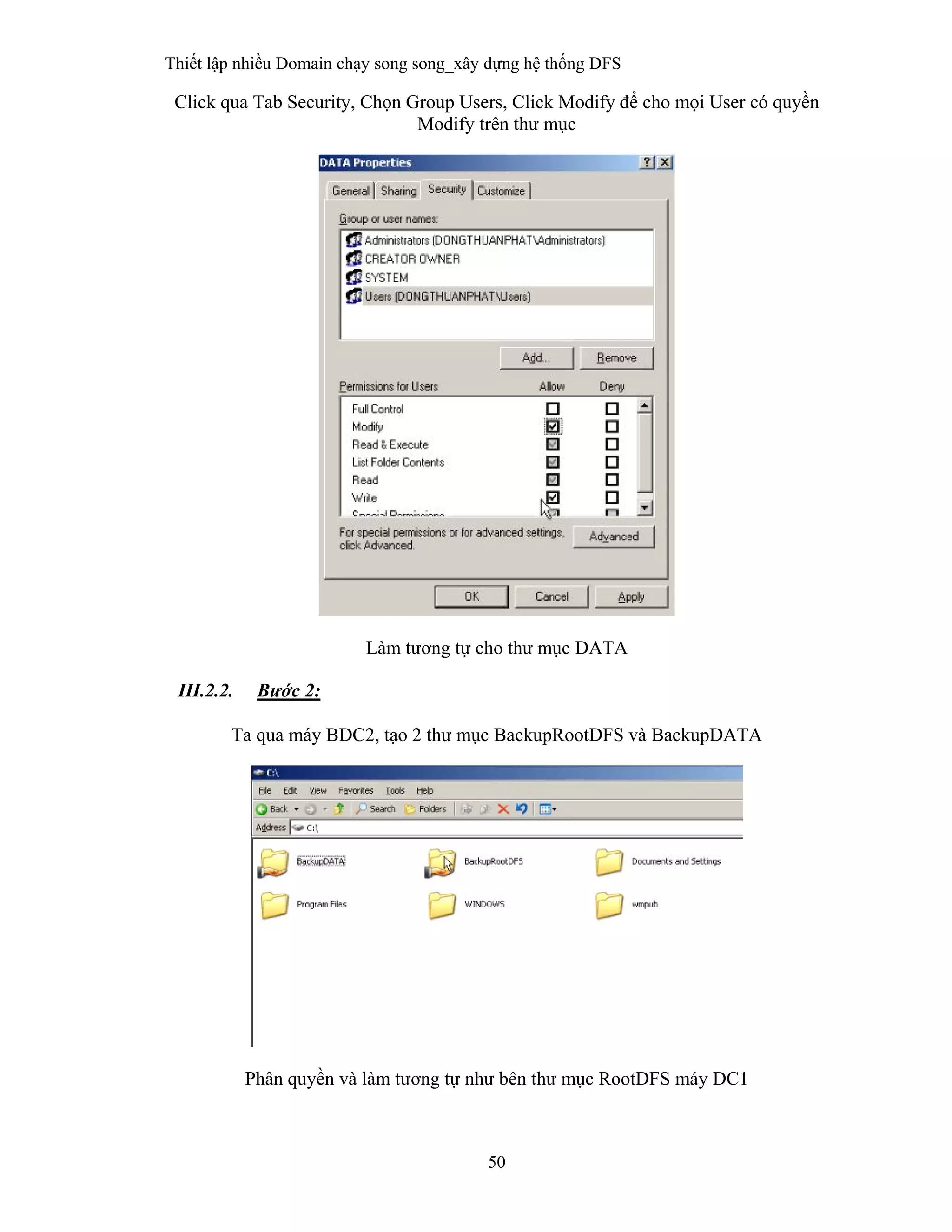

50. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
50
Click qua Tab Security, Chọn Group Users, Click Modify để cho mọi User có quyền
Modify trên thư mục
Làm tương tự cho thư mục DATA
III.2.2. Bước 2:
Ta qua máy BDC2, tạo 2 thư mục BackupRootDFS và BackupDATA
Phân quyền và làm tương tự như bên thư mục RootDFS máy DC1

51. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
51
III.2.3. Bước 3: Cấu hình cho DFS:
Từ trình đơn Start, Adminstrator Tools, chọn Distributied File System
Right Click vào Distributed File System, chọn New Root…

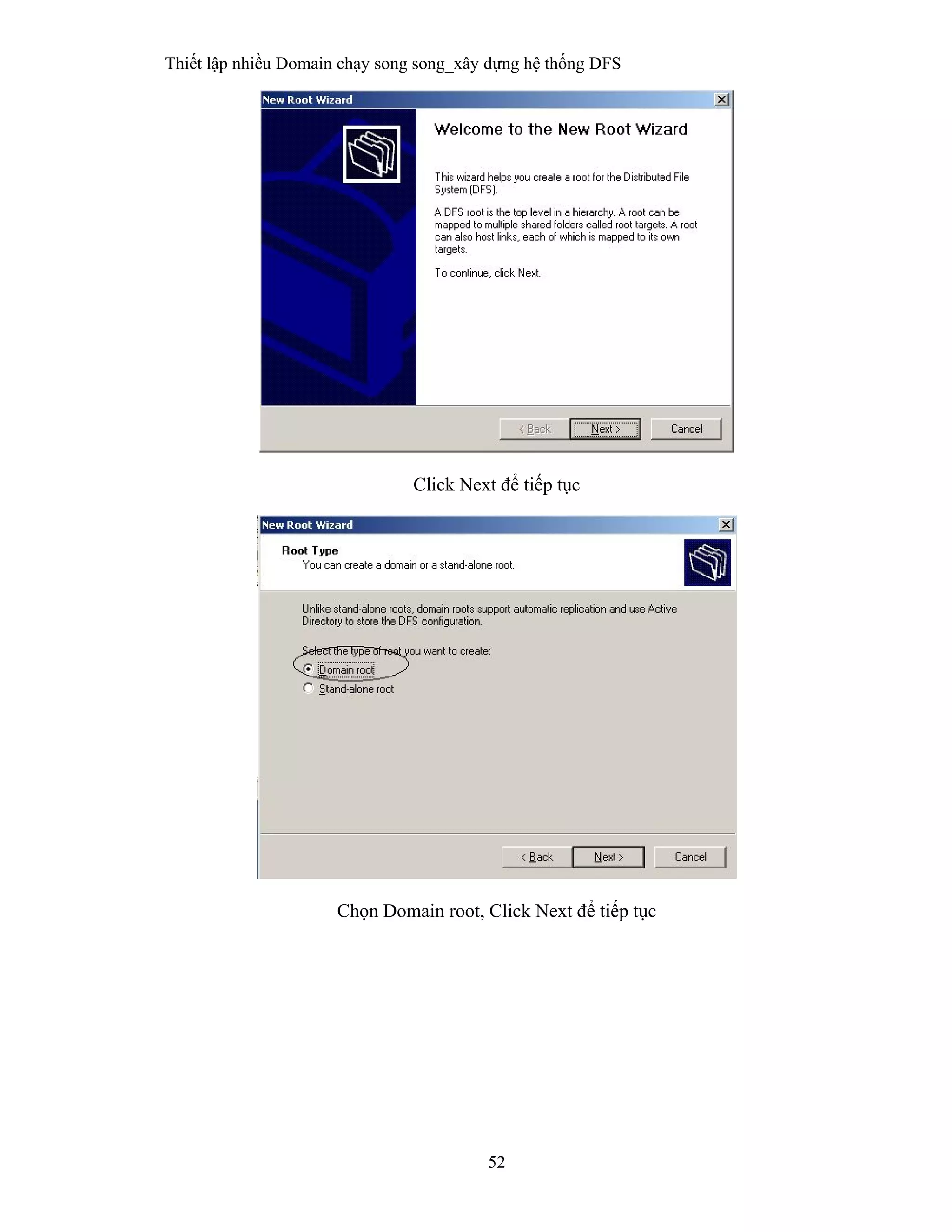

52. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
52
Click Next để tiếp tục
Chọn Domain root, Click Next để tiếp tục

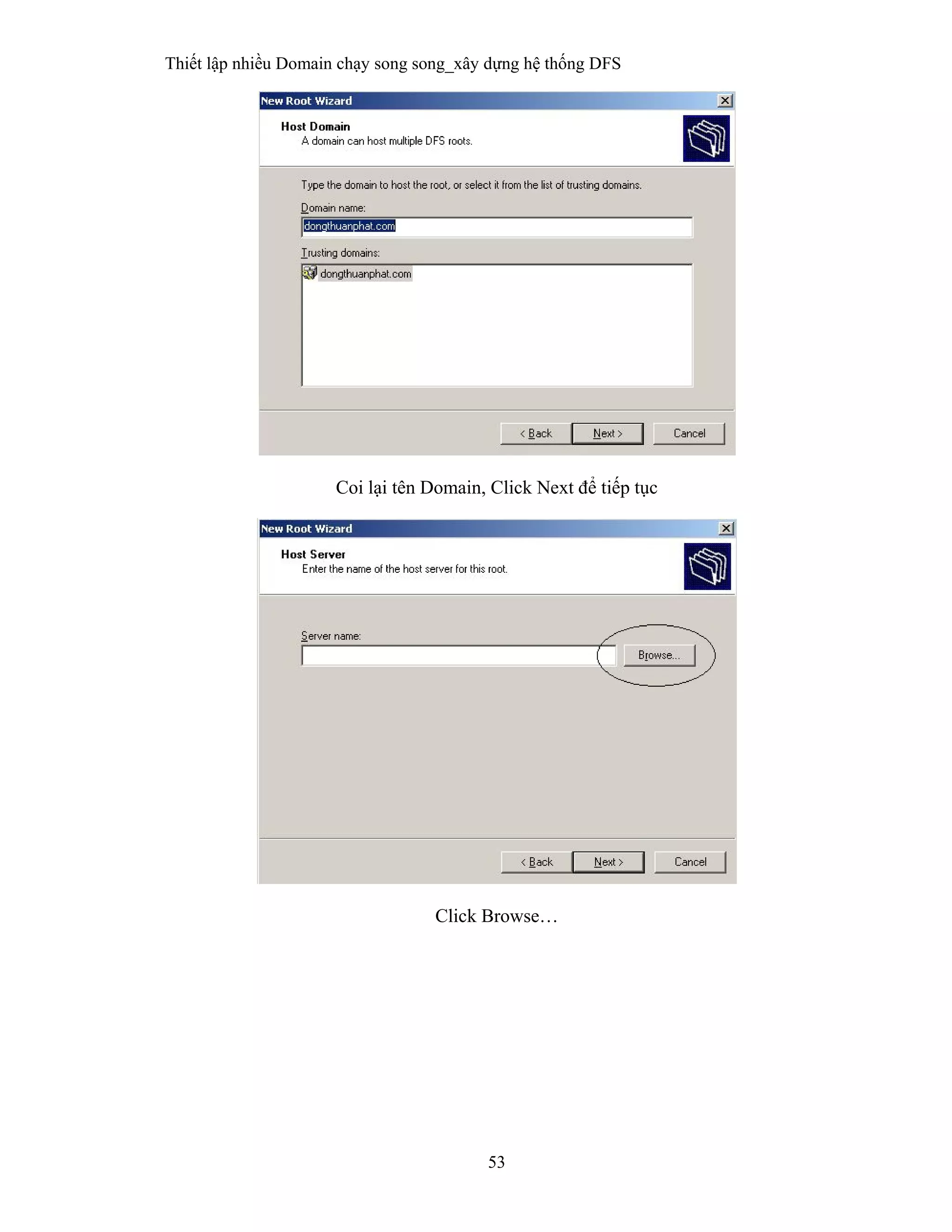

53. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
53
Coi lại tên Domain, Click Next để tiếp tục
Click Browse…

54. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
54

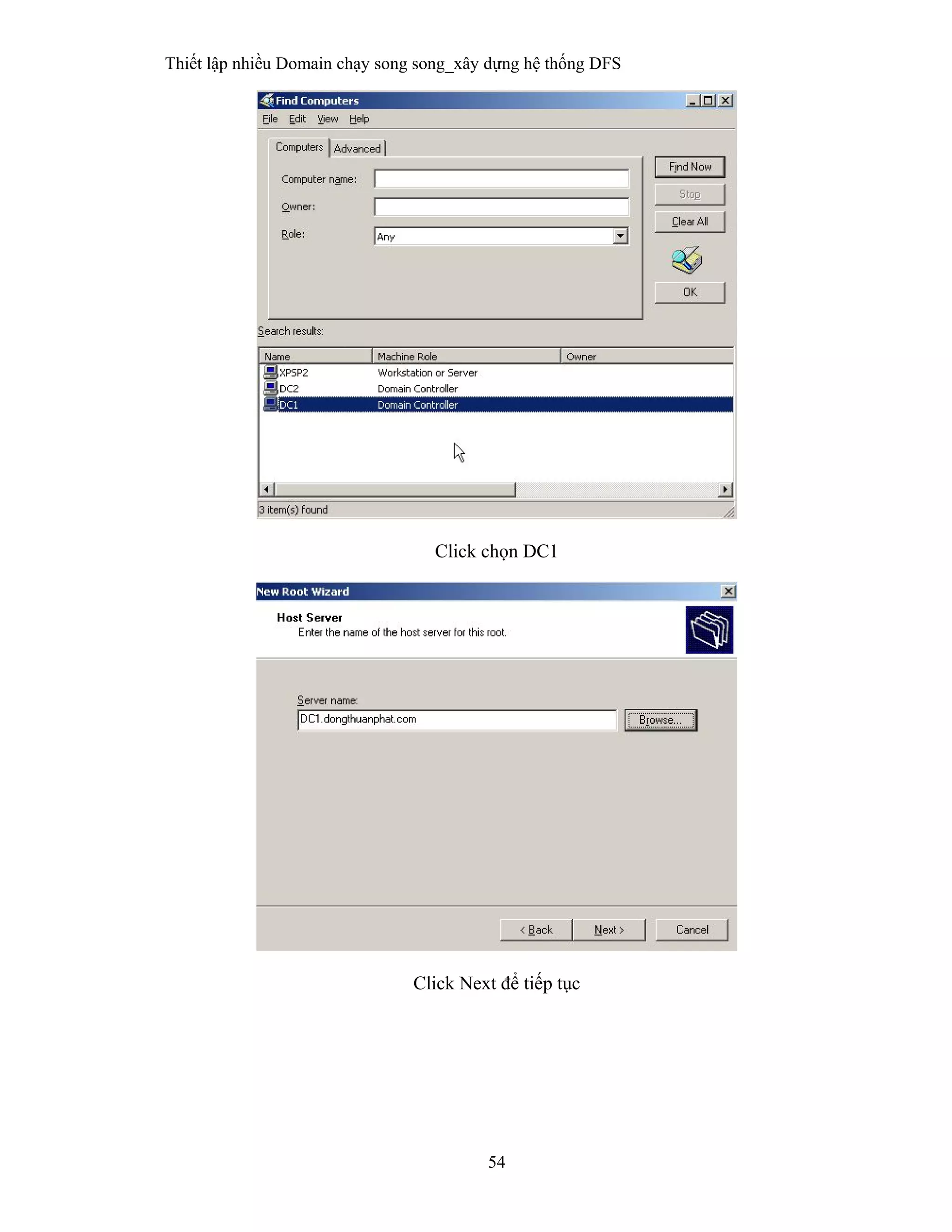

Click chọn DC1
Click Next để tiếp tục

55. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
55

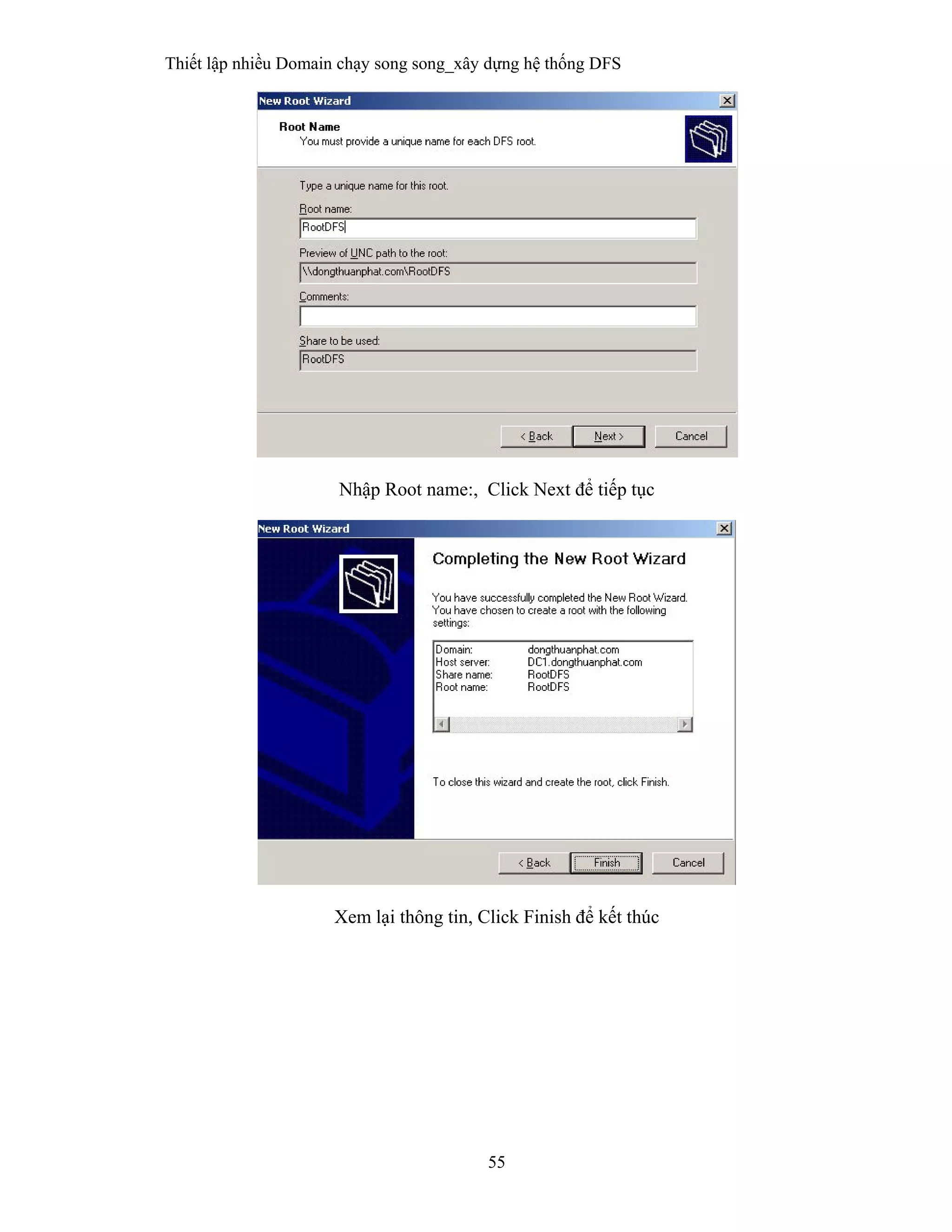

Nhập Root name:, Click Next để tiếp tục
Xem lại thông tin, Click Finish để kết thúc

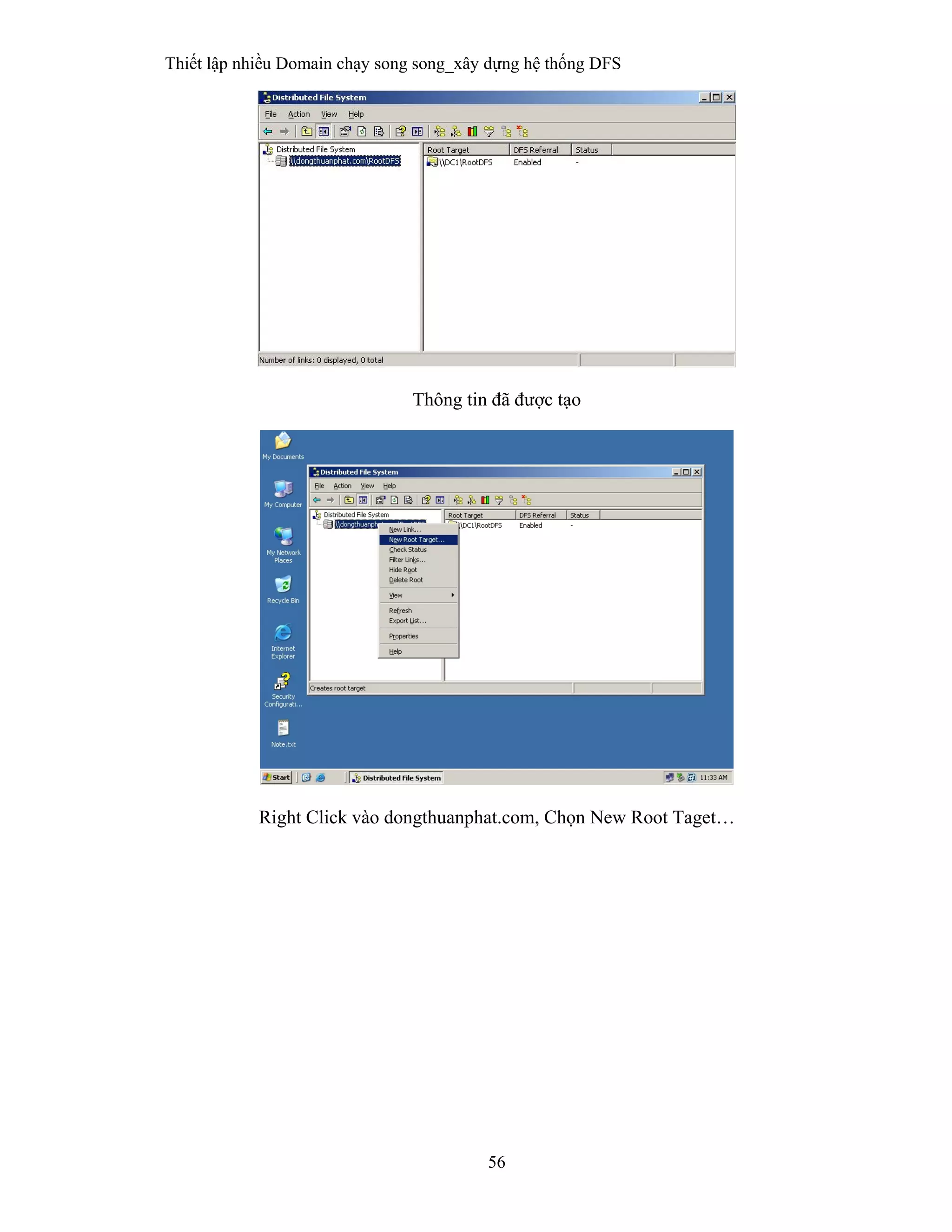

56. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
56
Thông tin đã được tạo
Right Click vào dongthuanphat.com, Chọn New Root Taget…

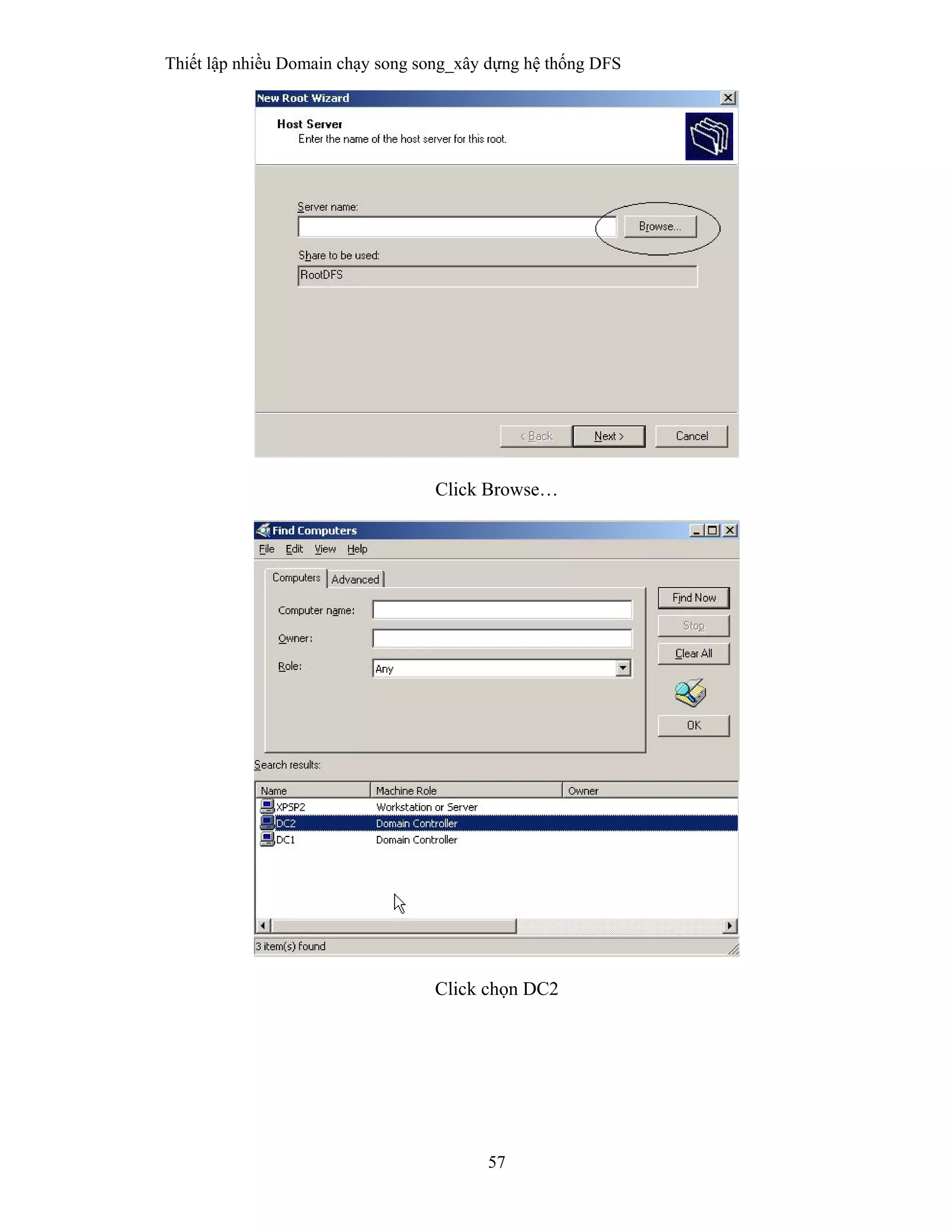

57. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
57
Click Browse…
Click chọn DC2

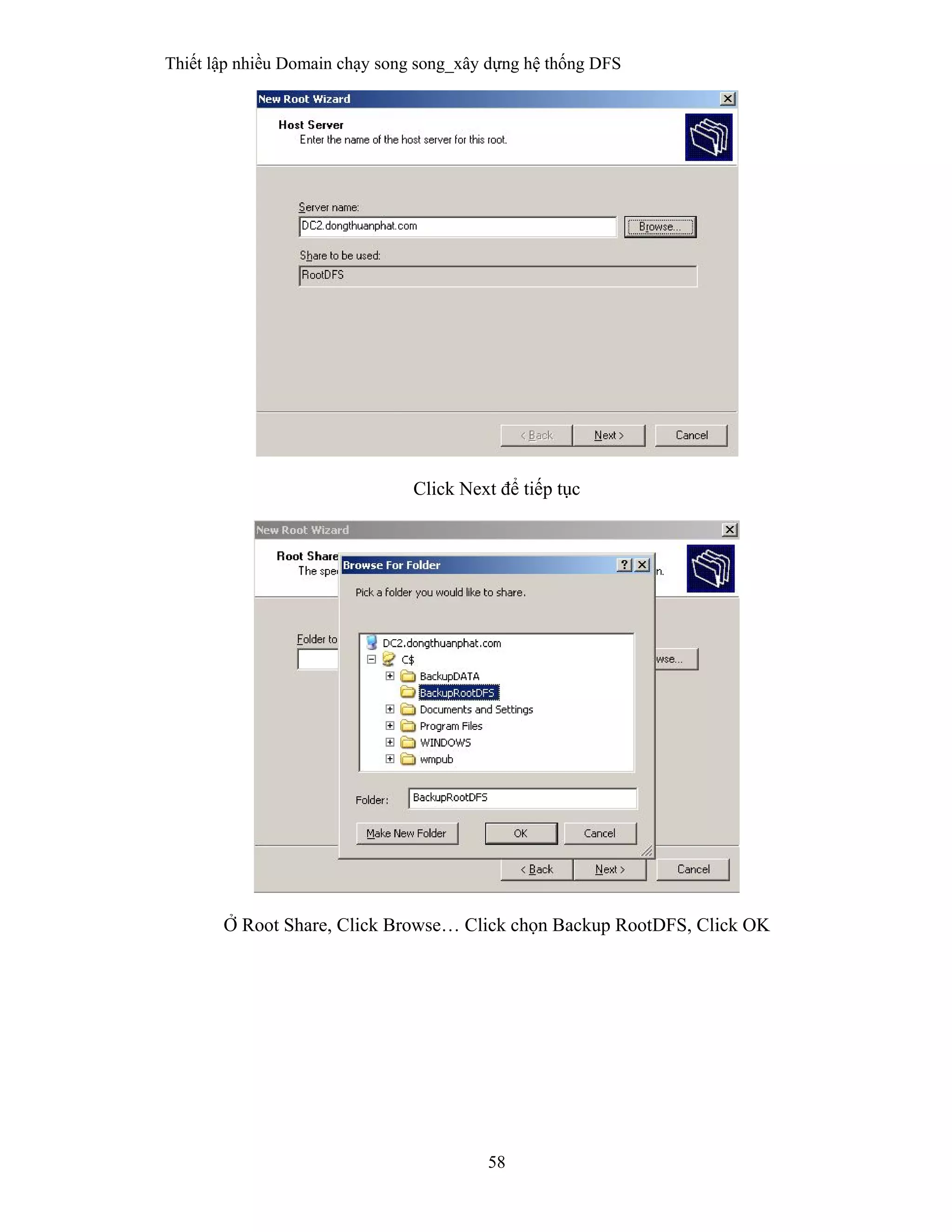

58. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
58
Click Next để tiếp tục
Ở Root Share, Click Browse… Click chọn Backup RootDFS, Click OK

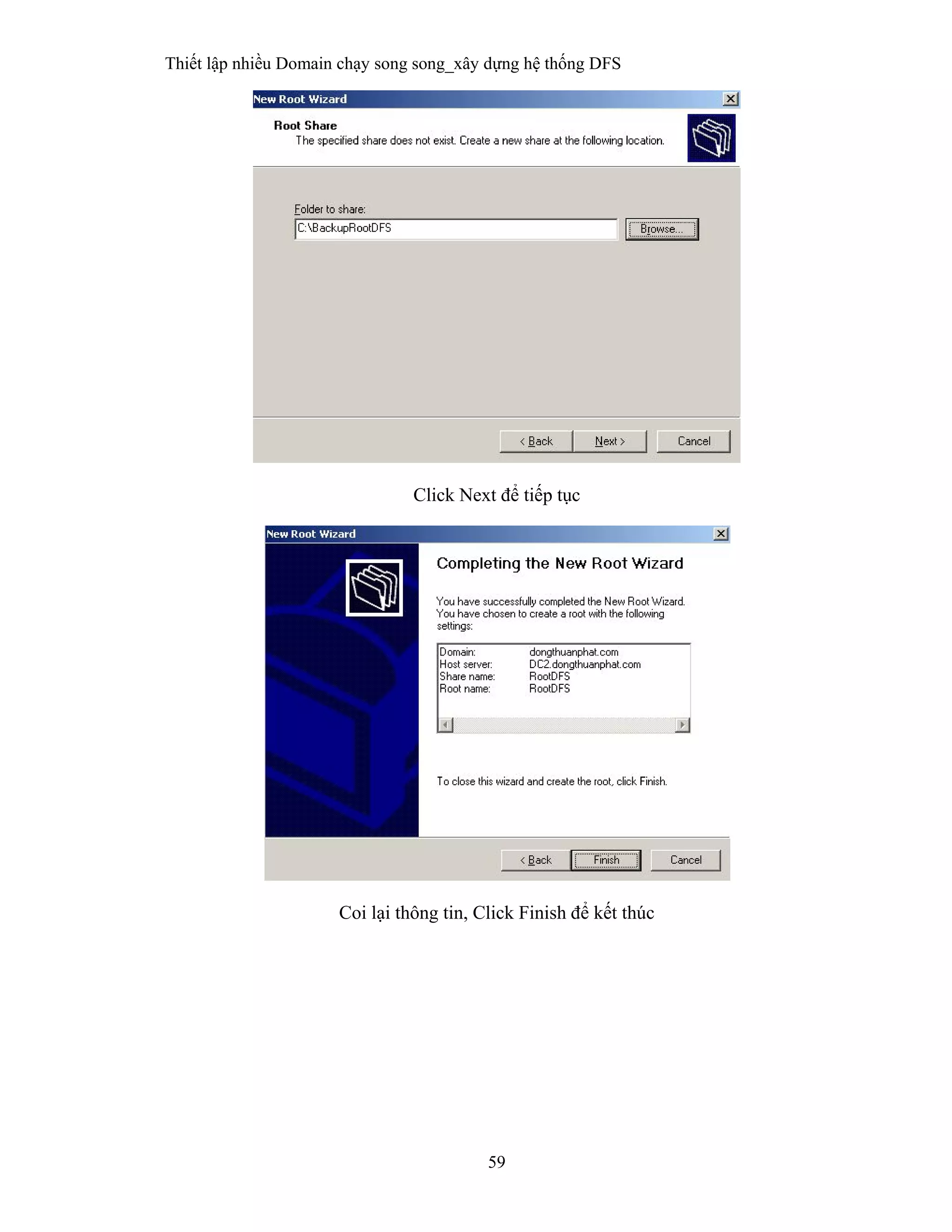

59. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
59
Click Next để tiếp tục
Coi lại thông tin, Click Finish để kết thúc

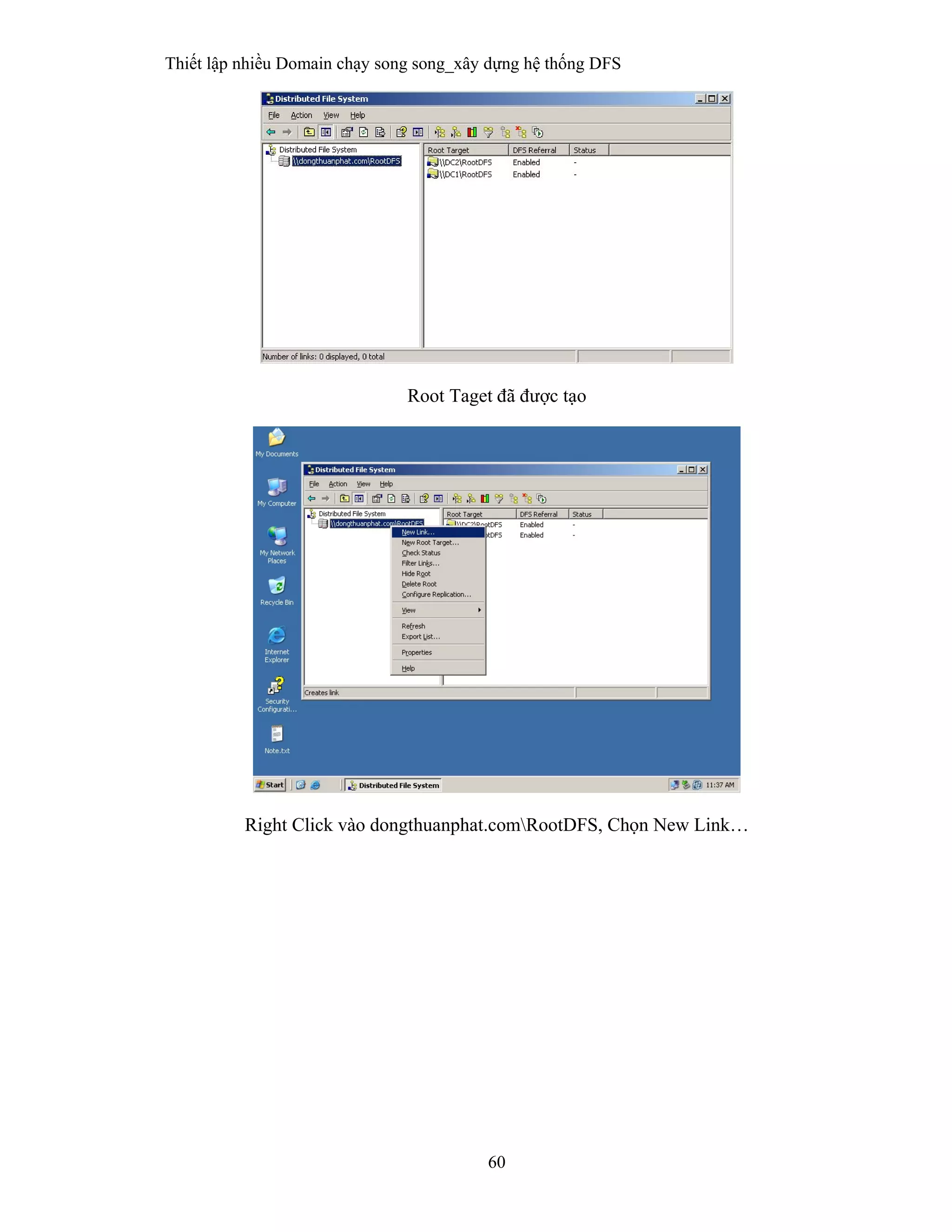

60. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
60
Root Taget đã được tạo
Right Click vào dongthuanphat.comRootDFS, Chọn New Link…

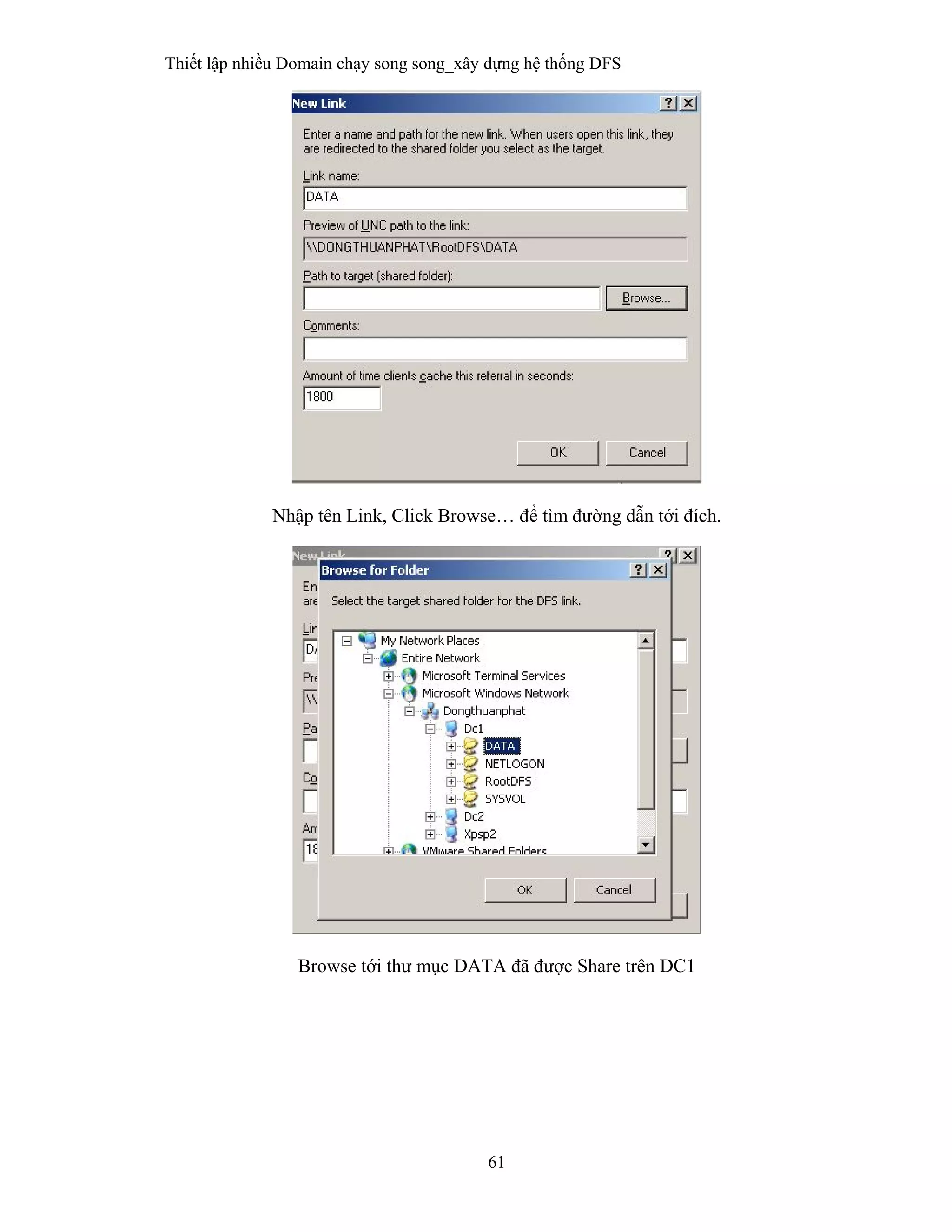

61. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
61
Nhập tên Link, Click Browse… để tìm đường dẫn tới đích.
Browse tới thư mục DATA đã được Share trên DC1

62. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
62

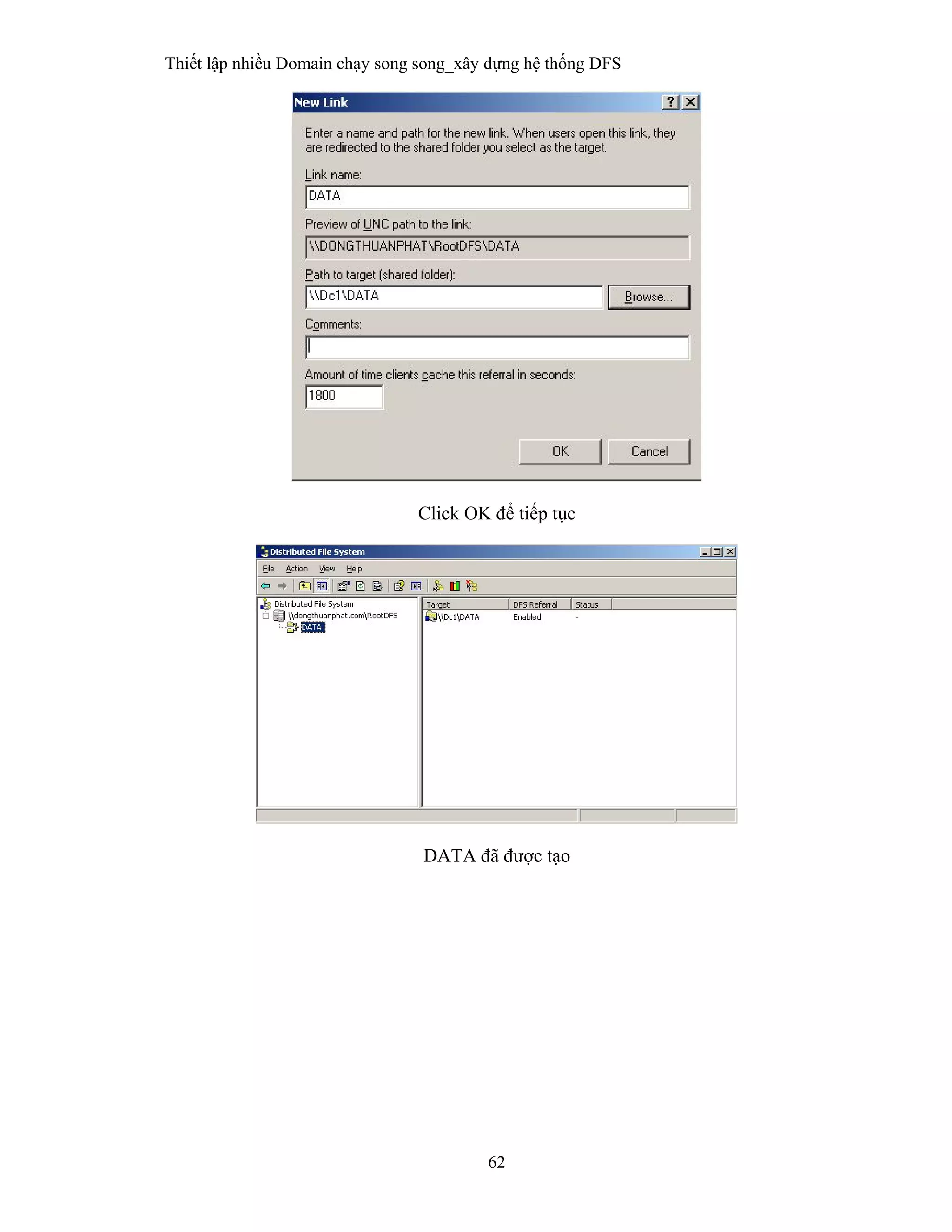

Click OK để tiếp tục
DATA đã được tạo

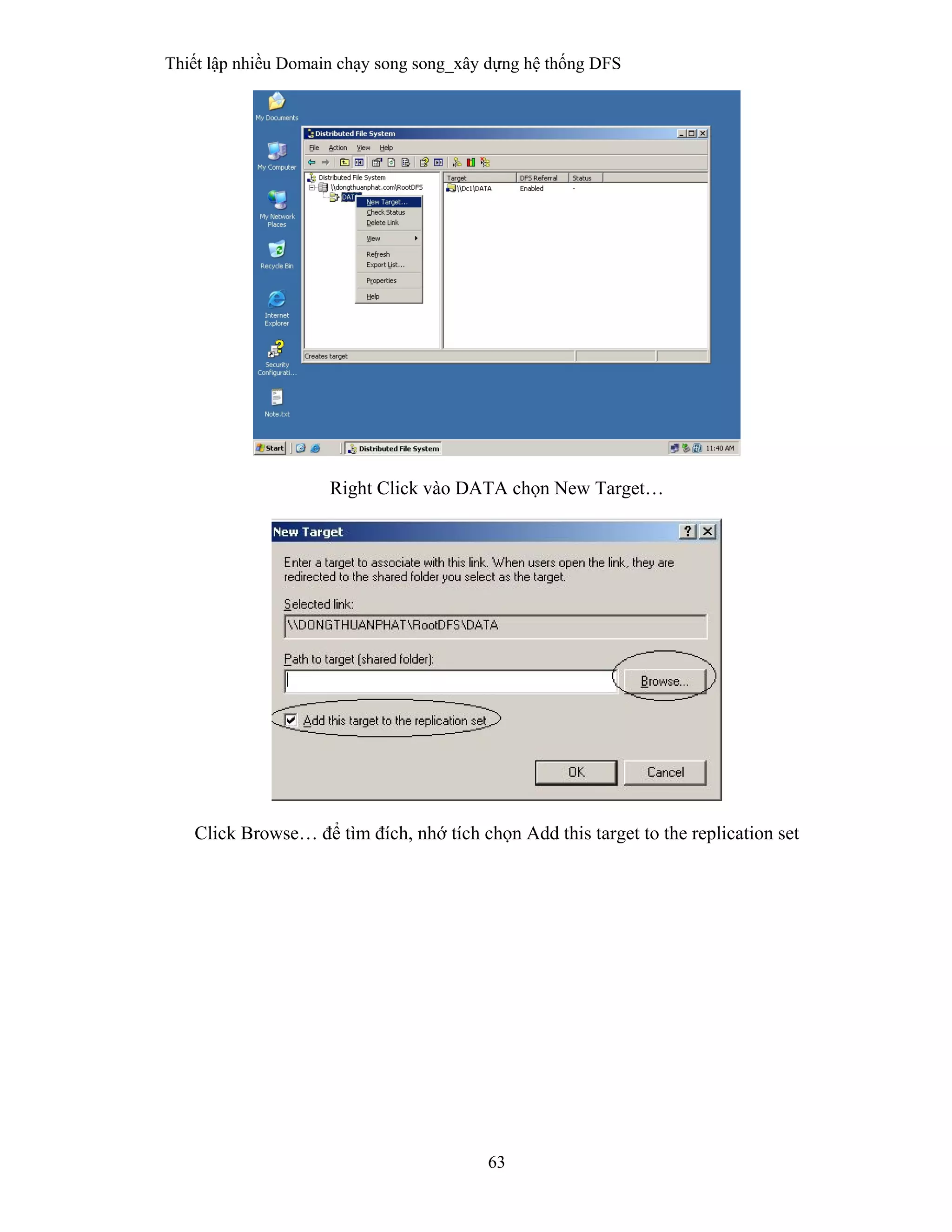

63. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
63
Right Click vào DATA chọn New Target…
Click Browse… để tìm đích, nhớ tích chọn Add this target to the replication set

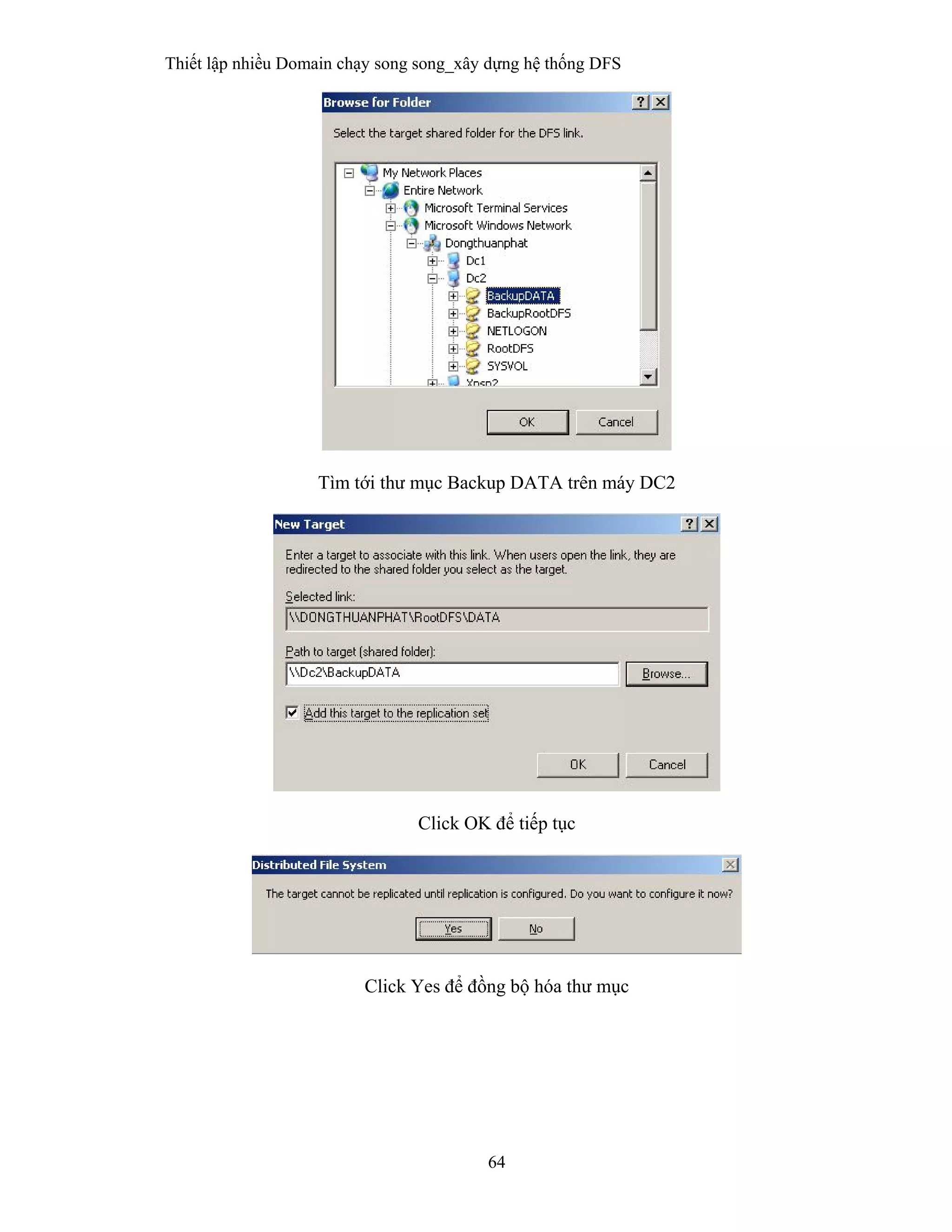

64. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
64
Tìm tới thư mục Backup DATA trên máy DC2
Click OK để tiếp tục
Click Yes để đồng bộ hóa thư mục

65. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
65

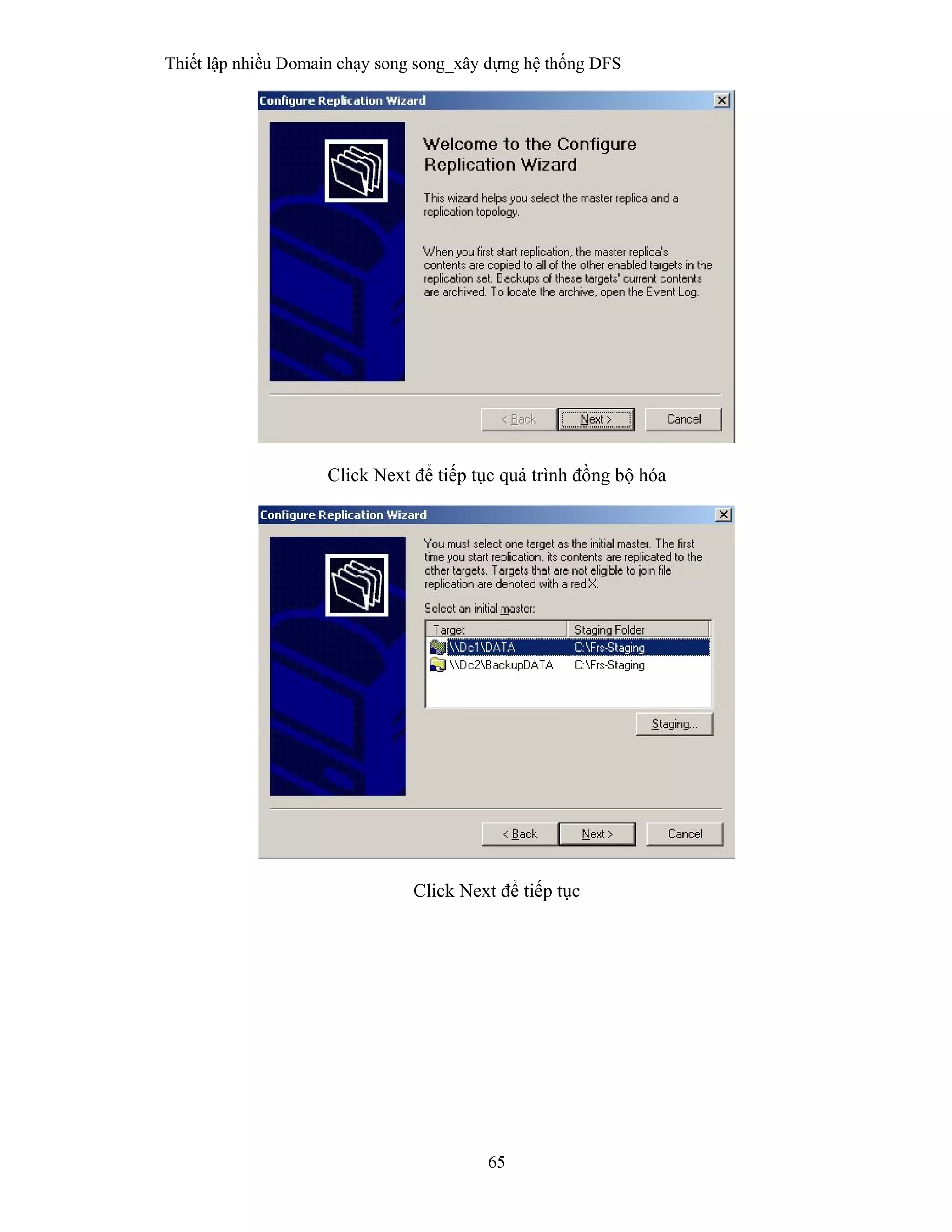

Click Next để tiếp tục quá trình đồng bộ hóa
Click Next để tiếp tục

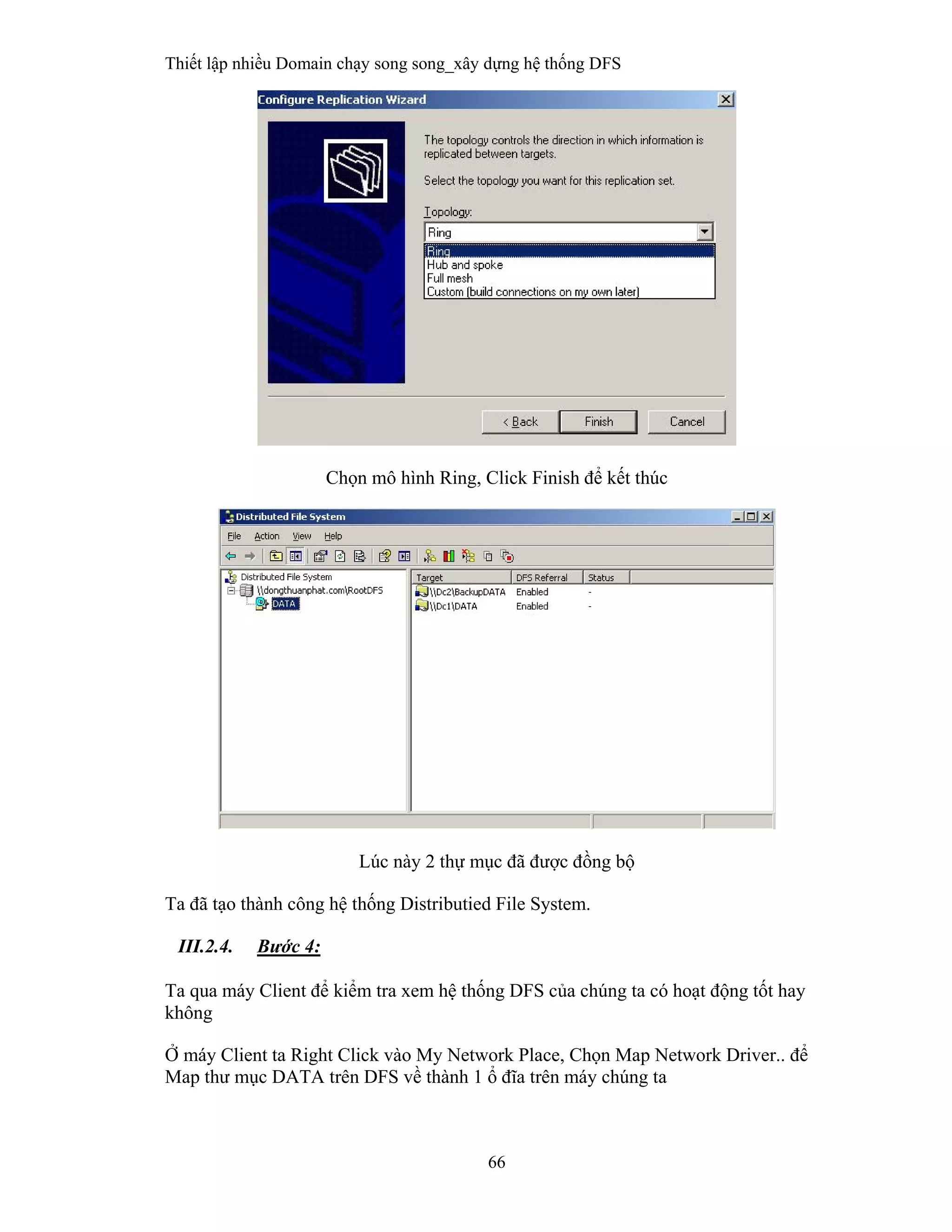

66. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
66
Chọn mô hình Ring, Click Finish để kết thúc
Lúc này 2 thự mục đã được đồng bộ
Ta đã tạo thành công hệ thống Distributied File System.
III.2.4. Bước 4:
Ta qua máy Client để kiểm tra xem hệ thống DFS của chúng ta có hoạt động tốt hay
không
Ở máy Client ta Right Click vào My Network Place, Chọn Map Network Driver.. để
Map thư mục DATA trên DFS về thành 1 ổ đĩa trên máy chúng ta

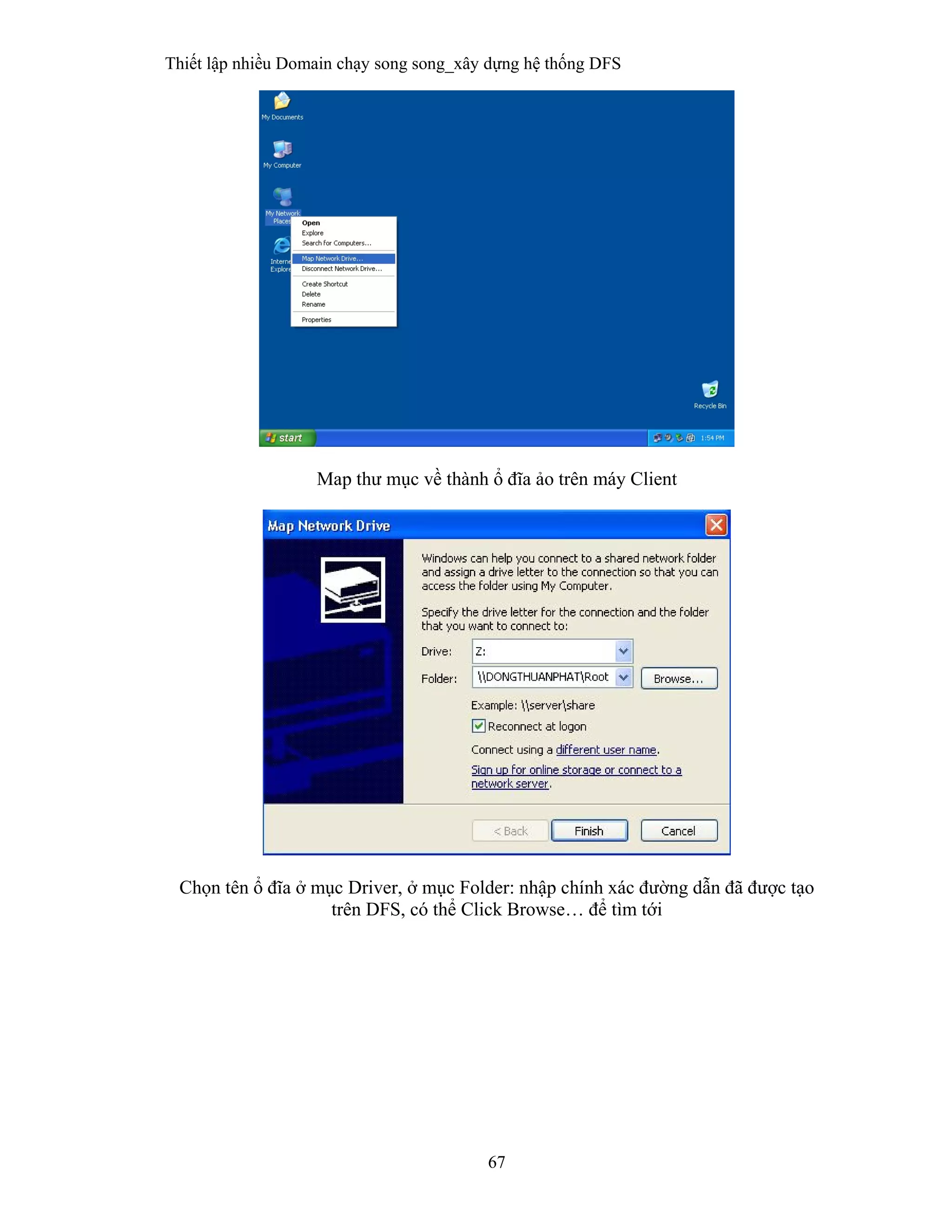

67. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
67
Map thư mục về thành ổ đĩa ảo trên máy Client
Chọn tên ổ đĩa ở mục Driver, ở mục Folder: nhập chính xác đường dẫn đã được tạo
trên DFS, có thể Click Browse… để tìm tới

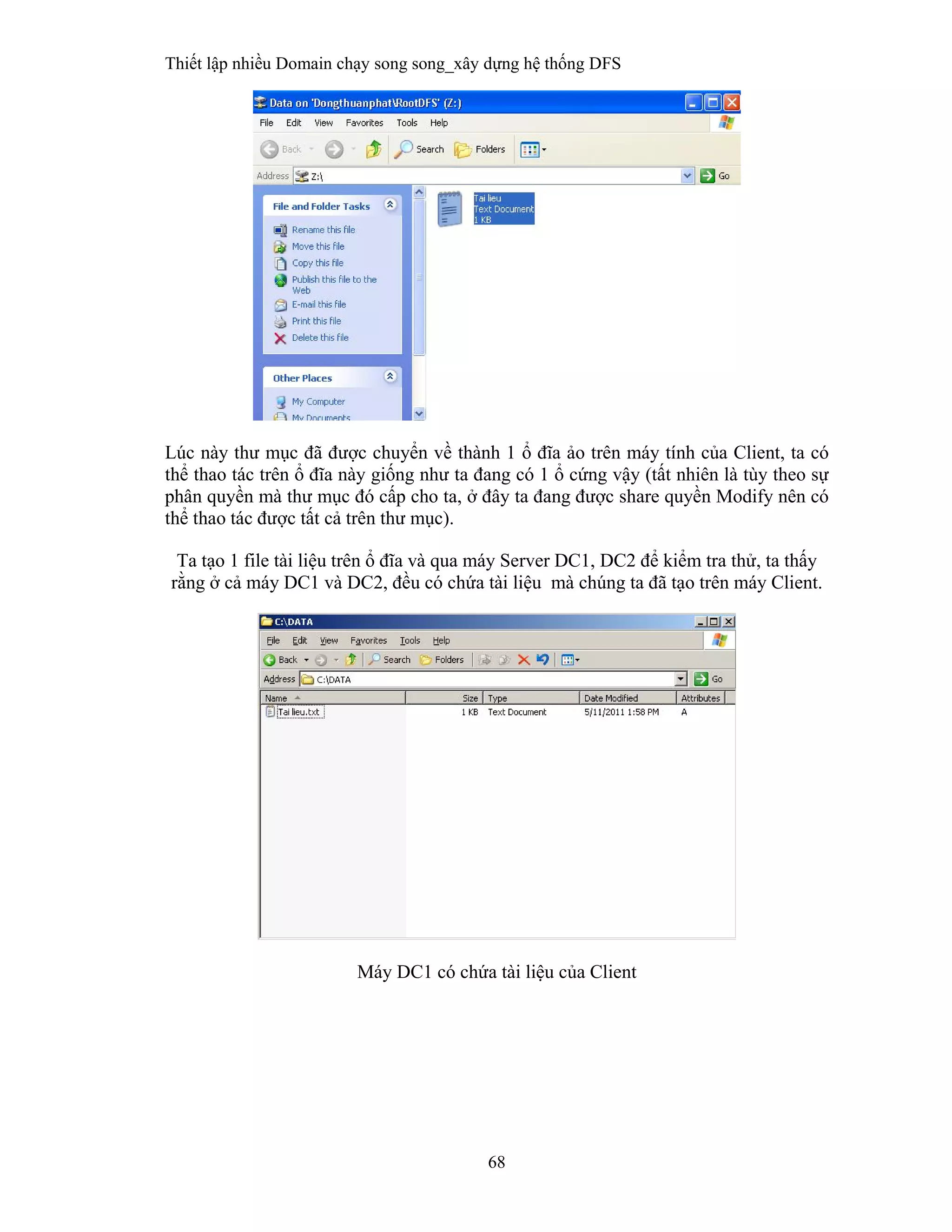

68. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
68
Lúc này thư mục đã được chuyển về thành 1 ổ đĩa ảo trên máy tính của Client, ta có
thể thao tác trên ổ đĩa này giống như ta đang có 1 ổ cứng vậy (tất nhiên là tùy theo sự
phân quyền mà thư mục đó cấp cho ta, ở đây ta đang được share quyền Modify nên có
thể thao tác được tất cả trên thư mục).
Ta tạo 1 file tài liệu trên ổ đĩa và qua máy Server DC1, DC2 để kiểm tra thử, ta thấy
rằng ở cả máy DC1 và DC2, đều có chứa tài liệu mà chúng ta đã tạo trên máy Client.
Máy DC1 có chứa tài liệu của Client

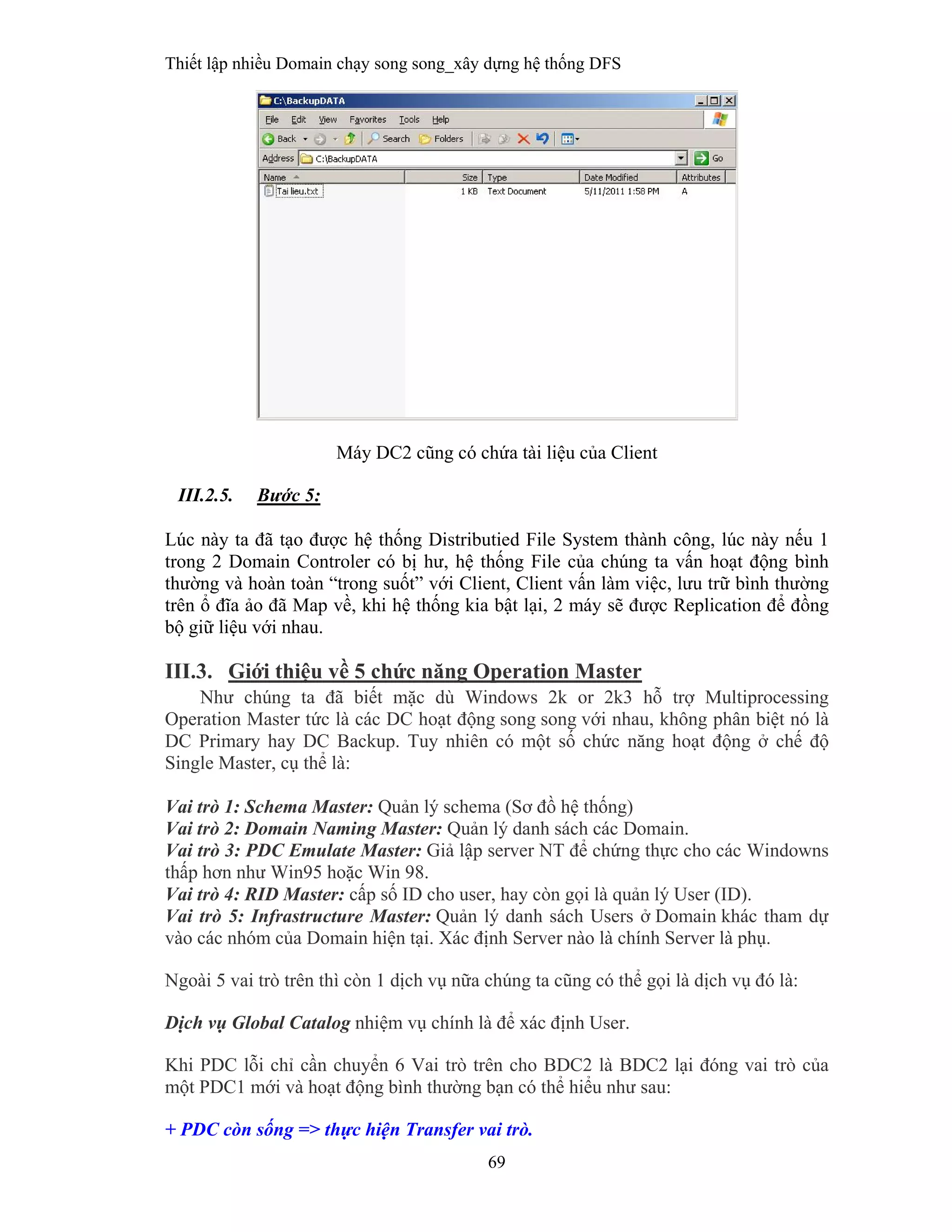

69. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
69
Máy DC2 cũng có chứa tài liệu của Client
III.2.5. Bước 5:
Lúc này ta đã tạo được hệ thống Distributied File System thành công, lúc này nếu 1
trong 2 Domain Controler có bị hư, hệ thống File của chúng ta vấn hoạt động bình
thường và hoàn toàn “trong suốt” với Client, Client vấn làm việc, lưu trữ bình thường
trên ổ đĩa ảo đã Map về, khi hệ thống kia bật lại, 2 máy sẽ được Replication để đồng
bộ giữ liệu với nhau.
III.3. Giới thiệu về 5 chức năng Operation Master
Như chúng ta đã biết mặc dù Windows 2k or 2k3 hỗ trợ Multiprocessing
Operation Master tức là các DC hoạt động song song với nhau, không phân biệt nó là
DC Primary hay DC Backup. Tuy nhiên có một số chức năng hoạt động ở chế độ
Single Master, cụ thể là:
Vai trò 1: Schema Master: Quản lý schema (Sơ đồ hệ thống)
Vai trò 2: Domain Naming Master: Quản lý danh sách các Domain.
Vai trò 3: PDC Emulate Master: Giả lập server NT để chứng thực cho các Windowns
thấp hơn như Win95 hoặc Win 98.
Vai trò 4: RID Master: cấp số ID cho user, hay còn gọi là quản lý User (ID).
Vai trò 5: Infrastructure Master: Quản lý danh sách Users ở Domain khác tham dự
vào các nhóm của Domain hiện tại. Xác định Server nào là chính Server là phụ.
Ngoài 5 vai trò trên thì còn 1 dịch vụ nữa chúng ta cũng có thể gọi là dịch vụ đó là:
Dịch vụ Global Catalog nhiệm vụ chính là để xác định User.
Khi PDC lỗi chỉ cần chuyển 6 Vai trò trên cho BDC2 là BDC2 lại đóng vai trò của
một PDC1 mới và hoạt động bình thường bạn có thể hiểu như sau:
+ PDC còn sống => thực hiện Transfer vai trò.

70. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
70
+ PDC chết => thực hiện Seize cướp vai trò (Cưỡng Bức)
Mặc định các chức năng do PDC1 nắm giữ. Khi PDC1 chết thì những thao tác liên
quan đến 5 chức năng này sẽ không thực hiện được. Vậy 5 vai trò này nó nằm ở đâu:
III.3.1. Vai trò 1: Schema Master:
Mặc định là vai trò này chưa được đăng ký bạn muốn kích hoạt nó bằng cách: Start >
Run gõ vào: regsvr32 schmmgmt.dll (gõ chính xác) Sau đó nó xuất hiện cửa sổ báo
cho bạn biết đã được đăng ký.
Gõ chính xác để đăng ký vài trò Schema Master
Thông báo đã đăng ký thành công
Bây giờ chúng ta nhìn thấy vai trò này theo đường dẫn sau: Start > Run > mmc nhấn
Enter xuất hiện cửa sổ điền khiển của Snap-in (Console1 chọn File > Add / Remove
Snap-in chọn Command Add… cửa sổ xuất hiện chúng ta thấy vai trò của Scheme
đã được kích hoạt như hình bên dưới.

71. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
71

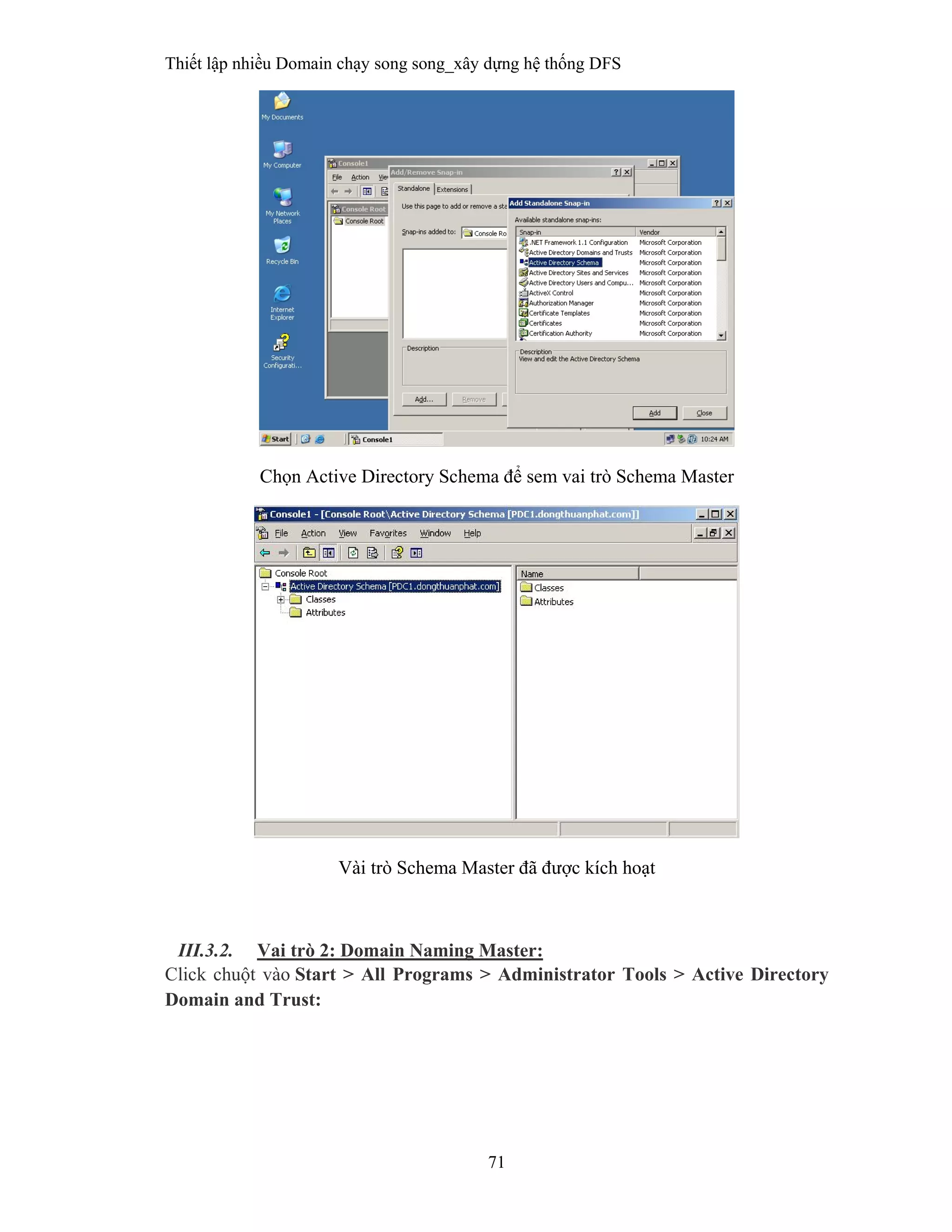

Chọn Active Directory Schema để sem vai trò Schema Master
Vài trò Schema Master đã được kích hoạt
III.3.2. Vai trò 2: Domain Naming Master:
Click chuột vào Start > All Programs > Administrator Tools > Active Directory
Domain and Trust:

72. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
72

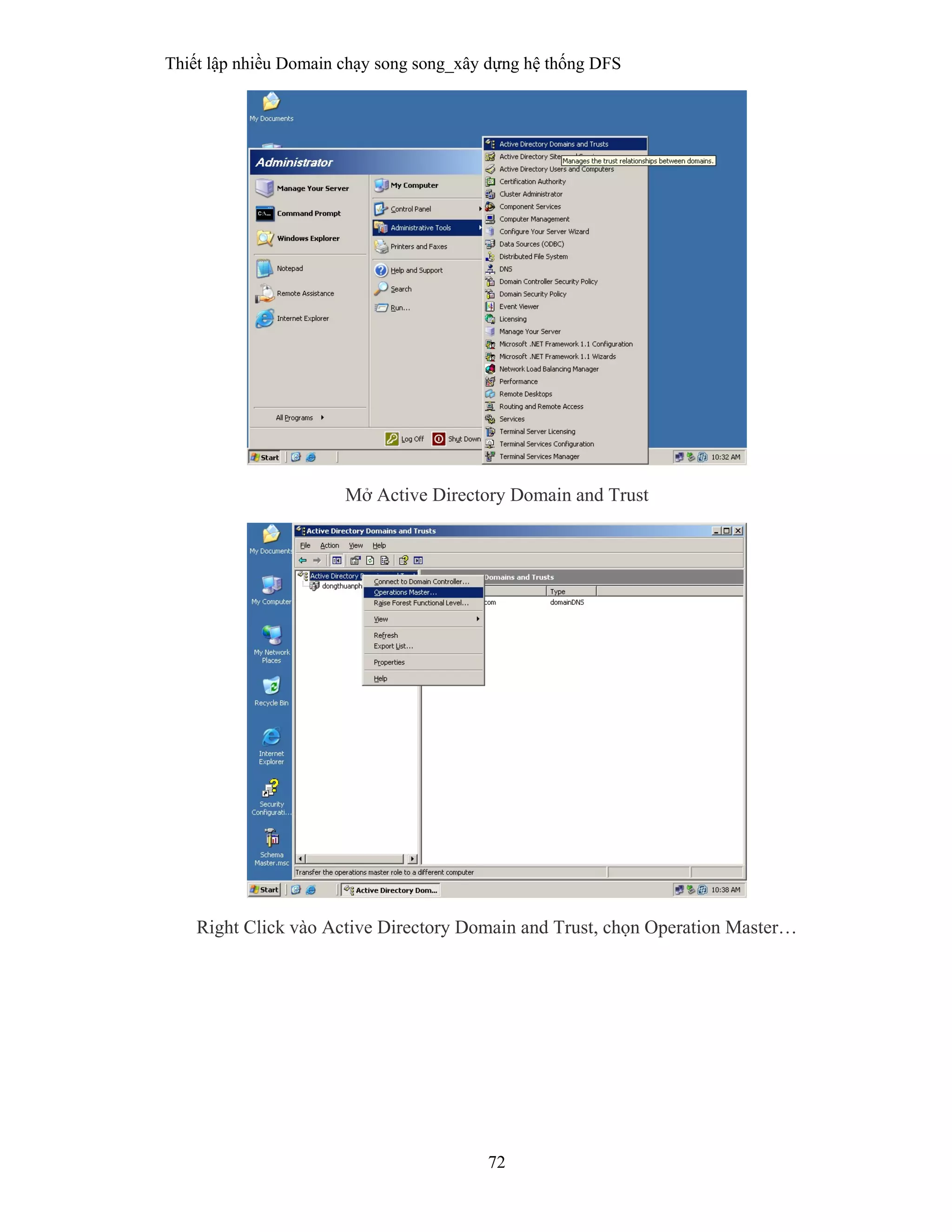

Mở Active Directory Domain and Trust
Right Click vào Active Directory Domain and Trust, chọn Operation Master…

73. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
73

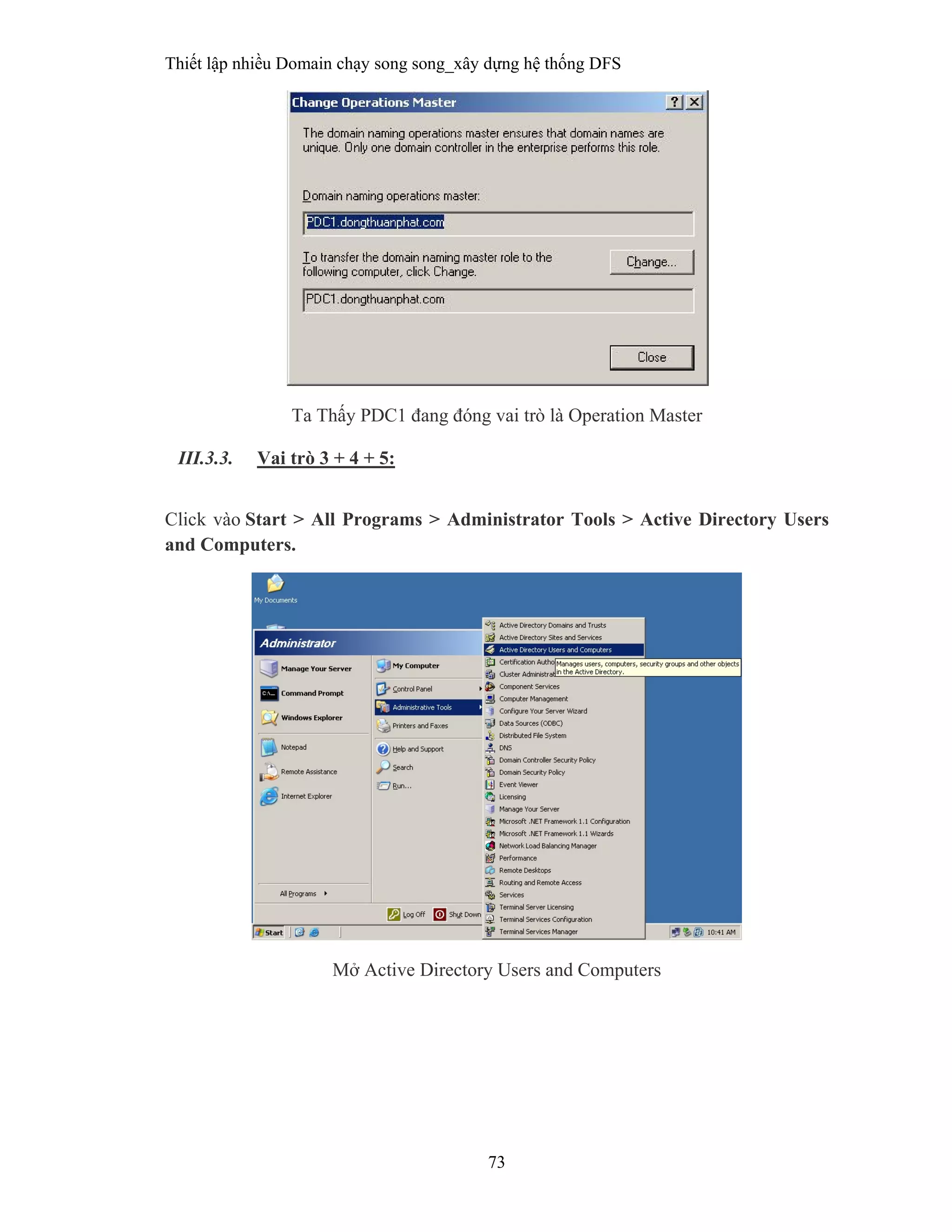

Ta Thấy PDC1 đang đóng vai trò là Operation Master
III.3.3. Vai trò 3 + 4 + 5:
Click vào Start > All Programs > Administrator Tools > Active Directory Users
and Computers.
Mở Active Directory Users and Computers

74. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
74

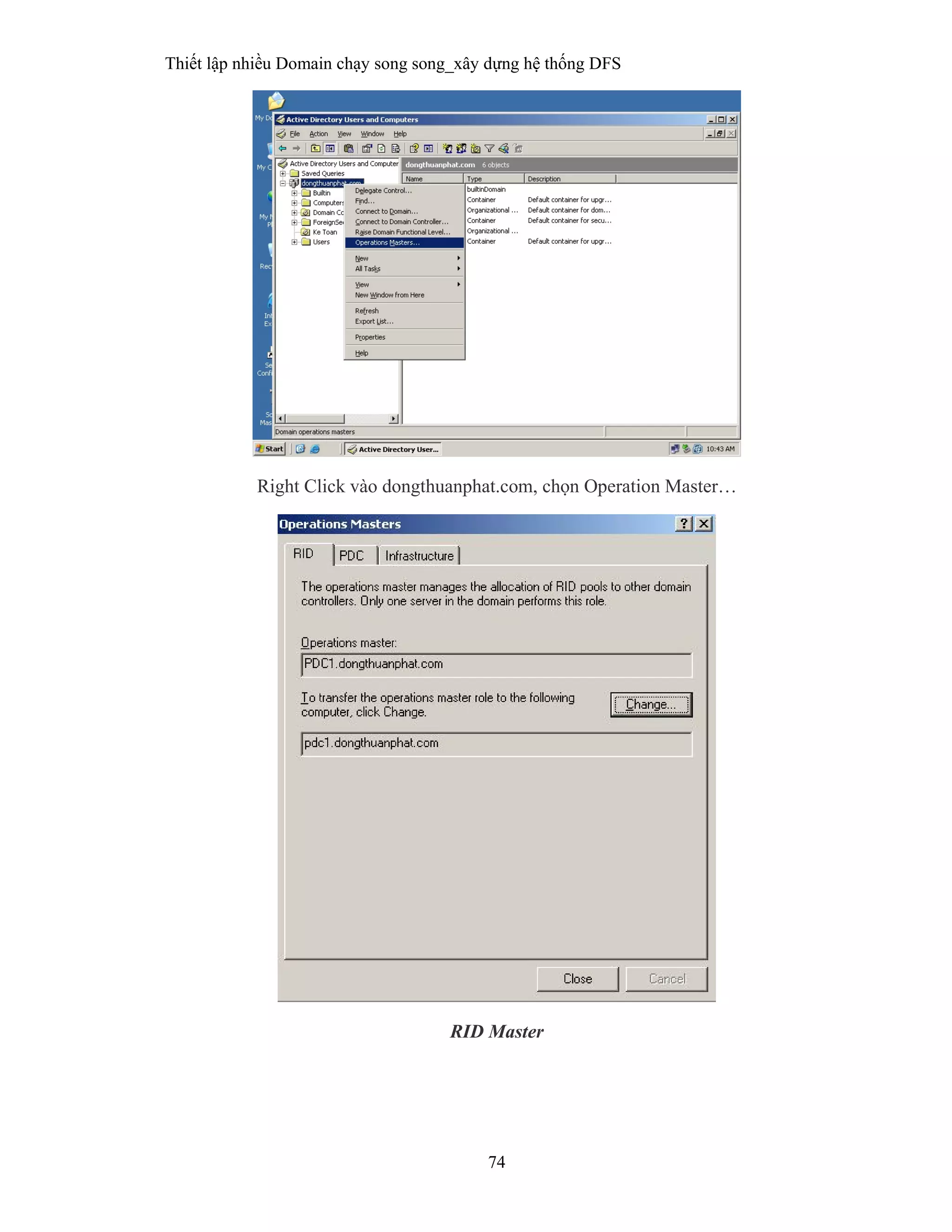

Right Click vào dongthuanphat.com, chọn Operation Master…
RID Master

75. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
75
PDC Emulate Master

76. Thiết lập nhiều Domain chạy song song_xây dựng hệ thống DFS
76

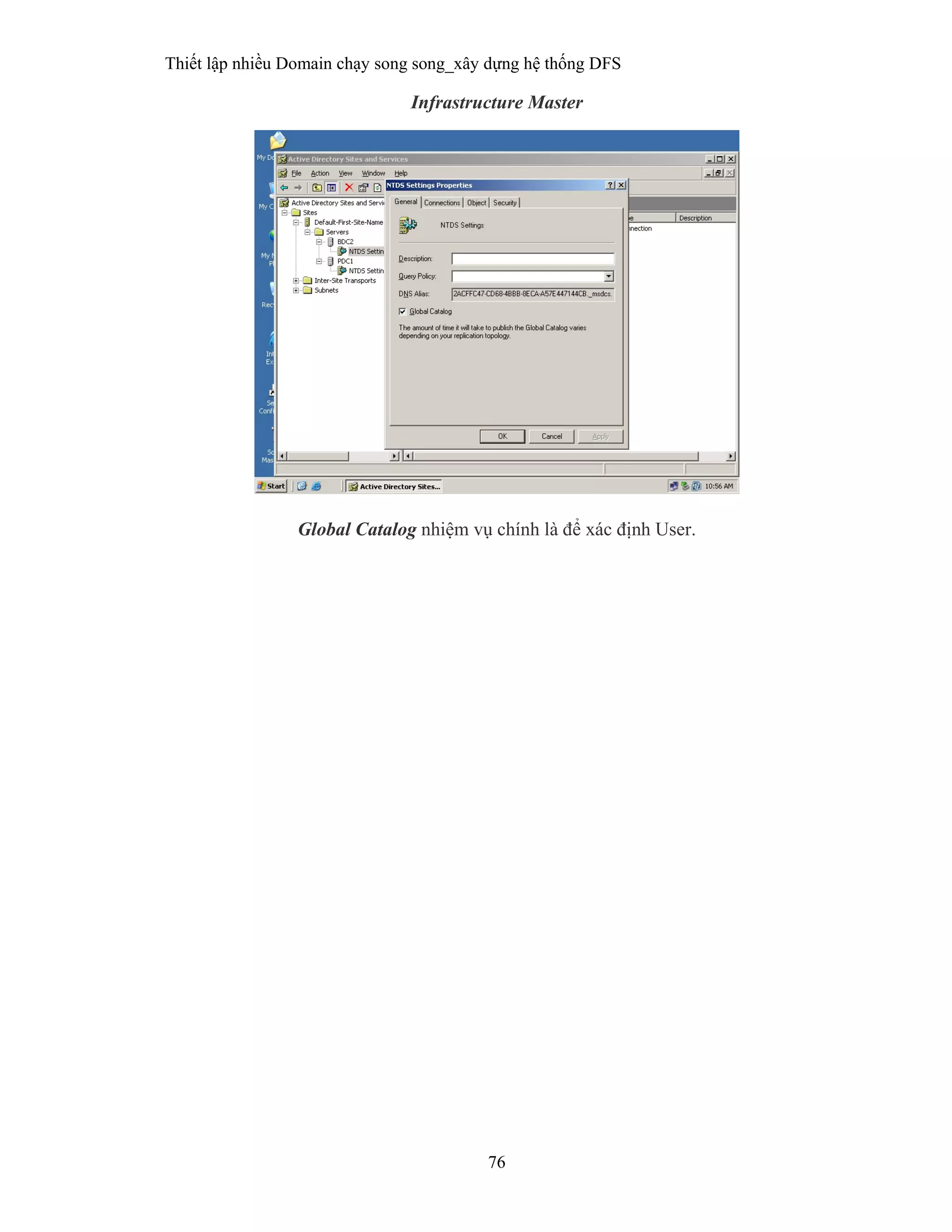

Infrastructure Master
Global Catalog nhiệm vụ chính là để xác định User.
