Dokumen ini menjelaskan tentang Testing, Adjusting, dan Balancing (TAB) dalam sistem tata udara, yang meliputi pengujian performansi, pengaturan aliran udara, dan penyeimbangan distribusi. TAB dilakukan pada sistem baru, saat ada perubahan peruntukan ruang, atau penggantian peralatan. Dalam proses ini, lembaga independen melakukan pengukuran dan memberikan laporan untuk memastikan sistem sesuai dengan rancangan dan spesifikasi awal.

1. TATA UDARA TERAPAN
TESTING ADJUSTING BALANCING (TAB)
HARDI PRAYOGA (101611009)
NADIA SALSABILLA (101611022)

2. PENGERTIAN TAB

3. • Test: Menentukan performansi dari peralatan.
• Adjust: Mengatur laju aliran udara /air secara terperinci dan pola udara pada
peralatan (contoh: mengurangi kecepatan kipas, mengatur damper).
• Balance: Perbandingan aliran pada sistem (submain ducting/piping,percabangan,
terminal) distribusi berdasarkan kuantitas desain yang terperinci.
• Testing Adjusting Balancing (TAB) suatu tindakan yang
dilakukan pada sistem tata udara untuk mengetahui apakah hal-
hal yang telah dihasilkan oleh sistem tata udara telah sesuai
dengan rancangan.

4. Kapan TAB dilakukan ?

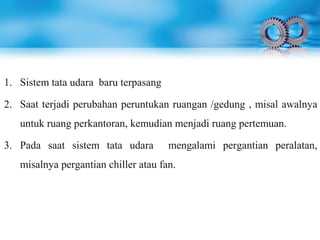

5. 1. Sistem tata udara baru terpasang
2. Saat terjadi perubahan peruntukan ruangan /gedung , misal awalnya
untuk ruang perkantoran, kemudian menjadi ruang pertemuan.
3. Pada saat sistem tata udara mengalami pergantian peralatan,
misalnya pergantian chiller atau fan.

6. Pelaksana TAB

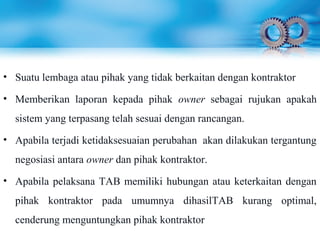

7. • Suatu lembaga atau pihak yang tidak berkaitan dengan kontraktor
• Memberikan laporan kepada pihak owner sebagai rujukan apakah
sistem yang terpasang telah sesuai dengan rancangan.
• Apabila terjadi ketidaksesuaian perubahan akan dilakukan tergantung
negosiasi antara owner dan pihak kontraktor.
• Apabila pelaksana TAB memiliki hubungan atau keterkaitan dengan
pihak kontraktor pada umumnya dihasilTAB kurang optimal,
cenderung menguntungkan pihak kontraktor

8. Istilah dalam TAB

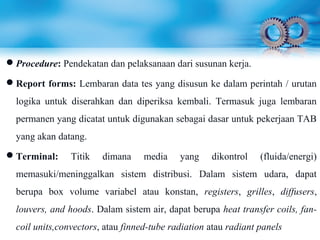

9. Procedure: Pendekatan dan pelaksanaan dari susunan kerja.
Report forms: Lembaran data tes yang disusun ke dalam perintah / urutan
logika untuk diserahkan dan diperiksa kembali. Termasuk juga lembaran
permanen yang dicatat untuk digunakan sebagai dasar untuk pekerjaan TAB
yang akan datang.
Terminal: Titik dimana media yang dikontrol (fluida/energi)
memasuki/meninggalkan sistem distribusi. Dalam sistem udara, dapat
berupa box volume variabel atau konstan, registers, grilles, diffusers,
louvers, and hoods. Dalam sistem air, dapat berupa heat transfer coils, fan-
coil units,convectors, atau finned-tube radiation atau radiant panels

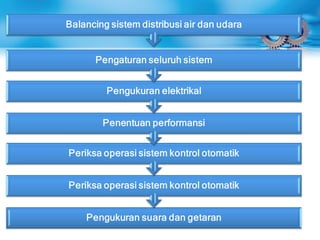

10. Proses dalam TAB

12. Peralatan TAB

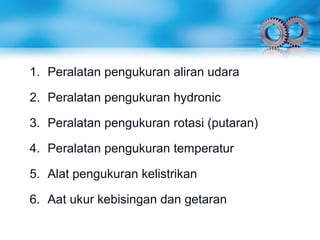

13. 1. Peralatan pengukuran aliran udara
2. Peralatan pengukuran hydronic
3. Peralatan pengukuran rotasi (putaran)
4. Peralatan pengukuran temperatur
5. Alat pengukuran kelistrikan
6. Aat ukur kebisingan dan getaran

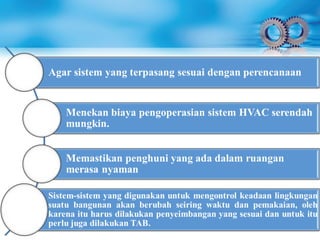

14. Tujuan TAB pada Sistem Tata
Udara

16. Kriteria Pelaksana TAB

18. Prosedur TAB pada Distribusi
Udara

20. Prosedur Awal Untuk
Balancing Udara

21. Memperoleh gambar desain gedung dan spesifikasinya, dan semua
diketahuimenyeluruh dengan tujuan desain
Memperoleh salinan gambar teknik dari peralatan AHU yang disetujui, outlets
(supply, return, dan exhaust) dan diagram kontrol temperatur dilengkapi kurva
performansi. Bandingkan syarat desain dengan kapasitas gambar teknik.
bandingkan desain dengan peralatan yang diinstalasi dengan medan instalasi.
sistem dari peralatan AHU ke unit terminal untuk menentukan variasi nstalasi dari
desain.
Periksa damper (volume dan tembakan udara) dengan benar dan kunci dan kontrol
temperatur untuk melengkapi instalasi sebelum fan dinyalakan.
Siapkan lembar laporan untuk fan dan outlet. Peroleh faktor outlet rancangan dan
prosedur test yang direkomendasikan.

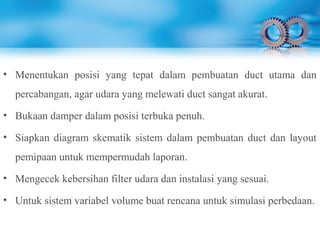

22. • Menentukan posisi yang tepat dalam pembuatan duct utama dan
percabangan, agar udara yang melewati duct sangat akurat.
• Bukaan damper dalam posisi terbuka penuh.
• Siapkan diagram skematik sistem dalam pembuatan duct dan layout
pemipaan untuk mempermudah laporan.
• Mengecek kebersihan filter udara dan instalasi yang sesuai.
• Untuk sistem variabel volume buat rencana untuk simulasi perbedaan.

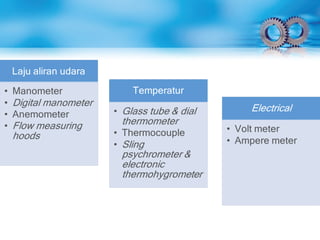

23. Peralatan Ukur yang Umum
Digunakan

25. Prosedur TAB pada
Distribusi Sistem Hidronik
