1. Rangkaian Listrik 2
Teorema Analisis Nodal (Node)
Dwi Pratiwi, S.T.,M.T.

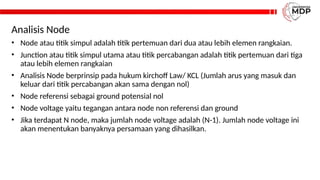

2. Analisis Node
• Node atau titik simpul adalah titik pertemuan dari dua atau lebih elemen rangkaian.
• Junction atau titik simpul utama atau titik percabangan adalah titik pertemuan dari tiga
atau lebih elemen rangkaian
• Analisis Node berprinsip pada hukum kirchoff Law/ KCL (Jumlah arus yang masuk dan
keluar dari titik percabangan akan sama dengan nol)
• Node referensi sebagai ground potensial nol
• Node voltage yaitu tegangan antara node non referensi dan ground
• Jika terdapat N node, maka jumlah node voltage adalah (N-1). Jumlah node voltage ini
akan menentukan banyaknya persamaan yang dihasilkan.

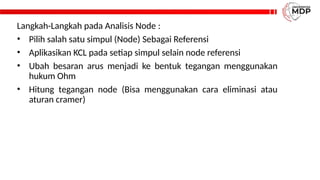

3. Langkah-Langkah pada Analisis Node :
• Pilih salah satu simpul (Node) Sebagai Referensi
• Aplikasikan KCL pada setiap simpul selain node referensi
• Ubah besaran arus menjadi ke bentuk tegangan menggunakan
hukum Ohm
• Hitung tegangan node (Bisa menggunakan cara eliminasi atau
aturan cramer)

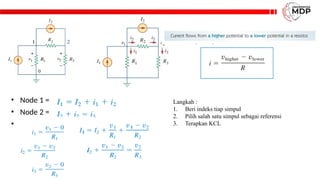

4. • Node 1 =
• Node 2 =
•
Langkah :
1. Beri indeks tiap simpul
2. Pilih salah satu simpul sebagai referensi
3. Terapkan KCL

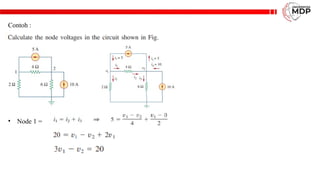

5. Contoh :
• Node 1 =

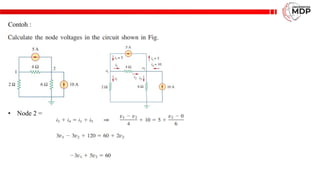

6. Contoh :
• Node 2 =

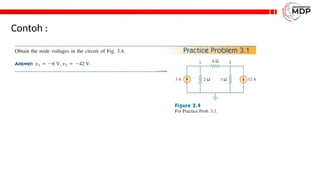

8. Contoh :

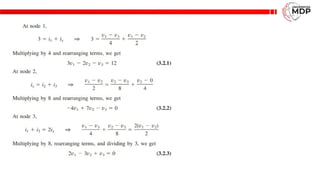

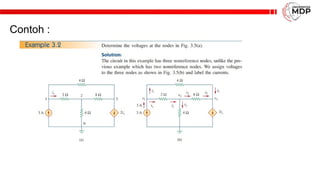

9. Contoh :

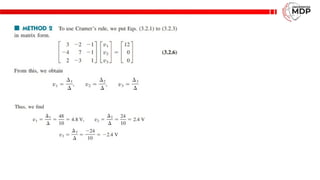

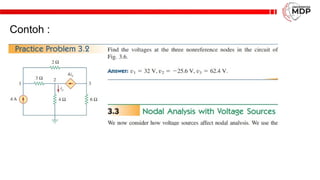

12. Contoh :

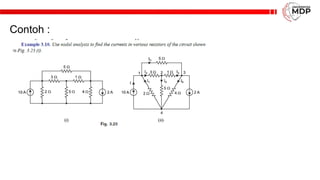

13. Contoh :
