Tekanan Pada Zat.pdf
- 1. Siti Rahayu, S.Pd. TekananPada Zat

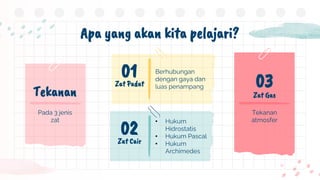

- 3. Apa yang akankita pelajari? Berhubungan dengan gaya dan luas penampang Zat Padat 01 • Hukum Hidrostatis • Hukum Pascal • Hukum Archimedes Zat Cair 02 Zat Gas 03 Tekanan atmosfer Pada 3 jenis zat Tekanan
- 4.
- 5. Dengan gaya yangsama besar, benda mana yang lebih mudah menancap di meja???? B A KENAPA ???
- 6. Boots Pilih yang mana??? Terinjakhak sepatu boots atau high heels? High heels KENAPA ???
- 7. Tas A Pilih yangmana??? Dengan berat bawaan yang sama, lebih nyaman pakai tas A atau tas B? Tas B KENAPA ???
- 8. Dadang Pilih yang mana??? KetindihanDadang atau Ujang? Ujang KENAPA ???
- 9. Pilih yang mana??? Bankempes parah, nekat dinaiki atau dorong KENAPA ???

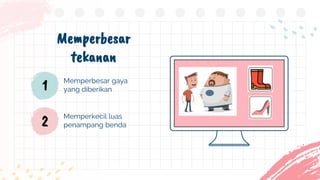

- 10. Memperbesar gaya yang diberikan Memperbesar tekanan 1 2Memperkecil luas penampang benda
- 11. Memperkecil gaya yang diberikan Memperkecil tekanan 1 2Memperbesar luas penampang benda

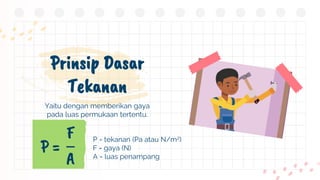

- 12. Prinsip Dasar Tekanan Yaitu denganmemberikan gaya pada luas permukaan tertentu. P = F A P = tekanan (Pa atau N/m2) F = gaya (N) A = luas penampang
- 13. Contoh lain Dibuat tajamuntuk memperbesar tekanan sehingga mudah untuk membelah kayu Mata Kapak 01

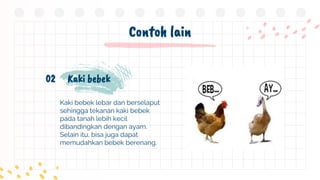

- 14. Contoh lain Kaki bebeklebar dan berselaput sehingga tekanan kaki bebek pada tanah lebih kecil dibandingkan dengan ayam. Selain itu, bisa juga dapat memudahkan bebek berenang. Kaki bebek 02
- 15. Contoh lain Ban trukpengangkut barang lebih lebar dibandingkan dengan mobil biasa, agar jalanan tidak ambles. Ban Truk 03
- 16. Prinsip Dasar Tekanan Yaitu denganmemberikan gaya pada luas permukaan tertentu. P = F A P = tekanan (Pa atau N/m2) F = gaya (N) A = luas penampang

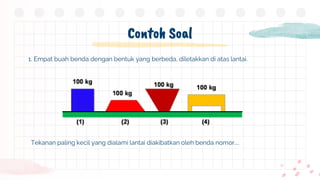

- 17. Contoh Soal 1. Empatbuah benda dengan bentuk yang berbeda, diletakkan di atas lantai. Tekanan paling kecil yang dialami lantai diakibatkan oleh benda nomor....

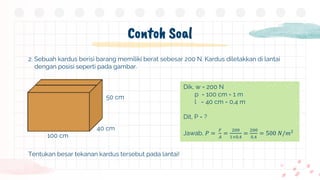

- 18. Contoh Soal 2. Sebuahkardus berisi barang memiliki berat sebesar 200 N. Kardus diletakkan di lantai dengan posisi seperti pada gambar. Tentukan besar tekanan kardus tersebut pada lantai! 100 cm 40 cm 50 cm Dik, w = 200 N p = 100 cm = 1 m l = 40 cm = 0,4 m Dit, P = ? Jawab, 𝑃 = 𝐹 𝐴 = 200 1×0,4 = 200 0,4 = 500 𝑁/𝑚2

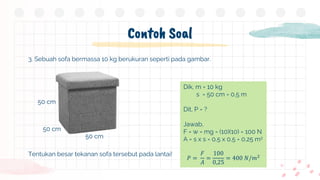

- 19. Contoh Soal 3. Sebuahsofa bermassa 10 kg berukuran seperti pada gambar. Tentukan besar tekanan sofa tersebut pada lantai! 50 cm 50 cm 50 cm Dik, m = 10 kg s = 50 cm = 0,5 m Dit, P = ? Jawab, F = w = mg = (10)(10) = 100 N A = s x s = 0,5 x 0,5 = 0,25 m2 𝑃 = 𝐹 𝐴 = 100 0,25 = 400 𝑁/𝑚2

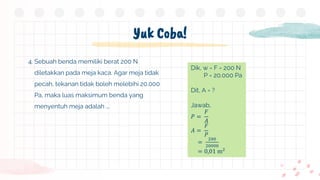

- 20. Yuk Coba! 4. Sebuahbenda memiliki berat 200 N diletakkan pada meja kaca. Agar meja tidak pecah, tekanan tidak boleh melebihi 20.000 Pa, maka luas maksimum benda yang menyentuh meja adalah …. Dik, w = F = 200 N P = 20.000 Pa Dit, A = ? Jawab, 𝑃 = 𝐹 𝐴 𝐴 = 𝐹 𝑃 = 200 20000 = 0,01 m2

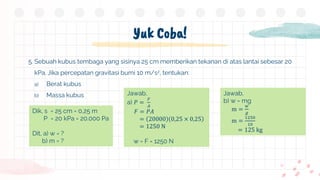

- 21. Yuk Coba! 5. Sebuahkubus tembaga yang sisinya 25 cm memberikan tekanan di atas lantai sebesar 20 kPa. Jika percepatan gravitasi bumi 10 m/s2, tentukan: a) Berat kubus b) Massa kubus Dik, s = 25 cm = 0,25 m P = 20 kPa = 20.000 Pa Dit, a) w = ? b) m = ? Jawab, a) 𝑃 = 𝐹 𝐴 𝐹 = 𝑃𝐴 = 20000 0,25 × 0,25 = 1250 N w = F = 1250 N Jawab, b) w = mg m = 𝑤 𝑔 m = 1250 10 = 125 kg
- 22.
- 23. Penyelam yang bawahlebih sesak dan sulit berenang karena tekanan yang dirasakannya lebih besar dibanding penyelam yang atas

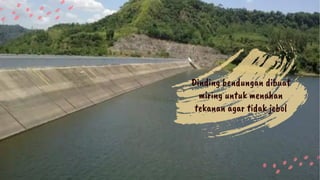

- 24. Dinding bendungan dibuat miringuntuk menahan tekanan agar tidak jebol

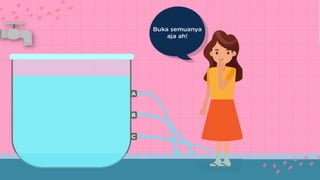

- 27. Tekanan ini disebutjuga sebagai “Tekanan Hidrostatis” Dipengaruhi oleh 3 hal: Kedalaman Percepatan gravitasi Massa jenis zat cair
- 28. Apa itu MassaJenis?

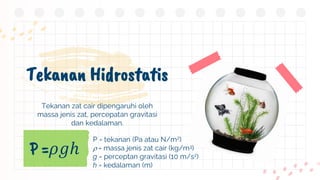

- 29. Tekanan Hidrostatis P =𝜌𝑔ℎ P= tekanan (Pa atau N/m2) = massa jenis zat cair (kg/m3) g = perceptan gravitasi (10 m/s2) h = kedalaman (m) Tekanan zat cair dipengaruhi oleh massa jenis zat, percepatan gravitasi dan kedalaman.
- 30. Contoh Soal Perhatikan gambarposisi ikan dalam bejana berikut! Jika percepatan gravitasi bumi 10 m/s2, maka tekanan hidrostatis yang dialami ikan tersebut adalah …. Dik, = 1000 kg/m3 g = 10 m/s2 h = 14 – 4 = 10 cm = 0,1 m Dit, P = ? Jawab, P = ρgh = 1000 10 0,1 = 1000 Pa Jadi, tekanan hidrostatis yang dialami ikan sebesar 1000 Pa

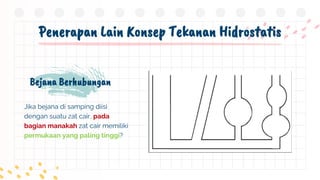

- 31. Penerapan Lain KonsepTekanan Hidrostatis Bejana Berhubungan Jika bejana di samping diisi dengan suatu zat cair, pada bagian manakah zat cair memiliki permukaan yang paling tinggi?

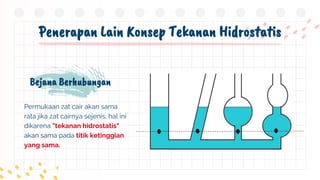

- 32. Penerapan Lain KonsepTekanan Hidrostatis Bejana Berhubungan Permukaan zat cair akan sama rata jika zat cairnya sejenis, hal ini dikarena "tekanan hidrostatis" akan sama pada titik ketinggian yang sama.

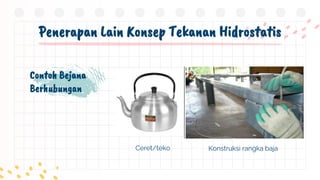

- 33. Penerapan Lain KonsepTekanan Hidrostatis Contoh Bejana Berhubungan Ceret/teko Konstruksi rangka baja

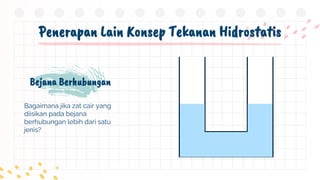

- 34. Penerapan Lain KonsepTekanan Hidrostatis Bejana Berhubungan Bagaimana jika zat cair yang diisikan pada bejana berhubungan lebih dari satu jenis?

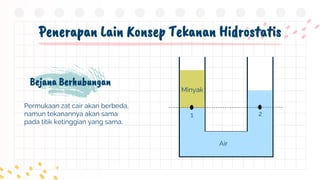

- 35. Penerapan Lain KonsepTekanan Hidrostatis Bejana Berhubungan Permukaan zat cair akan berbeda, namun tekanannya akan sama pada titik ketinggian yang sama. Air Minyak 1 2

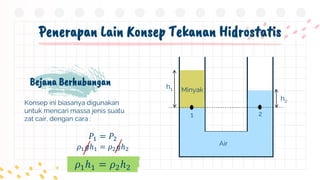

- 36. Penerapan Lain KonsepTekanan Hidrostatis Bejana Berhubungan Konsep ini biasanya digunakan untuk mencari massa jenis suatu zat cair, dengan cara : Air Minyak 1 2 𝜌1ℎ1 = 𝜌2ℎ2 𝑃1 = 𝑃2 𝜌1𝑔ℎ1 = 𝜌2𝑔ℎ2 h2 h1

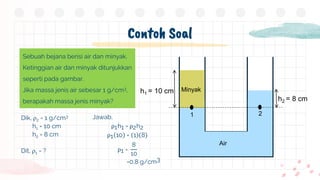

- 37. Contoh Soal Sebuah bejanaberisi air dan minyak. Ketinggian air dan minyak ditunjukkan seperti pada gambar. Jika massa jenis air sebesar 1 g/cm3, berapakah massa jenis minyak? Air Minyak 1 2 h2 = 8 cm h1 = 10 cm Jawab, ρ1h1 = ρ2h2 ρ1 10 = 1 8 ρ1 = 8 10 =0,8 g/cm3 Dik, 2 = 1 g/cm3 h1 = 10 cm h2 = 8 cm Dit, 1 = ?

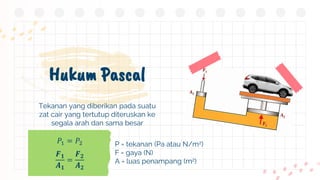

- 40. Hukum Pascal 𝑃1 =𝑃2 𝑭𝟏 𝑨𝟏 = 𝑭𝟐 𝑨𝟐 Tekanan yang diberikan pada suatu zat cair yang tertutup diteruskan ke segala arah dan sama besar P = tekanan (Pa atau N/m2) F = gaya (N) A = luas penampang (m2)

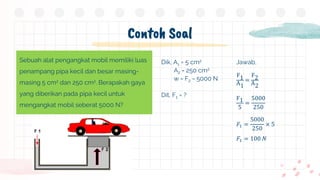

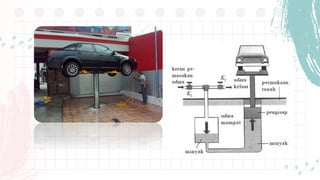

- 42. Contoh Soal Sebuah alatpengangkat mobil memiliki luas penampang pipa kecil dan besar masing- masing 5 cm2 dan 250 cm2. Berapakah gaya yang diberikan pada pipa kecil untuk mengangkat mobil seberat 5000 N? Dik, A1 = 5 cm2 A2 = 250 cm2 w = F2 = 5000 N Dit, F1 = ? Jawab, F1 A1 = F2 A2 F1 5 = 5000 250 𝐹1 = 5000 250 × 5 𝐹1 = 100 𝑁

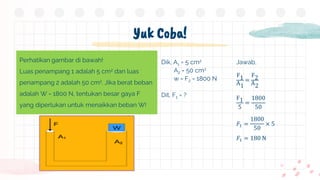

- 43. Yuk Coba! Perhatikan gambardi bawah! Luas penampang 1 adalah 5 cm2 dan luas penampang 2 adalah 50 cm2. Jika berat beban adalah W = 1800 N, tentukan besar gaya F yang diperlukan untuk menaikkan beban W! Dik, A1 = 5 cm2 A2 = 50 cm2 w = F2 = 1800 N Dit, F1 = ? Jawab, F1 A1 = F2 A2 F1 5 = 1800 50 𝐹1 = 1800 50 × 5 𝐹1 = 180 N
- 44. Yuk Coba! Perhatikan gambarberikut! Luas penampang pipa 1 adalah 5 cm dan luas penampang pipa 2 adalah 15 cm. Tentukan massa balok w jika besar gaya F yang diberikan sebesar 300 N! Dik, A1 = 5 cm2 A2 = 15 cm2 F1 = 300 N Dit, m = ? Jawab, F1 A1 = F2 A2 300 5 = F2 15 𝐹2 = 300 5 × 15 𝐹2 = 900 N 𝐹2 = 𝑚𝑔 900 = 𝑚 10 𝑚 = 90 kg

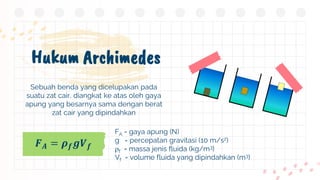

- 47. Hukum Archimedes 𝑭𝑨 =𝝆𝒇𝒈𝑽𝒇 Sebuah benda yang dicelupakan pada suatu zat cair, diangkat ke atas oleh gaya apung yang besarnya sama dengan berat zat cair yang dipindahkan FA = gaya apung (N) g = percepatan gravitasi (10 m/s2) f = massa jenis fluida (kg/m3) Vf = volume fluida yang dipindahkan (m3)

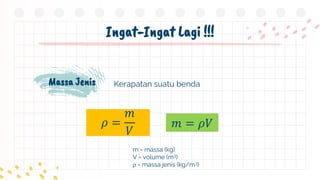

- 49. Ingat-Ingat Lagi !!! MassaJenis 𝜌 = 𝑚 𝑉 𝑚 = 𝜌𝑉 Kerapatan suatu benda m = massa (kg) V = volume (m3) = massa jenis (kg/m3)

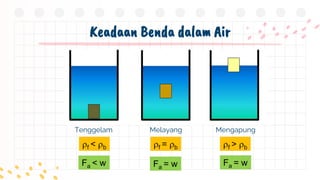

- 50. Keadaan Benda dalamAir Tenggelam Melayang Mengapung f < b f = b f > b Fa < w Fa = w Fa = w
- 52.
- 55. Kenapa balon udarabias terbang?
- 57. Yuk Percobaan Percobaan 1 Langkahpercobaan: 1. Isi gelas dengan air, sisakan sedikit ruang. 2. Tutup gelas dengan kertas 3. Pegang kertas dengan telapak tanganmu, sampai tidak ada udara yang keluar masuk 4. Dalam keadaan masih memegang kertas, balik gelas sampai posisi gelas di atas kertas yang kamu pegang 5. Perlahan, lepaskan kertas dan lihat apa yang terjadi pada air yang ada pada gelas.
- 58. Yuk Percobaan Percobaan 2 Langkahpercobaan: 1. Pasang lilin pada piring 2. Tuangkan air pada piring 3. Nyalakan lilin 4. Tutup lilin dengan gelas 5. Diamkan, dan lihat apa yang terjadi
