1. หลักการทำงานของเครื่องใช้ไฟฟ้าแต่ละประเภทจัดทำโดยด.ญ.อนัญญา ใฝ่ใจ เลขที่ 36ด.ญ.ณัฐธิดา ปัญญาวงศ์ เลขที่ 40ด.ญ.ศิรภัสสร ยะนา เลขที่ 41ด.ญ.ศิริภัทรา ยะนา เลขที่ 42ชั้นมัธยมศึกษาปีที่ 3/1เสนออาจารย์จิราภรณ์ ไชยมงคลกลุ่มสาระวิทยาศาสตร์โรงเรียนฟากกว๊านวิทยาคม

2. เครื่องใช้ไฟฟ้าคือ อุปกรณ์ที่เปลี่ยนพลังงานไฟฟ้าเป็นพลังงานรูปอื่น เพื่อนำไปใช้ในชีวิตประจำวัน ได้แก่1. เครื่องใช้ไฟฟ้าที่ให้พลังงานแสงสว่าง2. เครื่องใช้ไฟฟ้าที่ให้พลังงานความร้อน3. เครื่องใช้ไฟฟ้าที่ให้พลังงานกล4. เครื่องใช้ไฟฟ้าที่ให้พลังงานเสียง

3. 1.เครื่องใช้ไฟฟ้าที่ให้พลังงานแสงสว่างหลอดไฟเป็นอุปกรณ์ที่ใช้เปลี่ยนพลังงานไฟฟ้าเป็นแสงสว่างให้เราสามารถมองเห็นสิ่งต่างๆ ได้ ซึ่ง โธมัสเอดิสัน เป็นผู้ประดิษฐ์หลอดไฟเป็นครั้งแรก โดยใช้คาร์บอนเส้นเล็กๆ เป็นไส้หลอดและได้มีการพัฒนาเรื่อยมาเป็นลำดับ

4. ประเภทของหลอดไฟ 1. หลอดไฟฟ้าธรรมดา มีไส้หลอดที่ทำด้วยลวดโลหะที่มีจุด หลอมเหลวสูง เช่น ทังสเตนเส้นเล็กๆ ขดเอาไว้เหมือนขดลวด สปริงภายในหลอดแก้วสูบอากาศออกหมดแล้วบรรจุก๊าซเฉื่อย เช่น อาร์กอน (Ar) ไว้ ก๊าซนี้ช่วยป้องกันไม่ให้หลอดไฟฟ้าดำ ลักษณะของหลอดไฟเป็นดังรูป

5. หลักการทำงานของหลอดไฟฟ้าธรรมดากระแสไฟฟ้าไหลผ่านไส้หลอดซึ่งมีความต้านทานสูงพลังงานไฟฟ้าจะเปลี่ยนเป็นพลังงานความร้อน ทำให้ไส้หลอดร้อนจัดจนเปล่งแสงออกมาได้ การเปลี่ยนพลังงานเป็นดังนี้พลังงานไฟฟ้า >>>พลังงานความร้อน >>>พลังงานแสง

6. 2. หลอดเรื่องแสง หรือ หลอดฟลูออเรสเซนต์(fluorescent)เป็นอุปกรณ์ที่เปลี่ยนพลังงานไฟฟ้าเป็นพลังงานแสงสว่าง ซึ่งมีการประดิษฐ์ในปี ค.ศ. 1938 โดยมีรูปร่างหลายแบบ อาจทำเป็นหลอดตรง สั้น ยาว ขดเป็นวงกลมหรือครึ่งวงกลม เป็นต้น

7. หลักการทำงานของหลอดเรืองแสงเมื่อกระแสไฟฟ้าผ่านไส้หลอดจะทำให้ไส้หลอดร้อนขึ้น ความร้อนที่เกิดทำให้ปรอทที่บรรจุไว้ในหลอดกลายเป็นไอมากขึ้น เมื่อกระแสไฟฟ้าผ่านไอปรอทได้จะคายพลังงานไฟฟ้าให้ไอปรอท ทำให้อะตอมของไอปรอทอยู่ในภาวะถูกกระตุ้น และอะตอมปรอทจะคายพลังงานออกมาเพื่อลดระดับพลังงานของตนในรูปของรังสีอัลตราไวโอเลต เมื่อรังสีดังกล่าวกระทบสารเรืองแสงที่ฉาบไว้ที่ผิวในของหลอดเรืองแสงนั้นก็จะเปล่งแสงได้ โดยให้แสงสีต่างๆ ตามชนิดของสารเรืองแสงที่ฉาบไว้ภายในหลอดนั้น

8. อุปกรณ์ที่ใช้เพื่อให้หลอดเรืองแสงทำงาน1. สตาร์ตเตอร์ (starter) ทำหน้าที่เป็นสวิตซ์อัตโนมัติในขณะหลอดเรืองแสง ยังไม่ติดและหยุดทำงานเมื่อหลอดติดแล้ว2. แบลลัสต์ (Ballast)ทำหน้าที่เพิ่มความต่างศักย์ เพื่อให้หลอดไฟเรืองแสงติดในตอนแรกและทำหน้าที่ ควบคุมกระแสไฟฟ้าที่ผ่านหลอด ให้ลดลงเมื่อหลอดติดแล้วแบลลัสต์สตาร์ตเตอร์

9. วิธีการประหยัดไฟฟ้าปิดสวิตซ์ไฟเมื่อเลิกใช้งานหมั่นทำความสะอาดหลอดไฟที่บ้าน เพราะจะช่วยเพิ่มแสงสว่างควรใช้โคมไฟแบบมีแผ่นสะท้อนแสงในห้องต่าง ๆ เพื่อช่วยให้แสงสว่างจากหลอดไฟ กระจายได้อย่างเต็มประสิทธิภาพ

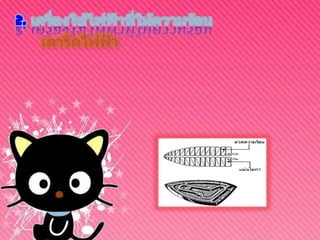

10. 2. เครื่องใช้ไฟฟ้าที่ให้ความร้อน เตารีดไฟฟ้า เตารีดไฟฟ้าประกอบด้วยส่วนประกอบที่สำคัญ คือ แผ่นความร้อนเทอร์โมสตัท แผ่นขดลวดความร้อน แผ่นทับผ้า และปุ่มปรับความร้อนเตารีดไฟฟ้าใช้แผ่นขดลวดความร้อนทำด้วยลวดนิโครมแผ่น แบนๆ วางสับไปมาไม่ได้ทำเป็นขดลวดเหมือนเตาไฟฟ้า หรือ อาจที่เรียกว่า ไส้เตารีด ซึ่งจะสอดอยู่ภายในระหว่างไมก้า (Mica) 2 แผ่น ไมก้านี้เป็นวัตถุทนไฟและเป็นฉนวนด้วย

11. หลักการทำงานของเตารีดไฟฟ้าเตารีดไฟฟ้าเมื่อใช้เต้าเสียบ เสียบเต้ารับแล้ว กระแสไฟฟ้าจะไหลผ่านขดลวดให้ความร้อน คือแถบลวดนิโครม หรือขดลวดความร้อน และจะถ่ายเทความร้อนให้กับแผ่นทับผ้า ทำให้แผ่นทับผ้าร้อน การตั้งอุณหภูมิให้มีความร้อนมากหรือน้อยเท่าไร ขึ้นอยู่ชนิดของผ้าที่จะรีด

12. ชนิดของเตารีดไฟฟ้า 1.เตารีดไฟฟ้าแบบธรรมดาเตารีดไฟฟ้าชนิดนี้เป็นเตารีดไฟฟ้าที่ให้ความร้อนแก่เตารีดตลอดเวลาไม่สามารถปรับอุณหภูมิได้ เมื่อใช้เตารีดเสียบเต้ารับแล้วขดลวดความร้อนจะให้ความร้อนตลอดเวลา เมื่อต้องการลดอุณหภูมิต้องดึงเต้าเสียบออก และถ้าต้องการเพิ่มอุณหภูมิก็ใช้เต้าเสียบเสียบเต้ารับใหม่อีกครั้ง ซึ่งเตารีดชนิดนี้ไม่นิยมกันเพราะเกิดอันตรายได้ง่าย 2.เตารีดไฟฟ้าชนิดอัตโนมัติ เตารีดชนิดนี้เป็น เตารีดไฟฟ้าที่มีเครื่องปรับอุณหภูมิหรือเทอร์โมสตัท สามารถตั้งอุณหภูมิตามที่ต้องการได้เพื่อให้ได้ อุณหภูมิที่เหมาะสมกับผ้าที่ ต้องการรีด

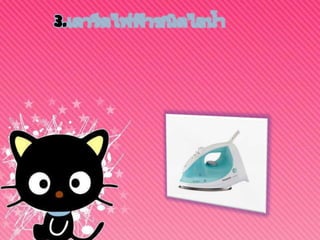

13. 3.เตารีดไฟฟ้าชนิดไอน้ำ เตารีดชนิดนี้เป็นเตารีดไฟฟ้าที่มีที่เก็บน้ำไว้ในตัวเตารีดโดยทำให้ผู้ใช้ไม่ต้องพรมน้ำตลอดเวลาที่รีดผ้า เมื่อเตารีดร้อนก็จะทำให้น้ำภาชนะภายในที่เก็บเดือด เมื่อต้องการใช้น้ำก็กดปุ่มให้ไปน้ำพุ่งออกมา จึงรีดผ้าได้เรียบดียิ่งขึ้น อย่างไรก็ตามที่ใช้ในเตารีดชนิดนี้ต้องเป็นน้ำสะอาด มิฉะนั้นแล้วจะเกิดเป็นตะกอนอุดตันได้

14. วิธีการประหยัดไฟฟ้าจากเตารีด1. เมื่อเลิกใช้งานต้องถอดปลั๊กเสียบออกทันที2. ตรวจสอบว่ามีกระแสไฟฟ้ารั่วหรือไม่3. การใช้งานอย่าวางเตารีดใกล้สิ่งที่จะติดไฟได้ง่าย เพราะอาจเกิดอุบัติเหตุเพลิงไหม้ขึ้นได้ 4. เต้าเสียบ(ปลั๊กเสียบ) ของเตารีด ต้อง ไม่แตกร้าว และสายที่ขั้วปลั๊กไม่หักพับ และเปื่อยชำรุด

15. 3.เครื่องใช้ไฟฟ้าที่ให้พลังงานกล พัดลมไฟฟ้า ของ BMW E36 หลักการทำงานของ พัดลมไฟฟ้า สำหรับ 4 สูบ 1. ถ้าสวิทต์กุญแจอยู่ตำแหน่ง off (พร้อมที่จะดึงกุญแจออกได้) จากวงจร พัดลมมันจะดับ 2. ถ้าสวิทต์กุญแจอยู่ตำแหน่ง run (เช่น เวลาเราดับเครื่องโดยบิดกุญแจมากิ๊กเดียว ไม่ใช่ 2 กิ๊กมาตำแหน่ง off ) จะเป็นดังนี้2.1 พัดลม high speed จะติดเมื่อ pressure ของน้ำยาแอร์ สูงกว่า 18 bar(จนกว่า pressure จะลงมาที่ 15 bar) "หรือ" อุณหภูมิ. หม้อน้ำสูงกว่า 88 องศา)2.2 พัดลม low speed จะติดเมื่อ high speed relay ไม่ได้ทำงาน"และ" อุณหภูมิ หม้อน้ำสูงกว่า 80 องศาcข้อสังเกตุ 4 สูบจะใช้ motor ตัวเดียว แต่ใช้ R drop เอาสำหรับ low speed ของ 6 สูบ จะต่างกัน

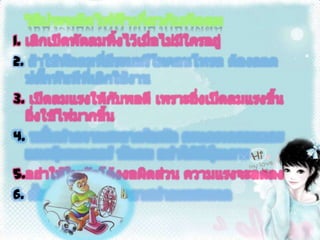

16. วิธีประหยัดไฟฟ้าเกี่ยวกับพัดลม1. เลิกเปิดพัดลมทิ้งไว้เมื่อไม่มีใครอยู่2. ถ้าใช้พัดลมที่มีระบบรีโมคอนโทรล ต้องถอดปลั๊กทันทีที่เลิกใช้งาน3. เปิดลมแรงให้กับพอดี เพราะยิ่งเปิดลมแรงขึ้น ยิ่งใช้ไฟมากขึ้น4. หมั่นทำความสะอาดใบพัด ตะแกรงครอบและแผงหุ้มมอเตอร์ พัดลม อย่าให้มีฝุ่นเกาะ5.อย่าให้ใบพัดโค้งงอผิดส่วน ความแรงจะลดลง6. ตั้งพัดลมในที่มีอากาศถ่ายเทสะดวก

17. 4. เครื่องใช้ไฟฟ้าที่ให้พลังงานเสียงลำโพงหลักการทำงานลำโพงประกอบด้วย โครงลำโพงและจะมีแม่เหล็กถาวรติดอยู่ พร้อมเหล็กประกบบน-ล่าง ซึ่งจะมีแกนโผล่ขึ้นมาด้านบนทำให้เกิดเป็นช่องว่างแคบๆ เป็นวงกลมเราเรียกว่าช่องแก๊ปแม่เหล็ก (Magnetic Gap) ซึ่งแรงแม่เหล็กทั้งหมดจะถูกส่งมารวมกันอย่างหนาแน่นที่ตรงนี้ ถ้าแม่เหล็กมีขนาดเล็กก็ให้แรงน้อย (วัตต์ต่ำ) ขนาดใหญ่ก็มีแรงมาก (วัตต์สูง) ในปัจจุบันจะมีลำโพงที่ออกแบบให้มีวัตต์สูงเป็นพิเศษ โดยใช้แม่เหล็กขนาดใหญ่ และบางแบบจะซ้อน 2 หรือ 3 ชั้น จะได้วัตต์สูงขึ้นอีกมาก

18. วอยซ์คอยล์ คือ ขดลวดกำเนิดเสียง จะลอยอยู่ภายในช่องแก็ปแม่เหล็กนี้ ซึ่งมันจะรับพลังงานไฟฟ้าจากเครื่องขยายที่ป้อนเข้าไปจะทำให้มันเกิดอำนาจแม่เหล็กไฟฟ้าขึ้นโดยกลับขั้วไปมาตามสัญญาณทางไฟฟ้าที่ป้อนเข้ามา เพราะสัญญาณOUT PUTจากเครื่องขยายนั้นเป็นสัญญาณไฟสลับ ทำให้เกิดการดูดหรือผลักกันกับแม่เหล็กถาวรที่ก้นลำโพง เป็นการเปลี่ยนพลังงานไฟฟ้าเป็นพลังงานกล ส่งแรงการสั่นสะเทือนนี้ผ่านไปยังกรวย (Cone) ที่เชื่อมติดกับตัววอยซ์คอยล์อยู่ให้สั่นตามไปด้วย โดยมีสไปเดอร์ (Spider) และขอบ(Surround) เป็นตัวคอยยึดให้ทั้งชุดที่ขยับเข้าออกนี้ได้ศูนย์กลางอยู่ตลอดเวลาไม่เซไปเซมา

19. เพื่อผลักอากาศให้เป็นคลื่นวิ่งมาเข้าหูของเราให้ได้ยินเป็นเสียงต่างๆนั่นเอง วอยซ์คอยล์นี้ก็มีหลายแบบ คือ แบบ 2 ชั้น 4 ชั้น แบบเปลือกกระดาษ/ไฟเบอร์/ไมก้า หรือแบบเปลือกโลหะ แบบที่เป็น 4 ชั้นและมีเปลือกเป็นโลหะก็จะมีวัตต์สูงกว่า มีความทนทานมากกว่าแบบอื่น เพราะเมื่อวอยซ์คอยล์ทำงานไปนั้นมันจะมีความร้อนเกิดขึ้น ถ้าใช้วอยซ์ 4 ชั้นลวดจะมีขนาดใหญ่กว่ากระแสผ่านได้มากกว่า และมีเปลือกโลหะที่ช่วยระบายความร้อนออกจากขดลวดได้ก็จะได้วอยซ์คอยล์ที่มีความทนทานมากขึ้นอีกมาก

20. 1. ปิดสวิตซ์ทุกครั้งหลังจากเลิกใช้ 2. ไม่ควรเสียบปลั๊กทิ้งไว้ 3. หมั่นทำความสะอาดเครื่องเสียงวิธีการประหยัด

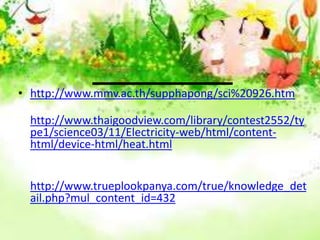

21. บรรณานุกรมhttp://www.mmv.ac.th/supphapong/sci%20926.htm http://www.thaigoodview.com/library/contest2552/type1/science03/11/Electricity-web/html/content-html/device-html/heat.html http://www.trueplookpanya.com/true/knowledge_detail.php?mul_content_id=432
