1. รายงาน วิชา วิทยาศาสตร์ พื้นฐาน เรื่อง เครื่องใช่ไปฟ้า จัดทำโดย เด็กชายชาณุกริช ไชยศรี เลขที่ 2 เด็กชายณัฐวุฒิ นามบ้าน เลขที่ 4 เด็กชายรัชชานนท์ จำปา เลขที่ 10 เด็กชายอนุวัตร เมืองคำ เลขที่ 13 เด็กชายอรรถพล ผลงาม เลขที่ 14 ชั้นมัธยมศึกษาปีที่ 3/2 เสนอ ครูจิราภรณ์ ไชยมงคล โรงเรียนฟากกว๊านวิมยาคม

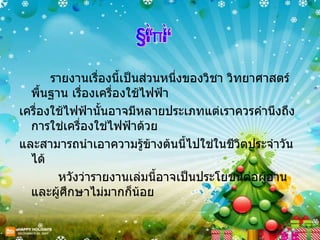

2. รายงานเรื่องนี้เป็นส่วนหนึ่งของวิชา วิทยาศาสตร์พื้นฐาน เรื่องเครื่องใช้ไฟฟ้า เครื่องใช้ไฟฟ้านั้นอาจมีหลายประเภทแต่เราควรคำนึงถึงการใช่เครื่องใช่ไฟฟ้าด้วย และสามารถนำเอาความรู้ข้างต้นนี้ไปใช่ในชีวิตประจำวันได้ หวังว่ารายงานเล่มนี้อาจเป็นประโยชน์ต่อผู้อ่านและผู้ศึกษาไม่มากก็น้อย คณะผู้จัดทำ คำนำ

3. เครื่องใช้ไฟฟ้าให้แสงสว่าง อุปกรณ์ที่เปลี่ยนพลังงานไฟฟ้าเป็นพลังงานแสง ได้แก่ หลอดไฟฟ้า หลอดฟลูออเรสเซนต์ และหลอดไฟโฆษณา โธมัส แอลวา เอดิสัน ( Thomas Alva Edison) นักฟิสิกส์ชาวอเมริกัน ได้ประดิษฐ์หลอดไฟฟ้า ขึ้นเป็นครั้งแรกเมื่อ พ . ศ . 2422 โดยใช้คาร์บอนเส้นเล็ก ๆ เป็นไส้หลอดและต่อมาได้มีการพัฒนาขึ้น จนเป็นหลอดไฟฟ้าที่ใช้ในปัจจุบัน

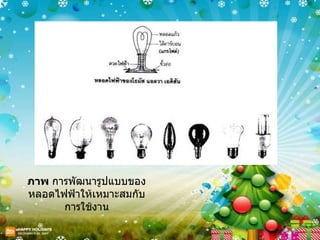

4. ภาพ การพัฒนารูปแบบของหลอดไฟฟ้าให้เหมาะสมกับการใช้งาน

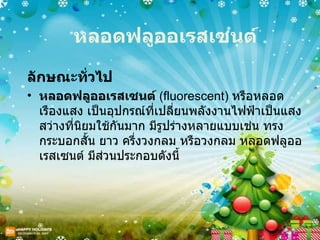

5. หลอดฟลูออเรสเซนต์ ลักษณะทั่วไป หลอดฟลูออเรสเซนต์ ( fluorescent) หรือหลอดเรืองแสง เป็นอุปกรณ์ที่เปลี่ยนพลังงานไฟฟ้าเป็นแสงสว่างที่นิยมใช้กันมาก มีรูปร่างหลายแบบเช่น ทรงกระบอกสั้น ยาว ครึ่งวงกลม หรือวงกลม หลอดฟลูออเรสเซนต์ มีส่วนประกอบดังนี้

6. ภาพ ส่วนประกอบของหลอดฟลูออเรสเซนต์ ส่วนประกอบ ขั้วต่อไฟ เป็นจุดต่อวงจรไฟฟ้าของหลอดฟลูออเรสเซนต์ ไส้หลอด ทำด้วยโลหะทังสเตนอยู่ที่ปลายหลอดทั้งสองข้าง หลอดแก้ว ภายในหลอดสูบอากาศออกจนหมด แล้วใส่ไอปรอทไว้เล็กน้อย ผิวหลอดแก้วด้านใน ฉาบด้วยสารวาวแสง ( fluorescent coating ) ชนิดต่างๆซึ่งจะให้สีต่างๆกันออกไป

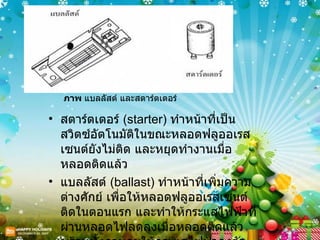

7. ภาพ แบลลัสต์ และสตาร์ตเตอร์ สตาร์ตเตอร์ ( starter) ทำหน้าที่เป็นสวิตซ์อัตโนมัติในขณะหลอดฟลูออเรสเซนต์ยังไม่ติด และหยุดทำงานเมื่อหลอดติดแล้ว แบลลัสต์ ( ballast) ทำหน้าที่เพิ่มความต่างศักย์ เพื่อให้หลอดฟลูออเรสเซนต์ติดในตอนแรก และทำให้กระแสไฟฟ้าที่ผ่านหลอดไฟลดลงเมื่อหลอดติดแล้ว พร้อมทั้งควบคุมให้กระแสไฟฟ้าคงตัว

8. ภาพ ก . การต่อวงจรไฟฟ้าของหลอดฟลูออเรสเซนต์ ข . แผนภาพวงจรไฟฟ้าของรูป ก หน้าที่ หลอดฟลูออเรสเซนต์ ทำหน้าที่เปลี่ยนพลังงานไฟฟ้าเป็นพลังงานแสง เพื่อให้แสงสว่าง ใช้ตามบ้านเรือน สำนักงาน ตามที่สาธารณะ ตลอดไปจนถึงอุปกรณ์ให้แสงสว่างต่าง ๆ สำหรับงานทางด้านอุตสาหกรรม

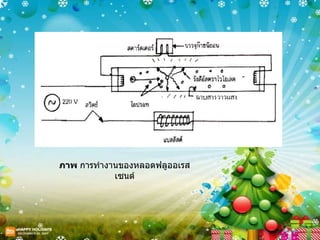

9. ภาพ การทำงานของหลอดฟลูออเรสเซนต์

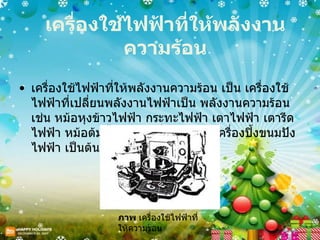

10. เครื่องใช้ไฟฟ้าที่ให้พลังงานความร้อน เครื่องใช้ไฟฟ้าที่ให้พลังงานความร้อน เป็น เครื่องใช้ไฟฟ้าที่เปลี่ยนพลังงานไฟฟ้าเป็น พลังงานความร้อน เช่น หม้อหุงข้าวไฟฟ้า กระทะไฟฟ้า เตาไฟฟ้า เตารีดไฟฟ้า หม้อต้มน้ำไฟฟ้าเครื่องเป่าผม เครื่องปิ้งขนมปังไฟฟ้า เป็นต้น ภาพ เครื่องใช้ไฟฟ้าที่ให้ความร้อน

11. กระติกน้ำร้อนไฟฟ้า ลักษณะทั่วไป กระติกน้ำร้อนไฟฟ้าเป็นอุปกรณ์ไฟฟ้าที่ใช้ประโยชน์ในการต้มน้ำให้ร้อนเพื่อใช้ดื่ม และจัดเป็นอุปกรณ์ไฟฟ้าที่สิ้นเปลืองพลังงานไฟฟ้าสูงตัวหนึ่งเช่นเดียวกับเตารีดไฟฟ้า โดยอาศัยหลักการทำงานเดียวกันคือ ให้กระแสไฟฟ้าไหลผ่านขดลวดความร้อนที่อยู่ภายในอุปกรณ์ แล้ว นำความร้อนนั้นไปใช้ประโยชน์ เช่น กระติกน้ำร้อนไฟฟ้าใช้ต้มน้ำร้อน ส่วนเตารีดไฟฟ้าใช้ใน การรีดผ้าให้เรียบ ซึ่งกระติกน้ำร้อนไฟฟ้าโดยทั่วไปจะมีขนาดที่ใช้กำลังไฟฟ้าระหว่าง 500-1,300 วัตต์ ดังนั้นหากเรารู้จักใช้อย่างถูกวิธีก็จะช่วยประหยัดพลังงานไฟฟ้าลงได้

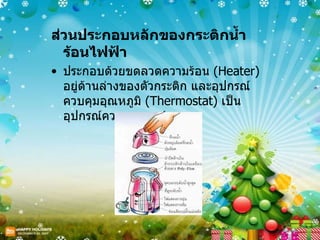

12. ส่วนประกอบหลักของกระติกน้ำร้อนไฟฟ้า ประกอบด้วยขดลวดความร้อน ( Heater) อยู่ด้านล่างของตัวกระติก และอุปกรณ์ควบคุมอุณหภูมิ ( Thermostat) เป็นอุปกรณ์ควบคุมการทำงาน

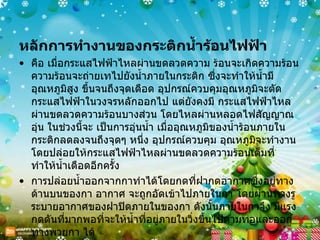

13. หลักการทำงานของกระติกน้ำร้อนไฟฟ้า คือ เมื่อกระแสไฟฟ้าไหลผ่านขดลวดความ ร้อนจะเกิดความร้อน ความร้อนจะถ่ายเทไปยังน้ำภายในกระติก ซึ่งจะทำให้น้ำมีอุณหภูมิสูง ขึ้นจนถึงจุดเดือด อุปกรณ์ควบคุมอุณหภูมิจะตัดกระแสไฟฟ้าในวงจรหลักออกไป แต่ยังคงมี กระแสไฟฟ้าไหลผ่านขดลวดความร้อนบางส่วน โดยไหลผ่านหลอดไฟสัญญาณอุ่น ในช่วงนี้จะ เป็นการอุ่นน้ำ เมื่ออุณหภูมิของน้ำร้อนภายในกระติกลดลงจนถึงจุดๆ หนึ่ง อุปกรณ์ควบคุม อุณหภูมิจะทำงานโดยปล่อยให้กระแสไฟฟ้าไหลผ่านขดลวดความร้อนเต็มที่ ทำให้น้ำเดือดอีกครั้ง การปล่อยน้ำออกจากกาทำได้โดยกดที่ฝากดอากาศซึ่งอยู่ทางด้านบนของกา อากาศ จะถูกอัดเข้าไปภายในกา โดยผ่านทางรูระบายอากาศของฝาปิดภายในของกา ดังนั้นภายในกาจึง มีแรงกดดันที่มากพอที่จะให้น้ำที่อยู่ภายในวิ่งขึ้นไปตามท่อและออกทางพวยกา ได้

14. เครื่องใช้ไฟฟ้าที่ใช้ให้พลังงานกล เครื่องใช้ไฟฟ้าที่ใช้มอเตอร์ คือ เครื่องใช้ไฟฟ้าที่เปลี่ยนพลังงานไฟฟ้าเป็นพลังงานกลได้ โดยต้องใช้มอเตอร์เป็นอุปกรณ์ในการเปลี่ยนพลังงานไฟฟ้าเป็นพลังงานกล เช่น เครื่องซักผ้า เครื่องสูบน้ำ พัดลม จักรเย็บผ้า ตู้เย็น เครื่องปรับอากาศ เป็นต้น ภาพ มอเตอร์ และเครื่องใช้ที่มีมอเตอร์เป็นส่วนประกอบ

15. มอเตอร์ไฟฟ้า ทำงานโดยอาศัยหลักการดังนี้ เมื่อมีกระแสไฟฟ้าไหลผ่านขดลวดตัวนำทางวางงออยู่ระหว่างขั้นเหนือและขั้นใต้ของแท่งแม่เหล็ก กระแสไฟฟ้าขณะไหลผ่านขดลวดจะเกิดการเหนี่ยวนำเกิดสนามแม่เหล็กรอบเส้นลวด ทำให้เส้นแรงแม่เหล็กของแท่นแม่เหล็กแบนไป ซึ่งเส้นแรงแม่เหล็กที่เบี่ยงเบนไปนี้จะยึดเส้นแรงออกให้ตรงด้วยเส้นแรงผลักขดลวด เป็นผลให้ขดลวดหมุนได้

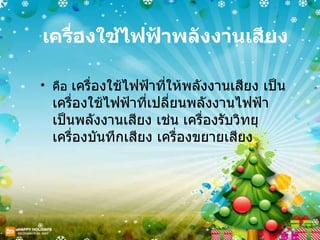

16. เครื่องใช้ไฟฟ้าพลังงานเสียง คือ เครื่องใช้ไฟฟ้าที่ให้พลังงานเสียง เป็นเครื่องใช้ไฟฟ้าที่เปลี่ยนพลังงานไฟฟ้าเป็นพลังงานเสียง เช่น เครื่องรับวิทยุ เครื่องบันทึกเสียง เครื่องขยายเสียง

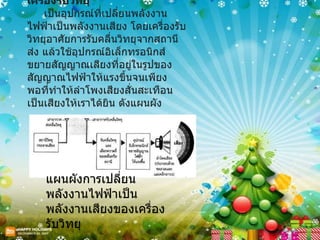

17. เครื่องรับวิทยุ เป็นอุปกรณ์ที่เปลี่ยนพลังงานไฟฟ้าเป็นพลังงานเสียง โดยเครื่องรับวิทยุอาศัยการรับคลื่นวิทยุจากสถานีส่ง แล้วใช้อุปกรณ์อิเล็กทรอนิกส์ขยายสัญญาณเสียงที่อยู่ในรูปของสัญญาณไฟฟ้าให้แรงขึ้นจนเพียงพอที่ทำให้ลำโพงเสียงสั่นสะเทือนเป็นเสียงให้เราได้ยิน ดังแผนผัง แผนผังการเปลี่ยนพลังงานไฟฟ้าเป็นพลังงานเสียงของเครื่องรับวิทยุ

18. บรรณานุกรม ที่มาของข้อมูล http :// dnfe5 . nfe . go . th / ilp / electric / Elec-4 . htm http :// www . chontech . ac . th / ~electric / e - learn / unit2 / unit2 . htm
