1. Оказание технической помощи в развитии системы оценки соответствия продукции на уровне АЭС ГП НАЭК «Энергоатом» Консорциум IT-S/DSR/CAR 16.04.2011 Руководящий комитет №4 Task 2.1 , 2.2, 3.2, 4.1, 4.2 TD-1.5.8-001-R1.0 ru -15.07.11- Att2 Киев 15 июля 2011 год

2. Консорциум IT-S/DSR/CAR 16.04.2011 Концепция СОСП Общий ход выполнения работ Оказание технической помощи в развитии системы оценки соответствия продукции на уровне АЭС ГП НАЭК «Энергоатом» Мероприятие 2 Сравнительный Анализ НД СОСП Мероприятие 3 Разработка НД СОСП Мероприятие 4 Разработка БД СОСП Мероприятие 5 Обучение целевых групп Мероприятие 6 Финальный отчет обзор рекомендаций 2 года Мероприятие 1 Управление проектом

3. ? Консорциум IT-S/DSR/CAR 16.04.2011 Концепция СОСП Области анализа Оказание технической помощи в развитии системы оценки соответствия продукции на уровне АЭС ГП НАЭК «Энергоатом» Что является объектом СОСП? Какова цель СОСП? Какие документы регламентируют процессы СОСП? Кто является субъектом/ми СОСП? Каково текущее и перспективное состояние СОСП?

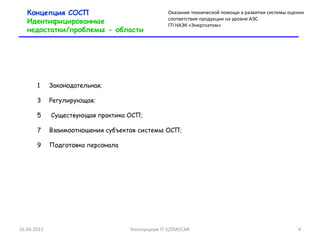

4. Консорциум IT-S/DSR/CAR 16.04.2011 Оказание технической помощи в развитии системы оценки соответствия продукции на уровне АЭС ГП НАЭК «Энергоатом» Концепция СОСП Идентифицированные недостатки/проблемы - области Законодательная; Регулирующая; Существующая практика ОСП; Взаимоотношения субъектов системы ОСП; Подготовка персонала

5. Консорциум IT-S/DSR/CAR 16.04.2011 Оказание технической помощи в развитии системы оценки соответствия продукции на уровне АЭС ГП НАЭК «Энергоатом» Концепция СОСП Статус «до и после» Статус Миссия СОСП, объект, цель Система ОСП Законы, НД Ресурсы Техн. поддержка Подготовка персонала Совершенствование системы До проекта Установлены Элементы Противоречия законов и элементов системы НД Штат, структура управления ПК, оргтехника Недостатки системы подготовки по вопросам ОСП Намерения После проекта Установлены Проект системы, Концепция Проект системы Законы - НД, новые НД Проект оптимизации + БД СОСП Проект системы и подходов в подготовке, УММ Адресные рекомендации, проекты

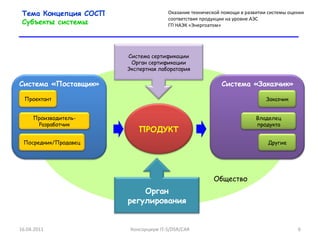

6. Общество Консорциум IT-S/DSR/CAR 16.04.2011 Тема Концепция СОСП Субъекты системы Оказание технической помощи в развитии системы оценки соответствия продукции на уровне АЭС ГП НАЭК «Энергоатом» Система «Заказчик» Заказчик Владелец продукта Другие Система «Поставщик» Проектант Производитель-Разработчик Посредник/Продавец ПРОДУКТ Система сертификации Орган сертификации Экспертная лаборатория Орган регулирования

7. 4. Эксплуатация 3.Испытания и монтаж 2.Изготовление 1.Проектирование Консорциум IT-S/DSR/CAR 16.04.2011 Концепция СОСП Элементы важные для СОСП Оказание технической помощи в развитии системы оценки соответствия продукции на уровне АЭС ГП НАЭК «Энергоатом» Жизненный цикл продукции Важные элементы СОСП Распределение обязанностей Определение требований Критерии Точки контроля Виды контроля Письменные предписания Экспертная оценка (независимая) Квалификация персонала Отчетность и хранение Использование опыта Корректирующие меры

8. 4. Эксплуатация 3.Испытания и монтаж 2.Изготовление 1.Проектирование Консорциум IT-S/DSR/CAR 16.04.2011 Концепция СОСП Области ОСП Оказание технической помощи в развитии системы оценки соответствия продукции на уровне АЭС ГП НАЭК «Энергоатом» Жизненный цикл продукции Аудит ИСМ Поставщика Определение возможностей Поставщика Закупки и Торги (требования в контрактах по ОСП) Оценка Критических характеристик/показателей для различных этапов жизненного цикла продукции

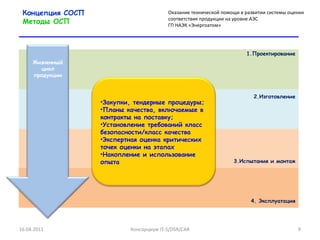

9. 4. Эксплуатация 3.Испытания и монтаж 2.Изготовление 1.Проектирование Консорциум IT-S/DSR/CAR 16.04.2011 Концепция СОСП Методы ОСП Оказание технической помощи в развитии системы оценки соответствия продукции на уровне АЭС ГП НАЭК «Энергоатом» Жизненный цикл продукции Закупки, тендерные процедуры; Планы качества, включаемые в контракты на поставку; Установление требований класс безопасности/класс качества Экспертная оценка критических точек оценки на этапах Накопление и использование опыта

10. Эксплуатация Монтаж/ Испытания Изготовление Проектирование Консорциум IT-S/DSR/CAR 16.04.2011 Концепция СОСП Подходы Оказание технической помощи в развитии системы оценки соответствия продукции на уровне АЭС ГП НАЭК «Энергоатом» Критические точки оценивания соответствия с участием Заказчика/Эксперта КТО – критическая точка оценивания – характеристика/параметр промежуточного/конечного результата на этапе жизненного цикла продукции, отклонение которой может привести к нарушению условий безопасной эксплуатации, экономической целесообразности или повлиять на ядерную безопасность объекта (АЭС) Жизненный цикл продукции

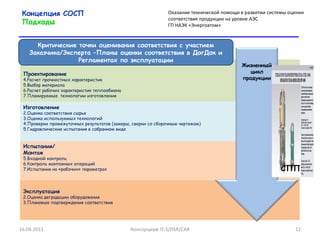

11. Эксплуатация Оценка деградации оборудования Плановые подтверждения соответствия Испытания/ Монтаж Входной контроль; Контроль монтажных операций Испытания на «рабочих» параметрах Изготовление Оценка соответствия сырья Оценка используемых технологий Проверки промежуточных результатов (замеры, сверки со сборочным чертежом) Гидравлические испытания в собранном виде Проектирование Расчет прочностных характеристик Выбор материала Расчет рабочих характеристик теплообмена Планируемые технологии изготовления Консорциум IT-S/DSR/CAR 16.04.2011 Концепция СОСП Подходы Оказание технической помощи в развитии системы оценки соответствия продукции на уровне АЭС ГП НАЭК «Энергоатом» Критические точки оценивания соответствия с участием Заказчика/Эксперта –Планы оценки соответствия в ДогДок и Регламентах по эксплуатации СПП Жизненный цикл продукции

12. Консорциум IT-S/DSR/CAR 16.04.2011 Концепция СОСП Модульный подход к ОСП Оказание технической помощи в развитии системы оценки соответствия продукции на уровне АЭС ГП НАЭК «Энергоатом» Формы Деятельность оценки соответствия заказ/закупка проектирование изготовление поставка ввод в эксплуатацию эксплуатация, ТО, ремонт А Оценка соответствия в форме идентификации /разрешения A 1 Определение показателей оценки A 2 Оценка и выбор поставщиков A3 Проверка готовности предприятия A3 Проверка готовности предприятия А4 Разрешение на поставку B Оценка соответствия в форме экспертизы B 1 Экспертиза ТЗ на разработку B 2 Экспертиза проекта (конструкции), ТУ B 3 Экспертиза материалов и комплектующих B 4 Экспертная оценка комплекта сопроводительной документации на продукцию C Оценка соответствия в форме испытаний (участие) C 1 Контроль оборудования, комплектующих, материалов и полуфабрикатов при изготовлении; С2 Контроль после завершения изготовления C 3 Контроль в процессе монтажа, при выполнении пусконаладочных работ, при вводе в эксплуатацию оборудования на АЭС D Оценка соответствия в форме контроля (инспекции уполномоченным органом) D1 Приемка оборудования D1 Приемка оборудования D2 Контроль оборудования E Оценка соответствия в форме подтверждения соответствия E1 Одобрение типа E2 Декларация поставщика E3 Сертификация продукции

13. Консорциум IT-S/DSR/CAR 16.04.2011 Концепция СОСП Проект системы НД Оказание технической помощи в развитии системы оценки соответствия продукции на уровне АЭС ГП НАЭК «Энергоатом» 1 уровень 2 уровень (классы) 3 уровень (виды) 4 уровень Основные положения по системе оценки соответствия продукции ГП НАЭК «Энергоатом» TD-3.2-001-R1.0ru-0310-Rp КИПиА Процедура оценки соответствия оборудования АСУТП (ПТК УСБ) на уровне АЭС TD-3.3-004-R1.0ru-proc-f TD-3.3-011-R1.0ru-proc-f Датчики давления TD-3.3-005-R1.0ru-proc-f Процедура подтверждения соответствия датчиков давления (расхода) типа САФИР TD-3.3-012-R1.0ru-proc-f ЗИП к блокам электронного управления арматуры TD-3.3-013-R1.0ru-proc-f Датчики температуры TD-3.3-014-R1.0ru-proc-f Измерительные устройства расхода TD-3.3-010-R1.0ru-proc-f Нейтронного потока ЭТО Процедура оценки соответствия электротехнического оборудования на уровне АЭС TD-3.3-001-R1.0ru-proc-f TD-3.3-015-R1.0ru-proc-f Автоматические выключатели электросети напряжением от 3 до 750 кВ Процедура подтверждения соответствия выключателей автоматических серии «Электрон» для собственных нужд АЭС TD-3.3-005-R1.0ru-proc-f TD-3.3-016-R1.0ru-proc-f Автоматические выключатели собственных нужд напряжением до 1000 В. TD-3.3-017-R1.0ru-proc-f Контакторы и магнитные пускатели переменного тока TD-3.3-018-R1.0ru-proc-f Электродвигатели для арматуры TD-3.3-019-R1.0ru-proc-f Кабели (контрольные и силовые) TD-3.3-020-R1.0ru-proc-f ЗИП к главному циркуляционному насосу ТМО Процедура оценки соответствия тепломеханического оборудования на уровне АЭС TD-3.3-003-R1.0ru-proc-f TD-3.3-021-R1.0ru-proc-f Арматура (для разных параметров температуры и давления) Процедура подтверждения соответствия импульсно-предохранительных устройств DN 100 SEMPELL 80 1382 00 TD-3.3-00 7 -R1.0ru-proc-f TD-3.3-022-R1.0ru-proc-f Насосы TD-3.3-023-R1.0ru-proc-f Запчасти (радиальные уплотнения, сильфоны) TD-3.3-024-R1.0ru-proc-f Трубопроводы для разных параметров температуры и давления ЯТ Процедура оценки соответствия ядерного топлива на уровне АЭС TD-3.3-002-R1.0ru-proc-f Процедура подтверждения соответствия Ядерного топлива АЭС TD-3.3-006-R1.0ru-proc-f Подтверждение соответствия при поставках импортного оборудования на АЭС TD-3.3-010-R1.0ru-proc-f

14. Консорциум IT-S/DSR/CAR 16.04.2011 Концепция СОСП Проект системы НД Оказание технической помощи в развитии системы оценки соответствия продукции на уровне АЭС ГП НАЭК «Энергоатом» 1 уровень - концепция СОСП, основные положения процесса оценки соответствия продукции 2 уровень – общие требования по ОСП для классов оборудования (ЭТО, ЭМО, ТМО, ЯТ) 3 уровень – общие требования по ОСП для различных этапов жизненного цикла для видов оборудования (ТМО - насосы, теплообменники, трубопроводы и т.д.) 4 уровень – требования по ОСП для конкретного оборудования (ИПУ Sempell 80 1382 00 ) TD-3.2-001-R1.0ru-0310-Rp TD-3. 3 -001-R1.0ru-0310- МТ TD-3. 3 -00 2 -R1.0ru-0310- МТ TD-3. 3 -00 3 -R1.0ru-0310- МТ TD-3. 3 -00 4 -R1.0ru-0310- МТ TD-3. 3 -00 9 -R1.0ru-0310- МТ TD-3. 3 -0 10 -R1.0ru-0310- МТ TD-3. 3 -0 11 -R1.0ru-0310- МТ TD-3. 3 -0 12 -R1.0ru-0310- МТ TD-3. 3 -0 13 -R1.0ru-0310- МТ TD-3. 3 -0 14 -R1.0ru-0310- МТ TD-3. 3 -0 15 -R1.0ru-0310- МТ TD-3. 3 -0 16 -R1.0ru-0310- МТ TD-3. 3 -0 17 -R1.0ru-0310- МТ TD-3. 3 -0 18 -R1.0ru-0310- МТ TD-3. 3 -0 19 -R1.0ru-0310- МТ TD-3. 3 -0 20 -R1.0ru-0310- МТ TD-3. 3 -0 2 1-R1.0ru-0310- МТ TD-3. 3 -0 22 -R1.0ru-0310- МТ TD-3. 3 -0 23 -R1.0ru-0310- МТ TD-3. 3 -0 24 -R1.0ru-0310- МТ TD-3. 3 -00 5 -R1.0ru-0310- МТ TD-3. 3 -00 6 -R1.0ru-0310- МТ TD-3. 3 -00 7 -R1.0ru-0310- МТ TD-3. 3 -00 8 -R1.0ru-0310- МТ

15. Консорциум IT-S/DSR/CAR 16.04.2011 Оказание технической помощи в развитии системы оценки соответствия продукции на уровне АЭС ГП НАЭК «Энергоатом» Концепция СОСП Направления (области) для совершенствования Обучение целевых групп Task 4.1 Обучение группы №1 АЭС, Германия Этап 1 Обратная связь Этап 2 Этап 3 Обучение группы №2 Поставщик АЭС, Германия Обучение группы №5/6 ОП РАЭС Обучение группы №3 ОП РАЭС/ЗАО Импульс Обучение группы №4 Дирекция НАЭК Анализ потребностей в обучении групп 1-2 Разработка процедур и БД СОСП

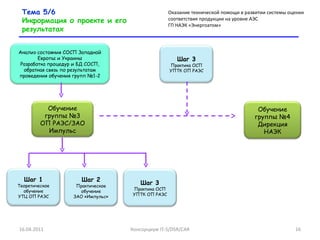

16. Консорциум IT-S/DSR/CAR 16.04.2011 Тема 5/6 Информация о проекте и его результатах Оказание технической помощи в развитии системы оценки соответствия продукции на уровне АЭС ГП НАЭК «Энергоатом» Обучение группы №3 ОП РАЭС/ЗАО Импульс Обучение группы №4 Дирекция НАЭК Анализ состояния СОСП Западной Европы и Украины Разработка процедур и БД СОСП, обратная связь по результатам проведения обучения групп №1-2 Шаг 1 Теоретическое обучение УТЦ ОП РАЭС Шаг 2 Практическое обучение ЗАО «Импульс» Шаг 3 Практика ОСП УПТК ОП РАЭС Шаг 3 Практика ОСП УПТК ОП РАЭС

17. Консорциум IT-S/DSR/CAR 16.04.2011 Концепция СОСП Направления (области) для совершенствования Оказание технической помощи в развитии системы оценки соответствия продукции на уровне АЭС ГП НАЭК «Энергоатом» Адаптация Законов Украины к условиям применения продукции на АЭС ; Адаптация и наработка нормативной документации 3 и 4 уровня; Разработка требований класс безопасности/класс качества; Разработка нормативной документации регламентирующей сбор и анализ данных ОСП в БД СОСП . Разработка структуры управления и администрирования БД СОСП; Разработка градации и порядка доступа к БД СОСП. Адаптация разработанных в проекте УММ по вопросам ОСП; Установление институтов по обучению персонала вопросам ОСП; Организация обучения различных категорий персонала по вопросам ОСП. Законодательная и нормативная документация Обучение персонала Управление сбором и анализом данных в БД СОСП Утверждение концепции на государственном уровне

18. Консорциум IT-S/DSR/CAR 16.04.2011 Концепция СОСП Направления для совершенствования СОСП Оказание технической помощи в развитии системы оценки соответствия продукции на уровне АЭС ГП НАЭК «Энергоатом» Разработка проекта внедрения разработанной документации Совершенствование системы подготовки персонала Общая стратегия совершенствования Разработка долговременной программы совершенствования Разработка и актуализация комплекса Необходимых НТД Мероприятия в ближайшее время 3-5 лет Долгосрочные мероприятия 5-10 лет Административные мероприятия Технические мероприятия Мероприятия по снижению сопротивления персонала

19. Консорциум IT-S/DSR/CAR 16.04.2011 Оказание технической помощи в развитии системы оценки соответствия продукции на уровне АЭС ГП НАЭК «Энергоатом» Концепция СОСП Направления для совершенствования СОСП Разработка приказов, распоряжений и предписаний по: : Началу работ; Составу и формированию групп управления и рабочей группы по внедрению; Распределение обязанностей, полномочий и ответственности; Система управления , коррекции и контроля . Внесение изменений в административные документы: Должностные инструкции; Регламенты; Положения о подразделениях; Другие соответствующие документы. Разработка предписаний и программ по осуществлению изменений Административные мероприятия

20. Консорциум IT-S/DSR/CAR 16.04.2011 Оказание технической помощи в развитии системы оценки соответствия продукции на уровне АЭС ГП НАЭК «Энергоатом» Закупка оргтехники или ее модификации; Расширение рабочих площадей; Идентификация мощностей ресурсов (время, потенциал, бюджет); Финансирование работ и мероприятий; Оптимизация или изменение структуры управления в ОП; Оптимизация системы подготовки персонала по вопросам ОСП O. Предварительное обучение ключевых игроков для демонстрации им преимуществ новой технологии: Руководители; Специалисты. Регистрация случаев сопротивления, их анализ и разработка корректирующих мер; Информирование персонала о достижениях и проблемах проекта изменений. Концепция СОСП Направления (области) для совершенствования Технические и финансовые мероприятия Снижение сопротивления персонала

21. Консорциум IT-S/DSR/CAR 16.04.2011 Оказание технической помощи в развитии системы оценки соответствия продукции на уровне АЭС ГП НАЭК «Энергоатом» Организация обучения ТОП-менеджеров в СНУЯЭиП, или консалтинговых организациях; Организация обучения руководителей и специалистов вопросам ОСП в УТЦ ОП АЭС; Адаптация разработанных в проекте УММ к особенностям категорий персонала ; Обучение унифицированным, единым подходам в ОСП Рекомендуемые методы: Деловые игры; Ситуационные упражнения; Участие в реальных процессах оценки соответствия Поддержка консультантами в ходе решения производственных проблем Концепция СОСП Направления (области) для совершенствования Рекомендации по совершенствованию подготовки персонала по вопросам ОСП

22. Консорциум IT-S/DSR/CAR 16.04.2011 Оказание технической помощи в развитии системы оценки соответствия продукции на уровне АЭС ГП НАЭК «Энергоатом» Концепция СОСП Направления (области) для совершенствования TD -2.2-001- R 1.0 ru -1209- Rep Рекомендации по совершенствованию СОСП ГП НАЭК «Энергоатом»

23. Консорциум IT-S/DSR/CAR 16.04.2011 Оказание технической помощи в развитии системы оценки соответствия продукции на уровне АЭС ГП НАЭК «Энергоатом» Концепция СОСП Направления (области) для совершенствования TD -2.2-001- R 1.0 ru -1209- Rep Рекомендации по совершенствованию СОСП ГП НАЭК «Энергоатом»
